MÁY DẬP HẠNG NẶNG 1 XILANH YADON JF31
Yadon JF31 Serie là một serie máy dập đơn chiếc hạng nặng sử dụng 1 xilanh truyền động. Đây là dòng máy dập thiết kế cho nhiệm vụ dập các sản phẩm dày hoặc dập liên hoàn ( dập lũy tiến).
JF31 có nhiều đặc tính đặc hữu đối với các sản phẩm dày nên được sử dụng nhiều trong các nhà máy chế tạo máy, linh kiện chế tạo động cơ, xe, hàng không vu trụ .v.v.

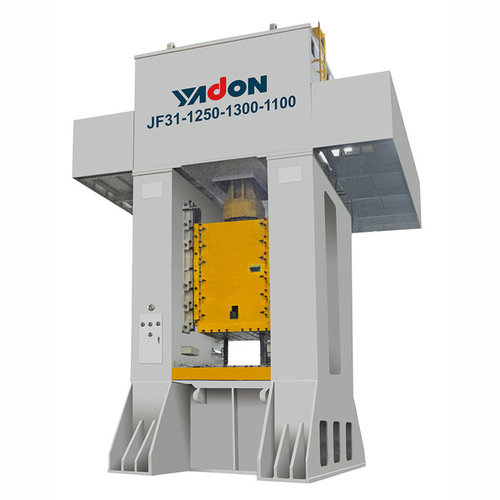

Máy dập Yadon JF31-1250-1300-1100
>>> Xem thêm: Báo giá máy dập trục khuỷu chính hãng mới nhất
ĐẶC TRƯNG CỦA MÁY DẬP YADON JF31
- Sử dụng trong trường hợp dập tải nặng, dập đơn tấm kim lloaij dày hoặc khuôn dập liên hoàn ( dập lũy tiến).
- Kết cấu thanh giằng, dầm ngang, cầu trượt, cột và chân đế là thép hàn tổ hợp, khung có độ cứng cao được phân tích bằng phương pháp CAE.
- Cấu trúc bánh răng lệch tâm, truyền động 1 điểm ( 1 xilanh).
- Thanh dẫn hướng 8 cạnh dài với độ chính xác cao.
- Phanh ly hợp khí nén.
- HOLP có độ chính xác cao.
- Hệ thống bơm dầu bôi trơn tự động.
- Trang bị đầy đủ thiết bị an toàn: Bảo vệ quang điện;Bệ bảo trì; Hàng rào an toàn; Khối an toàn ; .v.v.
- Tùy chọn mua thêm: Bộ cấp phôi tự động, Đệm khí ( Đệm thủy lực); Giám sát tải trọng; Kẹp khuôn ; Đệm chống rung; Máng phế liệu; Ly hợp ướt; Thiết bị khóa trượt .v.v.
>>> Xem thêm: MÁY DẬP NÓNG YADON MGP SERIE
THÔNG SỐ CỦA MÁY DẬP YADON JF31
| 技术参数 型号
名称 Technical Data Model Items |
JF31-315 | JF31-400 | JF31-500 | JF31-630 | JF31-800 | JF31-1000 | JF31-1250 | JF31-1600 | ||
| 公称力
Nominal Pressure |
KN | 3.150 | 4.000 | 5.000 | 6.300 | 8.000 | 10.000 | 12.500 | 16.000 | |
| 公称力行程
Nominal Pressure Stroke |
mm | 10.5 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | |
| 滑块行程
Stroke of Slide |
mm | 315 | 400 | 400 | 400 | 500 | 500 | 500 | 500 | |
| 行程次数
Stroke |
S.P.M | 15 – 20 | 15 – 20 | 15 – 18 | 12 – 18 | 10 – 16 | 10 – 14 | 9 – 12 | 9 – 12 | |
| 最大装模高度
Max.Die Set Height |
mm | 490 | 550 | 600 | 700 | 700 | 800 | 800 | 850 | |
| 装模高度调节量
Die Height Adjustment |
mm | 200 | 250 | 250 | 250 | 315 | 315 | 315 | 315 | |
| 立柱间距离
Distance Between guide |
mm | 1120 | 1280 | 1330 | 1700 | 1870 | 1870 | 1880 | 1920 | |
| 工作台板
Size of Table |
左右L-R | mm | 1100 | 1240 | 1240 | 1600 | 1800 | 1800 | 1800 | 1800 |
| 前后F-B | mm | 1100 | 1200 | 1200 | 1450 | 1600 | 1600 | 1600 | 1600 | |
| Bolster Thickness | mm | 140 | 160 | 200 | 220 | 240 | 260 | 280 | 300 | |
| Bottom size of slide
|
L-R | mm | 1070 | 1230 | 1230 | 1600 | 1800 | 1800 | 1800 | 1800 |
| F-B | mm | 960 | 1000 | 1000 | 1450 | 1600 | 1600 | 1600 | 1600 | |
|
Cushion ( Option) |
Pressure | KN | 200 | 200 | 500 | 1000 | 1200 | 1200 | 1200 | 1200 |
| Stroke | mm | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | |
| 台板落料孔
Size Opening in the Table |
mm | 480 | 500 | 500 | 600 | 800 | 800 | 1000 | 1000 | |
| Stroke of Knock-out | mm | 110 | 130 | 150 | 150 | 200 | 200 | 200 | 250 | |
| 主电机功率
Main Motor Power |
KW | 30 | 45 | 55 | 75 | 75 | 110 | 110 | 132 | |
Lưu ý: Lực ép ≤630 tấn khung máy là loại liền khối. Lực ép ≥800 tấn khung máy cấu trúc kiểu thanh giằng.
>>>> Xem thêm: MÁY DẬP NÓNG YADON MP SERIE
Để tham khảo các model máy khác ( JH21; JH25; JH31…) vui lòng truy cập các đường link tới bài viết bên dưới hoặc tham khảo trên trang Youtube của chúng tôi:
https://www.youtube.com/@Yadon-Automech
https://www.youtube.com/@Automech_mechanical
GIỚI THIỆU VỀ HÃNG MÁY DẬP YADON
YADON là sản xuất máy máy dập kim loại hàng đầu tại Trung Quốc có lịch sử phát triển từ năm 1958. Đây là một trong các công ty xương sống của cách mạng công nghiệp hóa tại Trung Quốc.
Hiện tại, YADON là một thành viên thuộc SCHULER Group ( CHLB Đức) – Tập đoàn sản xuất các thiết bị và giải pháp dập số 1 thế giới. Yadon đã và đang là đối tác của các tập đoàn đa quốc gia lớn nhất toàn cầu và Việt Nam như TESLA, TOYOTA, FORD, TOSHIBA, DAIKIN, PANASONIC, BYD, VINFAST, HÒA PHÁT, RẠNG ĐÔNG… với doanh thu đóng góp vào doanh thu chung của tập đoàn mỗi năm gần 2 tỷ USD.
Tại Việt Nam, từ năm 2021, YADON là đối tác chiến lược với AUTOMECH – Nhà cung cấp thiết bị và giải pháp sản xuất cơ khí hàng đầu Việt Nam. Automech với nền tảng nhân sự chất lượng cao, giàu kinh nghiệm, giải pháp sản xuất đa dạng, phù hợp với nhiều đối tượng khách hàng, đối tượng sản xuất đã và đang đưa Ythương hiệu này thâm nhập ngày một sâu hơn vào thị trường sản xuất tại Việt Nam.
Ngoài lĩnh vực máy dập, Automech còn là nhà cung cấp hàng đầu ở các giải pháp cắt Laser CNC ( Han’s Laser), Phay tiện CNC ( AWEA,GOODWAY), Chấn-cắt-đột CNC ( JFY), Hàn laser ( Taiyi, Dimec)… và các giải pháp Chìa khóa trao tay ( Turn key).
Automech cũng là tổng thầu giải pháp đầu tiên và duy nhất của Việt Nam cung cấp dây chuyền dập Tandem 800T-1000T-1200T , Dây chuyền hàn điểm robot tự động ABB-ISI cho lĩnh vực sản xuất ô tô tại tổ hợp nhà máy sản xuất ô tô VINFAST; Dây chuyền tự động sản xuất Container Hòa Phát; Dây chuyền thiết bị sản xuất Pin xe điện ( VIN ES)…
