Máy hàn ngang

Trong bối cảnh ngành công nghiệp kết cấu thép ngày càng phát triển, yêu cầu về tự động hóa, tăng năng suất và kiểm soát chất lượng trong sản xuất ngày một khắt khe hơn. Máy hàn ngang, đặc biệt là các dòng máy tích hợp công nghệ hiện đại như JH-150A, đang trở thành giải pháp chiến lược của nhiều doanh nghiệp. Không chỉ giúp gia tăng hiệu quả vận hành, thiết bị này còn góp phần quan trọng trong việc chuẩn hóa sản phẩm, giảm chi phí sản xuất và nâng cao năng lực cạnh tranh.

1. Giới thiệu chung về máy hàn ngang

1.1. Máy hàn ngang là gì? Ứng dụng trong ngành nào?

Máy hàn ngang là hệ thống thiết bị chuyên dùng để hàn các kết cấu thép lớn có hình dạng dài, dẹt như dầm H, dầm tổ hợp, cột thép, khung kèo… Điểm đặc biệt của dây chuyền này là khả năng thực hiện mối hàn ở vị trí nằm ngang với độ ổn định và đồng đều cao, thường áp dụng công nghệ hàn tự động hoặc bán tự động nhằm tăng năng suất, giảm sự phụ thuộc vào tay nghề thợ hàn.

Loại dây chuyền này được sử dụng rộng rãi trong các ngành:

• Sản xuất nhà thép tiền chế
• Nhà máy kết cấu thép quy mô công nghiệp
• Gia công dầm cầu, dầm cầu cảng, cột trụ thép
• Sản xuất khung nhà công nghiệp, nhà xưởng, nhà kho

Không chỉ giúp đảm bảo mối hàn chất lượng, máy chuyền hàn ngang còn hỗ trợ chuẩn hóa quy trình sản xuất – yếu tố quan trọng trong kiểm soát chất lượng hàng loạt.

1.2. Vai trò của thiết bị hàn trong ngành kết cấu thép

Gia công kết cấu thép là một chuỗi phức tạp, đòi hỏi độ chính xác và độ bền kết nối rất cao. Trong đó, khâu hàn là điểm mấu chốt quyết định đến tính liên kết của toàn bộ công trình. Một mối hàn kém chất lượng có thể ảnh hưởng đến độ chịu lực, gây cong vênh kết cấu, dẫn đến rủi ro trong thi công và sử dụng.

Thiết bị hàn hiện đại – đặc biệt là máy chuyền hàn ngang tự động – không chỉ giúp kiểm soát chặt chẽ các thông số kỹ thuật mà còn:

• Tăng tốc độ sản xuất, đáp ứng tiến độ dự án
• Giảm thiểu sai sót từ thao tác thủ công
• Giảm chi phí nhân sự và thời gian kiểm tra, sửa lỗi

2. Nguyên lý hoạt động của máy hàn ngang

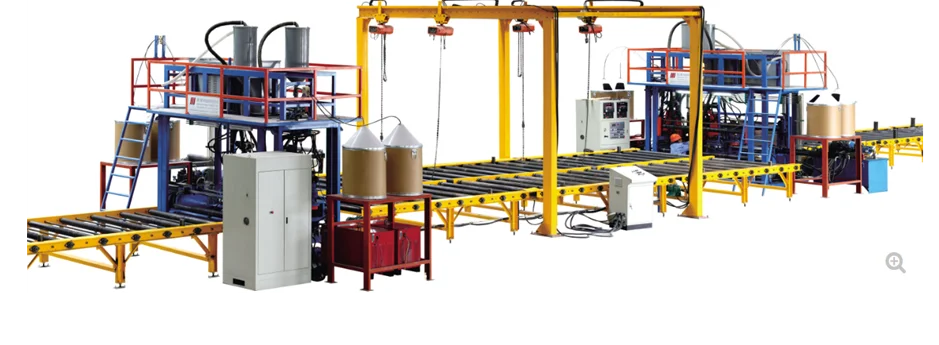

Cấu hình tiêu biểu: Máy hàn ngang JH-150A

Một ví dụ điển hình của dây chuyền hàn hiện đại là JH-150A, thiết bị tích hợp cả ba công nghệ: cơ khí chính xác – điện điều khiển – thủy lực. Dây chuyền này sử dụng công nghệ hàn hai dây với một hồ quang (Twin-wire SAW) giúp tốc độ hàn cao hơn so với phương pháp truyền thống, tăng hiệu quả làm việc mà vẫn đảm bảo độ bền và chất lượng mối hàn.

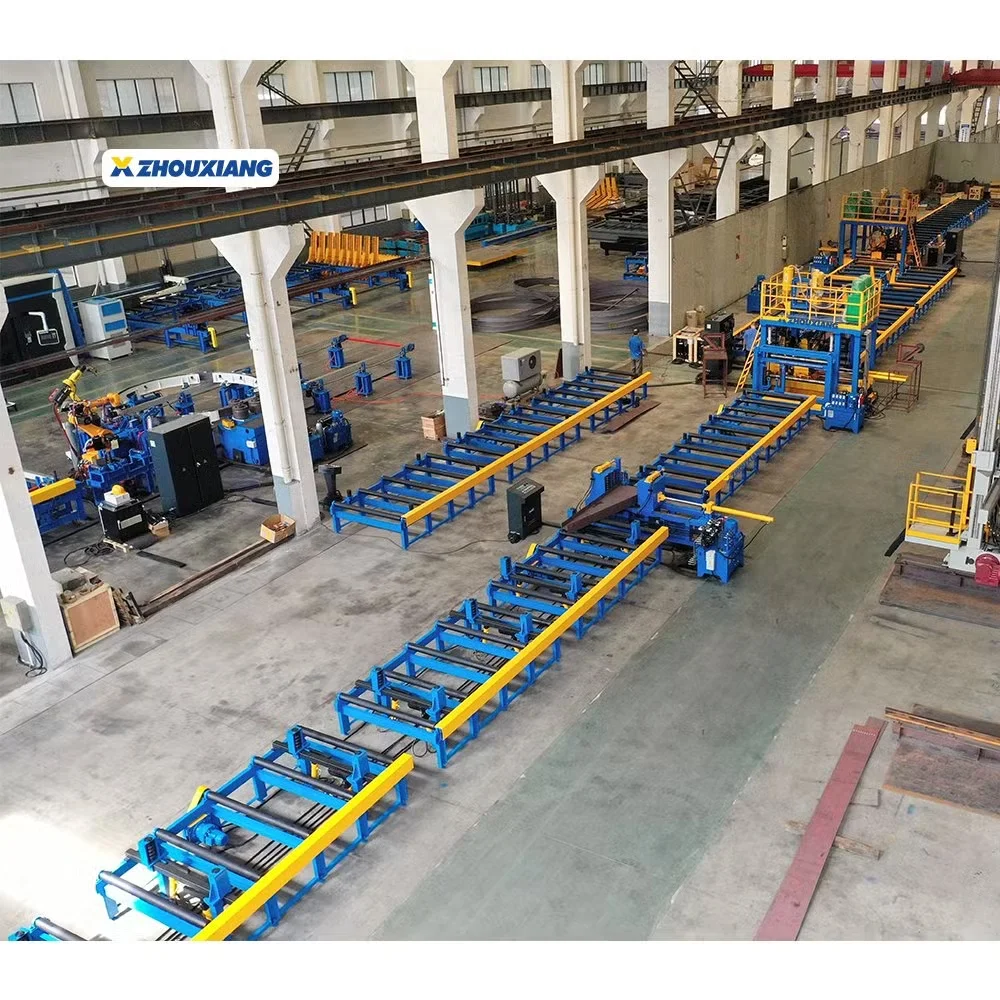

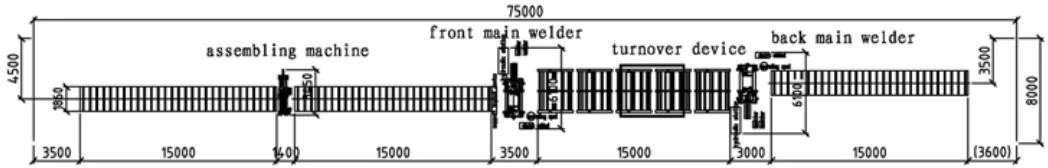

Cấu trúc dây chuyền bao gồm:

• Máy đính đầu dầm: dùng để cố định và hàn phần đầu dầm trước khi hàn chính.
• Trạm hàn mặt trước: thực hiện mối hàn trên bề mặt phía trên của dầm.

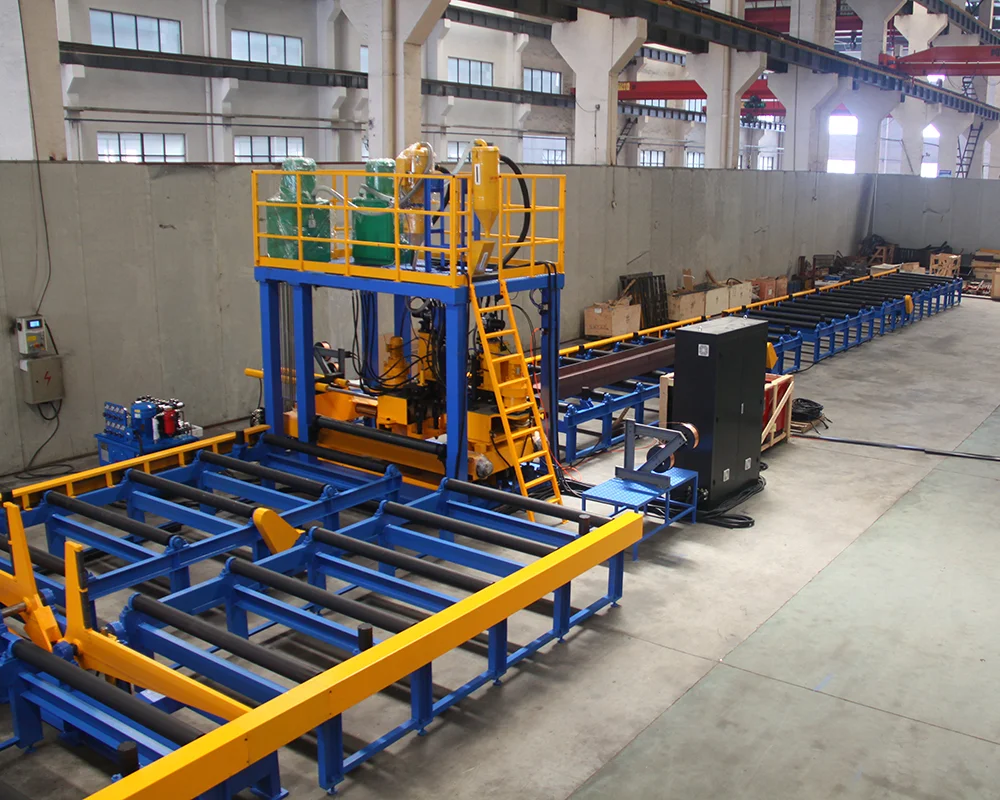

• Trạm hàn mặt sau: sau khi dầm được lật, trạm này thực hiện mối hàn ở mặt còn lại.
• Hệ thống băng tải con lăn: di chuyển phôi tự động giữa các trạm.

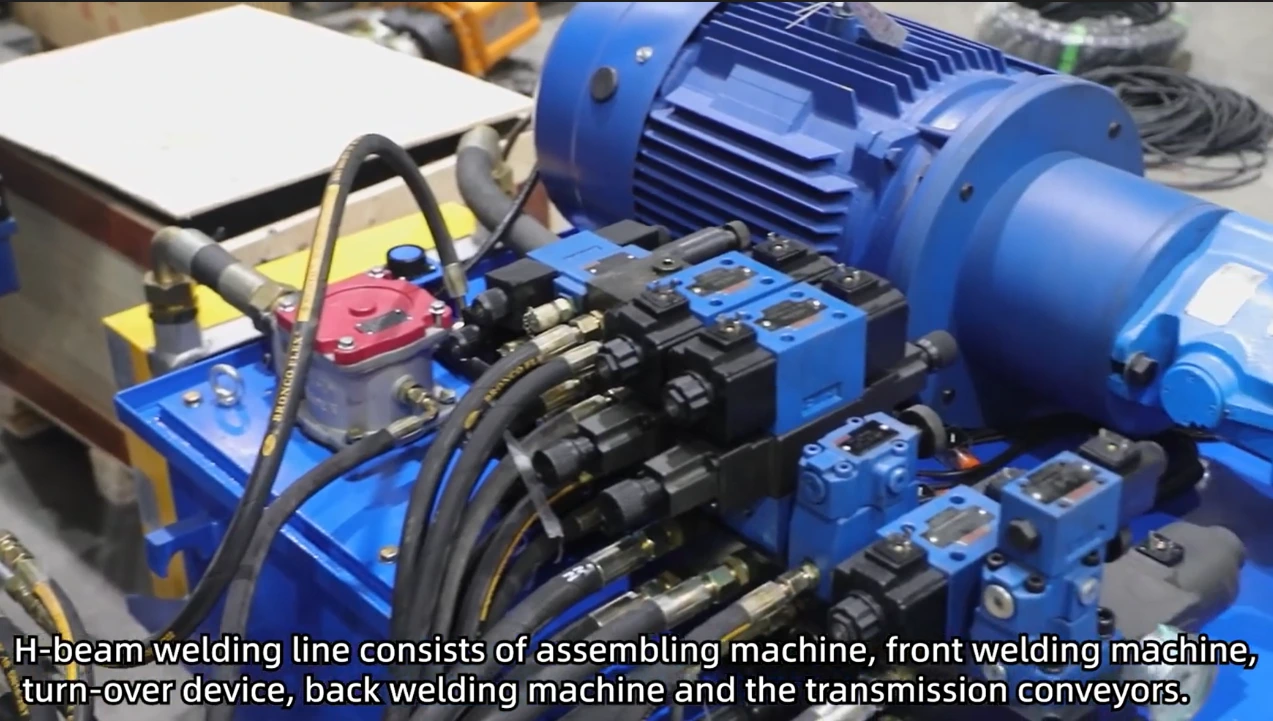

• Trạm lật dầm: thiết bị thủy lực lật dầm 180 độ để phục vụ hàn hai mặt.

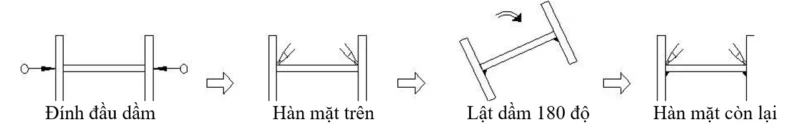

Quy trình hoạt động cụ thể:

Bước 1: Đưa phôi cánh và bụng dầm vào hệ thống con lăn băng tải đầu vào.

Bước 2: Vận hành máy đính đầu dầm để hàn tạm phần đầu với chiều dài 400–500mm nhằm định hình khung dầm theo đúng thiết kế.

Bước 3: Dầm được đưa vào trạm hàn mặt trước. Tại đây, hệ thống thủy lực định vị và giữ chặt các thành phần. Máy sẽ tự động thực hiện mối hàn mặt trên theo chế độ đã cài đặt.

Bước 4: Sau khi hàn mặt trên, dầm được chuyển đến trạm lật. Thiết bị sẽ lật dầm 180 độ để đưa mặt chưa hàn lên phía trên.

Bước 5: Dầm được đưa vào trạm hàn mặt sau. Sau khi hàn xong, sản phẩm sẽ được đưa ra ngoài qua hệ thống băng tải.

Toàn bộ quy trình gần như không cần can thiệp thủ công, tiết kiệm thời gian, giảm rủi ro và nâng cao độ chính xác trong từng mối hàn.

3. Ưu điểm nổi bật của máy hàn ngang

Năng suất cao, tiết kiệm thời gian

Công nghệ hàn hai dây với một hồ quang giúp tăng tốc độ hàn lên đến 1.5–2 lần so với hàn một dây thông thường, đặc biệt hiệu quả khi sản xuất khối lượng lớn như dầm H hoặc dầm tổ hợp.

Giảm nhân công, chi phí sản xuất

Với tính năng tự động hóa cao, một dây chuyền chỉ cần 1–2 người vận hành, không cần thợ hàn lành nghề. Điều này giúp giảm đáng kể chi phí nhân sự, tránh phụ thuộc vào nguồn lao động chất lượng cao.

Mối hàn ổn định, độ chính xác cao

Hệ thống định vị thủy lực và phần mềm điều khiển giúp duy trì độ chính xác tuyệt đối, hạn chế biến dạng nhiệt, mối hàn đều, đẹp và có độ bền cao.

Hệ thống vận hành đồng bộ

Toàn bộ dây chuyền từ đính đầu – hàn – lật – hàn-vận chuyển được đồng bộ hóa, giúp sản xuất liên tục, hạn chế tối đa thời gian dừng máy.

4. Ứng dụng thực tế của máy hàn ngang

4.1. Trong sản xuất khung kèo, nhà xưởng, công trình hạ tầng

Hàng loạt nhà máy kết cấu thép hiện nay đã trang bị máy hàn ngang để gia công:

• Khung thép nhà công nghiệp
• Nhà kho, nhà xưởng tiền chế
• Kết cấu cầu, trụ điện, trạm biến áp
• Cơ sở hạ tầng giao thông, hàng không và cảng biển

Thông số tiêu chuẩn của máy hàn ngang Jinggong JH-150A

STT	Hạng Mục	Thông số hoạt động
1	Chiều cao bụng dầm	250-1500mm
2	Dộ dày bụng dầm	3-12mm
3	Bề rộng cánh dầm	150-500mm
4	Độ dày cánh dầm	4-25mm
5	Chiều dài của dầm	2000～15000mm
6	Khối lượng nặng nhất của dầm	4000Kg
7	Góc thay đổi tiết diện của dầm	≤15°
8	Nguồn hàn	4 nguồn Lincoln DC1000 hoặc nguồn hàn Trung Quốc
9	Bộ điều khiển	4 bộ Lincoln NA5 hoặc bộ điều khiển Trung Quốc

4.2. Gia công dầm H, dầm tổ hợp, khung thép lớn

Máy hàn ngang JH-150A của Jinggong đặc biệt hiệu quả trong sản xuất:

• Dầm H có chiều dài đến 12m
• Dầm tổ hợp dạng chữ I, chữ T, hộp chữ nhật
• Khung thép dầm vượt khẩu độ lớn, yêu cầu mối hàn liên tục

Khả năng xử lý mối hàn dài và chịu lực cao là yếu tố giúp dây chuyền này trở thành thiết bị không thể thiếu trong nhà máy kết cấu chuyên nghiệp.

5. Những lưu ý quan trọng trước khi đầu tư máy hàn ngang

5.1. Lựa chọn thương hiệu và công nghệ

Do thiết bị hoạt động tự động và liên tục, chất lượng cấu kiện – từ hệ thống điện, thủy lực đến cơ khí – đều phải ổn định và chính xác. Nên chọn các thương hiệu có uy tín, sử dụng linh kiện chuẩn công nghiệp quốc tế (Schneider, Siemens, Yaskawa…).

5.2. Chọn nhà cung cấp có dịch vụ kỹ thuật đi kèm

Một dây chuyền hàn có giá trị đầu tư khoảng 6-10 tỷ đồng, có giá trị lớn và phức tạp, do đó dịch vụ sau bán hàng, bảo hành và bảo trì đóng vai trò sống còn. Automech là một trong số ít đơn vị có đội ngũ kỹ sư nội bộ hỗ trợ tận nơi trên toàn quốc.

5.3. Phù hợp với quy mô và chiến lược sản xuất

Doanh nghiệp nên xác định rõ:

• Sản lượng sản xuất hàng tháng
• Yêu cầu về tốc độ giao hàng
• Khả năng mở rộng nhà xưởng

Từ đó, nhà cung cấp sẽ tư vấn cấu hình phù hợp, tránh lãng phí hoặc thiếu công suất. Sản lượng trung bình của một máy hàn ngang khoảng 800 tấn/tháng.

6. Automech – Đối tác uy tín cung cấp máy hàn ngang tại Việt Nam

6.1. Dự án cung cấp dây chuyền JH-150A thành công

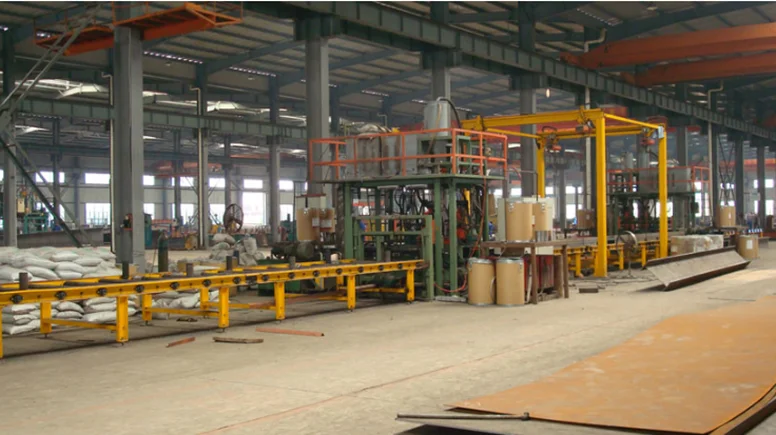

Automech và Jinggong đã thực hiện nhiều dự án cung cấp máy hàn ngang JH-150A cho các nhà máy kết cấu tại Bình Dương, Đồng Nai, Hải Phòng, Hà Nội… Với từng nhà máy, Automech đều khảo sát, tư vấn và thiết kế layout cụ thể để tối ưu vận hành.

Các khách hàng đã sử dụng máy hàn ngang JH-150A của Jinggong như: Zamil Steel, Nova Building, Vis Steel, Kirby Building, BMB Steel…

6.2. Tư vấn giải pháp theo từng mô hình sản xuất

Chúng tôi không chỉ cung cấp máy móc, mà còn đồng hành từ khâu thiết kế nhà xưởng – bố trí dây chuyền – lắp đặt – đào tạo vận hành, giúp doanh nghiệp yên tâm mở rộng sản xuất.

6.3. Dịch vụ kỹ thuật, bảo trì chuyên sâu

Automech có đội ngũ kỹ sư thường trú tại 3 miền Bắc – Trung – Nam, đảm bảo hỗ trợ kỹ thuật trong 24h. Hệ thống kho linh kiện thay thế luôn sẵn sàng, không làm gián đoạn sản xuất.

6.4. Đối tác đáng tin cậy của nhiều doanh nghiệp kết cấu thép

Hiện tại, Automech đã trở thành đối tác chiến lược của các công ty sản xuất kết cấu thép lớn như:

• Tập đoàn Đại Dũng
• Lilama 10
• Steel Builder
• GB Steel
• Zilei Steel
• Zamil Steel
• ….
