Máy tiện CNC

Máy tiện CNC đóng vai trò thiết bị nền tảng trong chuỗi gia công cơ khí chính xác, định hình các chi tiết tròn xoay phức tạp với năng suất cùng độ ổn định vượt bậc. Nhờ ứng dụng hệ thống điều khiển số hóa hiện đại, thiết bị cho phép tự động hóa quy trình cắt gọt, loại bỏ sai số do thao tác thủ công và tối ưu hóa thời gian chu kỳ sản xuất cho nhà xưởng. Automech mang đến hệ sinh thái thiết bị tiện điều khiển số chính hãng từ Goodway và Zopo, đồng hành cùng doanh nghiệp nâng tầm chất lượng sản phẩm công nghiệp.

1. Máy tiện CNC là gì?

1.1. Máy tiện CNC là gì?

Máy tiện CNC (Computer Numerical Control Lathe) là dòng máy công cụ cắt gọt kim loại hoạt động dưới sự điều khiển của hệ thống máy tính số hóa. Phôi kim loại được kẹp chặt trên mâm cặp và quay tròn quanh trục chính, trong khi dao tiện di chuyển tịnh tiến để bóc tách phoi theo quỹ đạo lập trình sẵn. Quy trình này diễn ra hoàn toàn tự động, tạo nên các bề mặt trụ, mặt nón hoặc ren xoắn đạt độ chính xác cấp micromet.

1.2. Máy tiện CNC hoạt động như thế nào?

Thiết bị vận hành dựa trên chuỗi mã lệnh G-code và M-code được biên dịch từ bản vẽ thiết kế thông qua phần mềm CAM. Bộ điều khiển trung tâm tiếp nhận dữ liệu, điều phối các động cơ AC Servo dịch chuyển bàn xe dao dọc theo trục Z và trục X. Trục chính quay phôi ở tốc độ xác định, kết hợp cùng hệ thống bơm tưới nguội áp lực cao giúp bóc tách phoi êm ái và bảo vệ lưỡi cắt.

1.3. Máy tiện CNC khác gì máy tiện cơ?

So với máy tiện cơ truyền thống đòi hỏi thợ tiện phải quay tay gạt và canh cữ bằng mắt, máy tiện CNC mang lại bước nhảy vọt về khả năng tự động hóa và độ lặp lại. Máy CNC kiểm soát kích thước bằng thước đo quang học vòng lặp kín, hạn chế tối đa rủi ro hư hỏng do lỗi con người. Việc chuyển đổi sang mã hàng mới diễn ra nhanh chóng thông qua việc nạp chương trình số, không mất thời gian gá đặt phức tạp.

1.4. Máy tiện CNC mang lại lợi ích gì cho doanh nghiệp?

Đầu tư máy tiện CNC giúp doanh nghiệp nâng cao sản lượng gia công gấp nhiều lần trên mỗi ca làm việc, đồng thời triệt tiêu tỷ lệ phế phẩm đắt đỏ. Khả năng gia công chính xác bề mặt giúp giảm bớt công đoạn mài bóng phụ trợ, rút ngắn thời gian giao hàng cho đối tác. Dây chuyền sản xuất đạt tính ổn định lâu dài, tạo điều kiện thuận lợi để doanh nghiệp tham gia vào chuỗi cung ứng toàn cầu.

2. Các loại máy tiện CNC phổ biến

2.1. Máy tiện CNC ngang

Máy tiện CNC ngang (Horizontal Lathe) là dòng máy thông dụng nhất với trục chính bố trí theo phương nằm ngang. Cấu trúc này giúp phoi gia công dễ dàng rơi tự do xuống băng chuyền thu gom nhờ trọng lực, tránh gây kẹt dao hoặc trầy xước chi tiết. Thiết bị phù hợp cho các phôi dạng trục dài, thanh ống dẫn hướng và linh kiện cơ khí thông dụng.

2.2. Máy tiện CNC đứng

Máy tiện CNC đứng (Vertical Lathe) sở hữu trục chính đặt thẳng đứng với mâm cặp lớn nằm trên mặt sàn ngang. Trọng lực của chi tiết hỗ trợ đắc lực cho việc định vị gá kẹp, loại bỏ hiện tượng võng lệch tâm khi quay phôi nặng. Dòng máy này chuyên trị các phôi có đường kính lớn, chiều dài ngắn như bánh răng khổng lồ, vành vòng bi công nghiệp hoặc vỏ động cơ turbine.

2.3. Máy tiện CNC 2 trục

Máy tiện CNC 2 trục là cấu hình cơ bản gồm trục X (di chuyển hướng kính) và trục Z (di chuyển dọc trục chính). Thiết bị đáp ứng trọn vẹn các nguyên công tiện ngoài, tiện lỗ, tiện ren và tiện rãnh trên các chi tiết tròn xoay đối xứng. Chi phí đầu tư dòng máy này tương đối kinh tế, phù hợp cho các xưởng gia công phụ tùng vừa và nhỏ.

2.4. Máy tiện CNC nhiều trục

Máy tiện CNC nhiều trục mở rộng thêm trục Y (nâng hạ đài dao vuông góc) và trục C (kiểm soát góc quay phân độ của trục chính). Một số dòng máy còn tích hợp thêm trục phụ (Sub-spindle) để gia công hai đầu chi tiết liên hoàn mà không cần tháo phôi. Cấu hình đa trục giải quyết triệt để các chi tiết hình học phức tạp đòi hỏi độ đồng tâm tuyệt đối giữa các bước gia công.

2.5. Máy tiện CNC tích hợp phay

Máy tiện CNC tích hợp phay (Mill-Turn) trang bị ổ dao gắn các dụng cụ cắt gọt chủ động (Live Tooling) có động cơ quay độc lập. Máy thực hiện đồng thời các nguyên công tiện ngoài, phay rãnh then, khoan lỗ lệch tâm và taro ren ngay trên cùng một lần kẹp phôi. Giải pháp tích hợp này rút ngắn đến 70% thời gian chu kỳ sản xuất và triệt tiêu sai số gá đặt lại.

2.6. Máy tiện CNC tự động

Máy tiện CNC tự động bao gồm các dòng máy tiện kiểu Thụy Sĩ (Swiss-type) hoặc máy tiện trang bị hệ thống cấp phôi thanh tự động (Bar Feeder). Thiết bị hoạt động liên tục không ngừng nghỉ, tự động nạp thanh phôi dài vào máy và đẩy chi tiết thành phẩm ra ngoài. Cấu hình này là chìa khóa vàng cho việc sản xuất hàng loạt các linh kiện ốc vít, chốt nối vi mô trong ngành điện tử và y tế.

2.7. Máy tiện CNC theo kích thước và công suất

Căn cứ vào quy mô sản xuất, thiết bị được phân chia từ dòng máy tiện mini công suất nhỏ đến các trung tâm tiện công nghiệp nặng công suất trên 30kW. Khả năng gia công đường kính từ vài milimet đến hàng mét giúp người mua dễ dàng lựa chọn model tương thích với quy cách sản phẩm của nhà xưởng.

3. Cấu tạo và công nghệ của máy tiện CNC

3.1. Thân máy và băng máy

Thân máy và băng máy (Bed) đóng vai trò khung đỡ chịu lực cho toàn bộ cụm cơ khí. Băng máy dạng nghiêng (Slant Bed 30° hoặc 45°) đúc từ gang Meehanite nguyên khối đem lại độ cứng vững cao và giúp phoi thoát xuống khay chứa nhanh chóng. Kết cấu qua xử lý ủ nhiệt kép giúp triệt tiêu hoàn toàn ứng suất dư, duy trì độ thăng bằng hình học bền bỉ qua năm tháng.

3.2. Trục chính và mâm cặp

Trục chính (Spindle) gắn mâm cặp thủy lực 3 chấu hoặc 4 chấu tự định tâm, điều khiển lực kẹp êm ái bằng bàn đạp chân. Ổ bi đỡ trục chính cấp chính xác cao P4/P2 đảm bảo khả năng quay ổn định ở dải tua từ 3.000 đến 6.000 vòng/phút mà không sinh nhiệt quá mức. Động cơ trục chính công suất lớn cung cấp mô-men xoắn mạnh mẽ ở dải tốc độ thấp để cắt phá tải nặng.

3.3. Ổ dao và hệ thống thay dao

Ổ dao (Turret) dạng đĩa tròn điều khiển bằng động cơ servo hoặc cam cơ khí với thời gian đổi vị trí dao dưới 0.3 giây. Các chuẩn gá dao tiên tiến như BMT hoặc VDI đảm bảo độ lặp lại vị trí dao cực kỳ chuẩn xác và chống rung tối ưu. Đài dao chứa từ 8 đến 12 vị trí dao tiện ngoài, dao tiện lỗ và dao phay quay độc lập.

3.4. Hệ thống truyền động servo

Hệ thống truyền động sử dụng động cơ AC Servo kỹ thuật số gắn trực tiếp vào trục vít me bi đai ốc kép đã qua tôi mài cấp C3. Cơ chế căng trước (pre-tension) hai đầu trục loại bỏ hoàn toàn khe hở dọc trục do hiện tượng giãn nở nhiệt sinh ra trong quá trình vận hành liên tục. Ray dẫn hướng con lăn chịu tải nặng đem lại tốc độ chạy dao nhanh lên đến 30 m/phút.

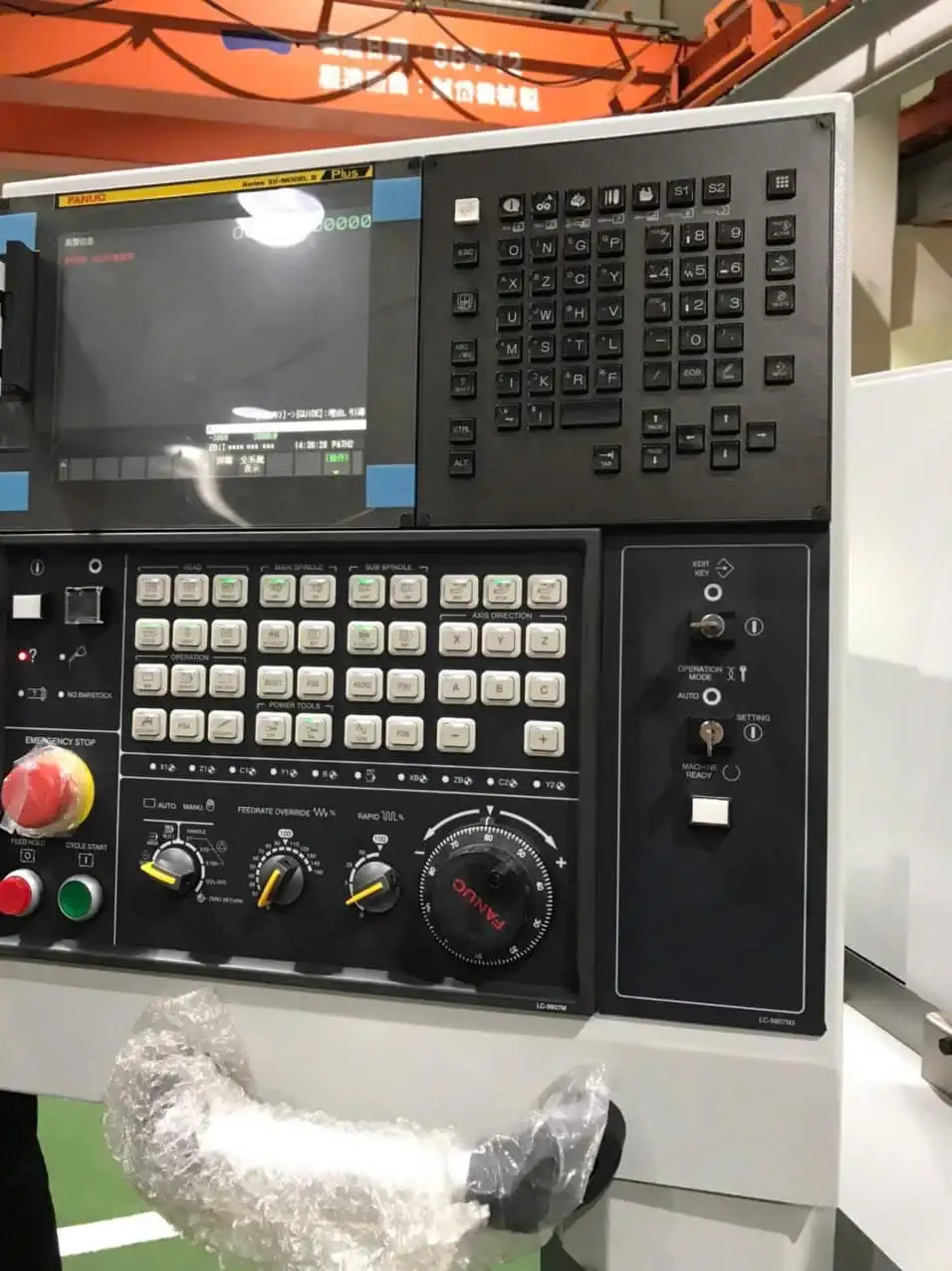

3.5. Hệ điều khiển CNC

Hệ điều khiển CNC đóng vai trò hạt nhân đầu não điều phối toàn bộ các hoạt động của máy. Các thương hiệu điều khiển hàng đầu như Fanuc (Nhật Bản), Siemens (Đức) hay Mitsubishi cung cấp giao diện lập trình trực quan, hỗ trợ mô phỏng đường chạy dao 3D sắc nét. Hệ thống hỗ trợ cổng giao tiếp Ethernet và giao thức kết nối quản trị xưởng thông minh.

3.6. Hệ thống làm mát và bôi trơn

Máy trang bị cụm bơm tưới dung dịch làm mát áp lực cao, phun trực tiếp vào mũi dao để làm nguội điểm cắt và cuốn trôi phoi. Hệ thống bôi trơn trung tâm tự động bơm dầu bôi trơn chuyên dụng định kỳ đến từng rãnh trượt và ổ bạc vít me bi. Việc giám sát áp suất dầu liên tục giúp thiết bị ngăn chặn nguy cơ mài mòn khô các bề mặt kim loại.

3.7. Hệ thống đo lường và phản hồi

Mỗi trục chuyển động đều tích hợp bộ mã hóa vòng quay encoder quang học hoặc thước quang học tuyến tính với độ phân giải cấp nanomet. Tín hiệu vị trí được gửi liên tục về bộ điều khiển trung tâm để tính toán bù sai số động học tức thời. Cảm biến nhiệt độ gắn tại thân máy hỗ trợ tính năng tự động bù sai lệch nhiệt độ môi trường.

3.8. Hệ thống cấp phôi và thu gom phoi

Hệ thống băng tải phoi (Chip Conveyor) dạng cào hoặc bản lề liên tục đưa phoi tiện ra thùng chứa bên ngoài mà không làm gián đoạn máy chạy. Kết hợp cùng bộ nạp phôi thanh tự động (Bar Feeder) hoặc tay gắp robot, cỗ máy hình thành chu trình sản xuất khép kín, sạch sẽ và an toàn cho người lao động.

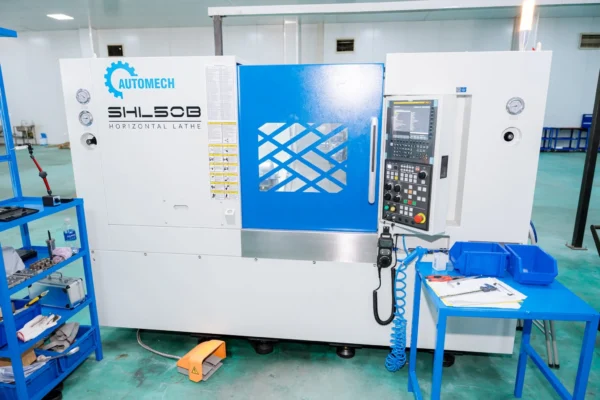

4. Máy tiện CNC gia công được những gì?

4.1. Tiện trụ và tiện mặt đầu

Tiện trụ ngoài, tiện trụ trong và vạt mặt đầu là các nguyên công cơ bản nhất để tạo kích thước đường kính chuẩn xác cho phôi. Quá trình cắt gọt thực hiện liên tục từ phay thô dỡ bỏ lớp kim loại thừa đến gia công tinh bề mặt đạt độ bóng mịn cao. Độ đồng tâm và độ vuông góc giữa mặt đầu với đường tâm phôi luôn được kiểm soát chặt chẽ.

4.2. Tiện côn

Tiện côn thực hiện biến thiên đường kính dọc theo chiều dài chi tiết để tạo nên các góc côn mooc, đầu nối côn hoặc chốt định vị. Nhờ khả năng nội suy đường thẳng đồng thời giữa trục X và trục Z của bộ điều khiển CNC, góc côn được tạo hình mượt mà mà không cần xoay bàn trượt thủ công.

4.3. Tiện ren

Tiện ren là thế mạnh vượt trội của máy điều khiển số, gia công đa dạng các loại ren hệ mét, ren hệ inch, ren thang và ren nhiều đầu mối. Dao tiện đồng bộ hoàn hảo với vận tốc quay trục chính qua chu trình tiện ren G92 hoặc G76, tạo ra bước ren chính xác tuyệt đối và góc ren phẳng đều.

4.4. Tiện rãnh và cắt đứt

Máy thực hiện các rãnh thoát dao, rãnh lắp vòng đệm chữ O (O-ring) hoặc rãnh phe cài với chiều sâu và bề rộng chuẩn xác. Nguyên công cắt đứt phôi thành phẩm ra khỏi cây phôi nguyên liệu diễn ra ngọt ngào, đường cắt phẳng và không để lại gờ bavia sắc nhọn.

4.5. Khoan và doa

Ụ động (Tailstock) kết hợp cùng đài dao cho phép gắn mũi khoan tâm, mũi khoan xoắn hoặc dao doa để khoét sâu lòng chi tiết. Chu trình khoan bẻ phoi tự động giúp phoi thoát ra đều đặn, không gây nghẽn lỗ khoan và bảo vệ an toàn cho mũi khoan hợp kim.

4.6. Tiện kết hợp phay

Với các dòng máy trang bị trục C và dao quay chủ động, thiết bị dễ dàng phay các mặt bích lục giác, phay rãnh then hoa và khoan lỗ taro lệch tâm. Chi tiết sau khi gia công xong cả tiện lẫn phay được chuyển thẳng sang khâu hoàn thiện mà không cần qua máy phay phụ trợ.

4.7. Gia công chi tiết có độ chính xác cao

Các chi tiết cơ khí đòi hỏi dung sai lắp ghép khắt khe trong khoảng 0.005 mm và độ nhám bề mặt Ra dưới 0.4 µm đều được hoàn thiện tinh xảo. Máy duy trì độ lặp lại ổn định giữa hàng nghìn sản phẩm, đáp ứng hoàn hảo tiêu chuẩn kiểm định của các đối tác FDI.

5. Vật liệu có thể gia công bằng máy tiện CNC

5.1. Thép carbon

Thép carbon thông dụng như SS400, C45, S50C là vật liệu phổ biến nhất trong chế tạo máy cơ khí. Máy tiện bóc tách phoi dứt khoát, dễ dàng kiểm soát góc thoát phoi và mang lại độ bóng bề mặt đồng đều trên toàn bộ chi tiết trục.

5.2. Thép hợp kim

Thép hợp kim qua nhiệt luyện (SCM440, SKD11, SUJ2) sở hữu độ cứng cao, đòi hỏi máy tiện có khung bệ cứng vững cùng dao tiện gắn mảnh carbide phủ gốm chuyên dụng. Máy vận hành êm ái, chống rung lắc khi ăn dao sâu và kéo dài tuổi thọ lưỡi cắt.

5.3. Inox

Inox (SUS304, SUS316, SUS430) sở hữu độ dẻo cao, độ bền kéo lớn và dễ bị biến cứng bề mặt khi cắt gọt. Máy tiện CNC sử dụng tốc độ cắt hợp lý kết hợp hệ thống làm mát áp lực cao giúp bẻ phoi nhanh chóng, tránh tình trạng phoi inox quấn quanh đài dao.

5.4. Nhôm

Nhôm hợp kim (A6061, A7075) có tính mềm và tản nhiệt tốt, thích hợp với tốc độ vòng tua trục chính cao từ 4.000 đến 6.000 vòng/phút. Bề mặt nhôm sau khi gia công đạt độ bóng sáng ánh gương, không bị bám dính vật liệu vào lưỡi cắt.

5.5. Đồng và đồng thau

Đồng đỏ và đồng thau (brass) thường dùng làm bạc lót, van nước và linh kiện dẫn điện công nghiệp. Máy tiện tạo nên các ren xoắn sắc nét, khe rãnh tinh xảo mà không làm móp méo hay biến dạng các thành phôi mỏng.

5.6. Titan và vật liệu đặc biệt

Hợp kim Titan (Grade 5) và Inconel là các vật liệu siêu chịu nhiệt dùng trong ngành hàng không vũ trụ và y tế. Cấu trúc máy cứng vững cao kết hợp cùng giải pháp tưới nguội xuyên đài dao giúp gia công an toàn các loại vật liệu đặc thù này mà không gây cháy dao.

5.7. Nhựa kỹ thuật

Nhựa kỹ thuật như POM, Teflon (PTFE), Bakelite hay Nylon dễ gia công nhưng nhạy cảm với nhiệt độ sinh ra khi cắt. Máy duy trì bước tiến dao ổn định và hệ thống thổi khí làm mát liên tục giúp mép cắt nhựa luôn sắc nét, không bị nóng chảy biến dạng.

6. Ứng dụng máy tiện CNC trong sản xuất công nghiệp

6.1. Gia công cơ khí chính xác

Trong ngành gia công cơ khí chính xác, máy đảm nhiệm chế tạo các loại trục truyền động, bạc lót, ống côn, mặt bích và đồ gá kiểm tra (jig). Từng chi tiết hoàn thiện đạt độ tương thích lắp ráp hoàn hảo, hỗ trợ tối đa cho các công đoạn lắp ráp máy móc.

6.2. Sản xuất linh kiện ô tô – xe máy

Sản xuất phụ tùng ô tô và xe máy là thị trường ứng dụng rộng lớn của thiết bị tiện điều khiển số với các sản phẩm như trục khuỷu, trục cam, đĩa phanh, piston, khớp cầu và bánh răng hộp số. Dung sai nghiêm ngặt giúp các phương tiện vận hành êm ái, bền bỉ và đảm bảo an toàn.

6.3. Sản xuất chi tiết thủy lực – khí nén

Chế tạo các thân xi lanh thủy lực, ti đẩy, ống nối van điều áp và cút nối khí nén đòi hỏi bề mặt lòng trong đạt độ phẳng mịn cao. Máy tiện CNC đảm bảo các mối liên kết kín khít, ngăn ngừa nguy cơ rò rỉ dầu hoặc khí dưới áp suất làm việc lớn.

6.4. Chế tạo khuôn mẫu

Trong ngành chế tạo khuôn mẫu, máy tiện định hình các chày cối dập tròn xoay, lõi khuôn ép nhựa và vỏ khuôn đúc áp lực nhôm. Độ bóng bề mặt cao giúp giảm thiểu thời gian đánh bóng thủ công và kéo dài tuổi thọ làm việc của bộ khuôn.

6.5. Công nghiệp điện – điện tử

Sản xuất các đầu nối cáp đồng trục, chân cắm tiếp xúc tín hiệu, vỏ bọc cảm biến và trục quay vi mô trong thiết bị điện tử. Từng chi tiết nhỏ bé được gia công đồng đều với năng suất hàng chục nghìn sản phẩm mỗi tuần.

6.6. Công nghiệp dầu khí – năng lượng

Chế tạo các van chặn áp lực cao, ống bọc bảo vệ mũi khoan dầu khí, khớp nối ren ống dẫn dầu ngoài khơi. Vật liệu thép hợp kim đặc thù được cắt gọt chuẩn xác, chịu đựng tốt môi trường ăn mòn mặn khắc nghiệt.

6.7. Hàng không và công nghiệp phụ trợ

Sản xuất các bu lông chuyên dụng hàng không, khớp nối thủy lực máy bay và linh kiện giá đỡ phụ trợ. Tiêu chuẩn kiểm định khắt khe được đáp ứng trọn vẹn nhờ hệ thống đo kiểm kích thước tích hợp ngay trên bàn máy.

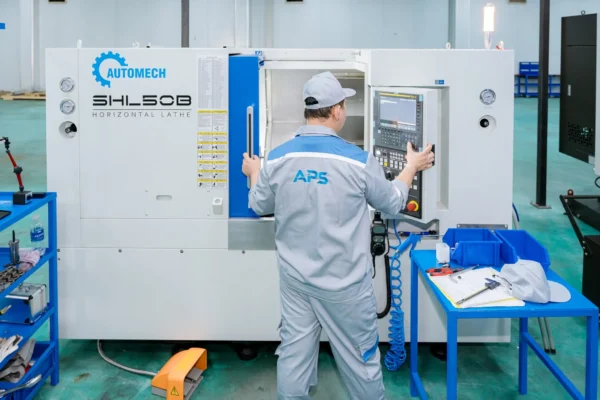

6.8. Sản xuất hàng loạt và tự động hóa

Dây chuyền gia công tự động hóa ứng dụng máy tiện CNC kết hợp cánh tay robot gắp phôi giúp nhà máy vận hành liên tục 3 ca mỗi ngày. Năng suất lao động tăng vọt trong khi chi phí nhân công trực tiếp được cắt giảm đến mức tối thiểu.

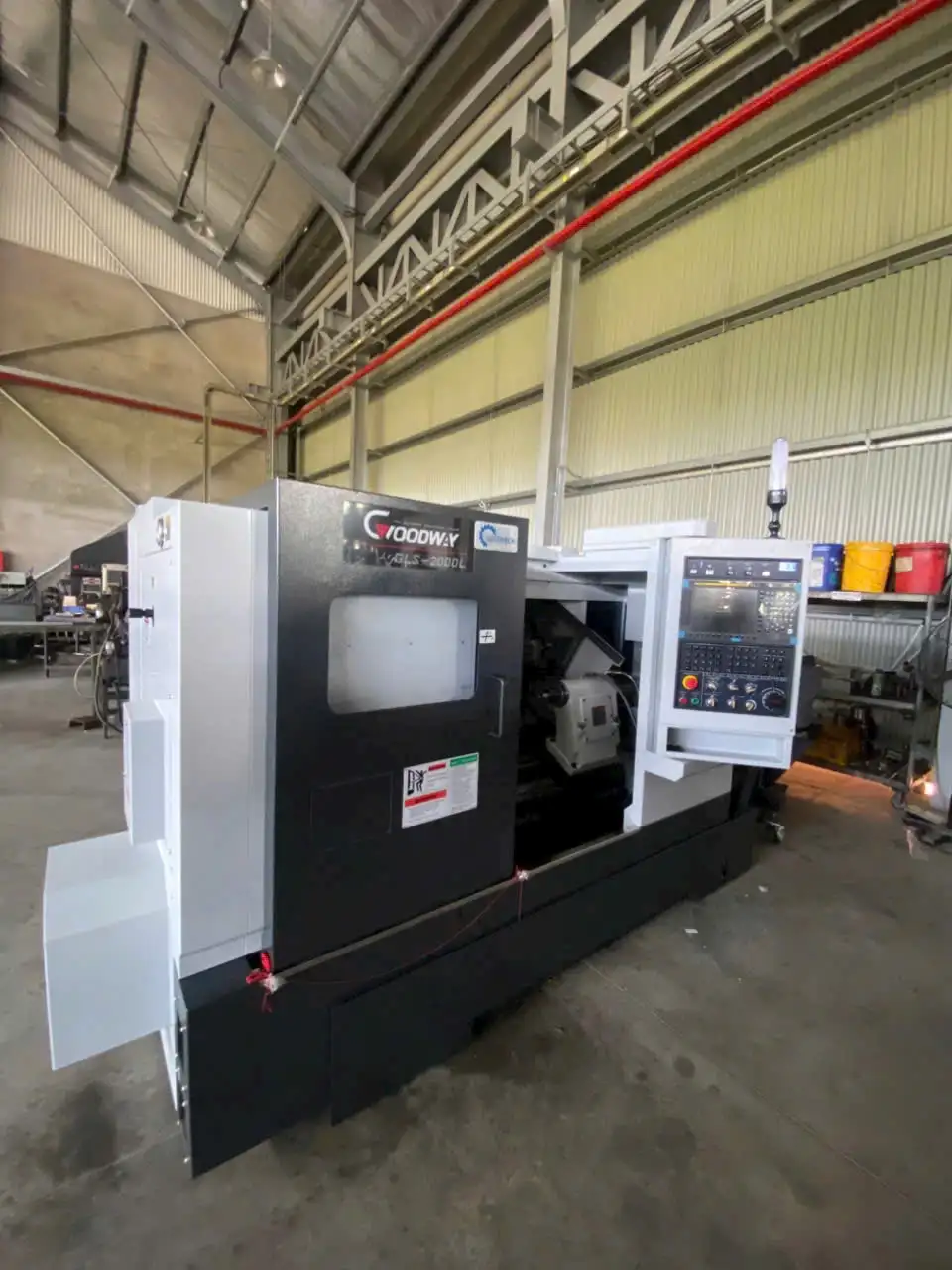

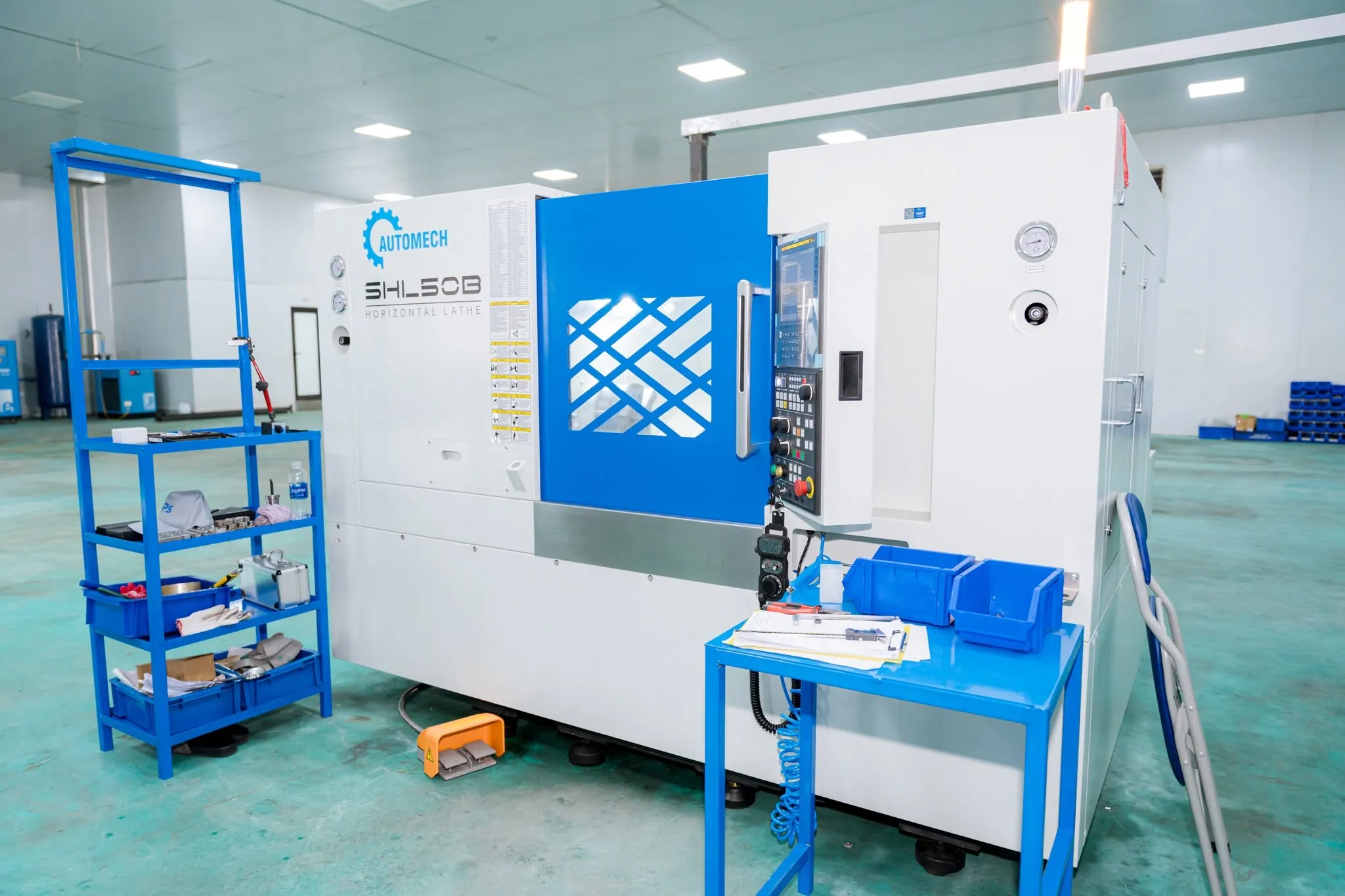

7. Tiêu chí lựa chọn máy tiện CNC phù hợp

7.1. Kích thước và trọng lượng chi tiết

Xác định kích thước bao hình và khối lượng phôi kim loại lớn nhất thường xuyên gia công tại nhà xưởng. Chi tiết có khối lượng trên 500 kg nên ưu tiên dòng máy tiện đứng để đảm bảo an toàn và thuận tiện cho việc cẩu lắp phôi.

7.2. Đường kính và chiều dài gia công

Đường kính tiện qua băng (Swing over bed) và chiều dài gia công chống tâm tối đa quy định phạm vi làm việc của thiết bị. Chủ xưởng nên chọn máy có thông số lớn hơn kích thước sản phẩm từ 15% đến 20% để tạo khoảng không gian thao tác dao thoải mái.

7.3. Vật liệu gia công

Mác thép thường xuyên gia công quyết định công suất động cơ và kiểu ray dẫn hướng cần trang bị. Gia công thép cứng cần ray hộp chịu tải nặng, trong khi gia công hợp kim nhôm, đồng ưu tiên ray bi tuyến tính tốc độ cao.

7.4. Yêu cầu về độ chính xác

Căn cứ vào dung sai cho phép trên bản vẽ kỹ thuật để chọn cấp chính xác của máy và hệ thống thước đo quang học. Đơn hàng yêu cầu dung sai dưới 0.005 mm bắt buộc phải đầu tư các dòng máy thương hiệu cao cấp có độ cứng vững cơ khí cao.

7.5. Công suất và tốc độ trục chính

Lựa chọn công suất trục chính (tính bằng kW) và dải tốc độ vòng tua tương thích với đường kính dao tiện và loại phôi. Tốc độ tua cao từ 4.500 vòng/phút trở lên thích hợp cho chi tiết nhỏ, trong khi mô-men xoắn lớn ở dải tua thấp là chìa khóa để phá thô phôi lớn.

7.6. Số lượng trục và khả năng gia công

Cân nhắc giữa cấu hình 2 trục đơn giản hoặc cấu hình đa trục tích hợp dao phay quay tùy theo độ phức tạp của sản phẩm. Việc đầu tư máy tiện phay kết hợp giúp hoàn thành chi tiết trong một chu kỳ kẹp, loại bỏ chi phí mua thêm máy phay phụ trợ.

7.7. Sản lượng và thời gian chu kỳ

Khối lượng đơn hàng hàng tháng quy định mức độ tự động hóa cần trang bị cho máy. Sản xuất hàng loạt lớn ưu tiên đài dao xoay nhanh, mâm cặp thủy lực và bộ cấp phôi thanh tự động để rút ngắn thời gian chu kỳ (Takt time).

7.8. Khả năng tích hợp robot và tự động hóa

Đánh giá khả năng tương thích của hệ điều khiển CNC với hệ thống robot bốc dỡ phôi tự động trong tương lai. Lựa chọn dòng máy có sẵn cổng giao tiếp I/O mở giúp doanh nghiệp dễ dàng nâng cấp lên mô hình nhà máy thông minh mà không tốn chi phí cải tạo.

7.9. Chi phí đầu tư và hiệu quả ROI

Phân tích bài toán tổng chi phí sở hữu (TCO) và tỷ suất hoàn vốn (ROI) dựa trên sản lượng thành phẩm tạo ra mỗi ngày. Cân đối giữa chi phí đầu tư ban đầu với khả năng tiết kiệm nhân công và giảm tỷ lệ phế phẩm để ra quyết định đầu tư an toàn.

8. So sánh các dòng máy tiện CNC

8.1. Máy tiện CNC ngang và máy tiện CNC đứng

Tiêu chí so sánh	Máy tiện CNC ngang	Máy tiện CNC đứng
Hướng trục chính	Nằm ngang song song mặt sàn	Thẳng đứng vuông góc mặt sàn
Khả năng thoát phoi	Rơi tự do xuống khay chứa, thoát phoi hoàn hảo	Phoi dễ đọng trong lòng chi tiết, cần xịt rửa
Dạng phôi phù hợp	Trục dài, thanh tròn, ống dẫn hướng	Bánh răng lớn, vành tròn, khối đúc nặng
Tải trọng phôi	Phù hợp chi tiết tải trọng vừa và nhỏ	Chịu tải trọng phôi cực lớn hàng tấn
Diện tích mặt sàn	Chiếm chiều dài mặt bằng lớn	Tối ưu không gian sàn, phát triển theo chiều cao

8.2. Máy tiện CNC 2 trục và máy tiện CNC nhiều trục

Tiêu chí so sánh	Máy tiện CNC 2 trục (X, Z)	Máy tiện CNC nhiều trục (X, Z, Y, C, Trục phụ)
Bậc tự do chuyển động	2 trục tịnh tiến cơ bản	Đa trục tịnh tiến kết hợp phân độ xoay
Biên dạng gia công	Tròn xoay đối xứng trục	Biên dạng bất đối xứng, rãnh then, lỗ xiên
Số lần gá đặt phôi	Phải gá đặt nhiều lần khi cần phay	Hoàn thiện toàn bộ chi tiết trong 1 lần gá
Chi phí đầu tư	Mức đầu tư kinh tế, dễ tiếp cận	Chi phí đầu tư cao hơn, yêu cầu kỹ thuật lập trình

8.3. Máy tiện CNC thông thường và máy tiện CNC tích hợp phay

Tiêu chí so sánh	Máy tiện CNC thông thường	Máy tiện CNC tích hợp phay (Mill-Turn)
Dụng cụ trên đài dao	Dụng cụ tiện tĩnh (không quay)	Kết hợp dao tiện tĩnh và dao phay quay chủ động
Khả năng tạo hình	Tiện trụ, tiện côn, tiện ren	Tiện, phay mặt phẳng, khoan taro lệch tâm
Thời gian chu kỳ sản xuất	Kéo dài do luân chuyển qua máy phay	Rút ngắn tối đa, sản phẩm hoàn thiện lập tức
Độ đồng tâm chi tiết	Dễ lệch trục do gá đặt lại nhiều lần	Độ đồng tâm tuyệt đối giữa đường tiện và lỗ phay

8.4. Máy tiện CNC tiêu chuẩn và máy tiện CNC tự động

Tiêu chí so sánh	Máy tiện CNC tiêu chuẩn	Máy tiện CNC tự động (Kèm Bar Feeder / Robot)
Phương thức nạp phôi	Công nhân nạp từng phôi đơn lẻ	Nạp phôi tự động liên tục theo thanh dài
Nhu cầu nhân công	1 thợ vận hành 1 đến 2 máy	1 thợ có thể quản lý vận hành 4 đến 6 máy
Năng suất ca làm việc	Phụ thuộc tốc độ thao tác của thợ	Năng suất tối đa, máy chạy liên tục 24/7
Mô hình xưởng phù hợp	Sản xuất đơn chiếc, linh kiện vừa và nhỏ	Sản xuất linh kiện hàng loạt quy mô lớn

8.5. Cách lựa chọn cấu hình theo nhu cầu sản xuất

• Doanh nghiệp gia công các chi tiết trục dài, phụ tùng xe máy đơn giản nên chọn máy tiện CNC ngang 2 trục.
• Xưởng chế tạo bích nối đường ống lớn, bánh đà và vòng bi turbine nặng nên đầu tư máy tiện CNC đứng.
• Nhà máy nhận đơn hàng chi tiết van phức tạp, linh kiện y tế đòi hỏi vừa tiện vừa phay rãnh nên chọn máy tiện Mill-Turn đa trục.
• Dây chuyền sản xuất ốc vít, bu lông, chốt pin số lượng hàng chục nghìn chiếc mỗi ngày nên lựa chọn máy tiện tự động kiểu Thụy Sĩ kèm bộ cấp phôi thanh.

9. Máy tiện CNC Goodway và Zopo tại Automech

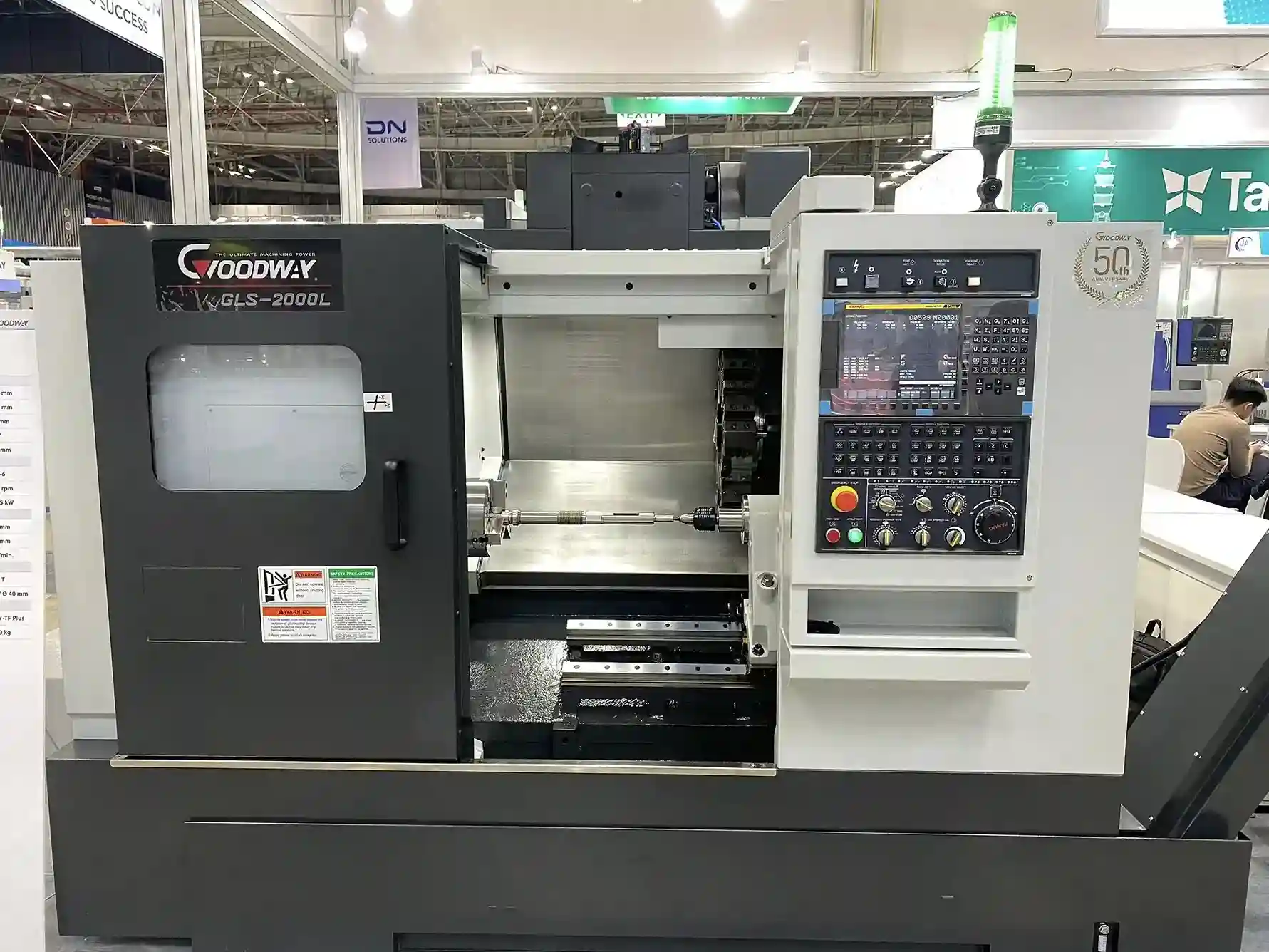

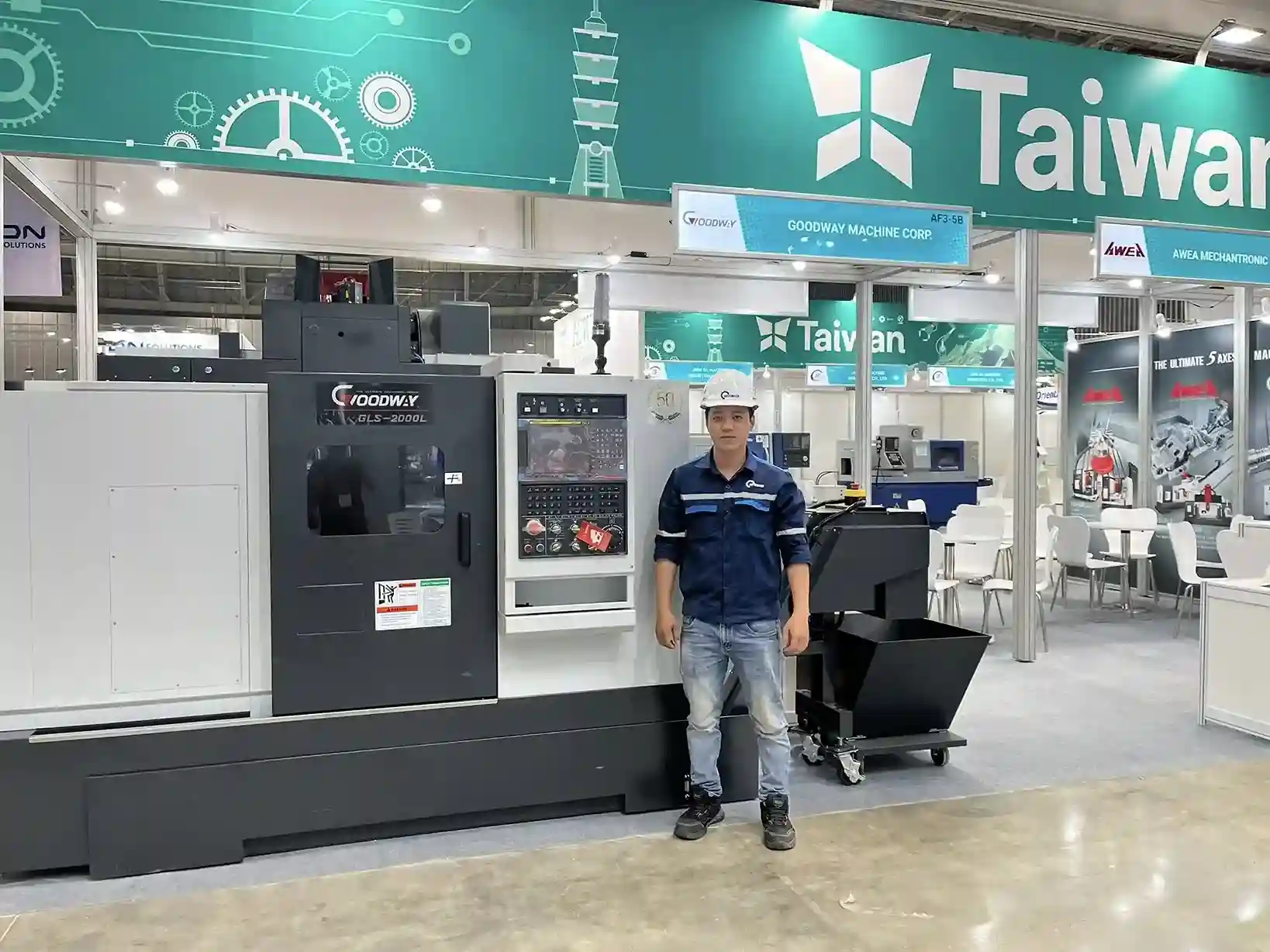

9.1. Máy tiện CNC Goodway

Goodway Machine Corp. (thành lập năm 1975 tại Đài Loan) là một trong những tập đoàn sản xuất máy tiện điều khiển số danh tiếng hàng đầu thế giới. Thiết bị Goodway nổi danh với kết cấu băng nghiêng đúc nguyên khối từ gang Meehanite, hệ điều khiển Fanuc cao cấp và trục chính mạnh mẽ. Máy sở hữu độ bền bỉ hàng chục năm, duy trì độ chính xác chuẩn mực trong các điều kiện gia công khắt khe nhất.

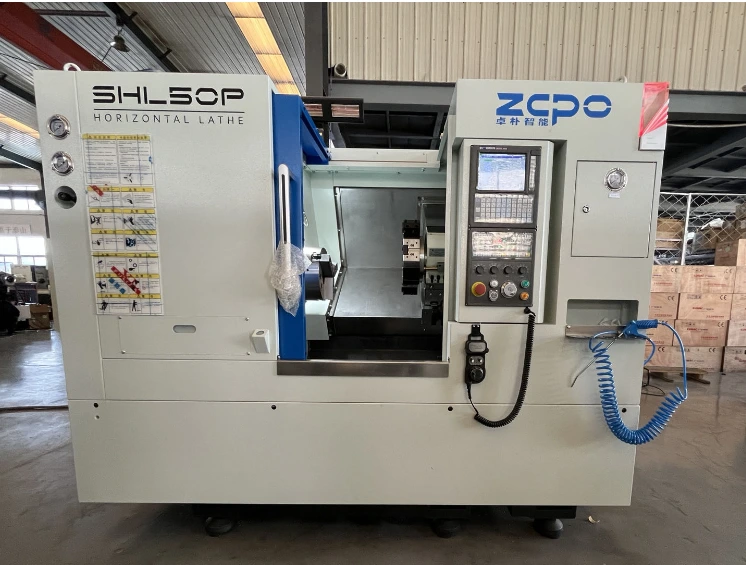

9.2. Máy tiện CNC Zopo

Zopo CNC Machine Tool là thương hiệu chế tạo máy công cụ uy tín hàng đầu Trung Quốc, mang đến giải pháp máy tiện tối ưu về mặt ngân sách đầu tư. Máy tiện Zopo sử dụng khung bệ gang xám qua xử lý lão hóa nhiệt kép, hệ thống ray dẫn hướng con lăn Đài Loan và động cơ servo tốc độ cao. Dòng máy này giúp các doanh nghiệp dễ dàng tiếp cận công nghệ tự động hóa với khả năng thu hồi vốn nhanh chóng.

9.3. So sánh Goodway và Zopo

Tiêu chí	Máy tiện CNC Goodway (Đài Loan)	Máy tiện CNC Zopo (Trung Quốc)
Xuất xứ & Định vị	Thương hiệu hàng đầu Đài Loan, chuẩn quốc tế	Thương hiệu nội địa cao cấp Trung Quốc
Độ cứng vững cơ khí	Gang Meehanite đúc nguyên khối siêu cứng	Gang xám ủ nhiệt kép, kết cấu vững chãi
Độ chính xác duy trì	Dung sai ± 0.003 mm, bền bỉ trên 15 năm	Dung sai ± 0.005 mm, ổn định lâu dài
Mức vốn đầu tư	Phân khúc trung – cao cấp	Phân khúc kinh tế, tối ưu ngân sách
Thời gian thu hồi vốn	Bền vững dài hạn, giá trị thanh lý cao	Thu hồi vốn nhanh trong ngắn hạn (12 – 18 tháng)
Ứng dụng tối ưu	Linh kiện ô tô xuất khẩu, y tế, hàng không	Phụ tùng xe máy, cơ khí phụ trợ tổng hợp

9.4. Lựa chọn thương hiệu theo nhu cầu gia công

Khách hàng hướng tới việc tham gia chuỗi cung ứng linh kiện ô tô, hàng không cho các tập đoàn FDI Nhật Bản, châu Âu nên chọn Goodway để đảm bảo sự ổn định tuyệt đối về dung sai. Các doanh nghiệp khởi nghiệp, xưởng cơ khí tư nhân mở rộng năng lực gia công phụ trợ nên chọn Zopo để tiết kiệm vốn đầu tư ban đầu và xoay vòng dòng tiền hiệu quả.

9.5. Các cấu hình máy tiện CNC Automech cung cấp

Automech phân phối đầy đủ các series chủ lực từ Goodway (GL&S Series, GS Series, máy tiện đứng GV Series) và Zopo (dòng băng nghiêng tải nặng, dòng băng phẳng kinh tế). Tất cả thiết bị đều có thể tùy biến cấu hình ụ động thủy lực, ổ chứa dao BMT có phay và cổng chờ tích hợp robot tự động.

10. Báo giá máy tiện CNC và chi phí đầu tư

10.1. Máy tiện CNC giá bao nhiêu?

Dưới đây là bảng tổng hợp mức báo giá máy tiện CNC tham khảo trên thị trường để doanh nghiệp thuận tiện lập dự toán tài chính:

Dòng máy tiện CNC	Đường kính tiện tối đa (mm)	Khoảng giá tham khảo (VNĐ)	Phân khúc doanh nghiệp
Máy tiện CNC mini / giá rẻ	Dưới 200 mm	180 – 350 Triệu	Xưởng cơ khí nhỏ, đào tạo nghề
Máy tiện ngang 2 trục kinh tế (Zopo)	300 – 400 mm	450 – 750 Triệu	Cơ sở sản xuất phụ tùng, phụ trợ
Máy tiện ngang tiêu chuẩn (Goodway)	350 – 500 mm	850 Triệu – 1.6 Tỷ	Nhà máy khuôn mẫu, linh kiện ô tô
Máy tiện đa trục tích hợp phay (Mill-Turn)	300 – 450 mm	1.4 – 2.8 Tỷ	Chi tiết cơ khí chính xác cao
Máy tiện CNC đứng công nghiệp lớn	Từ 800 – 2.000 mm trở lên	2.5 – 6.0 Tỷ	Công nghiệp nặng, năng lượng, turbine

(Lưu ý: Báo giá thực tế thay đổi phụ thuộc vào tùy chọn hệ điều khiển, kích thước mâm cặp và các phụ kiện kẹp giữ phôi theo dự án).

10.2. Những yếu tố ảnh hưởng đến giá máy

Mức giá thiết bị cấu thành từ xuất xứ thương hiệu (Đài Loan hay Trung Quốc), công suất động cơ trục chính, đường kính lỗ thông trục mâm cặp và số lượng vị trí dao trên đài dao. Các tùy chọn mở rộng như trục Y, trục phụ hoặc hệ thống đo kiểm dao tự động của Renishaw cũng làm thay đổi tổng mức đầu tư.

10.3. Chi phí dao cụ và phụ kiện

Doanh nghiệp cần dự trù ngân sách ban đầu khoảng 40 triệu đến 90 triệu đồng cho các cán dao tiện ngoài, cán dao tiện lỗ, chíp tiện carbide, chấu kẹp mâm cặp mềm/cứng và mũi chống tâm quay. Lựa chọn dụng cụ cắt chất lượng cao giúp máy phát huy tối đa tốc độ cắt gọt và bảo vệ bề mặt phôi.

10.4. Chi phí lắp đặt và đào tạo

Tại Automech, các hạng mục khảo sát nền móng, cẩu hạ định vị máy, cân chỉnh thăng bằng quang học và đào tạo kỹ thuật viên lập trình vận hành đều được cung cấp trọn gói miễn phí trong hợp đồng thiết bị.

10.5. Chi phí vận hành và bảo trì

Bao gồm chi phí tiền điện tiêu thụ, dầu bôi trơn rãnh trượt chuyên dụng, dầu thủy lực mâm cặp và dung dịch dầu tưới nguội pha nước. Ngân sách duy tu định kỳ hàng năm dao động từ 15 triệu đến 30 triệu đồng, giúp thiết bị duy trì độ bền bỉ suốt vòng đời khai thác.

10.6. Cách tính hiệu quả đầu tư máy tiện CNC

Chỉ số hoàn vốn đầu tư (ROI) được tính toán dựa trên sản lượng thành phẩm tạo ra mỗi ca nhân với đơn giá gia công, trừ đi chi phí vận hành và khấu hao. Nhờ năng suất gia công cao và giảm thiểu phế phẩm, thời gian thu hồi vốn trung bình của các dòng máy tiện tại Automech thường đạt từ 12 đến 24 tháng.

11. Giải pháp máy tiện CNC tại Automech

11.1. Tư vấn máy theo chi tiết và sản lượng thực tế

Đội ngũ chuyên gia Automech tiếp nhận trực tiếp bản vẽ 2D/3D của khách hàng, phân tích dung sai kích thước và sản lượng mục tiêu để đề xuất model máy tiện tối ưu công năng, loại bỏ hoàn toàn lãng phí chi phí đầu tư.

11.2. Cung cấp máy tiện CNC chính hãng

100% thiết bị do Automech phân phối đều được nhập khẩu nguyên chiếc từ các nhà máy Goodway, Zopo với đầy đủ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ minh bạch.

11.3. Lắp đặt và chạy thử tại nhà máy

Kỹ sư Automech trực tiếp đảm nhận công tác vận chuyển, định vị móng máy, kiểm tra độ đồng tâm trục chính bằng đồng hồ so chân gập và chạy cắt thử sản phẩm mẫu đạt chuẩn dung sai thiết kế trước khi bàn giao.

11.4. Đào tạo vận hành và lập trình CNC

Tổ chức khóa đào tạo chuyên sâu tận xưởng, hướng dẫn tỉ mỉ từ việc giải mã cấu trúc G-code, bù trừ bán kính mũi dao đến kỹ năng gá kẹp an toàn, giúp thợ máy của khách hàng tự tin làm chủ công nghệ sau vài ngày.

11.5. Bảo hành và bảo trì

Áp dụng chính sách bảo hành chính hãng từ 12 đến 24 tháng. Đội ngũ kỹ thuật túc trực 24/7 tại các trạm dịch vụ Hà Nội, Bắc Ninh, Hải Phòng, Đà Nẵng, Huế và TP.HCM cam kết có mặt xử lý sự cố trong thời gian sớm nhất.

11.6. Cung cấp linh kiện và phụ tùng

Kho phụ tùng Automech luôn dự trữ sẵn mâm cặp thủy lực, xilanh quay, đài dao, động cơ servo, bo mạch điều khiển và chíp dao tiêu chuẩn, đảm bảo hoạt động sản xuất của khách hàng không bị gián đoạn.

11.7. Tích hợp robot, cấp phôi và tự động hóa

Automech sở hữu năng lực thiết kế trọn gói tế bào gia công tự động gồm máy tiện CNC kết hợp cánh tay robot công nghiệp gắp phôi, bàn cấp phôi rung và băng tải thành phẩm theo hình thức chìa khóa trao tay (Turnkey).

11.8. Hỗ trợ kỹ thuật sau bán hàng

Chúng tôi đồng hành lâu dài cùng doanh nghiệp trong suốt vòng đời thiết bị, hỗ trợ tư vấn tối ưu hóa đường cắt, nâng cấp phần mềm điều khiển và hiệu chuẩn độ chính xác máy định kỳ hàng năm.

12. Câu hỏi thường gặp về máy tiện CNC

12.1. Máy tiện CNC là gì?

Đây là dòng máy công cụ cắt gọt kim loại hoạt động tự động dưới sự chỉ đạo của chương trình máy tính số hóa, chuyên dùng để gia công các chi tiết tròn xoay với độ chính xác cao.

12.2. Máy tiện CNC dùng để làm gì?

Thiết bị ứng dụng để thực hiện các nguyên công tiện trụ ngoài, tiện lỗ trong, tiện côn, tiện ren, cắt rãnh, vạt mặt đầu và khoan taro ren trên các chi tiết máy dạng trục hoặc dạng đĩa.

12.3. Máy tiện CNC có những loại nào?

Phổ biến nhất gồm máy tiện CNC ngang, máy tiện CNC đứng, máy tiện 2 trục cơ bản, máy tiện đa trục tích hợp phay (Mill-Turn) và máy tiện tự động nạp phôi kiểu Thụy Sĩ.

12.4. Máy tiện CNC có thể gia công vật liệu nào?

Máy gia công hiệu quả mọi loại vật liệu cơ khí gồm: thép carbon, thép hợp kim tôi cứng, thép không gỉ (inox), nhôm, đồng, titan và các loại nhựa kỹ thuật cao cấp.

12.5. Nên chọn máy tiện CNC ngang hay đứng?

Chi tiết có chiều dài lớn hoặc phôi trục thông thường nên chọn máy tiện ngang để phoi thoát tốt. Chi tiết dạng đĩa tròn, đường kính lớn và khối lượng nặng trên vài trăm kilôgam bắt buộc phải chọn máy tiện đứng.

12.6. Máy tiện CNC giá bao nhiêu?

Mức giá đầu tư dao động từ 180 triệu đồng cho dòng máy mini cơ bản, 450 – 750 triệu đồng cho dòng máy ngang phổ thông Zopo, và từ 850 triệu đến vài tỷ đồng cho các dòng máy cao cấp Goodway hoặc máy tiện đứng lớn.

12.7. Nên chọn máy tiện CNC Goodway hay Zopo?

Doanh nghiệp ưu tiên độ bền bỉ vượt trội, độ cứng vững cơ khí cao để xuất khẩu linh kiện sang các thị trường khó tính nên chọn Goodway. Doanh nghiệp cần giải pháp kinh tế, thu hồi vốn nhanh và tối ưu chi phí ban đầu nên lựa chọn Zopo.

12.8. Làm thế nào để chọn máy tiện CNC phù hợp?

Việc lựa chọn máy tiện CNC cần dựa trên yêu cầu gia công thực tế của doanh nghiệp, bao gồm kích thước và vật liệu phôi, độ chính xác theo bản vẽ, sản lượng sản xuất cũng như định hướng đầu tư. Những yếu tố này sẽ quyết định cấu hình, công suất và dòng máy phù hợp với từng ứng dụng. Automech cung cấp máy tiện CNC cùng giải pháp gia công toàn diện, hỗ trợ doanh nghiệp tư vấn cấu hình, khảo sát nhu cầu và lựa chọn thiết bị phù hợp.

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: Số 285 đường Phúc Lợi, P. Phúc Lợi, TP. Hà Nội

Chi Nhánh Đà Nẵng: Số 20 đường Nguyễn Sinh Sắc, P. Hoà Khánh, TP. Đà Nẵng

Chi Nhánh HCM: Số 84 đường 10 KĐT Vạn Phúc, P. Hiệp Bình, TP. Hồ Chí Minh

Đường dây nóng: 0987 899 347

Website: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
