Máy cắt ống laser

Máy cắt ống laser (Laser Tube Cutting Machine) là giải pháp công nghệ then chốt trong ngành gia công kết cấu kim loại hiện đại, thay thế hoàn toàn các phương pháp cưa đĩa, đột dập và phay vát mép truyền thống. Nhờ ứng dụng nguồn laser sợi quang (Fiber) mật độ năng lượng cao kết hợp hệ thống mâm cặp quay đồng bộ đa trục, thiết bị thực hiện chuẩn xác các đường cắt đứt, cắt mộng ghép, khoét lỗ giao tuyến và vát mép Bevel phức tạp trên mọi biên dạng ống rỗng và thép hình. Automech mang đến hệ sinh thái thiết bị cắt ống laser cao cấp từ Bystronic (Thụy Sĩ) và Han’s Laser, cung cấp giải pháp gia công tự động hóa toàn diện cho các nhà máy công nghiệp.

1. Máy cắt ống laser là gì?

1.1. Máy cắt ống laser là gì?

Máy cắt ống laser là dòng máy công cụ CNC chuyên dụng ứng dụng chùm tia laser hội tụ để cắt đứt, đục lỗ và tạo hình biên dạng 3D trên các thanh ống kim loại rỗng hoặc thép hình kết cấu. Khác biệt với máy cắt laser bàn phẳng chỉ dịch chuyển đầu cắt trên mặt phẳng 2D (X, Y), máy cắt ống phối hợp chuyển động tịnh tiến dọc thân ống (trục Z) và chuyển động quay tròn của mâm cặp kẹp phôi (trục C hoặc trục A), tạo nên đường cắt giao tuyến không gian chuẩn xác.

1.2. Máy cắt ống laser hoạt động như thế nào?

Thanh ống kim loại nguyên cây dài 6 m đến 12 m được đưa vào hệ thống mâm cặp tự định tâm thông qua cơ cấu nạp tự động hoặc bán tự động. Nguồn phát tạo chùm tia laser truyền qua sợi cáp quang đến đầu cắt. Dưới sự điều phối của hệ điều khiển CNC, mâm cặp vừa kẹp chặt vừa quay phôi ở tốc độ đồng bộ, trong khi đầu cắt di chuyển tịnh tiến và nâng hạ theo phương thẳng đứng bám sát bề mặt ống bằng cảm biến điện dung. Dòng khí trợ lực (Oxy, Nitơ hoặc khí nén cao áp) thổi bay kim loại nóng chảy, tạo mạch cắt hẹp, vuông vắn và láng mịn.

1.3. Máy cắt ống laser khác gì máy cắt ống truyền thống?

• Máy cưa đĩa / Máy cưa vòng cơ khí: Chỉ thực hiện được các vết cắt đứt thẳng 90° hoặc góc xiên đơn giản, để lại nhiều bavia sắc nhọn, biến dạng mép ống mỏng và tiêu tốn nhiều thời gian gá đặt thủ công.
• Máy đột dập / Khoan lỗ ống: Dễ làm móp mép ống tại vị trí tiếp xúc lực, đòi hỏi chế tạo nhiều bộ khuôn cối đắt tiền và không thể tạo lỗ giao tuyến góc nghiêng.
• Máy cắt ống laser: Tích hợp toàn bộ nguyên công cắt đứt, khoét rãnh, khoan lỗ, vát mép và cắt mộng khóa (Snap-in joint) ngay trên một lần gá phôi duy nhất mà không tiếp xúc lực vật lý, triệt tiêu hoàn toàn bavia và biến dạng hình học.

1.4. Khi nào doanh nghiệp nên sử dụng máy cắt ống laser?

Doanh nghiệp nên chuyển đổi sang công nghệ cắt ống laser khi:

• Nhu cầu gia công ống thép, inox, nhôm đạt sản lượng từ vài nghìn mét ống mỗi tháng.
• Sản phẩm đòi hỏi các đường ghép nối mộng giao nhau (giao tuyến ống tròn với ống tròn, ống vuông với ống tròn) phục vụ kết cấu khung xe hoặc nhà thép.
• Yêu cầu độ chính xác lắp ráp khắt khe để phục vụ dây chuyền hàn tự động bằng robot.
• Muốn cắt giảm chi phí nhân công cưa cắt, mài bavia và loại bỏ công đoạn lấy dấu thủ công.

2. Các dòng máy cắt ống laser tại Automech

2.1. Máy cắt ống laser Bystronic

2.1.1. Bystronic ByTube Star 130

ByTube Star 130 đến từ tập đoàn Bystronic (Thụy Sĩ) là giải pháp cao cấp dành riêng cho phân khúc gia công ống và profile cỡ nhỏ đến trung bình:

• Dải kích thước gia công: Xử lý linh hoạt các biên dạng ống tròn, ống vuông, ống chữ nhật, ống elip và profile mở trong dải kích thước từ 10 mm đến 130 mm.
• Hệ thống thiết lập tự động hoàn toàn: Tự động căn chỉnh mâm cặp và dẫn hướng phôi theo bản vẽ, giảm thiểu thời gian chuyển đổi mã sản phẩm xuống mức tối đa.
• Năng suất vượt trội: Trọng lượng đầu cắt nhẹ, gia tốc chuyển động cao mang lại tốc độ cắt nhanh trên ống thành mỏng, phù hợp cho ngành nội thất, thiết bị y tế và phụ tùng ô tô.

2.1.2. Bystronic ByTube Star 330

ByTube Star 330 là hệ thống cắt ống và thép hình hiệu suất cao, phục vụ cho các nhà máy quy mô công nghiệp lớn:

• Dải đường kính ống rộng: Xử lý phôi từ 19 mm đến 305 mm mà không cần thay đổi hay cài đặt lại kết cấu mâm cặp.
• Khả năng xử lý profile mở: Cắt mượt mà các dạng thép hình C, H, I, L kết cấu tải nặng.
• Tự động hóa thông minh: Giảm tối đa thời gian chuẩn bị máy, tích hợp đầu cắt vát mép Bevel nghiêng tới 45°, tạo rãnh hàn đạt chuẩn ngay trên thân ống dày.

2.2. Máy cắt ống laser Han’s Laser

2.2.1. Han’s Laser PD Series

Dòng máy cắt ống kim loại sợi quang PD nổi bật với hiệu suất cao và độ chính xác vượt trội:

• Tích hợp công nghệ laser tiên tiến cùng hệ thống điều khiển số thông minh, đáp ứng đa dạng chủng loại ống.
• Cơ cấu kẹp phôi vững chãi với tính năng giám sát kỹ thuật số, đầu kẹp sau duy trì độ ổn định nhiệt cao.
• Tùy chọn nạp liệu linh hoạt, xử lý tối ưu từ các tác vụ tải nặng đến các loại ống nhỏ đòi hỏi dung sai khắt khe.

2.2.2. Han’s Laser TD Series

Dòng máy cắt ống laser TD được thiết kế theo cấu trúc mô-đun hóa hiện đại:

• Khung máy nhỏ gọn tối ưu diện tích sàn xưởng kết hợp hệ thống hút bụi áp suất âm giữ môi trường sản xuất luôn trong lành.
• Trang bị đầu kẹp khí nén chịu lực tốt, bảo đảm độ bền cơ học và chống rung động khi quay ở tốc độ cao.
• Đầu cắt laser tích hợp cảm biến điện dung bám mặt phôi nhạy bén, phối hợp cùng phần mềm xếp phôi (nesting) thông minh giúp giảm thiểu tỷ lệ phôi vụn thừa.

2.2.3. Han’s Laser T36 Series

Model T36 là cỗ máy tải nặng chuyên dụng cho kết cấu công nghiệp quy mô lớn:

• Khả năng chịu tải trọng phôi vượt trội lên đến 1.500 kg, phục vụ tối ưu cho ngành công nghiệp đóng tàu, dầu khí và kết cấu thép nặng.
• Trang bị hệ thống 3 mâm cặp (3-chuck system) giữ phôi chắc chắn, đảm bảo độ chính xác tuyệt đối trên các cây phôi dài và nặng mà không bị võng.
• Hệ thống điều khiển BusCNC hỗ trợ phản hồi dữ liệu thời gian thực, công nghệ cắt tối ưu hóa chiều dài đoạn đuôi phế liệu (Zero Tailing), nâng cao hệ số sử dụng nguyên vật liệu.

2.2.4. Han’s Laser PL2T

Han’s Laser PL2T là giải pháp cắt ống thép, inox kinh tế với cấu trúc khung máy PL2T ổn định:

• Trang bị nguồn laser Fiber công suất mạnh mẽ, vận hành mượt mà với dải kích thước ống đa dạng.
• Mức vốn đầu tư dễ tiếp cận, thời gian hoàn vốn nhanh, phù hợp cho các xưởng cơ khí chế tạo máy, cơ sở sản xuất đồ nội thất kim loại và phụ kiện dân dụng.

3. Công nghệ và cấu hình máy cắt ống laser

3.1. Công nghệ laser Fiber

Hệ thống sử dụng chùm tia laser sợi quang bước sóng 1.064 nm mang mật độ quang năng cao. Hiệu suất chuyển đổi quang điện đạt trên 35%, tiêu thụ ít điện năng hơn nhiều so với máy laser CO2. Chùm tia truyền qua sợi quang mềm đến đầu cắt mà không suy hao công suất, cho phép cắt đứt ngọt ngào cả kim loại đen và kim loại màu.

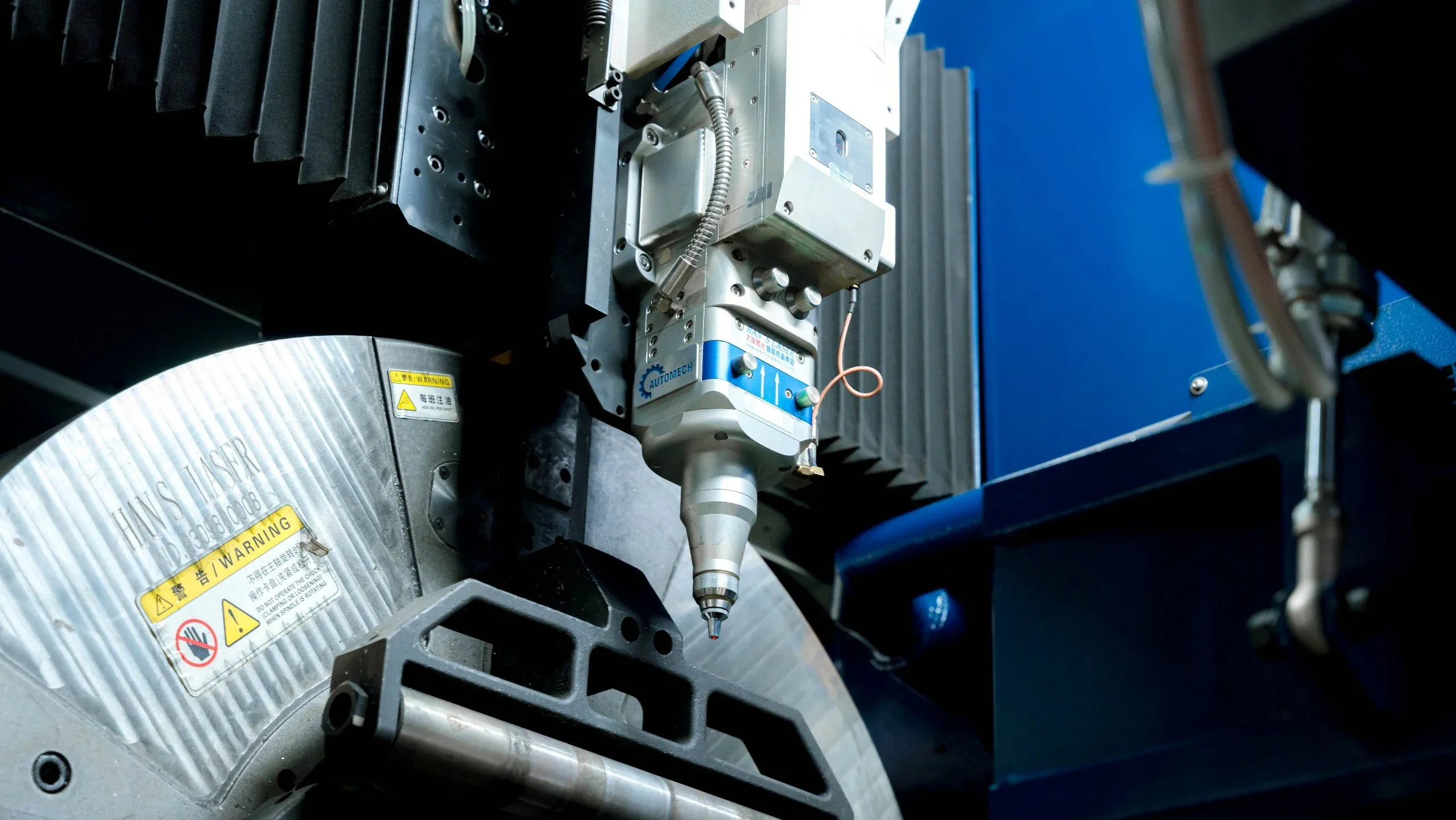

3.2. Hệ thống đầu cắt laser

Cụm đầu cắt thông minh trang bị động cơ servo lấy nét tự động (Auto Focus) và hệ thống thấu kính làm mát kép. Đầu cắt tích hợp cảm biến bám biên dạng điện dung giúp duy trì khoảng cách béc cắt ổn định ngay cả khi thanh ống bị cong vênh nhẹ. Các dòng cao cấp hỗ trợ trục xoay nghiêng (Bevel Cut) để vát mép rãnh hàn từ 0° đến ± 45°.

3.3. Hệ thống CNC điều khiển chuyển động

Hệ điều khiển chuyên dụng cho gia công ống (như ByVision Tube của Bystronic hoặc BusCNC của Han’s Laser) xử lý đồng thời chuyển động của 4 đến 7 trục. Hệ thống nội suy không gian 3D mượt mà, tự động điều chỉnh tốc độ quay của mâm cặp tương ứng với vị trí góc bo của ống vuông, hạn chế hiện tượng cháy góc phôi.

3.4. Hệ thống mâm cặp và kẹp ống

Sử dụng mâm cặp khí nén tự định tâm toàn phần (Full Stroke Pneumatic Chuck). Lực kẹp được kiểm soát kỹ thuật số theo từng cấp độ áp suất, đảm bảo kẹp chặt ống thành dày mà không làm móp méo ống mỏng. Cấu hình 3 mâm cặp trên dòng T36 cho phép luân chuyển vị trí kẹp liên hoàn, hỗ trợ cắt hết chiều dài cây ống và đưa lượng phế liệu vụn đuôi về mức gần bằng 0.

3.5. Hệ thống cấp phôi và hỗ trợ phôi

Dọc theo chiều dài thân máy bố trí các cụm con lăn nâng đỡ phôi thông minh (Follower Support System). Khi mâm cặp quay phôi, các giá đỡ tự động nâng hạ bám sát biên dạng ống, triệt tiêu độ võng do trọng lượng bản thân của cây ống dài 6 – 12 m, duy trì độ đồng tâm quay ổn định.

3.6. Phần mềm lập trình và tối ưu đường cắt

Phần mềm CAD/CAM chuyên nghiệp (như BySoft CAD/CAM hoặc phần mềm 3D Nesting) cho phép nhập trực tiếp mô hình ống 3D từ SolidWorks, Inventor. Phần mềm tự động tạo đường cắt mộng ghép âm dương, tính toán bù trừ khe hở hàn và tự động sắp xếp (nesting) các chi tiết ngắn lồng vào thân ống dài để tối ưu hóa vật tư.

3.7. Giải pháp tự động hóa cấp – dỡ phôi

Máy hỗ trợ tích hợp tháp nạp liệu tự động dạng bó (Bundle Loader). Hệ thống dây đai tự động tách từng cây ống từ bó phôi vài tấn, đưa qua bàn đo kiểm chiều dài rồi nạp thẳng vào mâm cặp máy cắt. Sau khi gia công xong, băng tải phân loại thành phẩm tự động đưa chi tiết hoàn thiện ra ngoài theo từng đơn hàng.

4. Máy cắt ống laser gia công được những loại vật liệu nào?

4.1. Ống thép carbon

Thép carbon kết cấu (SS400, Q235, S235) là vật liệu được gia công phổ biến nhất. Khí Oxy hỗ trợ phản ứng cháy giúp cắt xuyên ống thép dày với tốc độ cao. Dùng khí nén áp suất cao mang lại mép cắt sạch trên ống thành mỏng dưới 3 mm, tối ưu hóa chi phí sản xuất.

4.2. Ống inox

Thép không gỉ (SUS304, SUS316, SUS201) đòi hỏi khí trợ lực Nitơ áp lực cao (16 – 22 bar) để tống sạch xỉ nóng chảy. Mạch cắt sáng bóng ánh kim, không bị ố đen hay biến cứng bề mặt, sẵn sàng cho công đoạn hàn TIG hoặc lắp ghép cơ khí ngay lập tức.

4.3. Ống nhôm

Ống hợp kim nhôm (A6061, A6063) có khối lượng nhẹ và tính tản nhiệt cao, thường dùng làm khung bàn ghế, giàn giáo và phụ tùng xe. Năng lượng chùm tia laser Fiber xử lý tốt bề mặt phản quang của nhôm, tạo đường cắt sạch gọn không để lại ba via.

4.4. Ống đồng và hợp kim

Đồng đỏ và đồng thau phục vụ sản xuất phụ kiện dẫn điện, ống trao đổi nhiệt và linh kiện van áp lực. Nguồn laser sợi quang hiện đại tích hợp cụm cách ly quang học chống tia phản xạ ngược, đảm bảo an toàn cho thiết bị khi cắt ống đồng bóng sáng.

4.5. Thép hình và các dạng profile kim loại

Ngoài ống khép kín, máy cắt ngọt ngào các thanh kim loại định hình như thép U, V, C, I, H mạ kẽm hoặc thép đen cán nóng, phục vụ rộng rãi trong kết cấu công trình xây dựng.

5. Máy cắt ống laser gia công được những dạng ống và thép hình nào?

5.1. Ống tròn

Cắt đứt phẳng, cắt vát góc xiên và khoét lỗ ren trên các ống tròn đường kính từ 10 mm đến hơn 300 mm. Mâm cặp xoay đều giúp vết cắt liên tục, chu vi vòng tròn chuẩn mực.

5.2. Ống vuông

Gia công các ống hộp vuông quy cách từ 10 x 10 mm đến 250 x 250 mm. Thuật toán điều khiển tự động giảm tốc độ khi đi qua 4 góc bo của hộp vuông giúp góc cắt sắc gọn, không bị cháy xém mép.

5.3. Ống chữ nhật

Xử lý các thanh ống hộp chữ nhật kích thước đa dạng (như 20 x 40 mm, 50 x 100 mm, 100 x 200 mm). Đầu cắt tự động tính toán bù trừ độ cao theo từng cạnh dài và cạnh ngắn trong quá trình phôi xoay.

5.4. Thép hộp

Bao gồm các dòng thép hộp thành mỏng dùng cho nội thất gia dụng đến thép hộp kết cấu thành dày trên 10 – 16 mm dùng cho dầm cột công trình.

5.5. Thép V, U, H và các profile đặc biệt

Gia công các thanh thép góc V, thép kênh U, thép dầm I, H và các ống hình elip, hình quả lê hoặc profile rãnh nhôm định hình. Mâm cặp thông minh tự động thích ứng với tiết diện phôi không đối xứng mà không cần thay đổi chấu kẹp.

5.6. Cắt lỗ, cắt biên dạng và tạo hình trên ống

Thiết bị cho phép khoét các cụm lỗ bắt bu lông, rãnh then, lỗ thông gió nghệ thuật và đặc biệt là cắt ngàm giao tuyến (Saddle Cut) uốn khớp khít khao giữa hai ống giao nhau, tạo mộng khóa tự định vị trước khi hàn.

6. Ưu điểm của máy cắt ống laser trong sản xuất

6.1. Độ chính xác và khả năng lặp lại cao

Hệ thống dẫn động servo kỹ thuật số cùng thước đo góc phân giải cao đảm bảo độ chính xác định vị chiều dài cắt đạt ± 0.1 mm và sai số góc xoay dưới ± 0.05°. Các sản phẩm hoàn thiện đều đồng nhất, nâng cao chất lượng lô hàng.

6.2. Cắt biên dạng phức tạp trực tiếp trên ống

Máy xử lý dễ dàng các biên dạng 3D không gian mà các công cụ cơ khí không thể thực hiện được: cắt mộng mang cá, mộng âm dương, cắt rãnh uốn gập ống không cần phụ kiện co nối.

6.3. Giảm công đoạn gia công sau cắt

Đường cắt laser sạch sẽ, nhẵn phẳng và vuông vắn, loại bỏ hoàn toàn công đoạn cạo mài ba via hay sửa cạnh. Doanh nghiệp có thể chuyển phôi trực tiếp sang dây chuyền hàn hoặc sơn tĩnh điện.

6.4. Tăng năng suất và giảm thời gian chu kỳ

Tốc độ cắt laser trên ống nhanh hơn từ 5 đến 10 lần so với phương pháp cưa đĩa kết hợp khoan lỗ thủ công. Một thanh ống phức tạp có hàng chục lỗ đột và ngàm ghép chỉ mất từ 30 đến 60 giây để hoàn thành.

6.5. Tiết kiệm vật liệu và chi phí nhân công

Phần mềm nesting tối ưu hóa khoảng cách giữa các chi tiết trên cây ống, kết hợp công nghệ cắt chung đường (Common Line Cut) và cơ cấu 3 mâm cặp giảm thiểu phần đuôi phoi vụn, giúp tiết kiệm từ 5% đến 12% tiền mua thép nguyên liệu.

6.6. Dễ tích hợp tự động hóa

Máy dễ dàng kết nối với hệ thống nạp liệu tự động dạng bó, robot bốc dỡ phôi và phần mềm điều hành nhà máy thông minh, hướng tới mô hình xưởng sản xuất tự động không người trực.

7. Ứng dụng của máy cắt ống laser

7.1. Sản xuất kết cấu thép

Gia công dầm giàn không gian, khung nhà tiền chế, lan can cầu đường và tháp truyền tải điện. Các mối ghép ngàm ống khớp nối chính xác giúp công nhân dựng khung công trình nhanh chóng, giảm phụ thuộc vào việc căn chỉnh tại công trường.

7.2. Gia công cơ khí chính xác

Chế tạo trục truyền động, ống lót cơ học, xi lanh giảm chấn, hệ thống đường ống áp lực và các bộ đồ gá kiểm tra (jig) chuyên dụng.

7.3. Sản xuất khung và linh kiện ô tô

Cắt tạo hình các bộ khung gầm xe bus, thanh chống lật xe khách, khung sườn xe máy điện, hệ thống ống xả khí thải và giá đỡ ghế ngồi xe hơi.

7.4. Sản xuất nội thất và thiết bị gia dụng

Chế tạo bàn ghế kim loại, giường bệnh y tế, giá kệ siêu thị, giàn phơi thông minh và khung xe đẩy. Mối cắt sắc nét mang lại giá trị thẩm mỹ cao cấp cho các sản phẩm xuất khẩu.

7.5. Sản xuất máy móc và thiết bị công nghiệp

Chế tạo khung vỏ máy nông nghiệp, máy đóng gói bao bì, băng tải con lăn và khung máy công cụ tải nặng.

7.6. Gia công ống cho hệ thống xây dựng và cơ điện

Cắt xén các tuyến ống cứu hỏa PCCC, ống cấp thoát nước công nghiệp, ống thông gió HVAC và hệ thống giá đỡ treo cáp Unistrut.

8. Cách lựa chọn máy cắt ống laser phù hợp

8.1. Lựa chọn theo loại vật liệu

Xác định vật liệu chính là thép đen, inox hay nhôm. Nếu cắt inox và hợp kim nhôm chiếm tỷ trọng lớn, nên đầu tư hệ thống nguồn laser công suất cao kết hợp đường cấp khí nitơ áp suất cao ổn định.

8.2. Lựa chọn theo đường kính và kích thước ống

Chọn dải làm việc của mâm cặp bao quát kích thước ống thường dùng: dải 10 – 130 mm (như ByTube Star 130) cho ống nội thất nhỏ gọn; dải 19 – 305 mm (như ByTube Star 330 hoặc Han’s Laser TD/T36) cho các loại thép hộp và ống công nghiệp lớn.

8.3. Lựa chọn theo độ dày vật liệu

Chiều dày thành ống lớn nhất quy định mức công suất nguồn phát. Thành ống mỏng dưới 4 mm thích hợp nguồn 1.5kW – 3kW; thành ống dày từ 6 mm đến trên 16 mm bắt buộc phải sử dụng nguồn từ 6kW đến 12kW.

8.4. Lựa chọn theo công suất laser

Doanh nghiệp nên tính toán hệ số dự phòng công suất khoảng 20% để máy vận hành ở mức tải tối ưu, giúp bảo vệ tuổi thọ các mô-đun đi-ốt quang bên trong nguồn phát.

8.5. Lựa chọn theo sản lượng và tần suất vận hành

Nếu nhà xưởng chạy đơn hàng liên tục 3 ca mỗi ngày, bắt buộc phải trang bị hệ thống nạp phôi tự động dạng bó và cơ cấu 3 mâm cặp để tối ưu hóa năng suất và giảm thiểu thời gian dừng máy.

8.6. Lựa chọn theo mức độ tự động hóa

Đánh giá mức độ cần thiết của tính năng cắt vát mép Bevel 3D, hệ thống tự động đo chiều dài ống và cơ cấu phân loại dỡ phôi tự động theo đơn hàng.

8.7. Lựa chọn theo ngân sách đầu tư

Cân đối bài toán tài chính giữa dòng máy tiêu chuẩn châu Âu cao cấp (Bystronic) và dòng máy công nghiệp tối ưu chi phí (Han’s Laser) để đạt điểm hòa vốn kinh tế nhất.

9. So sánh các giải pháp máy cắt ống laser

9.1. So sánh máy cắt ống laser Bystronic và Han’s Laser

Tiêu chí so sánh	Máy cắt ống laser Bystronic (Thụy Sĩ)	Máy cắt ống laser Han’s Laser
Xuất xứ & Định vị	Thương hiệu Thụy Sĩ đỉnh cao toàn cầu	Tập đoàn sản xuất laser hàng đầu châu Á
Cấu trúc mâm cặp	Tự động hóa thiết lập hoàn toàn, tốc độ cao	Đa dạng: 2 mâm cặp khí nén hoặc 3 mâm cặp tải nặng
Gia công profile mở	Xử lý hoàn hảo các biên dạng C, H, I, L	Đáp ứng linh hoạt theo cấu hình tùy chọn
Mức tải trọng phôi	Tối ưu cho tốc độ và năng suất ống chuẩn	Model T36 tải trọng nặng lên tới 1.500 kg
Hệ thống phần mềm	ByVision Tube độc quyền, trực quan cao	BusCNC phản hồi dữ liệu thời gian thực
Mức vốn đầu tư	Phân khúc cao cấp, giá trị thương hiệu lớn	Tối ưu chi phí đầu tư, rút ngắn thời gian hoàn vốn

9.2. So sánh máy cắt ống laser theo công suất

Mức công suất nguồn	Độ dày cắt thép carbon tối ưu	Tốc độ cắt ống mỏng (1 – 2 mm)	Ứng dụng gia công tiêu biểu
1.5kW – 2kW	1 – 5 mm	Nhanh, đường cắt mịn	Ống nội thất, bàn ghế, xe đạp
3kW – 4kW	1 – 8 mm	Rất nhanh, năng suất cao	Khung ô tô, thiết bị thể thao, cơ khí tổng hợp
6kW – 8kW	2 – 14 mm	Cắt đứt cực nhanh	Kết cấu dầm thép, đường ống công nghiệp
10kW – 12kW+	3 – 20 mm+	Xuyên thủng tức thì	Ống công nghiệp nặng, đóng tàu, giàn khoan

9.3. So sánh máy cắt ống laser theo khả năng gia công

Dòng máy 2 mâm cặp tiêu chuẩn phù hợp cho các thanh ống ngắn và tải trọng nhẹ với chi phí hợp lý. Trong khi đó, dòng máy 3 mâm cặp (như Han’s Laser T36) vừa giữ vừa nhả phôi theo chu kỳ, giúp giữ thẳng cây ống dài nặng 12 m và tận dụng tối đa chiều dài vật liệu mà không để lại đoạn thừa lớn.

9.4. So sánh máy cắt ống laser theo mức độ tự động hóa

• Hệ thống nạp phôi thủ công: Phù hợp cơ sở sản xuất nhỏ, đơn hàng biến động liên tục, chi phí đầu tư ban đầu thấp.
• Hệ thống nạp phôi tự động dạng bó (Bundle Loader): Phù hợp nhà máy gia công quy mô lớn, máy tự động gắp ống và cấp liệu liên tục, giảm thiểu 80% sức lao động của công nhân.

9.5. So sánh chi phí đầu tư và hiệu quả vận hành

Đầu tư máy cao cấp Bystronic đem lại độ ổn định lâu dài trên 15 năm và độ chính xác khắt khe phục vụ các tập đoàn đa quốc gia. Lựa chọn dòng máy Han’s Laser giúp chủ xưởng giảm bớt áp lực tài chính ban đầu, hoàn vốn nhanh trong ngắn hạn mà vẫn bảo đảm chất lượng thành phẩm đạt chuẩn quốc tế.

10. Giá máy cắt ống laser và chi phí đầu tư

10.1. Máy cắt ống laser giá bao nhiêu?

Mức giá đầu tư hệ thống máy cắt ống laser trên thị trường dao động từ khoảng 1.1 tỷ đồng cho các dòng máy bán tự động tiêu chuẩn đến hơn 8.5 tỷ đồng cho các tổ hợp máy cao cấp tích hợp đầu cắt vát mép Bevel, hệ thống 3 mâm cặp và tháp nạp phôi tự động.

Dưới đây là bảng tổng hợp báo giá tham khảo theo từng phân khúc model tại Automech:

Model / Dòng máy	Dải đường kính ống (mm)	Chiều dài ống nguyên cây	Cấu hình công nghệ nổi bật	Khoảng giá tham khảo (VNĐ)
Han’s Laser PL2T	20 – 220 mm	6.000 mm	Cấu trúc PL2T ổn định, kinh tế, dễ vận hành	1.1 – 1.6 Tỷ+
Han’s Laser TD Series	20 – 230 mm	6.000 mm	Thiết kế mô-đun, hút bụi áp suất âm, nạp linh hoạt	1.6 – 2.4 Tỷ+
Han’s Laser PD Series	20 – 260 mm	6.000 – 9.000 mm	Đầu kẹp ổn định nhiệt, giám sát số hóa, độ chính xác cao	2.2 – 3.2 Tỷ+
Han’s Laser T36 Series	50 – 360 mm	6.000 – 12.000 mm	3 mâm cặp, tải trọng 1.500 kg, Zero Tailing	3.5 – 5.5 Tỷ+
Bystronic ByTube Star 130	10 – 130 mm	6.500 – 8.500 mm	Tiêu chuẩn Thụy Sĩ, tự động thiết lập toàn diện	4.5 – 6.5 Tỷ+
Bystronic ByTube Star 330	19 – 305 mm	6.500 – 12.500 mm	Xử lý profile mở C, H, I, L, cắt vát Bevel	Từ 5.5 Tỷ+

(Lưu ý: Chi phí chính xác phụ thuộc vào công suất nguồn laser lựa chọn, tùy chọn tháp nạp bó tự động và tỷ giá tại thời điểm ký kết).

10.2. Những yếu tố ảnh hưởng đến giá máy

Giá thành máy chịu tác động từ:

• Thương hiệu xuất xứ (Thụy Sĩ hay châu Á).
• Dải công suất nguồn phát laser Fiber (3kW, 6kW hay 12kW).
• Kết cấu cơ khí mâm cặp (2 mâm cặp hay 3 mâm cặp chịu tải nặng).
• Tính năng cắt vát mép Bevel 3D và mức độ tự động hóa nạp dỡ phôi đi kèm.

10.3. Chi phí vận hành và bảo trì

Bao gồm chi phí tiền điện tiêu thụ (máy và hệ thống làm lạnh Chiller), khí trợ lực (Oxy, Nitơ hoặc khí nén) và các vật tư tiêu hao định kỳ như béc cắt, kính bảo vệ thấu kính và dầu bôi trơn ray trượt. Nhờ hiệu suất quang điện cao của nguồn sợi quang, chi phí điện năng vận hành thấp hơn đáng kể so với các công nghệ cắt nhiệt cũ.

10.4. Chi phí tích hợp tự động hóa

Trang bị thêm tháp cấp phôi dạng bó tự động (Bundle Loader) làm tăng chi phí đầu tư ban đầu từ 500 triệu đến 1.2 tỷ đồng, đổi lại hệ thống giúp giải phóng hoàn toàn nhân công nạp liệu và tăng thời gian máy làm việc hữu ích trong mỗi ca.

10.5. Đánh giá hiệu quả đầu tư và ROI

Thời gian hoàn vốn của máy cắt ống laser thường dao động từ 12 đến 22 tháng. Lợi ích kinh tế đến từ việc tăng gấp 5 lần tốc độ ra hàng, cắt giảm từ 2 đến 4 thợ cơ khí cưa mài lấy dấu và tiết kiệm nguyên liệu tôn ống nhờ thuật toán xếp phôi thông minh.

11. Vì sao nên mua máy cắt ống laser tại Automech?

11.1. Cung cấp máy cắt ống laser từ các thương hiệu quốc tế

Automech là đối tác chiến lược phân phối các dòng máy cắt ống danh tiếng toàn cầu từ Bystronic (Thụy Sĩ) và Han’s Laser, đảm bảo 100% thiết bị nhập khẩu chính hãng với đầy đủ chứng nhận nguồn gốc CO và chất lượng CQ minh bạch.

Máy cắt ống laser có thể tích hợp hệ thống cấp phôi tự động, tối ưu quy trình sản xuất và giảm thao tác thủ công

11.2. Tư vấn cấu hình theo vật liệu và sản lượng

Đội ngũ chuyên gia Automech tiếp nhận trực tiếp bản vẽ chi tiết ống, phân tích dải đường kính và sản lượng mục tiêu để đề xuất model máy tối ưu, loại bỏ tình trạng đầu tư lãng phí công năng.

11.3. Khảo sát và thiết kế giải pháp theo nhà máy

Hỗ trợ khảo sát trực tiếp hiện trường xưởng sản xuất, tư vấn bản vẽ bố trí mặt bằng móng máy chịu lực, sắp xếp luồng luân chuyển bó phôi thép khoa học và tối ưu diện tích thao tác.

11.4. Lắp đặt và chuyển giao công nghệ

Kỹ sư Automech trực tiếp đảm nhận công tác vận chuyển, cân chỉnh độ thăng bằng bệ máy bằng thiết bị đo kiểm giao thoa laser chuẩn xác, chạy thử các mẫu ống thực tế đạt chuẩn dung sai thiết kế trước khi bàn giao nghiệm thu.

11.5. Đào tạo vận hành và bảo trì

Tổ chức đào tạo chuyên sâu trực tiếp tại nhà xưởng trong 1–2 tuần, hướng dẫn chi tiết từng thao tác vận hành, từ việc lập trình 3D trên phần mềm CAM, kỹ năng tối ưu hóa đường cắt lồng phôi đến quy trình kiểm tra bảo dưỡng hệ thống mâm cặp định kỳ an toàn.

11.6. Hỗ trợ kỹ thuật sau bán hàng

Mạng lưới trung tâm kỹ thuật tại Hà Nội, Bắc Ninh, Hải Phòng, Đà Nẵng, Huế và TP.HCM cam kết phản hồi 24/7, cử kỹ sư có mặt xử lý sự cố trong thời gian sớm nhất, kho linh kiện béc cắt và thấu kính luôn sẵn sàng đáp ứng.

11.7. Khả năng tích hợp máy với dây chuyền tự động hóa

Automech sở hữu năng lực thiết kế trọn gói tế bào gia công tự động: kết nối máy cắt ống laser với hệ thống robot hàn tự động, máy uốn ống CNC và phần mềm điều hành sản xuất MES theo hình thức chìa khóa trao tay (Turnkey).

12. Câu hỏi thường gặp về máy cắt ống laser

12.1. Máy cắt ống laser là gì?

Đây là dòng máy công cụ CNC sử dụng chùm tia laser Fiber kết hợp hệ thống mâm cặp quay đồng bộ để cắt đứt, khoét lỗ và tạo hình biên dạng 3D trên các thanh ống kim loại rỗng và thép hình.

12.2. Máy cắt ống laser cắt được những loại ống nào?

Máy gia công được mọi quy cách ống kim loại gồm: ống tròn, ống hộp vuông, ống chữ nhật, ống elip, ống hình oval và các dạng thép hình hở như U, V, C, H, I.

12.3. Máy cắt ống laser có cắt được thép hộp không?

Hoàn toàn cắt xuất sắc. Thuật toán điều khiển CNC tự động giảm tốc độ khi đi qua 4 góc bo của hộp giúp đường cắt sắc sảo, mép cắt phẳng mịn và không bị cháy góc.

12.4. Máy cắt ống laser có thể cắt lỗ và biên dạng phức tạp không?

Có. Máy thực hiện hoàn hảo việc khoét lỗ bu lông, xẻ rãnh then hoa, cắt góc xiên và cắt các đường ngàm giao tuyến khớp nối không gian giữa hai ống giao nhau.

12.5. Nên chọn máy cắt ống laser công suất bao nhiêu?

Cắt ống thành mỏng dưới 4 mm (nội thất, xe đạp) nên chọn công suất 1.5kW – 3kW. Gia công ống kết cấu dày từ 6 mm đến trên 14 mm nên ưu tiên nguồn laser từ 6kW đến 12kW.

12.6. Máy cắt ống laser giá bao nhiêu?

Mức giá đầu tư dao động từ khoảng 1.1 tỷ đồng cho dòng máy phổ thông tiêu chuẩn đến hơn 8.5 tỷ đồng cho các dòng máy cao cấp Thụy Sĩ tích hợp cắt vát mép Bevel và nạp bó tự động.

12.7. Bystronic và Han’s Laser có những dòng máy cắt ống nào?

Bystronic sở hữu các model danh tiếng ByTube Star 130 và ByTube Star 330. Han’s Laser cung ứng dải sản phẩm đa dạng gồm PL2T, TD Series, PD Series và dòng tải nặng 3 mâm cặp T36 Series.

12.8. Automech có lắp đặt và chuyển giao máy cắt ống laser không?

Có. Automech cung cấp dịch vụ trọn gói từ tư vấn thiết kế móng máy, vận chuyển, cân chỉnh quang học đến đào tạo vận hành lập trình và bảo dưỡng định kỳ tận nơi cho khách hàng.

13. Tư vấn máy cắt ống laser cho doanh nghiệp

Automech tư vấn, cung cấp máy cắt ống laser và hỗ trợ lựa chọn cấu hình phù hợp với nhu cầu gia công thực tế của doanh nghiệp

13.1. Xác định vật liệu, kích thước và độ dày ống

Kỹ sư Automech tiếp nhận trực tiếp quy cách phôi ống của khách hàng (chiều dài cây ống, đường kính ngoài, độ dày thành ống và mác thép) để làm căn cứ kỹ thuật chuẩn xác.

13.2. Xác định sản lượng và yêu cầu năng suất

Đánh giá khối lượng phôi cần cắt mỗi ca làm việc để tư vấn phương án nạp liệu thủ công kinh tế hoặc trang bị tháp nạp phôi dạng bó tự động tốc độ cao.

13.3. Lựa chọn công suất và cấu hình máy

Đề xuất công suất nguồn phát (từ 1.5kW đến 12kW), cấu hình 2 mâm cặp hoặc 3 mâm cặp Zero Tailing tương thích với năng lực tài chính của doanh nghiệp.

13.4. Tư vấn giải pháp tự động hóa phù hợp

Hỗ trợ quy hoạch đồng bộ khu vực nạp dỡ phôi, kết nối cánh tay robot hàn và phần mềm quản trị xưởng thông minh theo tiêu chuẩn công nghiệp 4.0.

13.5. Yêu cầu báo giá và demo gia công thực tế

Cung cấp bảng dự toán chi phí minh bạch, gửi tài liệu catalog kỹ thuật và kính mời Quý khách hàng mang trực tiếp phôi ống đến chuỗi Trung tâm Demo của Automech để chạy cắt thử nghiệm thực tế.

13.6. Liên hệ Automech để nhận tư vấn cấu hình

Automech cung cấp máy cắt ống laser cùng các giải pháp gia công phù hợp với yêu cầu về vật liệu, kích thước phôi, độ chính xác và sản lượng của từng doanh nghiệp. Đội ngũ kỹ thuật tư vấn thiết bị, cấu hình và phương án đầu tư phù hợp với nhu cầu gia công thực tế của doanh nghiệp.

Quý doanh nghiệp có nhu cầu đầu tư máy cắt ống laser có thể liên hệ trực tiếp với Automech để được tư vấn cấu hình, ứng dụng và giải pháp phù hợp. Automech đồng hành từ khâu lựa chọn thiết bị đến lắp đặt, vận hành và hỗ trợ kỹ thuật sau đầu tư, góp phần đảm bảo hiệu quả gia công và quá trình sử dụng lâu dài.

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: Số 285 đường Phúc Lợi, P. Phúc Lợi, TP. Hà Nội

Chi Nhánh Đà Nẵng: Số 20 đường Nguyễn Sinh Sắc, P. Hoà Khánh, TP. Đà Nẵng

Chi Nhánh HCM: Số 84 đường 10 KĐT Vạn Phúc, P. Hiệp Bình, TP. Hồ Chí Minh

Đường dây nóng: 0987 899 347

Website: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
