Máy hàn cổng

Trong lĩnh vực chế tạo kết cấu thép, nơi các chi tiết có kích thước lớn, độ dày cao và yêu cầu mối hàn dài, đều, ổn định, thì máy hàn cổng (gantry welding machine) là một thiết bị không thể thiếu trong dây chuyền sản xuất kết cấu thép hiện đại. Không chỉ giúp tăng năng suất, chất lượng, máy hàn cổng còn góp phần giảm thiểu sự phụ thuộc vào tay nghề thợ hàn, nâng cao độ chính xác và tiết kiệm chi phí vận hành.

1. Giới thiệu chung về máy hàn cổng

Được thiết kế theo dạng khung cổng vững chắc, máy có thể di chuyển dọc theo ray dẫn hướng dài lên đến 18m, thực hiện hàn hồ quang chìm (SAW) tự động, cho phép xử lý các dầm chữ H, chữ I, dầm tổ hợp có chiều dài đến 15m, độ cao bản bụng từ 160 – 2000mm.

2. Ứng dụng trong sản xuất kết cấu thép

Máy hàn cổng hiện đang được sử dụng phổ biến trong các nhà máy sản xuất:

• Dầm thép H, I, tổ hợp – khung chịu lực trong nhà công nghiệp, nhà thép tiền chế.
• Cột trụ lớn – trong các công trình hạ tầng như cầu đường, nhà ga, bãi đỗ xe cao tầng.
• Kết cấu giàn thép – cho công trình thể thao, mái vòm lớn.

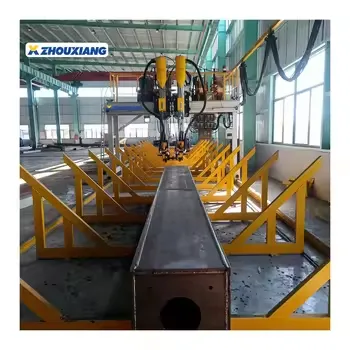

• Dầm hộp, cột chữ T, kết cấu xuất khẩu có tiêu chuẩn kỹ thuật cao.

Máy đặc biệt phù hợp cho những xưởng có sản lượng cao, yêu cầu ổn định chất lượng mối hàn và tối ưu hóa chi phí.

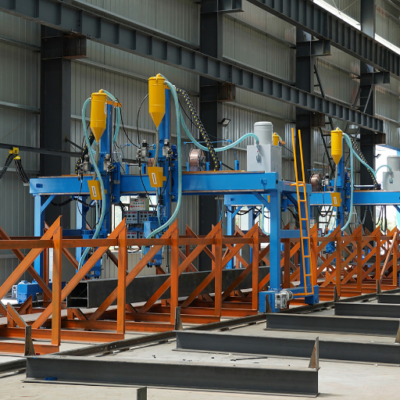

3. Mô tả chi tiết kết cấu máy hàn cổng

3.1. Khung máy dạng cổng (Gantry Frame)

• Khung chính được chế tạo từ thép kết cấu tiêu chuẩn quốc gia, xử lý gia công cơ khí chính xác, giúp hạn chế biến dạng khi vận hành lâu dài.
• Thiết kế dạng cổng đối xứng cho phép hàn hai bên cùng lúc (double-side welding) hoặc tách biệt từng đầu hàn tùy nhu cầu.
• Khả năng chịu lực cao, giảm rung động, đảm bảo độ ổn định của đường hàn.

3.2. Hệ thống di chuyển (Traveling System)

• Sử dụng hai mô-tơ AC điều khiển độc lập hai bên, đồng bộ hóa bằng biến tần giúp khung máy di chuyển ổn định, không lệch hướng.
• Tốc độ có thể điều chỉnh từ 240 – 2400 mm/phút, tùy vào chiều cao mối hàn và đường kính dây hàn.
• Ray dẫn hướng dài 18m, với hành trình hiệu dụng 15m. Ray sử dụng thép loại 24kg tiêu chuẩn, đảm bảo độ cứng và chính xác.
• Có bánh dẫn hướng tích hợp cơ cấu điều chỉnh lệch tâm, ép chặt vào ray, chống trượt, chống rung khi di chuyển.

3.3. Cánh tay hàn (Welding Arm) và cơ cấu nâng

• Mỗi bên cổng được gắn một cánh tay hàn độc lập, có khả năng nâng lên/hạ xuống bằng cơ cấu xích truyền động.
• Phần đầu hàn có thể nổi (floating) tự do theo độ cao mối hàn, giúp giữ đầu hàn luôn bám sát đường hàn dù vật liệu bị cong vênh.
• Tải trọng của cụm đầu hàn được truyền qua bánh dẫn hướng để đảm bảo độ chính xác khi trượt trên ray ngang.

3.4. Cơ cấu dẫn hướng hồ quang (Arc Guide Frame)

• Khung dẫn hướng mỏ hàn có thể xoay 360 độ và nổi theo 3 trục: lên xuống, trái phải, tiến lùi, giúp thích nghi linh hoạt với các mối hàn phức tạp.
• Cảm biến cơ học tracking 3 trục giúp đầu hàn luôn đi đúng đường, ngay cả khi có biến dạng nhẹ trên bề mặt vật hàn.
• Được thiết kế để có thể hàn ngược (trở về) với một đầu mỏ, tiết kiệm thời gian di chuyển.

3.5. Hệ thống cấp dây và thuốc hàn

• Dùng dây hàn đường kính φ4 – φ5 mm, kết hợp với thuốc hàn và bộ hồi thuốc 2 x 50kg.
• Có thể sử dụng cuộn dây đặc biệt từ 50 – 250kg phù hợp với hàn dây đơn hoặc dây đôi (tùy chọn).
• Hệ thống cấp dây và hồi thuốc hoàn toàn tự động, hạn chế thất thoát vật tư.

3.6. Nguồn hàn và hệ thống điều khiển

• Sử dụng 2 bộ máy hàn Lincoln DC1000 hoặc máy hàn hồ quang chìm ZINGZON MZ-1250CU lõi đồng, công suất 100kVA mỗi bộ – giúp đảm bảo độ ổn định và khả năng làm việc liên tục.
• Tủ điện điều khiển tích hợp biến tần, công tắc điều khiển nhanh, đồng hồ hiển thị tốc độ – giao diện thân thiện.
• Hộp điều khiển chính được treo trên khung cổng, có thể di chuyển linh hoạt để quan sát và thao tác gần mối hàn.

3.7. Thông số kỹ thuật tóm tắt

Hạng mục	Thông số
Chiều dài ray	18m
Hành trình hàn hiệu dụng	15m
Chiều rộng cánh dầm H	140 – 800 mm
Chiều cao bản bụng	160 – 2000 mm
Chiều dài chi tiết hàn	4000 – 15000 mm
Tốc độ di chuyển khung	240 – 2400 mm/phút
Tốc độ quay về	3m/phút
Công suất tổng	9.7kW + 2×100kVA nguồn hàn
Nguồn điện	3P/AC 380V/50Hz

4. Ưu điểm vượt trội của máy hàn cổng

1. Tự động hóa hoàn toàn, tiết kiệm lao động.
2. Tăng năng suất gấp 2–3 lần so với hàn thủ công.
3. Đảm bảo chất lượng mối hàn đồng đều, ngấu sâu, thẩm mỹ cao.
4. Giảm sai sót, tăng tỷ lệ mối hàn đạt ngay từ lần đầu.
5. Giảm tiêu hao dây hàn, thuốc hàn nhờ kiểm soát chính xác tốc độ và lượng cấp.
6. Thích nghi nhiều loại chi tiết, kể cả cấu kiện lớn, nhỏ hoặc biến dạng.

5. Lưu ý khi đầu tư máy hàn cổng

5.1. Chọn nhà sản xuất uy tín

• Ưu tiên nhà sản xuất có thiết kế tiêu chuẩn công nghiệp, sử dụng thép chất lượng cao.
• Nguồn hàn nên chọn lõi đồng, công suất lớn, dễ thay thế.

5.2. Lựa chọn nhà cung cấp giàu kinh nghiệm

• Nhà cung cấp cần có đội ngũ kỹ thuật lành nghề, nhiều năm kinh nghiệm trong lĩnh vực như: Automehc, Jinggong, Zhouxiang, Hualian…
• Cung cấp giải pháp trọn gói từ khảo sát đến đào tạo.
• Thời gian hỗ trợ dịch vụ sau bán hàng nhanh chóng, có mặt trước 24h làm việc hoặc 8h làm việc như Automech.

5.3. Xem xét quy mô và đặc thù sản xuất

• Tùy theo sản lượng hằng tháng và chủng loại kết cấu mà chọn máy 1 đầu hay 2 đầu, hành trình bao nhiêu, công suất nguồn thế nào.

6. Automech – Nhà cung cấp máy hàn cổng uy tín, đồng hành cùng nhà máy kết cấu thép Việt Nam

6.1. Dự án tiêu biểu

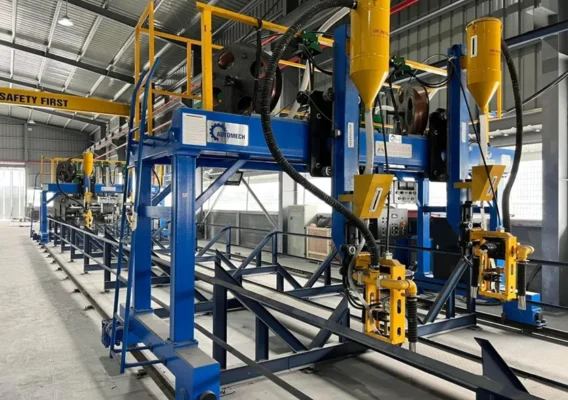

Automech đã lắp đặt thành công nhiều hệ thống máy hàn cổng tại:

• Nhà máy Steel Builder
• Nhà máy Zamil Steel
• Nhà máy Đại Dũng
• …

6.2. Giải pháp tư vấn đầu tư

Automech không chỉ bán máy – mà tư vấn bài toán tổng thể: đầu tư bao nhiêu, layout nhà xưởng ra sao, cần lắp đặt thêm gì để đồng bộ hóa dây chuyền sản xuất.

6.3. Dịch vụ kỹ thuật chuyên sâu

• Kỹ sư Automech hỗ trợ lắp đặt – vận hành – hướng dẫn kỹ thuật tại chỗ.
• Hỗ trợ từ xa nhanh chóng qua điện thoại, Zalo, Zoom.
• Automech luôn có sẵn các phụ kiện, vật tư thay thế tại kho, đội ngũ kỹ thuật có tại 3 miền Bắc, Trung và Nam
• Đội ngũ kỹ thuật của Automech luôn được đào tạo về nghề nghiệp, kỹ thuật lẫn an toàn lao động.

6.4. Automech – Đối tác tin cậy của ngành thép

Automech tự hào là đơn vị đã cung cấp thiết bị và giải pháp công nghệ cho hàng trăm doanh nghiệp trong và ngoài nước. Chúng tôi đặc biệt có thế mạnh trong việc phục vụ các lĩnh vực như kết cấu thép, đóng tàu, và sản xuất kết cấu công nghiệp nặng – những ngành đòi hỏi cao về độ chính xác, độ bền và hiệu suất thiết bị. Ngoài ra, Automech cũng là đối tác tin cậy của nhiều đơn vị chuyên sản xuất kết cấu thép xuất khẩu sang các thị trường khó tính như Hoa Kỳ, Nhật Bản và Liên minh châu Âu (EU). Với kinh nghiệm thực tiễn, hiểu biết sâu rộng về yêu cầu kỹ thuật quốc tế và cam kết đồng hành cùng khách hàng, Automech luôn sẵn sàng mang đến các giải pháp tối ưu, góp phần nâng cao năng lực sản xuất và chất lượng sản phẩm cho đối tác.

7. Kết luận

Máy hàn cổng không chỉ là thiết bị — mà là giải pháp sản xuất toàn diện, giúp nâng cao năng lực cạnh tranh, tăng năng suất, giảm chi phí, kiểm soát chất lượng tốt hơn. Với uy tín và năng lực đã được chứng minh, Automech sẵn sàng là đối tác chiến lược trong quá trình tự động hóa sản xuất kết cấu thép của bạn.
