Máy phay giường

Máy phay giường đóng vai trò xương sống trong phân khúc gia công cơ khí hạng nặng và chế tạo khuôn mẫu cỡ lớn, đảm nhiệm các nguyên công cắt gọt phôi thép khối lượng hàng chục tấn với độ cứng vững vượt trội. Khác biệt hoàn toàn với các dòng máy phay đứng cỡ nhỏ, kết cấu khung cổng đôi (Double Column) kết hợp bệ giường đúc nguyên khối giúp thiết bị triệt tiêu tối đa rung chấn khi ăn dao sâu. Automech cung cấp hệ sinh thái thiết bị phay giường điều khiển số chính hãng từ các thương hiệu hàng đầu như AWEA và ZOPO, mang lại giải pháp công nghệ toàn diện cho các nhà máy công nghiệp.

1. Máy phay giường là gì?

1.1. Định nghĩa máy phay giường

Máy phay giường (Gantry Milling Machine / Double Column Machining Center) là dòng máy công cụ cỡ lớn được thiết kế chuyên biệt để gia công các chi tiết kim loại có kích thước bao hình dài và tải trọng nặng. Kết cấu đặc trưng của máy bao gồm một bệ giường cố định kéo dài vững chắc và bàn làm việc trượt tịnh tiến bên trên, kết hợp hệ thống cột đôi hai bên tạo thành khung vòm chữ H siêu cứng vững.

1.2. Máy phay giường CNC là gì?

Máy phay giường CNC là bước tiến hóa công nghệ khi tích hợp hệ thống điều khiển số máy tính (Computer Numerical Control) vào kết cấu phay giường truyền thống. Máy vận hành tự động theo chuỗi mã lệnh G-code được lập trình từ phần mềm CAD/CAM, điều khiển đồng thời nhiều trục tọa độ nhằm thực hiện các chu trình phay mặt, khoét hốc, khoan lỗ và taro ren với độ chính xác cấp micromet.

1.3. Máy phay giường dùng để gia công những chi tiết nào?

Thiết bị chuyên dùng để tạo hình các sản phẩm cơ khí quy mô lớn như bộ khuôn dập vỏ xe ô tô, khuôn ép cản nhựa, thân bệ máy công cụ, dầm kết cấu thép, vỏ hộp giảm tốc cỡ lớn và mặt bích đường ống chịu áp lực cao. Bên cạnh đó, các cánh tuabin thủy điện và khung thân máy bay cũng được xử lý trên cỗ máy này.

1.4. Khi nào nên sử dụng máy phay giường thay vì máy phay CNC thông thường?

Doanh nghiệp nên chuyển đổi sang máy phay giường khi kích thước phôi vượt quá 1.500 mm hoặc khối lượng phôi nặng trên 2.000 kg. Kết cấu chữ C của máy phay đứng thông thường sẽ bị uốn cong hoặc võng dầm khi mang phôi nặng, dẫn đến sai số hình học. Kết cấu cổng đôi phân bổ lực cắt đồng đều xuống hai trụ sườn giúp giữ vững dung sai kích thước và cho phép bóc tách kim loại với bước tiến lớn.

2. Máy phay giường CNC có những loại nào?

2.1. Máy phay giường CNC 3 trục

Cấu hình 3 trục tịnh tiến tiêu chuẩn gồm trục X (bàn máy dịch chuyển dọc), trục Y (đầu phay dịch chuyển ngang trên dầm) và trục Z (trục chính nâng hạ phương đứng). Dòng máy này phục vụ tối ưu cho việc phay phẳng, phay bậc, phay hốc lòng khuôn 2D/2.5D và khoan lỗ trên các tấm kim loại lớn.

2.2. Máy phay giường CNC 4 trục

Cấu hình tích hợp thêm trục quay A hoặc trục B thông qua bàn xoay phân độ CNC cỡ lớn hoặc đầu phay góc tự động xoay 90 độ. Thiết bị cho phép gia công liên hoàn các bề mặt cạnh bên của phôi hộp mà không cần mất công đoạn cẩu lật và căn chỉnh đồ gá nhiều lần.

2.3. Máy phay giường CNC 5 trục

Đỉnh cao của công nghệ gia công không gian 3D phức tạp với đầu phay hai trục xoay (A/C hoặc B/C) điều khiển đồng thời cùng 3 trục tịnh tiến. Máy tiếp cận phôi từ mọi góc nghiêng, chuyên gia công lòng khuôn có độ dốc sâu, cánh xoắn tuabin gió và các bề mặt khí động học trong ngành hàng không vũ trụ.

2.4. Máy phay giường đứng

Dòng máy có trục chính bố trí theo phương thẳng đứng vuông góc với bàn làm việc. Thiết kế cổng cố định và bàn máy trượt tịnh tiến theo trục X mang lại độ cứng vững cơ học tối đa, là lựa chọn thông dụng trong chế tạo khuôn đúc và linh kiện cơ khí chính xác nặng.

Video: Máy phay giường ZOPO SP-2540

2.5. Máy phay giường ngang

Trục chính được thiết kế nằm ngang song song với mặt phẳng bàn làm việc. Cấu trúc này hỗ trợ khả năng thoát phoi tự do rơi xuống khay chứa bên dưới nhờ trọng lực, loại bỏ hiện tượng đọng phoi trên mặt phôi khi gia công các bề mặt thành bên hoặc khoét lỗ sâu trên lốc máy lớn.

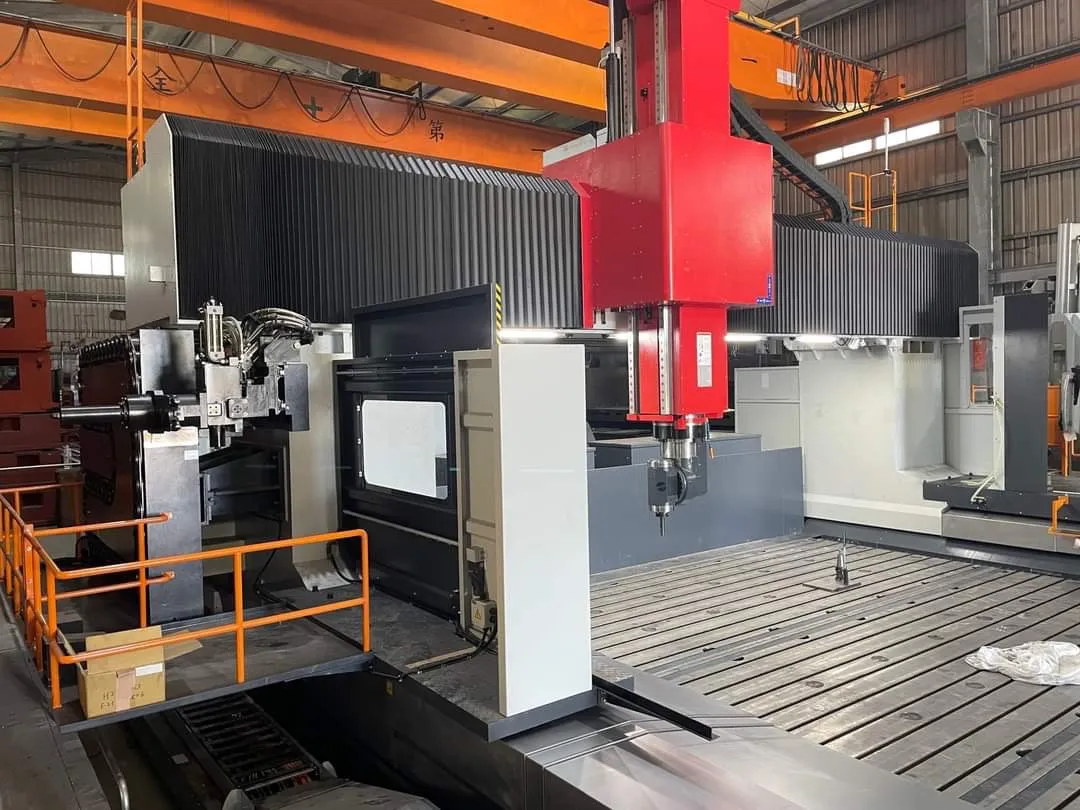

2.6. Máy phay giường gia công chi tiết kích thước lớn

Dòng máy dạng cầu di động (Moving Bridge) hoặc dạng giàn Gantry siêu trường có hành trình trục X kéo dài từ 4.000 mm đến hơn 20.000 mm. Bàn máy được đổ bê tông cố định xuống sàn xưởng trong khi toàn bộ khung cổng di chuyển bên trên, giúp tiết kiệm diện tích nhà xưởng và cho phép gia công các tấm vỏ tàu thủy hoặc dầm cầu thép khổng lồ.

3. Cấu tạo và nguyên lý hoạt động của máy phay giường

3.1. Kết cấu giường máy và thân máy

Giường máy và hai cột trụ sườn được đúc nguyên khối từ gang xám Meehanite hoặc thép đúc chịu lực cao, bố trí mạng lưới gân tăng cứng hình tổ ong dày đặc bên trong. Toàn bộ khối kết cấu trải qua chu trình ủ lão hóa nhiệt kép nhằm khử hoàn toàn ứng suất dư, ngăn chặn biến dạng cơ học và hấp thụ triệt để rung động phát sinh khi cắt phá tải nặng.

3.2. Bàn máy và hệ thống dẫn hướng

Bàn làm việc phay rãnh chữ T tiêu chuẩn có khả năng chịu tải trọng từ 5 tấn đến hơn 30 tấn. Hệ thống dẫn hướng sử dụng ray trượt con lăn tuyến tính (Roller Guideway) chịu tải nặng ở trục X/Y để đạt tốc độ di chuyển nhanh, kết hợp cùng ray trượt hộp tôi cứng (Box Way) tôi cao tần ở trục Z nhằm tăng cường khả năng chống rung khi đầu dao ăn sâu vào phôi thép.

3.3. Trục chính và đầu phay

Cụm trục chính (Spindle) sử dụng côn chuẩn BT50 hoặc HSK-A100 với dải tốc độ từ 6.000 đến 12.000 vòng/phút. Động cơ trục chính công suất 15 kW đến 30 kW kết hợp hộp số giảm tốc hai cấp truyền động bánh răng mang lại mô-men xoắn cực đại ở dải tua thấp, đáp ứng khả năng phay thô dứt khoát trên phôi thép hợp kim.

3.4. Hệ thống truyền động Servo

Các trục chuyển động được kéo bởi hệ thống động cơ AC Servo quán tính lớn thông qua trục vít me bi đường kính lớn mài cấp C3. Cơ chế kéo căng trước hai đầu trục vít (Pre-tension) giúp triệt tiêu hoàn toàn khe hở dọc trục và bù trừ sự giãn nở do nhiệt độ sinh ra trong quá trình máy chạy liên tục nhiều giờ.

3.5. Hệ thống điều khiển CNC

Bộ vi xử lý trung tâm từ các thương hiệu hàng đầu như Fanuc (0i-MF Plus), Siemens (Sinumerik 828D/840D) hoặc Mitsubishi đảm nhận vai trò chỉ huy. Hệ thống hỗ trợ tính năng đọc trước hàng trăm câu lệnh (Look-ahead), tự động tính toán gia tốc mượt mà tại các góc cua để bảo vệ dao và chống hiện tượng giật rung khung máy.

3.6. Hệ thống thay dao tự động ATC

Ổ tích trữ dao dạng xích (Chain Type) chứa từ 30 đến 60 vị trí dao cụ chuẩn BT50. Cánh tay thay dao kép hoạt động bằng cam cơ khí giúp thời gian đổi dao diễn ra êm ái trong khoảng 3 đến 5 giây, bảo đảm nhịp độ sản xuất liên tục mà không đòi hỏi thao tác can thiệp thủ công từ thợ máy.

3.7. Hệ thống làm mát và bôi trơn

Bao gồm bơm tưới dung dịch làm mát áp lực cao xung quanh đầu cắt, hệ thống tưới nguội xuyên tâm trục chính (Through Spindle Coolant – TSC 20 đến 70 bar) và cụm làm lạnh dầu bôi trơn trục chính. Hệ thống bơm mỡ bôi trơn tự động theo chu kỳ giúp bảo vệ bề mặt các con trượt và kéo dài tuổi thọ cụm cơ khí truyền động.

3.8. Nguyên lý vận hành máy phay giường CNC

Khi khởi động chương trình gia công, bộ điều khiển CNC giải mã tệp G-code và điều phối các động cơ servo dịch chuyển bàn máy (trục X) cùng cụm đầu phay (trục Y, Z) đến tọa độ thiết lập. Dao phay quay ở tốc độ cao bóc tách kim loại thừa thành phoi, dòng nước làm mát lập tức cuốn phoi xuống hai rãnh xoắn vít hai bên thành giường. Băng tải phoi bản lề tự động thu gom và đưa phoi ra thùng chứa bên ngoài mà không làm gián đoạn chu trình cắt gọt.

4. Máy phay giường gia công được vật liệu nào?

4.1. Thép carbon

Thép kết cấu carbon như SS400, C45, S50C là vật liệu gia công chủ lực trong ngành chế tạo khung bệ máy. Độ cứng vững của khung cổng đôi cho phép máy sử dụng đài dao phay mặt lớn đường kính 150 – 250 mm để bào phẳng bề mặt các tấm phôi thép dày với năng suất bóc tách phoi vượt bậc.

4.2. Thép hợp kim

Các mác thép khuôn chất lượng cao như SKD11, SKD61, P20, 718, NAK80 sở hữu độ bền cơ học lớn. Động cơ trục chính mô-men xoắn cao kết hợp cùng dao phay gắn mảnh hợp kim giúp xử lý các khối thép đã qua tôi cứng hoặc thép tiền nhiệt luyện mà không làm nứt mẻ mũi cắt hay rung lắc dầm máy.

4.3. Gang

Gang xám (FC250, FC300) và gang cầu (FCD450, FCD500) được ứng dụng rộng rãi để đúc thân vỏ máy công cụ, hộp số và bệ đỡ thiết bị công nghiệp. Khả năng hấp thụ rung động vốn có của gang kết hợp cùng kết cấu cứng cáp của máy phay giường giúp tạo ra các bề mặt trượt đạt độ phẳng và độ vuông góc chuẩn xác.

4.4. Nhôm

Hợp kim nhôm khối (A6061, A7075) có tính mềm dẻo và tản nhiệt nhanh. Khi kết hợp với trục chính vòng tua cao (10.000 – 12.000 vòng/phút), máy phay giường bóc tách các mảng phoi nhôm lớn với tốc độ chạy dao hàng chục mét mỗi phút, mang lại bề mặt bóng sáng ánh kim cho các bộ gá kiểm tra (jig) và dầm hàng không.

4.5. Đồng và hợp kim đồng

Đồng đỏ và đồng thau dạng tấm lớn phục vụ chế tạo bạc lót tua-bin thủy điện và các tấm trao đổi nhiệt trong công nghiệp nặng. Máy kiểm soát bước tiến dao ổn định, ngăn chặn hiện tượng trầy xước bề mặt và tạo nên các rãnh dầu bôi trơn sắc nét.

4.6. Các vật liệu kỹ thuật khác

Bao gồm các dòng thép cường lực chống mài mòn như Hardox, thép chịu nhiệt Inconel, hợp kim titan và các khối nhựa kỹ thuật công nghiệp (POM, Bakelite khổ lớn). Cấu trúc máy đầm chắc kiểm soát nhiệt độ sinh ra tại vùng cắt, giữ nguyên tính chất cơ lý ban đầu của vật liệu kỹ thuật.

5. Ứng dụng của máy phay giường trong sản xuất

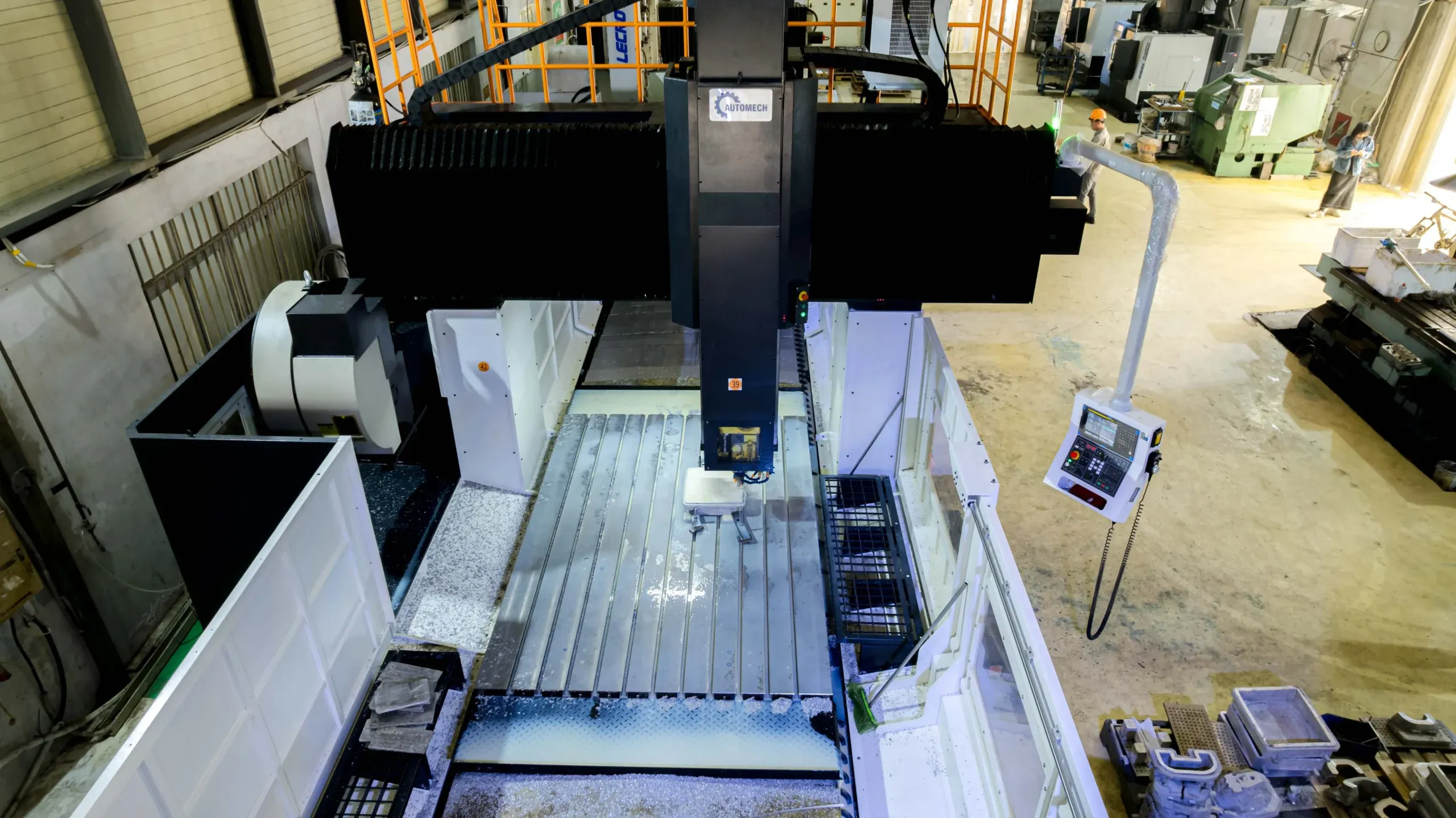

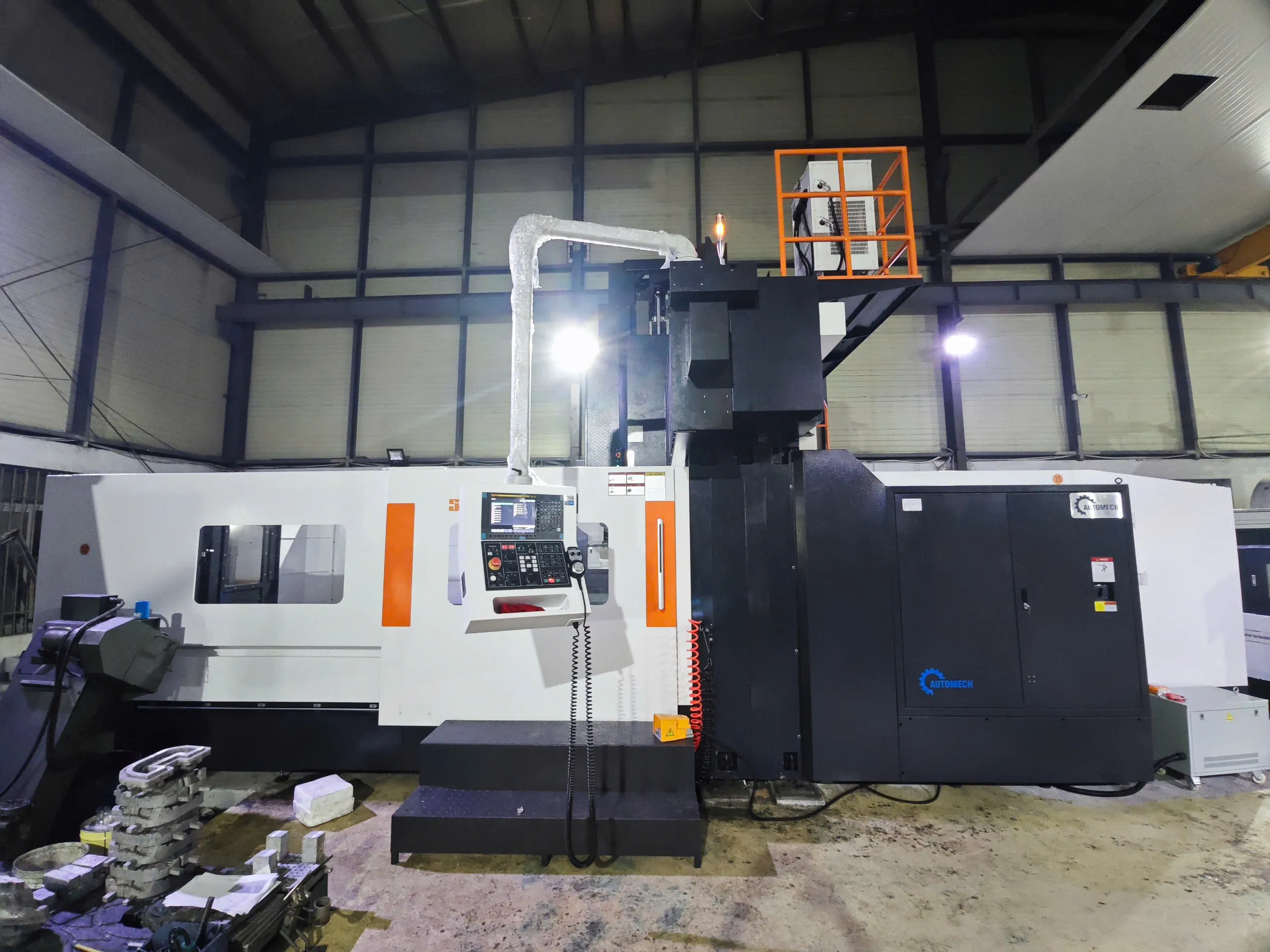

5.1. Gia công khuôn mẫu kích thước lớn

Máy đảm nhận việc gia công toàn bộ lòng cối, chày dập và tấm đế khuôn của các bộ khuôn ép nhựa cản trước ô tô, khuôn vỏ máy giặt, khuôn tủ lạnh và khuôn dập thân vỏ xe hơi. Bề mặt biên dạng 3D sau khi gia công đạt độ tinh xảo cao, giảm thiểu công đoạn đánh bóng thủ công sau đó.

5.2. Gia công khung máy và chi tiết cơ khí lớn

Chế tạo bệ thân máy tiện CNC, dầm ngang máy cắt laser khổ lớn, thân máy ép thủy lực và cột máy công cụ. Việc gia công các rãnh trượt dẫn hướng trên một cỗ máy duy nhất đảm bảo độ thẳng trục và độ song song hoàn hảo trên toàn bộ chiều dài phôi.

5.3. Gia công bản mã, bích và kết cấu thép

Phay phẳng bề mặt các tấm bản mã cầu đường, đục lỗ bu lông liên kết mặt bích đường ống dẫn khí hóa lỏng và gia công mặt tựa dầm thép nhà tiền chế. Máy xử lý nhẹ nhàng các tấm phôi thép dài hàng mét mà không gặp giới hạn không gian kẹp giữ.

5.4. Gia công linh kiện máy công nghiệp

Định hình các khối vỏ hộp giảm tốc hành tinh, thân máy nghiền đá xi măng, gối đỡ vòng bi công nghiệp nặng và thân máy nén khí áp lực cao. Độ đồng tâm giữa các lỗ gối đỡ bạc đạn hai bên thành vỏ được kiểm soát chặt chẽ dưới 0.01 mm.

5.5. Gia công chi tiết ngành ô tô

Sản xuất hàng loạt lốc động cơ tàu thủy, càng treo xe tải nặng, dầm trục cầu xe bus điện và các dưỡng gá lắp ráp hàn thân xe tự động. Sự ổn định kích thước giữa các ca chạy máy bảo đảm tiêu chuẩn kiểm soát chất lượng của các tổ hợp sản xuất ô tô.

5.6. Gia công thiết bị năng lượng và công nghiệp nặng

Tạo hình các chi tiết rotor máy phát điện, trục tua-bin điện gió, van chặn áp suất giàn khoan dầu khí và thân van thủy điện khổng lồ. Khả năng chịu tải trọng phôi hàng chục tấn giúp máy hoàn thành các đơn hàng năng lượng mà không lo hư hại mặt bàn máy.

5.7. Gia công chi tiết hàng không và cơ khí chính xác

Chế tạo bộ khung sườn máy bay, dầm cánh chịu lực hợp kim titan và các thiết bị đồ gá căn chỉnh vệ tinh. Cấu hình máy phay giường 5 trục mang lại bước tiến vượt bậc trong việc hoàn thiện các bề mặt khí động học khắt khe.

6. Ưu điểm của máy phay giường CNC

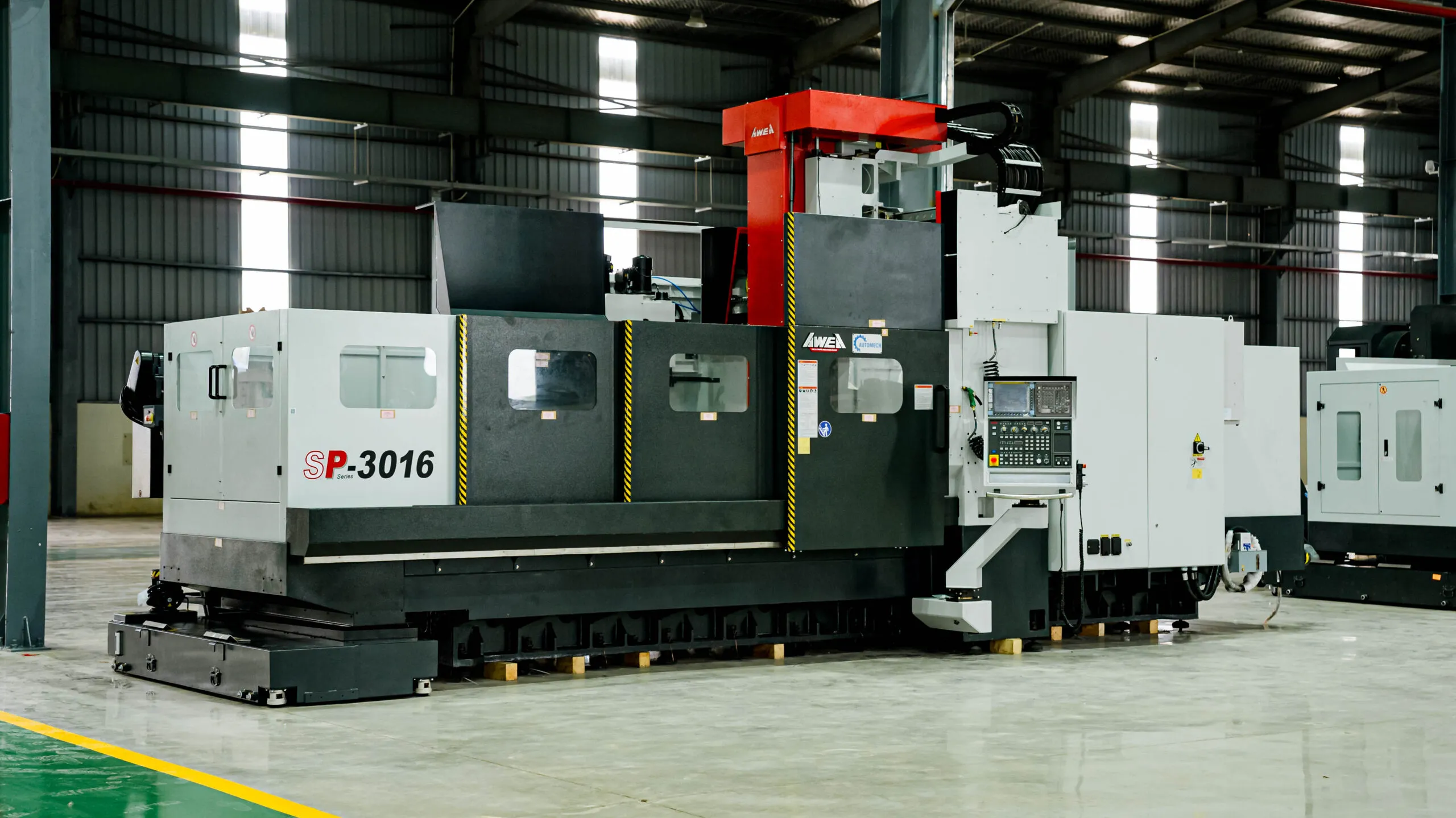

6.1. Gia công được chi tiết kích thước và trọng lượng lớn

Nhờ thiết kế bàn máy dài và khoảng lọt lòng giữa hai cột trụ rộng rãi, thiết bị tiếp nhận an toàn các khối phôi có chiều dài từ 2 mét đến hơn 10 mét cùng tải trọng hàng chục tấn. Điều này mở rộng năng lực nhận thầu các dự án kết cấu siêu trường cho doanh nghiệp.

6.2. Độ cứng vững cao khi phay nặng

Cấu trúc khung cổng đôi khép kín kết hợp cùng thân gang đúc nguyên khối triệt tiêu hiện tượng vặn xoắn cơ học khi trục chính ăn dao với chiều sâu cắt lớn. Nhờ vậy, hiện tượng rung rần đầu dao được loại trừ, bảo vệ bền bỉ các mảnh hợp kim carbide.

6.3. Độ chính xác và độ ổn định cao

Việc bố trí trọng lực chi tiết phân bổ đều trên bệ móng bê tông giúp máy duy trì độ chính xác định vị ± 0.005 mm và độ lặp lại ± 0.003 mm trên toàn bộ hành trình chạy dao dài. Sai số co ngót nhiệt được hạn chế tối đa nhờ hệ thống bôi trơn làm mát chu trình kép.

6.4. Năng suất gia công cao

Động cơ trục chính công suất lớn cho phép bóc tách một lượng thể tích phoi kim loại khổng lồ trong mỗi phút vận hành. Thời gian gia công thô các khối thép lớn được rút ngắn từ 40% đến 60% so với phương pháp sử dụng máy phay đứng thông thường.

6.5. Khả năng gia công biên dạng phức tạp

Khi kết hợp cùng các đầu phay xoay tự động 90 độ hoặc đầu phay 5 mặt, máy có thể gia công 5 bề mặt của khối hộp lớn trong một lần gá đặt phôi. Khả năng nội suy đồng thời đa trục giúp xử lý mượt mà các bề mặt cong 3D tinh xảo.

6.6. Tự động hóa và giảm phụ thuộc nhân công

Quy trình từ thay đổi dao cắt, đo kiểm gốc tọa độ phôi đến thu gom phoi thải đều được lập trình tự động hóa. Một kỹ thuật viên có thể điều khiển vận hành máy hoàn thành các chu trình gia công kéo dài hàng chục giờ liên tục mà không cần can thiệp thủ công.

6.7. Tối ưu chi phí sản xuất dài hạn

Tuổi thọ khung thân gang đúc của máy phay giường kéo dài trên 20 năm vận hành bền bỉ. Tỷ lệ phế phẩm thấp cùng việc tiết kiệm chi phí hao mòn dao cụ giúp doanh nghiệp giảm thiểu giá thành sản xuất trên từng sản phẩm hoàn thiện.

7. So sánh máy phay giường CNC với các dòng máy phay khác

7.1. Máy phay giường CNC và máy phay CNC đứng

Tiêu chí so sánh	Máy phay giường CNC	Máy phay CNC đứng (C-frame)
Kết cấu khung thân	Khung cổng đôi (Double Column) siêu cứng vững	Khung cột đơn hình chữ C
Kích thước phôi tối đa	Phôi khổ lớn, chiều dài từ 2.000 mm đến 10.000 mm	Phôi vừa và nhỏ, chiều dài dưới 1.500 mm
Tải trọng bàn máy	Chịu tải từ 5 tấn đến hơn 30 tấn phôi	Chịu tải thường dưới 1.5 tấn phôi
Khả năng cắt phá tải nặng	Vượt trội, triệt tiêu rung chấn khi ăn dao sâu	Rung lắc khi phay phá khối thép lớn
Không gian chiếm chỗ	Chiếm diện tích nhà xưởng lớn	Nhỏ gọn, dễ bố trí mặt bằng

7.2. Máy phay giường CNC và máy phay ngang

Tiêu chí so sánh	Máy phay giường CNC	Máy phay ngang (HMC)
Hướng trục chính	Trục chính thẳng đứng (hoặc gắn đầu phay góc)	Trục chính nằm ngang cố định
Dạng phôi tối ưu	Tấm phẳng lớn, khung bệ, khuôn dập dài	Chi tiết dạng hộp, thân van, đa mặt đối xứng
Thoát phoi gia công	Cần hệ thống trục xoắn cuốn phoi hai bên thành	Phoi tự rơi xuống đáy khay chứa nhờ trọng lực
Mức độ đầu tư	Tối ưu diện tích làm việc trên mỗi đồng vốn	Chi phí đầu tư cao cho hệ thống bàn xoay Pallet

7.3. Máy phay giường CNC và máy phay 5 trục

Máy phay 5 trục nhỏ gọn dạng bàn xoay nghiêng (Trunnion) chuyên xử lý các chi tiết tinh xảo kích thước dưới 800 mm như cánh quạt turbine mini, thiết bị cấy ghép y tế. Máy phay giường 5 trục (cấu trúc đầu xoay trục A/C) lại giải quyết các bài toán biên dạng phức tạp trên các chi tiết khổng lồ như khuôn dập vỏ xe ô tô hay thân cánh máy bay dài hàng mét.

7.4. Máy phay giường CNC và máy phay cơ

Tiêu chí so sánh	Máy phay giường CNC	Máy phay giường cơ truyền thống
Phương thức vận hành	Tự động hóa qua chương trình G-code số hóa	Điều khiển tay quay và cần số thủ công
Độ chính xác gia công	Đạt mức micromet (± 0.005 mm) đồng nhất	Phụ thuộc hoàn toàn vào tay nghề thợ máy
Gia công biên dạng 3D	Xử lý mượt mà mọi lòng khuôn cong phức tạp	Hạn chế ở các mặt phẳng và đường rãnh thẳng
Năng suất sản xuất	Tốc độ cao, chạy liên tục nhiều ca tự động	Năng suất thấp, tốn nhiều thời gian đo đạc căn chỉnh

7.5. Bảng so sánh máy phay giường theo nhu cầu gia công

Nhu cầu sản xuất	Dòng máy khuyến nghị	Ưu điểm cốt lõi mang lại
Khuôn dập tấm ô tô, bệ máy lớn	Máy phay giường CNC cổng cố định	Độ cứng vững tối đa, chịu tải nặng xuất sắc
Cấu kiện hàng không, cánh turbine 3D	Máy phay giường CNC 5 trục	Gia công không điểm mù, độ mịn bề mặt cao
Tấm vỏ tàu thủy, dầm kết cấu siêu dài	Máy phay giường dạng cầu (Moving Bridge)	Hành trình trục X không giới hạn, bàn tĩnh
Sửa chữa bảo trì chi tiết đơn giản	Máy phay giường cơ truyền thống	Chi phí đầu tư ban đầu thấp, dễ sử dụng

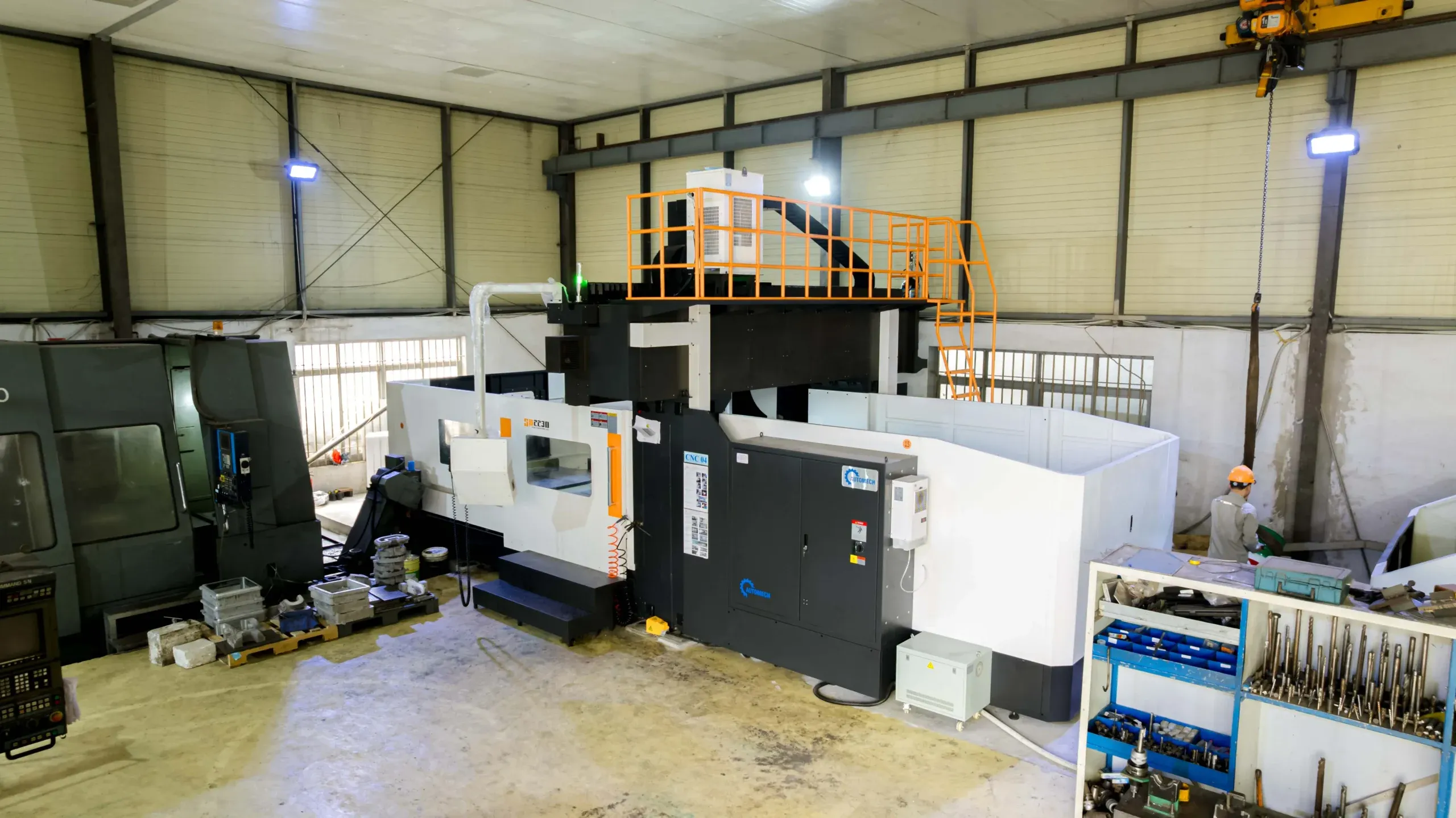

8. Các thông số quan trọng khi chọn máy phay giường

8.1. Kích thước bàn máy

Chiều rộng và chiều dài bàn máy quy định diện tích mặt bằng tiếp nhận phôi gia công. Các quy cách bàn phổ biến trải dài từ 1.200 x 2.000 mm, 2.000 x 3.000 mm đến hơn 3.000 x 6.000 mm.

8.2. Hành trình các trục X, Y, Z

Hành trình trục X (dịch chuyển dọc) từ 2.000 mm đến 10.000 mm; hành trình trục Y (khoảng vượt dầm ngang) từ 1.500 mm đến 4.000 mm; hành trình trục Z (độ nâng hạ đầu phay) thường từ 800 mm đến 1.400 mm nhằm đảm bảo không gian thao tác dao sâu trong lòng khuôn.

8.3. Tải trọng bàn máy

Khối lượng phôi tối đa cho phép đặt lên bàn máy mà không làm suy giảm độ chính xác của hệ thống ray trượt và vít me bi. Cần tính toán gộp cả khối lượng của hệ thống đồ gá kẹp phôi khi chọn thông số tải trọng.

8.4. Công suất và tốc độ trục chính

Công suất động cơ từ 15 kW đến 37 kW cung cấp mô-men xoắn lớn để phá thô thép kết cấu. Dải tốc độ từ 6.000 đến 8.000 vòng/phút dùng cho phay nặng tải, trong khi tốc độ 10.000 đến 15.000 vòng/phút phục vụ phay tinh bề mặt khuôn mẫu nhôm.

8.5. Độ chính xác và độ lặp lại

Độ chính xác định vị (Positioning Accuracy) đạt mức ± 0.005 mm/1.000 mm và độ lặp lại (Repeatability) đạt mức ± 0.003 mm. Các dòng máy trang bị thước đo quang học khép kín giúp loại bỏ hoàn toàn sai số giãn nở nhiệt của trục vít.

8.6. Hệ điều khiển CNC

Khả năng tương thích và năng lực tính toán của bộ điều khiển quyết định tốc độ xử lý bề mặt chi tiết 3D. Các hệ Fanuc 0i-MF Plus, Siemens 828D/840D hoặc Heidenhain TNC640 là các chuẩn mực công nghiệp được ưu tiên hàng đầu.

8.7. Số lượng và khả năng thay dao tự động

Dung lượng ổ tích dao 30, 40 hoặc 60 vị trí dao chuẩn BT50 bảo đảm chứa đủ các loại đài dao phay mặt lớn, dao phay ngón, mũi khoan dài và taro để hoàn thành chi tiết trong một lần nạp chương trình.

8.8. Hệ thống làm mát và thoát phoi

Áp lực bơm dung dịch làm mát trục chính (20 đến 70 bar) cùng kết cấu trục vít xoắn tải phoi hai bên giường giúp giải phóng hàng trăm kilôgam phoi mỗi giờ, ngăn chặn hiện tượng kẹt dao và quá nhiệt phôi.

8.9. Khả năng mở rộng và tự động hóa

Khả năng tích hợp thêm đầu phay góc tự động xoay 90 độ, bàn xoay trục thứ 4/thứ 5 và cổng kết nối dữ liệu mạng xưởng thông minh qua giao thức OPC-UA phục vụ việc giám sát sản xuất từ xa.

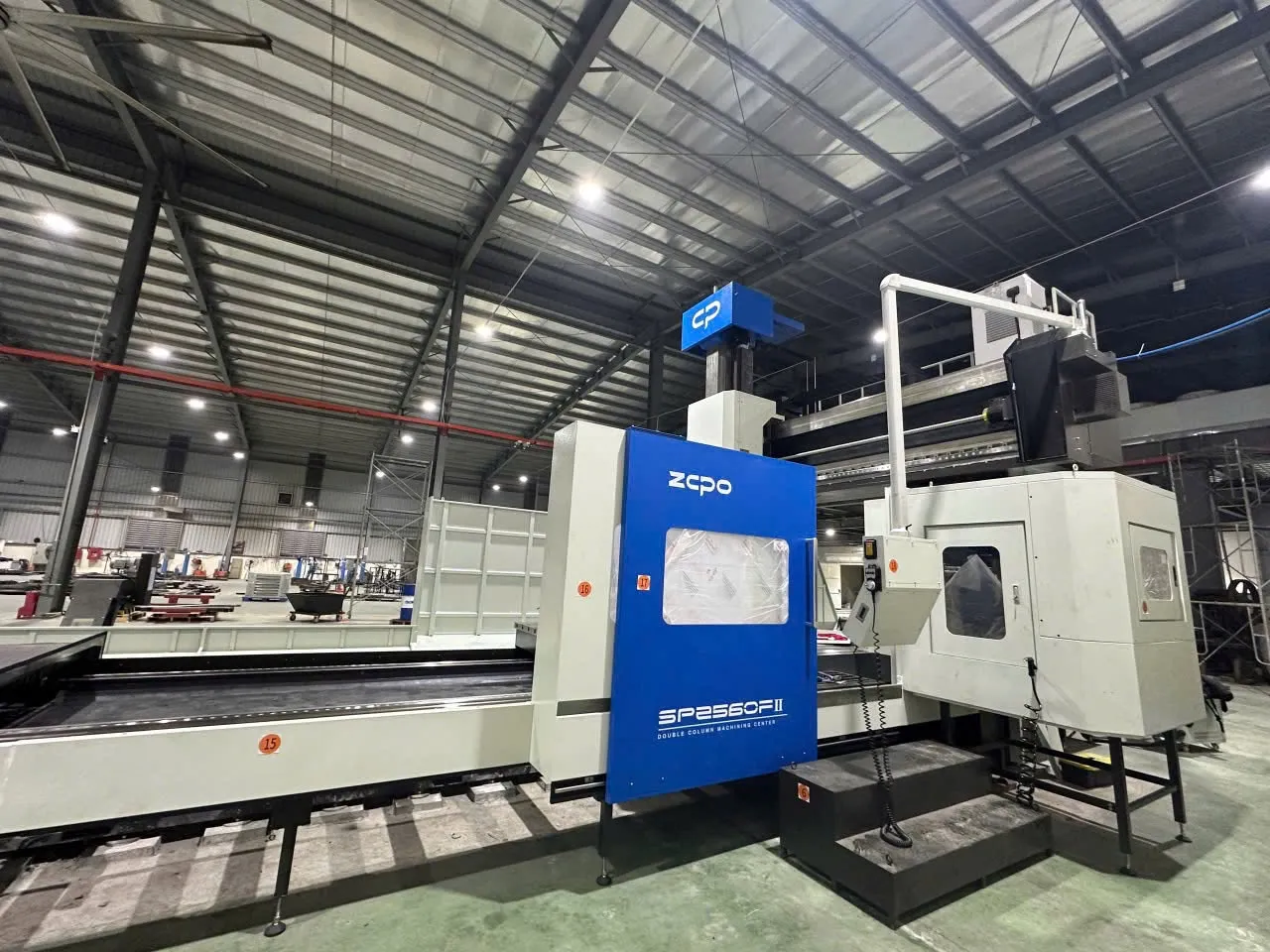

9. Kinh nghiệm chọn mua máy phay giường CNC

9.1. Chọn theo kích thước phôi lớn nhất

Doanh nghiệp cần xác định kích thước bao hình (dài x rộng x cao) của sản phẩm lớn nhất chiếm phần lớn doanh thu. Cần chọn kích thước bàn máy và khoảng hở giữa hai cột trụ (khoảng lọt lòng) rộng hơn kích thước phôi từ 200 mm đến 400 mm để thuận tiện thao tác kẹp giữ đồ gá.

9.2. Chọn theo vật liệu gia công

Nếu gia công thép cứng và gang đúc tải nặng, bắt buộc phải chọn dòng máy có trục Z dùng ray trượt hộp (Box Way) kết hợp trục chính truyền động bánh răng mô-men xoắn lớn. Nếu phay nhôm và khuôn mẫu chính xác cao, nên chọn ray dẫn hướng tuyến tính con lăn tốc độ cao kết hợp trục chính truyền động trực tiếp.

9.3. Chọn theo yêu cầu độ chính xác

Căn cứ vào dung sai ghi chú trên bản vẽ thiết kế để quyết định có trang bị thêm hệ thống thước quang học tuyến tính Heidenhain và gói tự động bù nhiệt hay không, tránh lãng phí vốn đầu tư vào các tính năng không cần thiết.

9.4. Chọn theo sản lượng và công suất nhà máy

Sản xuất hàng loạt chi tiết lốc máy, khung gầm đòi hỏi máy tích hợp ổ dao lớn, cơ cấu thay dao nhanh và đầu phay tự động đổi hướng 5 mặt. Ngược lại, xưởng nhận gia công đơn chiếc theo đơn hàng có thể ưu tiên cấu hình tiêu chuẩn để giảm gánh nặng khấu hao.

9.5. Chọn theo cấu hình trục máy

Cân nhắc giữa cấu hình 3 trục truyền thống hoặc trang bị thêm trục xoay để hoàn thiện sản phẩm trong một lần gá kẹp. Việc đầu tư máy tích hợp đầu phay góc giúp loại bỏ hoàn toàn thời gian cẩu lật và căn chỉnh lại mặt chuẩn của phôi nặng hàng chục tấn.

9.6. Chọn theo hệ điều khiển CNC

Ưu tiên chọn hệ điều khiển CNC đồng bộ với kỹ năng của đội ngũ lập trình viên hiện có tại nhà máy (Fanuc hoặc Siemens). Sự đồng bộ này giúp kỹ thuật viên làm chủ máy móc nhanh chóng và hạn chế tối đa rủi ro thao tác sai gây va chạm máy.

9.7. Chọn theo ngân sách đầu tư và chi phí vận hành

Cân đối giữa mức vốn giải ngân ban đầu với tổng chi phí sở hữu dài hạn. Lựa chọn các thương hiệu uy tín phân phối chính hãng như ZOPO hoặc AWEA tại Automech để đảm bảo an toàn nguồn vốn và được bảo đảm nguồn linh kiện thay thế lâu dài.

10. Máy phay giường Automech cung cấp

10.1. Máy phay giường ZOPO

ZOPO CNC Machine Tool là thương hiệu máy công cụ uy tín hàng đầu Trung Quốc, mang lại giải pháp máy phay giường tối ưu về mặt kinh tế với độ bền bỉ cơ học cao:

• ZOPO SP Series: Dòng máy phay giường 3 trục tiêu chuẩn, kết cấu vững chãi, đáp ứng đa dạng nhu cầu gia công cơ khí tổng hợp và khuôn mẫu.
• ZOPO SP-F Series: Thiết kế cột đôi gia cường siêu cứng vững, hành trình trục mở rộng, phù hợp gia công các bộ khuôn dập hạng nặng và bệ máy công nghiệp.
• ZOPO SP-II Series: Bản nâng cấp toàn diện với tốc độ cắt nhanh, độ chính xác cao, phục vụ cho các nhà máy đòi hỏi nhịp độ sản xuất cường độ lớn.

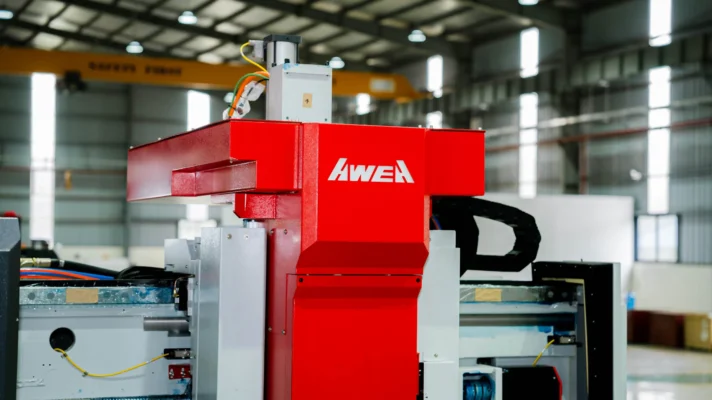

10.2. Các cấu hình máy phay giường AWEA

Automech phân phối dải sản phẩm máy phay giường cao cấp từ tập đoàn AWEA (Đài Loan):

• AWEA BM Series: Trục chính truyền động bánh răng mạnh mẽ, khung đúc nguyên khối siêu cứng, chuyên phá thô các khối thép tải trọng lớn.
• AWEA LP Series: Ray dẫn hướng tuyến tính con lăn tốc độ cao, tối ưu năng suất cho gia công kim loại nhẹ và linh kiện máy khổ rộng.
• AWEA SP Series: Trang bị ray trượt hộp (Box Way) tôi cứng trên trục Z, chuyên dụng cho chi tiết kết cấu thép dày và khuôn dập siêu nặng.

10.3. Thông số kỹ thuật từng model

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng máy phay giường AWEA series LP (bao gồm các model LP-3021, LP-4021, LP-5021, LP-6021) do Automech phân phối, giúp doanh nghiệp dễ dàng đối chiếu và lựa chọn hành trình phù hợp với kích thước phôi:

Thông số kỹ thuật	Đơn vị	LP-3021	LP-4021	LP-5021	LP-6021
Hành trình trục X	mm	3.000	4.000	5.000	6.000
Hành trình trục Y	mm	2.100 (Tùy chọn 2.800)	2.100 (Tùy chọn 2.800)	2.100 (Tùy chọn 2.800)	2.100 (Tùy chọn 2.800)
Hành trình trục Z	mm	760 (Tùy chọn 1.000 / 1.200 / 1.400)	760 (Tùy chọn 1.000 / 1.200 / 1.400)	760 (Tùy chọn 1.000 / 1.200 / 1.400)	760 (Tùy chọn 1.000 / 1.200 / 1.400)
Khoảng cách từ tâm trục chính đến bàn	mm	200 – 960 (Tùy chọn 200 – 1.200 / 1.400 / 1.600)	200 – 960 (Tùy chọn 200 – 1.200 / 1.400 / 1.600)	200 – 960 (Tùy chọn 200 – 1.200 / 1.400 / 1.600)	200 – 960 (Tùy chọn 200 – 1.200 / 1.400 / 1.600)
Khoảng cách giữa các cột	mm	2.300	2.300	2.300	2.300

10.4. Khả năng gia công thực tế

Các dòng máy tại Automech đã được kiểm chứng thực tế tại xưởng khách hàng với khả năng bóc tách phoi thép mác S50C đạt thể tích trên 500 cm³/phút mà dầm máy vẫn giữ độ thăng bằng êm ái. Bề mặt phay tinh khuôn ép nhựa đạt độ bóng mịn đồng đều, kiểm soát dung sai lắp ghép khít khao.

10.5. Hình ảnh và video máy vận hành

Automech xây dựng kho tư liệu thực tế ghi lại cận cảnh quá trình lắp đặt máy phay giường ZOPO SP-2540 và hình ảnh cắt thử phôi thép kết cấu nặng tại trung tâm dịch vụ Bắc Ninh, giúp đối tác có cái nhìn trực quan về quy mô thiết bị.

10.6. Yêu cầu báo giá và tư vấn cấu hình

Khách hàng có thể gửi trực tiếp bản vẽ chi tiết gia công lớn nhất về trung tâm kỹ thuật Automech để nhận bảng tính toán mô phỏng đường chạy dao cùng cấu hình thông số máy tối ưu.

11. Vì sao nên mua máy phay giường tại Automech?.

11.1. Tư vấn cấu hình theo nhu cầu gia công

Chuyên gia Automech trực tiếp phân tích đặc tính phôi thép, dải dung sai và sản lượng mục tiêu để tư vấn chuẩn xác chiều dài bàn máy và công suất trục chính, loại bỏ nguy cơ mua thiếu hành trình hoặc thừa công suất.

11.2. Hỗ trợ lựa chọn máy và công nghệ phù hợp

Chúng tôi hỗ trợ khách hàng so sánh đối chiếu giữa phương án đầu tư thương hiệu AWEA (Đài Loan) hoặc ZOPO (Trung Quốc), phân tích bài toán tài chính và điểm hòa vốn giúp doanh nghiệp tối ưu dòng vốn.

11.3. Lắp đặt và chuyển giao công nghệ

Đội ngũ kỹ sư Automech trực tiếp giám sát thi công móng máy bê tông chịu lực, sử dụng thiết bị đo kiểm giao thoa laser hiện đại để căn chỉnh độ phẳng và độ vuông góc hình học trước khi bàn giao.

11.4. Đào tạo vận hành và lập trình CNC

Tổ chức khóa đào tạo chuyên sâu tận xưởng trong 1 đến 2 tuần, hướng dẫn tỉ mỉ từ việc giải mã cấu trúc G-code, tối ưu hóa đường dao cắt nặng đến quy trình bảo dưỡng bôi trơn máy định kỳ an toàn.

11.5. Bảo hành và hỗ trợ kỹ thuật

Cam kết bảo hành chính hãng từ 12 đến 24 tháng. Mạng lưới trung tâm dịch vụ tại Hà Nội, Bắc Ninh, Hải Phòng, Đà Nẵng, Huế và miền Nam đảm bảo phản hồi 24/7, cử kỹ sư có mặt tại nhà máy trong thời gian nhanh nhất để xử lý sự cố.

11.6. Cung cấp phụ tùng và dịch vụ sau bán hàng

Kho phụ tùng Automech dự trữ sẵn sàng các cụm bạc đạn trục chính, động cơ servo, thước quang học, dao phay mặt và chíp hợp kim chính hãng, đảm bảo dây chuyền sản xuất của khách hàng luôn vận hành thông suốt.

11.7. Giải pháp nâng cấp và tự động hóa máy

Hỗ trợ lắp đặt bổ sung đầu phay góc tự động xoay 90 độ, tích hợp cảm biến đo phôi quang học tự động Renishaw và kết nối máy vào phần mềm điều hành sản xuất xưởng thông minh.

12. Báo giá máy phay giường CNC

12.1. Máy phay giường giá bao nhiêu?

Dưới đây là bảng tổng hợp mức báo giá máy phay giường tham khảo trên thị trường để doanh nghiệp thuận tiện lập dự toán tài chính:

Dòng máy phay giường	Hành trình làm việc X / Y / Z (mm)	Khoảng giá tham khảo (VNĐ)	Phân khúc ứng dụng phù hợp
Máy phay giường cơ truyền thống	1.500 x 1.000 x 600	850 Triệu – 1.4 Tỷ	Xưởng sửa chữa, phay mặt phẳng đơn giản
Máy phay giường CNC cỡ nhỏ (SP-2015)	2.200 x 1.600 x 800	2.2 – 3.2 Tỷ	Khuôn nhựa vừa, bệ máy công nghiệp
Máy phay giường CNC tiêu chuẩn (SP-2540)	4.200 x 2.600 x 1.000	3.5 – 5.5 Tỷ	Khuôn dập ô tô, dầm kết cấu thép lớn
Máy phay giường CNC khổ lớn (SP-3060)	6.200 x 3.200 x 1.200	6.0 – 9.5 Tỷ	Công nghiệp nặng, bồn bể, đường ống lớn
Máy phay giường CNC 5 trục cao cấp	Đa dạng hành trình khổ lớn	Từ 7.5 Tỷ trở lên	Hàng không vũ trụ, cánh tua-bin 3D

(Lưu ý: Mức giá trên mang tính chất tham khảo tổng quan, chi phí thực tế phụ thuộc vào thương hiệu xuất xứ Đài Loan hay Trung Quốc, hệ điều khiển CNC và các tùy chọn đầu phay kèm theo).

12.2. Những yếu tố ảnh hưởng đến giá máy

Giá thành thiết bị được quyết định bởi kích thước khung bệ gang đúc, xuất xứ thương hiệu (AWEA hay ZOPO), công suất vòng tua trục chính, thương hiệu bộ điều khiển (Fanuc, Siemens, Heidenhain) và số lượng vị trí ổ tích dao.

12.3. Chi phí lắp đặt và chuyển giao

Bao gồm chi phí khảo sát địa chất và thi công móng máy bê tông cốt thép chống lún (dao động từ 50 đến 120 triệu đồng), chi phí thuê xe cẩu chuyên dụng 50 – 100 tấn và công tác cân chỉnh laser chuẩn mực.

12.4. Chi phí vận hành và bảo trì

Chi phí tiền điện tiêu thụ (máy công suất 25 – 45 kW), dầu rãnh trượt bôi trơn đường dẫn, dung dịch làm mát pha nước và chi phí thay mới các mảnh insert hợp kim phay phá. Việc tuân thủ lịch bảo dưỡng định kỳ giúp máy hạn chế tối đa nguy cơ dừng máy ngoài kế hoạch.

12.5. Cách tối ưu chi phí đầu tư máy phay giường

Doanh nghiệp nên xác định đúng dải kích thước phôi trọng tâm để chọn hành trình máy phù hợp, tránh mua máy quá lớn làm tăng chi phí móng xưởng và tiền điện. Chọn mua thiết bị từ đơn vị phân phối trực tiếp như Automech giúp nhận được mức giá gốc cạnh tranh cùng chính sách chuyển giao trọn gói.

13. Câu hỏi thường gặp về máy phay giường

13.1. Máy phay giường là gì?

Đây là dòng máy phay công cụ cỡ lớn có kết cấu khung cổng đôi vững chãi và bàn máy dài, chuyên dùng để cắt gọt các chi tiết cơ khí có chiều dài và tải trọng nặng với độ chính xác cao.

13.2. Máy phay giường CNC dùng để làm gì?

Thiết bị ứng dụng để gia công các bộ khuôn dập ô tô, khuôn ép cản nhựa, thân bệ máy công cụ, mặt bích lớn, dầm kết cấu thép và cánh tuabin năng lượng.

13.3. Máy phay giường CNC gia công được vật liệu nào?

Máy gia công hiệu quả mọi vật liệu kim loại nặng gồm: thép kết cấu carbon, thép khuôn hợp kim tôi cứng, gang xám, gang cầu, hợp kim nhôm khối, đồng và titan.

13.4. Máy phay giường CNC 3 trục, 4 trục và 5 trục khác nhau thế nào?

Máy 3 trục di chuyển tịnh tiến X, Y, Z cơ bản; máy 4 trục bổ sung thêm trục quay hoặc đầu phay góc 90 độ; máy 5 trục tích hợp đầu phay xoay hai trục A/C, cho phép tiếp cận và gia công chi tiết 3D từ mọi hướng mà không cần tháo phôi.

13.5. Máy phay giường có gia công được khuôn lớn không?

Hoàn toàn gia công xuất sắc. Thiết bị là công cụ tiêu chuẩn để tạo hình các bộ khuôn dập kim loại tấm và khuôn đúc nhựa cỡ lớn cho ngành sản xuất ô tô và thiết bị gia dụng.

13.6. Nên chọn máy phay giường theo những tiêu chí nào?

Chủ đầu tư cần căn cứ vào kích thước bao hình phôi lớn nhất, tải trọng phôi, mác vật liệu thép, dung sai kỹ thuật bản vẽ và năng lực tài chính của doanh nghiệp.

13.7. Máy phay giường giá bao nhiêu?

Mức giá đầu tư dao động từ 2.2 tỷ đồng cho dòng máy CNC cỡ nhỏ đến hơn 9 tỷ đồng cho các tổ hợp máy phay giường công nghiệp khổ lớn tùy thuộc vào cấu hình cụ thể.

13.8. Automech có hỗ trợ lắp đặt và đào tạo vận hành không?

Có. Đội ngũ kỹ sư của Automech đảm nhận dịch vụ trọn gói từ tư vấn làm móng máy, cẩu hạ định vị, cân chỉnh độ chính xác laser đến đào tạo chuyển giao công nghệ lập trình tận xưởng cho khách hàng.

14. Tư vấn máy phay giường CNC tại Automech

14.1. Tư vấn cấu hình theo phôi và vật liệu

Kỹ sư Automech tiếp nhận trực tiếp bản vẽ 2D/3D của khách hàng, phân tích độ sâu lòng cắt và tính chất cơ lý vật liệu để khuyến nghị cấu hình đầu phay và kết cấu ray trượt tương thích.

14.2. Tư vấn lựa chọn công suất và hành trình máy

Dựa trên kích thước vùng gia công thực tế, chúng tôi đề xuất hành trình các trục X, Y, Z cùng dải công suất động cơ spindle tối ưu, bảo đảm máy vận hành đúng tải trọng.

14.3. Tư vấn giải pháp tự động hóa

Hỗ trợ tích hợp hệ thống thay dao xích dung lượng lớn, đầu phay tự động đổi hướng 5 mặt và các cổng kết nối giám sát dây chuyền sản xuất theo tiêu chuẩn nhà máy thông minh 4.0.

14.4. Đăng ký nhận báo giá và thông số kỹ thuật

Cung cấp bảng dự toán chi phí minh bạch, gửi đầy đủ tài liệu catalog thông số kỹ thuật và bản vẽ bố trí mặt bằng móng máy chi tiết cho chủ đầu tư.

Video: AUTOMECH – Tập kết máy phay giường siêu khủng về với khách hàng tại Bắc Ninh

14.5. Liên hệ Automech để được tư vấn

Automech cung cấp máy phay giường CNC cùng các giải pháp gia công, hỗ trợ doanh nghiệp lựa chọn thiết bị và cấu hình phù hợp với kích thước phôi, yêu cầu gia công, sản lượng và định hướng đầu tư.

Quý doanh nghiệp có nhu cầu đầu tư máy phay giường CNC có thể liên hệ trực tiếp với Automech để được tư vấn về thiết bị, cấu hình và phương án phù hợp. Đội ngũ kỹ thuật đồng hành trong quá trình lựa chọn và triển khai, góp phần đáp ứng hiệu quả các yêu cầu gia công thực tế.

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: Số 285 đường Phúc Lợi, P. Phúc Lợi, TP. Hà Nội

Chi Nhánh Đà Nẵng: Số 20 đường Nguyễn Sinh Sắc, P. Hoà Khánh, TP. Đà Nẵng

Chi Nhánh HCM: Số 84 đường 10 KĐT Vạn Phúc, P. Hiệp Bình, TP. Hồ Chí Minh

Đường dây nóng: 0987 899 347

Website: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
