Máy cắt dây

Máy cắt dây (Wire EDM) giữ vị trí then chốt trong chuỗi công nghệ chế tạo khuôn mẫu và gia công cơ khí chính xác, đảm nhiệm việc bóc tách các biên dạng hình học phức tạp với độ ổn định vượt bậc. Ứng dụng nguyên lý ăn mòn bằng tia lửa điện liên tục, thiết bị cho phép gia công các vật liệu kim loại sau nhiệt luyện có độ cứng lớn mà không phát sinh ứng suất cơ học hay làm biến dạng phôi. Automech cung ứng các dòng thiết bị cắt dây điều khiển số tiên tiến, mang lại giải pháp công nghệ đồng bộ và nâng tầm năng lực sản xuất cho các nhà máy công nghiệp.

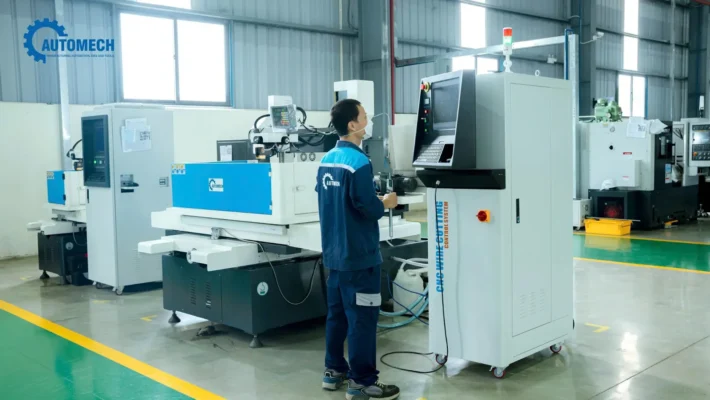

1. Máy cắt dây CNC – Wire EDM chính xác cao tại Automech

1.1. Máy cắt dây là gì?

Máy cắt dây (Wire Electrical Discharge Machining – Wire EDM) là thiết bị công cụ gia công vật liệu dẫn điện bằng phương pháp phóng điện không tiếp xúc. Một sợi dây kim loại mảnh đường kính từ 0.1 mm đến 0.3 mm đóng vai trò điện cực di chuyển liên tục dọc theo quỹ đạo lập trình sẵn. Quá trình phóng tia lửa điện tần số cao giữa dây và phôi làm nóng chảy lớp kim loại vi mô, bóc tách vật liệu theo đường cắt mong muốn.

1.2. Máy cắt dây CNC hoạt động như thế nào?

Quá trình gia công diễn ra ngập hoàn toàn trong chất điện môi cách điện (nước khử ion hoặc dầu chuyên dụng). Bộ nguồn phát xung EDM tạo ra hàng triệu xung điện ngắn mỗi giây, phóng tia lửa điện bóc tách phôi thành các hạt phoi siêu nhỏ. Dòng chất điện môi được bơm áp lực cao cuốn trôi lượng phoi này ra khỏi rãnh cắt, đồng thời hệ thống điều khiển CNC liên tục điều phối bàn máy dịch chuyển theo tọa độ X, Y, U, V với độ phân giải micromet.

1.3. Máy cắt dây Wire EDM gia công được vật liệu nào?

Thiết bị cắt gọt hiệu quả mọi vật liệu có tính chất dẫn điện, không phụ thuộc vào độ cứng cơ học của phôi. Danh mục vật liệu gia công bao gồm thép khuôn đã tôi cứng trên 60 HRC, thép gió, hợp kim carbide vonfram, titan, nhôm, đồng và các kim loại chịu nhiệt cao.

1.4. Vì sao máy cắt dây phù hợp với gia công khuôn và chi tiết chính xác?

Khác với phương pháp phay cơ khí chịu phản lực cắt từ dao, cắt dây phóng điện không tạo ra lực tiếp xúc vật lý lên phôi. Tấm kim loại không bị cong vênh cơ học, góc bo rãnh đạt bán kính R cực nhỏ tương đương bán kính dây điện cực. Độ chính xác kích thước duy trì ở mức 0.001 mm đến 0.003 mm, đáp ứng hoàn hảo tiêu chuẩn khe hở lắp ghép của khuôn dập và khuôn ép nhựa.

2. Máy cắt dây CNC có những loại nào?

2.1. Máy cắt dây EDM

Thuật ngữ chung chỉ các dòng máy gia công phóng điện sử dụng điện cực dây kim loại. Nhóm này bao gồm máy cắt dây tạo hình biên dạng kín/mở và dòng máy đục lỗ mồi EDM (Hole drilling EDM) chuyên dụng để tạo lỗ luồn dây ban đầu trên các khối thép dày hoặc phôi carbide cứng.

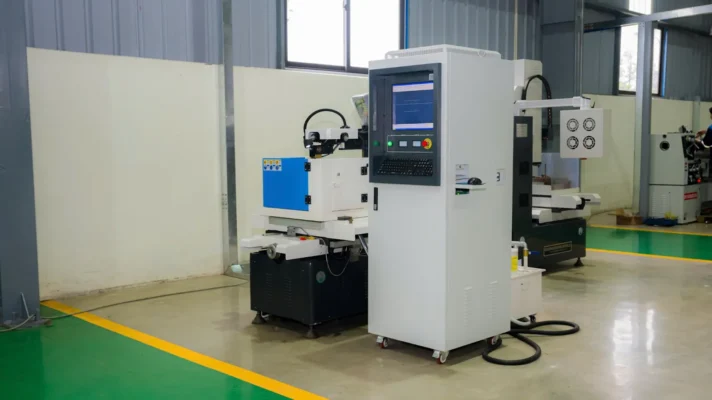

2.2. Máy cắt dây CNC

Dòng máy được điều khiển tự động hoàn toàn bằng hệ thống máy tính số hóa đa trục. Máy có khả năng nội suy đồng thời các trục X, Y cùng các trục phụ U, V để tạo ra các góc nghiêng côn biến thiên linh hoạt. Quá trình bóc tách hình học 3D diễn ra trơn tru theo đúng tệp bản vẽ CAD/CAM.

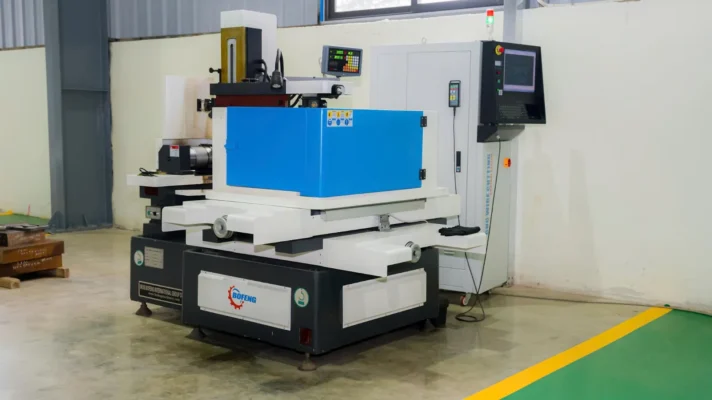

2.3. Máy cắt dây molypden

Máy sử dụng dây kim loại molypden có độ bền kéo cao, vận hành theo cơ chế đảo chiều tua đi tua lại nhiều lần trên lô cuốn (công nghệ Fast Wire hoặc Middle Wire EDM). Chi phí dây điện cực kinh tế do dây được tái sử dụng liên tục, phù hợp cho các xưởng cơ khí gia công phụ tùng phổ thông và chi tiết kết cấu thông thường.

2.4. Máy cắt dây đồng

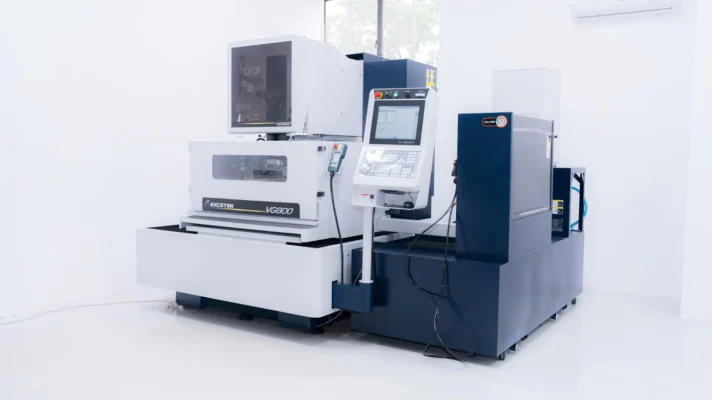

Dòng máy cắt dây chạy chậm (Slow Wire EDM) sử dụng dây đồng thau (brass wire) hoặc dây phủ kẽm di chuyển một chiều duy nhất với tốc độ chậm rồi loại bỏ. Công nghệ này đem lại độ chính xác gia công đạt mức 0.001 mm cùng độ nhám bề mặt nhẵn bóng chuẩn gương, phục vụ chế tạo các bộ khuôn dập chính xác cao.

2.5. Máy cắt dây nhiều lần cắt

Công nghệ cắt đa chu trình (Multi-cut) kết hợp giữa một lần cắt thô phá vật liệu và 2 đến 4 lần cắt tinh bào mòn bề mặt. Các lượt cắt tinh sử dụng năng lượng xung điện cực nhỏ giúp xóa sạch vệt sọc gân cắt, triệt tiêu độ côn của thành phôi và đạt độ nhẵn bóng bề mặt đồng nhất.

2.6. Máy cắt dây tự động

Hệ thống tích hợp cơ chế xỏ dây tự động (Auto Wire Threading – AWT) bằng tia nước áp lực cao, cho phép máy tự luồn dây xuyên qua lỗ mồi phôi chỉ trong vài giây. Máy có thể vận hành xuyên đêm không cần người trực, tự động xử lý nối lại dây và tiếp tục chu trình cắt nếu xảy ra sự cố đứt dây.

3. Công nghệ và cấu tạo máy cắt dây

3.1. Hệ thống phát xung EDM

Bộ nguồn phát xung điện tử kỹ thuật số đóng vai trò trái tim của hệ thống, kiểm soát chính xác thời gian phát xung (On-time), thời gian nghỉ (Off-time) và điện áp đỉnh. Mạch chống tạo hồ quang thông minh tự động giảm dòng phóng điện khi môi trường khe cắt bị nghẽn phoi, ngăn ngừa hiện tượng cháy phôi và bảo vệ dây điện cực.

3.2. Dây điện cực và hệ thống cấp dây

Bao gồm cơ cấu xả dây, các con lăn dẫn hướng và mô tơ kiểm soát lực căng dây tự động bằng phanh điện từ. Lực căng dây được giữ ổn định trong suốt hành trình gia công nhằm triệt tiêu độ rung võng của dây, đảm bảo đường cắt luôn thẳng đứng vuông góc.

3.3. Hệ thống dẫn hướng dây

Cụm dẫn hướng (Wire Guides) chế tạo từ kim cương nhân tạo nguyên khối với lỗ dẫn dây mài bóng chuẩn xác. Bạc dẫn hướng trên và dưới định vị vị trí dây điện cực vững chắc, hỗ trợ cơ cấu nghiêng góc trục U/V để thực hiện các góc cắt côn phức tạp.

3.4. Bàn máy và hệ thống truyền động

Bàn máy gá kẹp phôi được đúc từ gang xám Meehanite hoặc đá granite tự nhiên khử hoàn toàn từ tính, chống ăn mòn hóa học bởi môi trường điện môi. Hệ truyền động sử dụng động cơ AC Servo kết nối trực tiếp với vít me bi đai ốc kép cấp C1/C3 và ray trượt tuyến tính con lăn siêu cứng vững.

3.5. Hệ điều khiển CNC

Giao diện điều khiển công nghiệp tích hợp màn hình cảm ứng sắc nét, hỗ trợ nạp bản vẽ đồ họa và mô phỏng 3D đường chạy dây trước khi phát tia lửa. Hệ điều khiển tự động tính toán bù trừ khe hở phóng điện (Spark Gap) và bán kính góc lượn biên dạng.

3.6. Hệ thống lọc và tuần hoàn chất điện môi

Bao gồm các khoang chứa nước khử ion hoặc dầu gia công, hệ thống bơm áp lực đa tầng, cột hạt nhựa resin trao đổi ion và lõi lọc giấy mịn loại bỏ hạt phoi 3 – 5 µm. Hệ thống duy trì độ dẫn điện của nước trong ngưỡng tiêu chuẩn giúp tia lửa phóng đều đặn.

3.7. Hệ thống làm mát

Cụm làm lạnh chất điện môi tự động điều hòa nhiệt độ dung dịch ngâm phôi ở mức cân bằng 20°C. Việc giữ nhiệt độ chất lỏng ổn định giúp loại bỏ hoàn toàn sự giãn nở vì nhiệt của phôi kim loại và kết cấu bàn máy trong các chu trình cắt kéo dài.

3.8. Hệ thống tự động hóa và giám sát gia công

Thiết bị tích hợp cảm biến đo độ căng dây, cảm biến dòng rò, cảnh báo mực nước và hệ thống camera giám sát từ xa qua mạng nội bộ. Dữ liệu trạng thái gia công được ghi chép liên tục, hỗ trợ kỹ sư theo dõi tiến độ sản xuất minh bạch.

4. Thông số kỹ thuật máy cắt dây cần quan tâm

4.1. Độ chính xác gia công

Độ chính xác định vị kích thước biên dạng của dòng máy cắt dây đồng cao cấp đạt mức ± 0.001 mm đến ± 0.002 mm, trong khi các dòng máy dây molypden đạt dải ± 0.005 mm đến ± 0.01 mm.

4.2. Độ lặp lại

Thông số thể hiện khả năng tái lập vị trí tọa độ của bàn máy qua nhiều chu kỳ làm việc liên tiếp, thông thường đạt giá trị dưới ± 0.002 mm trên các hệ thống cơ khí chuẩn xác cao.

4.3. Tốc độ cắt

Tốc độ cắt được tính bằng diện tích bề mặt phôi bóc tách được trên một đơn vị thời gian (mm²/phút). Tùy thuộc vào chiều dày và công nghệ dây, vận tốc cắt dao động từ 120 mm²/phút đến hơn 300 mm²/phút.

4.4. Kích thước bàn máy

Diện tích mặt bàn máy quy định khoảng không gian gá đặt phôi và bộ đồ gá kẹp. Kích thước bàn phổ thông trải dài từ 500 x 350 mm đến 1.200 x 800 mm đáp ứng đa dạng kích thước phôi khuôn.

4.5. Hành trình các trục

Khoảng dịch chuyển tịnh tiến của trục X, Y thể hiện kích thước bao hình lớn nhất của chi tiết có thể gia công. Hành trình trục Z xác định chiều cao lọt lòng, trong khi hành trình U, V quy định góc cắt nghiêng lớn nhất (thường từ ± 15° đến ± 30° hoặc ± 45°).

4.6. Chiều cao phôi tối đa

Khoảng cách hở giữa đầu dẫn hướng dây trên và mặt bàn máy cho phép đặt các khối thép dày từ 200 mm đến 500 mm vào vùng làm việc mà không xảy ra va chạm cơ học.

4.7. Đường kính dây điện cực

Kích thước dây điện cực thông dụng gồm 0.15 mm, 0.2 mm, 0.25 mm và 0.3 mm. Dây có đường kính càng nhỏ cho phép cắt các góc bo rãnh trong có bán kính R càng hẹp và tinh xảo.

4.8. Độ nhám bề mặt sau gia công

Sau các chu kỳ cắt tinh đa tầng, bề mặt phôi kim loại đạt độ nhám Ra từ 0.2 µm đến 0.4 µm (đối với máy dây đồng) và Ra từ 0.8 µm đến 1.2 µm (đối với máy dây molypden trung cấp).

4.9. Khả năng gia công góc và biên dạng phức tạp

Khả năng điều khiển độc lập 4 trục (X-Y và U-V) cho phép máy tạo hình các chi tiết có biên dạng mặt trên và mặt dưới hoàn toàn khác nhau, ví dụ hình vuông ở đáy chuyển tiếp lên hình tròn ở đỉnh.

5. Máy cắt dây gia công được những vật liệu nào?

5.1. Thép khuôn

Các mác thép khuôn chất lượng cao như SKD11, SKD61, NAK80, DC53 đã qua tôi cứng đạt độ cứng 55 – 62 HRC được cắt gọt ngọt ngào mà không làm mòn mũi dao hay suy giảm độ bền cơ học của vật liệu.

5.2. Thép hợp kim

Thép gió chịu nhiệt (SKH51, M2), thép làm vòng bi (SUJ2) và thép kết cấu hợp kim cao được gia công với độ vuông góc thành phôi hoàn hảo, không bị biến cứng bề mặt do nhiệt lượng tập trung.

5.3. Carbide

Vật liệu hợp kim vonfram cacbua (Tungsten Carbide) siêu cứng và giòn vốn là thách thức đối với các phương pháp tiện phay cơ khí. Máy cắt dây bóc tách các khối carbide dễ dàng, tạo nên các chày dập và khuôn miết chính xác.

5.4. Titan

Hợp kim Titan (Grade 5, Ti-6Al-4V) có tính truyền nhiệt kém và dễ dính dao khi phay. Công nghệ cắt dây EDM xử lý titan nhanh chóng, đường rãnh cắt mịn màng, phục vụ các chi tiết y sinh và hàng không.

5.5. Nhôm

Gia công các khối nhôm hợp kim (A6061, A7075) đòi hỏi mạch phát xung có tính năng bảo vệ chống bám dính oxit nhôm lên dây dẫn hướng. Máy tạo ra các khối tản nhiệt và đồ gá nhôm tinh xảo.

5.6. Đồng và đồng thau

Đồng đỏ nguyên chất và đồng thau có độ dẫn điện dẫn nhiệt vượt trội, dễ dàng tiếp nhận xung điện EDM để tạo hình các điện cực xung khuôn mẫu định hình hoặc thanh cái tiếp xúc điện.

5.7. Các vật liệu dẫn điện có độ cứng cao

Bao gồm vật liệu composite dẫn điện, hợp kim siêu chịu nhiệt Inconel, vật liệu kim cương đa tinh thể (PCD) và graphit mật độ cao dùng làm điện cực đúc.

6. Ứng dụng của máy cắt dây CNC trong sản xuất

6.1. Gia công khuôn dập

Thiết bị là công cụ bắt buộc để cắt các cối dập, chày đột lỗ, tấm dẫn hướng và tấm kẹp trong bộ khuôn dập liên hoàn, khuôn dập vuốt kim loại tấm với khe hở đồng đều giữa chày cối dưới 0.01 mm.

6.2. Gia công khuôn ép nhựa

Cắt các chi tiết insert lòng khuôn, chốt đẩy định hình, rãnh trượt con trượt (slide core) và các vị trí thoát khí hẹp mà dao phay ngón không thể tiếp cận được.

6.3. Gia công chi tiết cơ khí chính xác

Tạo hình các chi tiết máy dạng dĩa, then hoa, ngàm kẹp, cữ định vị và đồ gá kiểm tra (jig) đòi hỏi độ song song và độ thẳng trục khắt khe.

6.4. Gia công bánh răng, cam và biên dạng phức tạp

Cắt trực tiếp các bánh răng có module nhỏ, biên dạng răng thân khai chuẩn xác, đĩa cam phẳng biến thiên phi tiêu chuẩn mà không cần đầu tư bộ dao phay lăn răng đắt tiền.

6.5. Sản xuất dao cụ và chi tiết carbide

Gia công tạo hình các mảnh dao tiện định hình, dao chuốt rãnh, mũi khoan bậc carbide và các con lăn cán thép chịu mài mòn cao.

6.6. Gia công linh kiện điện tử

Cắt các khuôn dập chân cắm vi mạch (lead frame), khuôn dập đầu nối kim loại siêu mỏng với bước dập dày đặc và yêu cầu không ba via.

6.7. Công nghiệp ô tô và công nghiệp phụ trợ

Gia công các van điều áp hệ thống phun nhiên liệu, chi tiết bơm thủy lực áp suất cao và các khuôn dập vỏ xe ô tô cỡ lớn.

6.8. Hàng không và thiết bị y tế

Chế tạo các dụng cụ mổ phẫu thuật nội soi, nẹp xương chỉnh hình từ hợp kim titan, chi tiết khóa khớp máy bay yêu cầu độ tinh khiết bề mặt và an toàn sinh học.

7. Ưu điểm của máy cắt dây CNC

7.1. Độ chính xác gia công cao

Hệ thống điều khiển số kết hợp thước quang tuyến tính khép kín giúp máy duy trì dung sai kích thước đạt mức 0.001 mm, mang lại sự đồng nhất tuyệt đối giữa các lô sản phẩm.

7.2. Gia công được vật liệu có độ cứng lớn

Khả năng cắt gọt không phụ thuộc vào độ cứng vật lý của vật liệu. Phôi thép sau khi nhiệt luyện đạt độ cứng tối đa vẫn được gia công bình thường, loại bỏ nguy cơ chi tiết bị cong vênh nứt nẻ sau tôi.

7.3. Cắt được biên dạng phức tạp

Bán kính dây mảnh cho phép luồn vào các góc nhọn trong lòng chi tiết với bán kính R danh định chỉ từ 0.12 mm đến 0.15 mm, điều mà các loại dao phay cơ khí không thể thực hiện được.

7.4. Giảm biến dạng nhiệt của phôi

Nhiệt lượng sinh ra bởi tia lửa điện được hấp thụ và dập tắt tức thì bởi dòng chất điện môi bao quanh. Vùng ảnh hưởng nhiệt (HAZ) trên bề mặt phôi cực mỏng (dưới 5 µm), giữ nguyên tính chất cơ lý ban đầu của thép.

7.5. Chất lượng bề mặt gia công ổn định

Bề mặt sau khi cắt dây có cấu trúc vi mô dạng hạt lõm đồng đều do phóng điện, không để lại các vết sọc dao định hướng như phay tiện, giúp giữ màng dầu bôi trơn tốt hơn khi làm việc.

7.6. Phù hợp sản xuất chi tiết yêu cầu dung sai chặt

Các cặp chi tiết chày cối sau khi cắt ra có thể lắp ghép khớp nối khít khao ngay lập tức mà không cần tốn thời gian cạo rà hay mài sửa thủ công.

8. So sánh máy cắt dây với các phương pháp gia công khác

8.1. Máy cắt dây CNC và máy phay CNC

Tiêu chí so sánh	Máy cắt dây CNC (Wire EDM)	Máy phay CNC
Nguyên lý cắt gọt	Ăn mòn bằng tia lửa điện không tiếp xúc	Bóc tách phoi bằng dao cắt cơ học tiếp xúc
Độ cứng vật liệu	Cắt tốt mọi kim loại dẫn điện dù đã tôi cứng	Khó phay vật liệu cứng trên 60 HRC, dễ gãy dao
Góc rãnh trong	Bán kính góc R cực nhỏ (tương đương bán kính dây)	Bị giới hạn bởi bán kính mũi dao phay R
Ứng suất dư trên phôi	Hoàn toàn không có lực cắt cơ học	Tồn tại lực ép cơ học, dễ biến dạng phôi mỏng
Tốc độ bóc tách vật liệu	Tốc độ chậm, tính theo diện tích mm²/phút	Tốc độ bóc tách phoi kim loại nhanh hơn nhiều

8.2. Máy cắt dây và máy cắt laser

Tiêu chí so sánh	Máy cắt dây CNC	Máy cắt Laser Fiber
Độ chính xác kích thước	Đạt mức ± 0.001 mm – 0.003 mm	Đạt mức ± 0.03 mm – 0.05 mm
Độ dày phôi gia công	Cắt phôi dày đến 300 – 500 mm dễ dàng	Hạn chế khi phôi thép dày trên 40 – 50 mm
Độ vuông góc mặt cắt	Thành phôi vuông góc thẳng tắp	Thường có độ vát nhẹ ở đáy tấm kim loại dày
Vùng ảnh hưởng nhiệt	Cực nhỏ, chất điện môi làm nguội tức thì	Vùng ảnh hưởng nhiệt lớn hơn, dễ cong vênh

8.3. Máy cắt dây và máy cắt plasma

Công nghệ cắt plasma phục vụ phá phôi kết cấu thép khổ lớn với dung sai rộng (± 1 mm đến ± 2 mm) và để lại bavia dày mép cắt. Ngược lại, máy cắt dây phục vụ chế tạo chi tiết cơ khí tinh xảo với dung sai cấp micromet và bề mặt nhẵn phẳng hoàn hảo.

8.4. Máy cắt dây và EDM xung định hình

Máy xung định hình (Sinker EDM) đòi hỏi doanh nghiệp phải tốn thời gian gia công trước một điện cực hình học bằng đồng hoặc graphit để dập xung hốc mù. Máy cắt dây sử dụng sợi dây kim loại có sẵn trên cuộn xả, cắt xuyên suốt biên dạng thông mà không cần chế tạo điện cực mẫu.

8.5. Khi nào nên sử dụng máy cắt dây?

Doanh nghiệp nên sử dụng máy cắt dây khi cần gia công các chi tiết có khe rãnh hẹp, góc nhọn sắc nét, phôi kim loại đã qua tôi cứng dày hàng trăm milimet, hoặc khi yêu cầu lắp ghép dung sai chặt chẽ mà các công nghệ cắt gọt cơ học không thể đáp ứng được.

9. Các dòng máy cắt dây tại Automech

9.1. Máy cắt dây CNC chính xác cao

Dòng máy cắt dây đồng chậm (Slow Wire EDM) nhập khẩu chính hãng, trang bị thước quang học độ phân giải cao và hệ thống xỏ dây tự động AWT. Thiết bị mang lại độ chính xác đạt chuẩn 0.001 mm, phục vụ sản xuất phụ tùng hàng không và chi tiết y tế.

9.2. Máy cắt dây phù hợp gia công khuôn mẫu

Cấu hình máy sở hữu bàn gá cứng vững, khoảng mở hành trình trục Z lớn kết hợp góc cắt côn lên tới ± 30°. Máy tối ưu hóa cho công tác chế tạo chày cối khuôn dập định hình và các khối khuôn ép nhựa kỹ thuật cao.

9.3. Máy cắt dây cho sản xuất chi tiết cơ khí chính xác

Dòng máy cân bằng giữa năng suất cắt gọt và độ nhám bề mặt, trang bị mạch phát xung cao tần đời mới giúp gia tăng tốc độ bóc tách vật liệu trên 200 mm²/phút mà vẫn bảo vệ bề mặt phôi không bị nứt vỡ.

9.4. Máy cắt dây cho sản xuất số lượng lớn

Dòng máy cắt dây nhiều trục trang bị hệ thống nạp phôi liên hoàn, cơ chế đảo dây thông minh hạn chế đứt dây, cho phép dây chuyền vận hành bền bỉ nhiều ca liên tục với chi phí vật tư tiêu hao thấp.

9.5. Máy cắt dây tích hợp giải pháp tự động hóa

Hệ thống thiết bị được thiết kế sẵn cổng giao tiếp I/O mở, dễ dàng kết nối cùng cánh tay robot gắp phôi và hệ thống đồ gá khí nén chuẩn hóa, hình thành tế bào gia công không người trực 24/7.

10. Bảng thông số so sánh các model máy cắt dây

Dưới đây là bảng thông số so sánh tổng quan giữa dòng máy cắt dây đồng cao cấp và dòng máy cắt dây molypden kinh tế:

Tiêu chí kỹ thuật	Máy cắt dây đồng cao cấp (Slow Wire)	Máy cắt dây Molypden (Middle Wire)
Dây điện cực sử dụng	Dây đồng thau / Dây phủ kẽm (Dùng 1 lần)	Dây kim loại Molypden (Tua lại nhiều lần)
Độ chính xác gia công	± 0.001 mm – 0.002 mm	± 0.006 mm – 0.01 mm
Độ nhám bề mặt (Ra)	Ra 0.2 µm – 0.4 µm (Bóng sáng chuẩn gương)	Ra 0.8 µm – 1.2 µm (Đồng đều)
Tốc độ cắt tối đa	200 – 300 mm²/phút	120 – 180 mm²/phút
Khả năng xỏ dây tự động (AWT)	Có sẵn, luồn dây xuyên qua lỗ mồi siêu tốc	Thao tác luồn dây bằng tay của thợ máy
Môi trường chất điện môi	Nước khử ion hóa (Deionized water)	Dung dịch nhũ tương pha nước chuyên dụng
Chi phí vật tư dây cắt	Cao hơn do thải bỏ dây sau khi chạy	Thấp, tái sử dụng dây nhiều chu trình
Nhu cầu sản xuất tối ưu	Khuôn dập cao cấp, linh kiện vi mô, y tế	Khuôn mẫu tiêu chuẩn, chi tiết cơ khí chung

11. Máy cắt dây giá bao nhiêu?

11.1. Các yếu tố ảnh hưởng đến giá máy cắt dây

Tổng kinh phí mua sắm thiết bị chịu tác động trực tiếp từ công nghệ cắt dây (dây đồng hay dây molypden), kích thước hành trình trục X/Y/Z, xuất xứ hệ thống điều khiển CNC, độ cứng vững của khung gang đúc và việc có tích hợp hệ thống xỏ dây tự động hay không.

11.2. Giá máy theo cấu hình và độ chính xác

Phân khúc dòng máy	Hành trình làm việc X/Y/Z (mm)	Khoảng giá tham khảo (VNĐ)	Phân khúc ứng dụng
Máy cắt dây Molypden cơ bản	320 x 400 x 300 mm	220 – 380 Triệu	Xưởng cơ khí nhỏ, phụ tùng thay thế
Máy cắt dây Molypden nhiều lần cắt	400 x 500 x 350 mm	380 – 650 Triệu	Khuôn dập tiêu chuẩn, linh kiện jig
Máy cắt dây đồng tiêu chuẩn	400 x 300 x 250 mm	850 Triệu – 1.6 Tỷ	Khuôn mẫu độ chính xác cao
Máy cắt dây đồng cao cấp (Có AWT)	600 x 400 x 350 mm	1.8 – 3.2 Tỷ	Linh kiện ô tô, hàng không, y sinh
Máy cắt dây phôi lớn / Côn lớn	Từ 800 x 600 mm trở lên	Trên 3.5 Tỷ	Khuôn dập ô tô lớn, công nghiệp nặng

(Lưu ý: Mức giá nêu trên mang tính chất tham khảo, chi phí chính xác phụ thuộc vào cấu hình phụ kiện và thời điểm triển khai dự án).

11.3. Chi phí dây điện cực và vật tư tiêu hao

Khoản chi phí tiêu hao định kỳ bao gồm cuộn dây đồng (hoặc dây molypden), hạt nhựa resin lọc ion, lõi lọc giấy mịn, tấm dẫn điện cực và bánh dẫn hướng kim quang. Chi phí này chiếm tỷ trọng hợp lý trong giá thành gia công và được bù đắp bởi chất lượng chi tiết vượt trội.

11.4. Chi phí lắp đặt và chuyển giao

Tại Automech, toàn bộ chi phí vận chuyển nâng hạ vào vị trí, thi công nền móng khử rung, cân chỉnh thăng bằng quang học và khóa đào tạo lập trình tận xưởng đều được cung cấp trọn gói minh bạch trong hợp đồng.

11.5. Chi phí bảo trì và vận hành

Bao gồm chi phí điện năng tiêu thụ (khoảng 3 – 5 kWh cho một giờ chạy máy), nước khử ion và công tác vệ sinh thay dầu bôi trơn rãnh trượt định kỳ. Việc duy tu thường xuyên giúp thiết bị duy trì độ bền bỉ suốt hàng chục năm.

11.6. Cách tính hiệu quả đầu tư máy cắt dây

Doanh nghiệp tính toán thời gian thu hồi vốn (ROI) dựa trên đơn giá gia công nhận theo từng giờ hoặc theo diện tích mm² cắt được, trừ đi chi phí dây cắt và nhân công. Với các xưởng nhận gia công khuôn mẫu chất lượng cao, thời gian thu hồi vốn trung bình dao động từ 12 đến 20 tháng.

12. Kinh nghiệm lựa chọn máy cắt dây CNC phù hợp

12.1. Xác định vật liệu cần gia công

Nếu thường xuyên cắt các vật liệu siêu cứng như carbide vonfram, thép gió hoặc titan, doanh nghiệp nên ưu tiên dòng máy có bộ nguồn phát xung kỹ thuật số thế hệ mới để ngăn ngừa tình trạng nứt tế vi mép phôi.

12.2. Xác định kích thước và độ dày phôi

Đo đạc kích thước bao hình và chiều cao khối thép lớn nhất tại xưởng để chọn dải hành trình trục X, Y và trục Z. Cần đảm bảo khoảng hở lọt lòng đủ rộng để công nhân dễ dàng gá đặt và dịch chuyển phôi nặng.

12.3. Xác định yêu cầu độ chính xác

Đơn hàng đòi hỏi dung sai lắp ghép chặt chẽ dưới 0.003 mm và bề mặt bóng sáng bắt buộc phải đầu tư máy cắt dây đồng chạy chậm. Với các yêu cầu dung sai cơ bản quanh mức ± 0.01 mm, máy cắt dây molypden nhiều lần cắt là phương án kinh tế hơn.

12.4. Lựa chọn theo sản lượng

Sản xuất hàng khối lượng lớn yêu cầu bắt buộc trang bị cơ cấu xỏ dây tự động AWT và hệ thống bồn nước hạ cánh nhanh để rút ngắn thời gian chuẩn bị giữa các lần chuyển phôi.

12.5. Lựa chọn hệ thống điều khiển

Nên chọn hệ điều khiển CNC có giao diện thân thiện, hỗ trợ tiếng Anh hoặc tiếng Việt, có chức năng tự động nhận diện biên dạng bản vẽ DXF và tối ưu chu trình cắt góc nhọn để kỹ thuật viên làm chủ nhanh chóng.

12.6. Đánh giá chi phí vận hành

Cân đối bài toán giữa giá mua máy ban đầu và chi phí dây điện cực tiêu hao hàng ngày. Doanh nghiệp cần xác định rõ doanh thu kỳ vọng trên từng sản phẩm để chọn công nghệ dây đồng hay dây molypden cho phù hợp.

12.7. Khả năng mở rộng và tự động hóa

Kiểm tra khả năng tích hợp thêm trục xoay thứ 5 (trục B/C) để gia công các chi tiết xoắn ốc hoặc khả năng kết nối cánh tay robot cấp phôi nhằm chuẩn bị cho lộ trình tự động hóa xưởng sau này.

13. Dịch vụ máy cắt dây tại Automech

13.1. Tư vấn lựa chọn máy theo nhu cầu sản xuất

Đội ngũ chuyên gia Automech tiếp nhận trực tiếp bản vẽ kỹ thuật chi tiết của khách hàng, phân tích yêu cầu dung sai và năng suất mục tiêu để đề xuất cấu hình máy phù hợp, tối ưu ngân sách đầu tư.

13.2. Lắp đặt và cân chỉnh máy

Kỹ sư Automech trực tiếp đảm nhận công tác định vị bệ máy, cân bằng ni-vô điện tử và hiệu chuẩn độ vuông góc các trục chuyển động bằng thiết bị đo kiểm giao thoa quang học hiện đại.

13.3. Đào tạo vận hành và chuyển giao công nghệ

Xây dựng khóa huấn luyện bài bản tận xưởng, hướng dẫn tỉ mỉ từ việc tối ưu thông số xung điện, phương pháp bù dây, bù góc côn đến kỹ năng xử lý an toàn khi xảy ra sự cố nghẽn dây.

13.4. Cung cấp dây cắt và vật tư tiêu hao

Kho vật tư của Automech luôn sẵn sàng đầy đủ các loại dây đồng thau, dây phủ kẽm, dây molypden chất lượng cao, hạt nhựa resin lọc ion và dầu làm mát chuyên dụng, đảm bảo chuỗi cung ứng vật tư thông suốt.

13.5. Cung cấp linh kiện và phụ kiện thay thế

Dự trữ sẵn kho các cụm dẫn hướng kim cương, bánh xe kéo dây, tấm dẫn điện cực, bơm áp lực và bo mạch điều khiển nguồn xung chính hãng, sẵn sàng thay thế nhanh chóng khi có yêu cầu.

13.6. Bảo trì và bảo dưỡng định kỳ

Cung cấp các gói dịch vụ bảo dưỡng định kỳ, kiểm tra độ rơ cơ khí, súc rửa hệ thống lọc tuần hoàn và hiệu chuẩn lại độ chính xác phóng điện giúp thiết bị duy trì năng suất bền bỉ.

13.7. Hỗ trợ kỹ thuật sau bán hàng

Mạng lưới trung tâm kỹ thuật tại Hà Nội, Bắc Ninh, Hải Phòng, Đà Nẵng, Huế và miền Nam cam kết phản hồi 24/7, cử kỹ sư có mặt tận nơi xử lý sự cố trong thời gian sớm nhất để dây chuyền không bị gián đoạn.

13.8. Tích hợp máy vào dây chuyền tự động hóa

Automech sở hữu năng lực thiết kế trọn gói tế bào gia công tự động gồm máy cắt dây kết hợp cánh tay robot gắp phôi và hệ thống đồ gá kẹp không người trực theo tiêu chuẩn Smart Factory.

14. Vì sao nên mua máy cắt dây tại Automech?

14.1. Giải pháp thiết bị cho gia công cơ khí chính xác

Automech cung cấp dải sản phẩm hoàn chỉnh, được nhập khẩu chính hãng từ các thương hiệu công cụ uy tín quốc tế, đầy đủ chứng nhận xuất xứ CO và chất lượng CQ minh bạch.

14.2. Tư vấn cấu hình theo yêu cầu thực tế

Chúng tôi tiếp cận theo hướng cung cấp giải pháp kỹ thuật tổng thể, giúp khách hàng lựa chọn cấu hình máy sát với yêu cầu chi tiết gia công, tránh lãng phí vốn đầu tư vào các tính năng không cần thiết.

14.3. Đội ngũ kỹ thuật và dịch vụ tại Việt Nam

Lực lượng kỹ sư cơ điện tử và tự động hóa giàu kinh nghiệm thực tế, được đào tạo chuyên sâu bởi các chuyên gia quốc tế, làm chủ hoàn toàn công nghệ gia công tia lửa điện.

14.4. Cung cấp vật tư và phụ kiện đồng bộ

Khách hàng không phải bận tâm tìm kiếm vật tư bên ngoài nhờ hệ sinh thái cung ứng phụ kiện toàn diện từ dây cắt, bộ lọc đến dầu gia công chính hãng sẵn có tại kho Automech.

14.5. Hỗ trợ vận hành và bảo trì lâu dài

Cam kết đồng hành cùng doanh nghiệp trong suốt vòng đời thiết bị, hỗ trợ kỹ thuật liên tục, chia sẻ kinh nghiệm xử lý các biên dạng phôi khó và tối ưu hóa chi phí sản xuất.

14.6. Giải pháp tích hợp tự động hóa cho nhà máy

Khả năng tích hợp đồng bộ từ máy phay CNC, máy tiện CNC, máy cắt laser đến máy cắt dây và hệ thống phần mềm quản lý xưởng thông minh theo hình thức chìa khóa trao tay (Turnkey).

15. Câu hỏi thường gặp về máy cắt dây

15.1. Máy cắt dây là gì?

Đây là máy công cụ sử dụng sợi dây kim loại mảnh chuyển động liên tục phóng tia lửa điện để bóc tách vật liệu dẫn điện theo bản vẽ số hóa, đem lại độ chính xác cao và không tạo lực cơ học lên phôi.

15.2. Máy cắt dây CNC khác gì máy cắt dây thông thường?

Máy CNC được chỉ huy tự động bằng máy tính, điều khiển đồng thời nhiều trục tọa độ (X, Y, U, V), cho phép cắt các biên dạng cong phức tạp và góc nghiêng côn mà dòng máy cơ truyền thống không làm được.

15.3. Máy cắt dây có thể cắt được vật liệu nào?

Thiết bị cắt gọt mọi vật liệu có tính chất dẫn điện: thép tôi cứng, thép hợp kim, carbide vonfram, titan, nhôm, đồng, đồng thau và graphit.

15.4. Máy cắt dây có độ chính xác bao nhiêu?

Dòng máy cắt dây đồng cao cấp đạt độ chính xác định vị ± 0.001 mm đến ± 0.002 mm, trong khi các dòng máy dây molypden đạt mức ± 0.006 mm đến ± 0.01 mm.

15.5. Máy cắt dây có cắt được thép tôi không?

Hoàn toàn cắt được. Do nguyên lý bóc tách bằng nhiệt tia lửa điện vi mô, độ cứng của thép sau khi tôi luyện không làm ảnh hưởng đến khả năng cắt của máy.

15.6. Máy cắt dây dùng dây đồng hay dây molypden?

Tùy thuộc vào yêu cầu công việc. Dây đồng phục vụ các sản phẩm đòi hỏi độ chính xác cao và bề mặt bóng gương (dây dùng một lần). Dây molypden phục vụ các công việc gia công cơ bản với chi phí vật tư tiết kiệm (dây tua lại nhiều lần).

15.7. Máy cắt dây giá bao nhiêu?

Mức giá đầu tư dao động từ 220 triệu đến 650 triệu đồng cho dòng máy molypden kinh tế, và từ 850 triệu đến trên 3 tỷ đồng cho các dòng máy cắt dây đồng chính xác cao có xỏ dây tự động.

15.8. Nên chọn máy cắt dây theo tiêu chí nào?

Doanh nghiệp nên căn cứ vào kích thước phôi lớn nhất, độ dày phôi, độ chính xác yêu cầu trên bản vẽ, sản lượng hàng tháng và khả năng tài chính của đơn vị.

15.9. Automech có cung cấp dây cắt và phụ kiện không?

Có. Automech luôn dự trữ sẵn kho đầy đủ các chủng loại dây đồng, dây molypden, hạt nhựa resin lọc ion, bánh dẫn hướng và phụ kiện tiêu hao chính hãng.

15.10. Automech có hỗ trợ lắp đặt và bảo trì máy cắt dây không?

Có. Chúng tôi đảm nhận dịch vụ trọn gói từ vận chuyển, lắp đặt định vị, cân chỉnh quang học, chạy thử mẫu phôi đến đào tạo chuyển giao công nghệ và bảo trì định kỳ tận xưởng.

16. Liên hệ Automech để tư vấn máy cắt dây CNC

16.1. Tư vấn model và cấu hình phù hợp

Đội ngũ kỹ sư ứng dụng Automech tiếp nhận yêu cầu kỹ thuật, phân tích bản vẽ sản phẩm để đưa ra cấu hình máy tương thích, tối ưu công năng và bảo đảm an toàn nguồn vốn đầu tư.

16.2. Đăng ký nhận báo giá

Cung cấp bảng dự toán tài chính minh bạch, liệt kê rõ ràng thông số kỹ thuật, xuất xứ linh kiện và các gói dịch vụ phụ trợ đi kèm cùng chính sách thanh toán linh hoạt.

16.3. Đăng ký demo và đánh giá khả năng gia công

Kính mời Quý khách hàng mang trực tiếp phôi vật liệu của đơn vị mình đến hệ thống Trung tâm Demo của Automech để chạy cắt thử nghiệm, kiểm tra dung sai kích thước và đo độ nhám bề mặt thực tế.

16.4. Nhận tư vấn giải pháp máy cắt dây cho nhà máy

Automech cung cấp máy cắt dây CNC cùng các giải pháp gia công phù hợp với yêu cầu về vật liệu, độ chính xác và sản lượng của từng doanh nghiệp. Đội ngũ kỹ thuật hỗ trợ tư vấn thiết bị, cấu hình và phương án đầu tư dựa trên nhu cầu gia công thực tế.

Quý doanh nghiệp có nhu cầu đầu tư máy cắt dây CNC có thể liên hệ trực tiếp với Automech để được tư vấn và hỗ trợ thông tin về thiết bị, ứng dụng cũng như dịch vụ kỹ thuật. Automech đồng hành từ khâu lựa chọn thiết bị đến hỗ trợ vận hành, góp phần đảm bảo hiệu quả đầu tư và quá trình sử dụng lâu dài.

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: Số 285 đường Phúc Lợi, P. Phúc Lợi, TP. Hà Nội

Chi Nhánh Đà Nẵng: Số 20 đường Nguyễn Sinh Sắc, P. Hoà Khánh, TP. Đà Nẵng

Chi Nhánh HCM: Số 84 đường 10 KĐT Vạn Phúc, P. Hiệp Bình, TP. Hồ Chí Minh

Đường dây nóng: 0987 899 347

Website: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
