Máy Phun bi làm sạch

Trong ngành gia công kết cấu thép, phun bi làm sạch dầm là công đoạn quan trọng để đạt được độ bền và độ thẩm mỹ cao cho công trình. Máy phun bi tự động là một phát minh nhằm tự động hóa quá trình làm sạch dầm để nâng cao năng suất và chất lượng cho công đoạn này.

1. Giới thiệu chung về máy phun bi làm sạch dầm

1.1. Máy phun bi làm sạch dầm là gì?

Máy phun bi làm sạch dầm là một thiết bị cơ khí chuyên dụng, được thiết kế nhằm phục vụ mục đích làm sạch bề mặt các sản phẩm kim loại, đặc biệt là các loại dầm thép hình chữ H, I, U hoặc dạng hộp. Thiết bị này sử dụng dòng bi thép (hoặc bi gang) được phun với tốc độ cao nhờ hệ thống cánh văng (tua bin) để va chạm lên bề mặt vật liệu. Quá trình này giúp loại bỏ rỉ sét, lớp oxit, sơn cũ, dầu mỡ và các tạp chất khác trên bề mặt kim loại, đồng thời tạo độ nhám phù hợp để phục vụ cho các công đoạn xử lý tiếp theo như sơn phủ hoặc hàn kết cấu.

1.2. Vai trò của máy phun bi làm sạch dầm trong gia công kết cấu thép

Trong sản xuất kết cấu thép, bề mặt thép trước khi sơn hoặc gia công cần được xử lý đúng chuẩn để đảm bảo chất lượng liên kết và tuổi thọ công trình. Nếu bề mặt còn tồn tại rỉ sét, lớp oxit hoặc tạp chất, lớp sơn phủ sẽ không thể bám chặt, dễ bị bong tróc, dẫn đến hiện tượng ăn mòn nhanh chóng.

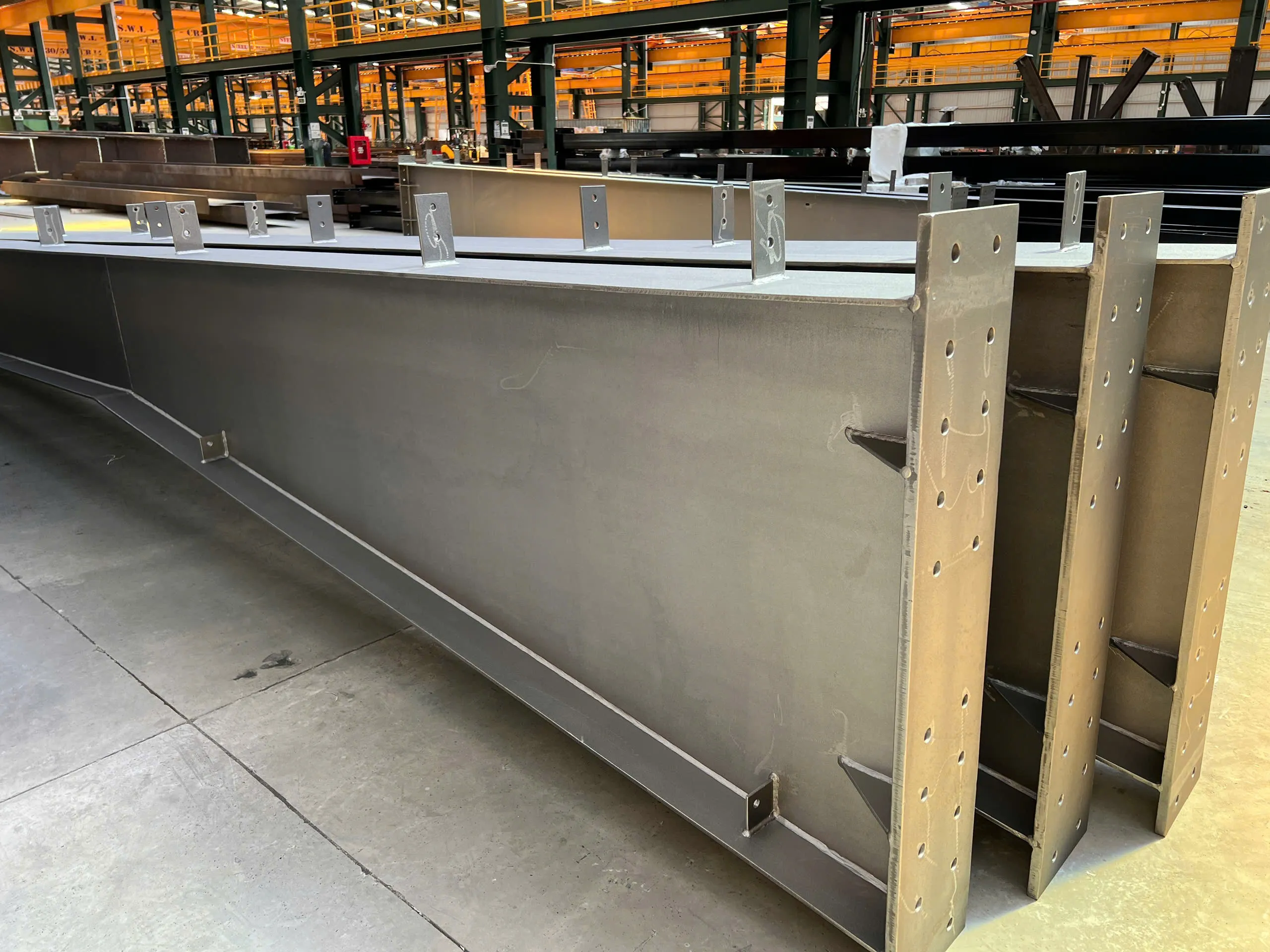

Máy phun bi làm sạch dầm giúp đảm bảo các yêu cầu khắt khe về chất lượng bề mặt như tiêu chuẩn Sa 2.5 hoặc Sa 3.0 theo ISO 8501-1. Thiết bị này thường được ứng dụng trong các nhà máy sản xuất dầm thép cho nhà thép tiền chế, cầu đường, nhà máy nhiệt điện, công trình công nghiệp hoặc các sản phẩm xuất khẩu.

1.3. Ưu điểm nổi bật của máy phun bi làm sạch dầm

• Làm sạch hiệu quả và nhanh chóng: Với thiết kế buồng phun tối ưu và hệ thống tua bin công suất cao, máy có thể làm sạch đồng thời nhiều bề mặt của dầm chỉ trong một chu trình.
• Tạo độ nhám tiêu chuẩn: Độ nhám sau khi phun bi giúp lớp sơn hoặc lớp phủ bám dính tốt hơn, tăng độ bền và khả năng chống ăn mòn.
• Tự động hóa cao: Giảm thiểu sự phụ thuộc vào lao động thủ công, tăng năng suất, giảm chi phí sản xuất.
• Tái sử dụng bi phun: Hệ thống thu hồi và tái chế bi giúp tiết kiệm chi phí vận hành và bảo vệ môi trường.
• Giảm thiểu ô nhiễm bụi: Hệ thống lọc bụi hiệu quả giúp giữ môi trường làm việc sạch sẽ, an toàn cho công nhân.

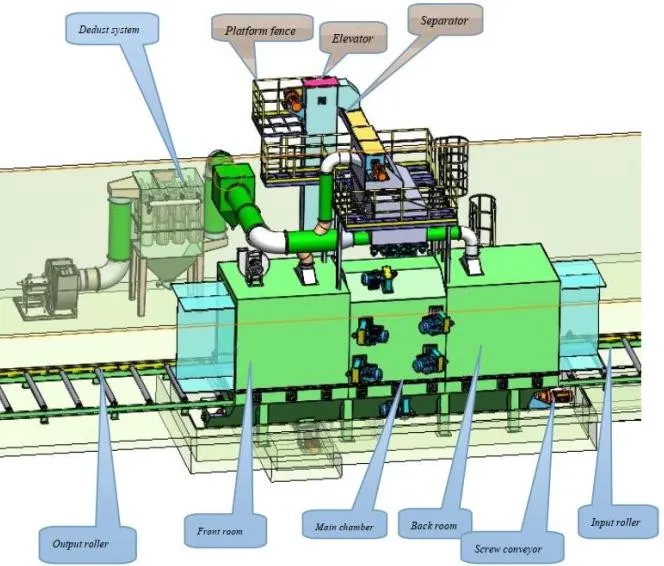

2. Cấu tạo và nguyên lý hoạt động của máy phun bi làm sạch dầm

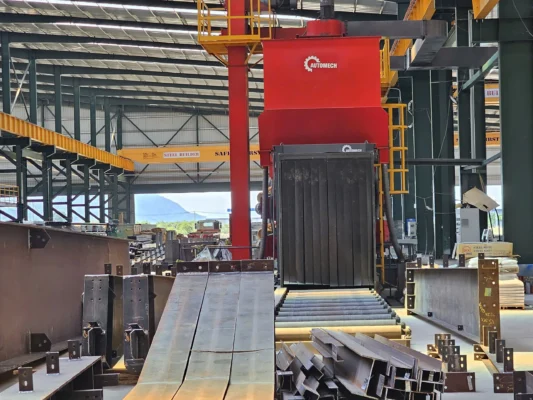

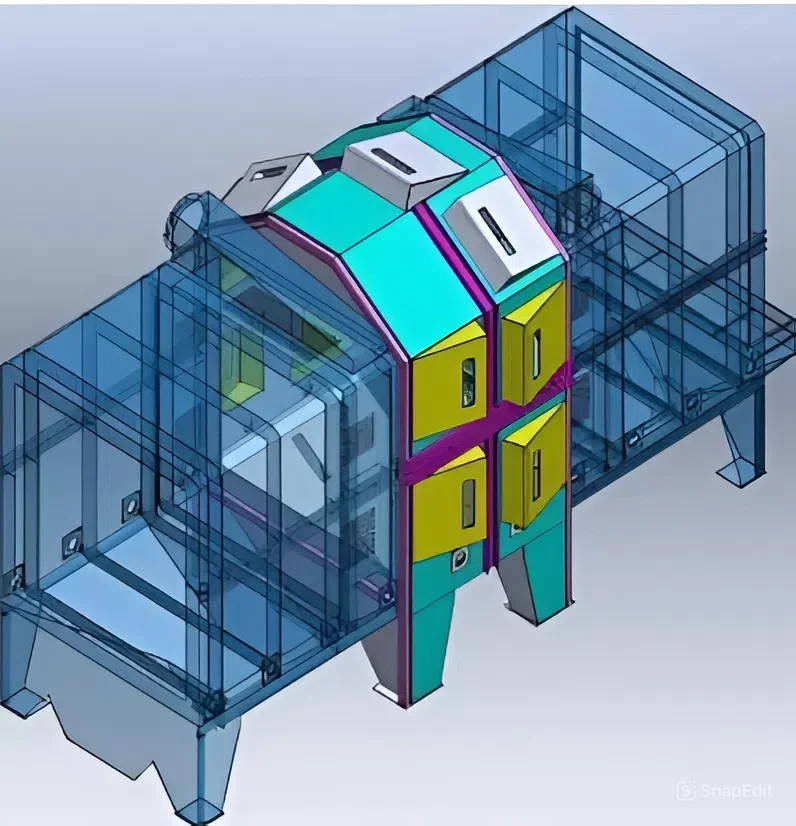

2.1. Buồng phun (Shot-Blasting Chamber)

• Gồm buồng chính và buồng phụ, khung thép 12 mm cho độ bền cao, giảm rung động
• Lớp tấm chịu mài mòn (Crôm) phía trong dễ dàng thay thế
• Cửa ra/vào lắp baffle đàn hồi (lò xo + cao su), ngăn bi văng và duy trì áp suất âm trong buồng

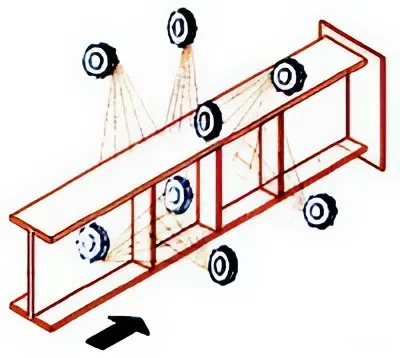

• Vị trí tua-bin được mô phỏng máy tính theo kích thước, hình dạng dầm để tối ưu hiệu quả làm sạch

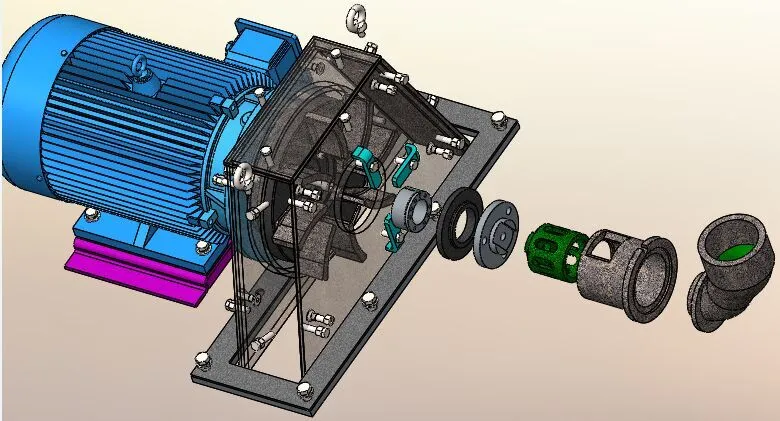

2.2. Tua-bin phun bi (Impeller Heads)

• Số lượng: Tối đa 10 bạn tua-bin – 4 trên/dưới, 2 trái/phải
• Công suất mỗi tua-bin: 15 kW; tổng công suất: 150 kW; tốc độ: 73 m/s
• Công nghệ: Ly tâm tốc độ cao giúp làm sạch nhanh và sâu
• Chất liệu: Vanes và đầu tua-bin bằng hợp kim Crôm, tuổi thọ 1500–2000 giờ

2.3. Hệ thống băng tải (Roller Conveyor)

• Băng tải dài 15 m (đầu vào và đầu ra), tốc độ điều chỉnh 0.5–5 m/phút bằng biến tần
• Phù hợp với các loại dầm có kích thước và hình dạng khác nhau

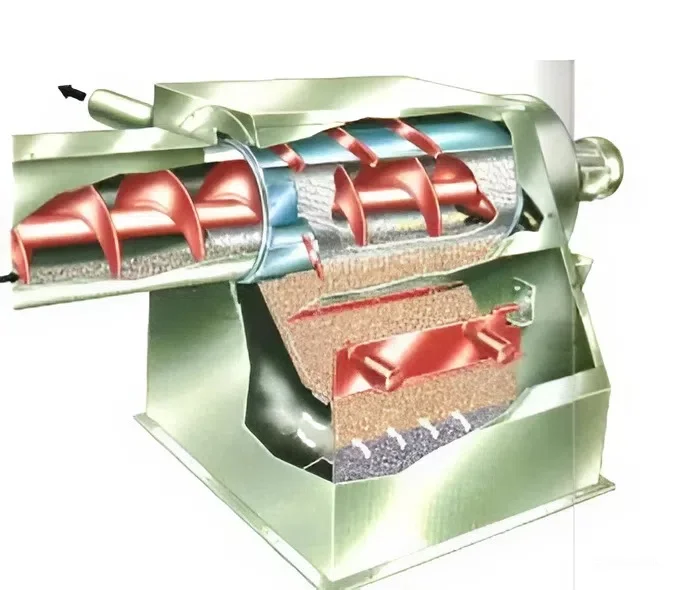

2.4. Hệ thống thu hồi và phân loại bi

• Quy trình: Bi và bụi → vít tải dọc → thang nâng → vít tải ngang → bộ phân loại → két chứa bi → van cấp → tua-bin
• Phân loại đa cấp: lọc sơ qua → tách bụi + mảnh vỡ → sàng lại → bi sạch quay lại sử dụng
• Thiết kế rèm kiểu curtain separator, kết hợp hơi gió, sàng rung, thu hồi hiệu quả

2.5. Hệ thống làm sạch sau phun (Blowing System)

• Quạt áp suất cao và hệ thống vòi thổi khí nén tại cửa ra
• Dùng khí để loại bỏ bi bám, giảm hao hụt vật liệu và làm sạch bề mặt trước khi ra ngoài
• Không gian trong buồng luôn duy trì áp suất thấp để ngăn bụi

2.6. Hệ thống lọc bụi (Dust Collection System)

• Loại lọc: Lõi lọc xếp ống siêu nhỏ (nano-fiber), hiệu suất ≥99.99% đối với bụi ≤ 0.5 µm
• Công suất khí: 18.000 m³/h, đảm bảo khí sau lọc < 120 mg/m³
• Cơ chế làm sạch: rửa ngược xung khí (pulse jet) giúp kéo dài tuổi thọ lọc
• Thiết kế nhỏ gọn, nhẹ, dễ thay thế, hoạt động ổn định

2.7. Hệ thống điện và điều khiển (Control System)

• Tủ điện trung tâm tích hợp hệ thống biến tần, điều khiển tua-bin, quạt, băng tải, van…
• Giám sát áp suất, tốc độ, dòng phun, tính hiệu cảm biến…
• Dễ dàng tích hợp vào dây chuyền sản xuất tự động

Nguyên lý hoạt động:

Dầm thép được đặt lên băng tải con lăn, di chuyển vào buồng phun. Khi cảm biến phát hiện vật thể, hệ thống tua bin sẽ tự động hoạt động, phun bi với tốc độ cao lên bề mặt dầm. Các bi thép va chạm và loại bỏ rỉ sét, tạp chất trên bề mặt. Sau quá trình phun, bi và bụi rơi xuống phần đáy, được thu hồi và xử lý qua các hệ thống lọc để tái sử dụng.

3. Ứng dụng của máy phun bi làm sạch dầm trong gia công sản xuất

Máy phun bi làm sạch dầm là thiết bị không thể thiếu trong nhiều lĩnh vực công nghiệp, đặc biệt là:

• Sản xuất kết cấu thép nhà xưởng, nhà thép tiền chế: Làm sạch dầm H/I trước khi sơn.
• Ngành cầu đường, thủy điện, nhiệt điện: Làm sạch dầm thép, ống thép lớn trước khi thi công.
• Xưởng gia công cơ khí lớn: Xử lý các sản phẩm kết cấu nặng, đảm bảo bề mặt đạt tiêu chuẩn xuất khẩu.
• Sản phẩm thép xuất khẩu: Đáp ứng các tiêu chuẩn quốc tế về xử lý bề mặt như ISO, JIS, ASTM.

4. Những lưu ý trước khi đầu tư máy phun bi làm sạch dầm

4.1. Thương hiệu máy / Nhà sản xuất máy phun bi làm sạch dầm

Lựa chọn thương hiệu uy tín đảm bảo chất lượng linh kiện, hiệu suất hoạt động và tuổi thọ thiết bị. Nên tìm hiểu kỹ thông tin về nhà sản xuất: lịch sử phát triển, công nghệ sử dụng, phản hồi từ khách hàng đã từng sử dụng.

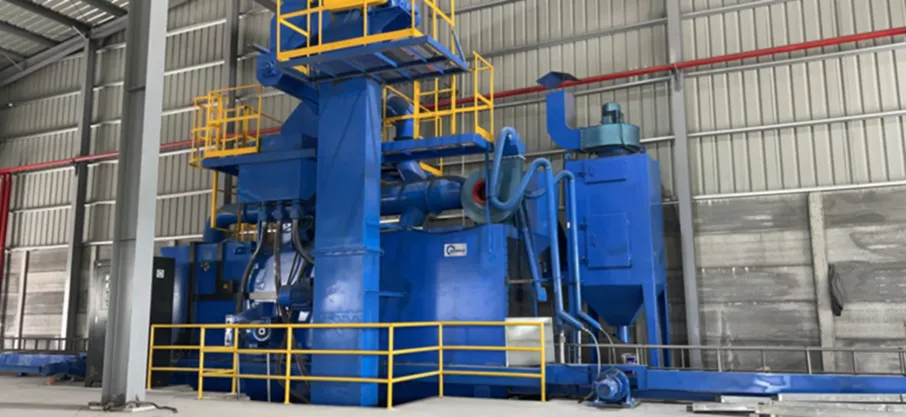

Các thương hiệu máy phun bi lớn có thể kể đến như: Zhouxiang, Jinggong, ZMDE, Hualian…

4.2. Nhà cung cấp/ phân phối máy phun bi làm sạch dầm

Một nhà cung cấp đáng tin cậy không chỉ bán máy mà còn cần có đội ngũ kỹ thuật hỗ trợ tư vấn, lắp đặt, vận hành và bảo trì. Ngoài ra, họ cũng cần có sẵn linh kiện để thay thế khi cần.

Với Automech, các nhà cung cấp máy phun bi của Automech điều đạt trên 15 năm kinh nghiệm và đã cung cấp rộng rãi trên thị trường

4.3. Quy mô sản xuất

Tùy vào sản lượng, kích thước sản phẩm và tần suất làm việc mà bạn nên chọn máy có công suất phù hợp. Đầu tư máy quá lớn có thể gây lãng phí, trong khi máy nhỏ không đủ tải sẽ ảnh hưởng đến tiến độ và chất lượng sản xuất.

5. Automech – Đơn vị cung cấp máy phun bi làm sạch dầm uy tín

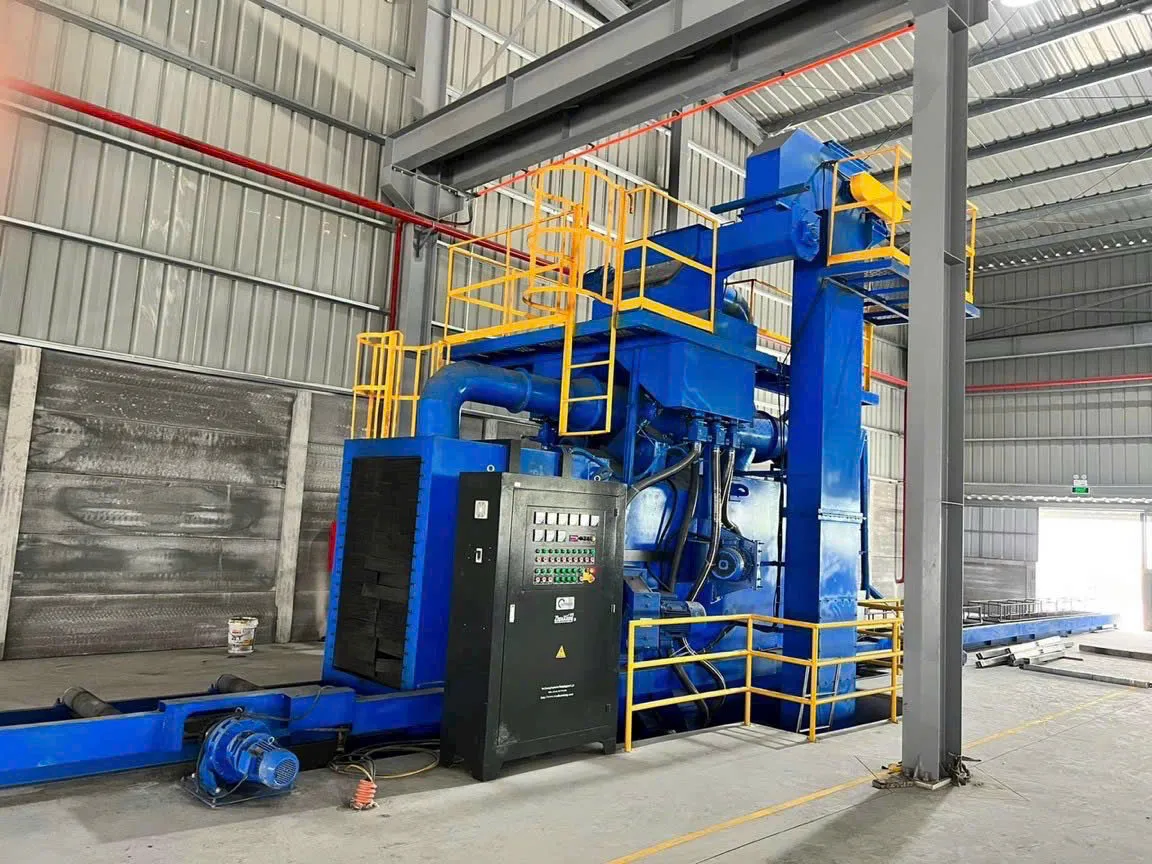

5.1. Dự án cung cấp máy thành công

Automech đã triển khai thành công hàng chục hệ thống máy phun bi và máy sản xuất kết cấu thép cho các doanh nghiệp lớn tại Việt Nam như: các nhà máy kết cấu thép khu vực miền Nam, miền Bắc, miền Trung như DDC, Steel Builder, Zamil Steel, GB Steel, Lilama10, Zilei Steel…

5.2. Tư vấn đầu tư máy phù hợp với sản xuất

Với đội ngũ kỹ sư chuyên môn cao, Automech khảo sát thực tế tại nhà máy khách hàng, tư vấn cấu hình máy theo nhu cầu cụ thể: từ kích thước, công suất tua bin, hệ thống lọc bụi đến các yêu cầu về tiêu chuẩn bề mặt.

Model	HGP0816-8	HGP1018-8	HGP1020-10	HGP1220-10	HGP1225-10	HGP1525-10	HGP2225-12	HGP2530-14
H beam Size	800×1600mm	1000×1800mm	1000×2000mm	1200×2000mm	1200×2500mm	1500×2500mm	2200×2500mm	2500×3000mm
H beam Length	3000-15000mm	3000-15000mm	3000-15000mm	3000-15000mm	3000-15000mm	3000-15000mm	3000-15000mm	3000-18000mm
Impeller head	QZ320	QZ320	QZ320	QZ320	QZ320	QZ320	QZ320	QZ320
Shot blasting quantity	8×200kg/min	8×200kg/min	8×200kg/min	8×200kg/min	10×200kg/min	10×200kg/min	12×200kg/min	14×200kg/min
Turning speed	2940r/min	2940r/min	2940r/min	2940r/min	2940r/min	2940r/min	2940r/min	2940r/min
Shot blasting speed	73m/s	73m/s	73m/s	73m/s	73m/s	73m/s	73m/s	73m/s
Roller conveyor length	12000mm×2	15000mm×2	15000mm×2	15000mm×2	15000mm×2	15000mm×2	15000mm×2	18000mm×2
Load capacity of roller conveyor	1000kg/m	1000kg/m	1000kg/m	1000kg/m	1000kg/m	1000kg/m	1000kg/m	2000kg/m
Conveying speed	0.5-5m/min	0.5-5m/min	0.5-5m/min	0.5-5m/min	0.5-5m/min	0.5-5m/min	0.5-5m/min	0.5-5m/min
Shots conveying capacity	120T/h	150T/h	150T/h	150T/h	150T/h	150T/h	150T/h	150T/h
Steel shot diameter	ф0.8- 1.2mm	ф0.8- 1.2mm	ф0.8- 1.2mm	ф0.8- 1.2mm	ф0.8- 1.2mm	ф0.8- 1.2mm	ф0.8- 1.2mm	ф0.8- 1.2mm
Dusting system volume	15000m3/h	18000m3/h	18000m3/h	18000m3/h	18000m3/h	18000m3/h	27000m3/h	30000m3/h
Overall power	≈140KW	≈140KW	≈140KW	≈140KW	≈162KW	≈162KW	≈294KW	≈304KW

5.3. Dịch vụ kỹ thuật tại Automech

• Hỗ trợ lắp đặt và vận hành máy tại chỗ
• Bảo trì định kỳ, kiểm tra hệ thống phun và lọc bụi
• Cung cấp bi phun, phụ tùng thay thế chính hãng
• Đào tạo nhân sự vận hành máy chuyên nghiệp

5.4. Automech đã cung cấp thiết bị cho nhiều nhà máy sản xuất kết cấu thép

Không chỉ dừng lại ở cung cấp thiết bị, Automech đồng hành cùng các nhà máy kết cấu thép trong suốt quá trình phát triển sản xuất bằng dịch vụ kỹ thuật tận tâm và giải pháp công nghệ tiên tiến.

Các khách hàng lớn của Automech có thể kể đến như: VinFast, Hòa Phát, GB Steel, Zamil Steel, Steel Builder, Đại Dũng…

Liên hệ ngay với Automech để được tư vấn chuyên sâu

Nếu bạn đang tìm kiếm giải pháp máy phun bi làm sạch dầm hiệu quả, bền bỉ và phù hợp với quy mô sản xuất của mình – hãy để Automech đồng hành cùng bạn!
