Máy cắt tôn Thủy lực

Máy cắt tôn thủy lực giữ vị trí thiết bị phôi nền tảng trong mọi phân xưởng gia công cơ khí kim loại tấm, đảm nhiệm việc xén phẳng, chia phôi tôn khổ lớn với nhịp độ nhanh và độ thẳng chuẩn mực. Nhờ ứng dụng áp lực dầu thủy lực công suất lớn kết hợp kết cấu khung bệ chịu lực đầm chắc, thiết bị tạo ra các đường cắt sắc gọn, không gây xoắn vặn mép phôi và tối ưu hóa năng suất chuẩn bị vật tư cho khâu chấn gấp hay hàn ghép. Automech mang đến các giải pháp máy xén tôn thủy lực điều khiển số tiên tiến từ thương hiệu JFY (thành viên Tập đoàn TRUMPF), đồng hành cùng doanh nghiệp chuẩn hóa quy trình sản xuất hiện đại.

1. Máy cắt tôn thủy lực – Giải pháp cắt kim loại tấm chính xác, hiệu quả

1.1. Máy cắt tôn thủy lực là gì?

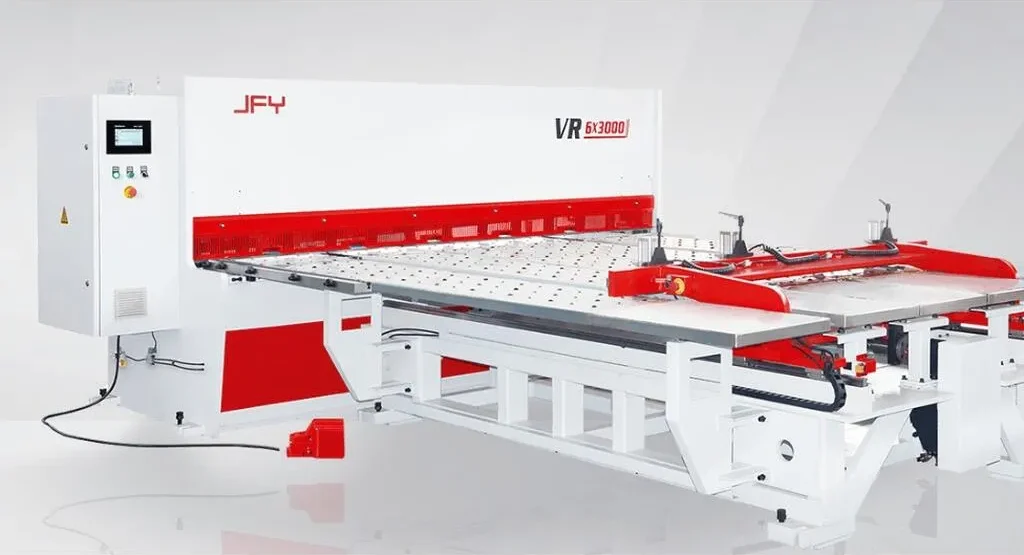

Máy cắt tôn thủy lực (Hydraulic Shearing Machine / Guillotine Shear) là dòng máy công cụ cơ khí sử dụng áp lực dầu thủy lực truyền động lên xilanh để đẩy dầm dao trên tịnh tiến hoặc xoay nghiêng xuống dưới. Lực ép lớn phối hợp cùng dao dưới cố định tạo ra ứng suất cắt vượt giới hạn bền kéo của kim loại, giúp xén đứt tấm phôi thép phẳng theo đường thẳng liên tục.

1.2. Máy cắt tôn thủy lực dùng để làm gì?

Thiết bị chuyên dùng để phân chia các cuộn tôn xả băng hoặc các tấm kim loại nguyên khổ (1.500 x 3.000 mm, 2.000 x 6.000 mm) thành các dải phôi nhỏ có kích thước quy chuẩn. Ngoài ra, máy còn đảm nhiệm việc cắt xén mép biên phôi thừa, tạo phôi ban đầu cho các công đoạn gia công tiếp theo như đột lỗ CNC, dập định hình hoặc chấn gấp hộp.

1.3. Ưu điểm của máy cắt tôn thủy lực trong sản xuất

Thiết bị đem lại năng suất cắt vượt trội với tốc độ hoàn thành một đường cắt thẳng chỉ mất vài giây, nhanh hơn nhiều so với việc đưa lên bàn máy cắt nhiệt. Vết cắt kim loại đạt độ phẳng mịn, không chịu ảnh hưởng biến dạng nhiệt và không tạo ra xỉ bám chân phôi. Bên cạnh đó, chi phí điện năng và vật tư tiêu hao trên mỗi mét cắt đạt mức kinh tế nhất trong các phương pháp gia công tấm.

1.4. Máy cắt tôn thủy lực phù hợp với những doanh nghiệp nào?

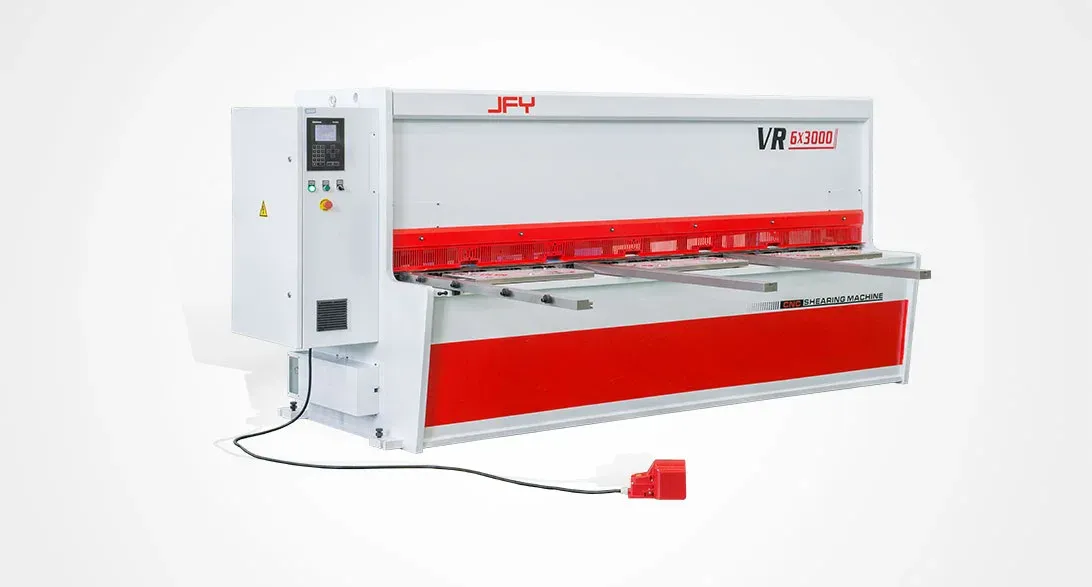

Hệ thống là trang bị thiết yếu cho các cơ sở sản xuất vỏ tủ điện, máng cáp, hệ thống ống thông gió HVAC, nội thất kim loại và thiết bị nhà bếp inox. Các nhà máy chế tạo thùng xe tải, đóng tàu, sản xuất kết cấu nhà thép tiền chế và các trung tâm phân phối thép tấm (Service Center) đều sử dụng thiết bị để đáp ứng khối lượng đơn hàng chia phôi khổng lồ mỗi ngày.

2. Các dòng máy cắt tôn thủy lực tại Automech

2.1. Máy cắt tôn thủy lực JFY

JFY – thuộc Tập đoàn TRUMPF (Đức), được biết đến rộng rãi trên toàn cầu về các dòng máy gia công tấm sở hữu độ bền cơ học cao, kết cấu khung thép vững chãi và áp dụng các tiêu chuẩn an toàn châu Âu nghiêm ngặt. Các dòng máy cắt tôn JFY phân phối bởi Automech được thiết kế nhằm xử lý liên tục các dải tôn mỏng đến thép tấm dày với độ bền cơ cấu trên 30 năm.

2.2. Máy cắt tôn thủy lực JFY VRO Series

JFY VRO Series là dòng máy cắt tôn thủy lực điều khiển NC/PLC hiện đại, trang bị hệ thống thủy lực tích hợp khối van cartridge tiên tiến giúp dòng chảy dầu ổn định và giảm thiểu rung động đường ống. Thiết bị sử dụng dao cắt hợp kim chịu mài mòn cao có thể đảo 4 cạnh cắt linh hoạt, góc cắt điều chỉnh tự động hoặc thủ công, cữ sau điện chính xác kèm màn hình hiển thị số và hệ thống làm mát dầu hiệu quả.

2.3. Máy cắt tôn JFY VSO Series

JFY VSO Series sử dụng kết cấu dầm dao quay dạng Swing Beam di chuyển êm ái nhờ bình tích áp nitơ hồi dao tốc độ cao. Máy sở hữu khung thân thép hàn chắc chắn chống biến dạng uốn, màn hình kỹ thuật số hiển thị vị trí khe hở dao hỗ trợ căn chỉnh nhanh chóng, cữ sau điều khiển điện hiển thị số lượng nhịp cắt và đèn chiếu sáng vệt cắt rọi bóng phôi tiện lợi cho người thao tác.

2.4. Máy cắt thủy lực CNC JFY VR Series

JFY VR Series đại diện cho dòng máy cắt tôn chém thẳng (Guillotine) điều khiển CNC cao cấp, tích hợp bộ điều khiển chuyên sâu Delem DA360 hoặc DA362S. Máy tự động tính toán và điều chỉnh đồng bộ cữ sau, góc nghiêng lưỡi dao và khoảng cách khe hở giữa hai lưỡi dao theo mác vật liệu. Trục cữ sau chuyển động trên thanh dẫn hướng tuyến tính và trục vít me bi xoắn cầu đạt tốc độ di chuyển lên tới 250 mm/s với hành trình sâu 1.000 mm.

2.5. Máy cắt CNC hạng nặng JFY VRZ Series

JFY VRZ Series là dòng máy cắt tôn thủy lực tải trọng nặng chuyên trị các tấm phôi thép dày từ 6 mm đến 16 mm cùng chiều dài đường cắt từ 3.2 m đến 6 m. Thân máy đúc hàn nguyên khối được gia công trên các máy phay giường hạng nặng đảm bảo tuổi thọ bền vững trên 30 năm. Máy tích hợp van thủy lực Bosch/Hoerbiger chống rò rỉ dầu, hệ thống CNC DAC360/DAC362S điều khiển góc cắt và khe hở dao chuẩn xác, mang lại mạch cắt vuông vức trên thép tấm dày.

2.6. So sánh các dòng máy cắt tôn thủy lực

Dưới đây là bảng đối chiếu chi tiết thông số và công nghệ giữa các dòng máy cắt tôn JFY do Automech phân phối:

Tiêu chí so sánh	JFY VSO Series	JFY VRO Series	JFY VR Series	JFY VRZ Series
Kiểu chuyển động dao	Dầm quay (Swing Beam)	Chém nghiêng (Guillotine)	Chém thẳng đứng (Guillotine)	Chém thẳng đứng tải nặng
Hệ thống điều khiển	PLC / Hiển thị số điện tử	PLC / NC thân thiện	CNC Delem DA360 / DA362S	CNC Delem DAC360 / DAC362S
Dải độ dày cắt tối ưu	3 – 8 mm	4 – 12 mm	4 – 12 mm	6 – 16 mm (Tải nặng)
Chiều dài bàn cắt	2.500 – 4.000 mm	2.500 – 4.000 mm	3.000 – 4.000 mm	3.200 – 6.000 mm
Tốc độ cữ sau	Tốc độ tiêu chuẩn	Tốc độ tiêu chuẩn	Tốc độ cao (250 mm/s)	Tốc độ cao (250 mm/s)
Điều chỉnh khe hở dao	Cơ khí hiển thị số	Bán tự động / Thủ công	Tự động hoàn toàn qua CNC	Tự động hoàn toàn qua CNC
Hệ thống thủy lực	Van khối tiêu chuẩn	Van Cartridge chống rung	Van tỷ lệ cao cấp	Van tích hợp Bosch/Hoerbiger
Ứng dụng gia công	Tôn mỏng, ống gió, tủ điện	Cơ khí tổng hợp, vỏ máy	Kim loại tấm chính xác cao	Kết cấu thép, đóng tàu, phôi dày

3. Máy cắt tôn thủy lực hoạt động như thế nào?

3.1. Nguyên lý cắt tôn bằng hệ thống thủy lực

Quá trình cắt dựa trên định luật truyền áp suất thủy lực Pascal, chuyển đổi năng lượng từ bơm dầu cao áp thành lực đẩy cơ học khổng lồ trên trục pít-tông. Khi đạp bàn đạp chân điều khiển, dầu thủy lực được bơm vào khoang trên của hai xilanh đẩy dầm dao di chuyển xuống dưới. Lực ép vượt quá giới hạn dẻo của tấm kim loại, làm nứt tách vật liệu dọc theo đường lưỡi dao một cách dứt khoát.

3.2. Cơ chế phối hợp giữa dao trên và dao dưới

Dao dưới được lắp cố định thăng bằng trên bàn máy, đóng vai trò đe đỡ mép phôi. Dao trên được lắp nghiêng một góc nhỏ từ 0.5° đến 2.5° (Rake Angle) so với phương ngang, chuyển động tịnh tiến ép sát dao dưới. Thiết kế góc nghiêng giúp giảm lực cắt danh định tác động lên hệ thống xilanh, tạo điểm cắt lăn tăn chuyển động từ đầu này sang đầu kia tấm tôn tương tự như cơ chế hoạt động của lưỡi kéo.

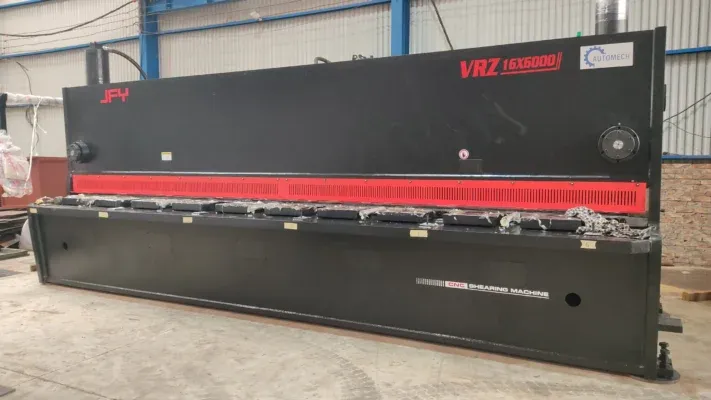

3.3. Vai trò của hệ thống cữ chặn sau

Hệ thống cữ chặn sau (Backgauge) nằm ở mặt sau bàn máy, đóng vai trò tấm chắn định vị chiều rộng dải tôn cần xén. Khi công nhân đẩy tấm kim loại từ mặt trước chạm sát vào các ngón cữ sau, kích thước đoạn cắt được khóa chuẩn mực. Ở các dòng máy CNC, động cơ servo điều phối cữ sau tịnh tiến với độ chính xác đến từng phần trăm milimet, loại bỏ hoàn toàn việc phải đo đạc bằng thước tay thủ công.

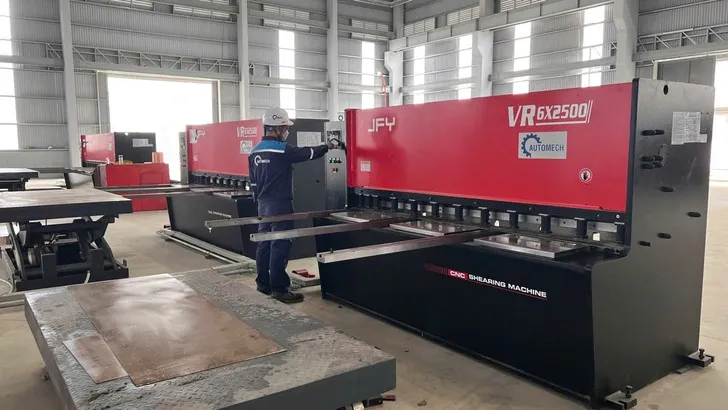

3.4. Điều chỉnh khe hở lưỡi dao theo vật liệu

Khoảng cách khe hở giữa hai lưỡi dao (Blade Clearance) là thông số kỹ thuật sống còn quyết định độ phẳng của thành phôi. Khe hở tối ưu thường được thiết lập bằng 8% đến 10% chiều dày phôi đối với thép carbon mềm và khoảng 12% đến 14% đối với thép không gỉ. Nếu khe hở quá nhỏ, lưỡi dao dễ bị mẻ do ma sát va quẹt; nếu khe hở quá lớn, cạnh tôn sẽ bị kéo xé tạo ra bavia lớn và làm méo góc tấm.

3.5. Quy trình cắt tôn trên máy thủy lực

1. Thiết lập thông số: Người vận hành nhập chiều dày tôn, loại vật liệu và chiều rộng xén mong muốn lên màn hình điều khiển Delem hoặc PLC.
2. Tự động định vị: Bộ điều khiển tự động kích hoạt động cơ servo đưa cữ sau về đúng khoảng cách, đồng thời xoay cơ cấu nêm hiệu chỉnh góc nghiêng và khe hở dao.
3. Nạp phôi: Công nhân đưa tấm kim loại lên mặt bàn bi lăn, đẩy mép phôi tì sát cữ bên và các ngón chặn cữ sau.

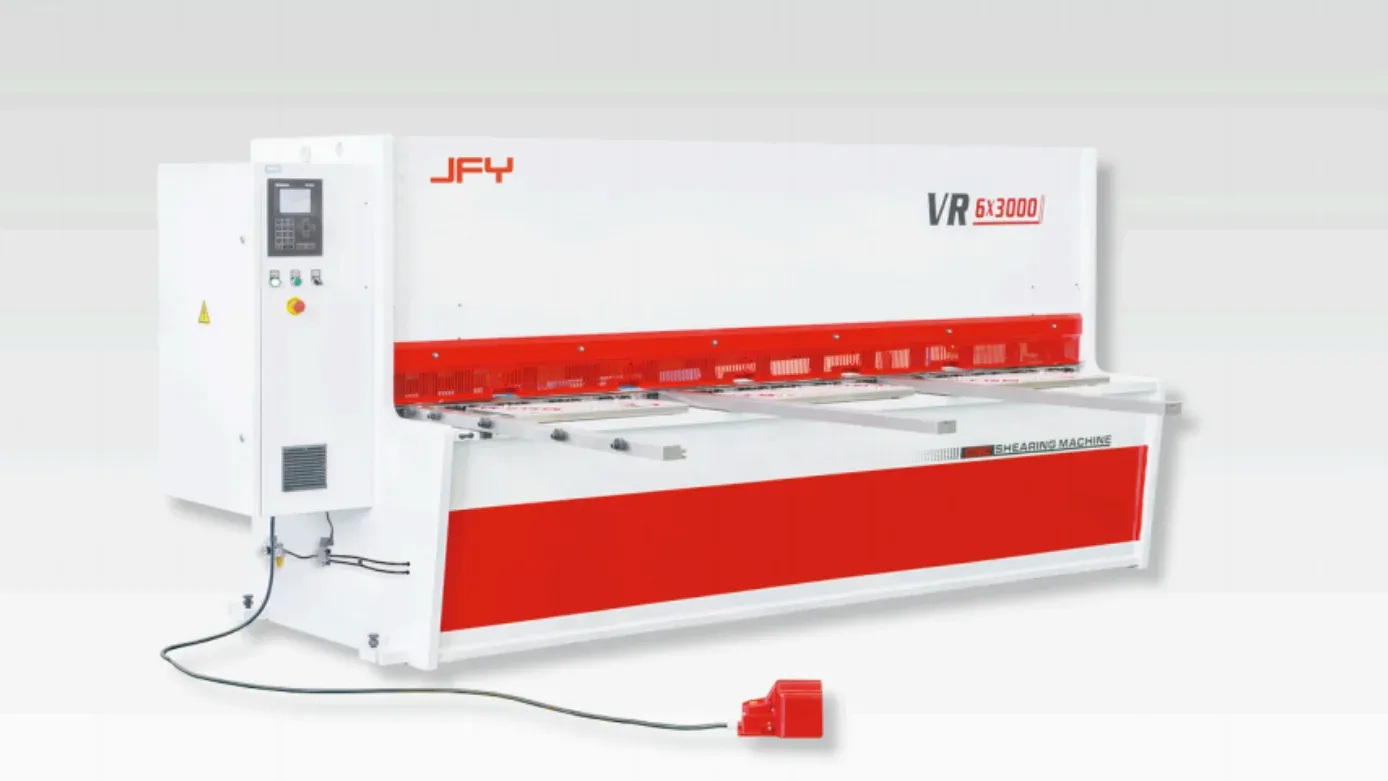

4. Kẹp phôi và cắt đứt: Nhấn bàn đạp, dàn xilanh kẹp phôi thủy lực lập tức ấn chặt mép tôn xuống bàn, sau đó dầm dao trên hạ xuống thực hiện hành trình cắt đứt.
5. Hồi vị an toàn: Dầm dao trên được hồi về vị trí đỉnh nhờ bình tích khí nitơ áp suất cao, dàn chân kẹp nhả tôn ra để sẵn sàng cho chu trình kế tiếp.

4. Cấu tạo máy cắt tôn thủy lực

4.1. Khung máy và bàn máy

Khung thân máy bao gồm hai cột sườn chữ C dày dặn nối liền dầm giằng ngang phía trên và bệ bàn máy bên dưới, tạo thành hệ kết cấu hộp khép kín cứng cáp. Bàn máy gia công các rãnh đặt tay nâng phôi kết hợp bi cầu trợ lực giúp công nhân dịch chuyển các tấm thép nặng hàng trăm kilôgam êm ái mà không làm trầy xước bề mặt dưới của tôn.

4.2. Hệ thống thủy lực

Bao gồm cụm trạm nguồn bơm dầu bánh răng hoặc bơm piston cao áp, thùng chứa dầu có gắn đồng hồ báo mức và cảm biến nhiệt độ. Khối van điều khiển tỷ lệ tích hợp từ các thương hiệu danh tiếng như Bosch Rexroth hoặc Hoerbiger (Đức) đảm bảo áp suất bơm phân bổ đồng đều tới hai xilanh, loại bỏ nguy cơ lệch dầm dao khi thực hiện cắt phôi lệch tâm.

4.3. Lưỡi dao cắt

Bộ dao cắt gồm một thanh dao trên và một thanh dao dưới chế tạo từ thép hợp kim dụng cụ cao cấp (Cr12MoV hoặc 9CrSi) đã qua tôi thấm cacbon đạt độ cứng 58 – 62 HRC. Dao cắt được mài vát hình chữ nhật sở hữu 4 cạnh cắt chịu mài mòn cao, cho phép người vận hành tháo lật đổi cạnh làm việc tới 4 lần trước khi cần mang đi mài lại, tiết kiệm tối đa chi phí thay thế công cụ.

4.4. Hệ thống cữ chặn và định vị phôi

Bao gồm thanh cữ vuông góc phía trước (Squaring Arm) có khắc vạch đo milimet dài 1.000 – 1.500 mm giúp canh thẳng cạnh phôi ban đầu. Phía sau trang bị cụm cữ dẫn động bằng vít me bi xoắn cầu và thanh trượt con lăn tuyến tính, chịu lực va chạm tốt và duy trì độ song song chuẩn xác với đường cắt qua hàng triệu chu kỳ bấm máy.

4.5. Hệ thống điều khiển

Trang bị các cấp độ điều khiển từ màn hình hiển thị số kỹ thuật số kết hợp nút ấn công nghiệp bền bỉ đến các màn hình cảm ứng đồ họa CNC Delem DA360, DAC362S. Bộ điều khiển lưu trữ sẵn bảng công nghệ vật liệu, ghi nhớ hàng trăm chương trình cắt theo bước và tự động cảnh báo lỗi áp suất hoặc lỗi cảm biến tức thì.

4.6. Hệ thống an toàn và bảo vệ người vận hành

Hàng rào nan sắt bảo vệ ngón tay phía trước ngăn ngừa bàn tay đưa vào vùng kẹp xilanh và lưỡi dao. Phía sau máy lắp đặt lưới che an toàn hoặc cảm biến màn chắn quang học (Light Curtain) tự động ngắt điện nguồn nếu có người bước vào khu vực rơi phôi. Nút dừng khẩn cấp (E-Stop) cỡ lớn bố trí đồng thời trên bảng điều khiển và trên hộp bàn đạp chân để kỹ thuật viên phản ứng nhanh khi có tình huống bất thường.

5. Máy cắt tôn thủy lực cắt được vật liệu và độ dày nào?

5.1. Cắt thép carbon

Thép kết cấu carbon (SS400, Q235, A36) là vật liệu gia công chủ lực trên dòng máy này. Nhờ lực ép dầu thủy lực lớn, mép cắt kim loại đạt độ phẳng mịn, thành cạnh vuông góc và không phát sinh hiện tượng cong vênh. Dải độ dày xử lý linh hoạt từ tôn mỏng 1 mm đến thép tấm dày 16 mm, đáp ứng trọn vẹn yêu cầu phôi cho các công đoạn hàn ghép tiếp theo.

5.2. Cắt inox

Thép không gỉ (SUS304, SUS201, SUS316) sở hữu giới hạn bền kéo lớn và độ dẻo cao, đòi hỏi lực cắt danh định lớn hơn thép carbon từ 1.4 đến 1.5 lần. Hệ thống xilanh thủy lực cung cấp áp lực dứt khoát kết hợp việc thu hẹp khe hở dao (khoảng 10% đến 12% chiều dày tôn) giúp ngăn chặn hiện tượng mép tôn bị kéo giãn, giảm thiểu ba via chân phôi.

5.3. Cắt nhôm và kim loại tấm

Hợp kim nhôm (A5052, A6061), đồng đỏ và đồng thau có tính mềm, dễ bị trầy xước bề mặt nếu lực kẹp không đồng đều. Máy cắt tôn thủy lực sử dụng các chân kẹp phôi bọc đệm cao su chuyên dụng kết hợp góc nghiêng dao nhỏ, đảm bảo đường cắt sắc gọn, mép tôn không bị móp méo hay biến dạng hình học.

5.4. Lựa chọn máy theo độ dày vật liệu

Doanh nghiệp có thể tham khảo bảng phân loại độ dày tương ứng với từng dòng máy JFY dưới đây để xác định cấu hình đầu tư phù hợp:

Dải độ dày kim loại	Dòng máy JFY phù hợp	Đặc điểm công nghệ	Ứng dụng gia công tiêu biểu
Tôn mỏng: 1 – 4 mm	JFY VSO Series	Dầm dao quay Swing Beam, hồi dao bằng bình nitơ	Ống gió HVAC, máng cáp, vỏ thiết bị gia dụng
Độ dày trung bình: 4 – 12 mm	JFY VRO / VR Series	Dầm chém Guillotine, cữ sau servo 250 mm/s	Vỏ tủ điện công nghiệp, phụ tùng cơ khí, bệ máy
Thép tấm dày: 6 – 16 mm	JFY VRZ Series	Thủy lực hạng nặng, van Bosch/Hoerbiger, khung ủ nhiệt	Kết cấu thép nhà xưởng, dầm cầu, đóng tàu

5.5. Lựa chọn máy theo chiều dài đường cắt

Chiều dài bàn cắt tiêu chuẩn thường được thiết kế theo các khổ tôn công nghiệp: 2.500 mm, 3.200 mm, 4.000 mm và 6.000 mm. Doanh nghiệp nên lựa chọn chiều dài bàn lớn hơn chiều dài tấm phôi nguyên liệu từ 200 mm đến 300 mm. Khoảng hở này tạo không gian thuận tiện cho công nhân thao tác căn mép cữ và bảo đảm độ an toàn khi vận hành.

6. Phân loại máy cắt tôn thủy lực theo công nghệ

6.1. Máy cắt tôn thủy lực cơ bản

Dòng máy vận hành thông qua các nút ấn cơ điện kết hợp bộ hiển thị số (Digital Readout) hiển thị vị trí cữ sau. Việc điều chỉnh khe hở dao và góc nghiêng dầm dao thực hiện thủ công bằng tay gạt cơ khí. Dòng thiết bị này phù hợp cho các xưởng cơ khí tư nhân có khối lượng đơn hàng vừa phải, quy cách cắt ít biến động.

6.2. Máy cắt tôn thủy lực CNC

Thiết bị tích hợp bộ điều khiển máy tính chuyên sâu như Delem DA360 hoặc DA362S. Sau khi người dùng nhập chiều dày và mác vật liệu, hệ thống tự động tính toán góc cắt, tự động dịch chuyển khe hở hai lưỡi dao và điều khiển cữ sau bằng động cơ servo đạt vận tốc 250 mm/s. Dòng máy giúp triệt tiêu hoàn toàn sai sót do con người và rút ngắn thời gian chuẩn bị đơn hàng.

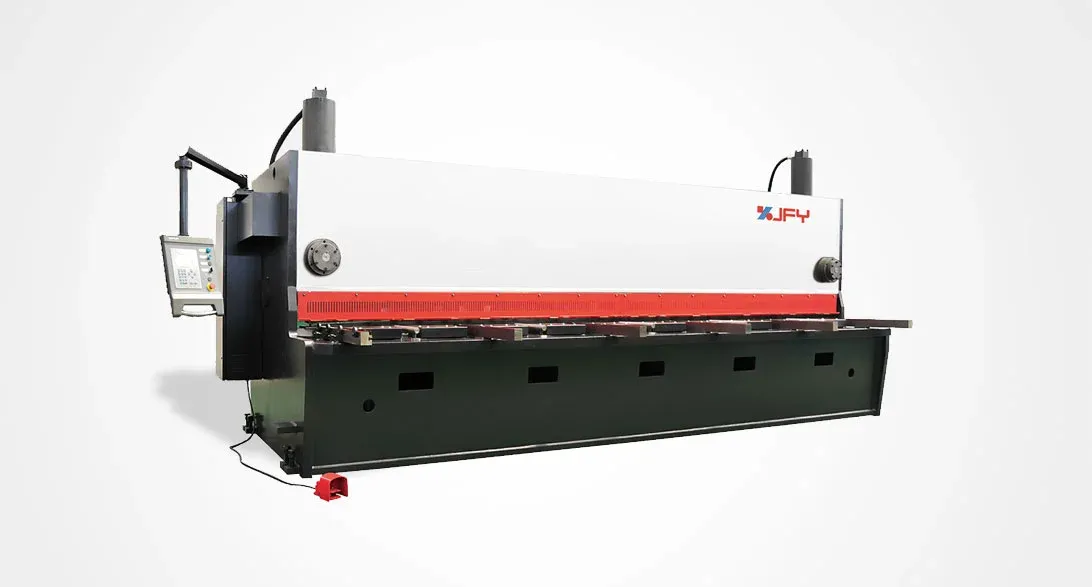

6.3. Máy cắt tôn kiểu Guillotine

Cơ cấu dầm dao trên chuyển động tịnh tiến thẳng đứng dọc theo hệ thống ray dẫn hướng nghiêng góc cố định. Ưu điểm vượt trội của máy chém Guillotine là độ vuông góc của mép cắt đạt mức tối ưu, cho phép điều chỉnh góc nghiêng dao linh hoạt để hạn chế tối đa hiện tượng xoắn vặn (twist) khi xén các dải phôi bản hẹp.

6.4. Máy cắt tôn kiểu Swing Beam

Dầm dao trên chuyển động xoay quanh hai chốt trục bản lề phía sau khung máy (như dòng JFY VSO). Chu trình hồi dao diễn ra êm ái nhờ bình tích áp khí nitơ hồi vị tốc độ cao. Kết cấu cơ khí dạng con lắc đơn giản, ít chi tiết chuyển động ma sát, mang lại độ bền cơ học cao và chi phí bảo trì định kỳ thấp.

6.5. Máy cắt tôn thủy lực hạng nặng

Thiết kế chuyên biệt cho việc xén các tấm thép dày từ 6 mm đến trên 16 mm với chiều dài từ 3.2 m đến 6 m (như dòng JFY VRZ Series). Toàn bộ thân máy hàn nguyên khối được phay phẳng trên máy phay giường cỡ lớn, trang bị khối van thủy lực tích hợp từ Bosch Rexroth hoặc Hoerbiger, bảo đảm tuổi thọ vận hành trên 30 năm trong môi trường công nghiệp nặng.

7. Ứng dụng máy cắt tôn thủy lực trong sản xuất

7.1. Gia công kim loại tấm

Máy cắt tôn thủy lực là công đoạn mở đầu trong chuỗi sản xuất kim loại tấm, đảm nhiệm việc phân chia các cuộn tôn xả băng hoặc tấm tôn nguyên khổ thành các phôi phẳng có kích thước chuẩn mực. Năng lực xén phôi nhanh giúp cấp liệu liên tục cho các máy đột dập CNC và máy chấn uốn phía sau.

7.2. Sản xuất tủ điện và tủ công nghiệp

Thiết bị cắt định hình các tấm phôi làm cánh tủ, vỏ tủ điện, máng cáp và khay cáp viễn thông. Các cạnh phôi sau khi cắt giữ được độ phẳng thẳng tuyệt đối, giúp việc gá ghép hàn kín khít, tạo nên các sản phẩm vỏ tủ đạt tiêu chuẩn chống nước IP54 và IP65.

7.3. Sản xuất kết cấu thép

Trong lĩnh vực chế tạo nhà thép tiền chế, máy xén nhanh hàng loạt các tấm bản mã, bản nối vì kèo, sườn tăng cứng dầm chữ I và các mặt bích liên kết. Tốc độ chia phôi nhanh gấp nhiều lần phương pháp rùa cắt nhiệt giúp nhà máy tối ưu hóa chi phí sản xuất và đẩy nhanh tiến độ bàn giao công trình.

7.4. Cơ khí chế tạo và gia công chính xác

Gia công tấm đế máy công cụ, vách ngăn bảo vệ thiết bị, tấm đệm cơ học và các bộ gá kiểm tra (jig). Độ chính xác cữ sau cao giúp các phôi cắt đạt dung sai kích thước đồng đều, hỗ trợ đắc lực cho các nguyên công phay bào tiếp theo.

7.5. Sản xuất ô tô và linh kiện

Chế tạo sàn thùng xe tải, vách ngăn xe khách, tấm lót khung gầm xe bus điện và các cấu kiện dập kim loại chịu lực. Máy đảm bảo kích thước các tấm phôi dài thẳng tắp, không bị cong vênh mép viền, phục vụ dây chuyền lắp ráp hàn tự động.

7.6. Gia công thiết bị công nghiệp

Cắt phôi vỏ máy nén khí, bồn bể chứa áp lực, hệ thống đường ống gió thông gió vuông và thân vỏ máy sấy nông sản. Mép cắt sạch sẽ giúp công đoạn lốc tròn hoặc gấp mép mí diễn ra trơn tru mà không cần mài dũa lại.

7.7. Sản xuất và gia công theo đơn hàng OEM

Đáp ứng các đơn hàng chia phôi tấm theo yêu cầu của các đối tác FDI với tiêu chuẩn nghiệm thu khắt khe. Dữ liệu chương trình lưu trữ trên bộ điều khiển CNC giúp việc tái lập đơn hàng cũ diễn ra tức thì, duy trì chất lượng ổn định giữa các lô hàng xuất xưởng.

8. Tiêu chí lựa chọn máy cắt tôn thủy lực phù hợp

8.1. Độ dày vật liệu cần cắt

Doanh nghiệp cần xác định độ dày thép lớn nhất thường xuyên gia công tại nhà xưởng. Khuyến nghị áp dụng hệ số an toàn bằng cách chọn máy có lực cắt danh định dư tải từ 20% đến 30% so với độ dày phôi tính toán. Khoảng dự phòng này giúp bảo vệ xilanh, bơm dầu và giữ tuổi thọ lưỡi dao bền bỉ khi gặp phôi thép có độ cứng không đồng đều.

8.2. Chiều dài đường cắt

Căn cứ vào kích thước khổ tôn tiêu chuẩn nhập về nhà máy (2.500 mm, 3.200 mm, 4.000 mm hoặc 6.000 mm). Chiều dài lưỡi dao máy phải bao quát trọn vẹn đường cắt dài nhất của phôi, tránh tình trạng phải cắt nhiều nhát nối tiếp gây vết khấc gãy khúc trên cạnh kim loại.

8.3. Năng suất sản xuất

Đánh giá số nhịp cắt hoàn thành trong một phút (Stroke per minute) và tốc độ dịch chuyển của hệ cữ sau. Đối với các đơn vị sản xuất số lượng lớn, dòng máy trang bị bình tích khí nitơ hồi dao nhanh và cữ sau servo đạt tốc độ 250 mm/s (như dòng JFY VR/VRZ) mang lại năng suất cao vượt bậc.

8.4. Độ chính xác yêu cầu

Căn cứ vào dung sai cho phép trên bản vẽ sản phẩm để quyết định dòng máy. Nếu yêu cầu sai số kích thước dưới ± 0.1 mm và cạnh cắt vuông góc khắt khe, doanh nghiệp nên ưu tiên dòng máy cắt chém thẳng Guillotine điều khiển CNC dẫn động vít me bi xoắn cầu.

8.5. Hệ thống điều khiển CNC

Hệ điều khiển CNC (tiêu biểu như Delem DA360/DA362S) tự động hóa hoàn toàn các thao tác cài đặt góc nghiêng và khe hở lưỡi dao. Trang bị này giúp doanh nghiệp giảm bớt sự phụ thuộc vào kinh nghiệm cá nhân của thợ máy, ngăn ngừa nguy cơ mẻ dao do canh chỉnh khe hở sai quy cách.

8.6. Công suất và cấu hình thủy lực

Kiểm tra xuất xứ và kết cấu cụm trạm nguồn thủy lực. Lựa chọn hệ thống tích hợp khối van Cartridge từ Bosch Rexroth hoặc Hoerbiger giúp loại bỏ tình trạng rò rỉ dầu tại các cút nối đường ống, duy trì áp lực nén ổn định suốt nhiều ca chạy liên tục.

8.7. Khả năng tự động hóa

Doanh nghiệp nên cân nhắc trang bị thêm hệ thống bàn đỡ phôi sau khí nén (Pneumatic Sheet Support). Cơ cấu này tự động nâng đỡ phần đuôi tấm kim loại mỏng nằm ngang thăng bằng với cữ chặn, loại bỏ hiện tượng phôi mỏng bị võng sệ gây sai lệch kích thước cắt.

8.8. Khả năng mở rộng dây chuyền

Đánh giá mức độ đồng bộ của thiết bị với các khâu sản xuất lân cận. Lựa chọn dòng máy có khả năng ghép nối cùng băng tải thu gom phôi tự động và hệ thống phần mềm quản lý nhà xưởng giúp doanh nghiệp sẵn sàng cho các kế hoạch nâng cấp số hóa trong tương lai.

9. Máy cắt tôn thủy lực giá bao nhiêu?

9.1. Các yếu tố quyết định giá máy

Mức đầu tư một chiếc máy xén tôn thủy lực chịu sự chi phối từ nhiều tham số kỹ thuật:

• Chiều dày và chiều dài cắt danh định: Máy có năng lực cắt tôn càng dày và bàn cắt càng dài đòi hỏi khung thép thân máy càng nặng, xilanh áp lực càng lớn, kéo theo giá thành tăng lên tương ứng.
• Cấp độ công nghệ điều khiển: Máy điều khiển CNC tự động hóa khe hở dao và góc cắt sở hữu giá trị cao hơn dòng máy hiển thị số NC/PLC cơ bản.
• Kiểu kết cấu dầm dao: Dòng máy chém thẳng đứng Guillotine tải nặng có chi phí chế tạo cao hơn kết cấu dầm dao quay Swing Beam.
• Xuất xứ cụm linh kiện: Hệ thống van thủy lực tích hợp từ Bosch Rexroth hoặc Hoerbiger (Đức), bộ điều khiển Delem (Hà Lan) và hệ thống điện Schneider tạo nên sự khác biệt về độ ổn định và giá thành so với linh kiện phổ thông.

9.2. Giá theo chiều dài cắt và độ dày cắt

Dưới đây là bảng tổng hợp dải thông số và khoảng giá tham khảo trên thị trường giúp doanh nghiệp dễ dàng lập dự toán tài chính:

Dòng máy cắt tôn JFY	Chiều dài bàn cắt (mm)	Độ dày cắt thép carbon tối ưu	Khoảng giá tham khảo (VNĐ)	Phân khúc nhà xưởng phù hợp
JFY VSO Series	2.500 – 3.200 mm	3 – 6 mm	320 – 580 Triệu	Xưởng làm ống gió, máng cáp, tủ điện mỏng
JFY VRO Series	3.200 – 4.000 mm	4 – 10 mm	520 – 850 Triệu	Gia công kim loại tấm tổng hợp, cơ khí phụ trợ
JFY VR Series (CNC)	3.200 – 4.000 mm	4 – 12 mm	750 Triệu – 1.3 Tỷ	Nhà máy sản xuất tủ bảng điện cao cấp, gia công chính xác
JFY VRZ Series (Hạng nặng)	3.200 – 6.000 mm	6 – 16 mm	1.2 – 2.8 Tỷ	Gia công công nghiệp nặng

(Lưu ý: Mức giá nêu trên mang tính chất tham khảo tổng quan, chi phí thực tế phụ thuộc vào tỷ giá và các tùy chọn phụ kiện bổ sung theo từng dự án).

9.3. Giá máy cắt tôn thủy lực CNC

Dòng máy cắt tôn CNC (như JFY VR Series và VRZ Series) trang bị bộ điều khiển Delem DA360 hoặc DA362S, cữ sau servo vận tốc 250 mm/s cùng cơ cấu tự động căn chỉnh góc cắt và khe hở dao. Mức đầu tư ban đầu cao hơn các dòng máy cơ bản từ 25% đến 40%, đổi lại thiết bị mang lại sự chính xác tuyệt đối, rút ngắn thời gian chuẩn bị máy và loại bỏ phế phẩm do người vận hành canh chỉnh sai.

9.4. Chi phí lắp đặt và chuyển giao

Tại Automech, các hạng mục khảo sát thực địa mặt bằng, hướng dẫn đổ móng bê tông chịu lực, cẩu hạ định vị thiết bị, cân chỉnh độ thăng bằng ni-vô quang học và chuyển giao kỹ thuật vận hành đều được cung cấp trọn gói minh bạch trong hợp đồng, giúp doanh nghiệp chủ động dự toán dòng tiền.

9.5. Chi phí vận hành và bảo trì

Chi phí duy trì hoạt động của máy cắt tôn thủy lực ở mức kinh tế:

• Điện năng: Động cơ bơm dầu công suất 7.5 kW – 22 kW chỉ hoạt động sinh công khi đạp bàn đạp cắt, tiết kiệm điện năng hơn nhiều so với máy cắt nhiệt.
• Dầu thủy lực: Thay mới định kỳ sau mỗi 2.000 đến 4.000 giờ làm việc (tương đương 1 đến 2 năm).
• Lưỡi dao cắt: Lưỡi dao hợp kim chữ nhật sở hữu 4 cạnh cắt chịu mài mòn, cho phép đảo cạnh sử dụng 4 lần trước khi cần mang đi mài phẳng lại, tiết kiệm tối đa chi phí thay mới công cụ.

9.6. Cách tính hiệu quả đầu tư máy cắt tôn

Chỉ số hoàn vốn đầu tư (ROI) được đo lường dựa trên số lượng tấm phôi cắt được mỗi ca nhân với đơn giá gia công chia phôi ngoài thị trường, trừ đi khấu hao và chi phí nhân công. Với các xưởng sản xuất vỏ tủ điện hoặc ống gió có sản lượng đều đặn, thời gian thu hồi vốn một cỗ máy cắt tôn thủy lực thường chỉ từ 10 đến 18 tháng.

10. So sánh máy cắt tôn thủy lực với các công nghệ cắt khác

10.1. Máy cắt tôn thủy lực và máy cắt laser

Tiêu chí so sánh	Máy cắt tôn thủy lực (Shearing Machine)	Máy cắt Laser Fiber
Biên dạng gia công	Chỉ cắt đường thẳng (chia phôi tấm, xén mép)	Cắt mọi biên dạng cong, lỗ tròn, hoa văn 2D
Tốc độ cắt đường thẳng	Cắt đứt tấm tôn dài 3 – 4 mét trong 2 – 3 giây	Mất vài chục giây đến vài phút tùy độ dày
Vùng ảnh hưởng nhiệt (HAZ)	Hoàn toàn không có (cắt nguội thuần cơ học)	Tồn tại vùng nhiệt vi mô, có thể sinh biến màu mép
Chi phí đầu tư ban đầu	Thấp, dễ thu hồi vốn	Cao hơn từ 2 đến 4 lần với cùng khổ làm việc
Chi phí vận hành mỗi mét cắt	Cực thấp (chỉ tốn điện bơm dầu và khấu hao dao)	Cao hơn (tốn thêm khí trợ lực Nitơ/Oxy, béc cắt, kính)

10.2. Máy cắt tôn thủy lực và máy cắt plasma

Công nghệ cắt nhiệt plasma phù hợp cho việc xả phôi thép tấm siêu dày trong các công trình kết cấu lớn nhưng để lại đường cắt vát góc nghiêng, mép biên bám nhiều xỉ sắt và phát sinh lượng lớn khói bụi độc hại. Ngược lại, máy cắt tôn thủy lực cắt nguội dứt khoát, mép phôi vuông vức 90 độ, mặt cắt sạch sẽ và không gây ô nhiễm môi trường làm việc.

10.3. Máy cắt tôn thủy lực và máy cắt cơ khí

Máy cắt tôn cơ truyền thống sử dụng ly hợp cơ khí kết hợp bánh đà tích năng lượng thường gây tiếng ồn va đập kim loại lớn, lực cắt gián đoạn và tiềm ẩn rủi ro kẹt máy khi quá tải. Máy cắt tôn thủy lực vận hành êm ái, kiểm soát lực ép đều đặn, tự động ngắt van an toàn khi gặp phôi quá dày và cho phép người dùng tùy chỉnh chiều dài hành trình cắt để tăng nhịp dập trên phôi ngắn.

10.4. Khi nào nên chọn máy cắt tôn thủy lực?

Doanh nghiệp nên ưu tiên đầu tư máy cắt tôn thủy lực khi bài toán sản xuất tập trung vào việc chia phôi hình chữ nhật số lượng lớn, cắt xén các dải tôn phẳng chuẩn bị cho công đoạn chấn uốn hoặc hàn ghép. Việc kết hợp một máy cắt tôn thủy lực để chia phôi sơ bộ cùng một máy cắt laser để hoàn thiện chi tiết phức tạp là phương án phối hợp dây chuyền giúp tối ưu hóa công năng và tiết kiệm chi phí khấu hao cho nhà xưởng.

11. Vì sao nên mua máy cắt tôn thủy lực tại Automech?

11.1. Cung cấp máy chính hãng từ JFY

Automech là đại diện phân phối chính thức các dòng máy gia công kim loại tấm từ thương hiệu JFY (thành viên thuộc Tập đoàn TRUMPF – Đức). Mọi thiết bị cung ứng ra thị trường đều sở hữu đầy đủ chứng nhận nguồn gốc CO, chứng nhận chất lượng CQ và tuân thủ các tiêu chuẩn kỹ thuật quốc tế nghiêm ngặt.

11.2. Đa dạng cấu hình và dải công suất

Dải sản phẩm trải dài từ dòng máy dầm quay VSO nhỏ gọn, dòng Guillotine VRO kinh tế, dòng CNC VR tốc độ cao đến các tổ hợp VRZ hạng nặng xử lý phôi thép dày 16 mm dài 6 mét, đáp ứng trọn vẹn mọi quy mô nhà xưởng.

11.3. Tư vấn lựa chọn máy theo nhu cầu thực tế

Đội ngũ kỹ sư ứng dụng Automech phân tích trực tiếp dải độ dày tôn, mác thép nguyên liệu và công suất sản xuất kỳ vọng của khách hàng để xây dựng cấu hình thiết bị tối ưu, loại bỏ tình trạng mua dư thừa công năng gây lãng phí nguồn vốn.

11.4. Khảo sát và tư vấn giải pháp cho nhà máy

Hỗ trợ khảo sát trực tiếp hiện trường xưởng sản xuất, tư vấn bản vẽ móng máy bê tông chịu lực, bố trí luồng luân chuyển phôi kim loại tấm khoa học giữa máy cắt tôn, máy chấn và máy đột CNC.

11.5. Lắp đặt và chuyển giao công nghệ

Kỹ sư Automech trực tiếp đảm nhận công tác vận chuyển, kích hạ bệ máy, hiệu chuẩn độ phẳng bàn cắt bằng đồng hồ so và ni-vô điện tử, chạy thử các mẫu tôn thực tế đạt độ thẳng và độ phẳng mép cắt theo yêu cầu trước khi nghiệm thu bàn giao.

11.6. Đào tạo vận hành và bảo trì

Tổ chức khóa huấn luyện bài bản tận xưởng cho thợ máy, hướng dẫn từ cách thiết lập chương trình trên bộ điều khiển CNC Delem, kỹ thuật đo và đảo 4 cạnh lưỡi dao đến quy trình kiểm tra áp suất trạm nguồn thủy lực định kỳ an toàn.

11.7. Hỗ trợ kỹ thuật sau bán hàng

Mạng lưới trung tâm kỹ thuật tại Hà Nội, Bắc Ninh, Hải Phòng, Đà Nẵng, Huế và TP.HCM cam kết ứng cứu sự cố 24/7, kho phụ tùng luôn sẵn sàng các cụm gioăng phớt xilanh, van thủy lực, lưỡi dao hợp kim và bo mạch điều khiển chính hãng.

12. Câu hỏi thường gặp về máy cắt tôn thủy lực

12.1. Máy cắt tôn thủy lực là gì?

Đây là máy công cụ sử dụng áp lực dầu thủy lực đẩy dầm dao trên chuyển động tịnh tiến hoặc xoay nghiêng xuống dưới, phối hợp với dao dưới cố định để xén đứt các tấm kim loại phẳng theo đường thẳng liên tục.

12.2. Máy cắt tôn thủy lực cắt được inox không?

Hoàn toàn cắt được. Do inox có giới hạn bền kéo lớn, chiều dày cắt inox tối đa của máy thường bằng 50% đến 60% so với chiều dày cắt thép carbon danh định, đồng thời người vận hành cần thu hẹp khe hở giữa hai lưỡi dao về mức thích hợp.

12.3. Máy cắt tôn thủy lực cắt được tôn dày bao nhiêu?

Dải độ dày cắt gọt trải rộng từ tôn mỏng 0.5 mm đến thép tấm dày 16 mm đối với dòng máy công nghiệp tiêu chuẩn (JFY VRZ), và có thể lên tới 25 – 32 mm đối với các dòng máy chuyên dụng đặc biệt.

12.4. Máy cắt tôn thủy lực CNC khác gì máy thông thường?

Máy CNC tích hợp bộ điều khiển máy tính (như Delem DA360), tự động căn chỉnh khoảng cách cữ sau bằng động cơ servo tốc độ cao (250 mm/s), tự động tính toán góc cắt và khe hở dao theo vật liệu, giúp rút ngắn thời gian chuẩn bị và nâng cao độ chính xác gia công.

12.5. Máy cắt tôn thủy lực giá bao nhiêu?

Mức giá đầu tư dao động từ 320 triệu đồng cho dòng máy cơ bản khổ nhỏ đến hơn 2.5 tỷ đồng cho các tổ hợp máy CNC hạng nặng cắt thép dày dài 6 mét.

12.6. Nên chọn máy cắt tôn Guillotine hay Swing Beam?

Gia công tôn mỏng dưới 6 mm với chi phí đầu tư kinh tế nên chọn dòng dầm quay Swing Beam. Gia công tấm dày trên 6 mm hoặc đòi hỏi mép cắt vuông góc chuẩn xác, không bị xoắn vặn mép phôi nên ưu tiên dòng máy chém thẳng Guillotine.

12.7. Làm thế nào để chọn máy phù hợp với nhà xưởng?

Chủ xưởng cần xác định rõ ba thông số cốt lõi: chiều dày tấm kim loại lớn nhất, chiều dài đường cắt dài nhất và sản lượng nhịp cắt yêu cầu mỗi ngày để chọn công suất xilanh và chiều dài bàn dao phù hợp.

12.8. Automech có hỗ trợ lắp đặt và đào tạo vận hành không?

Có. Automech cung cấp dịch vụ trọn gói từ tư vấn thiết kế móng máy, vận chuyển, cân chỉnh thiết bị đến đào tạo vận hành lập trình và chuyển giao công nghệ tận nơi cho khách hàng.

13. Tư vấn và báo giá máy cắt tôn thủy lực Automech

13.1. Xác định vật liệu và độ dày cần cắt

Kỹ sư Automech tiếp nhận quy cách phôi tôn của khách hàng (thép mạ kẽm, inox, nhôm hay thép đen), phân tích giới hạn bền kéo để lựa chọn dải áp suất xilanh và mác thép chế tạo lưỡi dao phù hợp.

13.2. Xác định chiều dài và sản lượng gia công

Đo đạc kích thước khổ tôn tiêu chuẩn nhập xưởng (khổ 2.5 m, 3.2 m, 4 m hoặc 6 m) cùng khối lượng phôi cần xén mỗi ca để đề xuất model máy có hành trình và nhịp cắt tối ưu.

13.3. Đề xuất cấu hình máy phù hợp

Xây dựng bảng phương án kỹ thuật chi tiết đối chiếu giữa các series JFY VSO, VRO, VR hoặc VRZ, phân tích rõ tính năng cơ khí và cấp độ tự động hóa tương thích với ngân sách của doanh nghiệp.

13.4. Tư vấn phương án đầu tư và tự động hóa

Tư vấn trang bị thêm hệ thống bàn đỡ phôi khí nén phía sau chống võng tôn, cơ cấu xả phôi tự động và các gói giải pháp tài chính linh hoạt giúp doanh nghiệp tối ưu dòng vốn lưu động.

JFY – nhà cung cấp các giải pháp tổng thể cho ngành gia công kim loại tấm

13.5. Nhận báo giá và đăng ký khảo sát

Automech cung cấp máy cắt tôn thủy lực JFY cùng giải pháp phù hợp với yêu cầu về vật liệu, chiều dày, khổ tôn và nhu cầu sản xuất của từng doanh nghiệp. Đội ngũ kỹ thuật hỗ trợ tư vấn thiết bị, cấu hình và phương án đầu tư dựa trên điều kiện gia công thực tế.

Quý doanh nghiệp có nhu cầu đầu tư máy cắt tôn thủy lực JFY có thể liên hệ trực tiếp với Automech để được tư vấn, nhận báo giá và đăng ký khảo sát nhu cầu gia công thực tế. Automech đồng hành từ khâu lựa chọn thiết bị đến lắp đặt, vận hành và hỗ trợ kỹ thuật, góp phần đảm bảo hiệu quả đầu tư và quá trình sử dụng lâu dài.

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: Số 285 đường Phúc Lợi, P. Phúc Lợi, TP. Hà Nội

Chi Nhánh Đà Nẵng: Số 20 đường Nguyễn Sinh Sắc, P. Hoà Khánh, TP. Đà Nẵng

Chi Nhánh HCM: Số 84 đường 10 KĐT Vạn Phúc, P. Hiệp Bình, TP. Hồ Chí Minh

Đường dây nóng: 0987 899 347

Website: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
