Máy đột CNC

Máy đột CNC (CNC Turret Punch Press) giữ vị trí mắt xích trọng yếu trong chuỗi gia công kim loại tấm công nghiệp, mang lại tốc độ đột dập cơ học vượt trội, khả năng tạo hình 3D đa dạng và chi phí sản xuất tối ưu trên từng lỗ đột. Khác biệt với công nghệ cắt nhiệt, máy đột dập điều khiển số tạo ra các lỗ đột chuẩn xác, đột dập chớp lật louver, gân tăng cứng và dập gập mép mí liên hoàn mà không phát sinh vùng biến dạng nhiệt. Automech mang đến hệ sinh thái máy đột dập CNC chính hãng từ thương hiệu JFY (thành viên thuộc Tập đoàn TRUMPF – Đức), đồng hành cùng doanh nghiệp tối đa hóa năng suất sản xuất hàng loạt.

1. Máy đột CNC là gì?

1.1. Máy đột CNC là gì?

Máy đột CNC (máy đột dập mâm xoay CNC) là dòng máy công cụ gia công kim loại tấm tự động hóa, hoạt động dựa trên sự điều khiển số của máy tính. Tấm phôi kim loại được kẹp chặt bởi hệ thống kẹp phôi khí nén/thủy lực, di chuyển linh hoạt theo hai trục tọa độ X và Y trên bàn máy đệm bi lăn. Trục búa đột (Ram) truyền động servo tác dụng lực ép hàng chục tấn lên cụm chày cối để xuyên thủng hoặc dập nổi biến dạng phôi theo bản vẽ thiết kế.

1.2. Máy đột CNC hoạt động như thế nào?

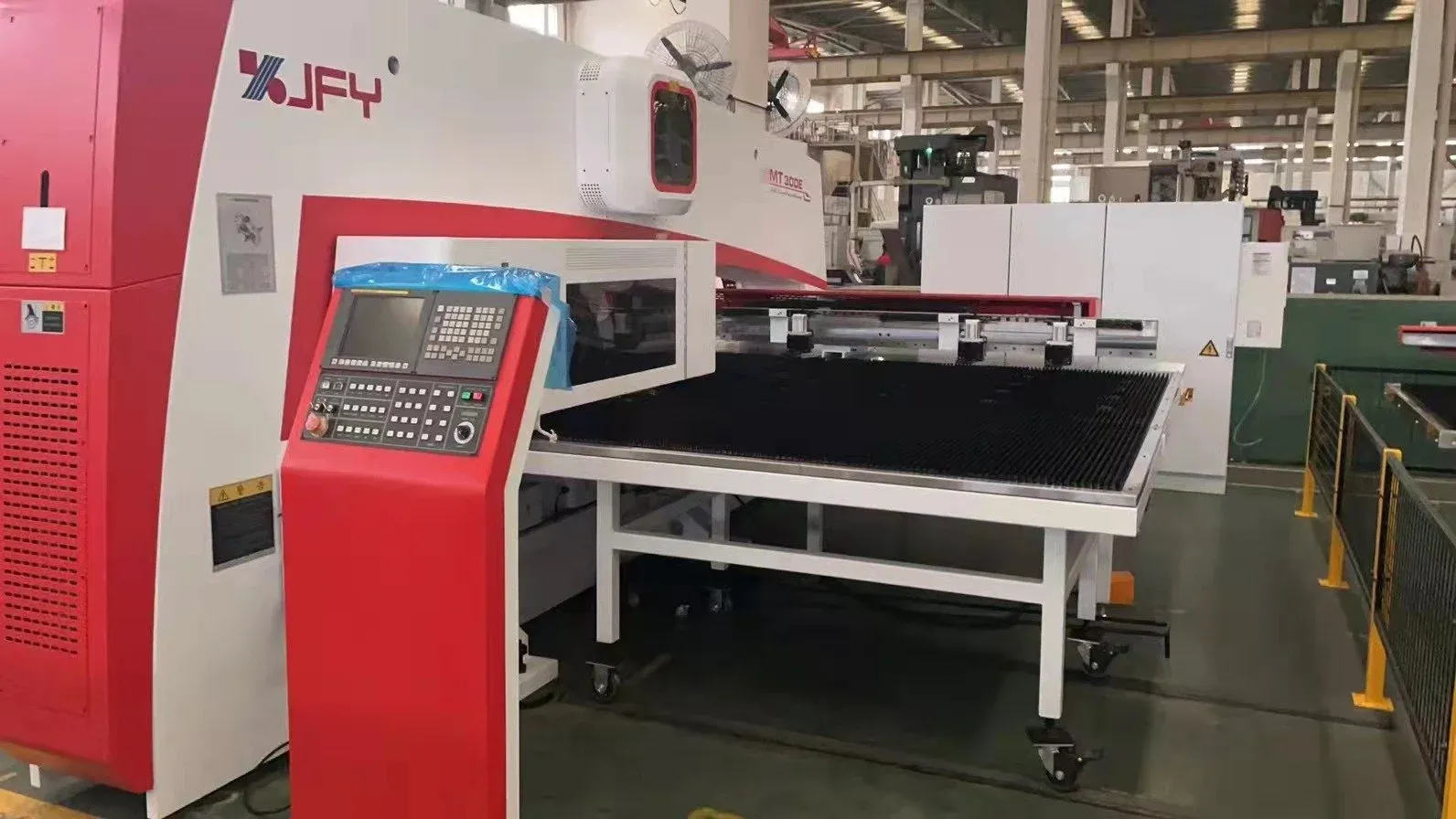

Quy trình vận hành khởi đầu khi phần mềm CAM biên dịch bản vẽ chi tiết thành chuỗi mã lệnh G-code và chỉ thị chọn trạm dao (T-code). Bàn kẹp di chuyển tấm tôn đến tọa độ chính xác bên dưới vị trí búa đột. Đồng thời, mâm xoay mang trạm chày cối (Turret) xoay quanh trục để đưa bộ dao thích hợp vào vị trí làm việc. Đầu búa đột servo hạ xuống với lực dập định mức (thường là 30 tấn hoặc 300 kN), xuyên thủng tấm kim loại và đẩy phoi vụn rơi xuống khay chứa bên dưới.

1.3. Máy đột CNC gia công được những gì?

Thiết bị thực hiện hoàn hảo hàng loạt nguyên công gia công trên tấm phôi:

• Đột các lỗ đơn lẻ hoặc lỗ thẳng hàng: lỗ tròn, lỗ vuông, lỗ chữ nhật, lỗ ovan, lỗ hình hạt đậu.
• Đột mảng lỗ lưới thông gió, lỗ tổ ong mật độ dày đặc với nhịp dập hàng trăm nhát mỗi phút.
• Cắt biên dạng phẳng (nibbling) bằng cách đột các nhát tròn hoặc nhát vuông gối chồng liên tiếp.
• Tạo hình biến dạng dẻo 3D: dập gân tăng cứng (ribbing), dập cửa chớp thông gió louver, dập lõm bắt vít chìm (countersink), dập gờ nổi và dập ép ren trực tiếp.

1.4. Ưu điểm của máy đột CNC trong gia công kim loại tấm

So với các phương pháp gia công tấm khác, máy đột CNC sở hữu những lợi thế cạnh tranh riêng biệt:

• Tốc độ đột cực nhanh: Tần số dập đạt từ 600 đến hơn 1.000 nhát/phút, rút ngắn chu kỳ hoàn thiện các tấm tôn có hàng nghìn lỗ lưới.
• Hoàn toàn không biến dạng nhiệt: Phương pháp cắt nguội cơ học giữ nguyên độ phẳng thăng bằng của tấm tôn, không làm biến đổi cấu trúc tế vi và không làm cháy lớp mạ kẽm.
• Chi phí mỗi nhát đột cực thấp: Không tiêu tốn khí trợ lực đắt tiền (oxy, nitơ), chi phí dao cụ phân bổ trên hàng triệu nhát cắt đạt mức kinh tế nhất.
• Khả năng tạo hình 3D tích hợp: Thực hiện các bước dập nổi gân, chớp lật louver ngay trên một lần nạp phôi mà máy cắt laser không thể thực hiện được.

2. Các dòng máy đột CNC tại Automech

2.1. Máy đột CNC JFY dòng DMT

JFY DMT Series là dòng máy đột CNC mâm xoay hiện đại sử dụng động cơ servo làm nguồn đột chính:

• Động cơ servo dẫn động trực tiếp cho tốc độ xử lý nhanh, phản hồi chu kỳ dập tức thời.
• Cơ chế vận hành thông minh giúp tối ưu hóa điện năng tiêu thụ, động cơ chỉ sinh công hữu ích tại thời điểm búa dập ép phôi.
• Tích hợp chức năng giảm tiếng ồn chủ động, giúp thiết bị vận hành êm ái, giảm thiểu chấn động lên nền móng xưởng.
• Trục đột sở hữu độ chính xác định vị cao, phù hợp gia công các linh kiện điện tử và vỏ hộp kỹ thuật phức tạp.

2.2. Máy đột CNC JFY dòng MT

JFY MT Series sở hữu nhiều ưu điểm vượt trội trong phân khúc giá kinh tế:

• Trang bị hệ thống điều khiển servo đơn chỉ hoạt động trong quá trình đột, tiết kiệm điện năng tiêu thụ đáng kể so với hệ thống thủy lực chạy liên tục.
• Động cơ servo chính giúp cải thiện tốc độ đột và duy trì độ chính xác lặp lại ổn định.
• Trang bị hệ thống giảm thanh tiêu chuẩn, giữ môi trường xưởng làm việc yên tĩnh.
• Chi phí bảo trì thấp do loại bỏ hoàn toàn hệ thống đường ống thủy lực, không xảy ra hiện tượng rò rỉ dầu hay nguy cơ lão hóa gioăng phớt áp lực cao.

2.3. Máy đột CNC JFY dòng MTA

JFY MTA Series là bản nâng cấp toàn diện được đánh giá cao nhờ tích hợp các công nghệ điều khiển tiên tiến:

• Hệ truyền động chính trang bị động cơ servo hiệu suất cao, mang lại tốc độ đột nhanh và phản hồi chính xác theo từng chu kỳ.
• Công nghệ đột mềm (Soft Punch) thông minh giúp kiểm soát gia tốc búa đột khi tiếp xúc mặt tôn, giảm tối đa rung chấn cơ học và triệt tiêu tiếng ồn va đập kim loại.
• Trục đột đạt độ chính xác cao, duy trì dung sai chặt chẽ khi xử lý các cụm chi tiết có mật độ lỗ dày đặc.
• Hệ thống điều khiển CNC linh hoạt, giao diện thân thiện giúp kỹ thuật viên dễ dàng lập trình và thao tác trực tiếp tại máy.

2.4. Máy đột CNC JFY MTE 3018

JFY MTE 3018 là dòng máy đột dập CNC cao cấp thế hệ mới của JFY:

• Ứng dụng công nghệ servo thế hệ mới, cho phép kiểm soát linh hoạt toàn diện hành trình búa, chiều sâu dập và tốc độ tiếp cận phôi theo từng loại chày cối.
• Trang bị hệ điều khiển CNC Fanuc (Nhật Bản) đa trục danh tiếng, đảm bảo độ chính xác định vị, độ mượt mà khi chạy đường cong và độ ổn định lâu dài.
• Mâm xoay dao tích hợp lên đến 38 trạm chày cối (hoặc mở rộng hơn), trang bị sẵn các trạm xoay tự động (Auto Index) giúp xoay dao theo góc bất kỳ, mở rộng khả năng gia công đa dạng mà không cần thay đổi dao cụ thủ công.
• Tích hợp phần mềm lập trình và xếp phôi nesting CNCkad (Ý), hỗ trợ tối ưu hóa đường chạy dao, tự động tránh kẹp tôn và sắp xếp phôi khoa học, giúp tiết kiệm nguyên liệu và nâng cao năng suất xuất xưởng.

2.5. Hệ thống cấp và dỡ phôi cho máy đột JFY APM

Hệ thống APM (Automatic Sheet Loading & Unloading System) là giải pháp tự động hóa đồng bộ thiết kế riêng cho các dòng máy đột CNC JFY. Hệ thống sử dụng dàn giác hút chân không đa điểm để tự động tách từng tấm tôn thô từ chồng phôi nạp vào bàn máy, đồng thời cơ cấu kẹp dỡ phôi tự động gom tấm kim loại đã đột xong chuyển ra pallet thành phẩm. APM giúp máy đột vận hành liên tục xuyên ca mà không phụ thuộc vào sức lao động thủ công của công nhân.

3. So sánh các dòng máy đột CNC JFY

3.1. So sánh cấu hình và khả năng gia công

Các dòng máy MT và DMT tập trung vào cấu hình servo đơn gọn gàng, tối ưu chi phí đầu tư ban đầu cho các ứng dụng cơ bản. Dòng MTA tích hợp công nghệ đột mềm kiểm soát rung chấn. Model MTE 3018 dẫn đầu về cấu hình khi sở hữu mâm dao lên đến 38 trạm, hệ điều khiển Fanuc đa trục và phần mềm bản quyền CNCkad, mang lại khả năng xử lý linh hoạt mọi bản vẽ kỹ thuật phức tạp.

3.2. So sánh lực đột và tốc độ gia công

Tất cả các dòng máy đột JFY đều trang bị lực đột danh định tiêu chuẩn 300 kN (30 tấn), cho phép xử lý nhẹ nhàng các tấm thép có chiều dày lên tới 6.35 mm. Tốc độ đột nhấp (nibbling) trên dòng MTE 3018 và MTA có thể đạt từ 800 đến 1.000 nhát/phút, trong khi tốc độ định vị các trục X/Y đạt trên 100 m/phút.

3.3. So sánh kích thước vùng gia công

Kích thước tấm gia công trực tiếp không cần đảo kẹp tiêu chuẩn là 1.250 x 2.500 mm hoặc 1.500 x 3.000 mm. Khi kích hoạt tính năng tự động dịch chuyển kẹp phôi (Auto Repositioning), máy có thể gia công các tấm tôn có chiều dài lên tới 4.000 – 5.000 mm mà vẫn đảm bảo độ thẳng hàng tuyệt đối giữa các bước đột.

3.4. So sánh khả năng tự động hóa

Tất cả các model JFY MT, DMT, MTA và MTE 3018 đều có sẵn cổng kết nối đồng bộ hóa với hệ thống cấp dỡ phôi tự động JFY APM. Khả năng kết nối mở này cho phép doanh nghiệp nâng cấp lên tế bào sản xuất tự động bất kỳ lúc nào khi sản lượng gia tăng.

3.5. Lựa chọn dòng máy theo nhu cầu sản xuất

Dưới đây là bảng đối chiếu kỹ thuật chi tiết giúp doanh nghiệp dễ dàng lựa chọn model máy đột JFY tương thích:

Tiêu chí so sánh	JFY MT Series	JFY DMT Series	JFY MTA Series	JFY MTE 3018
Công nghệ truyền động	Động cơ Servo đơn	Động cơ Servo chính	Động cơ Servo cao cấp	Servo thế hệ mới linh hoạt
Hệ điều khiển CNC	CNC chuyên dụng	CNC chuyên dụng	CNC thông minh linh hoạt	Fanuc đa trục (Nhật Bản)
Số trạm chày cối mâm xoay	24 – 32 trạm	24 – 32 trạm	32 – 38 trạm	38 trạm (Kèm Auto Index)
Tính năng nổi bật	Tiết kiệm điện, không dầu	Vận hành êm, giảm ồn	Công nghệ đột mềm Soft Punch	Phần mềm CNCkad (Ý)
Lực đột danh định	300 kN (30 tấn)	300 kN (30 tấn)	300 kN (30 tấn)	300 kN (30 tấn)
Khả năng kết nối APM	Hỗ trợ kết nối	Hỗ trợ kết nối	Hỗ trợ kết nối	Tối ưu hóa đồng bộ cao
Phân khúc ứng dụng	Xưởng phụ trợ, vỏ tủ vừa	Tủ điện, linh kiện mỏng	Sản xuất liên tục, giảm ồn	Gia công chính xác cao, OEM

4. Máy đột CNC gia công được vật liệu nào?

4.1. Thép carbon

Thép carbon cán nguội (SPCC), cán nóng (SPHC) và thép kết cấu (SS400) là vật liệu được gia công thường xuyên nhất. Lực ép búa đột 30 tấn bóc tách phoi dứt khoát, mép lỗ đột vuông vắn, không để lại gờ xước bavia. Dải độ dày xử lý từ 0.5 mm đến 4.0 mm, tối đa đạt 6.35 mm với các đường kính đột tiêu chuẩn.

4.2. Inox

Thép không gỉ (SUS201, SUS304, SUS316) có độ bền kéo cao và dễ biến cứng bề mặt khi va đập cơ học. Máy sử dụng bộ chày cối chế tạo từ thép hợp kim gió siêu cứng (SKH51 hoặc thép bột luyện kim CPM), kết hợp khe hở cối tính toán chuẩn mực (khoảng 15% – 20% độ dày tấm). Dải chiều dày xử lý an toàn cho inox từ 0.5 mm đến 3.0 mm.

4.3. Nhôm

Hợp kim nhôm (A1050, A5052, A6061) có tính mềm và dễ bám dính vào đầu chày. Khi đột nhôm, máy sử dụng hệ thống phun sương bôi trơn chày tự động (Air Blow Tool Lubrication) giúp chày thoát phoi êm ái, không làm trầy xước bề mặt nhôm, độ dày xử lý lên tới 5.0 mm.

4.4. Tấm kim loại mạ và vật liệu phù hợp

Tôn mạ kẽm (GI), tôn mạ nhôm kẽm (GL/Galvalume) và tôn sơn tĩnh điện trước được gia công với ưu điểm bảo vệ nguyên vẹn lớp phủ bề mặt. Khác với cắt laser làm cháy khét lớp kẽm gây rỉ sét mép cắt, đột dập nguội dồn lớp kẽm bao phủ nhẹ vào mép cắt, duy trì khả năng chống oxy hóa tự nhiên cho sản phẩm ngoài trời.

4.5. Xác định độ dày vật liệu trước khi chọn máy

Doanh nghiệp cần xác định rõ chiều dày lớn nhất và đường kính lỗ đột nhỏ nhất theo quy tắc tỷ lệ: đường kính lỗ đột nhỏ nhất không được nhỏ hơn độ dày của phôi thép (Dmint). Việc nắm vững quy tắc này giúp kỹ thuật viên lựa chọn kích thước dao cụ chuẩn mực, tránh gây cong oằn hoặc gãy mũi chày đột.

5. Ứng dụng của máy đột CNC trong sản xuất

5.1. Gia công tủ điện và tủ điều khiển

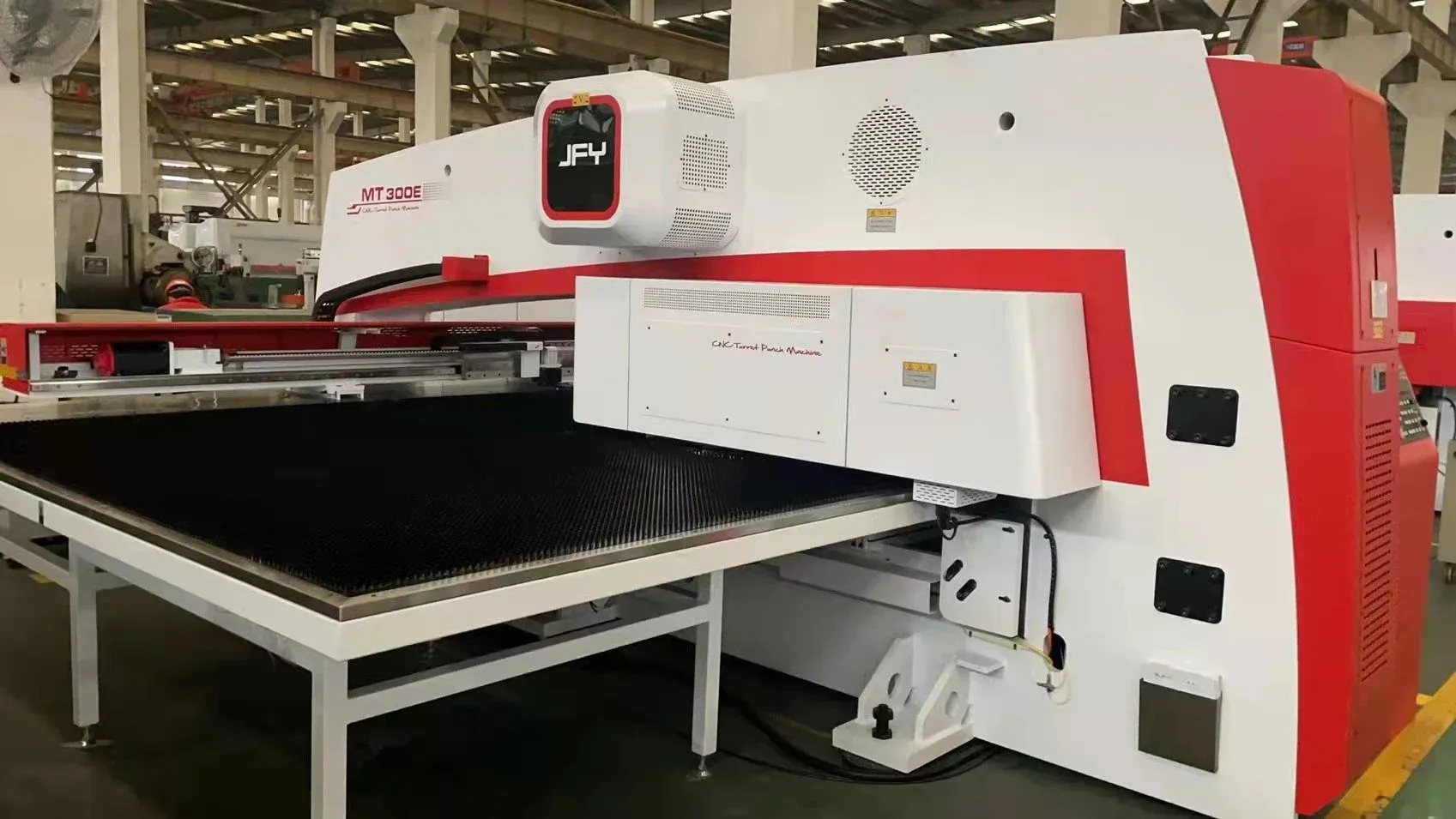

Máy đột dập CNC là thiết bị trung tâm trong ngành sản xuất vỏ tủ điện trung – hạ thế, tủ trạm kiosk và tủ rack server viễn thông. Máy đột nhanh chóng hàng loạt cửa sổ thông gió louver, các lỗ lắp đồng hồ đo điện, đột hàng lỗ bắt bản lề và đột ren cọc tiếp địa với độ đồng tâm chuẩn xác.

5.2. Sản xuất thiết bị điện – điện tử

Chế tạo khung vỏ máy vi tính, khay trượt máy chủ, vỏ biến tần, máng đèn chiếu sáng LED và hộp thiết bị âm thanh. Tốc độ dập lưới tổ ong siêu nhanh giúp vỏ thiết bị giải phóng nhiệt năng thông thoáng mà vẫn bảo đảm độ cứng cơ học.

5.3. Gia công vỏ máy và vỏ thiết bị

Định hình các tấm ốp bảo vệ máy công cụ, vỏ máy nén khí, vách che máy phát điện công nghiệp. Các đường đột viền liên hoàn (nibbling) tạo nên các góc lượn sắc sảo, mép cắt phẳng mịn sẵn sàng đưa vào khâu chấn gấp hộp.

5.4. Sản xuất linh kiện kim loại tấm

Gia công các loại giá treo thang máng cáp điện, thanh thanh giằng tăng cứng, tấm lót sàn chống trượt, tai kẹp tấm pin năng lượng mặt trời và các tấm đệm cơ khí chính xác.

5.5. Ngành cơ khí chế tạo và công nghiệp phụ trợ

Chế tạo phụ tùng dập khung xe máy, phụ kiện xe buýt điện, tấm chắn bùn xe tải và các cấu kiện gia công dập vuốt phụ trợ cho các tập đoàn đa quốc gia.

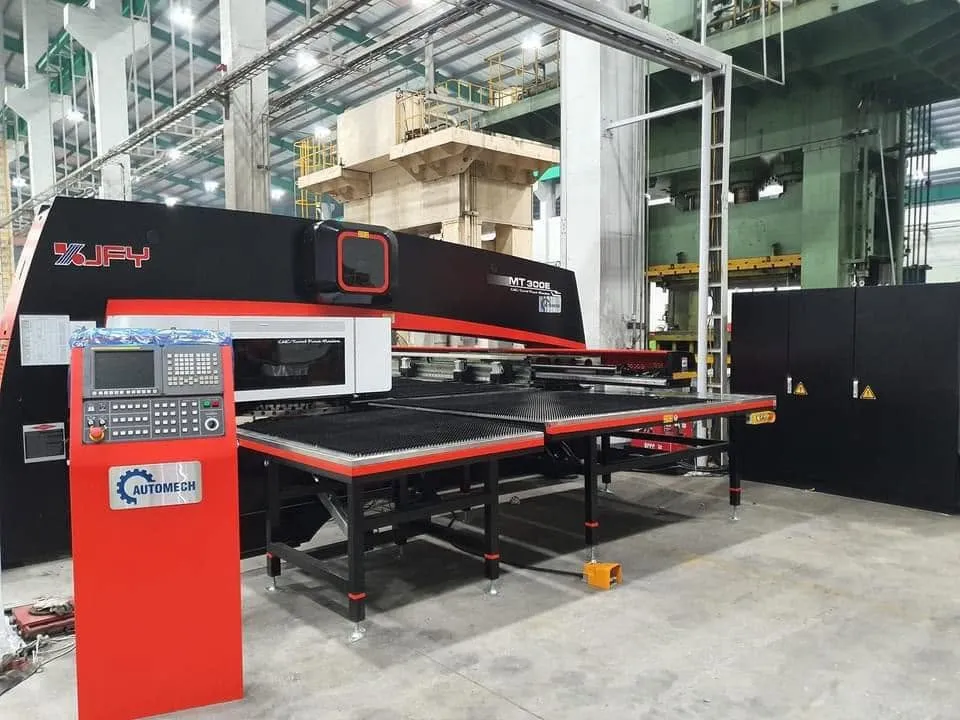

5.6. Gia công sản phẩm số lượng lớn

Đối với các đơn hàng xuất khẩu yêu cầu hàng chục nghìn sản phẩm giống nhau mỗi tháng, máy đột CNC đem lại năng suất vượt trội và chi phí sản xuất rẻ hơn nhiều so với việc chạy liên tục máy cắt laser nhiệt.

6. Công nghệ và tính năng nổi bật của máy đột CNC

6.1. Hệ thống điều khiển CNC

Hệ thống CNC Fanuc trang bị trên dòng MTE 3018 sở hữu bộ vi xử lý tốc độ cao, khả năng nội suy đường chạy dao mượt mà và giao diện hiển thị đồ họa trực quan. Hệ thống tự động giám sát hành trình kẹp tôn, tự động cảnh báo vùng nguy hiểm để tránh va chạm búa đập vào ngàm kẹp.

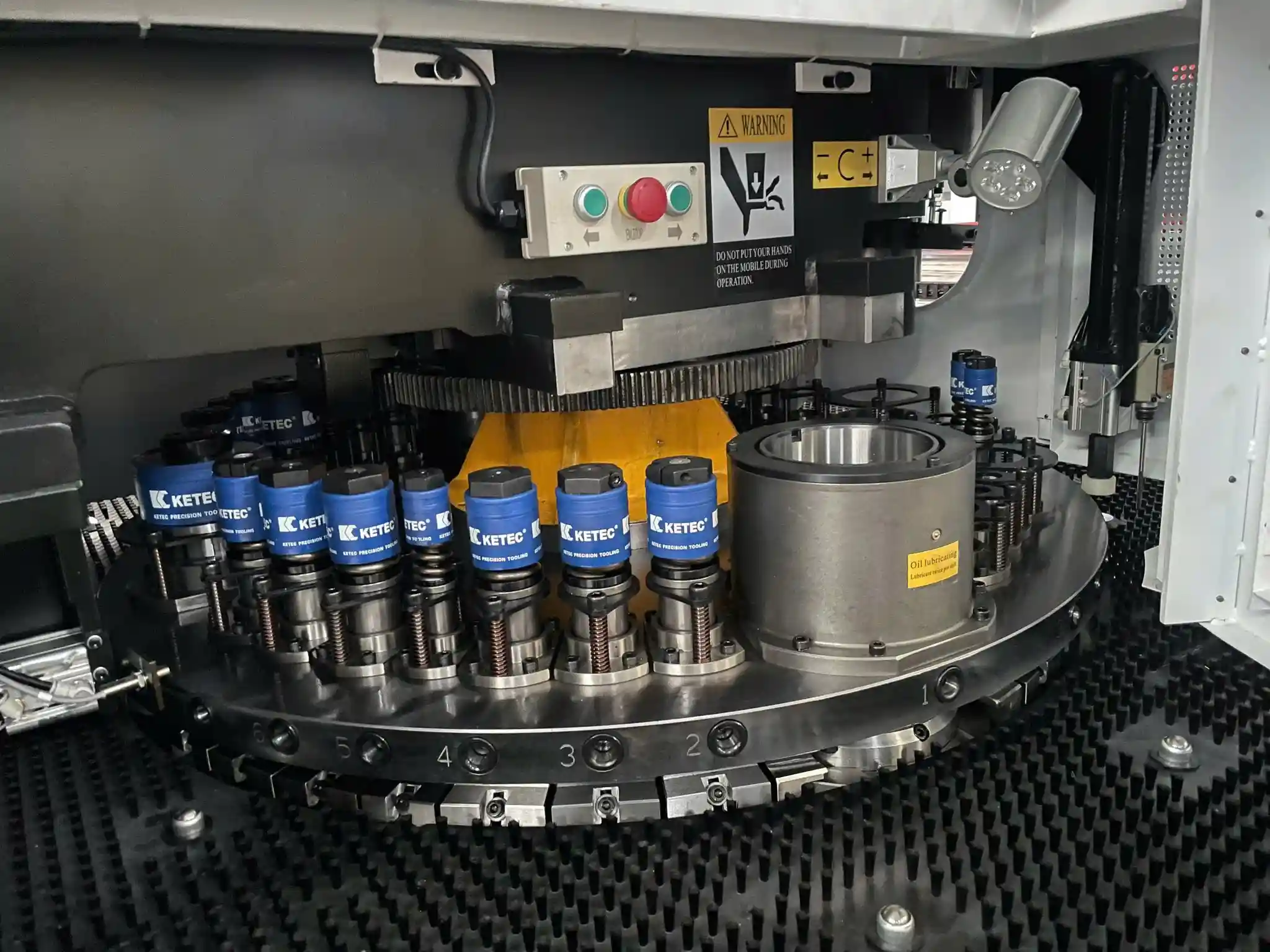

6.2. Hệ thống đầu đột và dao cụ

Mâm xoay chứa dao (Turret) chế tạo từ vật liệu gang hợp kim chống mài mòn, bố trí theo cấu trúc mâm dày (Thick Turret) chuẩn công nghiệp quốc tế. Hệ thống tích hợp các trạm xoay tự động Auto Index cho phép xoay chày cối 360 độ theo độ phân giải 0.01 độ, giúp tối ưu hóa góc cắt mà không cần trang bị thêm dao có góc nghiêng đặc biệt.

6.3. Hệ thống truyền động và định vị

Hệ thống sử dụng thanh trượt con lăn tuyến tính chịu tải nặng cùng trục vít me bi dẫn hướng kép, kéo bởi động cơ AC Servo quán tính lớn. Bàn làm việc đệm bi lăn kết hợp chổi sợi cước ngăn chặn hiện tượng phôi tấm bị trầy xước mặt dưới khi dịch chuyển ở vận tốc cao hơn 100 m/phút.

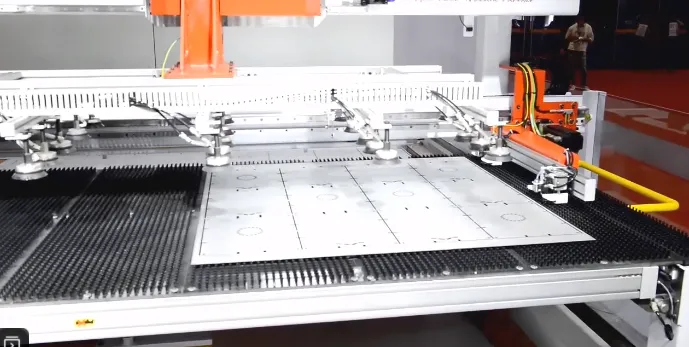

6.4. Tự động hóa quá trình cấp và dỡ phôi

Khi kết hợp cùng cánh tay nạp dỡ tự động JFY APM, chu trình nạp tôn, đo kiểm độ dày, căn chỉnh mép cữ và bốc dỡ sản phẩm hoàn thành được thực hiện khép kín, giải phóng hoàn toàn sức lao động chân tay của con người.

6.5. Khả năng tích hợp với dây chuyền gia công kim loại tấm

Máy đột CNC dễ dàng kết nối đồng bộ cùng máy cắt laser sợi quang, máy cắt tôn thủy lực và máy gấp tự động thông qua phần mềm quản lý xưởng thông minh, thiết lập dòng chảy sản xuất liên tục từ cuộn phôi thô đến hộp sản phẩm hoàn thiện.

7. Máy đột CNC và máy cắt laser: Nên chọn công nghệ nào?

7.1. Khác biệt về nguyên lý gia công

Máy đột CNC cắt kim loại bằng tác động cơ học dứt khoát giữa cặp chày cối không sinh nhiệt. Máy cắt laser bóc tách vật liệu bằng nhiệt lượng hội tụ của chùm tia quang học kết hợp dòng khí thổi bay xỉ lỏng.

7.2. Khả năng tạo lỗ và hình dạng

Máy cắt laser vượt trội về khả năng cắt mọi biên dạng 2D tự do và hoa văn nghệ thuật phức tạp mà không phụ thuộc vào khuôn dao. Ngược lại, máy đột CNC sở hữu năng lực dập nổi 3D độc quyền: tạo cửa chớp louver, dập gân lồi, dập vấu bắt ốc và dập ren trực tiếp trên phôi tấm.

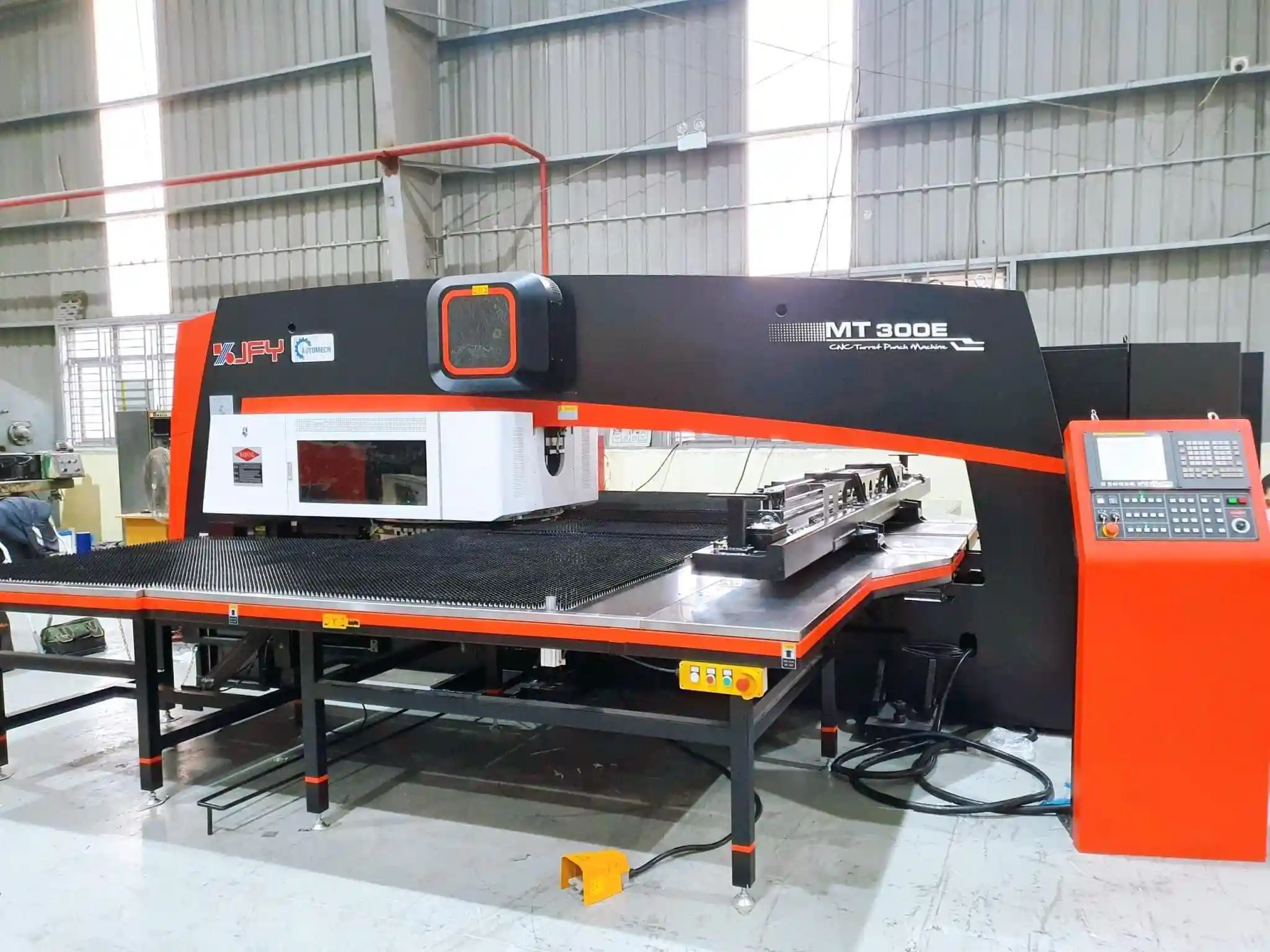

7.3. Tốc độ và năng suất

Khi gia công các tấm tôn có mật độ lỗ lưới dày đặc (hàng nghìn lỗ thông gió trên cánh tủ điện), máy đột CNC hoàn thành nhanh gấp 3 đến 5 lần so với máy laser Fiber. Với các đường cắt biên dạng dài tự do, máy laser lại đạt tốc độ vượt trội hơn.

7.4. Chi phí đầu tư và vận hành

Máy cắt laser có chi phí vận hành cao hơn do tiêu hao liên tục khí trợ lực áp lực cao (Nitơ/Oxy) và béc cắt. Máy đột CNC chỉ tiêu tốn điện năng của động cơ servo và chi phí mài lại dao định kỳ, chi phí gia công trên từng mét phôi rẻ hơn đáng kể.

7.5. Khi nào nên chọn máy đột CNC?

Doanh nghiệp nên chọn máy đột CNC khi sản phẩm chính là vỏ tủ điện, máng cáp, vỏ máy tính, các tấm đột lỗ lưới thông gió số lượng lớn và các chi tiết đòi hỏi tạo hình dập nổi louver 3D.

7.6. Khi nào nên kết hợp máy đột CNC và máy cắt laser?

Mô hình sản xuất kết hợp hoàn hảo nhất cho một nhà máy cơ khí kim loại tấm hiện đại là sử dụng máy đột CNC để đột dập các cụm lỗ lưới, dập chớp louver và dập gân tăng cứng, sau đó chuyển sang máy cắt laser để xén các biên dạng ngoài phức tạp. Sự kết hợp này mang lại năng suất gia công tối đa và tối ưu hóa chi phí sản xuất cho nhà xưởng.

Tiêu chí so sánh	Máy đột dập CNC (Turret Punch)	Máy cắt Laser Fiber
Nguyên lý bóc tách phôi	Cơ học nguội (Cặp chày cối dập đứt)	Nhiệt quang học (Tia laser nóng chảy)
Tốc độ đục mảng lỗ lưới	Cực nhanh (600 – 1.000 nhát/phút)	Chậm hơn, tốn nhiều chu kỳ đục lỗ
Khả năng tạo hình 3D	Làm được (Chớp louver, gân nổi, ren)	Hoàn toàn không làm được
Biến dạng nhiệt & Lớp mạ	Giữ phẳng tuyệt đối, mạ kẽm không cháy	Có vùng nhiệt, mép tôn mạ dễ bị cháy
Cắt biên dạng tự do 2D	Bị giới hạn theo hình dạng chày cối	Không giới hạn mọi bản vẽ thiết kế
Chi phí khí trợ lực	Hoàn toàn không sử dụng khí trợ lực	Tốn nhiều chi phí khí Nitơ hoặc Oxy

8. Tiêu chí lựa chọn máy đột CNC phù hợp

8.1. Sản lượng và yêu cầu năng suất

Nhà xưởng có sản lượng lớn chạy liên tục 3 ca mỗi ngày nên ưu tiên dòng máy có tốc độ dập cao như MTA Series hoặc MTE 3018, đồng thời tích hợp thêm hệ thống cấp dỡ phôi tự động APM để giảm thời gian chết giữa các lần thay tôn.

8.2. Loại vật liệu và độ dày tấm

Xác định độ dày tôn lớn nhất thường xuyên gia công. Lực đột 300 kN của các dòng máy JFY đáp ứng xử lý tốt thép dày tới 6.35 mm và inox dày 3.0 mm. Nếu chủ yếu gia công tôn mỏng dưới 2.0 mm, cấu hình servo MT tiêu chuẩn là phương án tối ưu ngân sách.

8.3. Kích thước phôi và vùng gia công

Chọn khổ bàn máy tương thích với quy cách tôn nguyên liệu: khổ bàn 1.250 x 2.500 mm cho các tấm tôn nhỏ và trung bình, hoặc khổ bàn 1.500 x 3.000 mm cho các tấm phôi kích thước lớn để hạn chế tối đa số lần kích hoạt tính năng chuyển kẹp tôn.

8.4. Số lượng và hình dạng lỗ cần đột

Đánh giá mức độ đa dạng của các chi tiết. Nếu sản phẩm đòi hỏi nhiều kích cỡ lỗ tròn, ovan và chớp lật khác nhau, bắt buộc phải chọn mâm xoay dung lượng lớn từ 32 đến 38 trạm tích hợp các trạm xoay Auto Index để không mất thời gian tháo lắp dao cối thủ công.

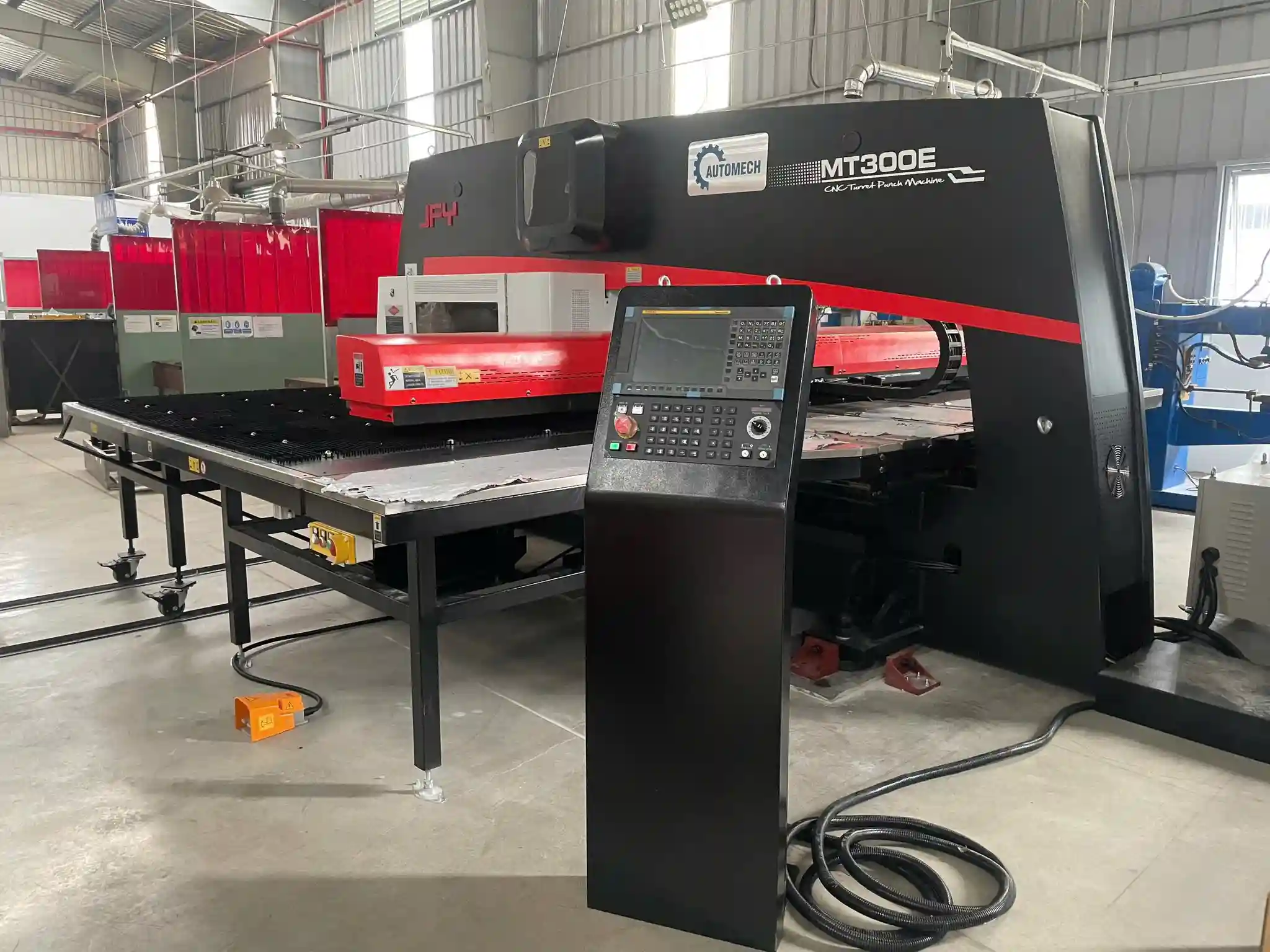

8.5. Yêu cầu về độ chính xác

Kiểm tra dung sai lỗ đột ghi trên bản vẽ thiết kế. Dòng máy MTE 3018 tích hợp hệ điều khiển CNC Fanuc và khung bệ đúc ủ nhiệt đảm bảo độ chính xác định vị ± 0.05 mm và độ lặp lại ± 0.02 mm, đáp ứng tiêu chuẩn nghiệm thu khắt khe nhất của các đối tác FDI.

8.6. Mức độ tự động hóa

Cân nhắc việc tích hợp cảm biến kiểm soát phôi kẹp tự động, hệ thống thổi dầu bôi trơn chày tự động và cụm tay gắp dỡ sản phẩm phụ trợ để hình thành tế bào gia công tự động khép kín.

8.7. Khả năng mở rộng dây chuyền trong tương lai

Lựa chọn máy có hệ điều khiển hỗ trợ các chuẩn giao tiếp công nghiệp hiện đại, bảo đảm thiết bị dễ dàng kết nối vào hệ thống kho tháp phôi thông minh và phần mềm điều hành sản xuất MES sau này.

9. Báo giá máy đột CNC và chi phí đầu tư

9.1. Máy đột CNC giá bao nhiêu?

Mức giá đầu tư hệ thống máy đột CNC dao động từ khoảng 1.1 tỷ đồng cho dòng máy servo cơ bản đến hơn 2.8 tỷ đồng cho các tổ hợp máy cao cấp 38 trạm tích hợp hệ thống cấp dỡ phôi tự động APM.

Dưới đây là bảng tổng hợp báo giá tham khảo theo từng dòng thiết bị JFY tại Automech:

Model / Dòng máy	Lực đột / Khổ bàn gia công	Số trạm dao mâm xoay	Công nghệ & Cấu hình nổi bật	Khoảng giá tham khảo (VNĐ)
JFY MT Series	300 kN / 1.250 x 2.500 mm	24 – 32 trạm	Động cơ Servo đơn, không dầu thủy lực, tiết kiệm điện	1.1 – 1.4 Tỷ+
JFY DMT Series	300 kN / 1.250 x 2.500 mm	24 – 32 trạm	Nguồn đột Servo chính, tối ưu năng lượng, giảm ồn	1.3 – 1.6 Tỷ+
JFY MTA Series	300 kN / 1.250 x 2.500 mm	32 – 38 trạm	Công nghệ đột mềm Soft Punch, CNC linh hoạt	1.5 – 1.9 Tỷ+
JFY MTE 3018	300 kN / 1.500 x 3.000 mm	38 trạm (Auto Index)	CNC Fanuc đa trục, phần mềm CNCkad (Ý)	1.9 – 2.4 Tỷ+
Tổ hợp MTE + Hệ thống APM	300 kN / Tự động nạp dỡ	38 trạm	Tích hợp hệ thống cấp và dỡ phôi tự động APM	2.5 – 3.2 Tỷ+

(Lưu ý: Mức giá nêu trên mang tính chất tham khảo tổng quan, chi phí thực tế phụ thuộc vào cấu hình số lượng trạm Auto Index, gói dao cụ ban đầu và thời điểm triển khai dự án).

9.2. Những yếu tố ảnh hưởng đến giá máy

Mức giá thiết bị cấu thành từ công nghệ truyền động búa đột (servo thế hệ mới so với servo đơn), thương hiệu bộ điều khiển (Fanuc cao cấp so với bộ điều khiển phổ thông), số lượng trạm dao trên mâm xoay và kích thước bao hình của bàn máy.

9.3. Chi phí khuôn, dao cụ và phụ kiện

Chi phí đầu tư bộ chày cối tiêu chuẩn (gồm các bộ dao đột tròn, ovan, dao cắt tỉa chữ nhật và cối dập chớp louver) ban đầu dao động từ 80 triệu đến 200 triệu đồng. Đầu tư dao cụ chất lượng cao giúp tăng tuổi thọ làm việc lên hàng triệu nhát dập trước khi cần mài lại mặt cắt.

9.4. Chi phí lắp đặt và đào tạo

Tại Automech, các hạng mục khảo sát móng máy xưởng, cẩu hạ định vị thiết bị, căn chỉnh thăng bằng ni-vô quang học và khóa đào tạo lập trình phần mềm CNCkad chuyên sâu đều được hỗ trợ trọn gói cho khách hàng.

9.5. Chi phí vận hành và bảo trì

Chi phí vận hành hàng tháng của máy đột servo ở mức rất thấp: tiêu hao điện năng chỉ từ 3.5 – 7.5 kWh trong một giờ chạy thực tế, không tốn chi phí mua khí nén áp lực cao hay khí nitơ đắt đỏ. Công tác duy tu chủ yếu gồm tra mỡ bôi trơn ray trượt định kỳ và mài sắc lại lưỡi chày cối bằng máy mài phẳng chuyên dụng.

9.6. Tính toán hiệu quả đầu tư máy đột CNC

Nhờ năng suất dập lỗ vượt trội và chi phí vận hành tiết kiệm, thời gian thu hồi vốn (ROI) của máy đột CNC JFY thường đạt được sau 12 đến 20 tháng. Cỗ máy giúp doanh nghiệp hoàn thiện các gói thầu tủ điện quy mô lớn đúng tiến độ và tối ưu hóa biên độ lợi nhuận ròng.

10. Giải pháp máy đột CNC và tự động hóa tại Automech

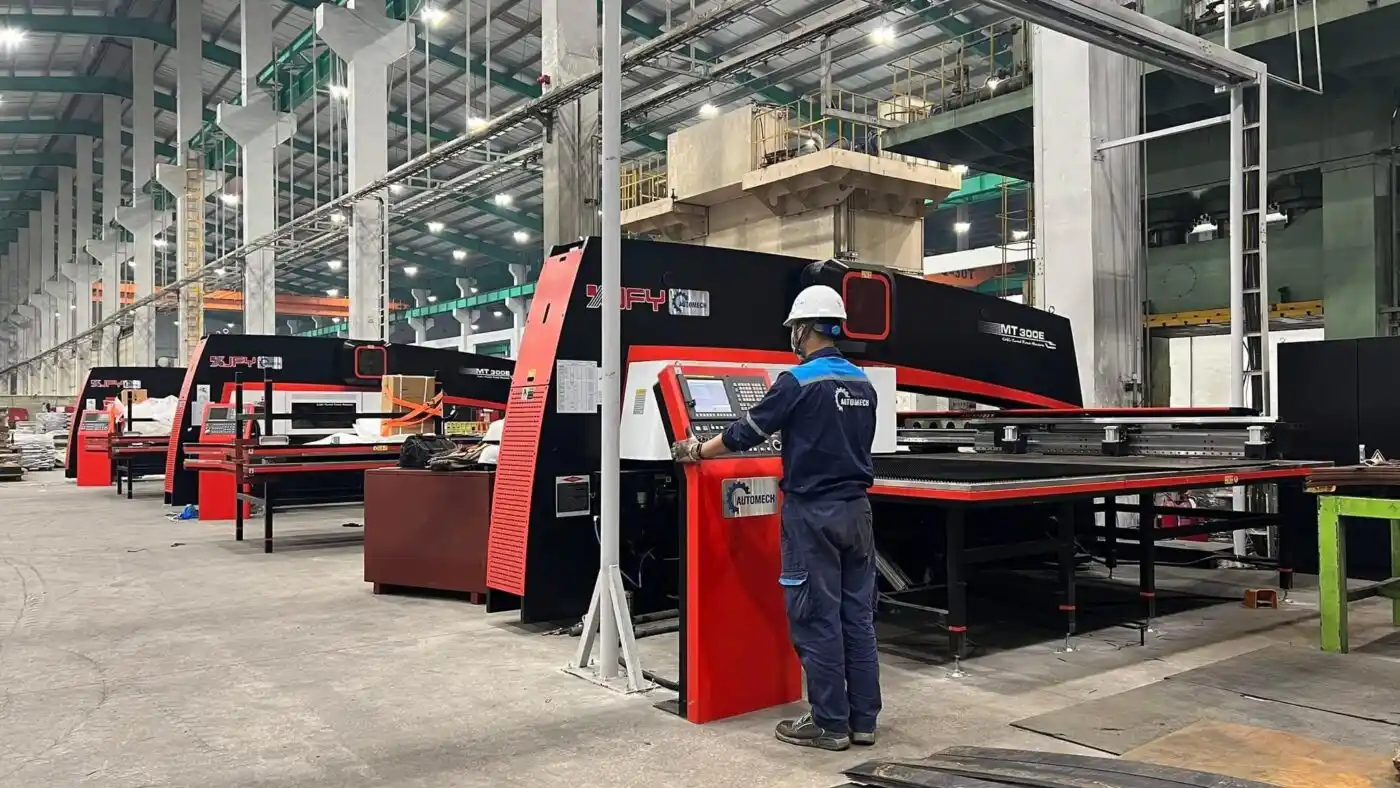

10.1. Tư vấn lựa chọn máy theo nhu cầu sản xuất

Đội ngũ chuyên gia Automech tiếp nhận trực tiếp bản vẽ sản phẩm của khách hàng, phân tích số lượng lỗ đột, yêu cầu dập gân louver để đề xuất dòng máy MT, DMT, MTA hay MTE 3018 phù hợp nhất với năng lực tài chính.

10.2. Cung cấp máy đột CNC JFY

100% thiết bị do Automech phân phối đều được nhập khẩu chính hãng từ thương hiệu JFY (Tập đoàn TRUMPF), đầy đủ chứng nhận nguồn gốc CO, chứng nhận chất lượng CQ minh bạch và áp dụng tiêu chuẩn kiểm định cơ khí nghiêm ngặt.

10.3. Hệ thống cấp và dỡ phôi tự động

Cung cấp giải pháp tự động hóa trọn gói với hệ thống JFY APM, thiết lập chu trình tự động bốc tách phôi thô từ kiện tôn, nạp tôn chính xác và dỡ thành phẩm ra pallet bên ngoài mà không cần người trực máy.

10.4. Tích hợp máy đột với dây chuyền gia công kim loại tấm

Automech sở hữu năng lực thiết kế tích hợp dây chuyền sản xuất đồng bộ: kết nối máy đột CNC JFY, máy cắt laser sợi quang, máy chấn CNC và máy gấp tự động thông qua phần mềm quản lý xưởng thông minh theo hình thức chìa khóa trao tay (Turnkey).

10.5. Lắp đặt và chuyển giao công nghệ

Kỹ sư Automech trực tiếp đảm nhận công tác vận chuyển, đổ móng máy chống rung, hiệu chuẩn độ vuông góc các trục tọa độ bằng thiết bị quang học hiện đại và chạy dập thử nghiệm sản phẩm mẫu đạt chuẩn dung sai thiết kế trước khi nghiệm thu.

10.6. Đào tạo vận hành và lập trình

Tổ chức khóa đào tạo chuyên sâu từ 1 đến 2 tuần tận xưởng, hướng dẫn tỉ mỉ từ cách bóc tách bản vẽ trên phần mềm CNCkad (Ý), kỹ năng tối ưu hóa đường đột xếp phôi tiết kiệm tôn, đến quy trình căn chỉnh khe hở chày cối an toàn.

10.7. Bảo trì và hỗ trợ kỹ thuật sau bán hàng

Cam kết chính sách bảo hành chính hãng từ 12 đến 24 tháng. Mạng lưới trung tâm kỹ thuật tại Hà Nội, Bắc Ninh, Hải Phòng, Đà Nẵng, Huế và TP.HCM cam kết phản hồi 24/7, cử kỹ sư có mặt xử lý sự cố trong thời gian sớm nhất, kho linh kiện và phụ tùng chày cối luôn sẵn sàng đáp ứng.

11. Câu hỏi thường gặp về máy đột CNC

11.1. Máy đột CNC là gì?

Đây là máy công cụ gia công kim loại tấm hoạt động tự động dưới sự chỉ đạo của chương trình máy tính số hóa, sử dụng cụm búa dập servo ép các bộ chày cối trên mâm xoay để tạo lỗ, cắt biên dạng và tạo hình 3D trên phôi kim loại.

11.2. Máy đột CNC có thể đột được inox không?

Hoàn toàn đột được. Với lực dập 30 tấn kết hợp bộ chày cối chuyên dụng bằng thép gió hợp kim SKH51, máy đột ngọt ngào các tấm inox có độ dày từ 0.5 mm đến 3.0 mm mà không gây mẻ cạnh dao.

11.3. Máy đột CNC khác gì máy cắt laser?

Máy đột dập cơ học nguội, có tốc độ dập mảng lỗ lưới cực nhanh, không làm biến dạng nhiệt tôn mạ và có khả năng dập nổi 3D (chớp louver, gân tăng cứng). Máy cắt laser dùng nhiệt quang học, cắt được mọi biên dạng 2D tự do nhưng không thể dập nổi 3D và tốc độ đục mảng lỗ lưới chậm hơn máy đột.

11.4. Máy đột CNC phù hợp với sản xuất số lượng lớn không?

Rất phù hợp. Máy đột dập CNC là giải pháp hàng đầu cho sản xuất hàng loạt các sản phẩm vỏ tủ điện, máng cáp, vỏ máy tính nhờ tốc độ đột hàng trăm nhát mỗi phút và chi phí gia công trên từng sản phẩm cực rẻ.

11.5. Nên chọn máy đột CNC theo những thông số nào?

Doanh nghiệp nên căn cứ vào lực đột danh định (thông thường là 30 tấn), kích thước vùng gia công bàn máy, số lượng trạm dao trên mâm xoay (24, 32 hay 38 trạm) và công nghệ truyền động búa đột bằng động cơ servo.

11.6. Máy đột CNC JFY có những dòng nào?

JFY cung cấp các dòng máy đột chủ lực gồm: dòng servo đơn MT kinh tế, dòng DMT tối ưu năng lượng giảm ồn, dòng MTA tích hợp công nghệ đột mềm và model cao cấp MTE 3018 tích hợp hệ điều khiển CNC Fanuc cùng phần mềm CNCkad.

11.7. Automech có hỗ trợ lắp đặt và đào tạo vận hành không?

Có. Automech đảm nhận dịch vụ trọn gói từ tư vấn thiết kế móng máy, vận chuyển, cân chỉnh thiết bị đến đào tạo vận hành lập trình phần mềm CNCkad và bảo trì định kỳ tận xưởng cho khách hàng.

12. Liên hệ Automech để tư vấn máy đột CNC

12.1. Khảo sát nhu cầu và yêu cầu sản xuất

Đội ngũ kỹ sư ứng dụng Automech tiếp nhận trực tiếp bản vẽ sản phẩm, phân tích quy cách lỗ đột và sản lượng mục tiêu theo ca để làm căn cứ kỹ thuật chuẩn xác.

12.2. Tư vấn cấu hình máy phù hợp

Dựa trên bài toán kinh tế của khách hàng, Automech đề xuất phương án cấu hình tối ưu giữa các dòng MT, DMT, MTA hoặc MTE 3018 cùng số lượng trạm dao xoay Auto Index tương ứng.

12.3. Demo và kiểm tra khả năng gia công

Kính mời Quý khách hàng gửi bản vẽ hoặc mang trực tiếp phôi kim loại đến chuỗi Trung tâm Demo của Automech để chạy dập thử nghiệm thực tế, đo kiểm độ vuông vắn mép lỗ và đánh giá độ phẳng chi tiết sau khi đột.

12.4. Nhận báo giá máy đột CNC

Cung cấp bảng dự toán chi phí minh bạch, gửi tài liệu catalog thông số kỹ thuật chi tiết cùng các chính sách bảo hành chính hãng và hỗ trợ phương án tài chính linh hoạt.

12.5. Đăng ký tư vấn giải pháp tự động hóa

Automech cung cấp máy đột CNC JFY cùng các giải pháp gia công và tự động hóa phù hợp với yêu cầu về sản phẩm, vật liệu, sản lượng và quy trình sản xuất của từng doanh nghiệp. Đội ngũ kỹ thuật hỗ trợ tư vấn thiết bị, cấu hình và phương án tự động hóa dựa trên nhu cầu gia công thực tế.

Quý doanh nghiệp có nhu cầu đầu tư máy đột CNC JFY có thể liên hệ trực tiếp với Automech để được tư vấn về thiết bị, ứng dụng và giải pháp phù hợp. Automech đồng hành từ khâu lựa chọn thiết bị đến triển khai, vận hành và hỗ trợ kỹ thuật, góp phần nâng cao hiệu quả gia công và tối ưu quá trình sản xuất.

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: Số 285 đường Phúc Lợi, P. Phúc Lợi, TP. Hà Nội

Chi Nhánh Đà Nẵng: Số 20 đường Nguyễn Sinh Sắc, P. Hoà Khánh, TP. Đà Nẵng

Chi Nhánh HCM: Số 84 đường 10 KĐT Vạn Phúc, P. Hiệp Bình, TP. Hồ Chí Minh

Đường dây nóng: 0987 899 347

Website: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
