Máy phay CNC

Máy phay CNC giữ vị trí xương sống trong chuỗi công nghệ gia công cơ khí chính xác, định hình các chi tiết kỹ thuật phức tạp với tốc độ và độ ổn định vượt trội. Nhờ tích hợp hệ thống điều khiển số hóa tiên tiến, thiết bị cho phép tự động hóa quy trình cắt gọt, kiểm soát dung sai nghiêm ngặt và tối ưu hóa năng suất cho toàn bộ nhà xưởng. Automech cung cấp hệ sinh thái thiết bị phay điều khiển số đa dạng từ các thương hiệu uy tín toàn cầu, đồng hành cùng doanh nghiệp kiến tạo dây chuyền sản xuất hiện đại.

1. Máy phay CNC chính hãng – Giải pháp gia công cơ khí chính xác

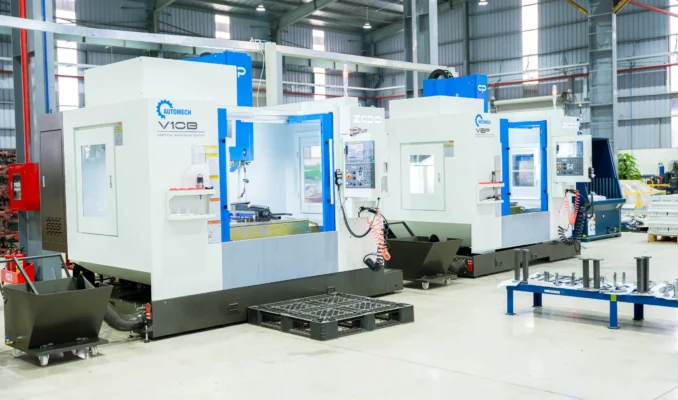

1.1. Máy phay CNC là gì?

Máy phay CNC (Computer Numerical Control) là thiết bị gia công cắt gọt kim loại hoạt động dựa trên các chuỗi lệnh số hóa được lập trình sẵn qua phần mềm máy tính. Trục chính mang dao cắt quay ở tốc độ cao kết hợp chuyển động tịnh tiến đa hướng của bàn máy giúp bóc tách phoi kim loại chuẩn xác theo đúng mô hình thiết kế. Thiết bị vận hành hoàn toàn tự động, loại bỏ sự phụ thuộc vào tay nghề thủ công của thợ máy.

1.2. Máy phay CNC hoạt động như thế nào?

Quy trình hoạt động khởi đầu bằng việc chuyển đổi bản vẽ thiết kế 3D thành chương trình mã lệnh G-code thông qua phần mềm CAM. Bộ điều khiển trung tâm tiếp nhận mã lệnh, điều khiển hệ thống động cơ servo dịch chuyển bàn máy và trục chính dọc theo các trục tọa độ X, Y, Z với độ chính xác cấp micromet. Dao phay quay với tốc độ cao thực hiện bóc tách vật liệu liên tục dưới sự trợ lực của hệ thống tưới nguội làm mát.

1.3. Máy phay CNC mang lại lợi ích gì cho sản xuất?

Thiết bị mang lại bước đột phá về độ chính xác gia công, duy trì dung sai ở mức cực nhỏ trên hàng loạt sản phẩm đồng nhất. Thời gian chu kỳ được rút ngắn đáng kể, giúp nhà xưởng tăng sản lượng đầu ra và giảm tối đa tỷ lệ phế phẩm. Bên cạnh đó, khả năng lập trình linh hoạt cho phép doanh nghiệp dễ dàng chuyển đổi mã hàng mà không phát sinh chi phí đồ gá phức tạp.

1.4. Automech cung cấp những dòng máy phay CNC nào?

Automech phân phối dải sản phẩm hoàn chỉnh gồm máy phay đứng, máy phay ngang, máy phay giường và máy phay 5 trục. Toàn bộ thiết bị được nhập khẩu chính hãng từ các thương hiệu cơ khí hàng đầu như ZOPO, AWEA với chứng nhận kiểm định chất lượng nghiêm ngặt. Danh mục thiết bị đáp ứng đa dạng yêu cầu từ chế tạo chi tiết đơn lẻ đến sản xuất hàng loạt quy mô lớn.

2. Các loại máy phay CNC phổ biến tại Automech

2.1. Máy phay CNC đứng

Dòng máy có trục chính bố trí vuông góc với bàn làm việc, chuyên dùng cho các nguyên công phay mặt phẳng, tạo rãnh, khoan lỗ và khoét hốc chi tiết. Cấu trúc nhỏ gọn giúp tối ưu diện tích sàn xưởng, đồng thời bàn máy di chuyển linh hoạt tạo điều kiện thuận lợi cho thao tác gá đặt phôi. Đây là thiết bị nền tảng được các xưởng cơ khí chính xác và chế tạo phụ tùng ưu tiên đầu tư.

2.2. Máy phay CNC ngang

Thiết bị sở hữu trục chính nằm ngang song song với bàn máy, cho phép thoát phoi tự động rơi xuống dưới mà không bám dính bề mặt gia công. Máy hỗ trợ bàn xoay phân độ 4 trục, cho phép gia công nhiều mặt của chi tiết trong cùng một lần gá kẹp. Cấu hình này phát huy hiệu suất tối đa khi sản xuất hàng loạt các chi tiết dạng hộp, thân van hoặc lốc động cơ.

2.3. Máy phay giường CNC

Dòng máy sở hữu kết cấu khung bệ lớn, chịu tải trọng hàng chục tấn với bàn máy dài vững chắc. Thiết bị chuyên biệt để gia công các chi tiết khổ lớn, kết cấu thép hạng nặng hoặc phôi khuôn đúc có khối lượng lớn. Khung thân đúc nguyên khối giúp triệt tiêu rung động, duy trì độ chính xác cao trong các chu kỳ cắt gọt tải nặng liên tục.

2.4. Máy phay CNC 5 trục

Thiết bị cho phép kiểm soát đồng thời chuyển động của dụng cụ cắt và phôi trên 5 trục tọa độ (X, Y, Z, A, B hoặc C). Khả năng tiếp cận các góc nghiêng phức tạp giúp gia công hoàn thiện biên dạng không gian 3D chỉ qua một lần gá đặt duy nhất. Dòng máy này là công cụ chiến lược trong ngành hàng không vũ trụ, thiết bị y tế và khuôn mẫu quang học.

2.5. Máy phay CNC dạng cổng

Máy phay dạng cổng (Double Column Type) thiết kế với hai cột cố định hai bên bàn làm việc tạo thành hệ khung chữ H siêu cứng vững. Cụm đầu dao di chuyển dọc theo dầm ngang giữa hai cột, phân bổ lực cắt đồng đều trên toàn bộ hành trình gia công. Cấu trúc này phù hợp cho việc gia công thân máy công nghiệp, bộ khung thiết bị và tấm khuôn dập cỡ lớn.

2.6. Máy phay CNC chuyên gia công khuôn mẫu

Thiết bị được trang bị trục chính tốc độ cao từ 15.000 đến trên 24.000 vòng/phút kết hợp hệ điều khiển có thuật toán đọc trước câu lệnh (look-ahead). Hệ thống đảm bảo độ bóng bề mặt đạt chuẩn gương, giảm bớt công đoạn đánh bóng thủ công sau gia công. Máy chuyên dùng gia công khuôn ép nhựa, khuôn dập kim loại và đồ gá kiểm tra chính xác.

2.7. Máy phay CNC gia công chi tiết kích thước lớn

Dòng máy thiết kế mở rộng hành trình trục X vượt trội lên đến hàng mét, thường sử dụng kết cấu dầm di động (Moving Bridge) để tiết kiệm diện tích sàn xưởng. Cấu trúc cho phép đưa các phôi dài như dầm nhôm hàng không, khung xe bus hay bệ máy hạng nặng vào vùng gia công một cách dễ dàng.

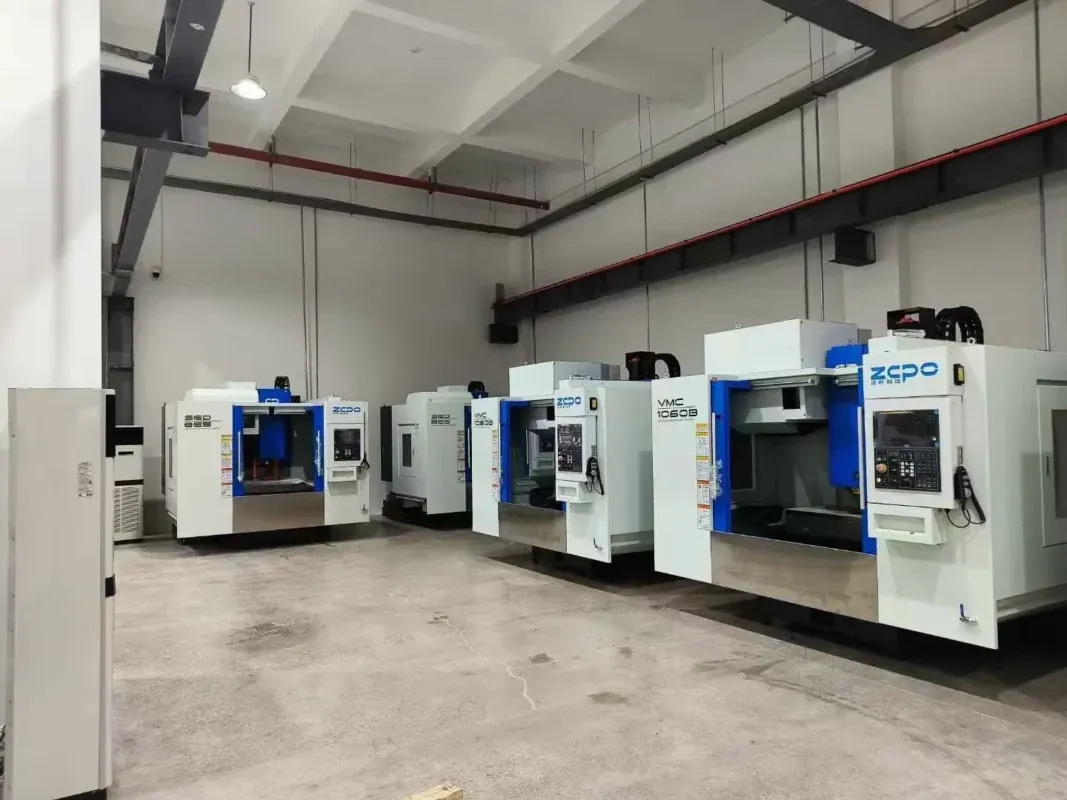

3. Máy phay CNC theo nhu cầu gia công

3.1. Máy phay CNC gia công thép

Gia công thép cacbon và thép hợp kim đòi hỏi máy sở hữu khung bệ cứng vững cùng động cơ trục chính có mô-men xoắn lớn ở dải tua thấp. Hệ thống ray trượt hộp (box way) thường được trang bị để hấp thụ rung động khi ăn dao sâu. Thiết bị đảm bảo cắt gọt êm ái, bảo vệ tuổi thọ mảnh dao và duy trì độ phẳng mặt phẳng gia công.

3.2. Máy phay CNC gia công nhôm

Gia công hợp kim nhôm (6061, 7075) ưu tiên các dòng máy có tốc độ trục chính cao kết hợp tốc độ chạy dao nhanh (rapid feed rate). Khả năng thoát phoi nhanh cùng hệ thống tưới nguội áp lực cao ngăn chặn tình trạng phoi nhôm bám dính vào lưỡi cắt. Máy đáp ứng nhu cầu gia công vỏ pin xe điện, linh kiện quang học và khung viền điện tử.

3.3. Máy phay CNC gia công inox

Inox (thép không gỉ) có đặc tính biến cứng bề mặt nhanh và dẫn nhiệt kém, dễ gây mòn dao cụ. Cấu hình máy phay gia công inox cần hệ thống làm mát xuyên trục chính (Through Spindle Coolant) để hạ nhiệt trực tiếp tại mũi cắt. Trục chính cứng vững giúp kiểm soát lực cắt ổn định, mang lại bề mặt bóng sáng không bavia.

3.4. Máy phay CNC gia công đồng và hợp kim

Đồng đỏ và hợp kim đồng có tính dẻo, yêu cầu máy phay đạt tốc độ quay ổn định và độ rơ trục cực nhỏ để tránh biến dạng chi tiết mỏng. Các dòng máy phay đứng tốc độ cao của Automech đảm bảo gia công sắc nét từng rãnh tản nhiệt, điện cực xung EDM và linh kiện truyền dẫn điện.

3.5. Máy phay CNC gia công khuôn mẫu

Ứng dụng chế tạo lòng khuôn và cối dập đòi hỏi máy kiểm soát dung sai vị trí dưới 0.005 mm. Thiết bị trang bị thước đo quang học tuyến tính khép kín kết hợp bù nhiệt thông minh. Nhờ đó, máy duy trì độ chính xác liên tục trong các chu kỳ gia công 3D kéo dài hàng chục giờ.

3.6. Máy phay CNC gia công chi tiết chính xác

Các ngành y tế, quang học và thiết bị đo lường yêu cầu chi tiết có độ tinh xảo cao và dung sai micromet. Máy phay CNC chính xác cao được cân chỉnh cân bằng động toàn diện, trang bị đầu đo phôi tự động Renishaw giúp kiểm tra kích thước trực tiếp trên bàn máy.

3.7. Máy phay CNC sản xuất hàng loạt

Đối với dây chuyền sản xuất số lượng lớn, máy được cấu hình hệ thống thay dao tự động tốc độ cao dưới 2 giây và bàn máy kép (pallet changer). Người vận hành có thể gá đặt phôi mới ở bên ngoài trong khi máy vẫn đang cắt bên trong, tối đa hóa thời gian hoạt động hữu ích của trục chính.

4. Các thương hiệu máy phay CNC Automech cung cấp

4.1. Máy phay CNC ZOPO

ZOPO là thương hiệu chế tạo máy công cụ thông minh nổi bật với kết cấu khung gang xám xử lý lão hóa kép khử hoàn toàn ứng suất dư. Automech phân phối các series chủ lực gồm:

• ZOPO Sed Series: Cấu trúc siêu cứng vững, dẫn hướng con lăn 3 trục, phù hợp gia công cắt nặng và phay thô thép hợp kim.
• ZOPO SVB Series: Phát triển theo tiêu chuẩn công nghệ Đài Loan, ray tuyến tính giảm ma sát, trục chính encoder hỗ trợ tarô cứng chuẩn xác.
• ZOPO SVD Series: Năng suất gia công cao, tích hợp thay dao tự động tốc độ cao, ứng dụng mạnh mẽ trong sản xuất linh kiện phụ tùng ô tô.
• ZOPO V Series: Dòng máy cao cấp tối ưu hóa cho gia công tốc độ cao, độ chính xác chuẩn mực cho ngành khuôn mẫu và điện tử.
• ZOPO VMC Series: Cấu trúc mở linh hoạt, chi phí đầu tư kinh tế, thích hợp cho xưởng cơ khí mở rộng quy mô sản xuất.

4.2. Máy phay giường CNC AWEA

AWEA (Đài Loan) là tên tuổi hàng đầu thế giới về dòng máy phay giường và trung tâm gia công dạng cổng. Thiết bị sở hữu độ bền vượt trội cùng hiệu suất làm việc bền bỉ:

• AWEA BM Series: Trục chính bánh răng mô-men xoắn lớn, chuyên phá thô và gia công phôi thép khối lượng lớn.
• AWEA LP Series: Ray dẫn hướng con lăn tốc độ cao, tối ưu năng suất cho gia công kim loại màu và chi tiết máy cỡ lớn.
• AWEA SP Series: Trang bị ray trượt hộp (box way) chịu tải trọng gia công nặng, chuyên dụng cho chi tiết kết cấu thép dày và khuôn mẫu hạng nặng.

4.3. Máy phay CNC theo cấu hình và nhu cầu sản xuất

Bên cạnh model tiêu chuẩn, Automech nhận “may đo” cấu hình máy phù hợp từng dự án. Khách hàng có thể tùy biến hành trình trục, loại côn trục chính (BT40, BT50, HSK), hệ thống làm mát xuyên tâm và số lượng dao trong ổ chứa nhằm đạt hiệu quả sử dụng vốn tối ưu.

4.4. So sánh các thương hiệu máy phay CNC

Tiêu chí	Máy phay ZOPO	Máy phay AWEA	Máy phay Nhật Bản	Máy phay phổ thông
Xuất xứ	Trung Quốc nội địa cao cấp	Đài Loan	Nhật Bản	Trung Quốc phổ thông
Độ cứng vững khung	Rất cao (Gang lão hóa kép)	Tối đa (Đúc nguyên khối)	Cực cao	Trung bình
Độ chính xác duy trì	±0.005 mm	±0.003 mm	±0.002 mm	±0.01 mm
Chi phí đầu tư	Tối ưu, thu hồi vốn nhanh	Hợp lý cho phân khúc nặng	Mức đầu tư rất lớn	Thấp
Ứng dụng tối ưu	Linh kiện, phụ tùng ô tô, khuôn	Khuôn lớn, phay giường nặng	Hàng không, siêu chính xác	Cơ khí đơn giản, phụ trợ

5. Cấu hình và công nghệ máy phay CNC

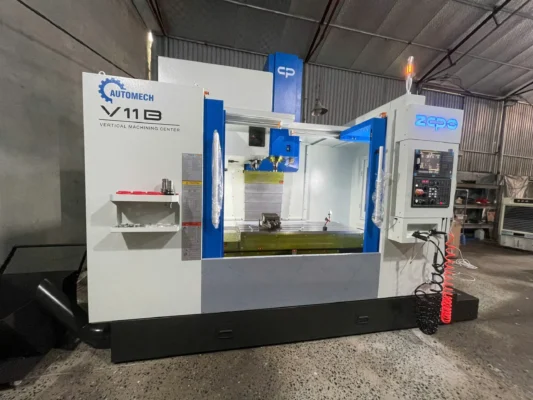

5.1. Hệ điều khiển CNC

Hệ điều khiển đóng vai trò bộ não chỉ huy mọi chuyển động của máy. Các dòng máy tại Automech tích hợp các hệ điều khiển danh tiếng như Fanuc (Nhật Bản), Siemens (Đức) và Mitsubishi. Giao diện cảm ứng trực quan hỗ trợ mô phỏng đồ họa 3D, kiểm tra va chạm và kết nối mạng nội bộ quản lý từ xa qua chuẩn Ethernet.

5.2. Trục chính và công suất spindle

Trục chính là cụm chi tiết cơ khí quan trọng nhất quyết định chất lượng cắt gọt. Thiết bị sử dụng trục chính truyền động dây đai (phù hợp gia công tải nặng) hoặc truyền động trực tiếp Direct Drive lên đến 12.000 – 15.000 vòng/phút (giảm ồn, tăng tuổi thọ dao). Động cơ trục chính công suất 11/15kW hoặc lớn hơn cung cấp mô-men xoắn mạnh mẽ.

5.3. Hệ thống truyền động và vít me bi

Các trục chuyển động được dẫn động bằng vít me bi đai ốc kép đã qua tôi cứng và mài chính xác cấp C3. Hệ thống bạc đạn đỡ góc chuyên dụng kết hợp cơ chế căng trước (pre-tension) triệt tiêu hoàn toàn độ rơ dọc trục do nhiệt độ sinh ra trong quá trình vận hành lâu dài.

5.4. Ray dẫn hướng tuyến tính và dẫn hướng hộp

• Ray dẫn hướng tuyến tính (Linear Guideway): Sử dụng con lăn hoặc bi cầu giúp giảm hệ số ma sát, cho phép tốc độ chạy dao nhanh lên đến 36-48 m/phút, thích hợp cho gia công chi tiết chính xác và tốc độ cao.
• Dẫn hướng hộp (Box Way): Bề mặt tiếp xúc kim loại rộng được tôi cao tần và cạo rà thủ công, đem lại khả năng chống rung chấn tuyệt vời khi cắt phôi thép nặng.

5.5. Ổ dao và hệ thống thay dao tự động

Hệ thống thay dao tự động (ATC) dạng đĩa tròn (Arm type) chứa từ 24 đến 32 dao cụ tiêu chuẩn BT40 hoặc BT50. Cơ cấu tay gắp dao kép hoạt động bằng cam cơ khí giúp thời gian đổi dao diễn ra dưới 1.8 giây, rút ngắn thời gian phụ trợ trong ca làm việc.

5.6. Hệ thống làm mát và bôi trơn

Máy trang bị bơm tưới nguội áp lực cao kết hợp cơ cấu bôi trơn cưỡng bức tự động định kỳ cho tất cả ray trượt và vít me bi. Tùy chọn làm mát bằng khí nén hoặc hệ thống phun sương dầu bôi trơn (MQL) giúp làm sạch phoi tức thì và gia tăng chất lượng bề mặt cắt.

5.7. Hệ thống đo kiểm và cảm biến

Cảm biến nhiệt độ bố trí tại thân máy và trục chính giúp hệ điều khiển tự động bù sai lệch nhiệt lượng. Máy có thể tích hợp thêm đầu dò phôi quang học và thiết bị đo dao tự động bằng laser, hỗ trợ thiết lập gốc tọa độ gia công nhanh chóng.

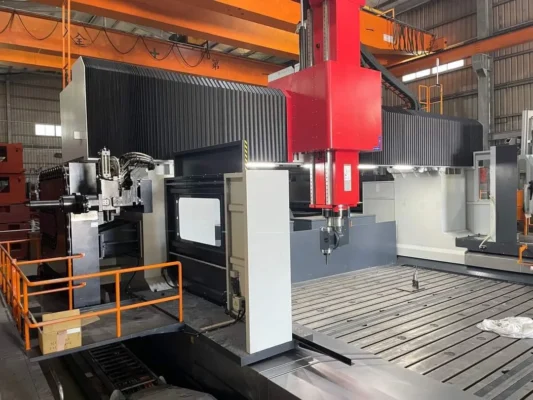

5.8. Khả năng tích hợp robot và tự động hóa

Hệ thống điện của máy được thiết kế cổng giao tiếp I/O chuẩn mở, sẵn sàng liên kết với robot công nghiệp gắp phôi, bàn xoay tự động và kho cấp phôi thông minh. Sự kết hợp này hình thành tế bào gia công tự động (FMC), hỗ trợ vận hành liên tục không gián đoạn.

6. Máy phay CNC 3 trục, 4 trục và 5 trục khác nhau thế nào?

6.1. Máy phay CNC 3 trục

Máy vận hành trên 3 trục tịnh tiến thẳng X (ngang), Y (dọc) và Z (đứng). Dao cắt tiếp cận phôi từ phía trên xuống, gia công hiệu quả các bề mặt phẳng, rãnh và lỗ ren. Đây là cấu hình có chi phí đầu tư kinh tế nhất và dễ làm chủ lập trình.

6.2. Máy phay CNC 4 trục

Cấu hình bổ sung thêm trục quay A (xoay quanh trục X) hoặc trục B (xoay quanh trục Y) thông qua bàn phân độ CNC. Thiết bị cho phép xoay phôi để gia công nhiều mặt hoặc phay rãnh xoắn ốc trên các chi tiết trụ tròn mà không cần tháo lắp gá đặt lại.

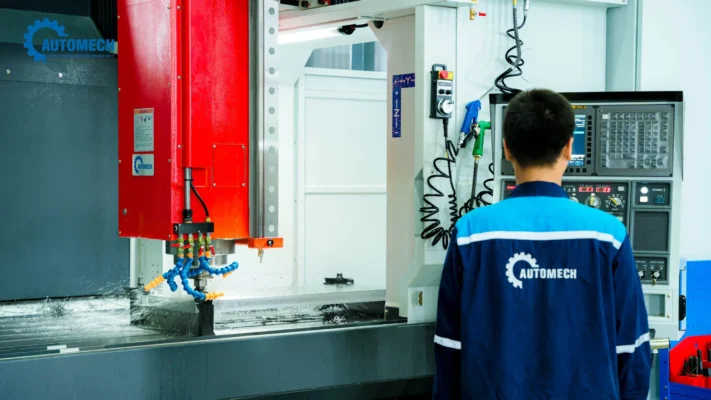

6.3. Máy phay CNC 5 trục

Máy điều khiển đồng thời 3 trục thẳng và 2 trục quay (A/C hoặc B/C), cho phép dao cụ tiếp cận chi tiết từ mọi góc độ trong không gian. Công nghệ 5 trục đồng thời giải quyết triệt để các biên dạng hình học phức tạp như cánh tuabin, họng hút động cơ và khuôn lốp ô tô.

6.4. So sánh khả năng gia công

Đặc tính	Máy phay 3 trục	Máy phay 4 trục	Máy phay 5 trục
Số mặt gia công / 1 lần gá	1 mặt trên	4 mặt xung quanh	5 mặt toàn diện
Biên dạng phức tạp (3D Organic)	Giới hạn, phải gá nhiều lần	Khá, xoay góc đơn trục	Hoàn hảo, không điểm mù
Chiều dài dao yêu cầu	Dao dài khi khoét sâu	Dao trung bình	Dao ngắn, tăng độ cứng vững
Thời gian thiết lập đồ gá	Mất nhiều thời gian gá lại	Giảm 50% thời gian gá	Tối ưu, chỉ gá đặt 1 lần

6.5. Doanh nghiệp nên chọn máy phay CNC mấy trục?

• Chọn 3 trục: Khi sản phẩm chủ yếu là tấm phẳng, vỏ hộp đơn giản, chi tiết khuôn cơ bản với ngân sách đầu tư ban đầu vừa phải.
• Chọn 4 trục: Khi cần gia công các chi tiết có lỗ hoặc rãnh phân bổ đều quanh thân trụ tròn, trục dẫn hướng.
• Chọn 5 trục: Khi doanh nghiệp tham gia chuỗi cung ứng linh kiện ô tô cao cấp, hàng không vũ trụ, thiết bị y tế đòi hỏi độ chính xác tuyệt đối.

7. Thông số kỹ thuật cần quan tâm khi chọn máy phay CNC

7.1. Hành trình các trục X, Y, Z

Hành trình tịnh tiến quyết định kích thước vùng gia công lớn nhất của thiết bị. Doanh nghiệp cần xác định kích thước sản phẩm bao hình lớn nhất cộng thêm khoảng hở an toàn cho hành trình dao để chọn dải hành trình phù hợp.

7.2. Kích thước bàn máy

Kích thước bàn máy phải tương thích với kích thước phôi và hệ thống đồ gá kẹp (ê-tô, bàn hút chân không). Bàn máy lớn cho phép gá đặt cùng lúc nhiều phôi nhỏ để chạy gia công liên hoàn.

7.3. Tải trọng bàn máy

Thông số thể hiện khối lượng phôi tối đa bàn máy có thể chịu đựng mà không làm suy giảm độ chính xác của ray trượt và vít me. Đối với chi tiết khuôn đúc nặng, tải trọng bàn máy là yếu tố tiên quyết cần rà soát kỹ lưỡng.

7.4. Tốc độ trục chính

• Dải tốc độ 8.000 – 10.000 vòng/phút: Phù hợp phay phá thô thép, gang, tải nặng.
• Dải tốc độ 12.000 – 15.000 vòng/phút: Tối ưu cho gia công linh kiện phụ tùng cơ khí, nhôm và thép hợp kim.
• Dải tốc độ trên 20.000 vòng/phút: Chuyên biệt cho gia công tinh bề mặt khuôn mẫu chính xác.

7.5. Công suất trục chính

Động cơ có công suất lớn mang lại mô-men xoắn mạnh mẽ, cho phép phay với lượng ăn dao sâu mà không bị quá tải động cơ. Đối với vật liệu khó gia công, công suất trục chính từ 11kW trở lên là yêu cầu tiêu chuẩn.

7.6. Tốc độ chạy dao

Bao gồm tốc độ cắt gọt (Cutting Feedrate) và tốc độ chạy không ăn dao (Rapid Traverse Rate). Tốc độ chạy không ăn dao càng cao (30-48 m/phút) càng rút ngắn thời gian phụ, tối ưu hóa năng suất vận hành.

7.7. Độ chính xác và độ lặp lại

Độ chính xác định vị (Positioning Accuracy) và độ lặp lại (Repeatability) quyết định tính ổn định của sản phẩm. Thiết bị chất lượng cao thường đạt độ lặp lại trong khoảng ±0.003 mm..

7.8. Số lượng dao và khả năng thay dao

Ổ chứa dao (Tool Magazine) dung lượng 16, 24 hoặc 32 vị trí đáp ứng đủ lượng dao phay ngón, mũi khoan, dao tarô cho các quy trình gia công phức tạp mà không gián đoạn máy để gá dao mới.

7.9. Hệ điều khiển CNC

Khả năng xử lý của bộ điều khiển quyết định tốc độ nội suy và sự mượt mà khi di chuyển đường cắt 3D. Hệ điều khiển tiên tiến hỗ trợ truyền dữ liệu dung lượng lớn qua cổng mạng nhanh chóng.

8. Máy phay CNC phù hợp với ngành nào?

8.1. Cơ khí chế tạo

Thiết bị đảm nhận các nguyên công tạo hình vỏ hộp giảm tốc, bệ đỡ máy, trục truyền và các chi tiết kết cấu trong máy móc công nghiệp. Khả năng làm việc linh hoạt giúp doanh nghiệp đáp ứng nhanh mọi đơn đặt hàng cơ khí.

8.2. Gia công khuôn mẫu

Trong sản xuất khuôn dập kim loại, khuôn đúc nhôm và khuôn ép nhựa, máy phay CNC là thiết bị bắt buộc để gia công lòng cối, chày dập với độ nhẵn bóng cao.

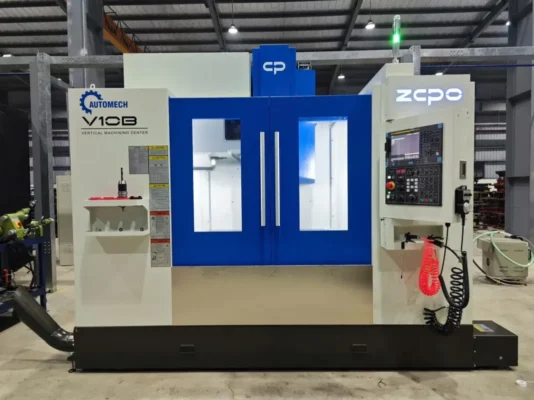

8.3. Công nghiệp ô tô và xe máy

Gia công chính xác các chi tiết lốc máy, càng treo, vỏ hộp số, tay biên và linh kiện khung gầm xe bus điện. Máy đáp ứng tiêu chuẩn nghiêm ngặt từ các chuỗi cung ứng FDI.

8.4. Công nghiệp điện – điện tử

Chế tạo đồ gá kiểm tra linh kiện (jig), khuôn mẫu vỏ điện thoại, tản nhiệt nhôm CPU và các chi tiết hợp kim nhôm siêu mỏng dùng trong hệ thống điện tử.

8.5. Hàng không và thiết bị chính xác

Gia công cánh quạt tuabin, phụ kiện máy bay và cấu kiện hợp kim titan chịu lực có yêu cầu dung sai đặc biệt nghiêm ngặt.

8.6. Thiết bị y tế

Sản xuất dụng cụ phẫu thuật, khớp nhân tạo, nẹp xương chỉnh hình từ thép y tế hoặc hợp kim titan với độ tinh xảo và an toàn sinh học cao.

8.7. Công nghiệp phụ trợ

Gia công hàng loạt linh kiện thay thế, chi tiết tiêu hao, đồ gá hàn và khuôn dập phục vụ các nhà máy lắp ráp quy mô lớn.

8.8. Sản xuất chi tiết máy

Chế tạo bánh răng, trục then hoa, bích nối và thanh trượt cơ học cho các hệ thống máy tự động hóa công nghiệp.

9. Cách chọn máy phay CNC phù hợp với doanh nghiệp

9.1. Xác định vật liệu cần gia công

Vật liệu cắt gọt quyết định việc chọn lựa cấu trúc trục chính và ray trượt. Gia công thép nặng cần ray hộp và trục chính mô-men lớn; gia công nhôm, đồng cần ray tuyến tính và tốc độ vòng tua cao.

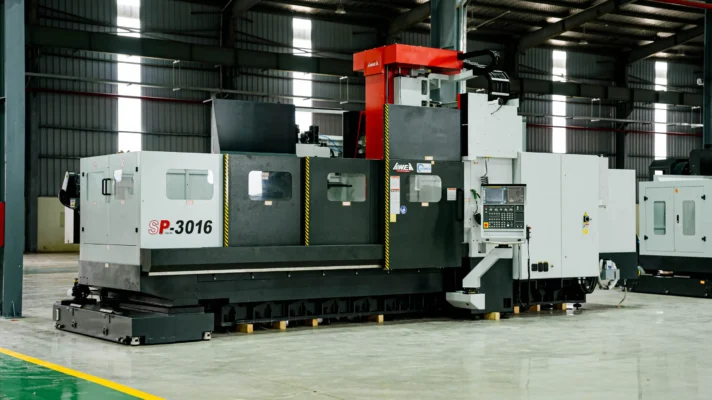

9.2. Xác định kích thước và trọng lượng phôi

Kích thước phôi quyết định hành trình trục X, Y, Z tối thiểu cần có. Trọng lượng phôi quy định khả năng chịu tải của bàn máy, bảo đảm máy không bị võng hay sai lệch khi di chuyển tải trọng lớn.

9.3. Xác định độ chính xác yêu cầu

Căn cứ vào dung sai ghi trên bản vẽ thiết kế để chọn dòng máy có thước quang phản hồi vị trí hoặc dòng máy tiêu chuẩn nhằm tối ưu hóa chi phí đầu tư.

9.4. Xác định sản lượng và tần suất vận hành

Sản xuất hàng loạt lớn ưu tiên máy có đài dao thay nhanh, bàn xoay kép và trục chính bền bỉ hoạt động liên tục 3 ca/ngày. Sản xuất đơn chiếc tập trung vào sự linh hoạt của phần mềm điều khiển.

9.5. Lựa chọn số trục phù hợp

Tránh đầu tư quá mức vào máy 5 trục nếu sản phẩm chỉ yêu cầu gia công bề mặt 3 trục phẳng. Ngược lại, chi tiết phức tạp nhiều mặt nên chọn máy 4 hoặc 5 trục để triệt tiêu thời gian gá đặt.

9.6. Lựa chọn công suất và tốc độ trục chính

Cân đối giữa công suất động cơ (kW) và tốc độ quay (vòng/phút) tương thích với đường kính dao phay thường dùng để đạt chế độ cắt gọt tối ưu.

9.7. Lựa chọn hệ điều khiển CNC

Nên chọn hệ điều khiển đồng bộ với dàn máy hiện có trong xưởng (Fanuc, Siemens, Mitsubishi) để kỹ sư lập trình và công nhân vận hành làm chủ thiết bị nhanh chóng.

9.8. Xác định khả năng tự động hóa

Đánh giá nhu cầu mở rộng kết nối với cánh tay robot hoặc xe tự hành AGV trong tương lai để yêu cầu nhà cung cấp trang bị sẵn các cổng giao tiếp tín hiệu chuẩn.

9.9. Tính toán tổng chi phí đầu tư và vận hành

Tổng chi phí bao gồm giá mua máy, chi phí dụng cụ cắt ban đầu, điện năng tiêu thụ, dầu làm mát và chế độ bảo trì định kỳ. Lựa chọn thiết bị chất lượng cao giúp tiết kiệm chi phí vận hành lâu dài.

10. Giá máy phay CNC bao nhiêu?

10.1. Máy phay CNC giá bao nhiêu?

Mức giá máy phay CNC trên thị trường dao động rộng, từ vài trăm triệu đồng cho các dòng máy phay đứng nhỏ đến hàng tỷ đồng cho các tổ hợp máy phay giường hoặc máy phay 5 trục công nghệ cao.

10.2. Các yếu tố ảnh hưởng đến giá máy phay CNC

Giá thành cấu thành từ thương hiệu xuất xứ (Đức, Nhật, Đài Loan, Trung Quốc), cấu hình trục chính, thương hiệu hệ điều khiển và số trục chuyển động của máy.

10.3. Giá máy phay CNC theo cấu hình

Cấu hình dòng máy	Dải hành trình X/Y/Z (mm)	Mức giá tham khảo	Phù hợp quy mô
Máy phay đứng nhỏ	500 / 400 / 400	400 – 700 Triệu VNĐ	Xưởng cơ khí nhỏ, phụ tùng linh kiện
Máy phay đứng tiêu chuẩn	800 / 500 / 500	700 Triệu – 1.3 Tỷ VNĐ	Doanh nghiệp sản xuất hàng loạt, khuôn
Máy phay đứng cỡ lớn	1100 / 600 / 600	1.2 – 1.8 Tỷ VNĐ	Chi tiết máy tải nặng, khuôn ép lớn
Máy phay giường CNC	Từ 2000 x 1500 trở lên	Từ 2.5 Tỷ VNĐ trở lên	Kết cấu thép, khuôn dập công nghiệp
Máy phay CNC 5 trục	Đa dạng hành trình	Từ 3.5 Tỷ VNĐ trở lên	Y tế, hàng không, cơ khí chính xác cao

(Lưu ý: Mức giá có thể thay đổi tùy thuộc vào biến động tỷ giá và các tùy chọn công nghệ kèm theo).

10.4. Giá máy phay CNC theo số trục

Cùng một kích thước bàn máy, dòng máy 4 trục thường có mức giá cao hơn máy 3 trục khoảng 15-25% do bổ sung bàn quay phân độ. Máy 5 trục đồng thời đòi hỏi hệ điều khiển cấp cao và cụm đầu trục chính phức tạp nên có mức giá cao hơn đáng kể.

10.5. Chi phí lắp đặt và chuyển giao

Tại Automech, chi phí lắp đặt, căn chỉnh hình học bằng thiết bị đo kiểm laser và chuyển giao công nghệ đào tạo vận hành cơ bản thường được tích hợp trọn gói trong báo giá thiết bị.

10.6. Chi phí vận hành và bảo trì

Bao gồm tiền điện, dầu bôi trơn rãnh trượt, dung dịch làm mát và phụ tùng thay thế tiêu hao (vòng bi, chổi than, phớt dầu). Việc tuân thủ bảo dưỡng định kỳ giúp máy hạn chế tối đa nguy cơ dừng hoạt động đột xuất.

10.7. Cách đánh giá hiệu quả đầu tư máy phay CNC

Đánh giá thời gian hoàn vốn (ROI) dựa trên sản lượng thành phẩm sản xuất trên từng ca máy, lượng hao phí phoi tiết kiệm được và chi phí nhân công cắt giảm so với phương pháp truyền thống.

11. Vì sao nên mua máy phay CNC tại Automech?

11.1. Đa dạng cấu hình và dòng máy

Automech phân phối danh mục máy phay toàn diện từ máy đứng, máy ngang đến máy giường và 5 trục, đáp ứng mọi quy mô sản xuất từ xưởng cơ khí tư nhân đến tập đoàn công nghiệp đa quốc gia.

11.2. Thiết bị chính hãng, nguồn gốc rõ ràng

100% thiết bị do Automech cung cấp đều được nhập khẩu nguyên chiếc từ nhà máy sản xuất của ZOPO, AWEA, kèm theo chứng nhận xuất xứ CO và chứng nhận chất lượng CQ đầy đủ.

11.3. Tư vấn cấu hình theo sản phẩm thực tế

Đội ngũ chuyên gia của Automech trực tiếp phân tích bản vẽ sản phẩm của khách hàng để khuyến nghị cấu hình trục chính, dao cụ và hành trình máy tối ưu, tránh lãng phí chi phí đầu tư.

11.4. Khảo sát và tư vấn giải pháp tại nhà máy

Chúng tôi hỗ trợ khảo sát trực tiếp mặt bằng xưởng, đánh giá nền móng, hệ thống cấp điện và khí nén để lên phương án bố trí mặt bằng công nghệ (Layout) phù hợp nhất.

11.5. Lắp đặt và căn chỉnh máy

Kỹ sư Automech trực tiếp đảm nhận công tác định vị máy, cân bằng ni-vô và hiệu chỉnh độ chính xác hình học tĩnh và động bằng thiết bị đo kiểm quang học hiện đại.

11.6. Đào tạo vận hành và chuyển giao công nghệ

Khách hàng được đào tạo bài bản từ lý thuyết lập trình, gá đặt phôi, bù dao đến các thao tác vận hành an toàn và xử lý sự cố thường gặp ngay tại xưởng.

11.7. Bảo trì, bảo dưỡng và hỗ trợ kỹ thuật

Hệ thống trung tâm kỹ thuật của Automech tại Hà Nội, Bắc Ninh, Hải Phòng, Đà Nẵng, Huế và khu vực phía Nam luôn sẵn sàng hỗ trợ 24/7, phụ tùng thay thế sẵn kho đảm bảo không làm gián đoạn dây chuyền của khách hàng.

11.8. Giải pháp tự động hóa và nâng cấp dây chuyền

Automech sở hữu năng lực thiết kế và tích hợp đồng bộ robot bốc dỡ phôi, băng tải tự động hóa và kết nối phần mềm quản lý nhà máy thông minh theo hình thức chìa khóa trao tay (Turnkey).

12. So sánh các dòng máy phay CNC để lựa chọn

12.1. Máy phay CNC đứng và máy phay CNC ngang

Tiêu chí so sánh	Máy phay CNC đứng	Máy phay CNC ngang
Hướng trục chính	Vuông góc với bàn máy	Song song với bàn máy
Khả năng thoát phoi	Phoi đọng trên mặt phôi, cần tưới nguội thổi phoi	Phoi tự rơi xuống bồn thu gom, thoát phoi hoàn hảo
Gia công chi tiết	Chi tiết tấm phẳng, khuôn, mặt rãnh	Chi tiết dạng hộp, thân vỏ động cơ, đa mặt
Mức độ đầu tư	Mức đầu tư kinh tế hơn	Chi phí đầu tư cao hơn

12.2. Máy phay CNC 3 trục và 5 trục

Tiêu chí so sánh	Máy phay CNC 3 trục	Máy phay CNC 5 trục
Số bậc tự do	3 trục tịnh tiến X, Y, Z	3 trục thẳng + 2 trục quay (A, B, C)
Độ phức tạp hình học	Biên dạng 2D, 2.5D, 3D cơ bản	Bề mặt cong phức tạp, hốc nghiêng, cánh xoắn
Số lần gá đặt phôi	Phải gá đặt nhiều lần cho các mặt khác nhau	Hoàn thiện toàn diện chỉ trong 1 lần gá duy nhất
Độ cứng vững dụng cụ	Cần dao cán dài khi gia công hốc sâu	Dùng dao cán ngắn tiếp cận góc, triệt tiêu rung dao

12.3. Máy phay CNC và máy phay cơ

Tiêu chí so sánh	Máy phay CNC	Máy phay cơ truyền thống
Phương thức vận hành	Tự động hóa qua chương trình máy tính	Thao tác vặn tay quay và cần gạt thủ công
Độ chính xác gia công	Cấp độ micromet, độ lặp lại chuẩn xác	Phụ thuộc hoàn toàn vào tay nghề thợ máy
Năng suất sản xuất	Tốc độ gia công cao, chạy liên tục 24/7	Năng suất thấp, tốn nhiều thời gian phụ trợ
Khả năng gia công 3D	Xử lý mượt mà các bề mặt cong phức tạp	Không thể gia công được các biên dạng 3D

12.4. Máy phay CNC và trung tâm gia công CNC

Về bản chất, trung tâm gia công CNC (Machining Center) là bước phát triển cao cấp của máy phay điều khiển số. Trung tâm gia công bắt buộc phải tích hợp đài chứa dao lớn cùng hệ thống thay dao tự động (ATC), cho phép thực hiện liên hoàn nhiều nguyên công phay, khoan, khoét, tarô trên một phôi mà không cần sự can thiệp thủ công.

12.5. Máy phay giường CNC và máy phay đứng CNC

Tiêu chí so sánh	Máy phay giường CNC	Máy phay đứng CNC
Kết cấu khung thân	Dạng cổng đôi (Double column) chịu lực lớn	Dạng cột đơn chữ C (C-frame)
Tải trọng phôi	Chịu tải từ vài tấn đến hàng chục tấn phôi	Chịu tải thường dưới 1.5 tấn
Kích thước chi tiết	Khổ lớn, tấm dài, dầm máy công nghiệp	Kích thước vừa và nhỏ
Độ cứng vững cắt nặng	Rất cao, phù hợp ăn dao phá thô khối lớn	Vừa phải, ưu tiên linh hoạt và tốc độ

13. Câu hỏi thường gặp về máy phay CNC

13.1. Máy phay CNC là gì?

Đây là dòng máy công cụ cắt gọt kim loại hoạt động tự động dưới sự chỉ huy của chương trình máy tính số hóa, mang lại độ chính xác cao và khả năng gia công biên dạng phức tạp.

13.2. Máy phay CNC dùng để làm gì?

Thiết bị ứng dụng để gia công các nguyên công phay phẳng, phay rãnh, khoan lỗ, khoét hốc, doa và tarô ren trên các vật liệu kim loại và phi kim.

13.3. Máy phay CNC có thể gia công những vật liệu nào?

Máy xử lý đa dạng vật liệu gồm: thép cacbon, thép hợp kim, inox, nhôm, đồng, titan, nhựa kỹ thuật (POM, Bakelite, Teflon) và vật liệu composite.

13.4. Máy phay CNC 3 trục và 5 trục khác nhau thế nào?

Máy 3 trục chỉ di chuyển theo các hướng tịnh tiến X, Y, Z; trong khi máy 5 trục có thêm 2 trục quay xoay quanh phôi hoặc đầu dao, cho phép gia công 5 mặt chi tiết trong một lần gá kẹp.

13.5. Máy phay CNC giá bao nhiêu?

Giá máy dao động từ 400 triệu đồng cho dòng máy đứng nhỏ đến trên 3.5 tỷ đồng cho các tổ hợp máy phay giường và máy 5 trục hiện đại tùy theo cấu hình cụ thể.

13.6. Nên chọn máy phay CNC theo những tiêu chí nào?

Doanh nghiệp nên căn cứ vào kích thước phôi lớn nhất, loại vật liệu cần cắt, dung sai kỹ thuật yêu cầu, sản lượng gia công và khả năng tài chính của nhà xưởng.

13.7. Máy phay CNC dùng hệ điều khiển nào?

Các hệ điều khiển phổ biến và bền bỉ nhất hiện nay gồm có Fanuc (Nhật Bản), Siemens (Đức), Mitsubishi (Nhật Bản) và Heidenhain.

13.8. Automech có hỗ trợ lắp đặt và đào tạo vận hành không?

Có. Đội ngũ kỹ sư của Automech trực tiếp vận chuyển, lắp đặt định vị, căn chỉnh độ chính xác và đào tạo chuyển giao công nghệ tận xưởng cho khách hàng.

13.9. Máy phay CNC có thể tích hợp robot tự động không?

Hoàn toàn có thể. Thiết bị tại Automech được thiết kế sẵn cổng chờ giao tiếp I/O chuẩn mở, dễ dàng liên kết với cánh tay robot gắp phôi tự động để hình thành dây chuyền sản xuất thông minh.

14. Tư vấn và báo giá máy phay CNC tại Automech

14.1. Khảo sát nhu cầu gia công

Kỹ sư Automech tiếp nhận yêu cầu, phân tích bản vẽ kỹ thuật chi tiết của sản phẩm để xác định phương pháp công nghệ cắt gọt tối ưu nhất.

14.2. Tư vấn cấu hình máy

Dựa trên năng lực sản xuất thực tế, chúng tôi đề xuất cấu hình kích thước bàn máy, loại trục chính và hệ thống dao cụ phù hợp với ngân sách của doanh nghiệp.

14.3. Lựa chọn model phù hợp

Đưa ra bảng so sánh chi tiết giữa các dòng model của ZOPO hoặc AWEA để khách hàng có cái nhìn trực quan và đưa ra quyết định chính xác.

14.4. Báo giá và phương án đầu tư

Cung cấp bảng báo giá cạnh tranh minh bạch, phân tích chi tiết hiệu quả thu hồi vốn (ROI) và các phương án thanh toán linh hoạt.

14.5. Lắp đặt và chạy thử

Vận chuyển máy an toàn đến tận xưởng, tiến hành cân chỉnh thăng bằng móng máy và chạy thử cắt gọt sản phẩm mẫu đạt chuẩn dung sai kỹ thuật.

14.6. Đào tạo và chuyển giao

Tổ chức khóa đào tạo bài bản cho thợ máy của khách hàng, bàn giao toàn bộ tài liệu vận hành và hướng dẫn quy trình bảo trì bảo dưỡng phòng ngừa sự cố.

14.7. Liên hệ Automech để nhận tư vấn máy phay CNC

Việc lựa chọn máy phay CNC cần được cân nhắc dựa trên yêu cầu gia công, vật liệu, sản lượng và định hướng đầu tư của từng doanh nghiệp. Automech cung cấp máy phay CNC cùng các thiết bị và giải pháp gia công, đồng thời hỗ trợ tư vấn lựa chọn cấu hình phù hợp với nhu cầu sản xuất thực tế.

Quý khách hàng có nhu cầu tìm hiểu hoặc đầu tư máy phay CNC, vui lòng liên hệ Automech qua hotline hoặc đăng ký tư vấn để được hỗ trợ thông tin về thiết bị, cấu hình và ứng dụng. Quý khách cũng có thể trực tiếp đến Trung tâm Demo của Automech tại Bắc Ninh để trực tiếp trải nghiệm thiết bị và trao đổi nhu cầu gia công.
