MÁY DẬP NÓNG YADON MGP SERIE

Th4 04,2024
Tác giả: Cao Ba Thang

Máy dập – rèn phôi nóng là một dòng máy đặc thù trong lĩnh vực dập tạo hình sản phẩm. Sản phẩm của máy dập nóng thường là các chi tiết khó hoặc không thể gia công trong điều kiện thông thường như dày, cứng, dễ nứt vỡ … Ứng dụng của dập nóng được sử dụng đa dạng trong công nghiệp chế tạo ô tô, xe máy, chi tiết động cơ, chi tiết máy .v.v.

Không có nhiều nhà sản xuất máy dập làm tốt được công nghệ này trong ứng dụng sản xuất. Yadon là một trong số ít các nhà sản xuất châu Á làm chủ được công nghệ của dòng máy này.

Dây chuyền liên hoàn các máy dập nóng Yadon

Dây chuyền liên hoàn các máy dập nóng Yadon

ĐẶC TRƯNG CỦA MÁY DẬP NÓNG YADON MPG

  • Đối với trọng tải từ 800T-1600T, khung là một cấu trúc riêng biệt được làm bằng thép hàn có độ cứng cao. Đối với trọng tải từ 2500T-6300T, khung cũng là kết cấu riêng biệt nhưng được làm bằng gang, có khóa bảo vệ quá tải thủy lực;
  • Với bánh đà quán tính cao và năng lượng đầu ra cao, dòng máy này phù hợp cho quá trình rèn nóng hoặc ấm;
  • Với thanh kết nối gồm hai loại điểm hỗ trợ và đường dẫn hướng kéo dài, dòng máy này có khả năng chịu tải bù tốt và dễ dàng trang bị cánh tay ra vào phôi hoặc cánh tay robot, đáp ứng hoàn hảo quy trình rèn lũy tiến đa trạm;
  • Tốc độ dập nhanh, do đó rút ngắn thời gian tiếp xúc với các bộ phận rèn và kéo dài tuổi thọ của khuôn;
  • Các cách dẫn hướng loại “X” được áp dụng, độ nhạy nhiệt của nó đối với khe hở thấp;
  • Việc điều chỉnh độ cao cửa đóng được thực hiện bằng động cơ;
  • Máy dập model MGP-3150, 4000, 6300 trang bị bôi trơn tự động trên vòng bi lăn bên trong của bánh răng lớn, để đảm bảo tuổi thọ vòng bi;
  • Máy dập model MGP-3150,4000,6300 sử dụng loại thiết bị đẩy thủy lực mới, có lực lớn, hành trình dài, công suất ổn định và đáng tin cậy, thích hợp cho sản xuất tự động chuyển giao;
  • Có các chức năng như giám sát bôi trơn, giám sát trọng tải, giám sát nhiệt độ ống lót, hiển thị xử lý sự cố, phát hiện góc quay, hiển thị hệ thống đang chạy, v.v. (tùy chọn);
  • Trọng tải ép dưới 2500T sử dụng bôi trơn bằng mỡ tự động, trên 2500T sử dụng bôi trơn bằng chất lỏng tự động (trừ đường ray dẫn hướng).
  • Với màn hình cảm ứng (HMI), giúp máy vận hành hoặc cài đặt thông số dễ dàng và thuận tiện;
  • Các phụ kiện tùy chọn bao gồm cánh tay tiến bộ, cánh tay robot, giá đỡ chống rung, v.v.

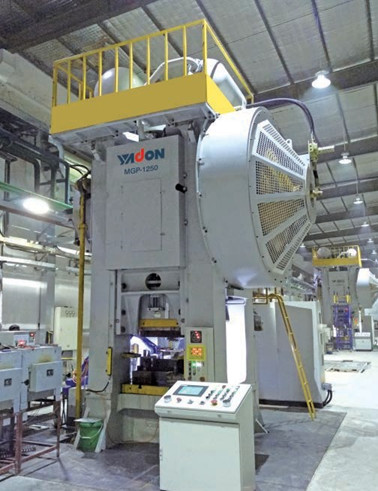

Máy dập nóng Yadon MGP-1250

Máy dập nóng Yadon MGP-1250

THÔNG SỐ KỸ THUẬT CỦA MÁY DẬP NÓNG YADON MPG

技术参数                  型号

Technical Data            Model

名称Items



MGP-800



MGP-1000



MGP-1250



MGP-1600



MGP-2500



MGP-3150



MGP-4000



MGP-6300

公称压力Capacity KN 8000 10000 12500 16000 25000 31500 40000 63000
滑块行程Stroke of Slide mm 230 250 250 280 320 340 400 450
滑块行程次数Stroke S.P.M 70 70 70 70 60 60 55 50
有效作业行程次数Effective S.P.M Per Minute S.P.M 16 16 15 15 15 15 12 10
最大装模高度Max.Die Set Height mm 600 650 700 800 1000 1000 1400 1650
装模高度调节量

Die Height Adjustment

mm 10 12 12 16 10 10 10 12


工作台面Size of Table

左右L-R mm 850 850 1050 1050 1400 1600 1700 1900
前后F-B mm 1060 1120 1250 1400 1700 1700 1800 2200


滑块底面

Bottom Size of Slide

左右L-R mm 820 820 1030 1030 1360 1550 1660 1860
前后F-B mm 890 930 1010 1140 1310 1480 1600 1800
主电机功率

Main Motor Power

KW 55 75 90 110 160 200 280 355
上顶出力

Upper Ejection Force

KN 40

机械式

50

机械式

60

机械式

80

机械式

125

液压式

150

液压式

200

液压式

300

液压式

上顶出行程

Upper Ejection Stroke

mm 26 30 32 37 44 48 52 60
下顶出力

Lower Ejection Force

KN 120

机械式

150

机械式

200

机械式

240

机械式

375

液压式

500

液压式

600

液压式

800

液压式

下顶出行程

Lower Ejection Stroke

mm 26 30 32 37 60(可调) 100(可调) 120(可调) 150(可调)




压机外形

Overall Dimensions

左右L-R mm 3700 3800 3900 4000 5400 5800 5900 6000
前后F-B mm 3450 3500 3500 3700 4600 5100 5400 7500
高Height mm 5700 6070 7000 7050 8400 8900 10500 11000

Một số sản phẩm của máy dập nóng Yadon MPG serie

Sản phẩm của máy dập nóng Yadon MPG

            Sản phẩm của máy dập nóng Yadon MPG

Sản phẩm của máy dập nóng
