MÁY DẬP NÓNG YADON MP SERIE
Máy dập nóng là một chủng loại máy dập đặc biệt khi mà nguyên liệu dập thay vì là các kim loại dạng tấm nguội thì lại là các kim loại dạng thanh hoặc dạng khối được đốt nóng trước khi đưa vào dập định hình.
Dập nóng được ứng dụng nhiều trong sản xuất các chi tiết như Tay biên Piston, trục cam, Xu-páp, cùm khóa, tay phanh, các loại van … với nguyên liệu là các hợp kim có độ giãn rất thấp trong tình trạng nguội, quy trình gia công bắt buộc phải gia nhiệt. Gia nhiệt cũng giúp cho việc tạo hình dễ dàng hơn với những biên dạng khó, đồng thời cũng không làm tạo ra ứng suất tập trung lớn vào vùng gia công.
Yadon MP là dòng máy dập nóng chuyên dụng của Yadon được sử dụng rộng rãi trong các nhà máy gia công rèn dập chi tiết với cơ cấu tạo lực bằng bánh đà.

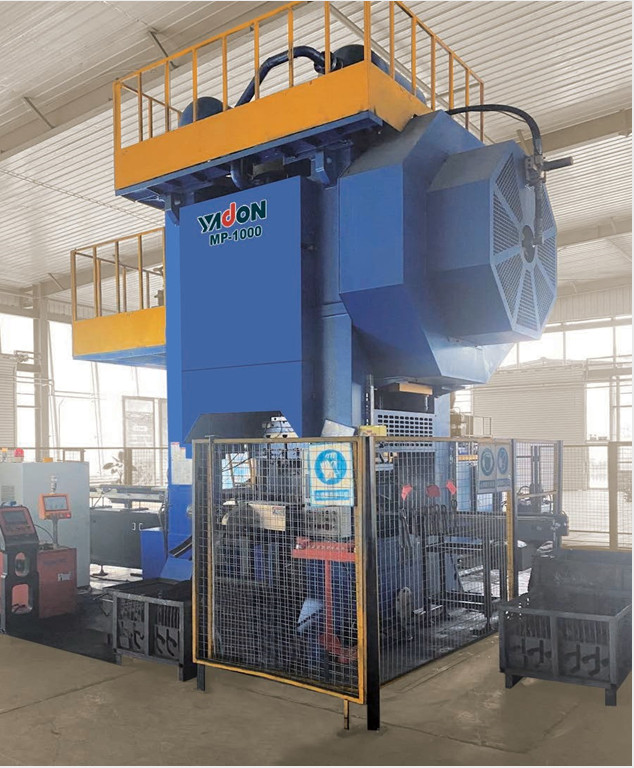

Máy dập nóng Yadon MP-1000

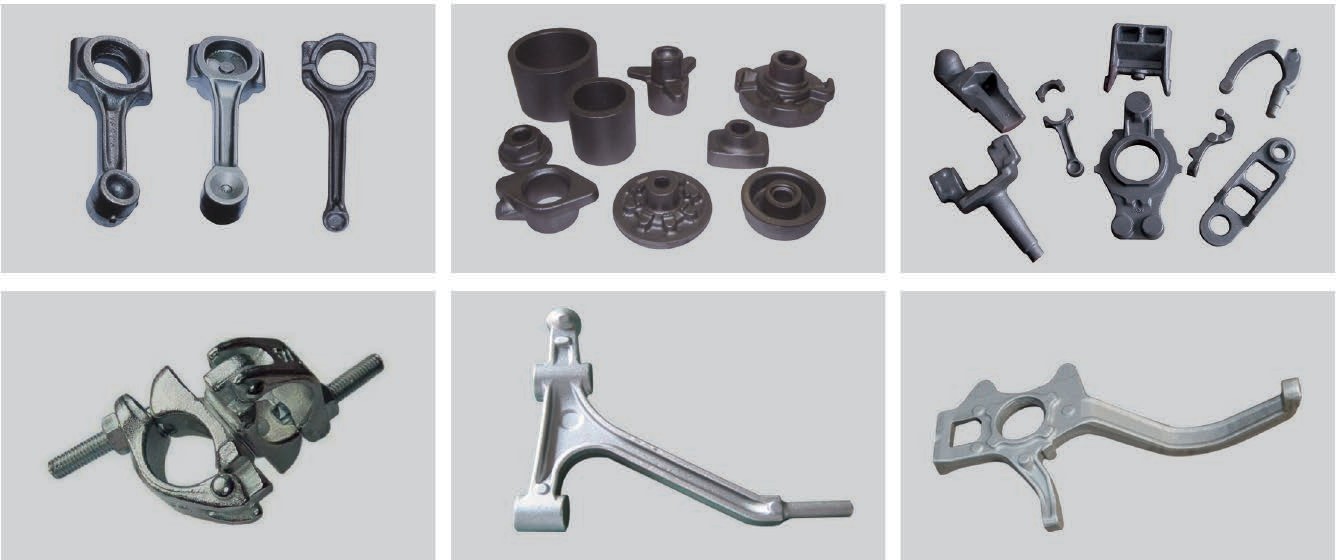

Sản phẩm dập nóng
>>> Xem thêm: Báo giá máy dập trục khuỷu chính hãng mới nhất
ĐẶC TRƯNG CỦA MÁY DẬP NÓNG YADON MP SERIE
- Thân máy dập hàn bằng thép có độ cứng cao, mở khóa loại bảo vệ quá tải thủy lực.
- Với bánh đà quán tính cao và năng lượng đầu ra cao nên thích hợp cho việc rèn và tạo hình nóng.
- Liên kết trục kép và đường ray dẫn hướng mở rộng và khả năng chịu tải bù mạnh, nó phù hợp cho việc rèn nhiều trạm và nó có thể tạo thành một dây chuyền sản xuất rèn tự động với cánh tay tự động hoặc robot gắp.
- Tốc độ trượt nhanh, thời gian chạm giữa khuôn và chi tiết gia công ngắn, có thể kéo dài tuổi thọ của khuôn.
- Đường ray dẫn hướng loại “X” và độ nhạy nhiệt của khe hở giữa các thanh dẫn hướng thấp.
- Điều chỉnh độ cao đóng cửa được cơ giới hóa và hiển thị chiều cao bằng kỹ thuật số.
- Ly hợp và phanh được trang bị cấu trúc ma sát khí nén chèn nổi.
- Có chức năng giám sát bôi trơn, giám sát trọng tải, giám sát nhiệt độ trục, hiển thị lỗi, phát hiện góc quay và hiển thị trạng thái vận hành hệ thống.
- Màn hình cảm ứng (HMI) để cài đặt thông số và vận hành dễ dàng và thuận tiện.
>>> Xem thêm: MÁY DẬP TỐC ĐỘ CAO – YADON YSH SERIE 3/4 POINT
THÔNG SỐ KỸ THUẬT CỦA MÁY DẬP NÓNG YADON MP
| 技术参数 型号
Technical Data Model 名称Items |
MP-400 | MP-630 | MP-800 | MP-1000 | MP-1250 | MP-1600 | MP-2000 | MP-2500 | ||
| 公称压力
Capacity |
KN | 4000 | 6300 | 8000 | 10000 | 12500 | 16000 | 20000 | 25000 | |
| 滑块行程
Stroke of Slide |
mm | 180 | 220 | 230 | 250 | 250 | 280 | 300 | 320 | |
| 滑块行程次数
Stroke |
S.P.M | 110 | 110 | 100 | 100 | 90 | 85 | 85 | 70 | |
| 有效作业行程次数
Effective SPM Per Minute |
S.P.M | 18 | 18 | 16 | 16 | 15 | 15 | 15 | 15 | |
| 最大装模高度
Max.Die Set Height |
mm | 400 | 440 | 600 | 650 | 700 | 800 | 900 | 1000 | |
| 装模高度调节量
Die Height Adjustment |
mm | 10 | 10 | 10 | 12 | 12 | 16 | 20 | 22 | |
|
工作台面 Size of Table |
左右L-R | mm | 620 | 690 | 850 | 850 | 1050 | 1050 | 1210 | 1400 |
| 前后F-B | mm | 900 | 1000 | 1060 | 1120 | 1170 | 1400 | 1530 | 1700 | |
|
滑块底面 Bottom Size of Slide |
左右L-R | mm | 600 | 670 | 820 | 820 | 1030 | 1030 | 1180 | 1360 |
| 前后F-B | mm | 660 | 700 | 890 | 930 | 1010 | 1140 | 1260 | 1310 | |
| 主电机功率
Main Motor Power |
KW | 37 | 45 | 55 | 75 | 75 | 90 | 110 | 132 | |
| 上顶出力
Upper Ejection Force |
KN | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | |
| 上顶出行程
Upper Ejection Stroke |
mm | 20 | 24 | 26 | 30 | 32 | 37 | 40 | 44 | |
| 下顶出力
Lower Ejection Force |
KN | 85 | 95 | 120 | 150 | 200 | 240 | 300 | 375 | |
| 下顶出行程
Lower Ejection Stroke |
mm | 20 | 24 | 26 | 30 | 32 | 37 | 40 | 44 | |
|
冲床外形 Overall Dimensions |
左右L-R | mm | 3500 | 3600 | 3700 | 3800 | 3900 | 4000 | 4300 | 5000 |
| 前后F-B | mm | 2900 | 3000 | 3000 | 3200 | 3350 | 3500 | 3900 | 4000 | |
| 高Height | mm | 5000 | 5200 | 5700 | 6070 | 7000 | 7050 | 7500 | 8000 | |
>>> Xem thêm: Máy dập trục khuỷu dòng H Yadon JH31 Serie
