Máy nắn dầm

Trong ngành kết cấu thép hiện đại, Máy nắn dầm là thiết bị không thể thiếu. Từ việc đảm bảo độ chính xác hình học đến hiệu quả sản xuất, máy nắn dầm giúp xử lý biến dạng cánh dầm – vấn đề thường gặp trong quá trình hàn tổ hợp dầm thép. Automech tự hào là nhà cung cấp hàng đầu dòng máy nắn dầm chuyên nghiệp tại Việt Nam, với thiết bị chất lượng, dịch vụ tận tâm và năng lực tư vấn toàn diện.

1. Kết cấu thép và tầm quan trọng của máy nắn dầm

1.1. Kết cấu thép – xu hướng xây dựng hiện đại

• Kết cấu thép được sử dụng rộng rãi trong nhà xưởng, cầu đường, nhà thép tiền chế, cao ốc nhờ độ bền cao, lắp dựng nhanh và tiết kiệm chi phí.
• Tuy nhiên, hàn và gia công kết cấu thép thường gây biến dạng, ảnh hưởng đến chất lượng và độ chính xác của từng kết cấu.

1.2. Tại sao “Máy nắn dầm” được sử dụng rộng rãi?

• Giải quyết sự cố “cụp cánh” và biến dạng bản cánh, bản bụng xảy ra sau hàn.
• Đảm bảo các kết cấu dầm thép sau nắn đạt độ thẳng và góc vuông chuẩn.
• Tối ưu hoá quy trình sản xuất, tiết kiệm nhân công, tăng năng suất và giảm sai sót trong lắp dựng.

2. Nguyên nhân & hậu quả của biến dạng cánh dầm sau hàn tổ hợp

2.1. Nguyên nhân phổ biến

• Nhiệt độ hàn cao gây giãn nở không đồng đều.

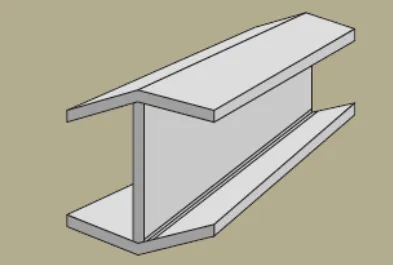

• Khi hạ nhiệt, thép co ngót không đồng nhất khiến bản cánh dầm bị uốn, gây hiện tượng “cụp cánh”.
• Lắp ghép không chính xác tạo thêm áp lực và biến dạng cục bộ.

2.2. Hậu quả nếu không xử lý

• Sai số lớn trong lắp dựng kết cấu dẫn đến giảm độ an toàn, hiệu suất chịu lực.
• Tăng thời gian và chi phí sửa chữa bằng phương pháp thủ công.
• Thậm chí buộc phải thay thế kết cấu, làm chậm tiến độ thi công và tăng chi phí đầu tư dàn xếp, vận hành.

3. Giải pháp truyền thống và ưu điểm vượt trội của máy nắn dầm

3.1. Phương pháp đốt biến dạng nhiệt (Hỏa công)

• Cách đơn giản, dễ thực hiện nhưng có nhiều nhược điểm:
  • Gây ảnh hưởng đến cấu trúc vi mô của thép, làm giảm độ bền và tuổi thọ.
  • Phụ thuộc nhiều vào tay nghề kỹ thuật viên, càng khó kiểm soát đối với kết cấu lớn.
  • Mất nhiều thời gian, không phù hợp sản xuất hàng loạt.

3.2. Giải pháp hiện đại – Máy nắn dầm

Máy nắn dầm là giải pháp hiệu quả hơn nhiều:

• Tiết kiệm thời gian (nắn nhanh, liên tục).
• Không ảnh hưởng cấu trúc thép, giữ độ bền.
• Tự động hóa cao, giảm công lao động thủ công.
• Phù hợp xử lý dầm thép đa kích thước – từ dầm H nhỏ đến dầm tổ hợp lớn.

4. Cấu tạo chi tiết & nguyên lý hoạt động của máy nắn dầm Automech

4.1. Cấu tạo cơ khí & thủy lực

1. Khung máy, khung hai bên:
   • Khung chính bằng thép tấm chịu lực cao, hàn cố định bằng bu lông.
   • Bố trí song song với khung hai bên để tạo sự ổn định và chắc chắn.
2. Cơ cấu căn chỉnh bản bụng dầm:
   • Hai bộ điều chỉnh giúp định tâm chính xác dầm khi đưa vào máy.
3. Con lăn vào – ra (12 m):
   • Gồm 8 m con lăn thủy lực đỡ phôi và 12 m dẫn hướng tổng thể.
   • Giảm ma sát và bảo vệ dầm trong quá trình vận hành.
4. Hệ truyền động và nắn thủy lực:
   • Xi-lanh thủy lực tạo lực nắn.

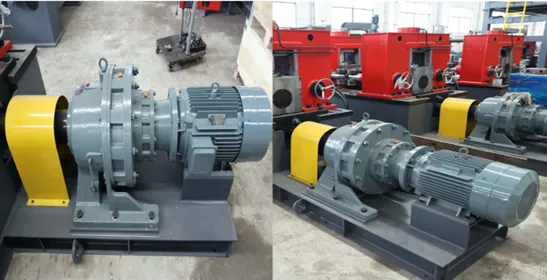

   • Motor 11 kW kết hợp hộp giảm tốc cycloid và khớp nối vạn năng tạo truyền động ổn định.
   • Tốc độ hiệu chỉnh đạt khoảng 7 m/phút.

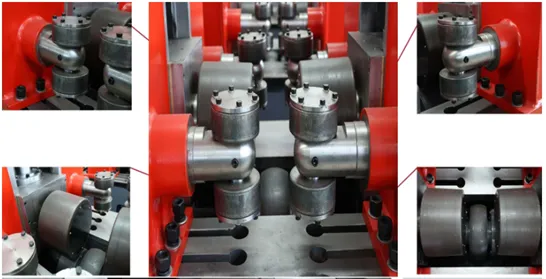

5. Con lăn ép phía trên và thiết bị điều chỉnh:
   • Đường kính con lăn ép 340 mm, vật liệu thép 35CrMo xử lý nhiệt, độ cứng HRC 50–55.
   • Có bộ điều chỉnh thủy lực linh hoạt theo chiều cao dầm.
6. Hệ thống thủy lực:
   • Gồm bình dầu, van điều khiển, khớp nối, bộ lọc dầu tinh đảm bảo tuổi thọ dài lâu.
7. Hệ thống điều khiển điện:
   • Tích hợp bảng điều khiển trung tâm, màn hình hiển thị vị trí nâng, cảm biến, và hệ thống bảo vệ.

4.2. Nguyên lý hoạt động

• Dầm được đặt lên hệ thống con lăn dẫn hướng và đỡ phôi.
• Con lăn ép thủy lực tác động đồng thời hoặc riêng biệt hai bên bản cánh dầm.
• Sự phối hợp giữa cơ cấu dẫn, cùi căn chỉnh và lực ép giúp dầm trở về độ thẳng tiêu chuẩn nhanh chóng và chính xác.
• Người vận hành có thể theo dõi và điều chỉnh lực ép, tốc độ qua bảng điều khiển để đạt chất lượng tối ưu.

5. Ưu điểm nổi bật của Máy nắn dầm Automech

• Năng suất cao: Cho phép nắn liên tục với tốc độ ~7 m/phút, phù hợp sản xuất hàng loạt.
• Linh hoạt & chính xác: Xử lý dầm từ chiều cao bản bụng 200mm  trở lên, với lực ép độc lập hai bên.
• Độ bền vượt trội: Vật liệu con lăn cao cấp 35CrMo, xử lý nhiệt chính xác, giảm mài mòn và nứt gãy.
• Dễ vận hành: Bảng điều khiển trực quan, cảm biến, màn hình hiển thị vị trí nâng – đơn giản, phản hồi nhanh.
• Tiết kiệm chi phí & nhân lực: Giảm hoạt động thủ công, tối ưu thời gian sản xuất và sửa chữa.

6. Ứng dụng thực tế của máy nắn dầm trong kết cấu thép

6.1. Nhà máy sản xuất khung kèo, nhà xưởng, kết cấu hạ tầng

• Máy nắn dầm Automech được sử dụng tại nhiều nhà máy sản xuất kết cấu thép lớn, đáp ứng nhu cầu xử lý dầm chuẩn cho khung cầu, nhà thép tiền chế, kết cấu đô thị, nhà máy phân phối.

6.2. Gia công dầm H, dầm tổ hợp, khung nhà thép tiền chế

• Xử lý chính xác cả các loại dầm H, dầm tổ hợp theo yêu cầu.
• Thiết bị phù hợp với quy mô sản xuất lớn hoặc xuất khẩu, đảm bảo chất lượng đồng đều và khả năng lắp dựng an toàn.

7. Tại sao chọn Automech?

7.1. Dự án thành công tiêu biểu

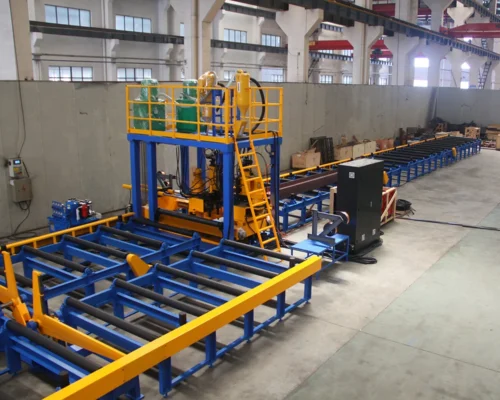

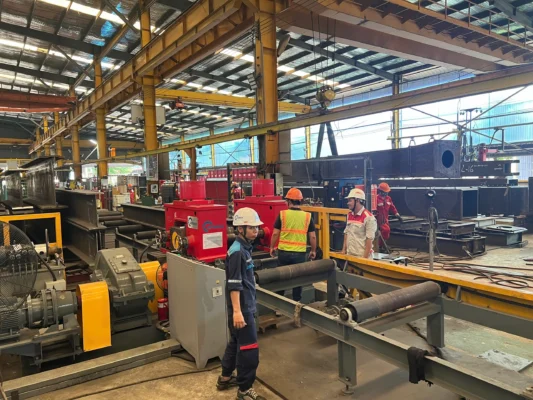

Automech đã triển khai nhiều dự án cung cấp Máy nắn dầm cho nhà máy kết cấu thép lớn tại Bắc – Trung – Nam, giúp các nhà máy đạt chuẩn về hình học dầm, giảm sai số và tăng hiệu suất lắp dựng.

7.2. Dịch vụ tư vấn đầu tư và kỹ thuật toàn diện

• Khảo sát – Tư vấn – Thiết kế bố trí máy: phù hợp với diện tích xưởng, năng lực sản xuất, nhu cầu tài chính doanh nghiệp.
• Chuyển giao công nghệ – Đào tạo vận hành: Hỗ trợ vận hành ngay sau khi lắp đặt.
• Bảo trì & phụ tùng chính hãng: Dịch vụ sau bán hàng chuyên nghiệp, phản hồi nhanh, đảm bảo thiết bị hoạt động bền vững.

7.3. Cam kết chất lượng vượt trội

• Máy đạt tiêu chuẩn quốc tế, độ ổn định cao, tuổi thọ lâu dài.
• Hiệu quả chi phí – Vận hành thấp, tăng khả năng cạnh tranh.
• Hỗ trợ kỹ thuật 24/7, giải quyết sự cố nhanh chóng, đảm bảo sản xuất không gián đoạn.

7.4. Liên hệ

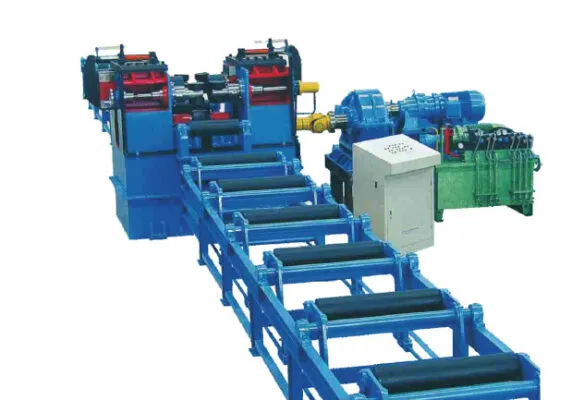

Automech – Đại diện phân phối các chủng loại máy gia công kết cấu thép và nắn dầm tốt nhất tại Việt Nam bao gồm máy nắn hạng nhẹ (nắn cơ) đến máy nắn hạng nặng (nắn thủy lực).
