Rùa hàn tự động: Giải pháp hàn dài chính xác, năng suất cao!

Trong kỷ nguyên sản xuất hiện đại, việc tối ưu hóa quy trình hàn không chỉ dừng lại ở việc chọn máy hàn tốt mà còn nằm ở cách điều khiển hồ quang di chuyển. Rùa hàn tự động (Welding Carriage) đã trở thành “trợ thủ” đắc lực giúp thay đổi hoàn toàn diện mạo của các nhà xưởng cơ khí chế tạo. Sự hỗ trợ của rùa hàn tự động càng ngày được ứng dụng rộng rãi trong nhiều ngành công nghiệp chế tạo khác nhau.

1. Tổng quan về rùa hàn tự động trong sản xuất cơ khí

1.1. Xu hướng tự động hóa công đoạn hàn trong nhà xưởng

Theo báo cáo từ Hiệp hội Hàn Hoa Kỳ (AWS), ngành công nghiệp đang dịch chuyển mạnh mẽ từ hàn tay sang tự động hóa để đối phó với tình trạng thiếu hụt thợ hàn bậc cao. Việc sử dụng thiết bị tự hành như rùa hàn giúp chuẩn hóa quy trình, đảm bảo mọi sản phẩm xuất xưởng đều có chất lượng đồng nhất.

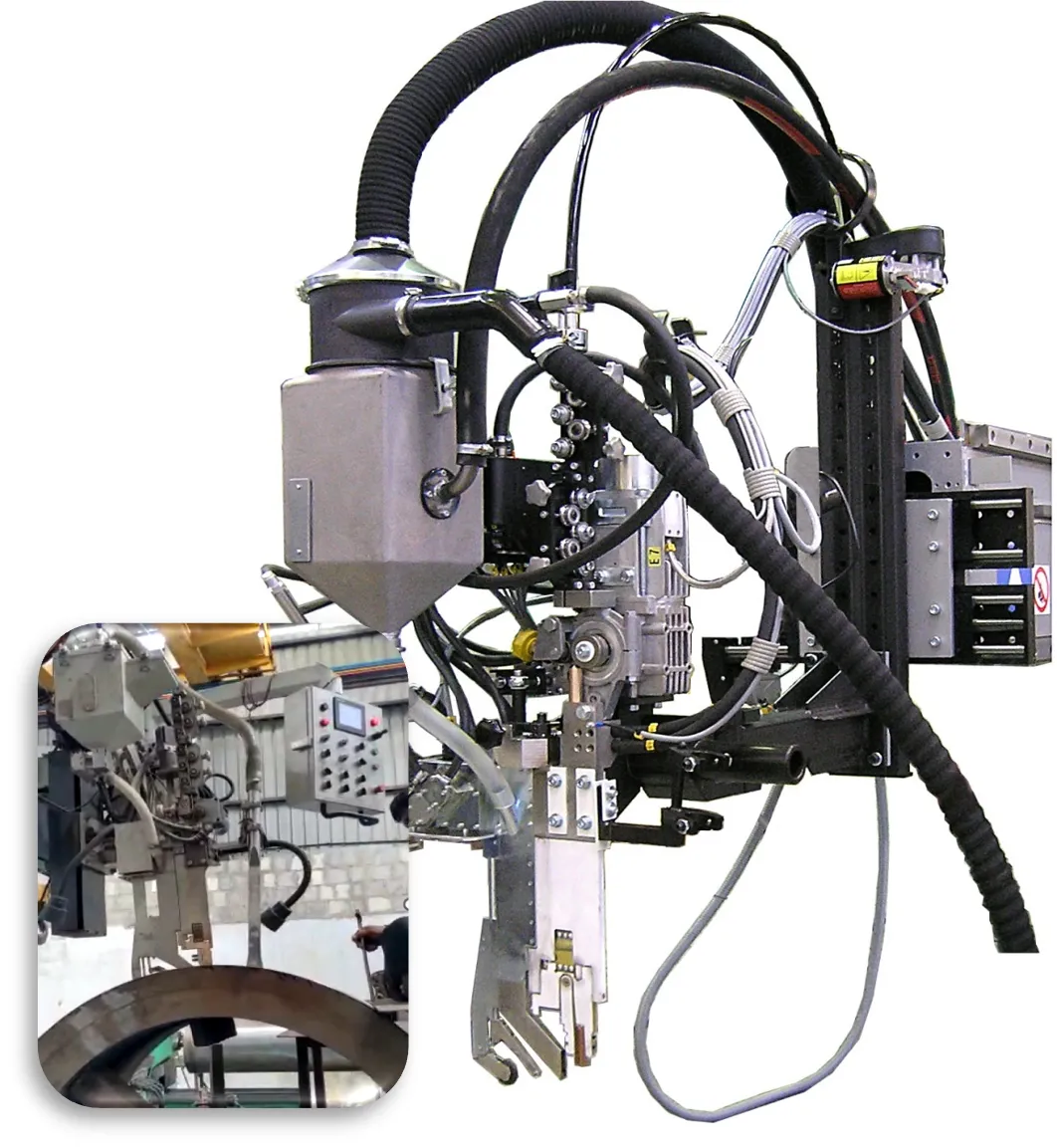

Một bộ rùa hàn tự động ứng dụng hàn narrow gap, giúp tiết kiệm thời gian hàn mối hàn dày

1.2. Hạn chế của hàn thủ công đối với mối hàn dài, hàn liên tục

Khi thực hiện các đường hàn dài vài mét trở lên, thợ hàn thủ công đối mặt với:

•       Sai lệch do mệt mỏi: Sự tập trung của con người giảm dần theo thời gian, dẫn đến tốc độ tay không đều.
•       Điểm nối (Stop-Start): Hàn tay buộc phải dừng lại để thay đổi vị trí, tạo ra các điểm nối – nơi dễ xảy ra khuyết tật ngậm xỉ hoặc rỗ khí.
•       Phơi nhiễm độc hại: Thợ hàn phải tiếp xúc lâu với khói hàn và tia cực tím cường độ cao.

1.3. Vai trò của rùa hàn tự động trong nâng cao chất lượng và năng suất

Rùa hàn đóng vai trò duy trì “tốc độ di chuyển hằng định”. Điều này giúp kiểm soát chính xác lượng nhiệt đầu vào (Heat Input), từ đó giảm biến dạng nhiệt cho phôi và tăng tốc độ hoàn thành dự án lên gấp 2-4 lần so với phương pháp truyền thống.

2. Rùa hàn tự động là gì?

2.1. Khái niệm rùa hàn tự động

Rùa hàn tự động (Welding Tractor/Carriage) là một thiết bị cơ điện tử tự hành được thiết kế để mang mỏ hàn di chuyển dọc theo đường hàn. Nó thay thế bàn tay con người trong việc dẫn hướng và duy trì tốc độ mỏ hàn.

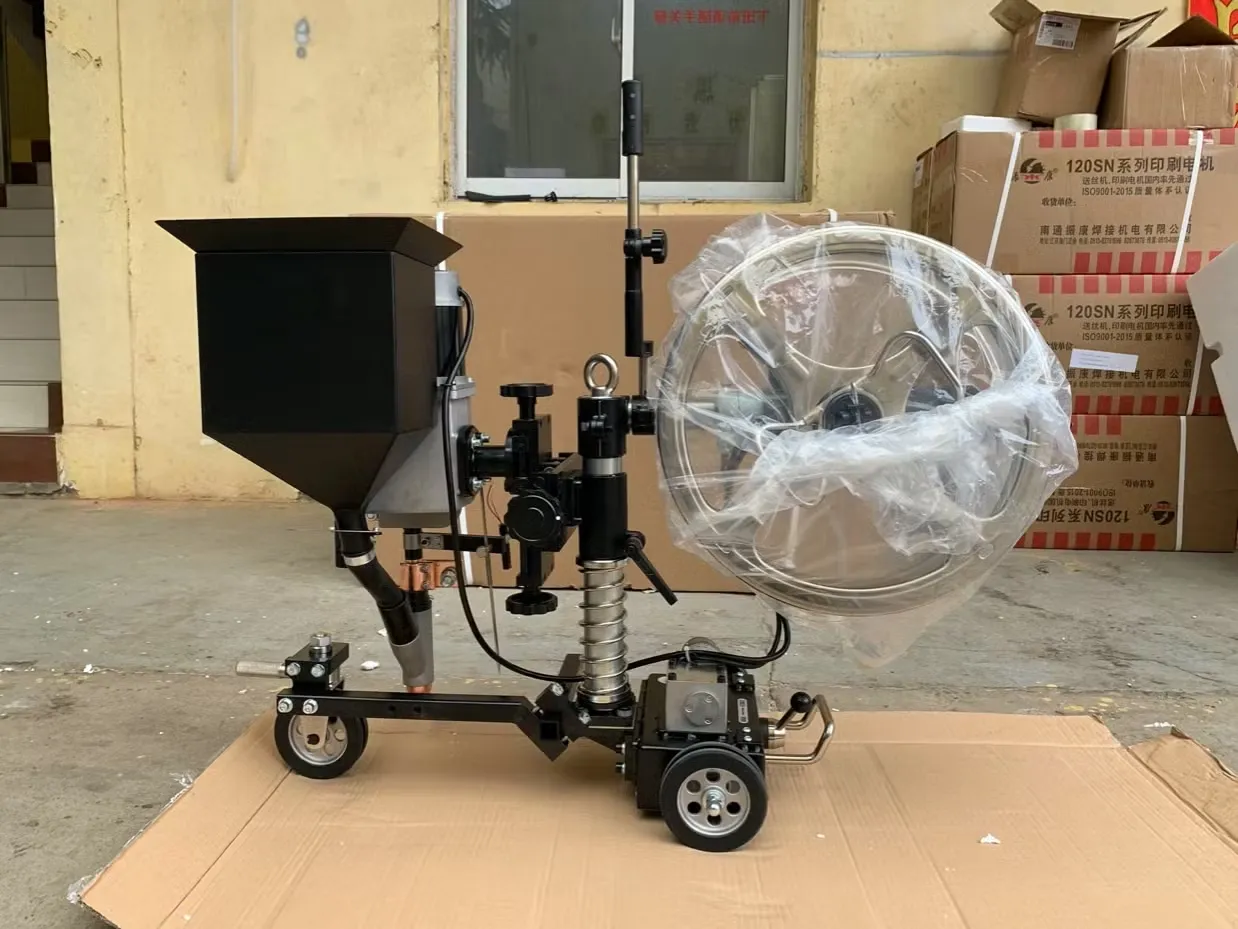

Rùa hàn tự động hồ quang chìm được trang bị mỏ hàn, phểu chứa thuốc và cuộn dây hàn

2.2. Nguyên lý hoạt động cơ bản

2.2.1. Cơ chế di chuyển dọc theo đường hàn

Rùa hàn di chuyển nhờ hệ thống bánh xe được truyền động từ động cơ điện. Tùy vào địa hình, nó có thể chạy trực tiếp trên bề mặt phôi (nhờ nam châm bám dính) hoặc chạy trên một hệ thống ray (Track) được lắp đặt sẵn.

2.2.2. Cơ chế duy trì tốc độ và ổn định hồ quang

Thông qua bộ điều khiển kỹ thuật số, rùa giữ cho mỏ hàn cách vật liệu một khoảng không đổi (arc length) và tốc độ tịnh tiến không thay đổi dù bề mặt có thể hơi nhám hoặc gồ ghề nhẹ.

2.3. Phân biệt rùa hàn tự động và robot hàn công nghiệp

•       Rùa hàn: Chi phí thấp, linh hoạt, dễ di chuyển ra công trường, chuyên trị đường hàn dài, thẳng hoặc tròn đơn giản.
•       Robot hàn: Chi phí rất cao, cố định, chuyên dùng cho các chi tiết nhỏ, phức tạp, đa điểm và đòi hỏi lập trình chuyên sâu.

3. Cấu tạo chính của rùa hàn tự động

3.1. Thân rùa và hệ thống bánh dẫn hướng

Thân máy thường đúc từ hợp kim nhôm chịu nhiệt cao. Hệ thống bánh xe có thể là cao su chịu nhiệt (tăng ma sát) hoặc bánh thép có rãnh (chạy trên ray).

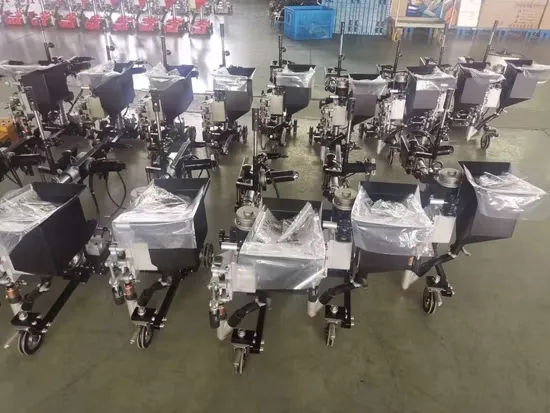

Các bộ rùa hàn tự động chuẩn bị được Automech giao đến khách hàng

3.2. Động cơ di chuyển và bộ điều tốc

Sử dụng động cơ DC hoặc Step Motor với mô-men xoắn lớn, kết hợp bộ giảm tốc để đảm bảo rùa di chuyển cực kỳ êm ái ở tốc độ thấp mà không bị giật (jerking).

3.3. Giá đỡ mỏ hàn và cơ cấu điều chỉnh góc hàn

Gồm các thanh trượt dọc và ngang giúp tinh chỉnh vị trí mỏ hàn chính xác đến từng milimet. Cơ cấu xoay cho phép đặt mỏ hàn ở các góc 45°, 90° tùy theo kiểu mối hàn.

3.4. Bộ điều khiển tốc độ và hướng di chuyển

Bảng điều khiển thường có màn hình hiển thị tốc độ cm/phút, công tắc đảo chiều và nút dừng khẩn cấp.

3.5. Hệ thống cấp nguồn hàn và phụ kiện đi kèm

Bao gồm dây cáp đồng bộ kết nối với máy nguồn (MIG/MAG/SAW) và các phụ kiện như bộ kẹp cáp để dây hàn không bị vướng khi rùa di chuyển.

4. Nguyên lý hoạt động của rùa hàn tự động

4.1. Chu trình hàn tự động từ khởi động đến kết thúc

Bắt đầu từ việc thiết lập vị trí -> Kích hoạt dòng hàn và khí bảo vệ -> Rùa bắt đầu chạy -> Kết thúc đường hàn -> Ngắt hồ quang và lùi rùa về vị trí chuẩn bị (nếu cần).

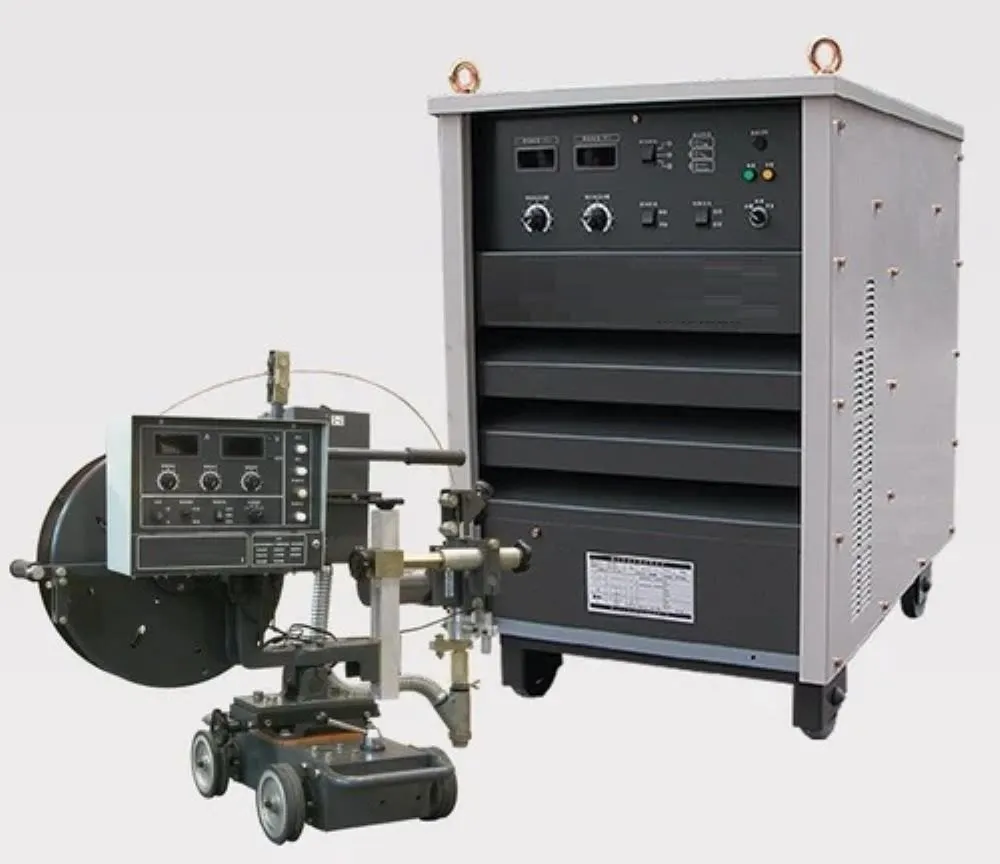

Trọn bộ nguồn hàn và rùa hàn tự động của Automech

4.2. Cách rùa hàn duy trì đường hàn thẳng, đều

Rùa sử dụng các “bánh tì dẫn hướng” (Guide Rollers) bám sát mép phôi thép hoặc chạy trên ray nhôm định hình, đảm bảo sai số đường thẳng gần như bằng không.

4.3. Kiểm soát tốc độ – dòng hàn – chất lượng mối hàn

Tốc độ di chuyển phối hợp nhịp nhàng với dòng điện hàn Khi ổn định, hình dáng vảy hàn sẽ đều tăm tắp, độ thấu sâu đồng nhất, loại bỏ hoàn toàn hiện tượng cháy lẹm hay thiếu ngấu.

4.4. Các yếu tố ảnh hưởng đến độ ổn định khi vận hành

•       Độ sạch của bề mặt phôi (bụi bẩn, dầu mỡ làm trượt bánh).
•       Độ căng của dây cáp hàn (nếu quá căng sẽ kéo ngược rùa).
•       Sự ổn định của nguồn điện lưới.

5. Các loại rùa hàn tự động phổ biến hiện nay

5.1. Rùa hàn tự động hàn thẳng

Dòng phổ thông nhất, chuyên dùng để nối các tấm thép phẳng lớn trong chế tạo sàn tàu, sàn nhà xưởng.

5.2. Rùa hàn hàn góc, hàn fillet

Thiết kế nhỏ gọn để có thể đặt lọt vào các góc chữ T, thường có bánh xe nghiêng và nam châm để bám chặt vào vách đứng.

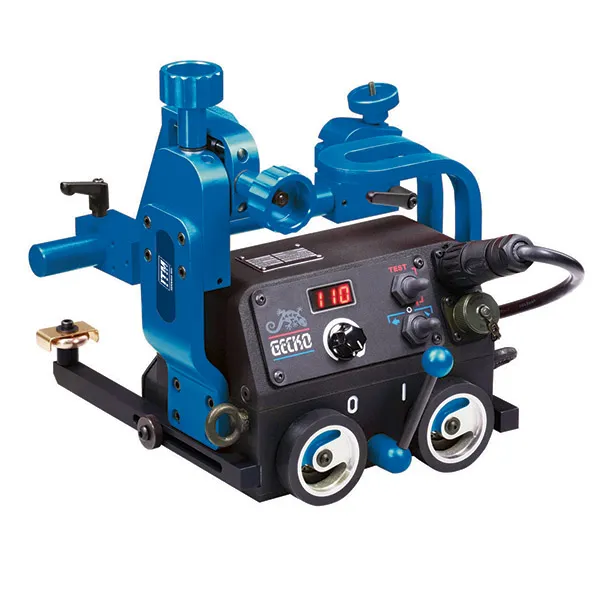

Rùa hàn tự động cho mối hàn góc

5.3. Rùa hàn hàn tròn, hàn chu vi ống

Sử dụng hệ thống xích truyền động hoặc ray vòng quấn quanh ống để thực hiện các mối hàn chu vi.

5.4. Rùa hàn sử dụng cho MIG, MAG, TIG, SAW

•       MIG/MAG: Rùa nhỏ gọn.
•       SAW (Hồ quang chìm): Rùa lớn, tải trọng cao để mang theo phễu thuốc hàn và cuộn dây hàn nặng.

5.5. Phân loại theo tải trọng và kích thước phôi

Có các dòng rùa Mini (nhẹ dưới 5kg) cho công việc đơn giản và dòng Heavy-duty (trên 20kg) cho các dự án kết cấu siêu trọng.

6. Ưu điểm nổi bật của rùa hàn tự động

6.1. Mối hàn đều, ổn định, giảm lỗi kỹ thuật

Loại bỏ 99% lỗi do run tay hoặc thay đổi tư thế hàn của thợ, giúp sản phẩm dễ dàng vượt qua các bài kiểm tra siêu âm (UT) và X-ray.

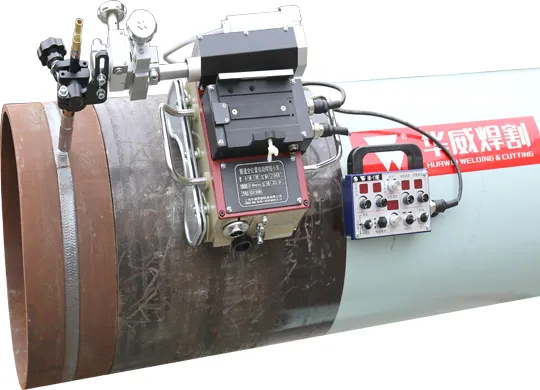

Rùa hàn tự động cho ống lớn, mối hàn đều cà chất lượng cao

6.2. Tăng năng suất so với hàn thủ công

Rùa không cần nghỉ ngơi, có thể hàn liên tục từ đầu đến cuối tấm thép dài 12m chỉ trong một lần bấm nút.

6.3. Giảm phụ thuộc tay nghề thợ hàn

Chỉ cần một nhân công vận hành máy cơ bản đã có thể tạo ra chất lượng mối hàn tương đương thợ hàn bậc 6G.

6.4. Tiết kiệm vật tư hàn và chi phí nhân công

Tốc độ ổn định giúp giảm lượng kim loại đắp dư thừa và tiết kiệm khí bảo vệ. Một thợ có thể vận hành cùng lúc 2-3 con rùa.

6.5. Dễ triển khai cho nhiều quy mô xưởng

Từ xưởng cơ khí gia đình đến nhà máy đóng tàu đều có thể đầu tư vì tính linh động và giá thành hợp lý.

7. Ứng dụng thực tế của rùa hàn tự động

7.1. Gia công kết cấu thép: Sản xuất cột, kèo, khung nhà thép tiền chế và các cấu kiện liên qua đến thép.

7.2. Hàn dầm, hàn tấm thép dài: Chuyên dụng cho dầm chữ H, I, Box trong xây dựng cầu đường. Các mối hàn yêu cầu có chất lượng tốt, hình thức đẹp.

7.3. Hàn bồn bể, ống thép: Hàn các đường sinh và đường vòng của bồn chứa hóa chất, xăng dầu. Yêu cầu rất cao về chất lượng đường hàn, ngoại quan mối hàn cũng được khách hàng đánh giá cao.

7.4. Đóng tàu, năng lượng: Hàn các tấm vỏ tàu thủy, tháp trụ điện gió, chân đế giàn khoan thăm dò ngoài khơi.

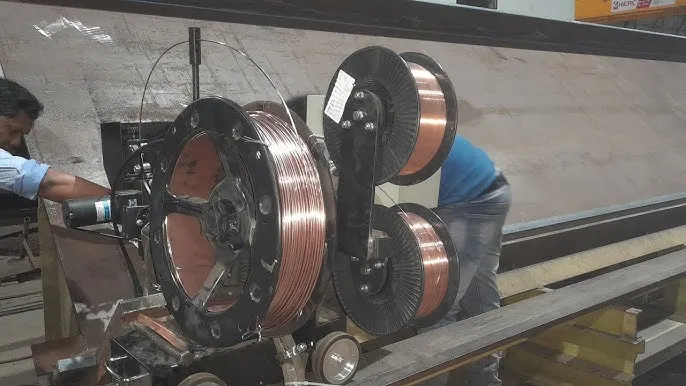

Rùa hàn tự động sử dụng 4 dây cho các tác vụ hạng nặng

8. Tiêu chí lựa chọn rùa hàn tự động phù hợp

8.1. Loại mối hàn: Xác định là hàn bằng, hàn leo hay hàn ngửa để chọn rùa có lực bám phù hợp.

8.2. Tốc độ và độ ổn định: Kiểm tra dải tốc độ của rùa có đáp ứng được quy trình hàn (WPS) hay không.

8.3. Khả năng linh hoạt: Rùa có thể dễ dàng tháo lắp, thay đổi góc mỏ hàn hay không?

8.4. Độ bền: Ưu tiên các dòng máy có linh kiện chống bụi, chống ẩm và chịu nhiệt tốt.

8.5. Đơn vị cung cấp: Phải có đội ngũ kỹ thuật am hiểu về cả “máy hàn” và “cơ cấu rùa” để hỗ trợ khi xảy ra sự cố.

9. Giải pháp rùa hàn tự động tại Automech

9.1. Danh mục rùa hàn tự động Automech cung cấp

Automech phân phối đa dạng các dòng rùa hàn từ rùa hàn góc nhỏ gọn đến các hệ thống rùa hàn hồ quang chìm công suất lớn, nhập khẩu từ các thương hiệu uy tín toàn cầu.

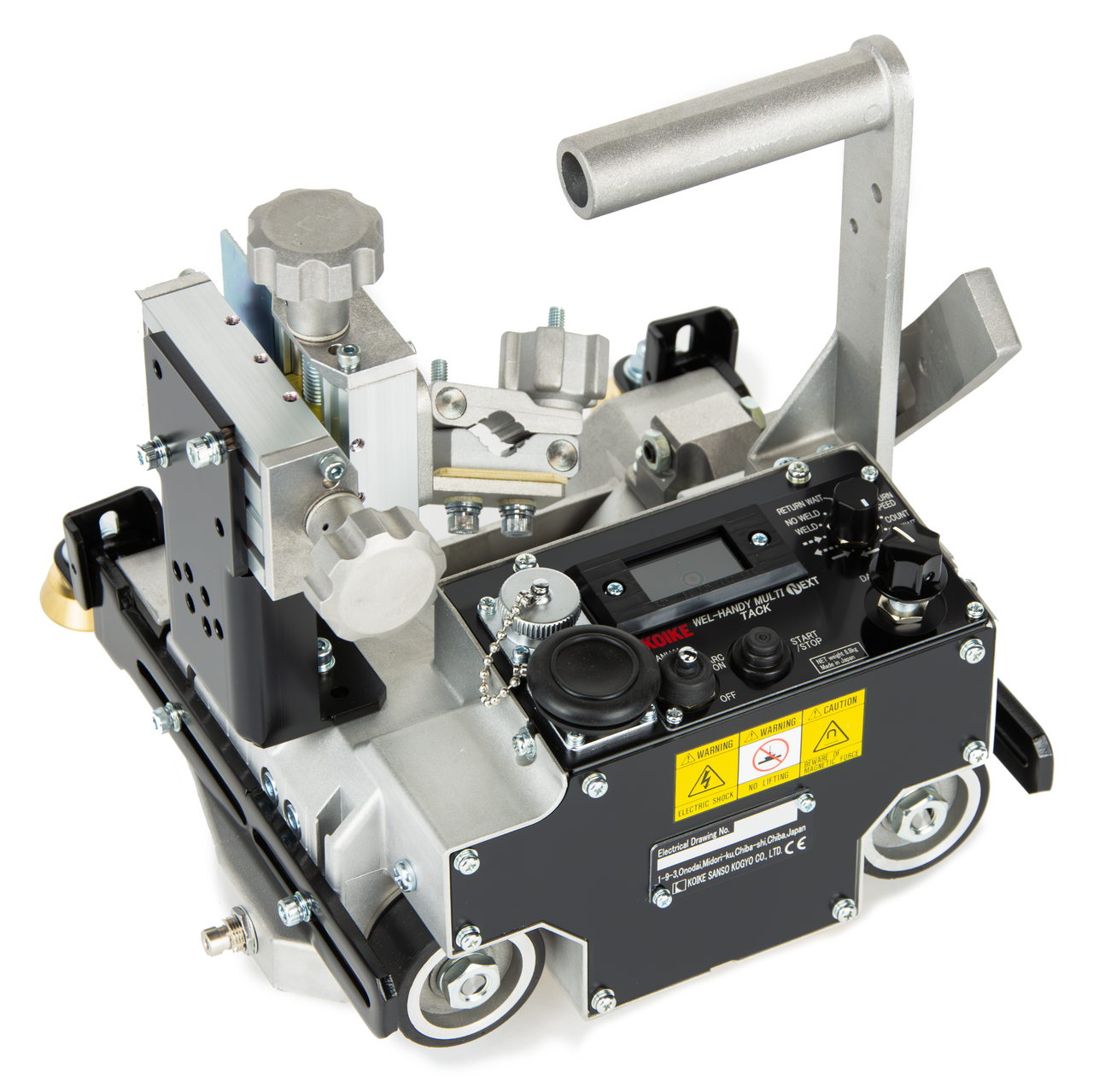

Rùa hàn tự động cho mối hàn bằng

9.2. Tư vấn lựa chọn thiết bị theo ứng dụng thực tế

Chúng tôi không chỉ bán thiết bị, mà tư vấn “giải pháp”. Dựa trên phôi mẫu của khách hàng, Automech sẽ tính toán tốc độ và loại rùa tối ưu để hoàn vốn nhanh nhất.

9.3. Hỗ trợ kỹ thuật, đào tạo vận hành và bảo hành

Khách hàng được đào tạo vận hành trực tiếp tại nhà xưởng, hỗ trợ bảo trì định kỳ và sẵn sàng linh kiện thay thế 24/7.

9.4. Khả năng tích hợp rùa hàn vào dây chuyền tự động hóa

Automech có khả năng nâng cấp rùa hàn kết hợp với các bộ đồ gá (jig), con lăn quay (rotator) để tạo thành một hệ thống sản xuất tự động khép kín.
