Rùa Hàn Hồ Quang Chìm Là Gì? Nguyên Lý Và Ứng Dụng Trong Dây Chuyền Hàn Dầm H
Rùa hàn hồ quang chìm là thiết bị hàn tự động sử dụng công nghệ SAW (Submerged Arc Welding) nhằm tạo ra các đường hàn dài, ổn định và có độ ngấu cao trong ngành kết cấu thép. Thiết bị được ứng dụng phổ biến trong dây chuyền hàn dầm H, đóng tàu, chế tạo bồn bể và cơ khí nặng nhờ khả năng tăng năng suất, giảm phụ thuộc tay nghề thợ hàn và đảm bảo chất lượng mối hàn đồng đều.
1. Rùa hàn hồ quang chìm là gì?
1.1. Định nghĩa rùa hàn SAW
Rùa hàn hồ quang chìm là thiết bị hàn tự động hoặc bán tự động sử dụng phương pháp hàn SAW để tạo mối hàn liên tục trên bề mặt kim loại. Thiết bị có khả năng tự di chuyển theo đường hàn đã định sẵn, giúp quá trình hàn diễn ra ổn định và đồng đều hơn so với hàn thủ công. Đây là giải pháp phổ biến trong ngành kết cấu thép và chế tạo cơ khí nặng.
1.2. Vai trò trong tự động hóa hàn
Trong các nhà máy cơ khí hiện đại, rùa hàn đóng vai trò quan trọng trong quá trình tự động hóa sản xuất. Thiết bị giúp giảm phụ thuộc vào tay nghề thợ hàn, tăng tốc độ thi công và đảm bảo chất lượng đường hàn ổn định giữa các sản phẩm. Điều này đặc biệt quan trọng đối với các doanh nghiệp sản xuất hàng loạt hoặc gia công kết cấu thép quy mô lớn.
1.3. Tại sao gọi là “rùa hàn”
Thiết bị được gọi là “rùa hàn” do cơ chế di chuyển tự động chậm và ổn định tương tự như chuyển động của con rùa. Trong quá trình vận hành, máy sẽ chạy dọc theo đường hàn với tốc độ được cài đặt trước để đảm bảo mối hàn đều và hạn chế sai lệch. Tên gọi này đã trở nên quen thuộc trong ngành cơ khí và hàn công nghiệp tại Việt Nam.
1.4. Khi nào nên sử dụng
Rùa hàn hồ quang chìm thường được sử dụng khi cần hàn các đường dài, thẳng và yêu cầu chất lượng mối hàn cao. Thiết bị phù hợp cho hàn dầm H, kết cấu thép, bồn chứa hoặc các chi tiết kim loại có chiều dài lớn. Đối với sản xuất hàng loạt, việc sử dụng rùa hàn giúp tăng hiệu quả và giảm đáng kể thời gian thi công.
2. Tổng quan về công nghệ hàn hồ quang chìm (SAW)
Rùa hàn hồ quang chìm giúp tự động hóa quá trình hàn, nâng cao độ ổn định và chất lượng mối hàn
2.1. Hàn hồ quang chìm là gì
Hàn hồ quang chìm (SAW – Submerged Arc Welding) là phương pháp hàn sử dụng hồ quang điện được bao phủ hoàn toàn dưới lớp thuốc hàn dạng hạt. Quá trình này giúp hạn chế tia hồ quang phát tán ra môi trường và bảo vệ mối hàn khỏi tác động của không khí bên ngoài. Hàn hồ quang chìm là công nghệ được sử dụng rộng rãi trong ngành công nghiệp nặng và kết cấu thép.
2.2. Nguyên lý hàn dưới lớp thuốc
Trong quá trình hàn, dây hàn sẽ nóng chảy dưới tác động của hồ quang điện và được bao phủ bởi lớp thuốc hàn phía trên. Lớp thuốc này có vai trò bảo vệ kim loại nóng chảy khỏi oxy hóa đồng thời giúp ổn định hồ quang và cải thiện chất lượng mối hàn. Sau khi hoàn thành, phần thuốc chưa sử dụng có thể được thu hồi để tái sử dụng.
2.3. Ưu điểm của công nghệ SAW
Công nghệ SAW cho phép tạo ra mối hàn có độ ngấu sâu, ít bắn tóe và chất lượng ổn định hơn nhiều so với hàn thủ công. Ngoài ra, tốc độ hàn cao giúp tăng năng suất và giảm chi phí nhân công trong sản xuất công nghiệp. Đây là giải pháp phù hợp cho các ứng dụng yêu cầu đường hàn dài và liên tục.
2.4. Ứng dụng trong cơ khí kết cấu
Hàn hồ quang chìm được sử dụng rộng rãi trong chế tạo kết cấu thép, sản xuất dầm H, đóng tàu và gia công bồn bể công nghiệp. Nhờ khả năng tạo mối hàn chắc chắn và đồng đều, công nghệ này đặc biệt phù hợp với các ngành yêu cầu độ bền cơ học cao. Đây cũng là phương pháp hàn chủ lực trong nhiều dây chuyền tự động hiện đại.
3. Nguyên lý hoạt động của rùa hàn hồ quang chìm
3.1. Cơ chế di chuyển tự động
Rùa hàn được trang bị hệ thống bánh xe và motor giúp thiết bị tự động di chuyển dọc theo đường hàn. Tốc độ di chuyển có thể điều chỉnh linh hoạt tùy theo độ dày vật liệu và yêu cầu kỹ thuật của mối hàn. Cơ chế này giúp đảm bảo đường hàn liên tục và giảm sai số do thao tác thủ công.
3.2. Hệ thống cấp dây hàn
Dây hàn được cấp tự động từ cuộn dây thông qua motor kéo chuyên dụng nhằm duy trì lượng vật liệu ổn định trong suốt quá trình hàn. Tốc độ cấp dây sẽ được đồng bộ với dòng điện và tốc độ di chuyển để đảm bảo chất lượng mối hàn đồng đều, giúp hạn chế lỗi cháy cạnh hoặc thiếu ngấu trong quá trình gia công.
3.3. Hệ thống cấp thuốc hàn
Thuốc hàn được chứa trong phễu và tự động cấp xuống khu vực hồ quang trong quá trình hàn. Lớp thuốc này giúp bảo vệ kim loại nóng chảy và ổn định hồ quang điện nhằm nâng cao chất lượng đường hàn. Sau khi hàn xong, phần thuốc dư sẽ được thu hồi và tái sử dụng nhằm tiết kiệm chi phí vật tư.
3.4. Quá trình tạo hồ quang và mối hàn
Khi dây hàn tiếp xúc với vật liệu dưới tác động của dòng điện lớn, hồ quang điện sẽ hình thành và làm nóng chảy kim loại cơ bản cùng dây hàn. Toàn bộ quá trình này diễn ra dưới lớp thuốc hàn nên hạn chế tối đa hiện tượng bắn tóe và oxy hóa. Kết quả là mối hàn có độ ngấu sâu và bề mặt đồng đều hơn.
3.5. Điều chỉnh tốc độ và dòng hàn
Người vận hành có thể điều chỉnh tốc độ di chuyển, dòng điện và tốc độ cấp dây tùy theo từng loại vật liệu khác nhau. Việc thiết lập đúng thông số giúp đảm bảo mối hàn đạt chất lượng cao và hạn chế biến dạng nhiệt trên kết cấu thép. Đây là yếu tố quan trọng quyết định hiệu quả vận hành của hệ thống hàn SAW.
4. Cấu tạo của rùa hàn hồ quang chìm
4.1. Khung xe di chuyển
Khung xe là bộ phận chịu lực chính giúp thiết bị di chuyển ổn định trên bề mặt kết cấu thép. Thiết kế chắc chắn giúp giảm rung lắc trong quá trình vận hành và đảm bảo độ chính xác của đường hàn. Một số dòng máy còn tích hợp ray dẫn hướng để tăng độ ổn định khi hàn đường dài.
4.2. Bộ điều khiển tốc độ
Bộ điều khiển cho phép người vận hành cài đặt tốc độ di chuyển phù hợp với từng yêu cầu kỹ thuật cụ thể. Hệ thống này giúp đồng bộ giữa tốc độ chạy và tốc độ cấp dây nhằm đảm bảo mối hàn đồng đều. Các dòng hiện đại còn tích hợp màn hình điện tử để dễ dàng theo dõi thông số vận hành.
4.3. Đầu hàn
Đầu hàn là nơi tạo hồ quang điện và trực tiếp thực hiện quá trình hàn trên bề mặt vật liệu. Bộ phận này được thiết kế chịu nhiệt cao và đảm bảo khả năng dẫn điện ổn định trong suốt quá trình làm việc. Chất lượng đầu hàn ảnh hưởng trực tiếp đến độ ngấu và độ bền của mối hàn sau hoàn thiện.
4.4. Bộ cấp dây
Bộ cấp dây có nhiệm vụ kéo và đưa dây hàn vào đúng vị trí hồ quang với tốc độ ổn định. Hệ thống hoạt động chính xác sẽ giúp mối hàn đều hơn và hạn chế tình trạng gián đoạn trong quá trình vận hành. Đây là bộ phận quan trọng ảnh hưởng lớn đến chất lượng đường hàn SAW.
Với khả năng di chuyển chính xác, rùa hàn hồ quang chìm tạo đường hàn đồng đều trên các kết cấu thép lớn
4.5. Phễu thuốc hàn
Phễu thuốc hàn dùng để chứa và cấp thuốc hàn xuống khu vực hồ quang trong quá trình làm việc. Thiết kế phễu đảm bảo lượng thuốc được cấp liên tục và đồng đều nhằm duy trì chất lượng hàn ổn định. Một số hệ thống còn tích hợp cơ chế thu hồi thuốc dư để tiết kiệm vật tư sản xuất.
4.6. Hệ thống dẫn hướng
Hệ thống dẫn hướng giúp rùa hàn di chuyển đúng theo đường hàn mong muốn và hạn chế sai lệch trong quá trình vận hành. Điều này đặc biệt quan trọng đối với các kết cấu thép dài hoặc yêu cầu độ chính xác cao. Hệ thống dẫn hướng ổn định sẽ giúp nâng cao chất lượng và tính đồng đều của mối hàn.
5. Các loại rùa hàn hồ quang chìm phổ biến
5.1. Rùa hàn chạy thẳng
Rùa hàn chạy thẳng là dòng thiết bị phổ biến nhất hiện nay, chuyên dùng cho các đường hàn dài và liên tục trên kết cấu thép. Máy di chuyển theo một hướng cố định với tốc độ ổn định nhằm tạo ra đường hàn đồng đều và hạn chế sai lệch. Thiết bị đặc biệt phù hợp trong dây chuyền hàn dầm H và gia công thép công nghiệp.
5.2. Rùa hàn đa hướng
Dòng rùa hàn đa hướng được thiết kế để có thể thay đổi hướng di chuyển linh hoạt theo nhiều dạng kết cấu khác nhau. Thiết bị phù hợp với các chi tiết có đường hàn phức tạp hoặc yêu cầu thao tác linh hoạt hơn so với hệ thống chạy thẳng truyền thống, giúp mở rộng khả năng ứng dụng trong nhiều lĩnh vực cơ khí chế tạo.
5.3. Rùa hàn 1 đầu / 2 đầu
Rùa hàn có thể được cấu hình với một hoặc hai đầu hàn tùy theo nhu cầu sản xuất thực tế. Hệ thống hai đầu hàn cho phép thực hiện đồng thời nhiều đường hàn nhằm tăng tốc độ gia công và nâng cao năng suất dây chuyền, là lựa chọn phổ biến trong các nhà máy kết cấu thép quy mô lớn.
5.4. Phân loại theo công suất
Thiết bị được phân chia thành nhiều mức công suất khác nhau để đáp ứng độ dày vật liệu và yêu cầu sản xuất riêng biệt. Các dòng công suất nhỏ phù hợp với xưởng cơ khí vừa và nhỏ, trong khi hệ thống công suất lớn thường được sử dụng trong đóng tàu, sản xuất dầm thép hoặc cơ khí nặng. Lựa chọn công suất phù hợp giúp tối ưu hiệu suất làm việc và kiểm soát chi phí đầu tư hiệu quả hơn.
5.5. Ứng dụng từng loại
Mỗi loại rùa hàn sẽ phù hợp với từng dạng sản phẩm và mô hình sản xuất khác nhau. Rùa hàn chạy thẳng thường dùng cho dầm H và thép tấm, trong khi dòng đa hướng phù hợp với kết cấu phức tạp hơn. Việc lựa chọn đúng loại thiết bị giúp doanh nghiệp nâng cao chất lượng mối hàn và tối ưu hóa năng suất sản xuất.
6. Thông số kỹ thuật quan trọng rùa hàn hồ quang chìm
6.1. Tốc độ di chuyển
Tốc độ di chuyển quyết định trực tiếp đến chất lượng và độ đồng đều của mối hàn trong quá trình gia công. Nếu tốc độ quá nhanh, mối hàn có thể bị thiếu ngấu; ngược lại, tốc độ quá chậm dễ gây biến dạng nhiệt trên vật liệu. Vì vậy, thông số này cần được cài đặt phù hợp với từng độ dày thép và dòng hàn thực tế.
6.2. Dòng hàn
Dòng điện hàn ảnh hưởng lớn đến độ ngấu và khả năng liên kết của mối hàn trên kết cấu thép. Các hệ thống SAW thường sử dụng dòng hàn lớn nhằm tạo ra mối hàn chắc chắn và phù hợp với vật liệu dày. Việc điều chỉnh đúng dòng điện sẽ giúp đảm bảo chất lượng và hạn chế lỗi trong quá trình hàn tự động.
6.3. Đường kính dây hàn
Dây hàn có nhiều kích thước khác nhau tùy theo yêu cầu kỹ thuật và loại vật liệu cần gia công. Đường kính dây lớn thường được sử dụng cho các chi tiết thép dày nhằm tăng lượng kim loại đắp và tốc độ hàn. Việc lựa chọn đúng dây hàn giúp cải thiện độ bền cơ học và độ ổn định của mối hàn.
6.4. Công suất nguồn
Nguồn hàn là bộ phận cung cấp năng lượng cho toàn bộ quá trình tạo hồ quang điện. Hệ thống công suất lớn giúp thiết bị hoạt động ổn định hơn khi hàn vật liệu dày hoặc vận hành liên tục trong thời gian dài. Đây là yếu tố quan trọng đối với các dây chuyền cơ khí và kết cấu thép công nghiệp nặng.
6.5. Dung tích thuốc hàn
Dung tích phễu thuốc quyết định thời gian vận hành liên tục của thiết bị trước khi cần nạp thêm vật liệu. Phễu lớn giúp hạn chế gián đoạn sản xuất và phù hợp với các đường hàn dài trong dây chuyền dầm H hoặc đóng tàu, góp phần nâng cao hiệu suất làm việc và giảm thời gian dừng máy.
6.6. Độ ổn định đường hàn
Độ ổn định của đường hàn là yếu tố quan trọng ảnh hưởng đến chất lượng sản phẩm sau hoàn thiện. Một hệ thống vận hành ổn định sẽ giúp mối hàn đều, ít khuyết tật và đạt tiêu chuẩn kỹ thuật cao hơn. Đây cũng là lý do các doanh nghiệp hiện đại ưu tiên sử dụng rùa hàn SAW thay cho hàn thủ công truyền thống.
7. Ứng dụng của rùa hàn hồ quang chìm
Rùa hàn hồ quang chìm phù hợp cho các ứng dụng hàn dầm thép, bồn chứa và kết cấu công nghiệp
7.1. Hàn kết cấu thép
Rùa hàn được sử dụng phổ biến trong sản xuất và gia công kết cấu thép nhờ khả năng tạo mối hàn dài và ổn định. Thiết bị giúp đảm bảo độ bền liên kết giữa các chi tiết thép và tăng tốc độ thi công cho nhà máy, là giải pháp phù hợp với các công trình yêu cầu chất lượng hàn cao và sản lượng lớn.
7.2. Hàn dầm H
Trong dây chuyền sản xuất dầm H, rùa hàn SAW đóng vai trò quan trọng trong việc thực hiện các đường hàn liên tục giữa bản bụng và bản cánh thép. Hệ thống giúp tạo mối hàn có độ ngấu sâu và đồng đều hơn so với phương pháp thủ công, góp phần nâng cao chất lượng kết cấu và độ ổn định sản phẩm.
7.3. Hàn bồn bể
Các ngành sản xuất bồn chứa và bể công nghiệp thường sử dụng công nghệ hàn hồ quang chìm để đảm bảo độ kín và độ bền mối hàn. Rùa hàn giúp quá trình gia công diễn ra nhanh hơn, hạn chế lỗi kỹ thuật và tăng tính đồng đều trên các đường hàn dài, là giải pháp tối ưu cho các kết cấu thép chịu áp lực cao.
7.4. Ngành đóng tàu
Trong ngành đóng tàu, thiết bị được sử dụng để hàn các tấm thép lớn và kết cấu chịu tải trọng cao. Công nghệ SAW giúp tạo mối hàn chắc chắn, ít khuyết tật và đáp ứng tốt các tiêu chuẩn kỹ thuật khắt khe của ngành hàng hải. Nhờ đó, doanh nghiệp có thể nâng cao năng suất và chất lượng thi công thân tàu.
7.5. Gia công cơ khí nặng
Rùa hàn hồ quang chìm còn được ứng dụng trong nhiều lĩnh vực cơ khí nặng như chế tạo máy, sản xuất thiết bị công nghiệp và nhà thép tiền chế. Thiết bị giúp tự động hóa quá trình hàn và giảm phụ thuộc vào tay nghề nhân công, là giải pháp phù hợp với các doanh nghiệp đang hướng đến sản xuất quy mô lớn và ổn định chất lượng.
8. Ưu điểm của rùa hàn hồ quang chìm
8.1. Tăng năng suất
Rùa hàn SAW có khả năng vận hành liên tục với tốc độ ổn định, giúp tăng đáng kể năng suất so với hàn thủ công. Thiết bị đặc biệt hiệu quả đối với các đường hàn dài và sản xuất hàng loạt trong ngành kết cấu thép, giúp doanh nghiệp rút ngắn thời gian gia công và đẩy nhanh tiến độ sản xuất.
8.2. Đường hàn ổn định
Nhờ cơ chế di chuyển tự động và thông số hàn được kiểm soát chính xác, thiết bị tạo ra các đường hàn đồng đều và ít sai lệch hơn. Mối hàn có độ ngấu sâu, bề mặt đẹp và hạn chế tình trạng bắn tóe trong quá trình làm việc. Đây là ưu điểm lớn giúp nâng cao chất lượng thành phẩm công nghiệp.
8.3. Giảm phụ thuộc tay nghề
So với hàn thủ công, rùa hàn giúp giảm đáng kể sự phụ thuộc vào kỹ năng của thợ hàn. Sau khi thiết lập thông số phù hợp, hệ thống có thể vận hành ổn định và duy trì chất lượng đồng đều giữa các sản phẩm. Điều này giúp doanh nghiệp dễ dàng chuẩn hóa quy trình sản xuất hơn.
8.4. Chất lượng mối hàn cao
Công nghệ SAW giúp bảo vệ hồ quang dưới lớp thuốc hàn nên hạn chế oxy hóa và khuyết tật trên bề mặt mối hàn. Kết quả là đường hàn có độ bền cơ học cao và đáp ứng tốt các tiêu chuẩn kỹ thuật trong ngành cơ khí nặng. Yếu tố này đặc biệt quan trọng trong các dự án yêu cầu tiêu chuẩn an toàn nghiêm ngặt.
8.5. Giảm chi phí nhân công
Việc tự động hóa quá trình hàn giúp doanh nghiệp giảm số lượng nhân công trực tiếp tham gia sản xuất. Đồng thời, hệ thống còn giúp hạn chế lỗi kỹ thuật và giảm chi phí sửa chữa sau gia công. Đây là lợi ích lớn đối với các nhà máy đang hướng đến tối ưu chi phí vận hành dài hạn.
9. Nhược điểm và hạn chế rùa hàn hồ quang chìm
9.1. Chỉ phù hợp đường hàn dài, thẳng
Rùa hàn SAW hoạt động hiệu quả nhất với các đường hàn dài và có hướng di chuyển ổn định. Đối với các chi tiết nhỏ hoặc hình dạng quá phức tạp, thiết bị sẽ gặp nhiều hạn chế trong quá trình thao tác. Vì vậy, hệ thống thường được ứng dụng chủ yếu trong kết cấu thép công nghiệp.
9.2. Khó xử lý chi tiết phức tạp
Các kết cấu có nhiều góc hẹp hoặc đường hàn cong sẽ khó triển khai bằng rùa hàn thông thường. Trong nhiều trường hợp, doanh nghiệp vẫn cần kết hợp hàn thủ công hoặc robot hàn chuyên dụng để xử lý các vị trí đặc biệt. Điều này làm giảm tính linh hoạt của thiết bị trong một số ứng dụng cụ thể.
9.3. Phụ thuộc setup ban đầu
Để đạt chất lượng hàn tốt, hệ thống cần được thiết lập chính xác về tốc độ, dòng điện và vị trí đầu hàn trước khi vận hành. Nếu setup không phù hợp, mối hàn có thể xuất hiện lỗi như thiếu ngấu hoặc lệch đường hàn. Vì vậy, việc cài đặt ban đầu đóng vai trò rất quan trọng đối với hiệu quả sản xuất.
9.4. Chưa tối ưu hoàn toàn tự động
Mặc dù giúp tự động hóa đáng kể quá trình hàn, rùa hàn SAW vẫn cần người vận hành hỗ trợ trong khâu setup và giám sát hoạt động. So với các dây chuyền CNC hoặc robot hàn hiện đại, mức độ tự động hóa của thiết bị vẫn chưa hoàn toàn tối ưu. Đây là lý do nhiều doanh nghiệp lớn đang dần chuyển sang hệ thống hàn tự động toàn phần.
Rùa hàn hồ quang chìm hoạt động ổn định, đáp ứng tốt yêu cầu sản xuất liên tục trong nhà máy
10. Vai trò của rùa hàn trong tự động hóa hàn
10.1. Bước chuyển từ hàn thủ công → bán tự động
Rùa hàn được xem là bước chuyển quan trọng từ phương pháp hàn thủ công sang mô hình sản xuất bán tự động trong ngành cơ khí. Thiết bị giúp doanh nghiệp cải thiện năng suất mà không cần đầu tư ngay các dây chuyền robot hóa phức tạp. Đây là giải pháp phù hợp cho nhiều nhà máy đang trong quá trình nâng cấp công nghệ sản xuất.
10.2. Tăng độ ổn định sản xuất
Việc sử dụng rùa hàn giúp các thông số hàn được duy trì ổn định hơn giữa các ca sản xuất và các sản phẩm khác nhau. Điều này giúp doanh nghiệp giảm lỗi kỹ thuật và nâng cao tính đồng nhất của sản phẩm sau hoàn thiện. Độ ổn định cao cũng là yếu tố quan trọng trong các dự án kết cấu thép quy mô lớn.
10.3. Nền tảng cho dây chuyền tự động
Rùa hàn SAW là bước nền giúp doanh nghiệp làm quen với mô hình tự động hóa trước khi đầu tư dây chuyền hàn CNC hoặc robot hiện đại hơn. Thiết bị có thể tích hợp với hệ thống gá phôi, băng tải và các công đoạn cơ khí khác nhằm tạo thành dây chuyền bán tự động hoàn chỉnh, là giải pháp chuyển đổi phù hợp cho nhiều doanh nghiệp cơ khí hiện nay.
10.4. Hạn chế khi mở rộng quy mô
Khi sản lượng tăng cao hoặc yêu cầu tự động hóa toàn diện hơn, rùa hàn sẽ bắt đầu bộc lộ những hạn chế nhất định về tốc độ và tính linh hoạt. Các nhà máy lớn thường cần chuyển sang hệ thống hàn SAW tự động hoàn toàn để tối ưu năng suất và giảm phụ thuộc vào thao tác thủ công, đáp ứng tốt hơn nhu cầu sản xuất công nghiệp quy mô lớn.
11. Giải pháp nâng cao: Máy hàn hồ quang chìm tự động
11.1. Hệ thống hàn SAW tự động là gì
Hệ thống hàn hồ quang chìm tự động là giải pháp tích hợp nhiều thiết bị như nguồn hàn, bộ cấp dây, cơ cấu dẫn hướng và điều khiển tự động nhằm thực hiện toàn bộ quá trình hàn với độ chính xác cao. So với rùa hàn bán tự động, hệ thống này có khả năng vận hành liên tục với năng suất lớn hơn. Đây là xu hướng phổ biến trong các nhà máy cơ khí hiện đại và dây chuyền kết cấu thép quy mô lớn.
11.2. Khác biệt so với rùa hàn
Rùa hàn chủ yếu hỗ trợ tự động hóa quá trình di chuyển và duy trì đường hàn ổn định, trong khi hệ thống SAW tự động có thể đồng bộ toàn bộ quy trình hàn. Các dây chuyền hiện đại cho phép tự động căn chỉnh vị trí, kiểm soát thông số và giám sát chất lượng mối hàn theo thời gian thực, giúp giảm phụ thuộc vào thao tác thủ công và nâng cao độ ổn định sản xuất.
11.3. Tích hợp điều khiển CNC/PLC
Nhiều hệ thống hàn hồ quang chìm hiện nay được tích hợp bộ điều khiển CNC hoặc PLC nhằm tự động hóa quá trình vận hành. Người dùng có thể lập trình tốc độ hàn, dòng điện và các thông số kỹ thuật phù hợp với từng loại sản phẩm. Việc số hóa quy trình giúp nâng cao độ chính xác và giảm đáng kể sai số trong sản xuất công nghiệp.
11.4. Tự động hóa toàn bộ quá trình hàn
Các dây chuyền SAW hiện đại có khả năng kết hợp cùng robot, hệ thống gá phôi và băng tải tự động nhằm tối ưu hóa toàn bộ quy trình sản xuất. Điều này giúp doanh nghiệp tăng năng suất, giảm nhân công và đảm bảo tính đồng nhất giữa các sản phẩm, phù hợp cho các nhà máy cơ khí đang hướng đến mô hình sản xuất thông minh.
12. Ứng dụng trong dây chuyền hàn dầm H tự động
12.1. Quy trình sản xuất dầm H
Quy trình sản xuất dầm H thường bao gồm các công đoạn cắt thép, gá tổ hợp, hàn đính, hàn SAW và nắn chỉnh hoàn thiện. Trong đó, công đoạn hàn hồ quang chìm đóng vai trò quan trọng nhằm đảm bảo độ bền liên kết giữa bản bụng và bản cánh thép. Việc tự động hóa giúp dây chuyền vận hành liên tục và ổn định hơn.
12.2. Vai trò của máy hàn SAW
Máy hàn SAW là thiết bị trung tâm trong dây chuyền hàn dầm H nhờ khả năng tạo mối hàn dài với độ ngấu sâu và chất lượng đồng đều. Hệ thống giúp giảm đáng kể thời gian gia công so với phương pháp hàn thủ công truyền thống, là giải pháp quan trọng giúp doanh nghiệp kết cấu thép nâng cao năng suất sản xuất.
12.3. Hàn liên tục, đồng đều
Khả năng hàn liên tục giúp các đường hàn trên dầm H đạt độ ổn định cao và hạn chế lỗi kỹ thuật phát sinh. Nhờ thông số được kiểm soát tự động, mối hàn có tính đồng nhất tốt hơn giữa các sản phẩm trong cùng dây chuyền.
12.4. Tích hợp nhiều công đoạn
Các dây chuyền hiện đại có thể tích hợp nhiều công đoạn như gá tổ hợp, hàn SAW, nắn dầm và vận chuyển tự động trên cùng hệ thống sản xuất. Điều này giúp tối ưu không gian nhà xưởng và giảm thời gian luân chuyển vật liệu giữa các công đoạn. Đồng thời, doanh nghiệp cũng dễ dàng kiểm soát tiến độ và chất lượng sản xuất hơn.
12.5. Nâng cao năng suất và chất lượng
Việc ứng dụng hệ thống hàn hồ quang chìm tự động giúp doanh nghiệp tăng đáng kể sản lượng sản xuất mà vẫn đảm bảo chất lượng đồng đều. Mối hàn có độ bền cao, ít khuyết tật và đáp ứng tốt các tiêu chuẩn kỹ thuật quốc tế. Đây là yếu tố quan trọng giúp các nhà máy kết cấu thép nâng cao năng lực cạnh tranh trên thị trường.

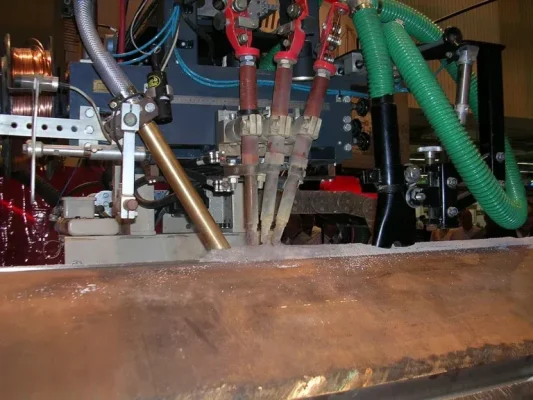

Nhờ khả năng kiểm soát hồ quang hiệu quả, rùa hàn hồ quang chìm giúp giảm bắn tóe và nâng cao độ bền mối hàn
13. So sánh: Rùa hàn vs dây chuyền hàn dầm H tự động
13.1. Mức độ tự động hóa
Rùa hàn SAW chủ yếu hỗ trợ tự động hóa quá trình di chuyển và duy trì đường hàn, trong khi dây chuyền hàn dầm H tự động có thể đồng bộ nhiều công đoạn sản xuất. Các hệ thống hiện đại còn tích hợp điều khiển CNC và robot nhằm giảm tối đa thao tác thủ công, giúp doanh nghiệp vận hành ổn định và hiệu quả hơn trong sản xuất quy mô lớn.
13.2. Năng suất
Dây chuyền tự động có khả năng vận hành liên tục với tốc độ cao hơn nhiều so với rùa hàn bán tự động truyền thống. Nhờ sự đồng bộ giữa các công đoạn, thời gian xử lý và chờ đợi được giảm đáng kể, là lợi thế lớn đối với các doanh nghiệp cần sản xuất số lượng lớn trong thời gian ngắn.
13.3. Chất lượng mối hàn
Hệ thống hàn tự động giúp kiểm soát chính xác dòng điện, tốc độ hàn và vị trí đầu hàn nhằm tạo ra mối hàn ổn định hơn. So với rùa hàn thông thường, chất lượng đường hàn đồng đều và ít khuyết tật hơn trong quá trình sản xuất hàng loạt, giúp nâng cao độ bền kết cấu và giảm chi phí sửa chữa sau gia công.
13.4. Nhân công
Rùa hàn vẫn cần người vận hành hỗ trợ setup và giám sát trong quá trình làm việc. Trong khi đó, dây chuyền tự động giúp giảm đáng kể số lượng nhân công trực tiếp tham gia sản xuất. Đây là giải pháp hiệu quả cho các doanh nghiệp đang đối mặt với tình trạng thiếu hụt lao động tay nghề cao.
13.5. Khả năng mở rộng
Dây chuyền hàn tự động có khả năng mở rộng quy mô sản xuất linh hoạt hơn so với rùa hàn đơn lẻ. Doanh nghiệp có thể tích hợp thêm robot, hệ thống vận chuyển hoặc quản lý dữ liệu sản xuất để nâng cao hiệu quả vận hành, đáp ứng tốt nhu cầu tăng trưởng trong dài hạn.
14. Khi nào nên nâng cấp lên dây chuyền tự động?
14.1. Sản xuất quy mô lớn
Khi sản lượng sản xuất tăng cao và yêu cầu tiến độ nhanh hơn, việc nâng cấp lên dây chuyền tự động sẽ giúp doanh nghiệp tối ưu hiệu quả vận hành. Hệ thống tự động có thể hoạt động liên tục với độ ổn định cao hơn nhiều so với mô hình bán tự động truyền thống. Đây là bước đi phù hợp cho các nhà máy kết cấu thép đang mở rộng quy mô.
14.2. Yêu cầu chất lượng cao
Các dự án lớn thường yêu cầu mối hàn đạt tiêu chuẩn kỹ thuật nghiêm ngặt và độ đồng đều cao giữa các sản phẩm. Dây chuyền tự động giúp kiểm soát chính xác thông số hàn nhằm hạn chế lỗi phát sinh trong quá trình gia công. Điều này đặc biệt quan trọng đối với ngành đóng tàu, cầu đường và kết cấu thép công nghiệp.
14.3. Tối ưu chi phí dài hạn
Mặc dù chi phí đầu tư ban đầu cao hơn, hệ thống tự động giúp doanh nghiệp giảm đáng kể chi phí nhân công và hạn chế hao hụt vật tư trong dài hạn. Ngoài ra, việc giảm lỗi kỹ thuật cũng giúp tiết kiệm chi phí sửa chữa và bảo trì sản phẩm sau hoàn thiện. Đây là giải pháp đầu tư mang tính bền vững cho doanh nghiệp sản xuất lớn.
14.4. Chuẩn hóa sản xuất
Dây chuyền tự động giúp doanh nghiệp chuẩn hóa quy trình và duy trì chất lượng đồng đều giữa các lô sản phẩm. Việc quản lý dữ liệu và kiểm soát thông số kỹ thuật cũng trở nên dễ dàng hơn so với sản xuất thủ công, là nền tảng quan trọng để xây dựng mô hình nhà máy hiện đại và chuyên nghiệp hơn.
15. Giải pháp dây chuyền hàn dầm H tại Automech
15.1. Tư vấn thiết kế dây chuyền
AUTOMECH hỗ trợ doanh nghiệp tư vấn và thiết kế dây chuyền hàn dầm H phù hợp với quy mô sản xuất thực tế. Đội ngũ kỹ thuật sẽ khảo sát nhu cầu, mặt bằng nhà xưởng và sản lượng để đề xuất cấu hình tối ưu, giúp khách hàng đầu tư đúng giải pháp và nâng cao hiệu quả vận hành lâu dài.
15.2. Tích hợp máy hàn hồ quang chìm
AUTOMECH cung cấp giải pháp tích hợp máy hàn hồ quang chìm SAW vào dây chuyền sản xuất kết cấu thép hiện đại. Hệ thống được thiết kế nhằm đảm bảo độ ổn định đường hàn, tăng tốc độ gia công và giảm phụ thuộc vào thao tác thủ công, là giải pháp phù hợp cho các doanh nghiệp cơ khí đang hướng đến tự động hóa sản xuất.
15.3. Đồng bộ thiết bị (nắn, gá, hàn)
Ngoài hệ thống hàn SAW, AUTOMECH còn hỗ trợ đồng bộ các thiết bị như máy gá tổ hợp, máy nắn dầm và hệ thống vận chuyển phôi. Việc tích hợp đồng bộ giúp dây chuyền hoạt động liên tục, giảm thời gian chờ giữa các công đoạn và nâng cao năng suất tổng thể, là yếu tố quan trọng đối với các nhà máy kết cấu thép quy mô lớn.
15.4. Lắp đặt và chuyển giao
Đội ngũ kỹ sư AUTOMECH trực tiếp thực hiện lắp đặt, căn chỉnh và chạy thử hệ thống tại nhà máy khách hàng. Sau quá trình bàn giao, doanh nghiệp sẽ được hướng dẫn vận hành và setup thông số phù hợp với từng loại sản phẩm, giúp dây chuyền nhanh chóng đi vào hoạt động ổn định và hạn chế phát sinh lỗi kỹ thuật.
Trong ngành cơ khí và kết cấu thép, rùa hàn hồ quang chìm là giải pháp tối ưu để nâng cao năng suất và chất lượng gia công
15.5. Bảo trì – nâng cấp
AUTOMECH cung cấp dịch vụ bảo trì định kỳ và nâng cấp hệ thống nhằm đảm bảo dây chuyền vận hành ổn định trong thời gian dài. Các hạng mục như nguồn hàn, bộ cấp dây và hệ điều khiển sẽ được kiểm tra kỹ thuật thường xuyên để duy trì hiệu suất làm việc. Ngoài ra, doanh nghiệp còn được hỗ trợ mở rộng và nâng cấp mức độ tự động hóa khi cần thiết.
16. Câu hỏi thường gặp rùa hàn hồ quang chìm
16.1. Rùa hàn hồ quang chìm là gì?
Rùa hàn hồ quang chìm là thiết bị hàn tự động sử dụng công nghệ SAW để tạo ra các đường hàn dài, liên tục và có độ ổn định cao trên kết cấu thép. Thiết bị thường được ứng dụng trong sản xuất dầm H, đóng tàu và cơ khí nặng.
16.2. Rùa hàn SAW dùng cho ngành nào?
Thiết bị được sử dụng rộng rãi trong ngành kết cấu thép, sản xuất dầm H, bồn bể công nghiệp, đóng tàu và cơ khí chế tạo. Đây là giải pháp phù hợp cho các ứng dụng cần đường hàn dài và yêu cầu chất lượng cao.
16.3. Rùa hàn có giúp tăng năng suất không?
Có. Rùa hàn giúp tự động hóa quá trình hàn, duy trì tốc độ ổn định và giảm thời gian thao tác thủ công, giúp doanh nghiệp nâng cao năng suất và đảm bảo tính đồng đều của sản phẩm trong sản xuất hàng loạt.
16.4. Khi nào nên dùng hàn hồ quang chìm?
Hàn hồ quang chìm phù hợp khi cần hàn vật liệu dày, đường hàn dài và yêu cầu độ ngấu cao. Công nghệ này thường được sử dụng trong kết cấu thép, đóng tàu và các ngành cơ khí công nghiệp nặng.
16.5. Automech có cung cấp rùa hàn SAW không?
AUTOMECH cung cấp các giải pháp hàn hồ quang chìm SAW và dây chuyền hàn dầm H phục vụ ngành cơ khí kết cấu thép. Ngoài thiết bị hàn, AUTOMECH còn hỗ trợ tư vấn thiết kế dây chuyền, lắp đặt, chuyển giao công nghệ và nâng cấp hệ thống tự động hóa theo nhu cầu sản xuất thực tế của doanh nghiệp.
