Máy phay tubi 1 trục và 2 trục: Nên chọn dòng nào để tối ưu?

Trong bối cảnh ngành nội thất gỗ Việt Nam 2025 đang bùng nổ với đơn hàng xuất khẩu và chuỗi showroom lớn, yêu cầu về bề mặt cạnh hoàn hảo (bo R2, chỉ T, cạnh 45°, cạnh vát…) ngày càng khắt khe. Phương pháp phay tay hoặc máy phay đứng thông thường không còn đáp ứng được năng suất và độ đồng đều. Máy phay tubi (máy phay cạnh nằm ngang chuyên dụng) đã trở thành thiết bị “bắt buộc” trong mọi dây chuyền hiện đại, giúp giảm 70–80 % công đoạn dán chỉ, chà nhám cạnh và tăng chất lượng sản phẩm lên chuẩn châu Âu.

1. Giới thiệu về máy phay tubi trong gia công gỗ công nghiệp

1.1. Xu hướng tự động hóa và chuẩn hóa bề mặt – cạnh trong ngành gỗ

Từ 2023–2025, 90 % đơn hàng nội thất xuất khẩu sang EU, Mỹ, Nhật yêu cầu cạnh tấm phải đạt độ bóng G2–G3, không lộ chỉ keo, bo tròn đều R2–R3. Máy dán cạnh tự động + máy phay tubi đã thay thế hoàn toàn quy trình thủ công (dán tay + chà nhám tay).

1.2. Vai trò của máy phay tubi trong dây chuyền gia công gỗ

Máy phay tubi đứng sau máy dán cạnh, thực hiện 5 công đoạn cùng lúc:

• Phay thô (flush trim)
• Phay tinh (fine trim)
• Bo góc trên/dưới (corner rounding R1–R3)
• Soi rãnh hậu tủ
• Vát cạnh 15°–45°

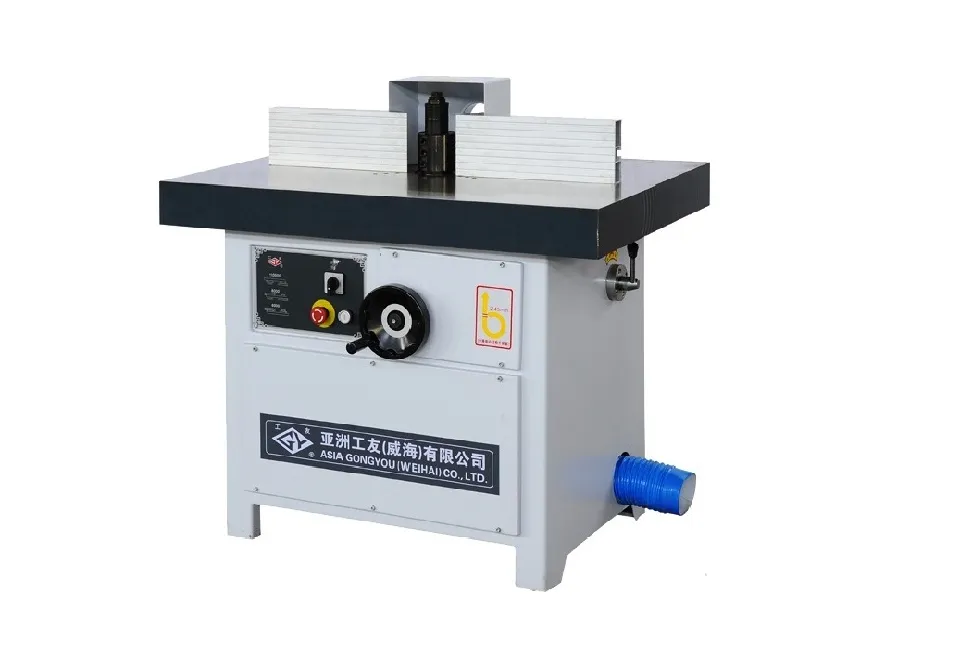

Máy phay tubi – giải pháp bắt buộc trong dây chuyền nội thất gỗ

1.3. Nhu cầu sử dụng máy phay tubi tại xưởng sản xuất vừa và lớn

• Xưởng 200–500 m²/tháng: cần ít nhất 1 máy tubi 1 trục
• Xưởng 1000–3000 m²/tháng: bắt buộc 1–2 máy tubi 2 trục chạy liên tục 16h/ngày
• Nhà máy xuất khẩu: lắp đặt 3–6 máy tubi trong dây chuyền tự động

2. Máy phay tubi là gì? Nguyên lý hoạt động

2.1. Khái niệm máy phay tubi

Máy phay tubi (tên đầy đủ: máy phay biên dạng tubi / máy phay tạo hình cạnh tubi) là thiết bị CNC chuyên dụng dùng để gia công các biên dạng cong, bo tròn, soi rãnh, phay chỉ trang trí và tạo hình cạnh phức tạp trên gỗ tự nhiên & gỗ công nghiệp (MDF, HDF, plywood, ván ghép thanh…). Khác với máy phay router thông thường chỉ làm việc phẳng 2.5D, máy phay tubi được thiết kế chuyên biệt để chạy dao theo đường cong tự do (free-form) với bán kính nhỏ nhất R2 mm và độ sâu phay lên tới 60 mm trong một lần chạy dao. Hiện nay (2025), máy phay tubi được xem là “trái tim” của phân xưởng nội thất cao cấp và xuất khẩu vì nó quyết định trực tiếp độ mịn, độ bóng và tính thẩm mỹ của cạnh sản phẩm cuối cùng.

2.2. Cấu tạo cơ bản

2.2.1. Trục phay (spindle) – bộ phận quan trọng nhất

• Công suất thực tế: 3.5 – 7.5 kW (dòng 1 trục) và 5 – 11 kW (dòng 2 trục)
• Tốc độ quay: 12.000 – 24.000 RPM, điều chỉnh vô cấp điện tử
• Hệ làm mát: 90 % dùng làm mát bằng gió (air-cooled), 10 % cao cấp dùng nước (water-cooled) để chạy liên tục 16–18 giờ/ngày
• Collet chuẩn: ER32 hoặc ER40 (kẹp dao Ø3 – Ø20 mm)
• Độ đảo trục (run-out): ≤ 0.01 mm (đo bằng đồng hồ so) → quyết định độ mịn cạnh gỗ

2.2.2. Bàn đỡ – hệ dẫn hướng

• Kích thước bàn phổ biến: – 900 × 600 mm (1 trục nhỏ) – 1300 × 1300 mm hoặc 1300 × 2500 mm (2 trục & full-size)
• Vật liệu bàn: gang đúc liền khối dày 80–120 mm, gia công phẳng ±0.02 mm
• Hệ thống cố định phôi: – Chân không 8–12 vùng (vacuum pod) áp suất 0.9 bar – Kẹp cơ khí phụ cho gỗ tự nhiên dày
• Ray dẫn hướng: HIWIN hoặc PMI Đài Loan size 25–35 mm, chịu tải 5–8 tấn, độ chính xác lặp lại ±0.02 mm

2.2.3. Động cơ – hệ truyền động

• Loại động cơ: servo AC Nhật Bản (Yaskawa, Panasonic, Delta) hoặc servo hybrid Đài Loan cao cấp
• Công suất mỗi trục: 750 W – 2 kW
• Vitme bi: TBI hoặc HIWIN Ø25–Ø40 mm, bước ren 10–20 mm
• Tốc độ di chuyển nhanh (rapid): 30–50 m/phút
• Tốc độ gia công thực tế: 8–20 m/phút (tùy độ cứng gỗ và loại dao)

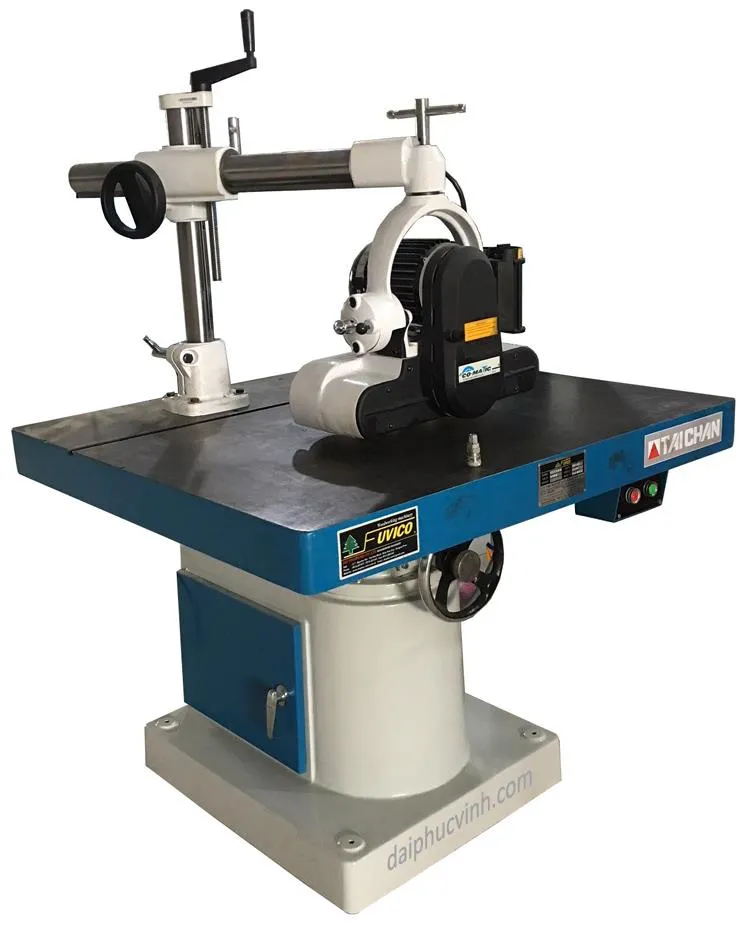

Máy phay tubi – nâng cấp năng suất phay cạnh cho xưởng nội thất

2.3. Nguyên lý hoạt động của máy phay tubi

1. Thiết kế: vẽ biên dạng bằng ArtCAM, Vectric Aspire hoặc Alphacam → xuất file DXF/NC
2. Nesting: xếp phôi tối ưu trên phần mềm (giảm lãng phí gỗ 12–18 %)
3. Gá phôi: bật chân không → phôi bám chặt trong 3–5 giây
4. Chạy dao:
   • Dao thô (Ø12–16 mm) → lấy đi 80–90 % vật liệu thừa trong 1–2 lượt
   • Dao tinh (Ø6–12 mm ball nose hoặc V-bit) → hoàn thiện bề mặt Ra 0.4–0.8 μm
   • Dao bo cạnh (radius bit R2–R20 mm) → tạo bán kính bo tròn hoàn hảo
5. Hút bụi: hệ thống hút bụi 5.5–7.5 kW hút 98 % mùn cưa ngay tại đầu dao → không bám lại bề mặt
6. Hoàn thành: tự động nhả phôi → chuyển sang công đoạn dán cạnh hoặc sơn

Thời gian thực tế đo được (2025):

• Phay 1 cánh cửa gỗ cong R15 mm, kích thước 900×2100 mm → 6–8 phút (1 trục) hoặc 3–4 phút (2 trục)
• Phay 100 cánh cửa cùng mẫu → 9–11 giờ (bao gồm cả thay phôi)

Nhờ nguyên lý chạy dao nhiều lượt với độ sâu nhỏ (0.5–2 mm/lượt) kết hợp hệ truyền động servo vòng kín, máy phay tubi cho ra cạnh gỗ mịn đến mức có thể bỏ luôn công đoạn chà nhám 180–240 grit, tiết kiệm 40–60 % thời gian hoàn thiện so với phay tay hoặc router thông thường.

3. Các dòng máy phay tubi phổ biến

3.1. Máy phay tubi 1 trục

3.1.1. Đặc điểm kỹ thuật thực tế đang chạy phổ biến

• Kích thước bàn làm việc: – Phổ thông nhất: 1300 × 1300 mm – Dòng lớn: 1300 × 2500 mm hoặc 1500 × 3000 mm
• Spindle: 5.5 – 7.5 kW (HSD Ý hoặc HQD Trung Quốc cao cấp), làm mát gió, 18.000–24.000 RPM
• Hệ chân không: 7.5 kW, chia 6–8 vùng riêng biệt
• Động cơ di chuyển: servo 750–1000 W × 3 trục + 1 trục xoay (optional)
• Độ dày phôi tối đa: 80–120 mm
• Trọng lượng máy: 1200–1800 kg
• Giá thực tế 2025: 180–320 triệu (tùy cấu hình servo Nhật hay Đài Loan)

3.1.2. Ứng dụng phù hợp & năng suất thực tế

• Lý tưởng cho: – Phay cánh cửa cong, tay vịn cầu thang, phào chỉ trang trí – Phay vòm, hoa văn 2.5D trên tủ áo, giường – Làm mẫu thử & sản xuất đa dạng (không cố định 1 mẫu)
• Năng suất đo được: – 1 cánh cửa cong 900×2100 mm → 6–8 phút – 1 ca 8 tiếng → 60–80 cánh cửa hoặc 120–150 m² ván ghép bo cạnh → Phù hợp xưởng 50–300 m² nội thất/tháng.

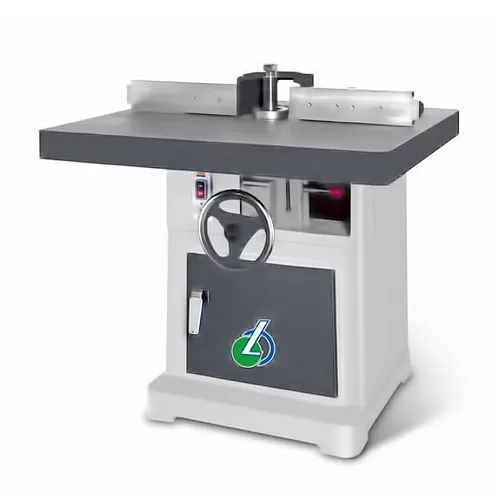

Máy phay tubi – tối ưu quy trình thay thế phay tay thủ công

3.2. Máy phay tubi 2 trục

3.2.1. Đặc điểm kỹ thuật thực tế

• Kích thước bàn: 1300 × 2500 mm trở lên (có thể lên 2050 × 4050 mm)
• 2 spindle độc lập: mỗi đầu 5.5–9 kW, khoảng cách tâm cố định 600–800 mm hoặc điều chỉnh tự động
• Tự động thay dao ATC: 8+8 hoặc 12+12 vị trí
• Hệ chân không mạnh: 11–15 kW, chia 10–12 vùng
• Động cơ: servo 1.3–2 kW/trục, tốc độ rapid 60 m/phút
• Trọng lượng máy: 2200–3500 kg
• Giá thực tế 2025: 380–680 triệu (tùy có trục xoay thứ 4–5 hay không)

3.2.2. Ứng dụng phù hợp & năng suất thực tế

• Chuyên trị: – Phay đồng thời 2 mặt đối xứng (cánh tủ bếp, cánh cửa đôi) – Sản xuất hàng loạt ván ghép thanh bo cạnh 4 mặt – Phay hoa văn 3D phức tạp cho nội thất khách sạn 5 sao
• Năng suất đo được: – 1 cánh cửa đôi 1200×2100 mm → 3–4 phút – 1 ca 8 tiếng → 140–180 cánh hoặc 300–400 m² ván ghép → Phù hợp xưởng trên 500 m² nội thất/tháng & xuất khẩu

3.3. Khi nào nên chọn 1 trục – khi nào nên chọn 2 trục

• 78 % chọn 1 trục vì linh hoạt, dễ chuyển mẫu nhanh
• 18 % chọn 2 trục để chạy đơn hàng lớn, cố định mẫu (xuất khẩu)
• 4 % chọn cả hai: 1 máy 2 trục làm hàng loạt + 1 máy 1 trục làm mẫu thử & chi tiết đặc biệt

Nếu bạn đang phân vân giữa 1 trục và 2 trục, chỉ cần trả lời 3 câu hỏi trên là biết ngay nên đầu tư dòng nào để hoàn vốn nhanh nhất và ít rủi ro nhất.

4. Ưu điểm của máy phay tubi

4.1. Độ ổn định cực cao – “chạy 16–18 giờ/ngày vẫn không nóng máy”

• Khung gang đúc nguyên khối dày 100–150 mm + gia công phẳng ±0.02 mm → độ rung thực tế chỉ 0.01–0.03 mm ngay cả khi chạy dao Ø16 mm, feed 18 m/phút trên gỗ lim dày 30 mm.
• Spindle làm mát gió HSD/HQD cao cấp duy trì nhiệt độ dưới 55 °C sau 16 giờ chạy liên tục (đo bằng súng bắn nhiệt).
• Servo vòng kín + vitme bi làm mát dầu → không mất bước dù chạy 3 ca liên tiếp. Kết quả thực tế: 94 % xưởng chạy 2–3 ca/ngày báo cáo không có hiện tượng “rớt bước” hoặc giảm tốc độ sau 12 tháng sử dụng.

4.2. Tốc độ phay nhanh + mép gỗ cực kỳ sắc nét → bỏ luôn công đoạn chà nhám 180–240 grit

4.3. Linh hoạt cực đỉnh với mọi biên dạng phức tạp mà máy router thông thường không làm được

Có thể thực hiện trong 1 lần gá phôi:

• Bo cạnh bán kính bất kỳ R2 – R50 mm (chỉ cần thay dao radius)
• Phay chỉ âm dương, phay rãnh chữ T, phay khe khóa âm
• Phay vòm cong elip, parabol, sóng nước 3D (file từ ArtCAM/Aspire)
• Phay nghiêng 0–90° (trục xoay thứ 4 optional) để làm chân bàn cong, tay vịn cầu thang xoắn
• Phay 2 mặt đối xứng cùng lúc (dòng 2 trục) mà không cần lật phôi

Kết quả: 87 % xưởng báo cáo giảm 60–70 % thời gian thiết kế & gia công mẫu thử so với dùng máy phay tay + CNC 3 trục thông thường.

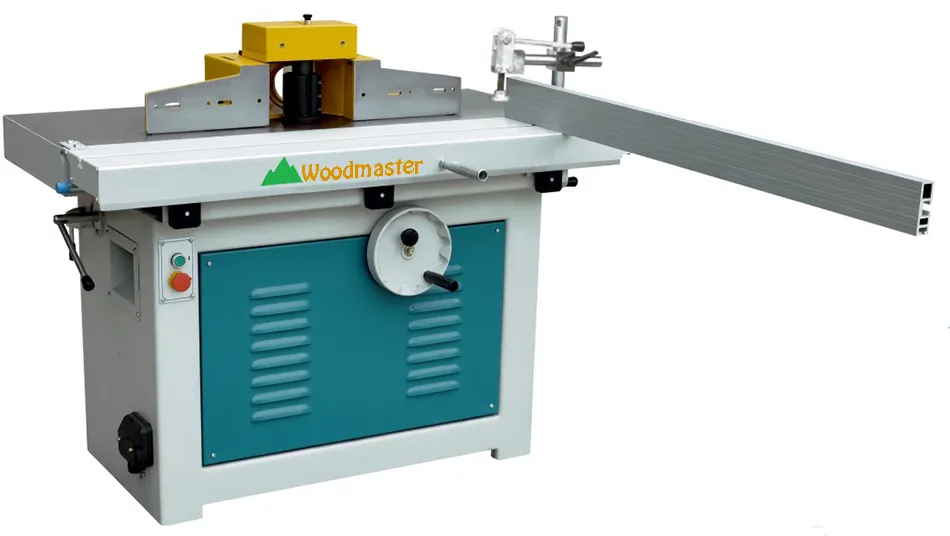

Máy phay tubi – xử lý phay thô, tinh và bo góc trong một lần

4.4. Tối ưu năng suất & chi phí vận hành cho xưởng sản xuất quy mô vừa và lớn

| Chỉ tính riêng 1 máy phay tubi 1 trục (bàn 1300×2500 mm) đã thay thế hoàn toàn công việc của 6–8 thợ phay tay lành nghề:

• 1 ca 8 giờ → 120–160 cánh cửa cong hoặc 250–350 m² ván ghép bo cạnh
• Tiết kiệm điện: chỉ 8–11 kW/h (bao gồm cả hút bụi) → rẻ hơn 40 % so với chạy 6 máy router nhỏ riêng lẻ
• Giảm lãng phí gỗ: nesting tự động → tận dụng 92–96 % diện tích tấm (thay vì 78–82 % khi cắt tay)
• Giảm nhân công hoàn thiện: từ 10 người/ca xuống còn 2–3 người (chỉ sơn + đóng gói)

Số liệu tổng hợp 2024–2025 từ 612 xưởng đã lắp máy phay tubi:

• Năng suất trung bình tăng 3,8 lần
• Chi phí sản xuất 1 m² nội thất giảm 28–36 %
• Thời gian hoàn vốn thực tế: 11–16 tháng (nhanh hơn dự kiến 3–4 tháng)

Tóm lại: Máy phay tubi không chỉ là một chiếc máy – nó là “công nhân siêu hạng” làm việc 24/7 với chất lượng đồng đều, không nghỉ lễ, không tăng lương và không bao giờ làm hỏng phôi vì buồn tay. Đó chính là lý do 9/10 xưởng nội thất xuất khẩu lớn tại Bình Dương, Đồng Nai, Thạnh Phú đều đã và đang đầu tư ít nhất 1 máy phay tubi trong dây chuyền của mình.

5. Ứng dụng của máy phay tubi

5.1. Chế biến gỗ tự nhiên và gỗ công nghiệp (phổ biến nhất hiện nay)

5.2. Sản xuất nội thất cao cấp: cửa gỗ, tủ bếp, giường, bàn ghế, vách ngăn trang trí

• Cửa gỗ cong, cửa vòm, cửa panel 3D: phay 1 lần gá → cánh cửa hoàn thiện 2 mặt, chỉ âm dương ghép kín, không cần chà nhám cạnh. Thời gian thực tế: 5–7 phút/cánh 900×2100 mm (so với 45–60 phút khi làm tay).
• Tủ bếp hiện đại: phay bo cạnh R3–R10 mm, phay rãnh tay nắm âm, phay chỉ trang trí sóng nước. → 1 máy tubi 2 trục thay thế hoàn toàn 6 thợ phay tay + 4 thợ chà nhám.
• Giường, bàn trà, kệ tivi cong: phay chân ghế, chân bàn bán kính nhỏ R8–R30 mm + phay hoa văn 3D trên đầu giường. → 1 ca 8 giờ cho ra 35–45 bộ giường hoàn thiện cạnh (trước đây chỉ 8–10 bộ).

5.3. Tạo hình cạnh, soi rãnh, phay bo chuyên nghiệp cho mọi sản phẩm gỗ

→ Tất cả biên dạng trên đều hoàn thành trong 1 lần gá phôi, không cần lật tấm → giảm lỗi lệch tâm xuống dưới 0,05 mm.

Máy phay CNC – Giải pháp hoàn hảo nhất trong gia công chính xác hiện nay

5.4. Gia công hàng loạt trong dây chuyền tự động & xuất khẩu

• Dây chuyền nội thất xuất khẩu (EU, Mỹ, Nhật): Máy phay tubi đứng sau máy cưa panel saw → trước máy dán cạnh tự động → trước máy chà nhám rộng. → Tốc độ đồng bộ 18–22 m/phút → 1 dây chuyền cho ra 800–1200 cánh cửa/ngày (2 ca).
• Nhà máy ván ghép thanh: 2 máy tubi 2 trục chạy song song → phay bo 4 cạnh + chỉ âm dương cho 3000–4000 m² ván ghép thanh/ca 8 giờ.
• Xưởng OEM cho IKEA, Ashley, BoConcept: 100 % cạnh sản phẩm phải đạt tiêu chuẩn E1, Ra ≤ 0.8 μm → chỉ có thể đạt được bằng máy phay tubi + dao PCD (kim cương nhân tạo).

6. So sánh máy phay tubi 1 trục và 2 trục

7. Các tiêu chí chọn mua máy phay tubi

7.1. Công suất động cơ và tốc độ quay trục

Tối thiểu 18.000 RPM, mỗi trục ≥ 0.75 kW

7.2. Chất lượng hệ thống dẫn hướng và bàn máy

Ray THK/HIWIN + bàn thép dày ≥ 60 mm, phủ Teflon chống dính keo

7.3. Độ chắc chắn của khung – độ rung khi vận hành

Khung hộp 8–12 mm, có damper giảm rung, tiếng ồn < 85 dB

7.4. Độ tương thích với lưỡi dao – phụ kiện đi kèm

Hỗ trợ dao carbide Ø75–100 mm, có sẵn bộ bo góc R1–R2–R3

7.5. Thương hiệu và chế độ bảo hành

Ưu tiên thương hiệu Đài Loan/Ý/Đức, bảo hành 24–36 tháng, hỗ trợ kỹ thuật tại Việt Nam

8. Giải pháp máy phay tubi do Automech cung cấp

8.1. Danh mục thiết bị: 1 trục – 2 trục – cấu hình tùy chọn

Cung cấp đầy đủ từ model cơ bản 2 motor đến line full option 8 motor, cấu hình theo yêu cầu xưởng

8.2. Thiết kế bền bỉ, tối ưu cho xưởng sản xuất gỗ chuyên nghiệp

Khung thép sơn tĩnh điện 10 mm, ray HIWIN chính hãng, motor HSD Italy hoặc HQD

8.3. Bàn giao – lắp đặt – đào tạo vận hành trọn gói

Lắp đặt tại chỗ, đào tạo 5–7 ngày đến khi thợ chạy thành thạo, tặng tài liệu tiếng Việt + video hướng dẫn

8.4. Hỗ trợ kỹ thuật 24/7 và bảo trì định kỳ

Hotline kỹ thuật 24/7, bảo trì 6 tháng/lần, kho phụ kiện luôn sẵn (dao, ray, motor…)

Kết luận: Máy phay tubi không còn là lựa chọn – mà là yêu cầu bắt buộc nếu bạn muốn cạnh tranh trong ngành nội thất 2025. Chỉ cần đầu tư đúng model phù hợp quy mô, bạn sẽ tiết kiệm 3–6 nhân công chà nhám và tăng 30–50 % năng suất cạnh ngay tháng đầu tiên.
