Máy Phay Ngang CNC Là Gì? Cấu Tạo, Nguyên Lý & Ưu Nhược Điểm

Máy phay ngang là một trong những thiết bị gia công kim loại quan trọng trong ngành cơ khí chế tạo hiện đại. Với thiết kế trục chính nằm ngang, dòng máy này mang lại khả năng cắt gọt mạnh mẽ, tốc độ bóc tách vật liệu cao và hiệu quả vượt trội khi gia công các chi tiết có kích thước lớn hoặc sản xuất hàng loạt. So với máy phay đứng, máy phay ngang sở hữu nhiều lợi thế về khả năng thoát phoi, độ ổn định khi gia công và năng suất sản xuất. Chính vì vậy, các doanh nghiệp hoạt động trong lĩnh vực ô tô, xe máy, khuôn mẫu, thiết bị công nghiệp và hàng không thường ưu tiên đầu tư các hệ thống máy phay ngang CNC hoặc trung tâm gia công ngang HMC để nâng cao năng lực sản xuất. Bài viết sau đây sẽ giúp bạn tìm hiểu thêm về cấu tạo và nguyên lý hoạt động, các dòng máy phổ biến, ưu nhược điểm cũng như kinh nghiệm lựa chọn máy phay ngang phù hợp với nhu cầu thực tế.

1. Máy phay ngang là gì?

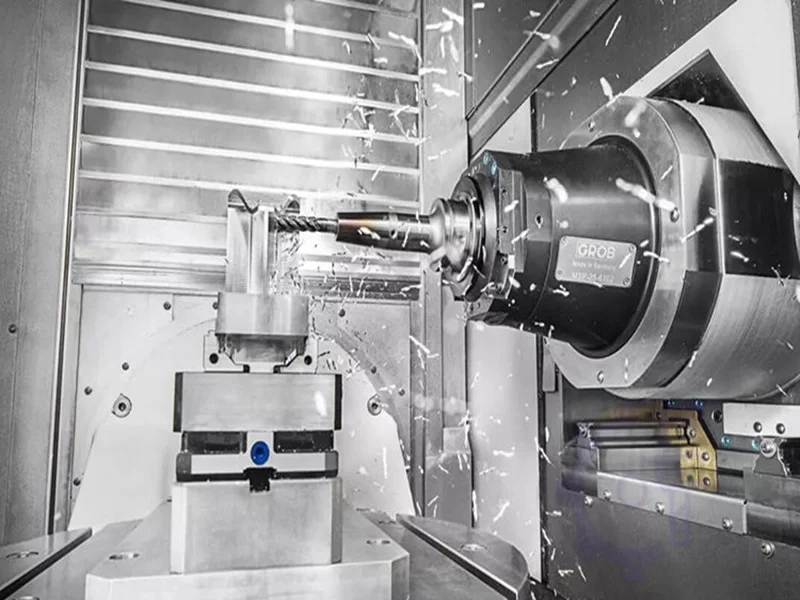

1.1. Định nghĩa máy phay ngang

Máy phay ngang là loại máy phay có trục chính được bố trí theo phương nằm ngang so với mặt bàn máy. Dao cắt được lắp trực tiếp lên trục chính hoặc thông qua trục gá dao, cho phép thực hiện các nguyên công cắt gọt với độ cứng vững cao.

Thiết kế này khác biệt hoàn toàn so với máy phay đứng, nơi trục chính được đặt theo phương thẳng đứng. Nhờ kết cấu đặc biệt, máy phay ngang có khả năng chịu tải lớn hơn và phù hợp với các nguyên công gia công nặng yêu cầu lượng bóc vật liệu lớn.

Trong các nhà máy sản xuất hiện đại, máy phay ngang thường được sử dụng để gia công thân máy, hộp số, khuôn công nghiệp, chi tiết ô tô và các sản phẩm cơ khí có yêu cầu cao về năng suất.

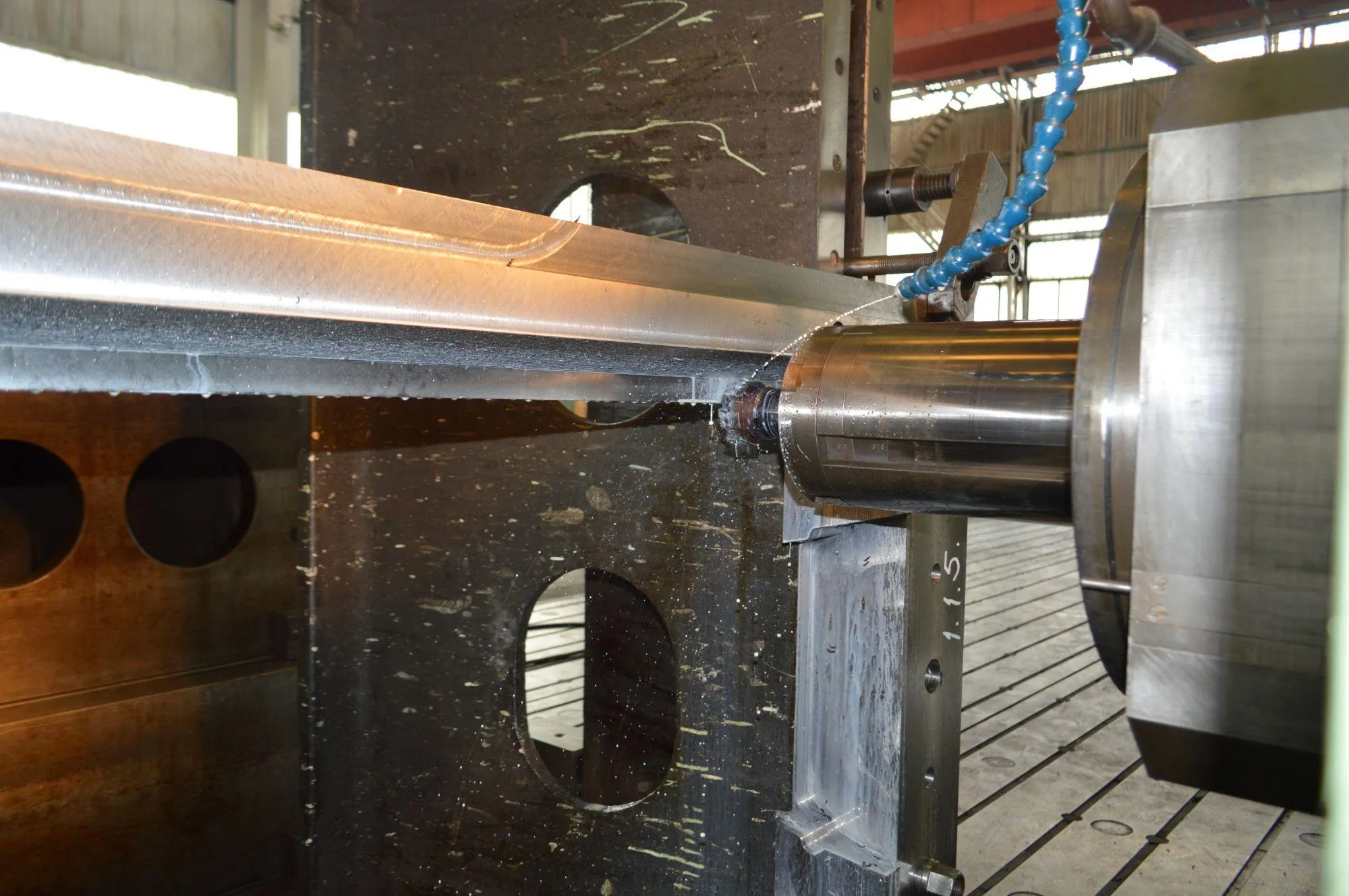

1.2. Máy phay ngang hoạt động như thế nào

Nguyên lý hoạt động cơ bản của máy phay ngang tương tự các dòng máy phay CNC khác. Trục chính quay với tốc độ cao tạo ra chuyển động cắt, trong khi bàn máy hoặc chi tiết gia công di chuyển theo các trục tọa độ được lập trình sẵn.

Khi dao tiếp xúc với phôi, vật liệu được loại bỏ từng lớp để tạo thành hình dạng mong muốn. Hệ điều khiển CNC sẽ điều phối đồng bộ toàn bộ chuyển động nhằm đảm bảo độ chính xác và độ lặp lại của sản phẩm.

Đối với các trung tâm gia công ngang hiện đại, máy còn có khả năng thay dao tự động, xoay bàn máy và gia công nhiều mặt chỉ trong một lần gá đặt.

1.3. Đặc điểm nhận biết máy phay ngang

Đặc điểm dễ nhận biết nhất của máy phay ngang là trục chính được bố trí song song với mặt sàn thay vì hướng xuống như máy phay đứng.

Ngoài ra, đa số máy phay ngang CNC đều được trang bị bàn xoay hoặc pallet tự động để hỗ trợ gia công nhiều mặt của chi tiết. Một số dòng máy còn sử dụng hệ thống pallet đôi giúp giảm thời gian chờ giữa các chu kỳ sản xuất.

Kết cấu thân máy thường có trọng lượng lớn nhằm tăng độ cứng vững, giảm rung động và nâng cao độ chính xác khi thực hiện các nguyên công cắt nặng.

1.4. Khi nào nên sử dụng máy phay ngang

Máy phay ngang phát huy hiệu quả tối đa khi gia công các chi tiết dạng hộp, thân máy, vỏ hộp số hoặc các sản phẩm cần xử lý nhiều mặt khác nhau.

Đối với các doanh nghiệp sản xuất hàng loạt, đặc biệt trong lĩnh vực ô tô và thiết bị công nghiệp, máy phay ngang giúp giảm số lần gá đặt, rút ngắn thời gian gia công và nâng cao năng suất đáng kể.

Nếu chi tiết có kích thước lớn hoặc yêu cầu bóc lượng vật liệu lớn trong thời gian ngắn, máy phay ngang thường là lựa chọn hiệu quả hơn máy phay đứng.

2. Tổng quan về công nghệ phay ngang

2.1. Phay ngang là gì

Phay ngang là phương pháp gia công cắt gọt sử dụng dao phay được lắp trên trục chính nằm ngang để tạo hình chi tiết theo yêu cầu thiết kế.

Công nghệ này được ứng dụng rộng rãi trong gia công các bề mặt phẳng, rãnh, hốc, mặt bên và các chi tiết cơ khí có hình dạng phức tạp. Khả năng cắt mạnh cùng độ ổn định cao giúp phay ngang trở thành lựa chọn phổ biến trong nhiều lĩnh vực công nghiệp.

2.2. Nguyên lý gia công của máy phay ngang

Trong quá trình gia công, dao cắt quay với tốc độ từ vài trăm đến hàng chục nghìn vòng/phút tùy thuộc vật liệu và loại dao sử dụng.

Bàn máy hoặc phôi sẽ di chuyển theo các trục X, Y và Z để tạo ra biên dạng mong muốn. Các dòng máy hiện đại còn tích hợp trục quay B giúp gia công nhiều mặt trong một lần gá đặt.

Sự kết hợp giữa tốc độ cắt, lượng chạy dao và chiều sâu cắt sẽ quyết định trực tiếp đến năng suất cũng như chất lượng sản phẩm.

2.3. Vai trò của máy phay ngang trong cơ khí chính xác

Máy phay ngang đóng vai trò quan trọng trong gia công các chi tiết yêu cầu độ chính xác cao và sản lượng lớn.

Khả năng duy trì độ ổn định trong suốt quá trình gia công giúp máy đạt độ chính xác lặp lại cao, đáp ứng yêu cầu của các ngành công nghiệp có tiêu chuẩn nghiêm ngặt.

Nhiều dây chuyền sản xuất hiện đại xem trung tâm gia công ngang là thiết bị chủ lực để nâng cao hiệu quả sản xuất và giảm chi phí nhân công.

2.4. Xu hướng ứng dụng máy phay ngang trong sản xuất hiện đại

Sự phát triển của công nghệ CNC đã giúp máy phay ngang trở nên thông minh và tự động hóa hơn rất nhiều so với trước đây.

Các nhà sản xuất đang tích hợp thêm robot cấp phôi, hệ thống pallet tự động, phần mềm giám sát sản xuất và công nghệ kết nối dữ liệu để xây dựng mô hình nhà máy thông minh.

Xu hướng này giúp doanh nghiệp nâng cao năng suất, giảm thời gian dừng máy và tối ưu hóa hiệu quả đầu tư thiết bị.

3. Cấu tạo của máy phay ngang

3.1. Thân máy

Thân máy là bộ phận chịu tải chính của toàn bộ hệ thống. Thông thường, thân máy được chế tạo bằng gang đúc chất lượng cao nhằm giảm rung động và hạn chế biến dạng nhiệt.

Độ cứng vững của thân máy ảnh hưởng trực tiếp đến độ chính xác gia công và tuổi thọ thiết bị.

3.2. Trục chính nằm ngang

Trục chính là phần quan trọng nhất của chiếc máy phay ngang. Đây là nơi truyền công suất từ động cơ đến dao cắt.

Các dòng máy CNC hiện đại thường sử dụng trục chính có tốc độ từ 6.000 đến 20.000 vòng/phút, công suất từ 15 kW đến trên 50 kW tùy ứng dụng.

3.3. Bàn máy

Bàn máy có nhiệm vụ cố định phôi trong quá trình gia công. Nhiều dòng máy được trang bị bàn xoay CNC giúp xử lý nhiều mặt của chi tiết mà không cần tháo lắp.

Khả năng chịu tải của bàn máy có thể dao động từ vài trăm kilogram đến hàng chục tấn đối với các dòng máy công nghiệp lớn.

3.4. Hệ thống thay dao

Hệ thống thay dao tự động giúp máy chuyển đổi giữa nhiều loại dao khác nhau mà không cần can thiệp thủ công.

Tùy cấu hình máy, số lượng dao trong ổ chứa có thể từ 20 đến hơn 300 vị trí.

3.5. Hệ thống dẫn hướng

Các ray dẫn hướng và vít me bi có nhiệm vụ đảm bảo chuyển động chính xác của các trục.

Những thương hiệu nổi tiếng như THK, HIWIN hoặc NSK thường được sử dụng trên các dòng máy chất lượng cao.

3.6. Hệ thống điều khiển CNC

Bộ điều khiển CNC được ví như bộ não của toàn bộ máy. Các hệ điều khiển phổ biến hiện nay gồm Fanuc, Siemens, Mitsubishi và Heidenhain.

Khả năng xử lý dữ liệu nhanh và độ ổn định cao giúp nâng cao hiệu quả sản xuất.

3.7. Hệ thống làm mát và bôi trơn

Hệ thống làm mát giúp giảm nhiệt phát sinh trong quá trình cắt gọt và kéo dài tuổi thọ dao cụ.

Bên cạnh đó, hệ thống bôi trơn tự động giúp giảm ma sát trên các bộ phận chuyển động và duy trì độ chính xác của máy.

4. Nguyên lý hoạt động của máy phay ngang

4.1. Chuyển động của dao cắt

Dao cắt quay quanh trục chính với tốc độ phù hợp theo từng loại vật liệu gia công.

Tốc độ cắt càng tối ưu thì hiệu quả bóc vật liệu càng cao và tuổi thọ dao càng được cải thiện.

4.2. Chuyển động của bàn máy

Bàn máy di chuyển theo các trục tọa độ để đưa phôi tiếp xúc với dao cắt theo quỹ đạo được lập trình.

Độ chính xác chuyển động của các trục quyết định trực tiếp đến độ chính xác của sản phẩm hoàn thiện.

4.3. Quy trình gia công phay ngang

Quá trình gia công bắt đầu từ việc gá đặt phôi, thiết lập gốc tọa độ và nạp chương trình CNC.

Sau đó máy sẽ tự động thực hiện các nguyên công phay thô, phay bán tinh và phay tinh theo trình tự đã lập trình sẵn.

4.4. Các thông số ảnh hưởng đến chất lượng gia công

Các yếu tố như tốc độ trục chính, lượng chạy dao, chiều sâu cắt, vật liệu dao cụ và độ cứng vững của máy đều ảnh hưởng đến chất lượng sản phẩm.

Việc lựa chọn thông số phù hợp giúp đạt được độ chính xác cao, giảm rung động và tối ưu chi phí sản xuất.

5. Các loại máy phay ngang phổ biến hiện nay

Sự phát triển của công nghệ CNC đã tạo ra nhiều dòng máy phay ngang khác nhau nhằm đáp ứng nhu cầu sản xuất từ quy mô nhỏ đến các nhà máy công nghiệp lớn. Việc lựa chọn đúng loại máy không chỉ ảnh hưởng đến năng suất mà còn quyết định hiệu quả đầu tư lâu dài của doanh nghiệp.

Mỗi dòng máy đều có những đặc điểm riêng về cấu hình, mức độ tự động hóa, khả năng gia công và phạm vi ứng dụng. Hiểu rõ từng loại sẽ giúp doanh nghiệp lựa chọn thiết bị phù hợp với sản phẩm và kế hoạch phát triển sản xuất.

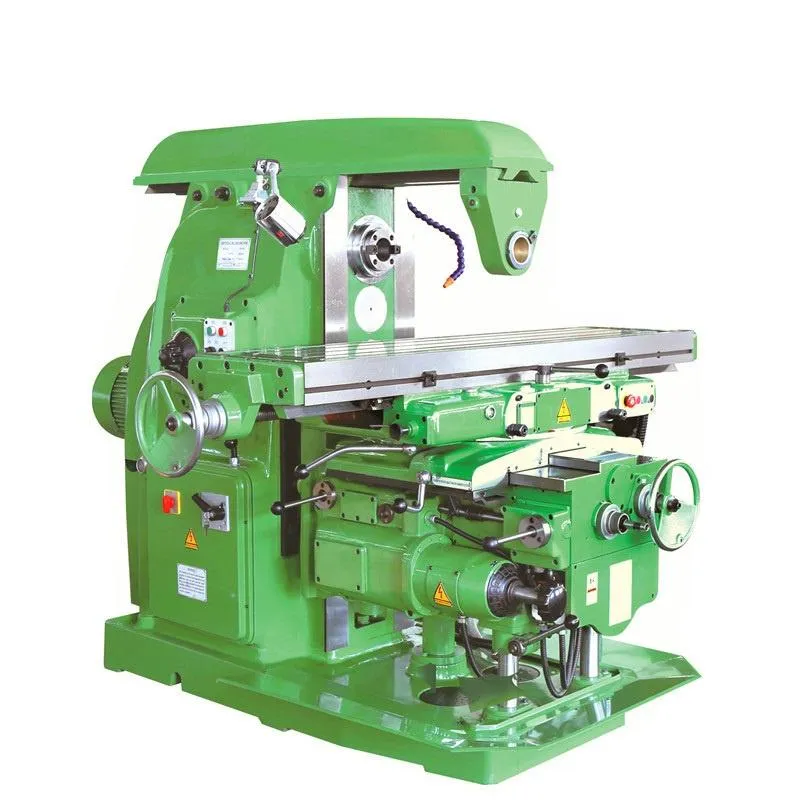

5.1. Máy phay ngang cơ

Máy phay ngang cơ là dòng máy truyền thống sử dụng hệ thống điều khiển thủ công hoặc bán tự động. Người vận hành trực tiếp điều chỉnh các chuyển động của bàn máy và dao cắt thông qua tay quay hoặc hộp số cơ khí.

Ưu điểm lớn nhất của dòng máy này là chi phí đầu tư thấp, cấu tạo đơn giản và dễ sửa chữa. Tuy nhiên, độ chính xác và năng suất không thể so sánh với các dòng máy CNC hiện đại. Máy phay ngang cơ hiện vẫn được sử dụng trong các xưởng cơ khí nhỏ hoặc các đơn vị đào tạo nghề cơ khí.

5.2. Máy phay ngang CNC

Máy phay ngang CNC sử dụng hệ điều khiển số để tự động hóa toàn bộ quá trình gia công. Người vận hành chỉ cần lập trình hoặc nhập chương trình CNC, máy sẽ thực hiện các nguyên công theo đúng thông số đã thiết lập.

Dòng máy này mang lại độ chính xác cao, khả năng lặp lại ổn định và năng suất vượt trội. Đây là lựa chọn phổ biến trong các nhà máy sản xuất linh kiện cơ khí chính xác, khuôn mẫu và thiết bị công nghiệp.

5.3. Trung tâm gia công ngang (Horizontal Machining Center – HMC)

HMC là dòng máy phay ngang CNC cao cấp được tích hợp nhiều công nghệ tự động hóa hiện đại như thay dao tự động, bàn xoay CNC và hệ thống quản lý dao thông minh.

Các trung tâm gia công ngang thường có khả năng thực hiện nhiều nguyên công khác nhau trên cùng một máy như phay, khoan, doa và taro. Điều này giúp giảm số lượng thiết bị trong dây chuyền và tối ưu hóa quy trình sản xuất.

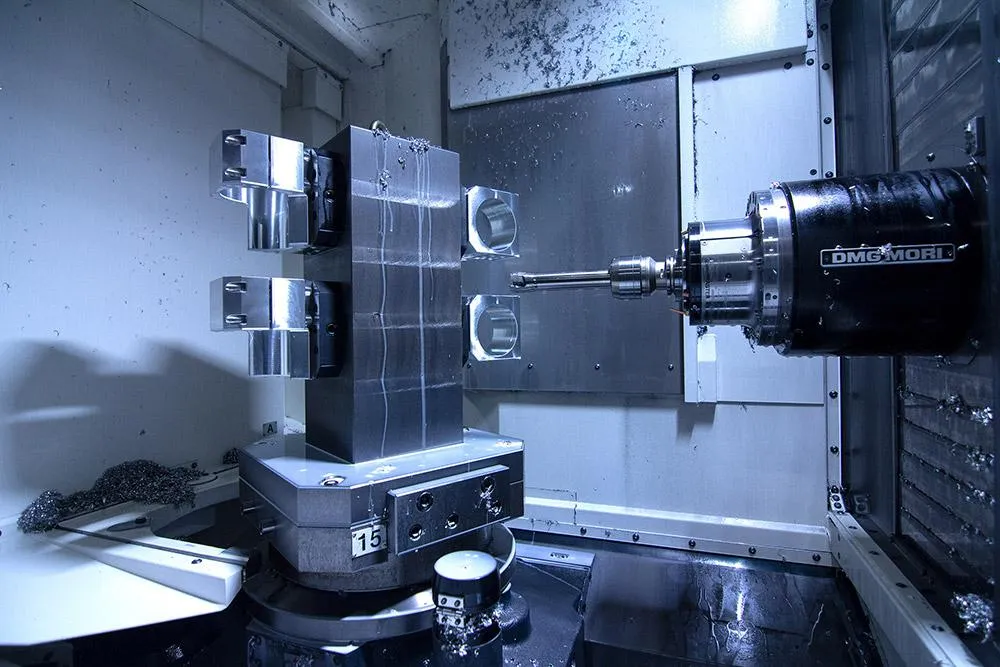

5.4. Máy phay ngang 4 trục

Máy phay ngang 4 trục được bổ sung thêm trục quay B ngoài ba trục tuyến tính X, Y và Z. Trục B cho phép bàn máy hoặc chi tiết xoay theo góc lập trình, giúp gia công nhiều mặt mà không cần tháo lắp.

Khả năng này đặc biệt hữu ích đối với các chi tiết dạng hộp, thân van, vỏ hộp số hoặc các sản phẩm có nhiều bề mặt gia công liên kết với nhau.

5.5. Máy phay ngang pallet đôi

Máy phay ngang pallet đôi được trang bị hai bàn máy hoạt động luân phiên. Trong khi một pallet đang gia công bên trong máy, pallet còn lại có thể được nạp hoặc tháo phôi bên ngoài.

Giải pháp này giúp giảm đáng kể thời gian chờ giữa các chu kỳ sản xuất và nâng cao hiệu suất sử dụng máy. Đây là lựa chọn phổ biến trong các nhà máy sản xuất hàng loạt có yêu cầu năng suất cao.

6. Ưu điểm của máy phay ngang

Máy phay ngang được đánh giá là một trong những thiết bị có hiệu suất cao nhất trong lĩnh vực gia công cắt gọt kim loại. Những ưu điểm về kết cấu và công nghệ giúp dòng máy này trở thành lựa chọn ưu tiên trong nhiều ngành công nghiệp.

6.1. Khả năng gia công nhiều mặt trong một lần gá

Nhờ bàn xoay CNC và trục chính nằm ngang, máy có thể tiếp cận nhiều bề mặt khác nhau của chi tiết trong cùng một lần gá đặt.

Điều này giúp giảm sai số phát sinh do tháo lắp nhiều lần, đồng thời nâng cao độ chính xác tương quan giữa các bề mặt gia công.

6.2. Tốc độ bóc tách vật liệu cao

Kết cấu trục chính cứng vững cho phép máy thực hiện các nguyên công cắt nặng với lượng ăn dao lớn.

Trong nhiều trường hợp, tốc độ bóc vật liệu của máy phay ngang có thể cao hơn đáng kể so với máy phay đứng, đặc biệt khi gia công thép hợp kim hoặc gang.

6.3. Phù hợp gia công chi tiết lớn

Các dòng máy phay ngang công nghiệp thường có khả năng chịu tải từ vài trăm kilogram đến hàng chục tấn.

Nhờ đó, máy có thể xử lý hiệu quả các chi tiết có kích thước lớn như thân máy, hộp số công nghiệp, khuôn mẫu hoặc kết cấu cơ khí phức tạp.

6.4. Thoát phoi tốt hơn máy phay đứng

Một trong những ưu điểm kỹ thuật quan trọng của máy phay ngang là khả năng thoát phoi tự nhiên nhờ tác động của trọng lực.

Phoi kim loại rơi xuống phía dưới thay vì tích tụ quanh vùng cắt. Điều này giúp giảm nhiệt độ gia công, cải thiện tuổi thọ dao cụ và nâng cao chất lượng bề mặt sản phẩm.

6.5. Tăng năng suất sản xuất hàng loạt

Khả năng thay dao tự động, bàn xoay CNC và pallet đôi giúp giảm đáng kể thời gian phụ trong quá trình sản xuất.

Nhờ đó, doanh nghiệp có thể gia tăng sản lượng mà không cần mở rộng đáng kể quy mô nhà xưởng hoặc nhân sự vận hành.

6.6. Tự động hóa cao

Các trung tâm gia công ngang hiện đại có thể tích hợp robot cấp phôi, kho dao lớn và hệ thống giám sát sản xuất thông minh.

Mức độ tự động hóa cao giúp giảm phụ thuộc vào nhân công, đồng thời tăng tính ổn định của chất lượng sản phẩm trong sản xuất hàng loạt.

7. Hạn chế của máy phay ngang

Bên cạnh những ưu điểm nổi bật, máy phay ngang vẫn tồn tại một số hạn chế mà doanh nghiệp cần cân nhắc trước khi đầu tư.

7.1. Chi phí đầu tư cao

So với máy phay đứng CNC có cùng kích thước làm việc, máy phay ngang thường có giá thành cao hơn đáng kể.

Một trung tâm gia công ngang HMC đến từ Nhật Bản hoặc châu Âu có thể có giá từ vài tỷ đến hàng chục tỷ đồng tùy cấu hình.

7.2. Yêu cầu diện tích lắp đặt lớn

Do cấu tạo phức tạp và kích thước tổng thể lớn, máy phay ngang thường cần không gian lắp đặt rộng hơn.

Ngoài diện tích đặt máy, doanh nghiệp còn phải bố trí khu vực vận chuyển phôi, hệ thống khí nén, điện và các thiết bị phụ trợ khác.

7.3. Chi phí vận hành và bảo trì cao hơn

Các hệ thống như pallet tự động, bàn xoay CNC, ổ dao dung lượng lớn và hệ điều khiển cao cấp làm tăng chi phí bảo trì định kỳ.

Bên cạnh đó, việc thay thế linh kiện hoặc sửa chữa đối với các dòng máy cao cấp thường đòi hỏi đội ngũ kỹ thuật chuyên môn cao.

7.4. Không phù hợp với một số chi tiết đơn giản

Đối với các chi tiết nhỏ, đơn giản hoặc sản lượng thấp, việc đầu tư máy phay ngang có thể không mang lại hiệu quả kinh tế tối ưu.

Trong những trường hợp này, máy phay đứng CNC thường là lựa chọn hợp lý hơn về mặt chi phí đầu tư và vận hành.

8. Ứng dụng của máy phay ngang trong sản xuất

Nhờ khả năng gia công mạnh mẽ và độ ổn định cao, máy phay ngang được ứng dụng trong nhiều lĩnh vực sản xuất công nghiệp khác nhau.

8.1. Gia công khuôn mẫu

Các bộ khuôn ép nhựa, khuôn đúc áp lực hoặc khuôn dập có kích thước lớn thường yêu cầu máy phay ngang để đảm bảo độ chính xác và năng suất.

Khả năng gia công nhiều mặt giúp giảm thời gian sản xuất khuôn và nâng cao chất lượng sản phẩm hoàn thiện.

8.2. Gia công linh kiện ô tô

Ngành công nghiệp ô tô là một trong những lĩnh vực sử dụng nhiều máy phay ngang nhất.

Các chi tiết như thân động cơ, hộp số, vỏ vi sai và cụm truyền động thường được sản xuất trên các trung tâm gia công ngang để đảm bảo độ chính xác cao và sản lượng lớn.

8.3. Gia công linh kiện xe máy

Các nhà máy sản xuất xe máy sử dụng máy phay ngang để gia công vỏ động cơ, thân hộp số và nhiều chi tiết cơ khí quan trọng khác.

Khả năng tự động hóa cao giúp duy trì chất lượng ổn định giữa hàng nghìn sản phẩm mỗi ngày.

8.4. Gia công thiết bị công nghiệp

Nhiều thiết bị công nghiệp như máy nén khí, máy bơm, hộp giảm tốc và hệ thống truyền động sử dụng các chi tiết được gia công trên máy phay ngang.

Độ chính xác cao giúp tăng tuổi thọ và hiệu suất hoạt động của thiết bị.

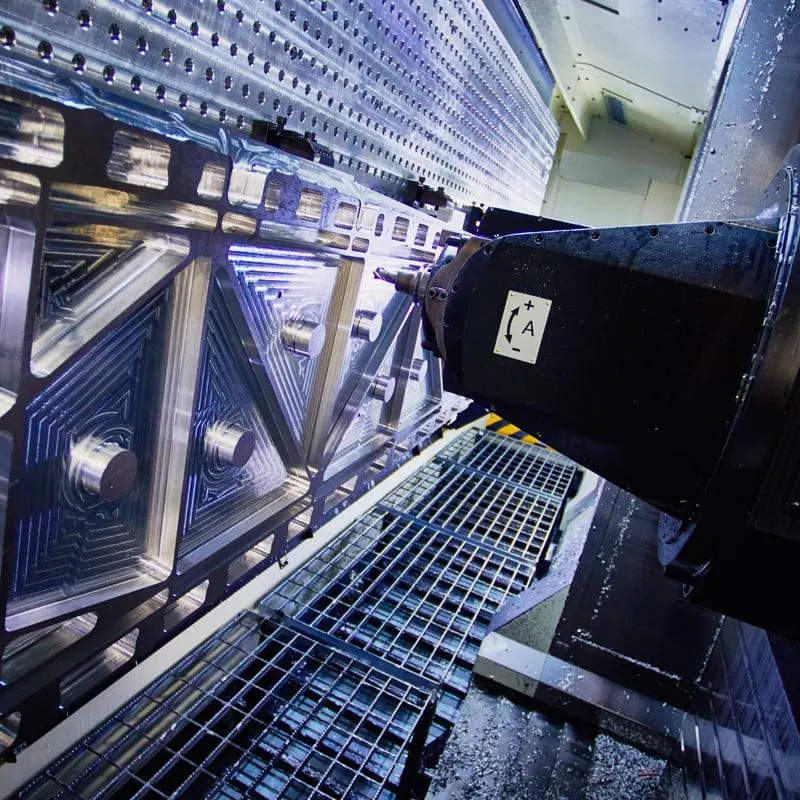

8.5. Gia công chi tiết hàng không

Trong ngành hàng không, yêu cầu về độ chính xác và độ tin cậy của sản phẩm rất khắt khe.

Máy phay ngang CNC giúp gia công các chi tiết hợp kim nhôm, titan và vật liệu đặc biệt với độ chính xác cao theo tiêu chuẩn quốc tế.

8.6. Gia công kết cấu cơ khí chính xác

Các chi tiết như thân máy CNC, khung robot công nghiệp, đế máy và cụm cơ khí chính xác thường được sản xuất bằng máy phay ngang.

Khả năng duy trì độ ổn định trong suốt quá trình gia công giúp đảm bảo chất lượng sản phẩm đồng đều.

9. Máy phay ngang và máy phay đứng khác nhau như thế nào?

Việc lựa chọn giữa máy phay ngang và máy phay đứng là câu hỏi phổ biến đối với nhiều doanh nghiệp cơ khí. Mỗi loại máy có những ưu điểm riêng và phù hợp với từng nhu cầu sản xuất khác nhau.

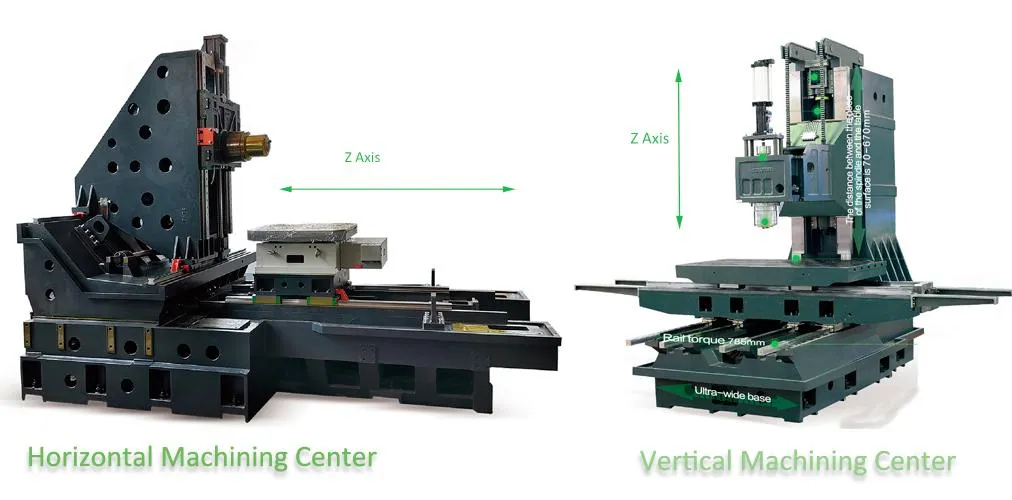

9.1. So sánh cấu tạo

Điểm khác biệt lớn nhất nằm ở vị trí trục chính. Máy phay ngang sử dụng trục chính nằm ngang, trong khi máy phay đứng sử dụng trục chính hướng thẳng đứng xuống bàn máy.

Sự khác biệt này ảnh hưởng trực tiếp đến khả năng gia công, thoát phoi và độ cứng vững của thiết bị.

9.2. So sánh khả năng gia công

Máy phay ngang phù hợp với các chi tiết dạng hộp hoặc chi tiết cần gia công nhiều mặt.

Máy phay đứng lại linh hoạt hơn đối với các sản phẩm nhỏ, khuôn mẫu hoặc các chi tiết có biên dạng phức tạp trên mặt trên.

9.3. So sánh năng suất

Trong sản xuất hàng loạt, máy phay ngang thường đạt năng suất cao hơn nhờ khả năng gia công nhiều mặt và giảm số lần gá đặt.

Máy phay đứng có lợi thế trong các đơn hàng nhỏ hoặc sản xuất đơn chiếc.

9.4. So sánh chi phí đầu tư

Chi phí đầu tư máy phay ngang thường cao hơn đáng kể do cấu trúc phức tạp và mức độ tự động hóa lớn.

Máy phay đứng có giá thành thấp hơn và phù hợp với các doanh nghiệp mới đầu tư.

9.5. Nên chọn máy phay ngang hay máy phay đứng

Nếu doanh nghiệp tập trung vào sản xuất hàng loạt, linh kiện ô tô hoặc các chi tiết dạng hộp phức tạp thì máy phay ngang là lựa chọn phù hợp.

Ngược lại, đối với các xưởng cơ khí gia công đa dạng sản phẩm với ngân sách hạn chế, máy phay đứng thường mang lại hiệu quả đầu tư tốt hơn.

9.6. Bảng so sánh máy phay ngang và máy phay đứng

Tiêu chí	Máy phay ngang	Máy phay đứng
Vị trí trục chính	Nằm ngang	Thẳng đứng
Khả năng thoát phoi	Rất tốt	Trung bình
Gia công nhiều mặt	Tốt	Hạn chế
Năng suất hàng loạt	Rất cao	Cao
Chi phí đầu tư	Cao	Thấp hơn
Diện tích lắp đặt	Lớn	Nhỏ hơn
Mức độ tự động hóa	Cao	Cao
Ứng dụng chính	Ô tô, hộp số, thân máy	Khuôn mẫu, chi tiết nhỏ

10. Các tiêu chí lựa chọn máy phay ngang

Đầu tư máy phay ngang là quyết định có giá trị lớn đối với doanh nghiệp cơ khí. Một hệ thống máy phù hợp không chỉ đáp ứng nhu cầu sản xuất hiện tại mà còn phải đảm bảo khả năng mở rộng trong tương lai. Việc lựa chọn sai cấu hình có thể dẫn đến tình trạng lãng phí vốn đầu tư hoặc không đáp ứng được yêu cầu gia công thực tế.

Dưới đây là những tiêu chí quan trọng cần xem xét khi lựa chọn máy phay ngang CNC hoặc trung tâm gia công ngang HMC.

10.1. Kích thước hành trình máy

Hành trình gia công quyết định kích thước chi tiết lớn nhất mà máy có thể xử lý. Các dòng máy HMC phổ biến thường có hành trình X từ 500 mm đến hơn 3.000 mm, hành trình Y từ 500 mm đến 2.000 mm và hành trình Z từ 500 mm đến 1.500 mm.

Doanh nghiệp nên lựa chọn hành trình lớn hơn khoảng 20% đến 30% so với kích thước chi tiết lớn nhất dự kiến gia công. Điều này giúp tăng tính linh hoạt khi mở rộng sản phẩm trong tương lai.

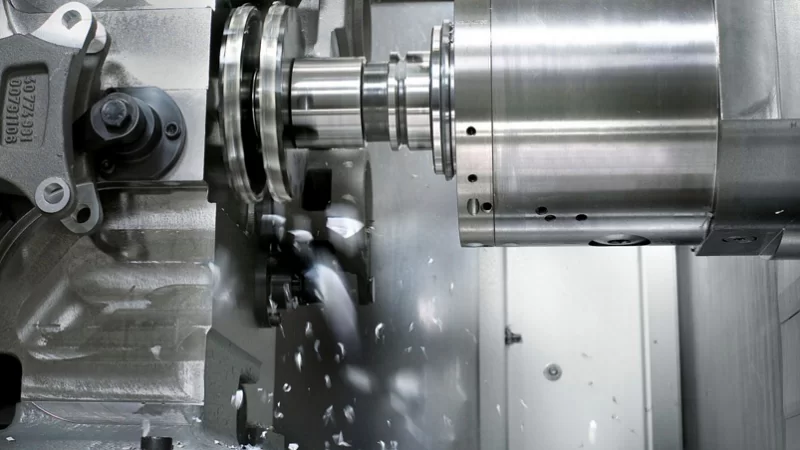

10.2. Công suất trục chính

Công suất trục chính ảnh hưởng trực tiếp đến khả năng cắt gọt vật liệu và tốc độ gia công.

Đối với gia công thép thông thường, công suất từ 15 kW đến 22 kW thường đáp ứng tốt nhu cầu sản xuất. Với các chi tiết lớn hoặc yêu cầu cắt nặng liên tục, doanh nghiệp nên lựa chọn các dòng máy có công suất từ 30 kW đến trên 50 kW.

10.3. Số lượng trục gia công

Máy phay ngang hiện nay có các cấu hình 3 trục, 4 trục hoặc 5 trục.

Máy 3 trục phù hợp với các sản phẩm đơn giản và chi phí đầu tư thấp hơn. Máy 4 trục có khả năng gia công nhiều mặt trong một lần gá đặt. Trong khi đó, máy 5 trục đáp ứng các chi tiết có hình dạng phức tạp và yêu cầu độ chính xác rất cao.

10.4. Khả năng thay dao tự động

Số lượng dao trong ổ chứa quyết định khả năng xử lý nhiều nguyên công liên tiếp trên cùng một máy.

Các trung tâm gia công ngang hiện đại thường được trang bị ổ dao từ 30 đến 120 vị trí. Một số hệ thống sản xuất linh hoạt FMS có thể tích hợp kho dao với hàng trăm dụng cụ cắt khác nhau.

10.5. Hệ điều khiển CNC

Hệ điều khiển là thành phần quyết định độ ổn định và khả năng lập trình của máy.

Các hệ điều khiển phổ biến trên thị trường gồm Fanuc, Siemens, Mitsubishi, Heidenhain và Mazatrol. Mỗi hệ điều khiển đều có ưu điểm riêng, tuy nhiên Fanuc và Siemens vẫn là hai lựa chọn được sử dụng rộng rãi nhất trong ngành cơ khí chính xác.

10.6. Thương hiệu máy

Thương hiệu là yếu tố phản ánh chất lượng chế tạo, độ ổn định và khả năng hỗ trợ kỹ thuật.

Các thương hiệu máy phay ngang nổi tiếng trên thị trường gồm:

• Makino
• Okuma
• Mazak
• DMG MORI
• Doosan Machine Tools
• Hyundai WIA
• Kuraki

Những thương hiệu này được đánh giá cao về độ bền, độ chính xác và khả năng vận hành ổn định trong môi trường sản xuất công nghiệp.

10.7. Ngân sách đầu tư

Ngân sách đầu tư cần được xem xét trên tổng vòng đời thiết bị thay vì chỉ tập trung vào giá mua ban đầu.

Ngoài chi phí máy, doanh nghiệp còn cần tính đến các khoản đầu tư cho dao cụ, đồ gá, hệ thống khí nén, điện công nghiệp, vận chuyển, lắp đặt và đào tạo nhân sự.

11. Báo giá máy phay ngang mới nhất

Giá máy phay ngang phụ thuộc vào nhiều yếu tố như thương hiệu, cấu hình, kích thước làm việc, số trục và mức độ tự động hóa.

Trên thị trường hiện nay có sự chênh lệch đáng kể giữa các dòng máy phổ thông, trung cấp và cao cấp.

11.1. Máy phay ngang giá bao nhiêu?

Giá máy phay ngang phụ thuộc vào loại máy (mới hay cũ), thương hiệu, kích thước bàn máy, công suất, hệ điều khiển CNC và tình trạng thực tế của thiết bị. Dưới đây là bảng giá tham khảo trên thị trường.

Loại máy phay ngang	Giá tham khảo
Máy phay ngang cơ cũ	300 triệu – 1 tỷ đồng
Máy phay ngang CNC cũ	800 triệu – 3 tỷ đồng
Máy phay ngang CNC mới (Trung Quốc)	2 – 5 tỷ đồng
Máy phay ngang CNC mới (Nhật Bản, Hàn Quốc, Đài Loan)	4 – 10 tỷ đồng
Máy phay ngang CNC cao cấp (Đức, Ý, Nhật Bản)	10 – 30+ tỷ đồng

Lưu ý: Mức giá trên chỉ mang tính tham khảo và có thể thay đổi theo thương hiệu, năm sản xuất, hành trình trục X/Y/Z, tải trọng bàn máy, cấu hình trục chính, hệ điều khiển (Fanuc, Siemens, Heidenhain…) và các tùy chọn đi kèm như thay dao tự động (ATC), bàn xoay hoặc hệ thống pallet tự động.

Nếu doanh nghiệp có ngân sách hạn chế, máy phay ngang cũ từ Nhật Bản vẫn là lựa chọn phổ biến nhờ chất lượng cơ khí tốt và chi phí đầu tư thấp hơn đáng kể so với máy mới. Trong khi đó, các doanh nghiệp sản xuất quy mô lớn hoặc gia công chính xác cao thường ưu tiên đầu tư máy CNC mới để đảm bảo độ ổn định, năng suất và chế độ bảo hành lâu dài.

11.2. Các yếu tố ảnh hưởng đến giá máy

Giá bán máy phay ngang chịu ảnh hưởng bởi nhiều yếu tố như:

• Kích thước hành trình.
• Công suất trục chính.
• Số lượng trục gia công.
• Loại hệ điều khiển CNC.
• Số lượng dao trong ổ chứa.
• Mức độ tự động hóa.
• Xuất xứ và thương hiệu.

Các cấu hình càng cao thì chi phí đầu tư càng lớn nhưng đồng thời mang lại năng suất và khả năng cạnh tranh cao hơn.

11.3. Giá máy phay ngang CNC

Máy phay ngang CNC tiêu chuẩn thường có mức đầu tư từ khoảng 2 tỷ đến 8 tỷ đồng.

Các dòng máy đến từ Nhật Bản hoặc châu Âu có thể có giá cao hơn nhưng bù lại sở hữu độ ổn định và tuổi thọ vượt trội.

11.4. Giá trung tâm gia công ngang HMC

Các trung tâm gia công ngang HMC 4 trục hoặc pallet đôi thường có giá từ 4 tỷ đến hơn 20 tỷ đồng tùy cấu hình.

Đối với các hệ thống sản xuất tự động FMS tích hợp robot và kho pallet, mức đầu tư có thể lên tới hàng chục tỷ đồng.

11.5. Chi phí đầu tư và vận hành

Ngoài giá mua máy, doanh nghiệp cần dự trù chi phí vận hành hàng năm bao gồm điện năng, dao cụ, vật tư tiêu hao và bảo trì định kỳ.

Việc đánh giá tổng chi phí sở hữu (Total Cost of Ownership – TCO) giúp doanh nghiệp đưa ra quyết định đầu tư chính xác hơn.

12. Kinh nghiệm vận hành máy phay ngang hiệu quả

Hiệu quả của máy phay ngang không chỉ phụ thuộc vào chất lượng thiết bị mà còn liên quan chặt chẽ đến quy trình vận hành và bảo dưỡng.

Một chiến lược vận hành hợp lý giúp kéo dài tuổi thọ máy, giảm chi phí sản xuất và nâng cao chất lượng sản phẩm.

12.1. Kiểm tra trước khi vận hành

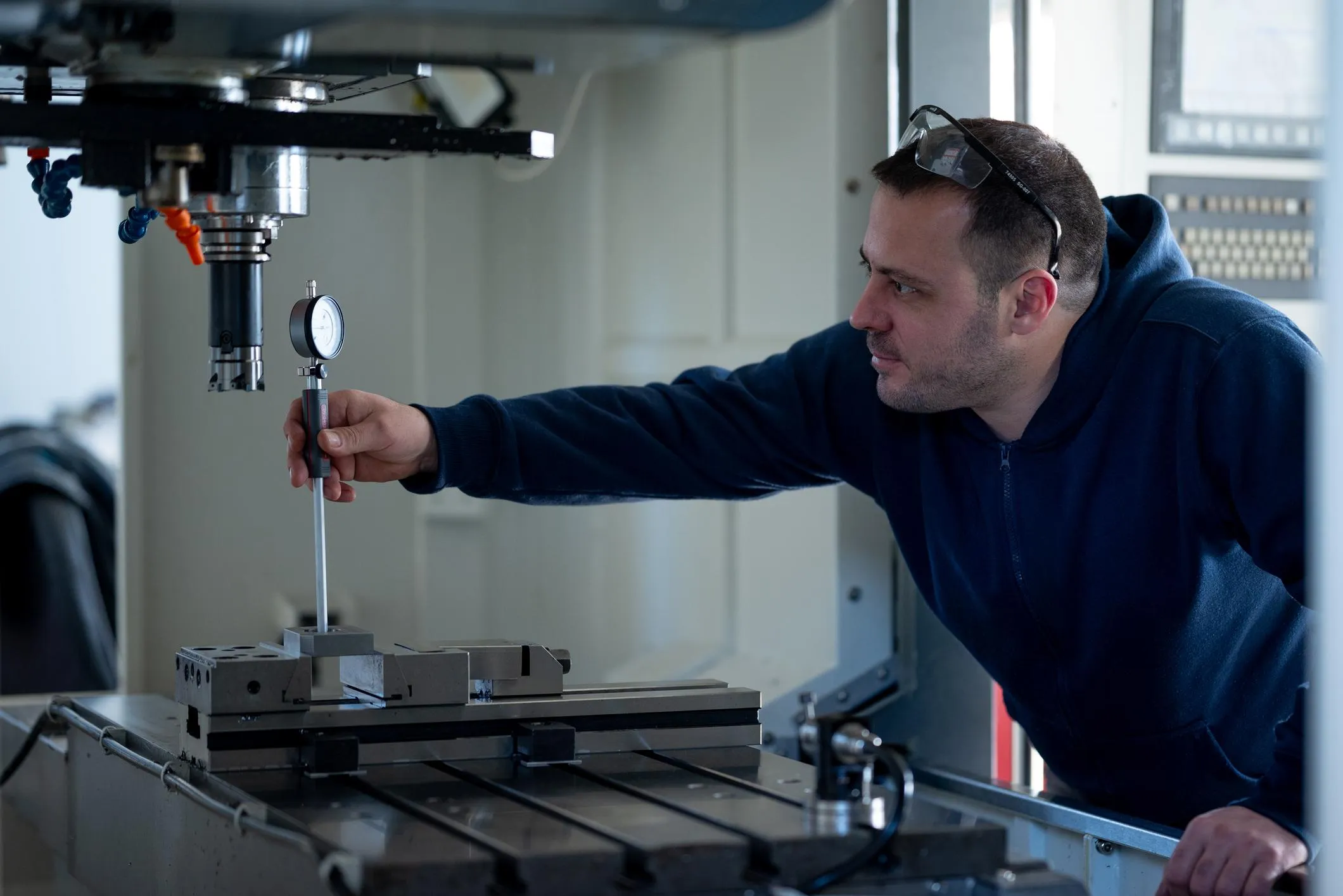

Trước mỗi ca sản xuất, cần kiểm tra nguồn điện, hệ thống khí nén, mức dầu bôi trơn và tình trạng dao cụ.

Việc phát hiện sớm các dấu hiệu bất thường giúp hạn chế rủi ro hỏng hóc trong quá trình gia công.

12.2. Thiết lập thông số gia công phù hợp

Tốc độ cắt, lượng chạy dao và chiều sâu cắt cần được lựa chọn phù hợp với từng loại vật liệu.

Thông số không phù hợp có thể làm giảm tuổi thọ dao hoặc gây sai số trên sản phẩm.

12.3. Kiểm soát phoi và nhiệt độ cắt

Mặc dù máy phay ngang có khả năng thoát phoi tốt nhưng vẫn cần duy trì hệ thống làm mát hoạt động hiệu quả.

Kiểm soát nhiệt độ cắt giúp giảm biến dạng nhiệt và nâng cao độ chính xác gia công.

12.4. Bảo dưỡng định kỳ

Các hạng mục cần bảo dưỡng bao gồm ray dẫn hướng, vít me bi, ổ trục chính, hệ thống thay dao và hệ thống thủy lực.

Bảo dưỡng đúng lịch trình giúp duy trì độ chính xác và hạn chế các sự cố ngoài kế hoạch.

12.5. Các lỗi thường gặp và cách khắc phục

Một số lỗi phổ biến gồm rung động khi cắt, mòn dao bất thường, sai lệch kích thước hoặc lỗi thay dao tự động.

Việc phân tích nguyên nhân và xử lý kịp thời giúp giảm thời gian dừng máy và tránh ảnh hưởng đến tiến độ sản xuất.

13. Giải pháp máy phay ngang tại Automech

Automech cung cấp các giải pháp máy phay ngang CNC dành cho doanh nghiệp cơ khí chính xác, chế tạo máy, khuôn mẫu và sản xuất công nghiệp.

Mục tiêu của Automech không chỉ là cung cấp thiết bị mà còn đồng hành cùng khách hàng trong việc tối ưu hóa hiệu quả đầu tư.

13.1. Các dòng máy phay ngang Automech cung cấp

Automech cung cấp đa dạng các dòng máy phay ngang CNC từ cấu hình tiêu chuẩn đến trung tâm gia công ngang HMC cao cấp.

Khách hàng có thể lựa chọn giải pháp phù hợp với quy mô sản xuất và ngân sách đầu tư thực tế.

13.2. Giải pháp gia công cho doanh nghiệp cơ khí

Đội ngũ kỹ sư của Automech hỗ trợ phân tích sản phẩm và quy trình sản xuất để đề xuất cấu hình tối ưu.

Điều này giúp doanh nghiệp đạt hiệu quả đầu tư cao nhất và giảm thiểu rủi ro khi triển khai dự án.

13.3. Tư vấn lựa chọn cấu hình phù hợp

Mỗi doanh nghiệp có nhu cầu gia công khác nhau về kích thước sản phẩm, vật liệu và sản lượng.

Automech hỗ trợ đánh giá toàn diện để lựa chọn dòng máy phù hợp với chiến lược phát triển dài hạn.

13.4. Lắp đặt và chuyển giao công nghệ

Toàn bộ quá trình lắp đặt, căn chỉnh và nghiệm thu thiết bị được thực hiện bởi đội ngũ kỹ thuật giàu kinh nghiệm.

Khách hàng được hướng dẫn chi tiết về quy trình vận hành và khai thác thiết bị.

13.5. Đào tạo vận hành

Automech tổ chức đào tạo vận hành CNC, lập trình cơ bản và bảo trì thiết bị nhằm giúp khách hàng nhanh chóng làm chủ công nghệ.

Đây là yếu tố quan trọng giúp tối ưu hiệu quả đầu tư máy móc.

13.6. Dịch vụ bảo trì và hỗ trợ kỹ thuật

Dịch vụ hậu mãi bao gồm bảo trì định kỳ, hỗ trợ kỹ thuật từ xa và cung cấp phụ tùng chính hãng.

Điều này giúp khách hàng duy trì hoạt động sản xuất ổn định trong thời gian dài.

14. Câu hỏi thường gặp về máy phay ngang (FAQ)

14.1. Máy phay ngang là gì?

Máy phay ngang là dòng máy gia công cơ khí có trục chính được bố trí theo phương nằm ngang. Thiết kế này giúp tăng khả năng cắt gọt, cải thiện thoát phoi và nâng cao hiệu quả sản xuất.

14.2. Máy phay ngang dùng để gia công gì?

Máy được sử dụng để gia công thân máy, hộp số, khuôn mẫu, chi tiết ô tô, linh kiện công nghiệp và nhiều sản phẩm cơ khí chính xác khác.

14.3. Máy phay ngang có ưu điểm gì so với máy phay đứng?

Máy phay ngang có khả năng gia công nhiều mặt trong một lần gá đặt, tốc độ bóc vật liệu cao hơn và khả năng thoát phoi tốt hơn.

14.4. Khi nào nên đầu tư máy phay ngang?

Doanh nghiệp nên đầu tư máy phay ngang khi cần sản xuất hàng loạt, gia công chi tiết dạng hộp hoặc các sản phẩm yêu cầu năng suất cao.

14.5. Giá máy phay ngang hiện nay bao nhiêu?

Tùy theo cấu hình và thương hiệu, giá máy phay ngang có thể dao động từ vài trăm triệu đồng đối với máy cũ đến hàng chục tỷ đồng đối với các trung tâm gia công ngang cao cấp.

14.6. Automech có cung cấp máy phay ngang CNC không?

Có. Automech cung cấp các giải pháp máy phay ngang CNC và trung tâm gia công ngang HMC đáp ứng đa dạng nhu cầu sản xuất của doanh nghiệp cơ khí.

Kết luận

Máy phay ngang là giải pháp gia công hiệu quả dành cho các doanh nghiệp cần xử lý chi tiết có độ phức tạp cao, yêu cầu gia công nhiều mặt và sản lượng lớn. Với thiết kế trục chính nằm ngang, khả năng thoát phoi vượt trội, độ cứng vững cao và khả năng tự động hóa mạnh mẽ, dòng máy này đang được sử dụng rộng rãi trong ngành ô tô, khuôn mẫu, hàng không, thiết bị công nghiệp và cơ khí chính xác.

Mặc dù chi phí đầu tư ban đầu cao hơn so với máy phay đứng, nhưng xét về năng suất, chất lượng sản phẩm và khả năng mở rộng sản xuất, máy phay ngang mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp. Việc lựa chọn đúng cấu hình máy, thương hiệu uy tín và đơn vị cung cấp có năng lực kỹ thuật sẽ giúp doanh nghiệp khai thác tối đa giá trị đầu tư và nâng cao năng lực cạnh tranh trên thị trường.

—————————————————————————————

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: số 285 đường Phúc Lợi, quận Long Biên, Hà Nội

Chi nhánh Đà Nẵng: Số 20 Nguyễn Sinh Sắc, quận Liên Chiểu, Đà Nẵng

Chi nhánh TP HCM: số 84, đường 10, khu đô thị Vạn Phúc, Hiệp Bình Phước, Thủ Đức

Hotline: 0985 210 699

Trang web: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
