Máy phay thép: Giải pháp gia công cơ khí hiệu suất cao và chính xác
Bạn đang tìm hiểu về máy phay thép? Bài viết cung cấp cái nhìn chi tiết từ cấu tạo trục chính, nguyên lý cắt gọt đến cách phân loại máy phay CNC, máy phay giường. Giải pháp tối ưu để gia công thép khuôn mẫu và thép hợp kim cứng.
1. Tổng quan về nhu cầu gia công phay thép hiện nay
1.1. Vai trò của phay thép trong cơ khí chế tạo
Thép là vật liệu xương sống của ngành công nghiệp toàn cầu. Phay thép đóng vai trò trọng yếu trong việc tạo hình các chi tiết máy, từ những bề mặt phẳng đơn giản đến những biên dạng hình học phức tạp. Với khả năng bóc tách kim loại mạnh mẽ, phay thép giúp hoàn thiện các sản phẩm có độ bền cao, chịu tải tốt, phục vụ cho ngành ô tô, hàng không và xây dựng.
1.2. Đặc điểm vật liệu thép và yêu cầu khi gia công
Thép là hợp kim của sắt và carbon, nổi bật với độ cứng, độ bền kéo và khả năng chịu nhiệt lớn. Tuy nhiên, chính những ưu điểm này lại gây khó khăn khi gia công: lực cắt phát sinh rất lớn, nhiệt độ tại vùng cắt tăng nhanh dễ gây cháy dao. Yêu cầu đặt ra là hệ thống gia công phải có độ cứng vững cao, kiểm soát được sự biến dạng nhiệt và đảm bảo độ bóng bề mặt sau cắt.

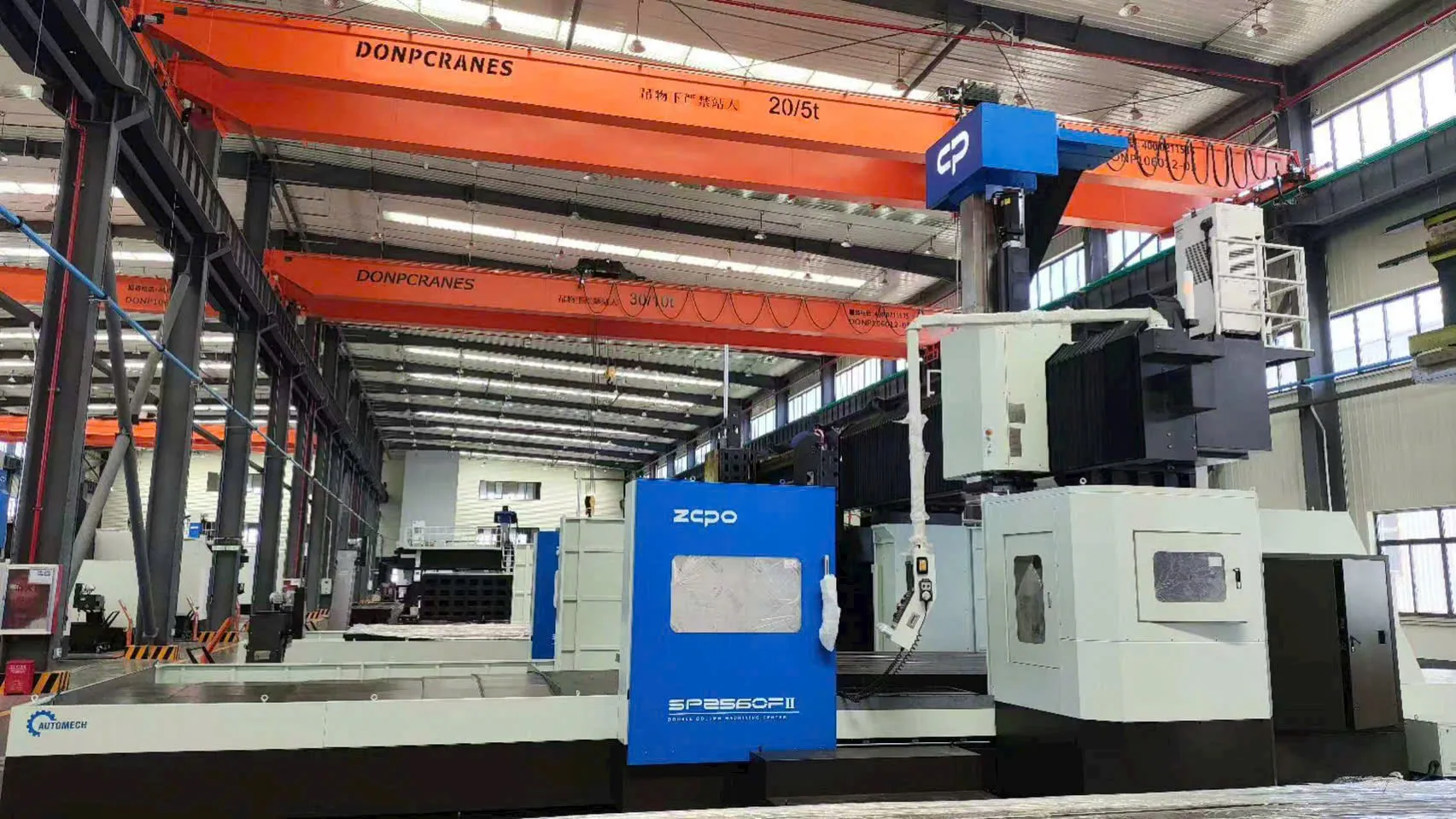

Hình ảnh máy phay thép dạng cổng do Automech cung cấp tới khách hàng Việt
1.3. Vì sao cần lựa chọn đúng máy phay chuyên dụng cho thép
Không phải máy phay nào cũng có thể gia công thép hiệu quả. Việc dùng máy phay nhôm (tốc độ cao nhưng lực yếu) để phay thép sẽ dẫn đến hiện tượng rung chấn ($chatter$), làm mẻ lưỡi cắt và gây hư hỏng ổ bi trục chính. Một chiếc máy chuyên dụng cho thép sẽ có mô-men xoắn lớn ở dải tốc độ thấp, giúp quá trình cắt diễn ra êm ái và bảo vệ tuổi thọ thiết bị.
2. Máy phay thép là gì?
2.1. Khái niệm máy phay thép trong gia công cơ khí
Máy phay thép là dòng máy công cụ sử dụng dao cắt nhiều lưỡi quay tròn để loại bỏ các lớp vật liệu trên phôi thép. Điểm đặc trưng của dòng máy này là kết cấu khung bệ cực kỳ nặng và hệ thống truyền động mạnh mẽ, được thiết kế riêng để khắc phục độ cứng đặc thù của các dòng thép hợp kim và thép công cụ.
2.2. Nguyên lý hoạt động cơ bản của máy phay
Nguyên lý cốt lõi dựa trên sự kết hợp giữa chuyển động chính (dao phay quay tròn quanh trục để tạo ra vận tốc cắt) và chuyển động chạy dao (phôi được gá trên bàn máy di chuyển theo các trục tọa độ X, Y, Z. Khi dao tiếp xúc với phôi, các lưỡi cắt sẽ thực hiện quá trình hớt phoi liên tục để tạo ra hình dáng mong muốn.
2.3. Sự khác biệt giữa phay thép và phay nhôm, gang
- Về lực cắt: Phay thép đòi hỏi lực cắt lớn nhất, tiếp theo là gang và cuối cùng là nhôm.
- Về tốc độ: Phay nhôm ưu tiên tốc độ trục chính rất cao (12,000 – 20,000 vòng/phút), trong khi phay thép cần sự ổn định ở dải tốc độ trung bình (1,000 – 8,000 vòng/phút).
- Về phoi: Phoi thép thường dai và nóng, cần hệ thống thoát phoi và làm mát mạnh mẽ, trong khi phay gang thường tạo phoi vụn và có tính tự bôi trơn nhờ graphite.

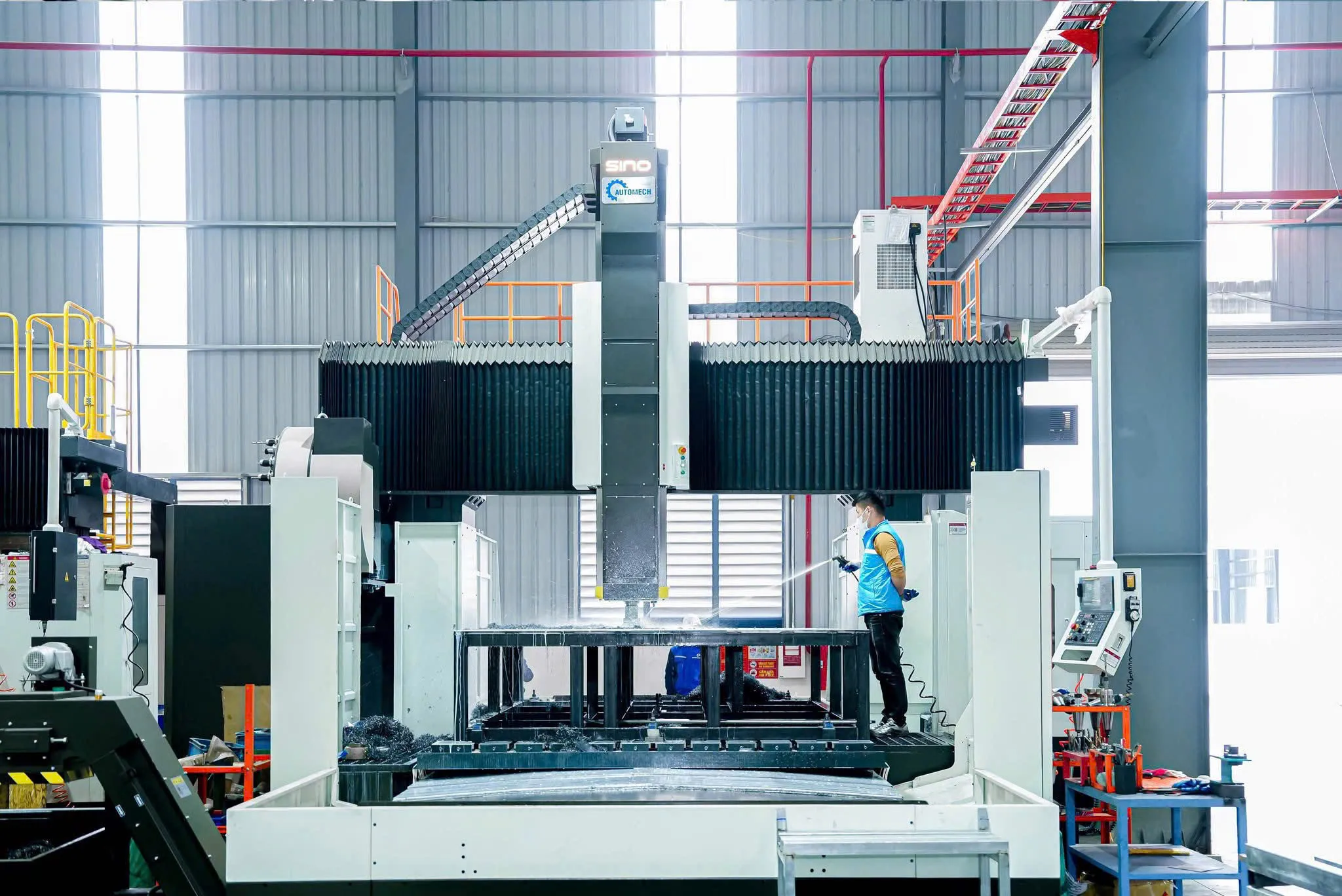

Máy phay thép khổ 4000*2500 của Zopo là sự lựa chọn hoàn hảo
3. Cấu tạo chính của máy phay thép
3.1. Thân máy & kết cấu khung chịu lực
3.1.1. Vật liệu thân máy
Thân máy thường được đúc từ Gang Meehanite hoặc gang xám cấp cao. Đây là loại vật liệu có khả năng hấp thụ rung động tuyệt vời, giúp máy giữ được độ ổn định ngay cả khi thực hiện các nguyên công phay thô phá (phay nặng).
3.1.2. Khả năng chống rung – chịu tải
Kết cấu khung thường được thiết kế dạng chữ C hoặc dạng khung cổng (Double\ Column) với các gân tăng cứng dày đặc bên trong. Điều này đảm bảo máy không bị vặn xoắn hoặc rung lắc dưới tác động của lực cắt hướng tâm lớn.
3.2. Trục chính (Spindle)

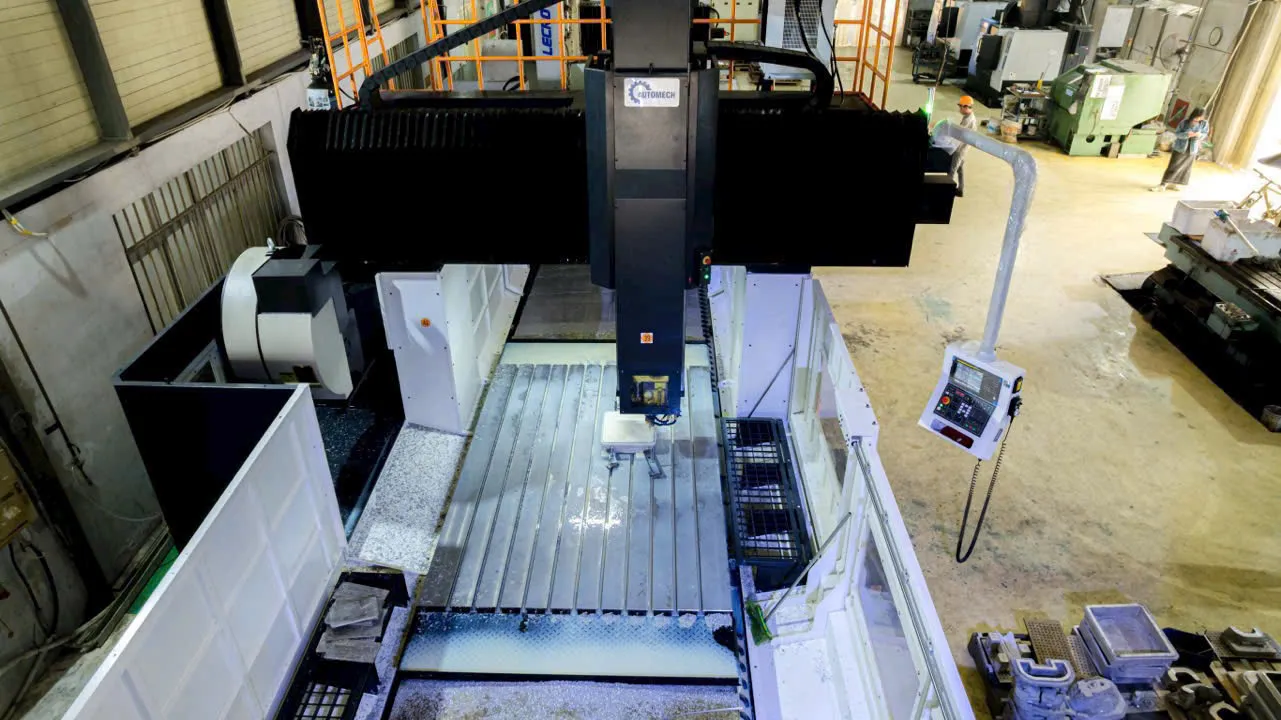

Trục chính của máy phay thép ZOPO thường sử dụng xuất xứ từ Đài Loan
3.2.1. Công suất và dải tốc độ
Đối với máy phay thép, trục chính thường có công suất từ 11kW đến 22kW. Hệ thống truyền động có thể là kiểu trực tiếp (Direct\ Drive) để phay tinh hoặc kiểu bánh răng (Gear-box) để nhân mô-men xoắn lên gấp nhiều lần khi phay phá thép cứng.
3.2.2. Độ cứng trục – độ chính xác
Trục chính được lắp đặt trên hệ thống vòng bi chính xác cao, có khả năng chịu tải trọng dọc trục và hướng tâm lớn, đảm bảo độ đảo trục chính (Run-out) luôn ở mức cực thấp (dưới 0.003mm).
3.3. Bàn máy & hệ thống dẫn hướng
3.3.1. Bàn máy chữ T
Bàn máy được đúc dày, bề mặt được mài phẳng và tôi cứng. Các rãnh chữ T giúp việc gá đặt ê tô, bàn xoay hoặc đồ gá chuyên dụng trở nên dễ dàng và cực kỳ chắc chắn.
3.3.2. Ray trượt – vitme bi
Sử dụng hệ thống vitme bi cấp chính xác C3 trở lên để đảm bảo độ rơ bằng không. Hệ thống dẫn hướng có thể là ray trượt vuông (Linear Guide) cho tốc độ di chuyển nhanh hoặc băng dẫn hướng dạng khối (Box Way) để tối ưu khả năng chịu lực cắt nặng.
3.4. Hệ thống điều khiển
3.4.1. Điều khiển cơ – bán tự động
Sử dụng các tay quay và thước hiển thị số (DRO). Loại này phù hợp cho việc sửa chữa chi tiết nhỏ, gia công đơn chiếc hoặc đào tạo nghề.
3.4.2. Điều khiển CNC
Sử dụng các hệ điều hành thông minh như Fanuc, Mitsubishi, hoặc Siemens. Hệ thống CNC cho phép lập trình các đường chạy dao phức tạp, bù sai số tự động và kiểm soát hoàn toàn quy trình gia công với độ chính xác tuyệt đối.
4. Nguyên lý hoạt động khi phay thép
4.1. Quá trình cắt gọt vật liệu thép

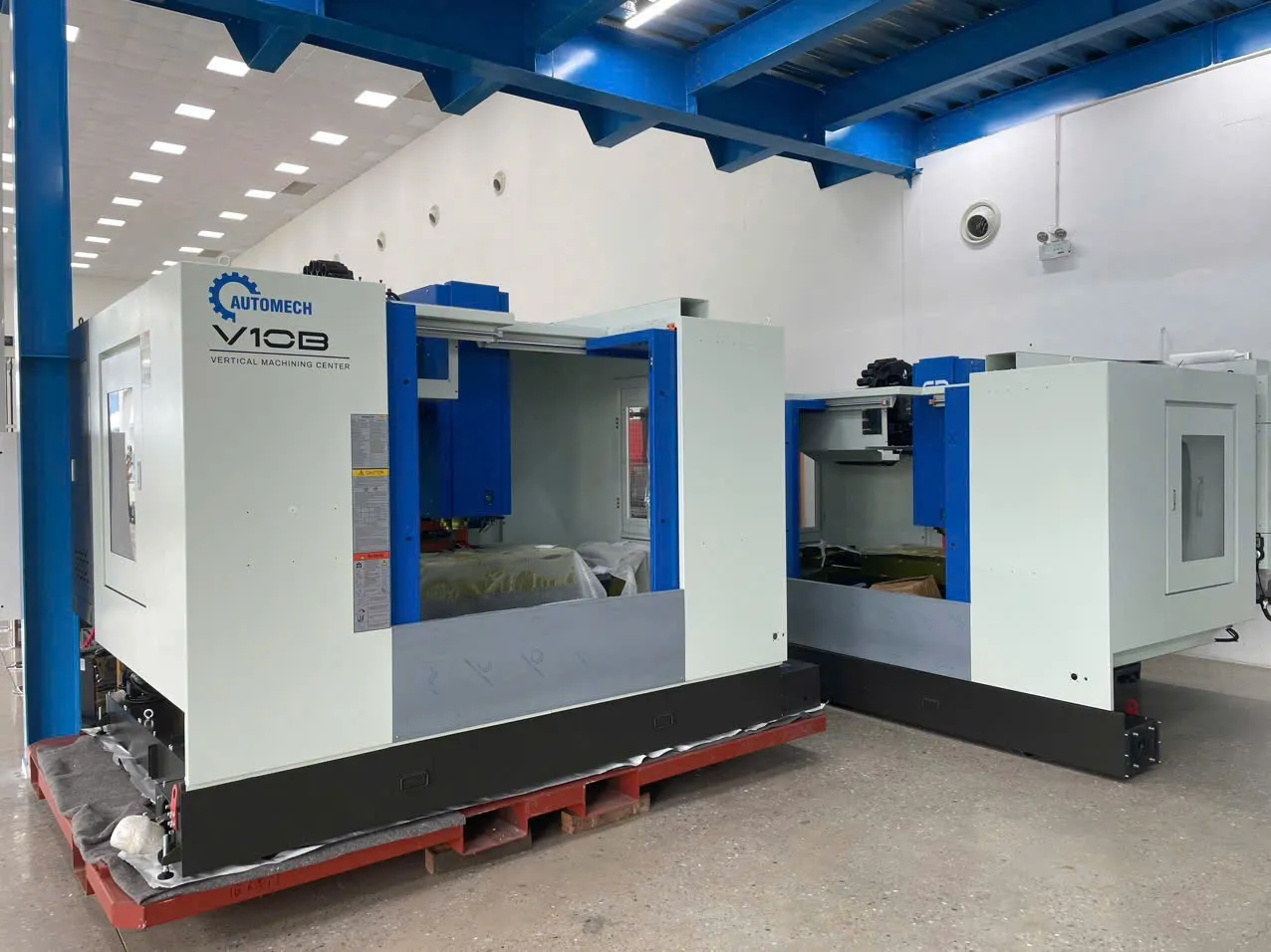

Máy phay thép luôn sẵn hàng tại TTDM của Automech
Khi lưỡi cắt của dao phay tiến vào phôi thép, nó sẽ nén lớp kim loại cho đến khi ứng suất vượt quá độ bền trượt của thép, từ đó hình thành phoi. Quá trình này tiêu tốn năng lượng rất lớn và sinh nhiệt tại vùng tiếp xúc.
4.2. Các dạng chuyển động chính của máy phay
- Chuyển động quay: Là chuyển động của trục chính mang theo dao phay.
- Chuyển động tịnh tiến: Di chuyển bàn máy hoặc đầu trục chính theo các phương X, Y, Z.
- Chuyển động nội suy: Sự phối hợp đồng thời giữa các trục để tạo ra các đường chéo, đường tròn hoặc mặt cong 3D.
4.3. Kiểm soát tốc độ – lượng chạy dao – chiều sâu cắt
Ba thông số này quyết định hiệu suất gia công:
- Tốc độ cắt (V_c): Tốc độ dài của lưỡi cắt, tính theo mét/phút.
- Lượng chạy dao (f): Khoảng cách dịch chuyển của bàn máy trên mỗi vòng quay hoặc mỗi răng dao.
- Chiều sâu cắt (a_p): Độ dày lớp kim loại được bóc đi trong một lần chạy dao.
4.4. Vai trò của dung dịch làm mát khi phay thép
Dung dịch làm mát (tưới nguội) đóng vai trò cực kỳ quan trọng:
- Hạ nhiệt nhanh chóng để bảo vệ lưỡi cắt khỏi bị cháy.
- Làm giảm hệ số ma sát.
- Cuốn trôi phoi ra khỏi vùng cắt, ngăn chặn việc phoi kẹt gây hỏng bề mặt chi tiết.
5. Các loại máy phay thép phổ biến hiện nay

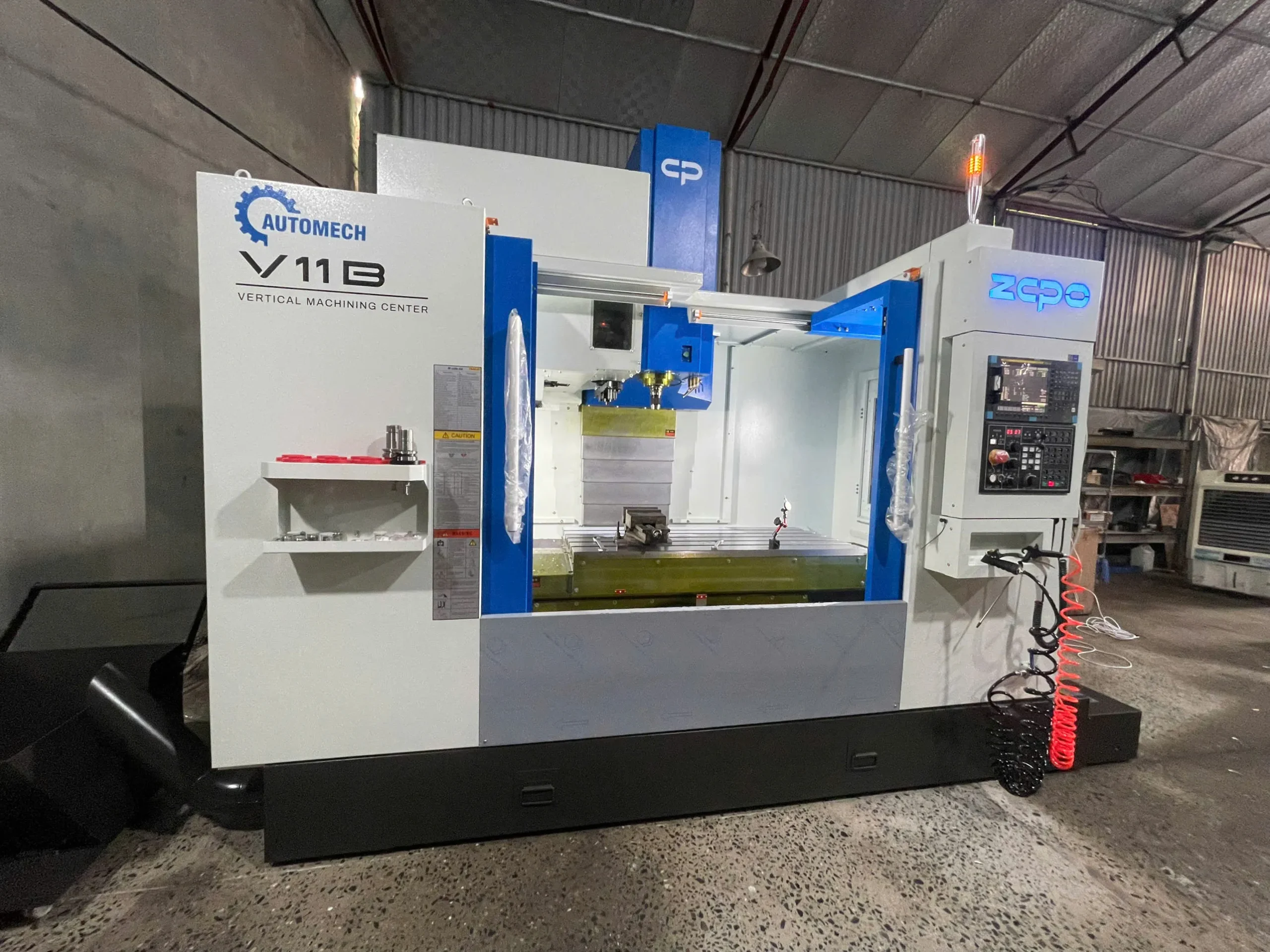

Máy phay thép được nhiều khách hàng tin dùng
5.1. Máy phay cơ gia công thép
Là dòng máy vận hành thủ công, kết cấu đơn giản nhưng cực kỳ bền bỉ. Máy phay cơ vẫn rất được ưa chuộng trong các xưởng bảo trì, sửa chữa nhờ chi phí vận hành thấp và tính linh hoạt.
5.2. Máy phay CNC chuyên phay thép
Đây là dòng máy sở hữu công nghệ đột phá nhất hiện nay. Mọi chuyển động được điều khiển bằng máy tính, giúp đạt độ chính xác lặp lại cực cao, thích hợp cho sản xuất hàng loạt các chi tiết máy đòi hỏi dung sai chặt chẽ.
5.3. Máy phay đứng
Đặc trưng bởi trục chính nằm thẳng đứng. Đây là dòng máy phổ biến nhất, phù hợp cho hầu hết các nguyên công phay mặt phẳng, phay hốc (pocket) và khoan lỗ trên phôi thép.
5.4. Máy phay ngang
Trục chính nằm ngang, bàn máy thường có khả năng xoay. Máy phay ngang cực kỳ mạnh mẽ trong việc gia công các chi tiết thép khối lượng lớn, nhiều mặt và có khả năng thoát phoi tự nhiên rất tốt nhờ trọng lực.
5.5. Trung tâm gia công phay thép nhiều trục
Bao gồm các dòng máy 4 trục, 5 trục. Khả năng gia công đồng thời nhiều hướng giúp hoàn thiện các chi tiết có độ phức tạp cao như cánh tuabin, vỏ động cơ hay các loại khuôn mẫu siêu chính xác chỉ trong một lần gá.
6. Dao phay và phụ kiện dùng cho phay thép

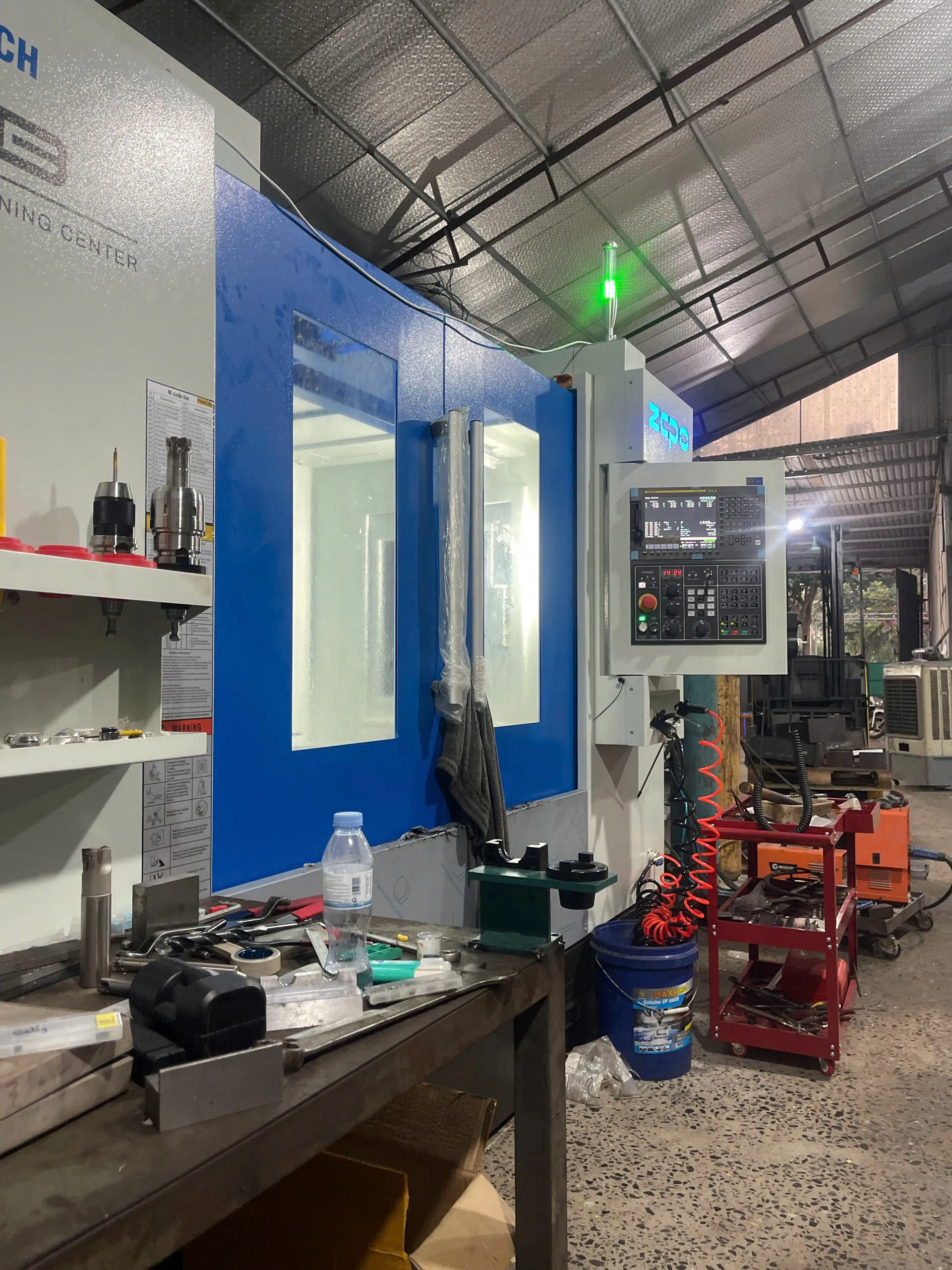

Máy phay thép thường sử dụng nhưng tool có độ cứng vững cao
6.1. Các loại dao phay thép thông dụng
6.1.1. Dao phay ngón (End mill)
Sử dụng để phay rãnh, tạo hốc và phay vai. Dao phay ngón cho thép thường có số răng ít hơn (2-4 răng) để tạo không gian chứa phoi lớn.
6.1.2. Dao phay mặt (Face mill)
Có đường kính lớn, gắn các mảnh hợp kim (Insert). Dùng để gia công các bề mặt phẳng rộng với tốc độ cao và năng suất lớn.
6.2. Vật liệu dao phay phù hợp cho thép
Phổ biến nhất là dao hợp kim cứng (Carbide) có lớp phủ chịu nhiệt như AlTiN hoặc TiAlN. Đối với thép quá cứng sau nhiệt luyện, có thể sử dụng dao gốm (Ceramic) hoặc dao kim cương nhân tạo.
6.3. Đồ gá – ê tô – đầu kẹp dao
Hệ thống đồ gá phải đảm bảo độ kẹp chặt tuyệt đối. Đầu kẹp dao thường dùng chuẩn BT40 hoặc BT50 với công nghệ kẹp thủy lực hoặc kẹp nhiệt để giảm độ đảo dao.
6.4. Ảnh hưởng của dao phay đến chất lượng bề mặt
Độ sắc bén của lưỡi cắt và độ ổn định của cán dao quyết định độ nhám bề mặt ($R_a$). Dao mòn không chỉ làm giảm độ bóng mà còn gây ra hiện tượng biến cứng bề mặt, gây khó khăn cho các công đoạn gia công tiếp theo.
7. Ưu điểm khi sử dụng máy phay chuyên gia công thép

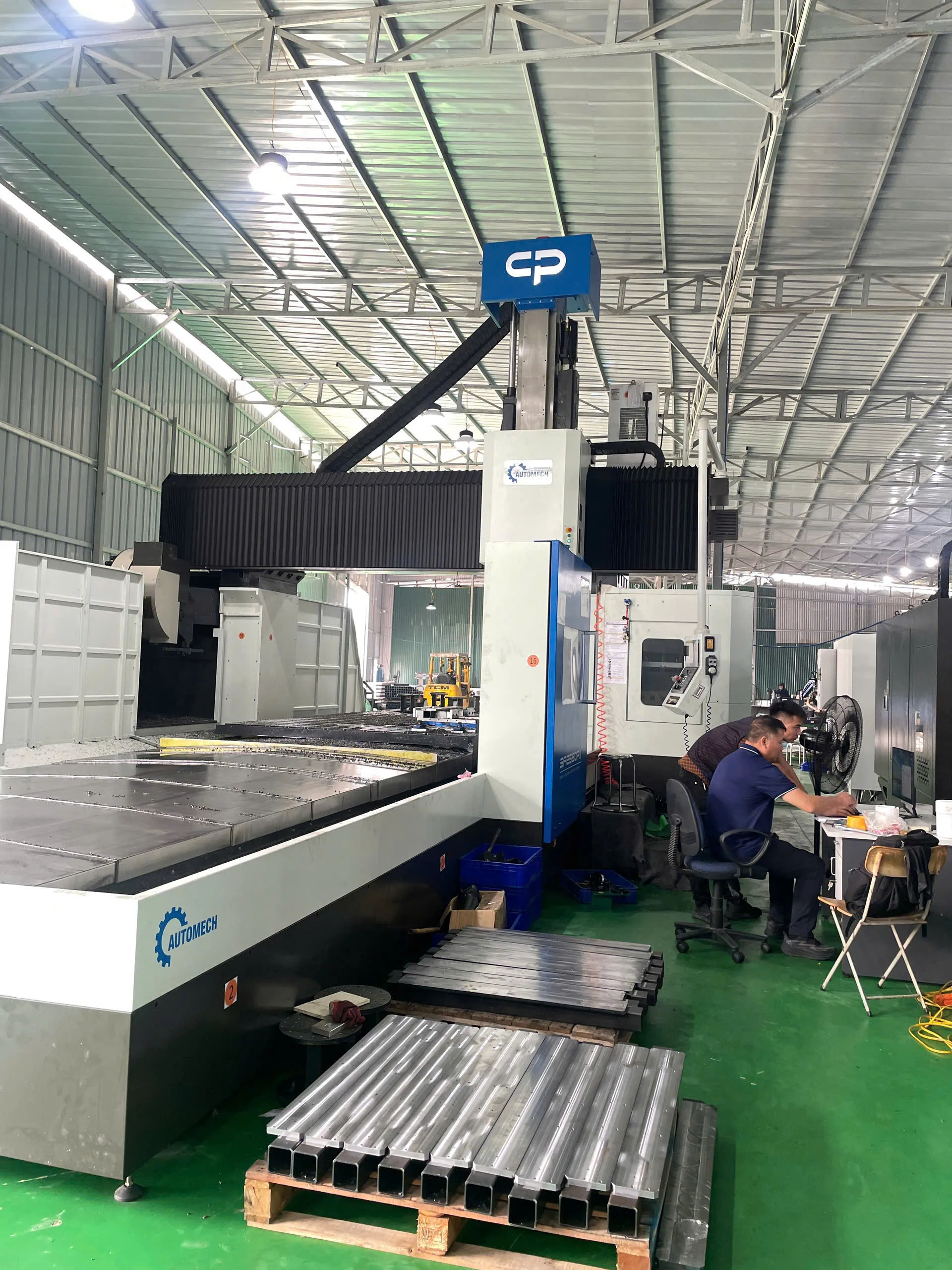

Máy phay thép có khung máy chắc chắn giúp đảm bảo sai số thấp
7.1. Độ chính xác cao
Nhờ kết cấu vững chắc và hệ thống điều khiển thông minh, máy có khả năng duy trì dung sai kích thước ở mức cực nhỏ, thường là 0.005mm đối với máy CNC.
7.2. Gia công được thép cứng, thép hợp kim
Máy có đủ mô-men xoắn và công suất để cắt gọt các loại thép cứng như thép khuôn SKD11, thép không gỉ 304 hay các loại thép hợp kim chịu lực khác.
7.3. Độ ổn định trong sản xuất liên tục
Máy chuyên dụng được thiết kế để chịu tải nhiệt và tải cơ học lớn trong thời gian dài, giúp doanh nghiệp vận hành sản xuất 24/7 mà không lo ngại về vấn đề sai lệch thông số.
7.4. Tăng năng suất – giảm sai hỏng
Tốc độ cắt cao, khả năng thay dao tự động và lập trình chính xác giúp rút ngắn chu kỳ gia công, đồng thời giảm thiểu tối đa các sai hỏng do yếu tố con người.
8. Ứng dụng thực tế của máy phay thép

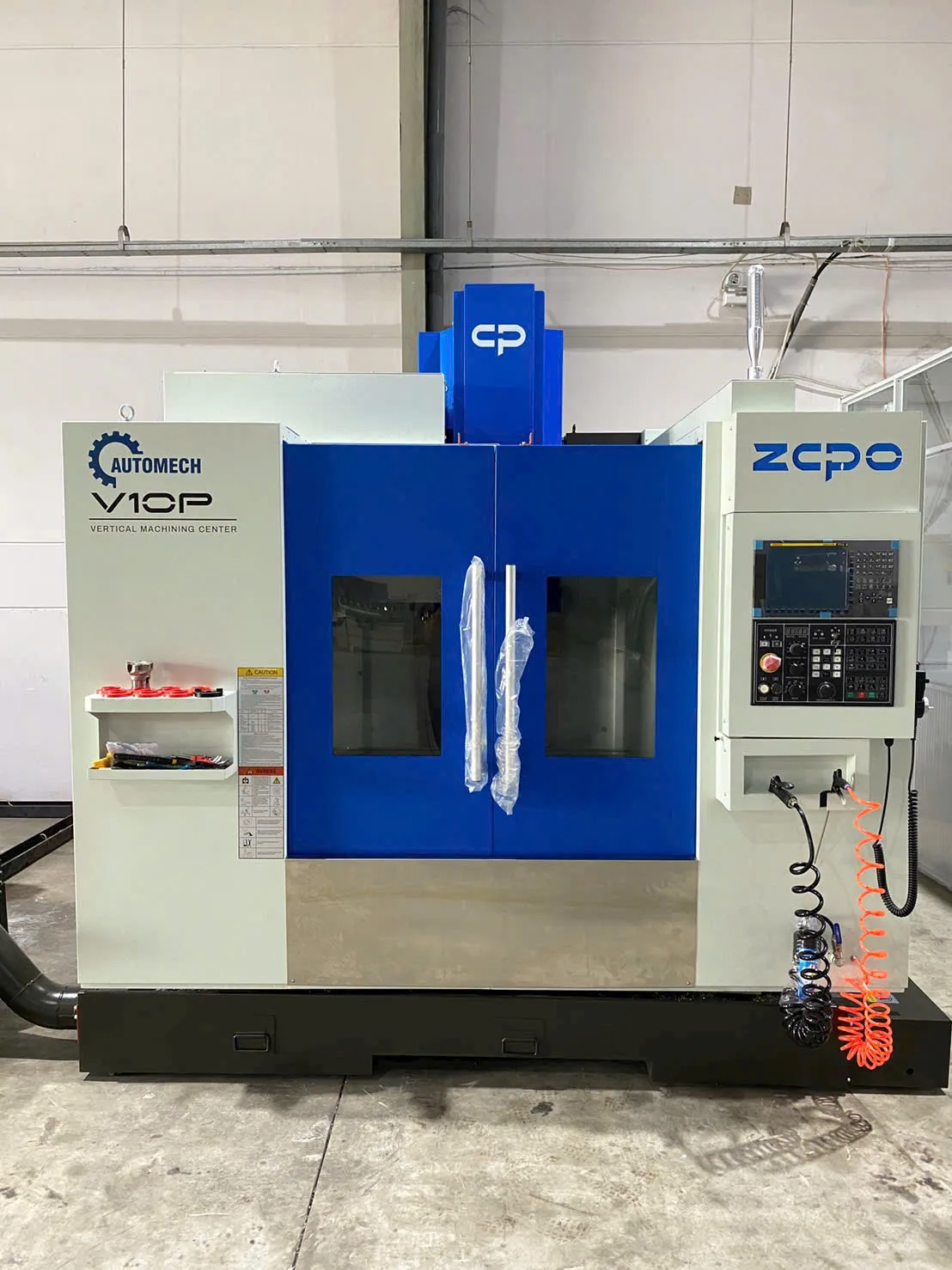

Tùy vào nhu cầu của khách hàng chúng tôi sẽ tư vấn máy phay thép cụ thể
8.1. Gia công khuôn mẫu
Sản xuất các khuôn ép nhựa, khuôn đúc áp lực, khuôn dập thân xe ô tô. Đây là lĩnh vực đòi hỏi máy phay phải có độ chính xác bề mặt cực cao.
8.2. Chế tạo chi tiết máy, đồ gá
Tạo ra các chi tiết truyền động như bánh răng, trục khuỷu, các loại đồ gá kiểm tra và đồ gá lắp ráp trong các nhà máy sản xuất linh kiện.
8.3. Gia công kết cấu thép chính xác
Ứng dụng trong việc phay các mặt bích, khớp nối chịu lực cao cho các công trình dầu khí, thủy điện và kết cấu cầu đường.
8.4. Ứng dụng trong cơ khí chính xác & công nghiệp phụ trợ
Sản xuất các linh kiện nhỏ nhưng phức tạp cho ngành y tế, điện tử và các bộ phận hỗ trợ trong dây chuyền sản xuất tự động.
9. Tiêu chí lựa chọn máy phay thép phù hợp

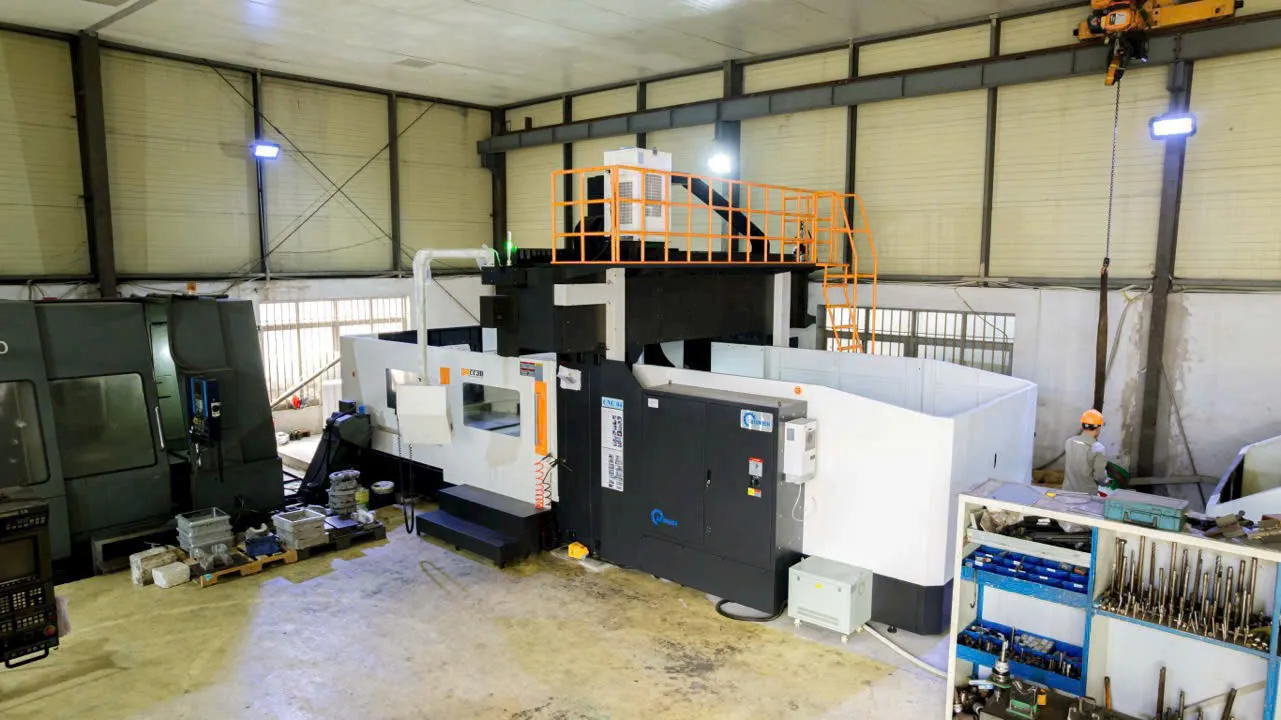

Máy phay thép dạng phay giường cho phép bạn gia công mặt hàng lớn
9.1. Loại thép cần gia công (thép thường, thép tôi…)
Nếu phay thép mềm (S45C), có thể chọn máy có công suất vừa phải. Nếu thường xuyên phay thép tôi (HRC > 50), bắt buộc phải chọn máy có trục chính cực khỏe và hệ thống chống rung tối tân.
9.2. Kích thước & trọng lượng phôi
Hành trình máy (Travel) phải lớn hơn kích thước phôi ít nhất 10-20% để đảm bảo không gian di chuyển của dao. Đồng thời, tải trọng bàn máy phải chịu được trọng lượng của phôi thép.
9.3. Công suất trục chính & độ cứng máy
Hãy kiểm tra thông số mô-men xoắn tại tốc độ thấp. Một thân máy nặng (ví dụ máy nặng hơn 5 tấn cho hành trình 1 mét) sẽ tốt hơn cho việc gia công thép nặng.
9.4. Yêu cầu độ chính xác & năng suất
Với hàng loạt sản phẩm, hãy chọn máy CNC có tốc độ thay dao nhanh. Với gia công đơn chiếc chính xác cao, hãy chú trọng vào hệ thống thước quang và kiểm soát nhiệt độ.
9.5. Ngân sách đầu tư & chi phí vận hành
Cần tính toán tổng chi phí sở hữu (TCO), bao gồm giá máy, chi phí điện năng, phụ tùng thay thế và dịch vụ hậu mãi. Đôi khi máy giá cao nhưng hiệu quả vận hành lại giúp thu hồi vốn nhanh hơn.
10. Giải pháp máy phay thép tại Automech

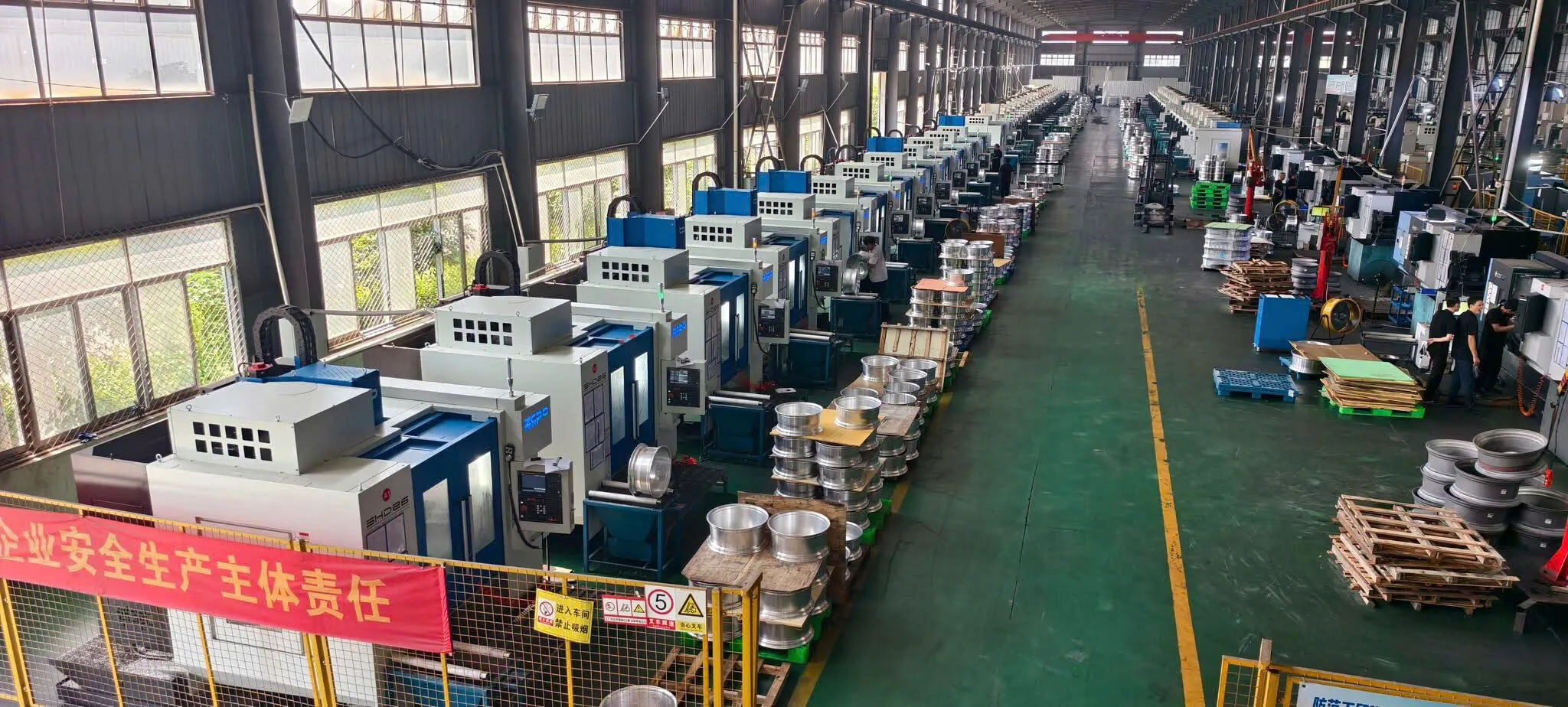

Máy phay thép được Automech cung cấp hàng loạt cho doanh nghiệp sản xuất vành xe ô tô
10.1. Danh mục máy phay cơ & CNC gia công thép
Automech cung cấp một hệ sinh thái máy phay đa dạng: từ máy phay vạn năng Đài Loan đến các trung tâm gia công CNC cao cấp từ Nhật Bản, Châu Âu, đáp ứng mọi quy mô sản xuất từ xưởng nhỏ đến nhà máy lớn.
10.2. Tư vấn cấu hình theo từng bài toán sản xuất
Chúng tôi không chỉ trao đi sản phẩm, mà còn mang lại giá trị vận hành tối ưu. Đội ngũ chuyên gia của Automech sẽ phân tích phôi, quy trình gia công của bạn để tư vấn dòng máy có cấu hình tối ưu nhất, giúp tránh lãng phí đầu tư.
10.3. Hỗ trợ lắp đặt – đào tạo – bảo trì
Dịch vụ trọn gói từ khâu vận chuyển, lắp đặt tại xưởng, đến việc đào tạo vận hành chuyên sâu cho công nhân. Hệ thống bảo trì định kỳ giúp máy luôn vận hành ở trạng thái tốt nhất.
10.4. Chính sách bảo hành & hậu mãi
Tại Automech, chúng tôi cam kết chính sách bảo hành dài hạn và linh hoạt. Kho linh kiện luôn sẵn có cùng đội ngũ kỹ thuật trực chiến 24/7, đảm bảo dây chuyền sản xuất của khách hàng không bao giờ bị gián đoạn.
