Máy phay CNC khuôn mẫu chính xác cao cho ngành chế tạo
Trong lĩnh vực chế tạo khuôn mẫu, yếu tố quyết định năng lực cạnh tranh của doanh nghiệp không chỉ là tay nghề kỹ sư mà còn là máy phay CNC — thiết bị quyết định tốc độ, độ chính xác và khả năng đáp ứng biên dạng phức tạp. Đầu tư thông minh vào máy phay CNC khuôn mẫu phù hợp cùng với nhà phân phối có hỗ trợ kỹ thuật tốt giúp doanh nghiệp rút ngắn thời gian sản xuất, giảm chi phí gia công ngoài và nâng chất lượng khuôn lên tầm xuất khẩu.

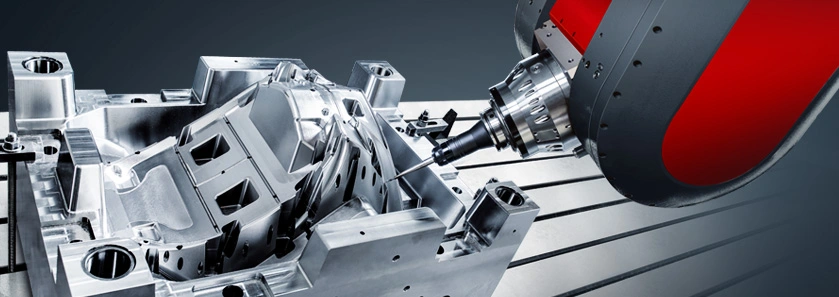

Chi tiết khuôn được gia công trên máy phay CNC khuôn mẫu chuyên dụng của AWEA loại 5 trục
1. Phay CNC khuôn mẫu là gì? Ứng dụng trong công nghiệp khuôn mẫu
1.1. Định nghĩa phay CNC khuôn mẫu
Phay CNC khuôn mẫu là quá trình gia công chính xác các chi tiết khuôn trên máy phay điều khiển số (CNC) theo chương trình CAM, tạo ra biên dạng, rãnh và hốc với dung sai rất nhỏ và độ lặp lại cao.

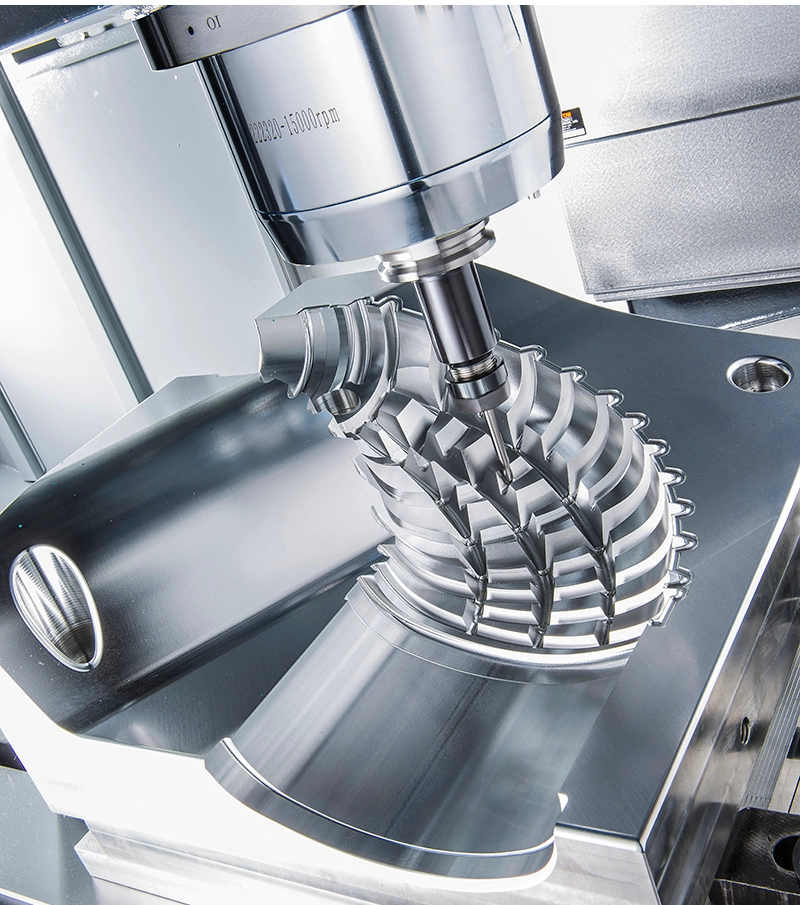

Chi tiết khuôn được gia công trên máy phay CNC khuôn mẫu chuyên dụng của AWEA
1.2. Ứng dụng trong sản xuất
Máy phay CNC khuôn mẫu được xem là “trái tim” trong ngành chế tạo khuôn vì hầu hết các loại khuôn đều cần tới quá trình phay thô – phay tinh để định hình bề mặt và biên dạng chính xác. Ứng dụng trải rộng ở nhiều phân khúc công nghiệp:
Khuôn ép nhựa
- Sản xuất chi tiết nhựa cho ô tô – xe máy (cản, tay nắm, bảng taplo, vỏ cụm đèn).
- Điện tử – điện gia dụng: vỏ điện thoại, laptop, linh kiện nhựa kỹ thuật, công tắc, ổ cắm.
- Y tế & thực phẩm: hộp, ống tiêm, chai lọ y tế, bao bì nhựa an toàn.
- Điểm đặc trưng: yêu cầu độ bóng bề mặt rất cao (Ra ≤ 0.2 µm) để sản phẩm ép ra đạt tính thẩm mỹ.
Khuôn đúc nhôm/đúc áp lực
- Gia công khuôn cho vỏ động cơ, linh kiện ô tô – xe máy, khung nhôm thiết bị điện tử.
- Yêu cầu máy CNC có spindle công suất lớn, kết cấu cứng vững để phay thô thép khuôn cứng (H13, SKD61) và tạo lòng khuôn chịu được áp lực đúc cao.
- Khuôn dập nguội kim loại tấm
- Sản xuất khuôn dập liên hoàn, khuôn cắt – uốn cho chi tiết thép tấm trong ngành ô tô, gia dụng, thiết bị điện.
- Yêu cầu phay CNC có khả năng gia công biên dạng sâu, khe hẹp, đảm bảo độ chính xác cao để khuôn làm việc ổn định hàng triệu chu kỳ.
- Khuôn đùn nhựa, cao su
- Ứng dụng cho sản xuất gioăng cao su, ống dẫn, ống y tế, dây điện, profile nhựa kỹ thuật.
- Yêu cầu CNC gia công biên dạng dài, đồng nhất, độ chính xác lặp lại cao để sản phẩm ép đùn ra không bị sai lệch kích thước.
Nhờ sự linh hoạt trong việc gia công nhiều loại vật liệu khuôn (thép, nhôm, đồng, vật liệu phủ cứng) và khả năng tái tạo biên dạng phức tạp, phay CNC đã trở thành công nghệ không thể thay thế trong ngành sản xuất khuôn, đặc biệt ở các ngành công nghiệp yêu cầu sản lượng lớn và độ chính xác cao.
Máy phay CNC tốc độ cao AWEA F16 chuyên dùng cho gia công khuôn mẫu chính xác cao
2. Quy trình phay CNC khuôn mẫu chuẩn xưởng cơ khí
2.1. Thiết kế khuôn trên phần mềm CAD/CAM
Thiết kế 3D trên CAD, lập trình trên CAM để sinh đường chạy dao tối ưu.
2.2. Xuất chương trình G-code phay CNC
CAM xuất G-code thích ứng với controller, tối ưu tốc độ, bước tiến và bù dao.
2.3. Chuẩn bị phôi, gá đặt trên bàn máy CNC
Chọn vật liệu (P20, SKD11, H13, NAK80…), gia công thô phôi và gá chặt bằng đồ gá chuyên dụng.
2.4. Tiến hành phay thô, phay tinh khuôn mẫu
- Phay thô: loại bỏ lượng dư lớn.
- Phay tinh: dùng dao nhỏ/dao cầu để đạt dung sai và độ bóng yêu cầu.
2.5. Kiểm tra, đo kiểm chất lượng khuôn sau gia công
Kiểm tra kích thước bằng CMM, đo độ nhám, đối chiếu CAD để đảm bảo tiêu chuẩn trước khi thử khuôn.

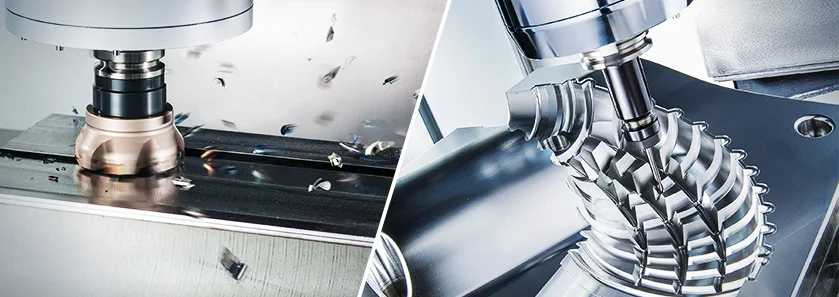

Gia công phay CNC chi tiết từ đơn giản đến phức tạp
3. Ưu điểm khi sử dụng phay CNC khuôn mẫu
3.1. Độ chính xác cao, sai số nhỏ, bề mặt đẹp
Máy phay CNC có khả năng gia công với dung sai chỉ ±0.003–0.005 mm, đáp ứng các yêu cầu khắt khe của khuôn ép nhựa, khuôn dập nguội hoặc khuôn đúc áp lực. Ngoài ra, nhờ lập trình CAM và điều khiển số, bề mặt sau khi phay tinh đạt độ nhám Ra ≤ 0.2–0.4 µm, hạn chế đáng kể khâu mài – đánh bóng thủ công. Điều này không chỉ giúp nâng cao thẩm mỹ bề mặt sản phẩm nhựa, mà còn tăng độ kín khít, hạn chế ba via trong sản xuất hàng loạt.
3.2. Gia công được biên dạng phức tạp, khe rãnh nhỏ
Phay CNC cho phép xử lý biên dạng 3D phức tạp, hốc sâu, rãnh hẹp, góc lượn vi mô mà phương pháp thủ công hoặc máy truyền thống khó có thể thực hiện. Với sự hỗ trợ của dao cầu, dao nhỏ, kết hợp lập trình CAM đa trục (3–5 trục), máy có thể gia công bề mặt nghiêng, xoắn, cong tự do thường gặp trong khuôn ép nhựa ô tô, khuôn đèn, khuôn y tế hoặc khuôn mẫu có yêu cầu tạo hình mỹ thuật cao.
3.3. Tiết kiệm thời gian so với gia công thủ công
Một bộ khuôn phức tạp nếu làm thủ công có thể kéo dài nhiều tuần, nhưng với phay CNC, thời gian chế tạo có thể rút ngắn 40–60%, giúp doanh nghiệp tăng tốc độ ra sản phẩm mới. Ngoài ra, máy CNC có thể hoạt động liên tục 24/7, giảm phụ thuộc vào tay nghề thợ bậc cao, đồng thời đảm bảo tính ổn định và đồng nhất giữa các lần gia công. Đây là lợi thế lớn trong ngành khuôn vốn chịu áp lực tiến độ khắt khe từ khách hàng.
3.4. Tăng tuổi thọ khuôn, đảm bảo năng suất sản xuất
Một khuôn có bề mặt gia công chính xác và độ bóng tốt sẽ giảm mài mòn khi ép/dập, kéo dài tuổi thọ làm việc. Điều này giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì, sửa chữa và tránh gián đoạn dây chuyền sản xuất. Ngoài ra, khuôn chuẩn xác còn giúp giảm lỗi sản phẩm, nâng cao tỷ lệ đạt ngay từ lần ép đầu tiên, từ đó tối ưu năng suất và chất lượng trong suốt vòng đời dự án.

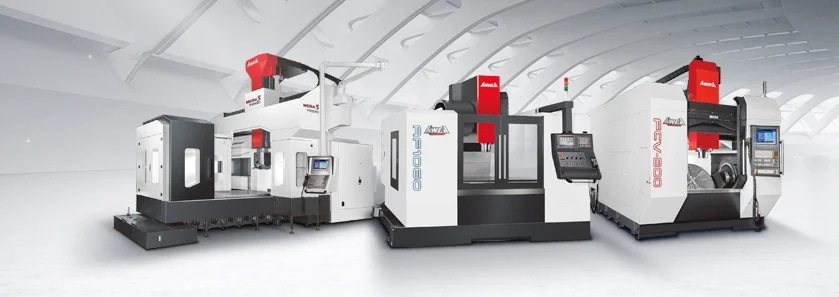

Máy phay CNC khuôn mẫu của thương hiệu AWEA là sự lựa chọn hàng đầu cho chất lượng và hiệu quả
4. Máy phay CNC khuôn mẫu – Yếu tố quan trọng quyết định chất lượng khuôn
4.1. Cấu hình máy phay CNC khuôn mẫu phù hợp
Thân máy cứng, dẫn hướng tải lớn, spindle BT40/BT50 phù hợp khối lượng gia công.
4.2. Sử dụng phần mềm CAM hỗ trợ tối ưu đường chạy dao
Giúp giảm rung, tối ưu lực cắt, tăng tuổi thọ dao và tận dụng tối đa năng lực máy.
4.3. Hệ thống làm mát, bôi trơn khi gia công khuôn
Làm mát áp suất cao hoặc dầu giúp ổn định nhiệt và nâng cao chất lượng bề mặt.
5. Các loại khuôn mẫu thường gia công bằng phay CNC
5.1. Khuôn ép nhựa
Khuôn nhựa là loại phổ biến nhất, ứng dụng trong cả hàng gia dụng (hộp nhựa, vỏ đồ điện, nắp chai…) lẫn công nghiệp (linh kiện ô tô, thiết bị y tế, khay điện tử). Phay CNC giúp đảm bảo biên dạng hốc khuôn sắc nét, bề mặt bóng mịn, giảm thiểu công đoạn mài thủ công. Với những khuôn nhựa phức tạp như cụm đèn xe hơi hoặc vỏ thiết bị điện tử, máy CNC 5 trục cho phép gia công các bề mặt cong tự do mà vẫn duy trì dung sai chặt chẽ.
5.2. Khuôn đúc nhôm, khuôn đúc áp lực
Đây là loại khuôn dùng cho sản xuất vỏ động cơ, hộp số, chi tiết kết cấu ô tô, máy công nghiệp. Đặc thù của khuôn này là kích thước lớn, chịu lực dập ép mạnh, vật liệu thường là thép hợp kim cứng (H13, SKD61). Máy phay CNC công suất cao với spindle BT50, bàn máy tải trọng lớn sẽ phù hợp để phay thô nhanh, ổn định mà vẫn đảm bảo độ chính xác cao khi phay tinh. Việc ứng dụng CNC giúp rút ngắn thời gian gia công thô, giảm outsourcing và tăng khả năng tự chủ sản xuất cho các xưởng khuôn.
5.3. Khuôn dập nguội kim loại
Khuôn dập nguội được sử dụng để sản xuất chi tiết kim loại tấm như vỏ linh kiện điện tử, panel, chi tiết kết cấu nhẹ. Với yêu cầu cắt, uốn, định hình chính xác, phay CNC giúp gia công các lưỡi cắt, chày, cối với độ chính xác cao, đảm bảo độ bền và tuổi thọ khuôn. Ngoài ra, nhờ khả năng gia công các biên dạng rãnh nhỏ và mặt phẳng chính xác, CNC giúp giảm mài mòn trong quá trình dập hàng loạt.
5.4. Khuôn đùn nhựa, khuôn cao su
Ứng dụng trong sản xuất gioăng, ống dẫn, profile nhựa, cao su kỹ thuật. Loại khuôn này đòi hỏi bề mặt kín khít, biên dạng chuẩn xác để đảm bảo chất lượng sản phẩm liên tục. Phay CNC cho phép gia công chính xác các kênh dẫn nhựa/cao su, đồng thời rút ngắn thời gian chế tạo so với gia công thủ công. Với các sản phẩm kỹ thuật cao (gioăng xe hơi, ống kỹ thuật y tế), độ chính xác và độ lặp lại của CNC là yếu tố quyết định.

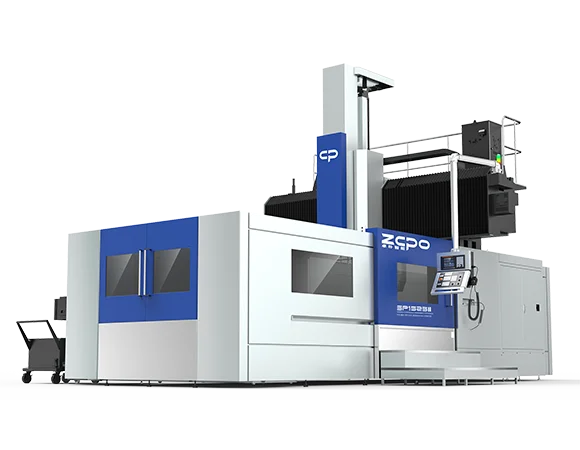

Máy phay CNC ZOPO SP1525II phù hợp gia công chi tiết khuôn mẫu cỡ lớn
6. Chi phí phay CNC khuôn mẫu – Báo giá tham khảo
Chi phí gia công khuôn bằng CNC phụ thuộc vào kích thước khuôn, độ phức tạp biên dạng, loại vật liệu và số trục máy sử dụng. Ngoài ra, thời gian lập trình CAM và cấu hình máy CNC (spindle, bàn máy, magazine dao) cũng ảnh hưởng trực tiếp đến giá thành.
- Khuôn nhựa nhỏ: khoảng 15 – 60 triệu VNĐ/khuôn, phù hợp với sản phẩm tiêu dùng, linh kiện điện tử.
- Khuôn đúc nhôm/áp lực: khoảng 40 – 250 triệu VNĐ/khuôn, thường dùng trong ô tô, xe máy, thiết bị công nghiệp.
- Khuôn dập nguội, khuôn cao su, khuôn đùn: giá dao động tùy vật liệu và biên dạng, nhưng nhìn chung chi phí sẽ cao hơn nếu yêu cầu độ chính xác hoặc độ bóng bề mặt khắt khe.
Doanh nghiệp khi tính chi phí đầu tư khuôn cần cân nhắc: giá gia công một lần không quan trọng bằng tuổi thọ khuôn và độ ổn định trong sản xuất hàng loạt. Một khuôn được gia công trên máy CNC chất lượng cao có thể vận hành hàng trăm nghìn chu kỳ mà ít phải sửa chữa, từ đó giảm tổng chi phí sở hữu (TCO) trong dài hạn.

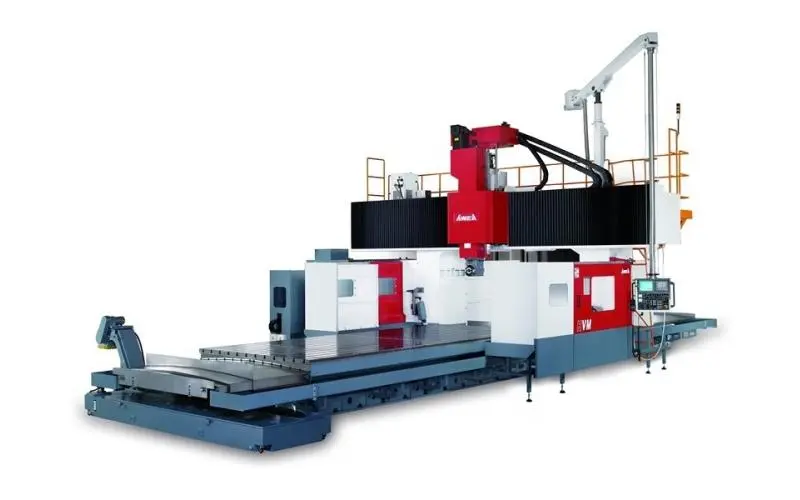

Máy phay CNC cỡ lớn AWEA HVM-4025
7. Thương hiệu máy CNC khuôn mẫu tiêu biểu
7.1. AWEA – Dòng máy cho khuôn lớn, dập, đúc
AWEA phù hợp gia công khuôn kích thước lớn nhờ kết cấu đúc cứng, bàn tải trọng cao và spindle BT40/BT50 công suất lớn. Ưu điểm là khả năng phay thô nhanh, ổn định trên thép cứng, rapid feed lớn và tool magazine dung lượng cao. Doanh nghiệp sản xuất khuôn dập hoặc đúc nặng thường lựa chọn AWEA để giảm outsourcing cho bước phay thô.
7.2. ZOPO – Dòng máy tốc độ cao cho khuôn nhựa nhỏ
ZOPO tập trung vào các model tốc độ cao, phù hợp gia công khuôn nhựa nhỏ, chi tiết yêu cầu bề mặt mịn và dung sai chặt. Spindle tốc độ cao, khả năng tăng tốc tốt cho gia công 3D, giảm công đoạn mài thủ công. Các model 3–5 trục hỗ trợ gia công biên dạng phức tạp, đặc biệt hiệu quả trong khuôn nhựa và prototype.
7.3. Chiến lược ứng dụng thực tế
AWEA phù hợp cho phay thô, chi tiết lớn; ZOPO phù hợp cho gia công tinh, bề mặt cao cấp. Kết hợp cả hai tạo chuỗi gia công khép kín từ roughing → finishing, giúp doanh nghiệp rút ngắn lead-time, giảm chi phí thuê ngoài và nâng chất lượng khuôn.

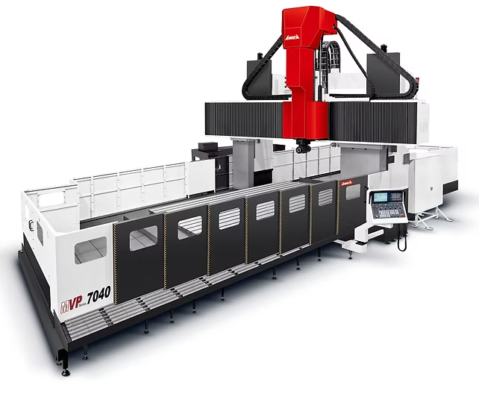

Máy phay CNC khuôn mẫu chuyên dụng cỡ lớn AWEA MVP-7040 với khả năng gia công đa mặt siêu chính xác
8. Địa chỉ gia công phay CNC khuôn mẫu uy tín tại Việt Nam
Doanh nghiệp nên lựa chọn nhà cung cấp có máy CNC 3–5 trục hiện đại, hệ thống CMM kiểm tra, demo center và đội ngũ kỹ thuật hỗ trợ. Automech là một trong những đơn vị phân phối giải pháp máy CNC khuôn mẫu uy tín tại Việt Nam, cung cấp cả máy, phần mềm và dịch vụ hậu mãi toàn diện, giúp doanh nghiệp nâng cao năng lực sản xuất khuôn.

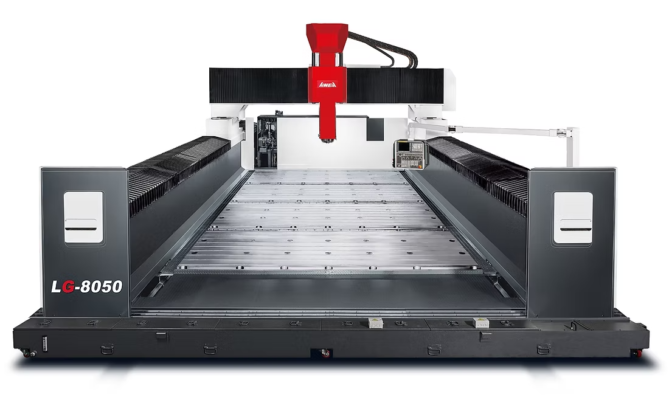

Máy phay CNC khuôn mẫu LG-8050 là lựa chọn phù hợp cho yêu cầu gia công siêu khổ
Máy phay CNC khuôn mẫu không chỉ là thiết bị gia công, mà còn là tài sản chiến lược quyết định lợi thế cạnh tranh của doanh nghiệp. Chọn đúng máy (AWEA cho khuôn lớn, ZOPO cho khuôn tinh), phần mềm CAM tối ưu và nhà phân phối có hỗ trợ kỹ thuật chính là chìa khóa giúp doanh nghiệp nâng tầm trong ngành chế tạo khuôn.
Xin vui lòng liên hệ với chúng tôi để được hỗ trợ tư vấn giải pháp phù hợp với yêu cầu sản xuất của Quý Khách hàng.
