Máy phay bào: Giải pháp gia công cơ khí hạng nặng và khổ lớn tốt nhất
Trong hệ sinh thái máy công cụ, máy phay bào (Planer-type Milling Machine) được mệnh danh là “gã khổng lồ” của ngành cơ khí. Đây là dòng máy chuyên dụng để xử lý những phôi thép có kích thước siêu trường, siêu trọng mà các dòng máy phay thông thường không thể đảm nhận được.

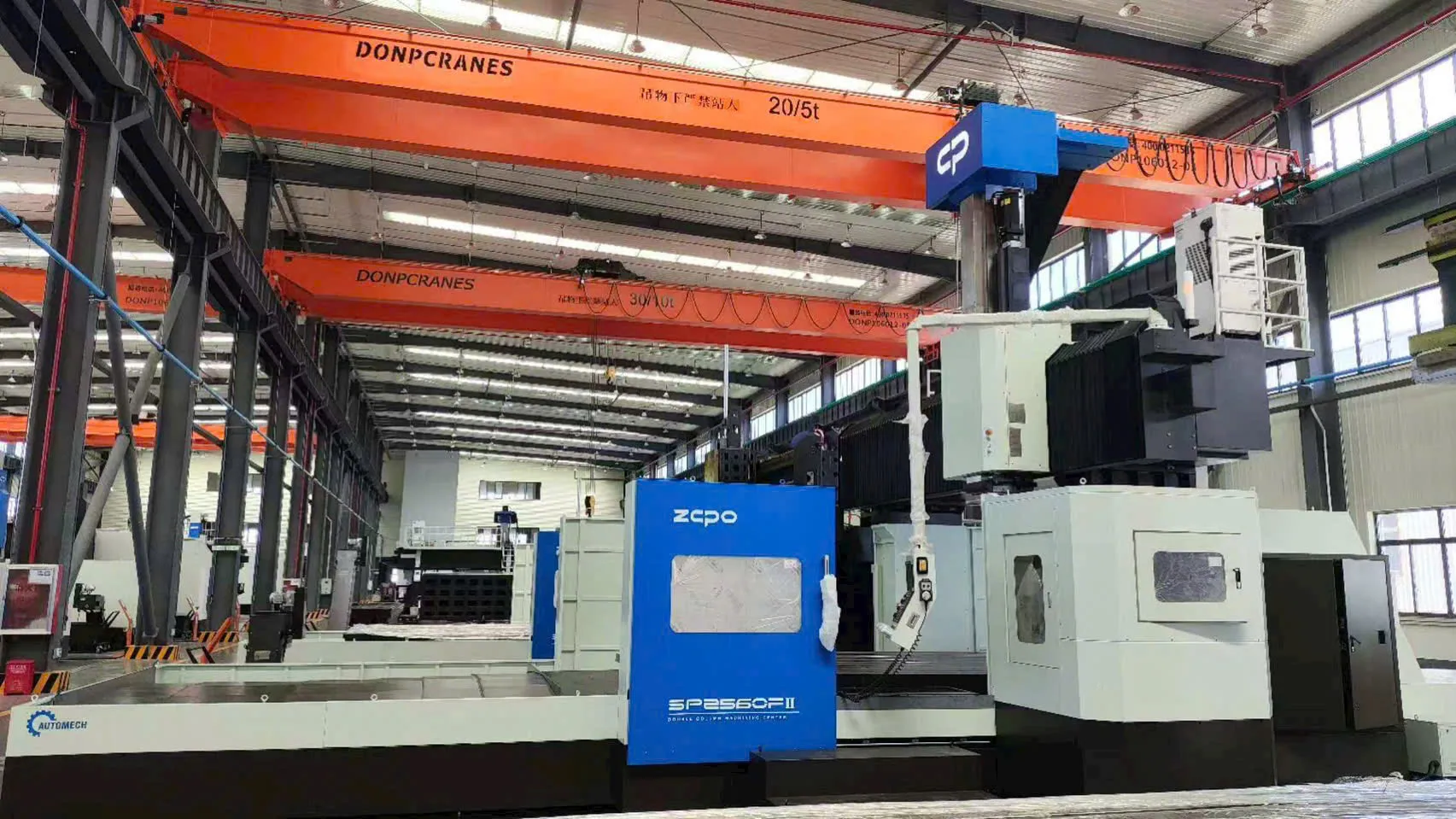

Máy phay bào khổ lớn Automech cung cấp tới khách hàng Việt
1. Tổng quan về máy phay bào trong gia công cơ khí
1.1. Vai trò của máy phay bào trong ngành cơ khí chính xác
Máy phay bào đóng vai trò là “máy cái” trong các nhà xưởng, dùng để chế tạo ra các chi tiết cơ sở cho các loại máy móc khác. Nó chịu trách nhiệm gia công các bề mặt phẳng diện tích lớn, các rãnh dẫn hướng đòi hỏi độ thẳng tuyệt đối trên chiều dài hàng mét. Nếu không có máy phay bào, việc tạo ra những băng máy công cụ hay bệ máy công nghiệp nặng là điều không thể thực hiện được.
1.2. Nhu cầu gia công chi tiết lớn – dài – độ chính xác cao
Hiện nay, sự phát triển của ngành đóng tàu, năng lượng gió và đường sắt đòi hỏi gia công các chi tiết có chiều dài từ 3m đến hơn 15m. Những chi tiết này không chỉ cần kích thước bàn máy tương ứng mà còn yêu cầu độ sai số hình học cực thấp (độ phẳng, độ song song) trên suốt chiều dài phôi, điều mà chỉ có kết cấu của máy phay bào mới đáp ứng được.
1.3. Xu hướng sử dụng máy phay bào CNC trong nhà xưởng hiện đại
Việc tích hợp hệ thống điều khiển số (CNC) vào máy phay bào đã thay đổi hoàn toàn cục diện sản xuất. Thay vì phụ thuộc vào tay quay cơ học và sự kinh nghiệm của người thợ, máy phay bào CNC cho phép lập trình tự động, kiểm soát tốc độ cắt tối ưu và gia công các biên dạng phức tạp với độ lặp lại chính xác gần như tuyệt đối.
2. Máy phay bào là gì?

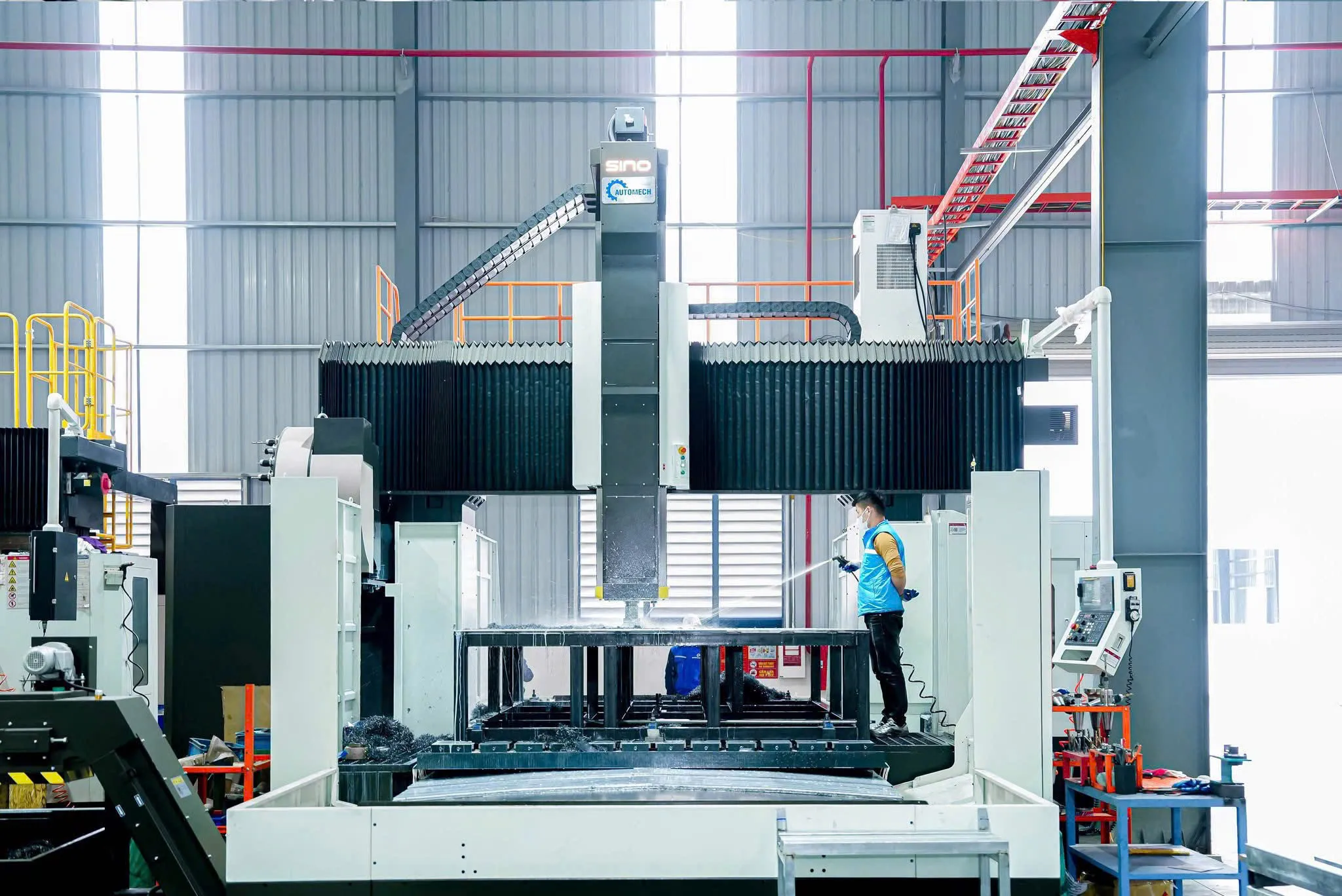

Máy phay bào với cấu trúc khung máy chắc chắn sẽ giúp gia công mạnh mẽ
2.1. Khái niệm máy phay bào
Máy phay bào là dòng máy công cụ kết hợp giữa đặc tính của máy bào (bàn máy di chuyển tịnh tiến khứ hồi) và máy phay (dao cắt quay tròn). Nó được thiết kế với một băng máy (bed) rất dài để bàn máy trượt lên trên, phía trên có hệ thống cột trụ và xà ngang mang các đầu phay mạnh mẽ.
2.2. Nguyên lý làm việc cơ bản
Nguyên lý hoạt động chính là sự phối hợp giữa hai chuyển động:
- Chuyển động quay: Trục chính mang dao phay quay tròn với tốc độ cao để thực hiện việc cắt gọt vật liệu.
- Chuyển động chạy dao: Phôi được gá trên bàn máy di chuyển tịnh tiến theo phương dọc (trục X) đi xuyên qua vùng cắt của dao. Các đầu phay có thể di chuyển ngang (trục Y) hoặc lên xuống (trục Z) để tạo hình chi tiết.
2.3. Điểm khác biệt giữa máy phay bào và các dòng máy gia công khác
So với máy phay đứng hay ngang tiêu chuẩn (thường di chuyển bàn máy cả hướng X và Y), máy phay bào chỉ di chuyển bàn máy theo hướng X để đảm bảo sự ổn định tuyệt đối cho phôi nặng. So với máy bào giường (chỉ dùng 1 lưỡi cắt đơn điểm), máy phay bào dùng dao phay nhiều lưỡi cắt đồng thời, giúp năng suất bóc tách kim loại cao hơn gấp 10-20 lần.
3. Cấu tạo chính của máy phay bào
3.1. Thân máy & bàn máy

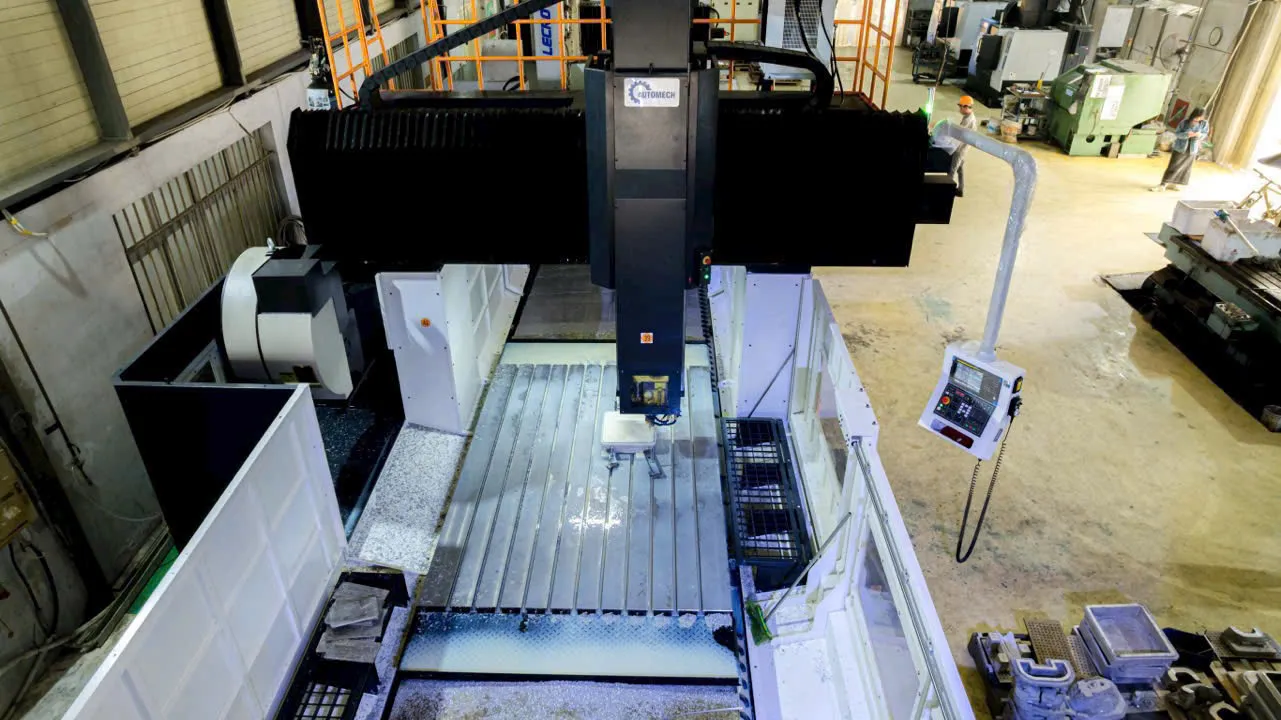

Kết cấu máy phay bào rất quan trọng cho độ cứng vững của máy và sai số của sản phẩm
3.1.1. Kết cấu gang đúc / thép hàn
Thân máy (giường máy) thường được đúc bằng gang Meehanite cao cấp có khả năng hấp thụ rung động cực tốt. Đối với các dòng máy siêu lớn, kết cấu thép hàn gia cường được sử dụng, sau đó phải trải qua quá trình ủ nhiệt để giải tỏa ứng suất dư, đảm bảo máy không bị biến dạng sau nhiều năm vận hành dưới tải trọng lớn.
3.1.2. Bàn máy kích thước lớn – chịu tải cao
Bàn máy có thể dài từ 2m đến hơn 10m và rộng từ 1m đến 4m. Bề mặt bàn máy được tôi cứng và mài phẳng chính xác. Hệ thống dẫn hướng dưới bàn máy thường sử dụng công nghệ thủy tĩnh hoặc ray băng cứng phủ Turcite-B để giảm ma sát và chống mài mòn khi mang phôi nặng hàng chục tấn.
3.2. Trục chính & hệ thống dao cắt
3.2.1. Trục chính phay
Trục chính có kích thước khổng lồ (thường là chuẩn BT50 hoặc ISO 60). Nó được truyền động thông qua hộp số bánh răng để tạo ra mô-men xoắn (torque) cực lớn ở tốc độ thấp, cho phép thực hiện những cú cắt sâu trên vật liệu thép cứng.
3.2.2. Dao phay – dao bào chuyên dụng
Máy sử dụng các đài phay mặt đầu (Face Mill) đường kính lớn để làm phẳng bề mặt nhanh chóng, hoặc các loại dao bào chuyên dụng lắp vào đầu bào nếu máy có tính năng kết hợp để xử lý các bề mặt đặc thù.
3.3. Hệ thống dẫn hướng & truyền động
3.3.1. Ray trượt
Máy thường sử dụng ray trượt dạng hộp (Box Way) được tôi cao tần và mài bóng. Đây là loại ray có diện tích tiếp xúc lớn nhất, mang lại độ cứng vững cao nhất khi gia công hạng nặng so với ray bi.
3.3.2. Vít me – động cơ servo
Sử dụng vít me bi đường kính lớn kết hợp với động cơ Servo công suất cao. Đối với hành trình trục X quá dài (trên 6m), máy thường chuyển sang sử dụng hệ thống truyền động bánh răng – thanh răng (Rack and Pinion) để đảm bảo tốc độ và độ chính xác mà không bị võng vít me.
3.4. Hệ thống điều khiển
3.4.1. Điều khiển cơ
Vận hành bằng các nút bấm điện cơ, cần gạt hộp số và tay quay thủ công. Thường đi kèm thước hiển thị số (DRO) để người thợ theo dõi tọa độ.
3.4.2. Điều khiển CNC
Sử dụng bộ não trung tâm từ các hãng như Fanuc, Siemens hoặc Mitsubishi. Hệ thống này cho phép đọc mã lệnh G-code, tự động hóa quy trình thay dao, làm mát và điều chỉnh thông số cắt linh hoạt theo thời gian thực.
4. Nguyên lý hoạt động của máy phay bào

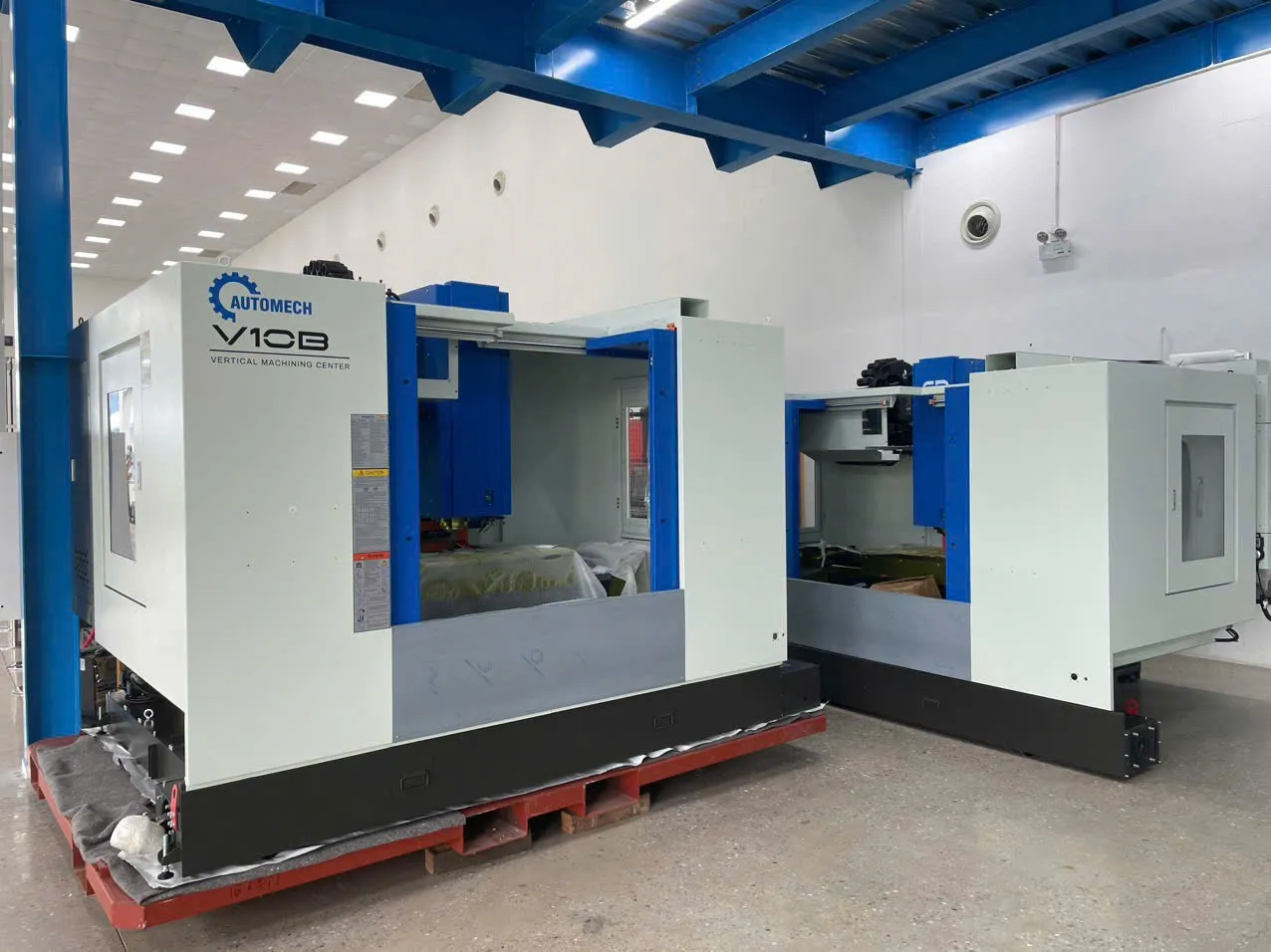

Máy phay bào cũng có những model nhỏ phù hợp với chi tiết nhỏ để đa dạng sản phẩm
4.1. Chuyển động cắt phay & chuyển động tịnh tiến bào
Trong quá trình vận hành, trục chính thực hiện chuyển động quay tròn tạo ra vận tốc cắt. Đồng thời, bàn máy thực hiện chuyển động tịnh tiến (thường là trục X) mang phôi đi qua dao. Điểm đặc biệt của máy phay bào là hành trình tịnh tiến này rất dài và ổn định, cho phép “bào” sạch bề mặt chỉ sau vài lượt chạy.
4.2. Cơ chế gia công bề mặt phẳng – rãnh – bậc
Nhờ kết cấu đầu phay có thể di chuyển theo phương ngang trên xà ngang và lên xuống theo phương đứng, máy dễ dàng tạo ra các mặt phẳng song song, các bậc vuông góc hoặc các rãnh chữ T, rãnh đuôi én với độ chính xác cực cao giữa các bề mặt.
4.3. Khả năng gia công chi tiết kích thước lớn, độ chính xác cao
Nhờ trọng lượng máy cực nặng (triệt tiêu rung động) và băng máy dài, máy phay bào có thể đảm bảo độ thẳng trên 1000mm chiều dài chỉ sai lệch vài micron. Đây là điều mà các máy phay nhỏ không thể làm được do giới hạn hành trình và độ cứng vững của khung máy.
4.4. Đồng bộ chuyển động trục X – Y – Z
Trong hệ máy CNC, bộ điều khiển thực hiện nội suy đồng thời các trục X, Y, Z. Điều này cho phép dao phay di chuyển theo các đường chéo hoặc mặt cong phức tạp trên một phôi thép dài, giúp mở rộng khả năng gia công vượt ra ngoài các mặt phẳng đơn thuần.
5. Phân loại máy phay bào phổ biến

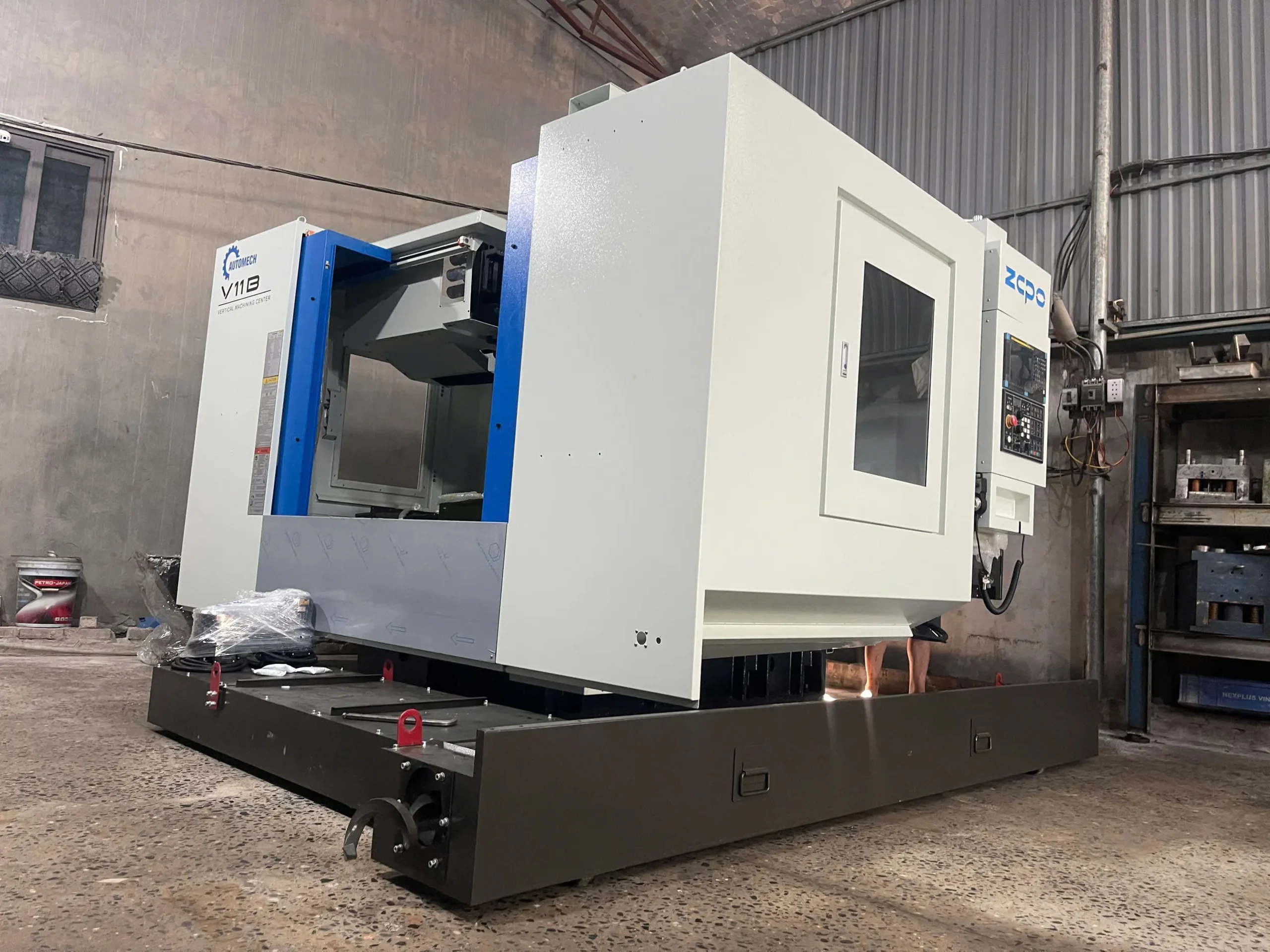

Máy phay bào sẽ giúp tối ưu nhất những sản phẩm to nặng và cần gia công nhanh
5.1. Máy phay bào cơ
Dòng máy truyền thống, chi phí thấp, bền bỉ. Thường dùng trong các xưởng bảo trì, gia công thô hoặc sản xuất các chi tiết kết cấu thép đơn giản.
5.2. Máy phay bào CNC
Dòng máy công nghệ cao, tự động hóa hoàn toàn. Thích hợp gia công chi tiết máy chính xác, khuôn mẫu lớn đòi hỏi dung sai khắt khe.
5.3. Máy phay bào giường (planer type milling machine)
Loại có bàn máy di chuyển trên giường máy, xà ngang cố định hoặc di động. Đây là thiết kế cơ bản và mạnh mẽ nhất cho gia công nặng.
5.4. Máy phay bào cổng (gantry type)
Khác với máy giường, máy cổng có bàn máy cố định và toàn bộ cổng máy (Gantry) di chuyển dọc theo phôi. Thiết kế này tiết kiệm diện tích xưởng khi gia công phôi siêu trường.
5.5. Máy phay bào đa trục – gia công nặng
Trang bị thêm các trục xoay (A, B hoặc C) hoặc nhiều đầu phay đồng thời, cho phép gia công đa mặt mà không cần gá lại phôi, chuyên dùng cho ngành hàng không và năng lượng.
6. Ưu điểm nổi bật của máy phay bào
Kích thước máy phay bào có thể lên tới 12000*4800 mm
6.1. Gia công chính xác bề mặt lớn – chi tiết dài
Đây là ưu điểm tuyệt đối. Máy phay bào xử lý tốt các phôi dài 5m, 10m mà vẫn giữ được độ phẳng bề mặt lý tưởng.
6.2. Độ cứng vững cao – giảm rung lắc
Trọng lượng máy có thể lên đến hàng chục tấn giúp máy đứng vững như bàn thạch, triệt tiêu mọi rung động khi dao “ăn” sâu vào thép cứng.
6.3. Năng suất ổn định trong gia công nặng
Khả năng cắt bỏ lượng phoi lớn trong một lần chạy dao (phay phá mạnh mẽ) giúp rút ngắn thời gian gia công thô đáng kể.
6.4. Linh hoạt trong nhiều dạng gia công khác nhau
Trên một máy có thể thực hiện phay mặt, phay rãnh, khoan lỗ, doa hốc và bào mặt, giúp tiết kiệm chi phí đầu tư nhiều loại máy khác nhau.
6.5. Tuổi thọ máy cao – vận hành bền bỉ
Với kết cấu cơ khí hạng nặng, máy phay bào thường có tuổi thọ trung bình từ 20-40 năm nếu được bảo trì đúng cách.
7. Ứng dụng thực tế của máy phay bào

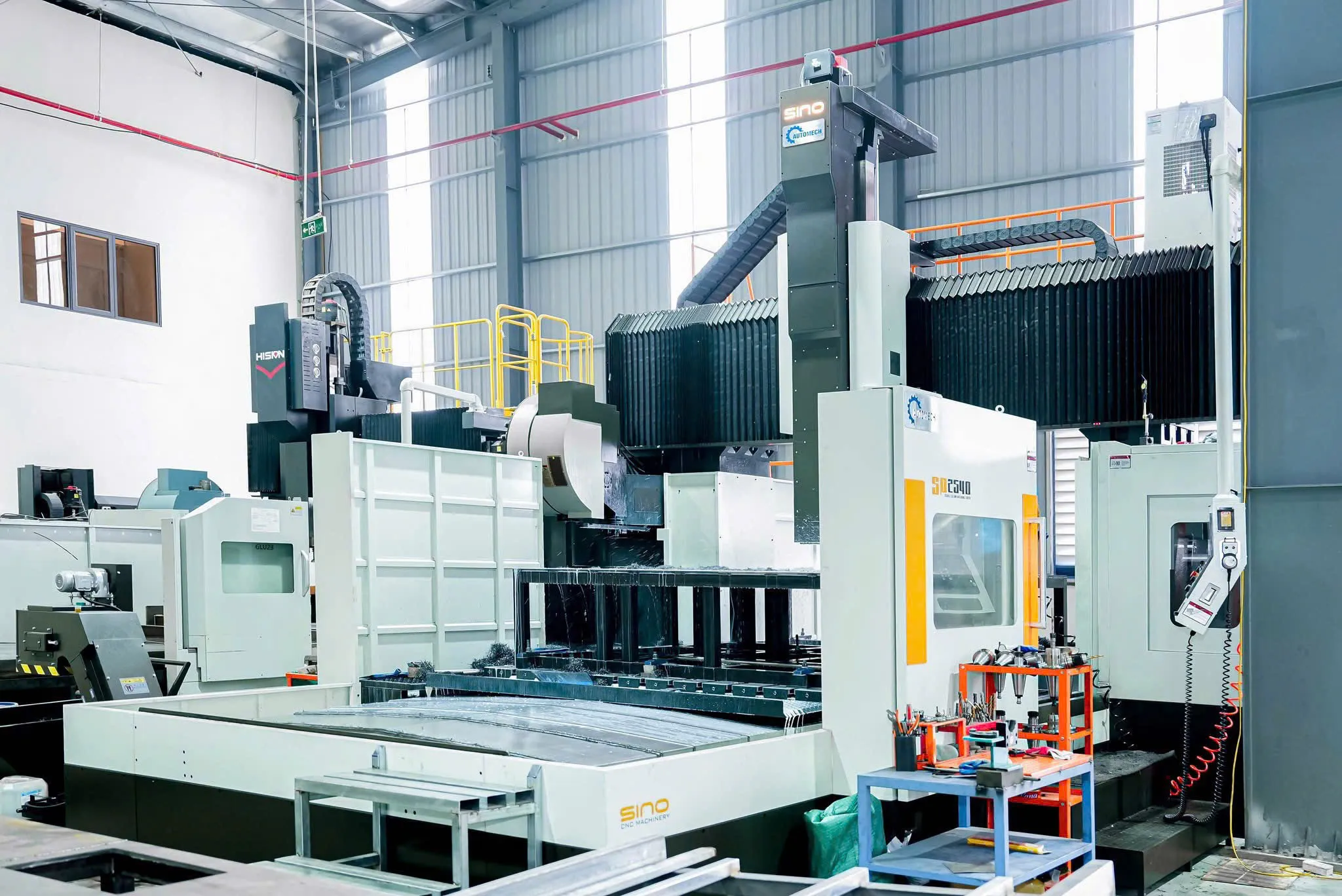

Những khung máy thép lớn cũng dễ dàng xử lí trên máy phay bào
Máy phay bào (Plano Miller) là “gã khổng lồ” trong xưởng cơ khí, đóng vai trò then chốt trong việc xử lý các phôi hàng siêu trường, siêu trọng mà các dòng máy CNC thông thường không thể đảm đương.
7.1. Gia công khuôn mẫu kích thước lớn và phức tạp
Trong ngành công nghiệp chế tạo, máy phay bào là công cụ chính để tạo hình các bộ khuôn có khối lượng lên đến hàng chục tấn.
- Khuôn dập vỏ xe ô tô: Gia công các bề mặt cong phức tạp của bộ khuôn dùng để dập cánh cửa, nắp capo hay khung gầm xe.
- Khuôn ép nhựa khổng lồ: Phục vụ sản xuất các sản phẩm nhựa kích cỡ lớn như pallet, thùng chứa công nghiệp hoặc vỏ thiết bị điện tử gia dụng cỡ lớn.
- Độ chính xác cao: Đảm bảo độ bóng bề mặt và sai số kích thước cực nhỏ, giúp sản phẩm ra lò không bị bavia hay lỗi hình học.
7.2. Chế tạo bệ máy và thân máy công nghiệp
Đây là ứng dụng mang tính nền tảng. Hầu hết các loại máy công cụ khác đều được tạo ra từ máy phay bào.
- Thân máy chính xác: Gia công băng dẫn hướng (way-v) cho máy tiện, mặt bàn máy phay hoặc khung sườn cho máy cắt laser.
- Bệ đỡ dây chuyền tự động: Tạo ra các mặt phẳng chuẩn xác tuyệt đối để lắp đặt các hệ thống cánh tay robot hoặc băng tải trong các nhà máy thông minh.
- Khả năng chịu tải: Nhờ bàn máy rộng và hành trình dài, máy có thể gia công những khối đúc gang nguyên khối dài từ 3m đến hơn 10m.
7.3. Sản xuất kết cấu thép và hạ tầng trọng điểm
Trong ngành xây dựng và thủy điện, máy phay bào xử lý các cấu kiện đòi hỏi sự bền vững và khớp nối hoàn hảo.
- Công trình cầu đường: Phay phẳng các tấm mã liên kết, các dầm thép chịu lực có kích thước lớn để đảm bảo khi lắp ghép không có khe hở.
- Thủy điện & Nhiệt điện: Gia công các tấm chắn nước, cửa van đập thủy điện hoặc các bề mặt tiếp xúc của tuabin phát điện.
- Gia công thô và tinh: Khả năng bóc tách lượng lớn kim loại trong thời gian ngắn giúp đẩy nhanh tiến độ dự án.
7.4. Ngành đóng tàu và cơ khí siêu nặng
Máy phay bào là thiết bị không thể thiếu tại các nhà máy đóng tàu và sửa chữa tàu biển.
- Động cơ tàu thủy: Gia công các mặt phẳng lắp ghép của lốc máy động cơ diesel khổng lồ.
- Hệ thống lái: Phay bào các trục bánh lái, bệ đỡ trục chân vịt và các chi tiết chịu lực cực lớn trên tàu.
- Vật liệu đặc biệt: Có khả năng xử lý tốt các loại thép hợp kim cứng, thép không gỉ đặc thù trong môi trường biển.
7.5. Gia công ray trượt và các mặt phẳng diện tích lớn
Đặc thù của máy phay bào là hành trình di chuyển dài, cực kỳ phù hợp cho các chi tiết có dạng thanh dài.
- Hệ thống ray trượt: Làm phẳng và tạo rãnh cho đường ray cẩu trục trong các bến cảng hoặc ray dẫn hướng trong thang máy công nghiệp.
- Bàn từ và bàn làm việc: Gia công các bàn từ khổng lồ hoặc các tấm gá đặt phôi cho các trung tâm gia công khác.
- Độ phẳng tuyệt đối: Đảm bảo sai số độ phẳng trên toàn bộ chiều dài phôi, giúp hệ thống cơ khí vận hành êm ái, giảm ma sát và mài mòn.
8. Tiêu chí quan trọng khi lựa chọn máy phay bào
Máy phay bào của ZOPO khổ bàn 4000*2200mm
8.1. Kích thước bàn máy & tải trọng cho phép
Cần xác định phôi lớn nhất và nặng nhất mà xưởng sẽ nhận. Bàn máy nên dư ra khoảng 20% so với phôi lớn nhất để đảm bảo không gian gá kẹp.
8.2. Công suất trục chính & dải tốc độ
Đối với thép cứng, cần mô-men xoắn lớn ở tốc độ thấp. Ngược lại, nếu gia công nhôm hay gang cần dải tốc độ cao hơn.
8.3. Độ chính xác – độ lặp lại
Kiểm tra sai số trên mỗi mét chiều dài và khả năng quay lại vị trí cũ của trục chính sau mỗi lần gia công.
8.4. Hệ điều khiển CNC (Fanuc, Siemens, Mitsubishi…)
Nên chọn hệ điều hành phổ biến tại địa phương để dễ dàng tìm kiếm nhân viên vận hành và linh kiện thay thế khi có sự cố.
8.5. Khả năng nâng cấp – tự động hóa
Máy có thể lắp thêm đầu phay góc, hệ thống thay dao tự động (ATC) hay hệ thống đo dao tự động không?
8.6. Chi phí đầu tư – vận hành – bảo trì
Cân nhắc giá máy ban đầu so với chi phí làm móng máy (rất tốn kém đối với máy phay bào) và lượng điện năng tiêu thụ hàng tháng.
9. So sánh máy phay bào với các dòng máy khác
Những dòng máy phay bào nhỏ gọn hiện Automech đang có sẵn tại TTDM Automech
9.1. Máy phay bào và máy phay CNC
Máy phay CNC nhỏ (VMC) di chuyển phôi theo X-Y, linh hoạt cho chi tiết nhỏ. Máy phay bào chỉ di chuyển X, vững chãi tuyệt đối cho chi tiết dài và nặng hàng tấn.
9.2. Máy phay bào và máy bào giường
Máy bào giường dùng dao bào 1 lưỡi, cắt gọt chậm và bề mặt thường thô hơn. Máy phay bào dùng dao phay quay tròn, hiệu suất cao hơn 5-10 lần và bề mặt mịn đẹp hơn.
9.3. Khi nào nên chọn máy phay bào cho nhà xưởng
Khi doanh nghiệp thường xuyên gia công chi tiết dài trên 2.5m, nặng trên 3 tấn và yêu cầu độ phẳng bề mặt cực cao mà các máy phay đứng không thể gá đặt được.
10. Giải pháp máy phay bào tại Automech
Với đội ngũ kĩ thuật đủ chất lượng sẽ phục vụ khách hàng mọi lúc mọi nơi
10.1. Danh mục máy phay bào cơ & CNC
Automech cung cấp đa dạng các dòng máy phay bào từ máy phay giường truyền thống đến các trung tâm gia công cổng CNC hiện đại từ các thương hiệu hàng đầu thế giới.
10.2. Tư vấn lựa chọn theo nhu cầu gia công thực tế
Đội ngũ kỹ sư của Automech sẽ giúp khách hàng tính toán từ thông số lực cắt đến kích thước bàn máy phù hợp nhất với bài toán kinh tế của doanh nghiệp.
10.3. Lắp đặt – chuyển giao – đào tạo vận hành
Chúng tôi hỗ trợ từ khâu khảo sát móng máy đến lắp đặt hoàn thiện và đào tạo nhân sự của khách hàng làm chủ công nghệ gia công hạng nặng.
10.4. Dịch vụ bảo trì & hỗ trợ kỹ thuật lâu dài
Cam kết đồng hành cùng khách hàng trong suốt vòng đời máy với kho linh kiện sẵn có và đội ngũ kỹ thuật phản ứng nhanh 24/7.
