Máy nắn thẳng dầm H: Tiêu chuẩn bắt buộc kết cấu thép hiện đại

Trong kỷ nguyên xây dựng hiện đại, việc sử dụng các cấu kiện thép cường độ cao (S355, S460) đòi hỏi độ chính xác tuyệt đối. Máy nắn thẳng dầm H không chỉ là một thiết bị bổ trợ, mà là tiêu chuẩn bắt buộc để đảm bảo tính toàn vẹn cấu trúc của công trình.

1. Tổng quan về máy nắn thẳng dầm H trong ngành kết cấu thép

1.1. Thực trạng cong vênh dầm H sau quá trình hàn

Trong chế tạo dầm H tổ hợp, quá trình hàn hồ quang chìm (SAW) tạo ra nhiệt lượng tập trung cực cao 1500 độ C). Khi mối hàn nguội đi, sự co ngót cục bộ tạo ra ứng suất dư (Residual Stress), dẫn đến hiện tượng bản cánh bị uốn cong (Angular Distortion). Nếu không được xử lý, dầm sẽ bị vênh hình chữ V, gây mất ổn định cấu trúc và không thể lắp ghép chính xác.

Quy trình gia công dầm trong kết cấu thép, máy nắn thẳng dầm H là một trong những máy quan trọng

1.2. Vai trò của máy nắn thẳng dầm H trong dây chuyền sản xuất hiện đại

Máy nắn thẳng đóng vai trò là “trạm kiểm soát chất lượng” cuối cùng của hình dạng hình học. Thiết bị này sử dụng lực cơ học để triệt tiêu biến dạng, đưa bản cánh về trạng thái phẳng và vuông góc tuyệt đối mà không làm suy giảm tính chất cơ lý của thép.

1.3. Nhu cầu tự động hóa và nâng cao chất lượng kết cấu thép hiện nay

Với sự gia tăng của các siêu công trình, yêu cầu về độ chính xác theo tiêu chuẩn ISO 13920 hay AWS D1.1 ngày càng khắt khe. Việc chuyển từ nắn nhiệt thủ công sang máy nắn tự động là bước đi bắt buộc để doanh nghiệp nâng cao năng suất và đáp ứng các đơn hàng quốc tế.

2. Máy nắn thẳng dầm H là gì?

2.1. Khái niệm máy nắn thẳng dầm H

Máy nắn thẳng dầm H (H-Beam Flange Straightening Machine) là thiết bị gia công áp lực chuyên dụng, được thiết kế để nắn phẳng các bản cánh dầm bị biến dạng sau khi hàn liên kết với bản bụng.

2.2. Nguyên lý hoạt động cơ bản

Máy hoạt động dựa trên nguyên lý biến dạng dẻo (Plastic Deformation). Thông qua hệ thống con lăn, máy tác động một lực ép vượt qua giới hạn đàn hồi của vật liệu nhưng dưới giới hạn bền, giúp tái định hình cấu trúc tinh thể thép về vị trí mong muốn.

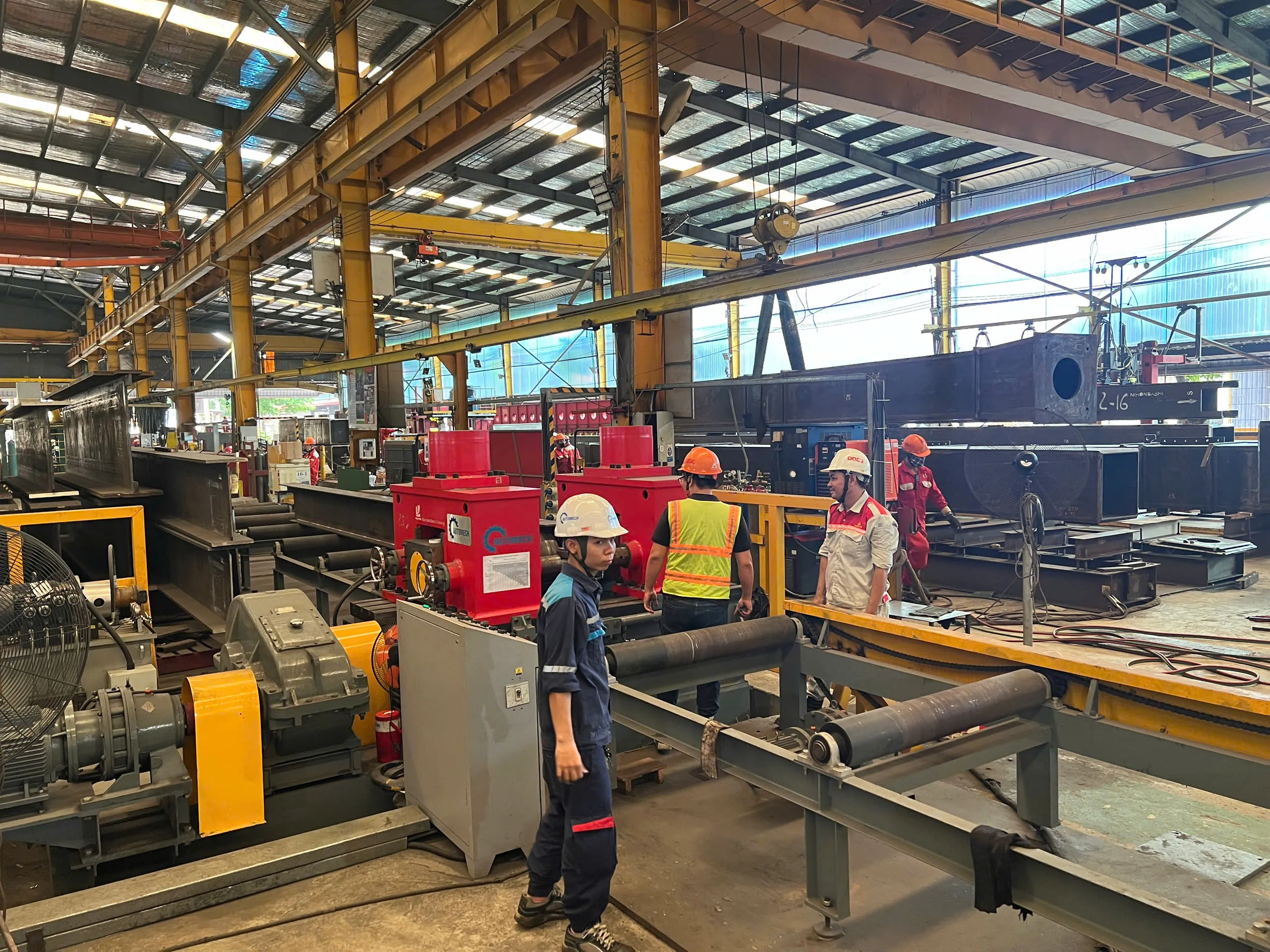

Máy nắn thẳng dầm H được Automech cung cấp cho tập đoàn Đại Dũng

2.3. Phân biệt nắn cơ học và nắn thủy lực

• Nắn cơ học: Sử dụng động cơ điện truyền động qua hộp số và trục vít me. Có ưu điểm về tốc độ và độ bền cơ học cao cho dầm trung bình.
• Nắn thủy lực: Sử dụng trạm nguồn và xi lanh thủy lực. Có khả năng tạo lực ép cực lớn, vận hành êm ái, phù hợp cho các loại dầm siêu trường, siêu trọng và thép cường độ cao.

2.4. Vị trí của máy nắn trong dây chuyền sản xuất dầm H

Máy thường được đặt ở công đoạn sau máy hàn dầm và trước máy phun bi. Trong các dây chuyền hiện đại, nó được kết nối bằng hệ thống băng tải con lăn để tạo thành một quy trình sản xuất liên tục.

3. Cấu tạo chính của máy nắn thẳng dầm H

3.1. Khung máy và hệ thống truyền lực

Khung máy là kết cấu thép đúc hoặc hàn cường lực dạng hộp, có khả năng chịu tải trọng động lớn. Hệ thống truyền lực bao gồm động cơ công suất lớn kết hợp với hộp giảm tốc bánh răng cứng để duy trì momen xoắn ổn định.

3.2. Cụm con lăn nắn cánh và nắn bụng dầm

Đây là bộ phận quan trọng nhất, thường được làm từ thép hợp kim 40Cr hoặc 9Cr2Mo, trải qua quá trình tôi cao tần đạt độ cứng trên 55 HRC. Cụm con lăn được thiết kế để có thể điều chỉnh linh hoạt theo chiều rộng và độ dày của cánh dầm.

Cụm con lăn chất lượng cao trong máy nắn thẳng dầm H

3.3. Hệ thống thủy lực / cơ khí nắn thẳng

• Hệ thống thủy lực: Bao gồm bơm piston áp lực cao, van điều khiển tỷ lệ và xi lanh hành trình dài.
• Hệ thống cơ khí: Bao gồm các trục vít-đai ốc chịu tải nặng.

3.4. Bộ điều khiển và cơ cấu điều chỉnh lực nắn

Tủ điều khiển tích hợp biến tần (Inverter) và có thể có PLC để lập trình các thông số nắn cho từng mác thép khác nhau. Cơ cấu điều chỉnh giúp người vận hành kiểm soát chính xác độ hạ của con lăn ép.

3.5. Hệ thống an toàn và bảo vệ thiết bị

Bao gồm các cảm biến giới hạn hành trình, nút dừng khẩn cấp và van an toàn chống quá tải áp suất thủy lực.

4. Nguyên lý nắn thẳng dầm H sau hàn

4.1. Nguyên nhân gây cong vênh dầm H

Sự chênh lệch nhiệt độ giữa vùng nóng chảy (mối hàn) và vùng kim loại cơ bản xung quanh tạo ra nội lực co ngót. Do bản cánh dầm thường mỏng và rộng hơn so với điểm tiếp giáp, lực co này kéo hai mép cánh lên trên.

4.2. Cơ chế tác động lực ngược để nắn thẳng

Máy nắn tạo ra mô hình “uốn 3 điểm”. Hai con lăn phía dưới đóng vai trò là điểm tựa ở hai mép cánh, trong khi con lăn phía trên ép xuống ngay tại trục mối hàn với một lực ngược chiều để triệt tiêu độ cong.

Hình dạng dầm trước khi được đưa qua máy nắn thẳng dầm H

4.3. Quy trình nắn dầm H tiêu chuẩn

1. Đưa dầm vào vị trí dẫn hướng.
2. Hạ con lăn nắn đến khi tiếp xúc với bản cánh.
3. Kích hoạt hệ thống truyền động để dầm đi qua máy với tốc độ khoảng $10 \div 18$ m/phút.
4. Lặp lại chu trình (nếu cần) đối với các biến dạng phức tạp.

4.4. Cách đảm bảo độ thẳng và độ chính xác sau nắn

Sử dụng các thiết bị đo laser hoặc thước chuyên dụng để kiểm tra sai số. Độ thẳng sau nắn thường đạt mức dưới1mm trên mỗi mét chiều dài dầm.

5. Các loại máy nắn thẳng dầm H phổ biến hiện nay

5.1. Máy nắn thẳng dầm H cơ khí

Sử dụng hệ thống vít me – đai ốc để truyền lực. Phù hợp cho dầm có độ dày cánh dưới 40mm. Ưu điểm là vận hành đơn giản, bảo trì thấp.

5.2. Máy nắn thẳng dầm H thủy lực

Sử dụng áp lực dầu. Có khả năng nắn các bản cánh dày từ 40mm đến 80mm hoặc hơn. Lực nắn có thể lên tới hàng trăm tấn.

5.3. Máy nắn thẳng tích hợp trong dây chuyền hàn dầm H

Còn gọi là máy 3-trong-1 (Gá, Hàn, Nắn). Phôi dầm đi vào là các tấm thép rời và đi ra là dầm hoàn thiện đã được nắn phẳng, cực kỳ tiết kiệm diện tích.

5.4. So sánh ưu – nhược điểm từng loại

6. Ưu điểm khi sử dụng máy nắn thẳng dầm H

6.1. Đảm bảo độ thẳng và chất lượng kết cấu: Loại bỏ hoàn toàn các sai sót hình học từ quá trình nhiệt.

6.2. Tăng năng suất, giảm phụ thuộc nhân công: Một máy nắn có thể thay thế 10-15 công nhân nắn nhiệt truyền thống.

6.3. Đồng đều chất lượng sản phẩm hàng loạt: Sai số giữa các dầm trong cùng một lô sản xuất là không đáng kể.

6.4. Tiết kiệm chi phí sửa lỗi và gia công lại: Giảm thiểu rủi ro bị từ chối nghiệm thu do lỗi kích thước.

7. Ứng dụng của máy nắn thẳng dầm H trong thực tế

7.1. Nhà thép tiền chế: Sản xuất khung kèo, cột dầm H cho nhà kho, nhà xưởng.

7.2. Kết cấu nhà xưởng công nghiệp: Các hệ dầm sàn chịu tải trọng nặng trong nhà máy hóa chất, lọc dầu.

7.3. Cầu đường, kết cấu thép nặng: Gia công dầm cầu vượt, dầm thép cho các dự án giao thông trọng điểm.

7.4. Gia công dầm H, dầm I, dầm tổ hợp kích thước lớn: Các loại dầm phi tiêu chuẩn phục vụ ngành đóng tàu và khai khoáng.

8. Tiêu chí lựa chọn máy nắn thẳng dầm H phù hợp

8.1. Kích thước dầm H và độ dày cánh – bụng

Cần xác định dải sản phẩm chính. Nếu chuyên dầm nhỏ, máy cơ là đủ; nếu làm dự án hạ tầng lớn, máy thủy lực là bắt buộc.

8.2. Lực nắn và công suất máy

Lực nắn phải tính toán dựa trên mác thép (ví dụ: thép S355 cần lực lớn hơn Q235 khoảng 30%).

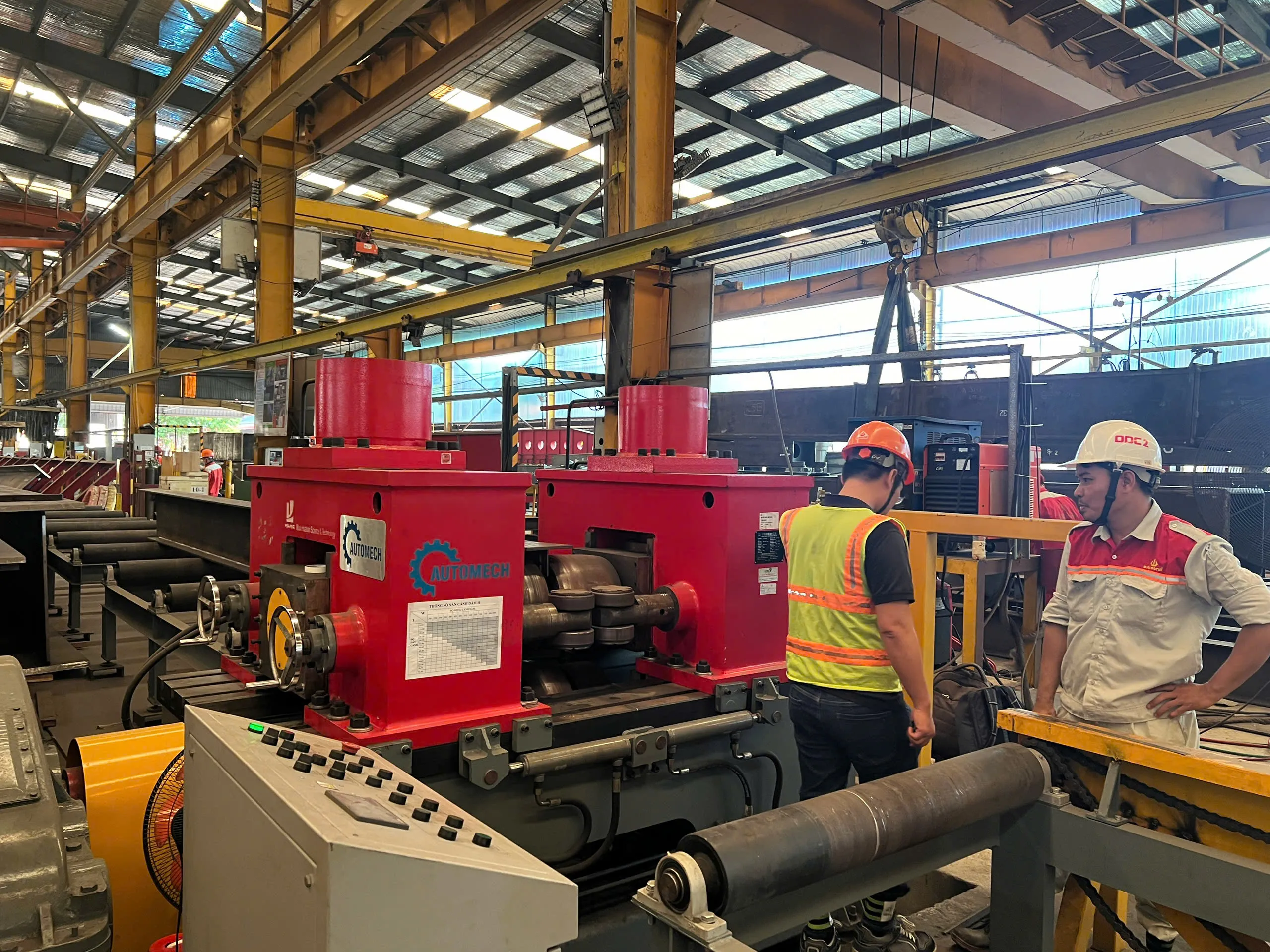

Máy nắn thẳng dầm H 80MM tại Đại Dũng

8.3. Mức độ tự động hóa và khả năng tích hợp dây chuyền

Chọn máy có trang bị biến tần và hệ thống băng tải tự động nếu muốn tối ưu hóa dòng chảy sản xuất.

8.4. Chi phí đầu tư – vận hành – bảo trì

Cân nhắc giữa giá mua máy và chi phí linh kiện thay thế (đặc biệt là các con lăn nắn).

9. Giải pháp máy nắn thẳng dầm H tại Automech

9.1. Các dòng máy nắn thẳng dầm H Automech cung cấp

Automech mang đến dải sản phẩm đa dạng từ dòng HYJ (Cơ khí) đến dòng JZ (Thủy lực) cao cấp, đáp ứng mọi yêu cầu từ xưởng gia công vừa và nhỏ đến các nhà máy thép quy mô lớn.

9.2. Khả năng tích hợp đồng bộ với máy hàn dầm H, máy lắp dầm

Các giải pháp của Automech được thiết kế chuẩn hóa, cho phép kết nối dễ dàng với các thiết bị khác trong hệ sinh thái sản xuất kết cấu thép để tạo thành dây chuyền thông minh.

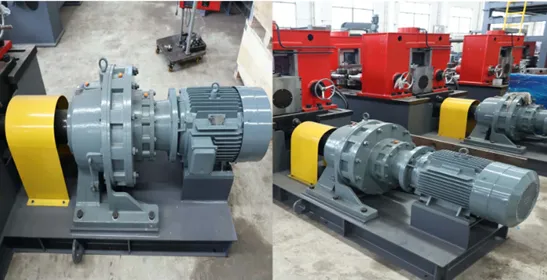

Động cơ truyền động trong máy nắn thẳng dầm H

9.3. Dịch vụ tư vấn – lắp đặt – đào tạo vận hành

Đội ngũ kỹ sư giàu kinh nghiệm của Automech không chỉ cung cấp máy mà còn chuyển giao quy trình vận hành tối ưu, giúp khách hàng làm chủ công nghệ trong thời gian ngắn nhất.

9.4. Cam kết chất lượng và hiệu suất lâu dài cho doanh nghiệp

Với chế độ bảo hành chính hãng và kho linh kiện sẵn có, Automech cam kết đồng hành cùng doanh nghiệp trong việc duy trì ổn định sản xuất và tối đa hóa lợi nhuận đầu tư.
