Máy Lốc Thép Hình: Giải Pháp Tối Ưu Cho Gia Công Kết Cấu Thép Hiện Đại

Th12 12,2025
Tác giả: Le Tu

Máy Lốc Thép Hình chính là thiết bị tiên phong, thay thế các phương pháp uốn thủ công kém hiệu quả. Với thông tin về máy lốc thép hình, bạn đọc sẽ hiểu về cấu tạo chi tiết và những ứng dụng quan trọng của máy lốc thép hình trong sản xuất công nghiệp, nhằm giúp độc giả dễ dàng hình dung và nắm bắt vai trò của thiết bị này.

  1. Giới thiệu về máy lốc thép hình trong ngành cơ khí – kết cấu thép

1.1. Nhu cầu gia công thép hình trong sản xuất hiện đại

Trong ngành công nghiệp xây dựng và chế tạo ngày nay, kết cấu thép (Structural Steel) là xương sống của hầu hết các dự án lớn, từ nhà xưởng công nghiệp, cầu đường, cho đến kiến trúc phức tạp. Yêu cầu về độ bền, khả năng chịu lực, và đặc biệt là các biên dạng cong (Radius Bending) ngày càng khắt khe. Việc tạo ra các chi tiết thép hình (như thép H, I, U, V, ống) với độ cong chính xác cao, đồng nhất về chất lượng đã trở thành một nhu cầu thiết yếu, không thể đáp ứng bằng các phương pháp truyền thống.

Máy lốc thép hình Automech phục vụ cho doanh nghiệp FDI

Máy lốc thép hình Automech phục vụ cho doanh nghiệp FDI

1.2. Tại sao cần dùng máy lốc thay vì uốn thủ công

Trước đây, việc uốn cong thép hình thường dựa vào phương pháp thủ công hoặc các máy ép, máy uốn đơn giản. Nhược điểm như sau:

  • Độ Chính Xác Thấp: Khó kiểm soát bán kính uốn, dễ gây biến dạng, móp méo tiết diện.
  • Hiệu Suất Kém: Tốc độ gia công chậm, không thể đáp ứng sản xuất hàng loạt (Mass Production).
  • Biến Dạng Cấu Trúc: Lực ép tập trung một điểm có thể làm thay đổi tính chất vật liệu, giảm khả năng chịu tải của kết cấu.

Máy lốc thép hình (Section Bending Machine hoặc Profile Bending Machine) ra đời để giải quyết triệt để các vấn đề này. Nó sử dụng nguyên lý lăn (Rolling) liên tục để tạo độ cong dần dần, giữ nguyên tiết diện và tối ưu hóa chất lượng bề mặt vật liệu.

1.3. Vai trò của Automech trong cung cấp thiết bị lốc – uốn kim loại

Automech, với vai trò là đơn vị cung cấp các giải pháp máy móc gia công kim loại hàng đầu, cam kết mang đến những dòng máy lốc thép hình công nghệ tiên tiến, được lựa chọn kỹ lưỡng từ các nhà sản xuất quốc tế uy tín. Chúng tôi không chỉ cung cấp thiết bị mà còn cung cấp giải pháp kỹ thuật toàn diện từ khâu tư vấn, lắp đặt, đến chuyển giao công nghệ, giúp doanh nghiệp tối ưu hóa quy trình gia công uốn – lốc.

  1. Máy lốc thép hình là gì?

2.1. Khái niệm cơ bản

Máy lốc thép hình là một thiết bị cơ khí chuyên dụng được thiết kế để uốn cong các loại thép có tiết diện phức tạp (profiled materials) như thép định hình (H, I, U, L, T), ống tròn, ống hộp, thanh đặc, thanh dẹt, hoặc các vật liệu đặc thù khác, thành các hình dạng cong hoặc tròn theo bán kính xác định.

Một máy lốc thép hình hạng nặng

Một máy lốc thép hình hạng nặng

2.2. Nguyên lý uốn – lốc thép hình

Nguyên lý hoạt động cốt lõi của máy lốc thép hình là nguyên lý biến dạng dẻo 3 điểm (Three-Roll Bending Principle), hoặc đôi khi là 4 điểm. Vật liệu được đặt giữa một trục lăn chính (thường là trục lăn trung tâm hoặc trục lăn dưới) và các trục lăn phụ (trục lăn điều chỉnh).

  • Lực Ép (Bending Force): Trục lăn phụ (hoặc trục lăn chính) sẽ tạo ra một lực ép liên tục lên vật liệu.
  • Lực Kéo (Driving Force): Các trục lăn được dẫn động quay, kéo vật liệu di chuyển qua khe hở.

Sự kết hợp giữa lực ép và chuyển động quay liên tục sẽ khiến vật liệu bị biến dạng dẻo (Plastic Deformation) theo một bán kính cong ổn định, không gây nứt gãy hay biến dạng đột ngột.

2.3. Các loại thép hình có thể lốc

Máy lốc thép hình được trang bị các bộ khuôn/con lăn chuyên dụng (Tooling Sets) để xử lý đa dạng vật liệu:

2.3.1. Thép chữ H (H-Beam) và 2.3.2. Thép chữ I (I-Beam)

Đây là hai loại thép kết cấu phổ biến nhất, thường được lốc theo hai phương:

  • Uốn Nằm (Hard Way/X-X Axis): Uốn theo chiều rộng của cánh (Flange).
  • Uốn Đứng (Easy Way/Y-Y Axis): Uốn theo chiều cao của bụng (Web).

Yêu cầu máy có lực lớn và cơ chế chống xoắn mạnh.

2.3.3. Thép U – V – L (Channel, Angle Iron)

Các loại thép góc, thép kênh, dùng nhiều trong khung, giằng, kết cấu chịu lực. Việc lốc thép góc và thép kênh đòi hỏi khuôn lốc phải ôm sát và có cơ chế chống biến dạng góc đặc thù.

Máy lốc thép hình dạng ngang của Faccin

Máy lốc thép hình dạng ngang của Faccin

2.3.4. Ống hộp, ống tròn (Square/Rectangular Tube, Round Pipe)

Thường dùng trong sản xuất bồn bể, đường ống công nghiệp, và các chi tiết kiến trúc. Khuôn lốc phải đảm bảo giữ tròn/giữ vuông cho tiết diện, tránh móp méo.

  1. Cấu tạo chính của máy lốc thép hình

Cấu tạo của một máy lốc thép hình hiện đại được tối ưu hóa để đảm bảo độ chính xác và khả năng chịu tải nặng.

3.1. Hệ con lăn lốc (truyền động chính)

Đây là trái tim của máy, nơi vật liệu chịu lực biến dạng.

3.1.1. Con lăn chính (Main Rolls)

Thường là 2 hoặc 3 trục lăn được dẫn động bằng motor (Hydraulic Motor hoặc Electric Motor) qua hộp số. Chúng chịu trách nhiệm kéo vật liệu đi qua máy và tạo ra mô-men xoắn cần thiết.

3.1.2. Con lăn phụ điều chỉnh góc uốn (Adjustable Side Rolls)

Là các trục lăn có thể di chuyển lên/xuống hoặc trái/phải để điều chỉnh điểm tiếp xúc và lực ép, từ đó kiểm soát bán kính uốn. Độ sâu của trục lăn phụ chìm vào vật liệu càng nhiều, bán kính cong tạo ra càng nhỏ.

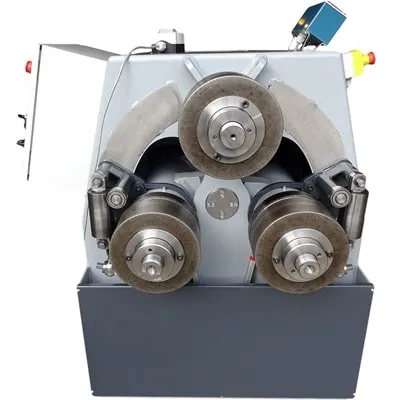

Cụm con lăn điều chỉnh của máy lốc thép hình 3 trục

Cụm con lăn điều chỉnh của máy lốc thép hình 3 trục

3.2. Khung máy, bàn gá và hệ đỡ vật liệu

  • Khung Máy (Frame): Được chế tạo từ thép tấm dày, hàn cường lực, phải đảm bảo độ cứng vững tuyệt đối để chịu được lực ép và mô-men xoắn lớn mà không bị biến dạng.
  • Hệ Đỡ Vật Liệu (Support/Guide Rolls):

    Các con lăn phụ trợ nằm ở hai bên để ngăn chặn hiện tượng xoắn (Twisting) hoặc biến dạng phẳng (Flatness Deformation) của các loại thép hình có tiết diện không đối xứng (như thép U, H, I khi uốn đứng).

3.3. Hệ thống thủy lực – điện – điều khiển

  • Hệ Thủy Lực (Hydraulic System): Cung cấp lực mạnh mẽ và ổn định cho việc di chuyển các trục lăn phụ (trong máy thủy lực) và đôi khi cả truyền động chính. Bao gồm bơm, van, xi lanh và bộ trao đổi nhiệt.
  • Hệ Thống Điện: Cung cấp năng lượng cho động cơ chính, hệ thống làm mát và bảng điều khiển.

3.4. Bộ điều khiển CNC/NC (tùy cấu hình)

  • NC (Numerically Controlled): Điều khiển bán tự động, cho phép lập trình các vị trí dừng và di chuyển của trục lăn.
  • CNC (Computer Numerically Controlled): Hệ thống điều khiển tiên tiến, cho phép lưu trữ và thực hiện các chương trình lốc phức tạp với nhiều bán kính và hình dạng khác nhau trong một lần thiết lập (Multi-Pass Bending), đảm bảo độ lặp lại cao.

3.5. Các cảm biến và bộ phận an toàn

Bao gồm các cảm biến vị trí (Encoders) để đo chính xác chuyển động của trục lăn phụ, công tắc hành trình, nút dừng khẩn cấp và các tấm chắn an toàn.

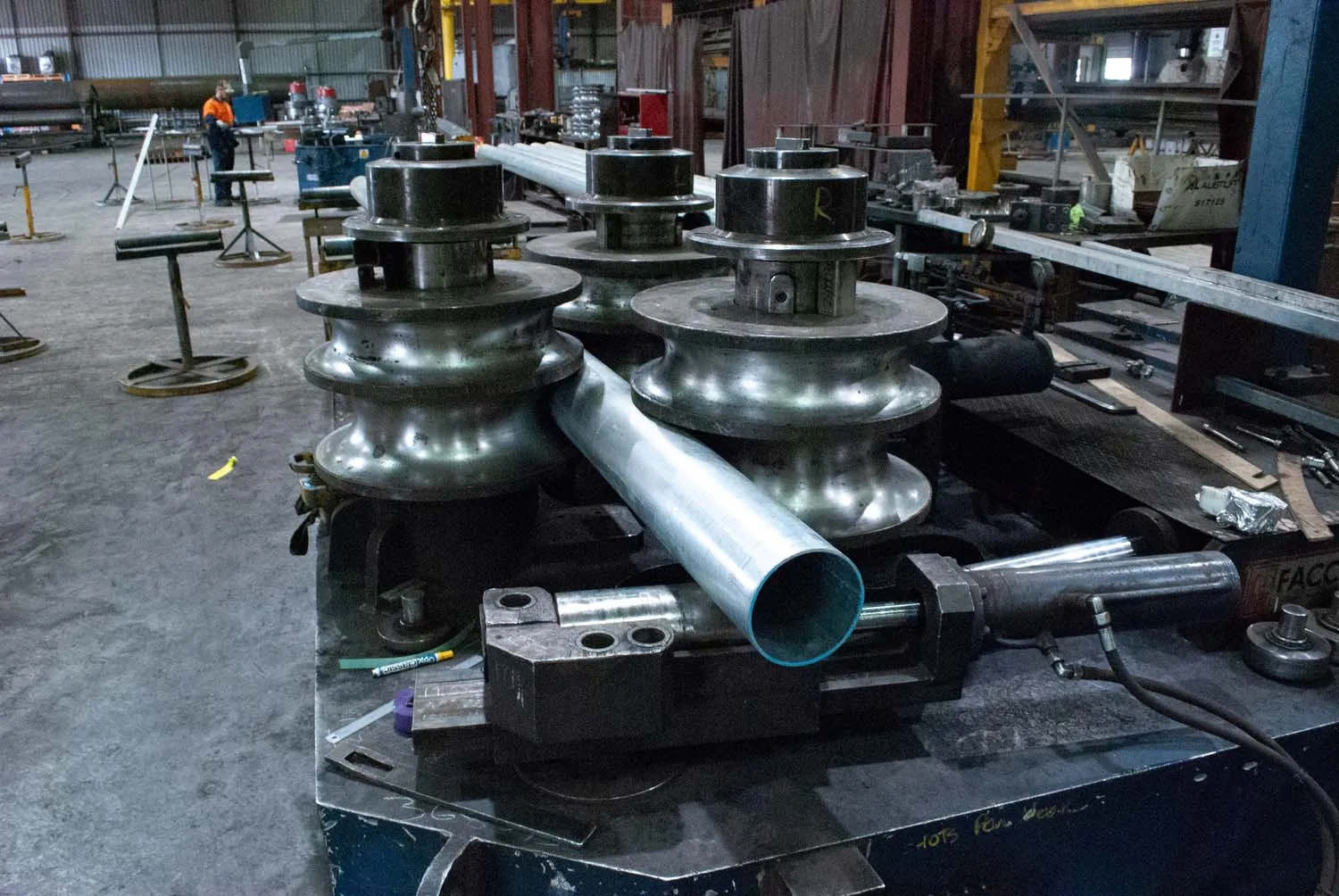

Máy lốc thép hình dùng để lốc thép ống tròn

Máy lốc thép hình dùng để lốc thép ống tròn

  1. Nguyên lý hoạt động của máy lốc thép hình

4.1. Chu trình lốc cơ bản

  1. Thiết lập: Lựa chọn và lắp đặt bộ khuôn (Tooling) phù hợp với tiết diện thép hình.
  2. Định Vị: Đưa vật liệu vào máy và định vị chính xác giữa các trục lăn.
  3. Lực Ép Sơ Bộ (Pre-Bending): Trục lăn phụ được nâng lên hoặc hạ xuống để tạo một lực ép ban đầu, làm cong phần đầu vật liệu. Đây là bước quan trọng để giảm thiểu đoạn thẳng ở hai đầu vật liệu (Flat End).
  4. Lốc Liên Tục (Rolling): Trục chính bắt đầu quay, kéo vật liệu đi qua. Đồng thời, trục lăn phụ tiếp tục di chuyển dần để tăng độ cong theo từng lượt (Pass).
  5. Điều Chỉnh & Kiểm Tra: Quá trình lốc được thực hiện qua nhiều lượt (Multi-Pass) cho đến khi đạt được bán kính yêu cầu. Máy CNC sẽ tự động điều chỉnh độ sâu trục lăn giữa các lượt.

4.2. Cách điều chỉnh lực ép – bán kính uốn

Bán kính uốn (Radius) tỉ lệ nghịch với độ sâu của trục lăn phụ (Penetration Depth).

Người vận hành hoặc hệ thống CNC sẽ điều chỉnh vị trí trục lăn D để đạt được lực ép biến dạng dẻo cần thiết. Cần lưu ý đến hiện tượng Hồi phục đàn hồi (Springback), máy CNC sẽ tự động bù trừ lực ép vượt quá điểm giới hạn đàn hồi để vật liệu sau khi ra khỏi máy đạt được bán kính chính xác.

4.3. Cơ chế chống xoắn – chống biến dạng

Các loại thép hình như H, I, U, L rất dễ bị xoắn (Twist) khi uốn theo phương yếu (Easy Way). Máy lốc hiện đại được trang bị Hệ thống dẫn hướng/chống xoắn bên (Lateral Guide/Anti-Twist System).

Hệ thống này bao gồm các con lăn dẫn hướng điều chỉnh được, đặt vuông góc với trục lốc, giữ cố định hai cánh (Flange) hoặc mép vật liệu, đảm bảo tiết diện thép hình không bị xoay hoặc xoắn trong quá trình lốc.

4.4. Kiểm soát độ chính xác trong quá trình lốc

Độ chính xác được kiểm soát bởi:

  • Bộ Mã hóa (Encoder): Đo lường vị trí chính xác của trục lăn phụ (độ dịch chuyển là 0.01mm).
  • Phần mềm CNC: Tự động tính toán độ bù trừ hồi phục đàn hồi và điều chỉnh lực ép trong thời gian thực.

  1. Các dòng máy lốc thép hình phổ biến trên thị trường

5.1. Máy lốc 2 trục

Đây là dòng máy đơn giản, thường chỉ dùng để lốc các thanh dẹt, thanh đặc kích thước nhỏ. Ứng dụng hạn chế do khó kiểm soát độ cong và lực lốc không đồng đều.

Máy lốc thép hình 3 trục của Automech

Máy lốc thép hình 3 trục của Automech

5.2. Máy lốc 3 trục (phổ biến nhất)

  • Cấu hình: 1 trục chính cố định (thường ở dưới) và 2 trục phụ điều chỉnh ở trên, hoặc 2 trục dưới dẫn động và 1 trục trên điều chỉnh.
  • Ưu điểm: Thiết kế cân bằng, đa dụng, dễ vận hành, phù hợp với hầu hết các loại thép hình và ống tiêu chuẩn.

5.3. Máy lốc 4 trục (độ chính xác cao)

  • Cấu hình: 4 trục lăn, trong đó 2 trục chính dẫn động (ở giữa) và 2 trục phụ điều chỉnh ở hai bên.
  • Ưu điểm: Cho phép lốc sơ bộ (Pre-Bending) cả hai đầu vật liệu mà không cần đảo phôi. Giảm thiểu tối đa đoạn thẳng ở đầu vật liệu và tăng độ chính xác lặp lại. Lý tưởng cho sản xuất hàng loạt các chi tiết vòng tròn.

5.4. Máy lốc CNC bán tự động và tự động hoàn toàn

Có hai loại điều khiển chính

  • Bán Tự Động (NC): Vận hành thủ công nhưng có thể lập trình vị trí trục lăn.
  • Tự Động Hoàn Toàn (CNC): Tự động hóa toàn bộ chu trình, từ định vị, lốc nhiều lượt, đến bù trừ lỗi. Thường tích hợp hệ thống đo lường Laser hoặc Cảm biến quang học để kiểm tra bán kính ngay trong quá trình lốc.
Máy lốc thép hình 4 trục của Automech cung cấp cho khách hàng kết cấu thép

Máy lốc thép hình 4 trục của Automech cung cấp cho khách hàng kết cấu thép

  1. Ưu điểm khi sử dụng máy lốc thép hình

6.1. Uốn được nhiều dạng thép hình phức tạp

Máy có khả năng thay đổi khuôn (tooling) linh hoạt, từ lốc vòng tròn hoàn chỉnh, lốc hình oval, lốc hình xoắn ốc, đến lốc đa bán kính (Multiple Radii Bends) trên cùng một chi tiết.

6.2. Độ chính xác cao – biên dạng đẹp – ít biến dạng

Nguyên lý lăn liên tục giúp phân bổ lực đều khắp tiết diện vật liệu, tránh móp méo và biến dạng tiết diện. Độ chính xác bán kính đạt tiêu chuẩn kỹ thuật nghiêm ngặt, lý tưởng cho các kết cấu yêu cầu dung sai chặt chẽ.

6.3. Năng suất cao, phù hợp sản xuất hàng loạt

Với máy CNC, chu trình lốc được chuẩn hóa và thực hiện tự động, cho phép sản xuất liên tục các chi tiết giống hệt nhau với tốc độ vượt trội so với phương pháp thủ công.

6.4. Tiết kiệm nhân công và giảm chi phí gia công

Một công nhân vận hành máy CNC có thể kiểm soát toàn bộ quy trình lốc, giảm thiểu nhu cầu nhân công trực tiếp và loại bỏ lãng phí vật liệu do lỗi biến dạng.

6.5. Tính ổn định khi vận hành liên tục

Được thiết kế với hệ thống truyền động và khung máy chắc chắn, các máy lốc thép hình công nghiệp có thể hoạt động ổn định trong thời gian dài với tải trọng cao mà không làm giảm chất lượng sản phẩm.

Máy lốc thép hình 4 trục dạng đứng, hạng nặng trong ngành uốn thép hình

Máy lốc thép hình 4 trục dạng đứng, hạng nặng trong ngành uốn thép hình

  1. Ứng dụng của máy lốc thép hình

7.1. Ngành kết cấu thép

Lốc các dầm I, H cong cho các công trình có kiến trúc đặc biệt, mái vòm, cầu vượt bộ hành, hoặc kết cấu chịu lực theo biên dạng cong.

7.2. Sản xuất bồn bể, silo, khung kết cấu lớn

Lốc các tấm thép dày, ống lớn hoặc thép hình để tạo ra các vành gia cường (Stiffener Rings) cho bồn chứa áp lực, tháp, silo lưu trữ vật liệu.

7.3. Công trình công nghiệp – cầu đường

Lốc các thanh ray, thanh dẫn hướng, các chi tiết gia cường cho đường hầm, cầu cảng, và các cấu kiện đòi hỏi độ bền cao.

7.4. Chế tạo chi tiết uốn cong cho kiến trúc, nội thất

Sử dụng thép không gỉ hoặc nhôm để tạo ra các chi tiết trang trí, tay vịn cầu thang, mặt dựng (Façade) hoặc các chi tiết kim loại nghệ thuật phức tạp.

7.5. Nhà máy cơ khí chế tạo và chế biến kim loại

Chế tạo các chi tiết máy, khung gầm thiết bị, bộ phận của máy móc nặng, và các sản phẩm gia công đòi hỏi độ cong chính xác cao.

  1. Tiêu chí lựa chọn máy lốc thép hình cho doanh nghiệp

8.1. Kích thước thép hình và độ dày cần lốc

Yếu tố quan trọng nhất là phải xác định dải kích thước (chiều cao, chiều rộng, độ dày thành) của loại thép hình có lực cản biến dạng lớn nhất mà doanh nghiệp dự kiến gia công. Máy phải có công suất và mô-men xoắn vượt qua yêu cầu này.

8.1.1. Bán kính uốn lớn nhất – nhỏ nhất

Khả năng lốc bán kính nhỏ nhất (min. Radius) sẽ quyết định độ linh hoạt của máy. Bán kính uốn nhỏ thường đòi hỏi máy phải có lực ép lớn hơn và kết cấu khuôn phức tạp hơn.

8.1.2. Chiều dài vật liệu

Khả năng tiếp nhận và gia công vật liệu có chiều dài lớn sẽ ảnh hưởng đến thiết kế khung máy và yêu cầu không gian lắp đặt.

8.2. Cấu hình máy và loại truyền động (cơ – thủy lực – hybrid)

  • Cơ (Cơ khí): Đơn giản, chi phí thấp, thường dùng cho máy nhỏ.
  • Thủy Lực (Hydraulic): Lực ép lớn, ổn định, phổ biến nhất cho máy công nghiệp.
  • Hybrid (Kết hợp): Sử dụng motor điện cho truyền động chính và thủy lực cho trục lăn phụ, tối ưu hóa tốc độ và lực ép, đồng thời tiết kiệm năng lượng.

8.3. Khả năng mở rộng – nâng cấp

Xem xét máy có dễ dàng thay đổi khuôn để lốc các loại thép hình khác không. Máy CNC có thể nâng cấp phần mềm hoặc tích hợp các hệ thống tự động hóa khác trong tương lai.

8.4. Chi phí đầu tư – vận hành – bảo trì

Đánh giá chi phí đầu tư ban đầu, chi phí tiêu thụ năng lượng (đặc biệt là điện năng của động cơ và bơm thủy lực), và chi phí thay thế các bộ phận hao mòn như khuôn lốc và dầu thủy lực.

8.5. Yêu cầu về kỹ thuật và an toàn khi vận hành

Lựa chọn các dòng máy có giao diện điều khiển thân thiện, dễ lập trình và tuân thủ các tiêu chuẩn an toàn công nghiệp quốc tế (như CE Mark).

  1. Giải pháp máy lốc thép hình tại Automech

9.1. Các dòng máy Automech cung cấp

Automech tự hào là đối tác chiến lược cung cấp các dòng máy lốc thép hình chất lượng cao, đáp ứng mọi quy mô sản xuất:

9.1.1. Máy lốc thép hình thủy lực

Cung cấp lực ép mạnh mẽ và ổn định, lý tưởng cho việc lốc các loại thép hình có tiết diện lớn, độ dày cao.

9.1.2. Máy lốc thép hình 3 trục – 4 trục

Cung cấp cả dòng máy 3 trục tiêu chuẩn (đa dụng) và dòng máy 4 trục tiên tiến (tối ưu hóa lốc vòng và độ chính xác lặp lại).

9.1.3. Máy lốc CNC theo yêu cầu dự án

Các giải pháp máy lốc tích hợp hệ thống điều khiển CNC tiên tiến, có khả năng kết nối mạng, chẩn đoán lỗi từ xa và lưu trữ hàng trăm chương trình gia công.

Loại máy lốc thép hình đặc biệt tại Việt Nam

Loại máy lốc thép hình đặc biệt tại Việt Nam

9.2. Tùy chỉnh theo vật liệu – biên dạng – năng suất của doanh nghiệp

Chúng tôi cung cấp dịch vụ tư vấn chuyên sâu để thiết kế và tùy chỉnh (Customization) bộ khuôn lốc (Tooling) và cấu hình máy phù hợp chính xác với vật liệu (Thép Carbon, Inox, Nhôm), biên dạng và mục tiêu năng suất của riêng doanh nghiệp bạn.

9.3. Dịch vụ lắp đặt – đào tạo – chuyển giao công nghệ

Đội ngũ kỹ sư chuyên nghiệp của Automech sẽ thực hiện quy trình lắp đặt, hiệu chỉnh máy (Calibration) và đào tạo chuyên sâu về vận hành, lập trình cho đội ngũ kỹ thuật của quý công ty, đảm bảo máy hoạt động hiệu quả ngay từ ngày đầu tiên.

9.4. Hỗ trợ kỹ thuật tận nơi – bảo trì định kỳ

Automech cam kết chính sách bảo hành, bảo trì định kỳ và hỗ trợ kỹ thuật nhanh chóng, tận nơi trong suốt vòng đời của thiết bị, giúp doanh nghiệp luôn yên tâm về tính ổn định và liên tục của sản xuất.

9.5. Liên hệ

Thông tin liên hệ Automech:

Phone/Zalo: 0933 631 387 (Mr. Tư)

Youtube: Automech Mechanical

Website: https://automech.vn

Hotline:  +84 247.303.8678

Email: [email protected]

Trụ sở: Hà Nội – TP.HCM – Đà Nẵng
