Máy hàn ngang Automech nâng chuẩn hàn dầm H tốc độ cao nhất!

Máy hàn ngang tự động là trái tim của mọi dây chuyền sản xuất kết cấu thép hiện đại, đặc biệt là trong quy trình chế tạo các loại dầm tổ hợp. Bài viết này sẽ đi sâu phân tích công nghệ, lợi ích vượt trội, và giới thiệu giải pháp máy hàn ngang tiên tiến do Automech cung cấp.

1. Máy Hàn Ngang Là Gì?

1.1. Khái niệm & Nguyên lý Hàn Ngang

Máy hàn ngang là hệ thống hàn tự động được thiết kế để thực hiện các đường hàn dọc trên các kết cấu dầm, đặc biệt là dầm chữ H hoặc dầm hộp (box girder), khi chi tiết hàn được đặt ở vị trí nằm ngang (mặt phẳng làm việc song song với sàn nhà xưởng).

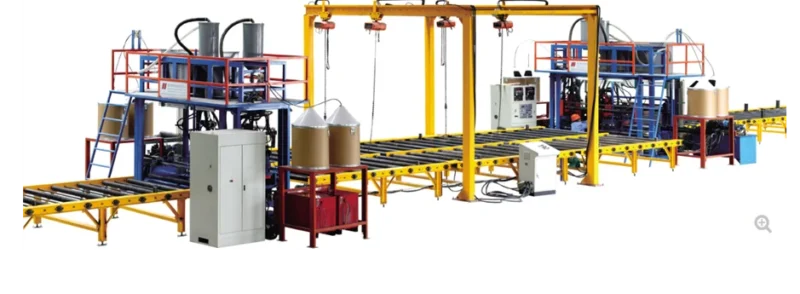

Máy hàn ngang của Jinggong được Automech cung cấp cho khách hàng kết cấu thép

Nguyên lý hoạt động cốt lõi của máy hàn ngang là sử dụng công nghệ hàn hồ quang dưới lớp thuốc bảo vệ (Submerged Arc Welding – SAW). Trong quy trình này, hồ quang hàn được che phủ hoàn toàn bởi một lớp hạt thuốc hàn, giúp:

• Bảo vệ kim loại nóng chảy khỏi các tác động của không khí (oxy, nitơ).
• Ổn định hồ quang và nhiệt độ.
• Tạo ra mối hàn có chiều sâu thâm nhập lớn và độ bền cơ học cao.

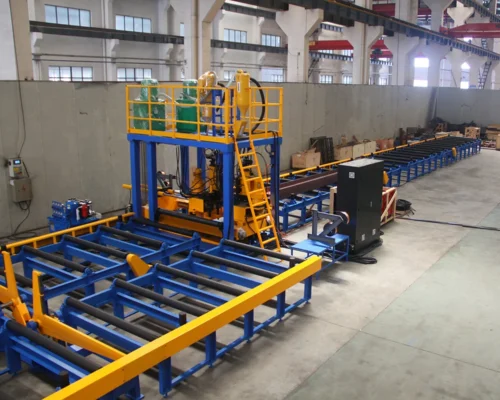

Một máy hàn ngang được Automech cung cấp tại khách hàng chuyên gia công dầm

1.2. Phân biệt Hàn Ngang – Hàn Đứng – Hàn Dưới Lớp Thuốc

1.3. Vai trò của Máy Hàn Ngang trong Dây Chuyền Chế Tạo Dầm

Trong quy trình chế tạo dầm H tổ hợp, máy hàn ngang là bước sau cùng và quan trọng nhất để cố định vĩnh viễn ba tấm thép (hai cánh và một bụng) lại với nhau. Vai trò của nó bao gồm:

1. Hoàn thiện liên kết: Tạo ra các đường hàn góc chịu lực chính giữa bản cánh và bản bụng.
2. Đảm bảo chất lượng: Cung cấp mối hàn có độ thâm nhập, độ đồng nhất và độ bền vượt trội so với hàn tay hoặc bán tự động.
3. Tối ưu hóa quy trình: Cho phép hàn đồng thời hai đường hàn góc ở hai bên của dầm, hoặc sử dụng công nghệ Tandem SAW (hai dây hàn) để tăng tốc độ gấp đôi.

Trạm hàn cốt lõi cho sự tối ưu của máy hàn ngang Jinggong

2. Lợi ích Khi Sử Dụng Máy Hàn Ngang

Việc chuyển đổi từ hàn tay sang máy hàn ngang tự động mang lại những cải thiện đột phá trong sản xuất kết cấu thép.

2.1. Tăng Năng Suất Hàn Vượt Trội

Máy hàn ngang vận hành theo phương pháp SAW có khả năng đạt tốc độ hàn và tốc độ đắp kim loại (deposition rate) cao hơn gấp 3 đến 5 lần so với hàn thủ công.

• Tốc độ hàn tự động có thể đạt 400 – 1000 mm/phút hoặc hơn, tùy thuộc vào cường độ dòng hàn (Amperes).
• Công nghệ Tandem SAW (Hàn hai dây song song) thậm chí còn tăng hiệu suất lên gấp đôi, lý tưởng cho dầm dày.

2.2. Nâng Cao Chất Lượng Mối Hàn

• Độ thâm nhập sâu: SAW tạo ra mối hàn có độ thâm nhập sâu, đảm bảo liên kết chắc chắn và chịu lực cao.
• Đồng nhất: Quá trình hàn hoàn toàn tự động loại bỏ lỗi do con người (như dao động tốc độ/góc độ), tạo ra mối hàn đồng đều, không bị rỗ khí hoặc lẫn xỉ.
• Độ bền cơ học cao: Lớp thuốc hàn bảo vệ hiệu quả, giúp kim loại mối hàn tinh khiết và đạt các tiêu chuẩn quốc tế (AWS, ISO).

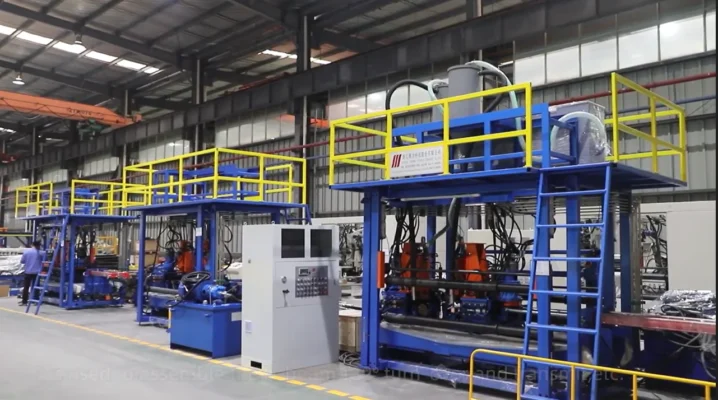

Máy hàn ngang trước và sau đang được test, chuẩn bị được giao hàng đến khách hàng của Automech.

2.3. Giảm Sai Số và Cong Vênh

Hệ thống ép kẹp và căn chỉnh tự động của máy hàn giữ dầm ở vị trí chính xác trong suốt quá trình hàn. Quá trình hàn tốc độ cao, dòng điện ổn định giúp kiểm soát nhiệt lượng đầu vào, từ đó giảm thiểu đáng kể hiện tượng cong vênh (warpage) do ứng suất nhiệt không đồng đều, giảm công đoạn nắn thẳng sau hàn.

2.4. Giảm Chi Phí Nhân Công & Thời Gian Sản Xuất

• Giảm nhân công: Một máy hàn ngang chỉ cần một người vận hành để giám sát, thay vì nhiều thợ hàn chuyên nghiệp cho cùng khối lượng công việc.
• Thời gian: Tốc độ hàn nhanh giúp hoàn thành đơn hàng trong thời gian ngắn hơn, cải thiện đáng kể chu kỳ sản xuất (lead time).

2.5. Phù Hợp Sản Xuất Hàng Loạt

Với khả năng hoạt động liên tục, tốc độ cao và chất lượng ổn định, máy hàn ngang là giải pháp lý tưởng cho các nhà máy sản xuất kết cấu thép có nhu cầu sản xuất hàng loạt (mass production) các cấu kiện dầm tiêu chuẩn.

3. Cấu Tạo & Nguyên lý Hoạt động của Máy Hàn Ngang

Máy hàn ngang tự động là sự kết hợp của cơ khí chính xác và công nghệ điện tử tiên tiến.

3.1. Khung Máy và Hệ Thống Dẫn Hướng

• Khung máy (Gantry/Cổng trục): Là kết cấu thép vững chắc, chịu tải, di chuyển dọc theo chiều dài của dầm. Thiết kế cổng trục đảm bảo độ cứng vững, không rung lắc khi hàn ở tốc độ cao.
• Hệ thống dẫn hướng: Bao gồm các ray dẫn hướng chính xác được lắp đặt trên sàn, đảm bảo đầu hàn di chuyển thẳng tuyệt đối, song song với trục dầm.

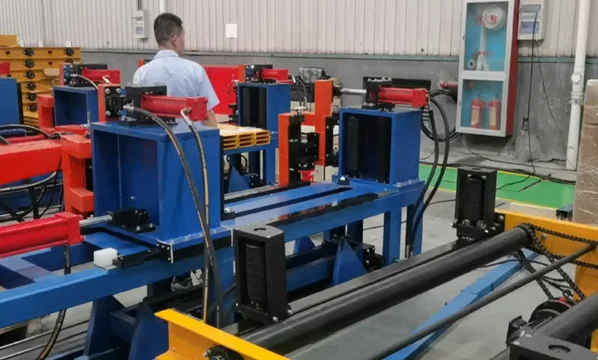

Trạm đính đầu dầm trong máy hàn ngang JInggong do Automech cung cấp

3.2. Đầu Hàn Tự Động (SAW)

Đây là nơi chứa cơ cấu cấp dây hàn, đầu phun thuốc hàn và hệ thống hồi phục thuốc hàn. Máy có thể trang bị:

• Single Arc: Một mỏ hàn, một dây hàn.
• Twin Arc/Tandem Arc (Hai dây): Hai mỏ hàn, hai dây hàn hoạt động đồng thời (một mỏ hàn chính đi trước, một mỏ hàn phụ đi sau).

3.3. Bộ Cấp Dây – Nguồn Hàn

• Nguồn hàn: Là bộ phận cung cấp dòng điện và điện áp ổn định, công suất lớn (thường từ 1000A đến 1500A hoặc hơn) phù hợp cho hàn SAW cường độ cao.
• Bộ cấp dây: Hệ thống động cơ và con lăn cấp dây hàn liên tục, tốc độ cấp dây được kiểm soát chính xác để duy trì chiều dài hồ quang ổn định.

3.4. Hệ Thống Ép Kẹp & Căn Chỉnh Phôi

Bao gồm các con lăn ép thủy lực hoặc khí nén đặt trên dầm, có nhiệm vụ:

• Ép chặt: Giữ cố định bản cánh và bản bụng, ngăn chặn khe hở trong quá trình hàn.
• Căn chỉnh: Đảm bảo góc vuông 90 độ tuyệt đối tại vị trí giao nhau của hai tấm thép.

3.5. Bộ Điều Khiển PLC / CNC

Bộ não của máy, sử dụng PLC (Programmable Logic Controller) hoặc CNC (Computer Numerical Control) để:

• Thiết lập và lưu trữ các thông số hàn (dòng điện, điện áp, tốc độ hàn).
• Kiểm soát chuyển động đồng bộ của cổng trục, hệ thống cấp dây và ép kẹp.
• Giám sát và báo lỗi trong quá trình vận hành.

Tủ điều khiển có PLC của máy hàn ngang Jinggong

3.6. Chu trình Vận Hành Một Lượt Hàn

1. Cài đặt: Dầm đã được định vị trên bàn gá, người vận hành nhập thông số hàn vào PLC.
2. Khởi động: Cổng trục di chuyển đến vị trí bắt đầu hàn. Hệ thống ép kẹp được kích hoạt.
3. Hàn: Thuốc hàn được phun xuống, lấp đầy khu vực hàn. Hồ quang được mồi và quá trình hàn SAW bắt đầu.
4. Di chuyển: Cổng trục di chuyển với tốc độ đã cài đặt, đầu hàn tạo ra mối hàn liên tục.
5. Thu hồi: Thuốc hàn dư không nóng chảy được hệ thống hút chân không thu hồi để tái sử dụng.
6. Kết thúc: Hồ quang tắt, cổng trục dừng lại và hệ thống sẵn sàng cho đường hàn tiếp theo.

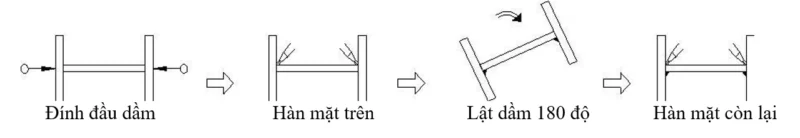

Quy tình hàn của máy hàn ngang

4. Ứng Dụng của Máy Hàn Ngang trong Sản Xuất

Máy hàn ngang là thiết bị không thể thiếu trong nhiều lĩnh vực kỹ thuật đòi hỏi chất lượng kết cấu cao:

4.1. Hàn Dầm H Tổ Hợp

Ứng dụng chính của máy hàn ngang. Nó được sử dụng để hàn hai đường hàn góc song song, liên kết chắc chắn bản bụng vào hai bản cánh để tạo thành dầm H hoàn chỉnh, thay thế cho dầm cán nóng (Hot Rolled Beam) khi cần kích thước phi tiêu chuẩn hoặc thép cường độ cao.

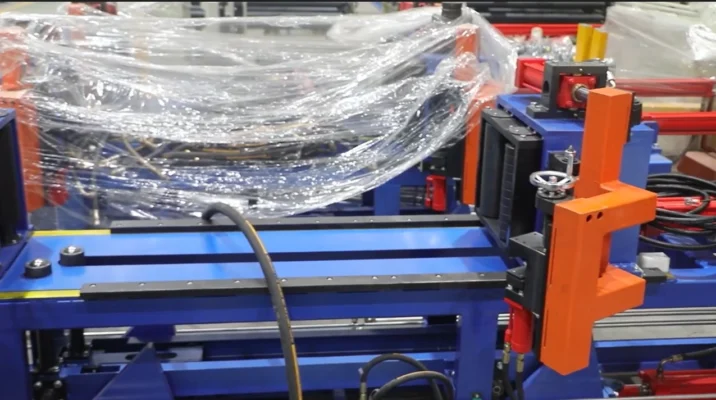

Cận cảnh máy đính đầu dầm của máy hàn ngang Jinggong

4.2. Hàn Dầm Hộp – Box Girder

Máy hàn ngang, đặc biệt là loại có khả năng điều chỉnh góc độ đầu hàn linh hoạt, được dùng để hàn các mối nối dọc cho dầm hộp, vốn đòi hỏi độ chính xác và kín khít tuyệt đối, thường dùng trong kết cấu cầu hoặc các cấu kiện chịu tải nặng.

4.3. Hàn Kết Cấu Cầu – Nhà Thép – Nhà Xưởng

Trong các dự án cầu, nhà thép tiền chế và nhà xưởng công nghiệp lớn, việc sản xuất hàng trăm, hàng nghìn tấn dầm H, dầm hộp cần đến tốc độ và độ tin cậy của máy hàn ngang.

4.4. Các Đường Hàn Dọc Yêu Cầu Độ Chính Xác Cao

Bất kỳ chi tiết nào có đường hàn dọc dài, yêu cầu độ thâm nhập lớn và kiểm soát biến dạng chặt chẽ (như bồn bể áp lực, ống công nghiệp đường kính lớn…) đều có thể áp dụng máy hàn ngang hoặc các biến thể của nó.

5. Tiêu chí Quan Trọng Khi Chọn Mua Máy Hàn Ngang

Để tối đa hóa hiệu suất đầu tư, nhà sản xuất cần cân nhắc các yếu tố sau:

5.1. Công nghệ Hàn (SAW – Tandem SAW)

• SAW (Single Arc): Phù hợp cho dầm có độ dày trung bình, nhu cầu sản xuất vừa phải.
• Tandem SAW (Hai dây): Bắt buộc phải chọn khi sản xuất dầm dày, yêu cầu năng suất cực kỳ cao. Công nghệ này tăng tốc độ lên đến 50-100% so với Single Arc.

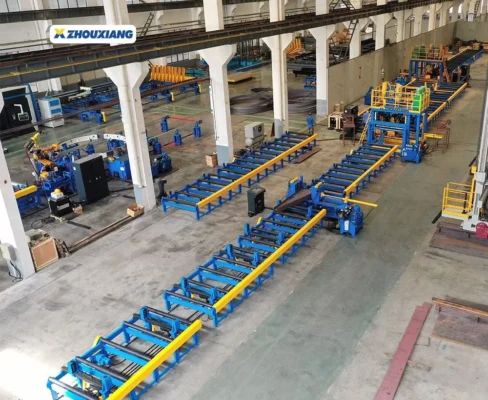

Máy hàn ngang do Automech cung cấp có thể gia công dầm ngiêng lên đến 15 độ

5.2. Biên Dạng Dầm và Kích Thước Làm Việc

Cần xác định rõ:

• Chiều cao dầm (H): Phạm vi min/max mà máy có thể hàn.
• Chiều dài dầm: Chiều dài ray dẫn hướng của máy phải đáp ứng yêu cầu sản xuất dài nhất.
• Khả năng xoay dầm: Máy phải tích hợp hoặc tương thích với hệ thống xoay dầm để có thể hàn được cả hai mặt.

5.3. Nguồn Hàn

• Công suất (Amperes): Chọn nguồn hàn có công suất định mức và chu kỳ làm việc (Duty Cycle) cao (ví dụ: 1000A/100%) để đảm bảo máy có thể hàn liên tục với dòng điện lớn.
• Thương hiệu: Ưu tiên nguồn hàn từ các thương hiệu uy tín toàn cầu về hàn cắt (ví dụ: Lincoln Electric, Miller, Kjellberg…) để đảm bảo độ bền và chất lượng hồ quang.

5.4. Độ Bền và Khả Năng Bảo Trì

Cấu trúc cơ khí của khung máy và hệ thống dẫn hướng phải vững chắc để chịu được môi trường nhà xưởng khắc nghiệt. Các linh kiện điện tử (PLC, cảm biến, motor) nên là loại phổ biến, dễ dàng tìm kiếm và bảo trì.

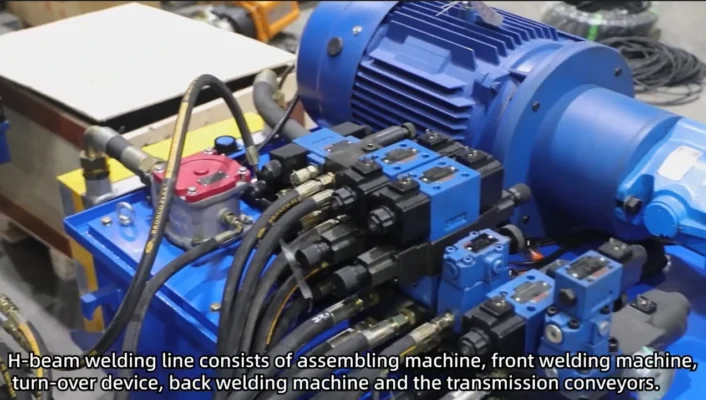

Hệ thống thủy lực có thể được coi là trái tim trong máy hàn ngang

5.5. Nhà Cung Cấp & Dịch Vụ Kỹ Thuật

Đây là tiêu chí then chốt. Nhà cung cấp phải có đội ngũ kỹ thuật am hiểu sâu về công nghệ SAW, có khả năng:

• Tư vấn giải pháp tối ưu (SAW hay Tandem SAW).
• Thực hiện lắp đặt, căn chỉnh và chuyển giao công nghệ chính xác.
• Cung cấp dịch vụ bảo hành, bảo trì, và phụ tùng thay thế nhanh chóng.

6. Giới Thiệu Máy Hàn Ngang do Automech Cung Cấp

Automech tự hào là nhà cung cấp giải pháp máy hàn ngang tự động tiên tiến, được thiết kế đặc biệt để đáp ứng các tiêu chuẩn sản xuất kết cấu thép khắt khe nhất tại Việt Nam.

6.1. Thông Số Nổi Bật

Các dòng máy hàn ngang Automech thường sở hữu các thông số kỹ thuật ấn tượng:

• Khả năng làm việc: Hàn dầm H với chiều cao bụng dầm từ 200mm đến 2500mm.
• Tốc độ hàn: Có thể đạt tới 1200 mm/phút (Tandem SAW).
• Nguồn hàn: Tùy chọn nguồn hàn nhập khẩu từ các thương hiệu hàng đầu thế giới (1000A – 1250A) với chu kỳ làm việc 100%.

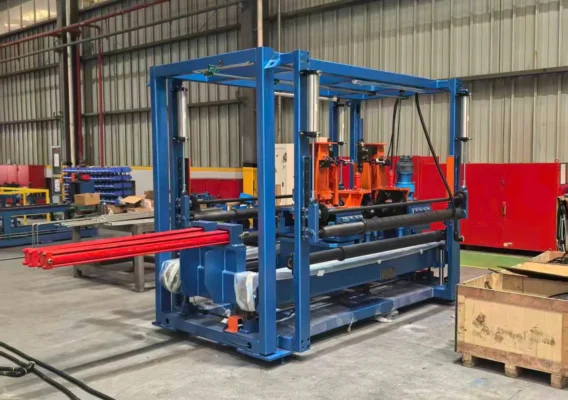

Trạm hàn mặt sau trong máy hàn ngang Jinggong đang được lắp đặt trước khi xuất xưởng

6.2. Công nghệ Hàn Tiên Tiến

Máy Automech tập trung vào:

• Tandem SAW (Tùy chọn): Tăng năng suất và thâm nhập mối hàn tối đa cho các dầm siêu dày.
• Hệ thống điều khiển độc lập: Mỏ hàn có thể được điều chỉnh góc độ trục X-Y-Z độc lập, đảm bảo bám sát biên dạng dầm dù có sai số gia công nhỏ.
• Hệ thống thu hồi thuốc hàn chân không: Tự động thu gom, sàng lọc và tái sử dụng thuốc hàn, tiết kiệm vật tư đáng kể.

6.3. Khả năng Tùy Chỉnh theo Yêu cầu Nhà Máy

Automech cung cấp giải pháp máy hàn ngang có thể tùy chỉnh (customization):

• Chiều dài ray: Từ 12m, 15m, 18m hoặc theo chiều dài nhà xưởng.
• Tích hợp: Dễ dàng tích hợp với các hệ thống bàn gá dầm, xoay dầm, hoặc băng tải hiện có trong nhà máy.
• Giao diện điều khiển: Đơn giản, thân thiện, dễ dàng thiết lập thông số hàn cho các loại dầm khác nhau.

6.4. Bảo Hành – Lắp Đặt – Đào Tạo Vận Hành

Automech cam kết dịch vụ toàn diện:

• Bảo hành: Chính sách bảo hành chính hãng, dài hạn cho cả hệ thống máy và nguồn hàn.
• Lắp đặt & Chuyển giao: Đội ngũ kỹ sư chuyên nghiệp sẽ thực hiện lắp đặt và căn chỉnh máy, đảm bảo máy hoạt động đạt năng suất tối đa ngay từ đầu.
• Đào tạo vận hành: Chương trình đào tạo chi tiết cho đội ngũ kỹ thuật và vận hành của khách hàng, giúp làm chủ công nghệ SAW tiên tiến.

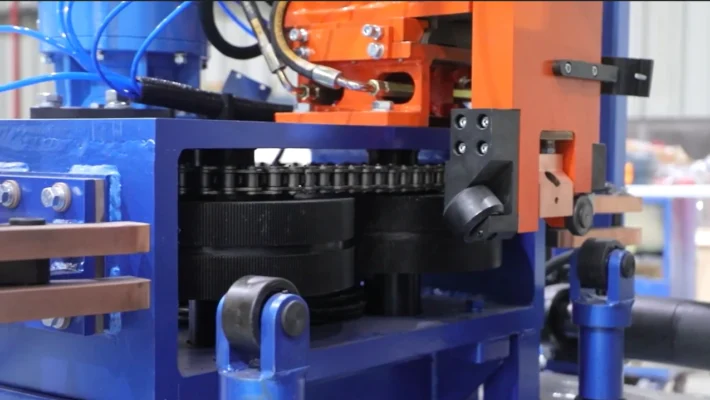

Hệ thống bánh tì đặc biệt giúp máy hàn ngang Jinggong vận hành êm ái và mượt mà

6.5. Một Số Dự Án Đã Triển Khai

Minh chứng: Máy hàn ngang JInggong đã được triển khai thành công tại các nhà máy kết cấu thép hàng đầu, tham gia sản xuất dầm cho các dự án trọng điểm quốc gia như: Zamil Steel, Vis Steel, Kirby Steel, Steel Builder, AM Industries, Atad…

7. Hiệu quả Thực tế Mang lại Cho Nhà Máy

Đầu tư vào máy hàn ngang Automech không chỉ là mua một thiết bị, mà là đầu tư vào hiệu suất tổng thể của nhà máy.

7.1. Giảm Thời Gian Thi Công

Tốc độ sản xuất dầm nhanh đồng nghĩa với việc rút ngắn toàn bộ thời gian chế tạo và lắp đặt kết cấu, giúp nhà thầu hoàn thành dự án đúng tiến độ.

7.2. Giảm Nhân Công Hàn

Chuyển giao công việc hàn chính xác, nặng nhọc cho máy móc, giúp nhà máy tập trung nhân lực vào các công đoạn phức tạp khác, đồng thời giải quyết bài toán thiếu hụt thợ hàn chuyên nghiệp.

7.3. Giảm Lỗi Sản Phẩm

Kiểm soát tự động giúp giảm tối đa lỗi do tay nghề và sự mệt mỏi của thợ hàn, đảm bảo mọi mối hàn đều đạt tiêu chuẩn chất lượng cao nhất.

7.4. Tăng Sản Lượng / Tháng

Với chu kỳ làm việc 100% và tốc độ vượt trội, máy hàn ngang là yếu tố quyết định để nhà máy tăng gấp đôi, gấp ba sản lượng dầm mỗi tháng, nâng cao năng lực cạnh tranh.

Đóng gói máy hàn ngang để giao đến khách hàng sản xuất kết cấu thép

8. Kết Luận

Máy hàn ngang tự động SAW là giải pháp công nghệ không thể thiếu trong kỷ nguyên 4.0 của ngành kết cấu thép. Với sự đầu tư vào các dòng máy hàn ngang tiên tiến của Automech, các nhà máy sẽ không chỉ đạt được sự tăng trưởng vượt bậc về năng suất và chất lượng, mà còn tối ưu hóa chi phí sản xuất một cách bền vững.

Hãy liên hệ với Automech ngay hôm nay để nhận tư vấn chuyên sâu và tìm hiểu dòng máy hàn ngang phù hợp nhất với nhu cầu sản xuất của bạn!
