Máy hàn dầm là gì? Giải pháp hàn kết cấu thép hiệu suất cao

Trong bối cảnh ngành công nghiệp xây dựng toàn cầu đang hướng tới các tiêu chuẩn xanh và độ chính xác tuyệt đối, máy hàn dầm đã trở thành “xương sống” tại các nhà máy kết cấu thép hiện đại. Việc chuyển đổi từ hàn tay sang hệ thống tự động hóa không chỉ là xu hướng mà là yêu cầu bắt buộc để đáp ứng các tiêu chuẩn kỹ thuật quốc tế.

1. Tổng quan về máy hàn dầm trong ngành kết cấu thép

1.1. Vai trò của công nghệ hàn dầm trong sản xuất hiện đại

Trong kỷ nguyên xây dựng xanh và bền vững, thép trở thành vật liệu cốt lõi nhờ khả năng tái chế và độ bền cao. Công nghệ hàn dầm đóng vai trò là “mắt xích” quan trọng nhất, cho phép tạo ra các dầm tổ hợp (Built-up beams) có hình dáng và khả năng chịu lực vượt xa các loại dầm đúc tiêu chuẩn. Điều này giúp tối ưu hóa khối lượng vật liệu, giảm trọng lượng tổng thể của công trình nhưng vẫn đảm bảo an toàn tuyệt đối.

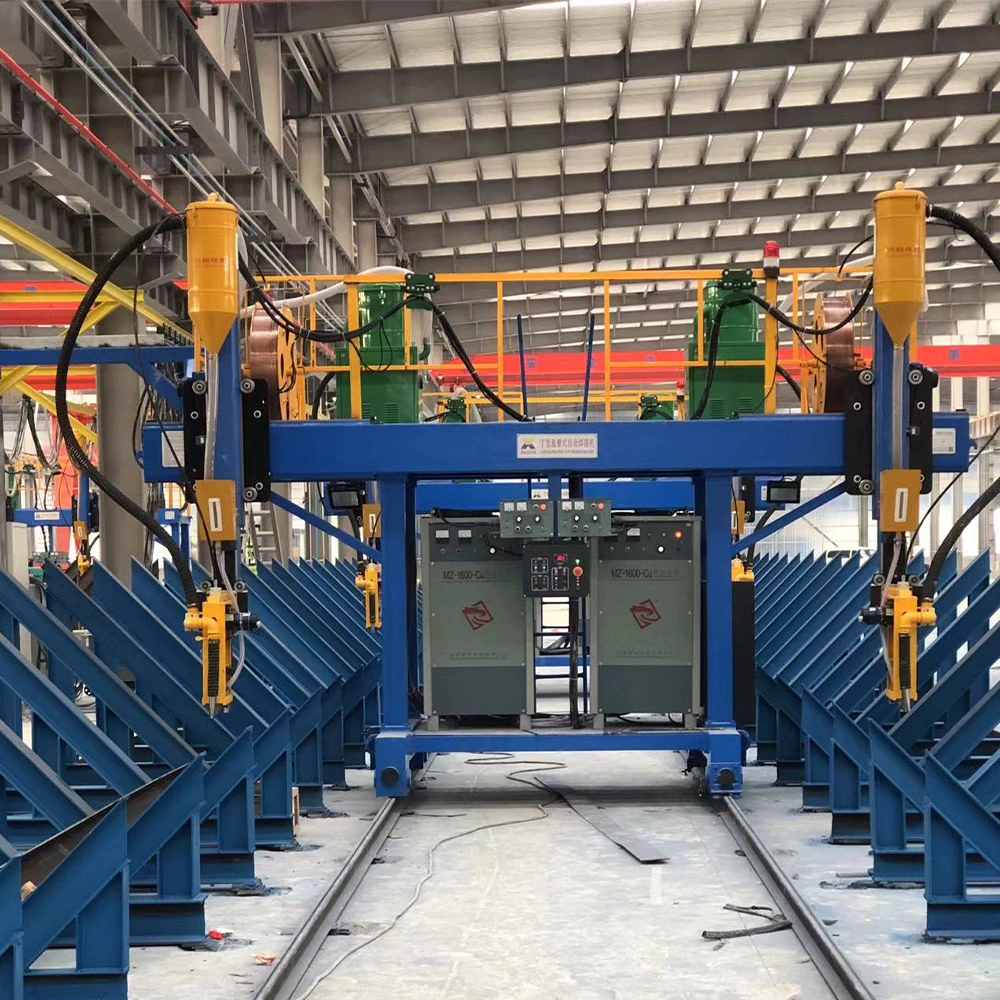

Máy hàn dầm Automech với kết cấu 2 mỏ đơn

1.2. Xu hướng tự động hóa và tiêu chuẩn hóa mối hàn dầm thép

Thị trường quốc tế đang chuyển dịch từ việc sử dụng các thợ hàn lành nghề sang các hệ thống robot và máy hàn tự động CNC. Mục tiêu là đạt được các chứng chỉ quốc tế khắt khe như ISO 3834 hay AISC (American Institute of Steel Construction). Việc tiêu chuẩn hóa đảm bảo mọi đường hàn đều có độ ngấu, bề rộng và hình dáng giống hệt nhau, loại bỏ hoàn toàn các sai số do mệt mỏi hay lỗi chủ quan của con người.

1.3. Nhu cầu sử dụng máy hàn dầm trong nhà máy kết cấu thép, nhà thép tiền chế

Sự gia tăng của các dự án nhà cao tầng, kho bãi thương mại điện tử quy mô lớn và cầu vượt đòi hỏi tốc độ lắp dựng cực nhanh. Máy hàn dầm giúp các nhà máy kết cấu thép (PEB – Pre-Engineered Buildings) đáp ứng tiến độ bàn giao khắt khe bằng cách duy trì hoạt động liên tục 24/7 với năng suất ổn định.

2. Máy hàn dầm là gì?

2.1. Khái niệm máy hàn dầm

Máy hàn dầm là một tổ hợp cơ điện tử phức tạp, được thiết kế chuyên biệt để tự động hóa quá trình tạo đường hàn góc liên tục nối giữa tấm bụng (web) và tấm cánh (flanges) của dầm thép. Khác với các máy hàn vạn năng, máy hàn dầm tập trung vào tính chuẩn xác của quỹ đạo chạy dài và sự ổn định của dòng điện trên các cấu kiện có kích thước lớn.

2.2. Nguyên lý hàn tự động trong gia công dầm thép

Máy vận hành dựa trên nguyên lý Hàn hồ quang chìm (Submerged Arc Welding – SAW). Ở đây, hồ quang điện được hình thành giữa điện cực (dây hàn trần) và vật hàn bên dưới một lớp thuốc hàn dạng hạt. Lớp thuốc này khi nóng chảy sẽ tạo ra lớp xỉ lỏng bảo vệ vũng hàn khỏi sự xâm nhập của khí Nitơ và Oxy, đồng thời giữ nhiệt để mối hàn có cấu trúc hạt mịn và độ bền kéo cao.

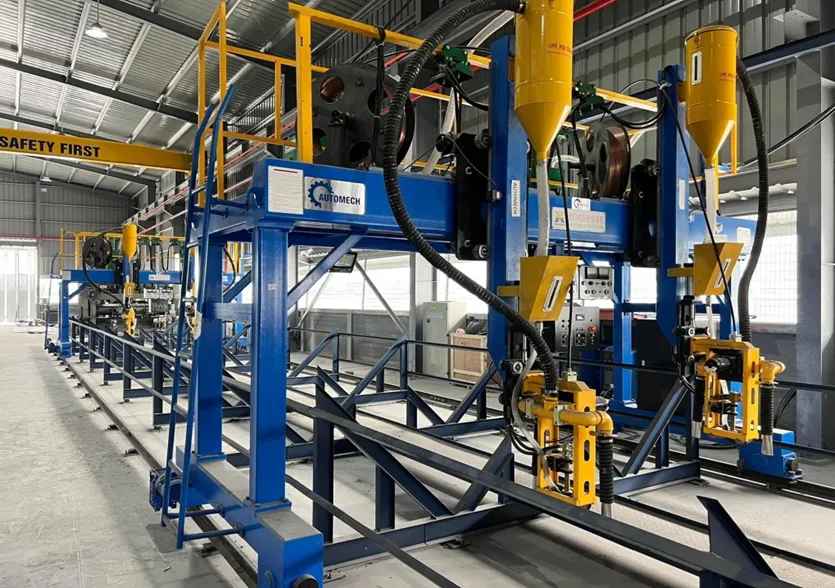

Máy hàn dầm Automech được trang bị hệ thống nguồn hàn hồ quang chìm tiên tiến

2.3. Phân biệt máy hàn dầm với phương pháp hàn thủ công truyền thống

• Hàn thủ công: Thợ hàn phải di chuyển liên tục, dễ xảy ra hiện tượng “nối mối”, độ ngấu không đều và bắn tóe kim loại nhiều.
• Máy hàn dầm: Sử dụng hệ thống dẫn động bằng motor Servo, đảm bảo tốc độ hàn không thay đổi. Nhờ công nghệ SAW, máy không tạo ra tia lửa điện bắn tóe, giúp môi trường làm việc an toàn và mối hàn nhẵn mịn như bề mặt đúc.

3. Cấu tạo chính của máy hàn dầm

3.1. Khung máy và hệ thống giàn đỡ dầm

Thân máy thường được xây dựng theo kiểu Gantry (dạng cổng) hoặc Cantilever (dạng cần cột). Khung thép được xử lý nhiệt để khử ứng suất dư, đảm bảo máy không bị biến dạng sau nhiều năm vận hành. Hệ thống giàn đỡ bao gồm các con lăn thép chịu lực, giúp di chuyển những khối dầm nặng hàng chục tấn một cách nhẹ nhàng.

3.2. Hệ thống di chuyển và truyền động

Sử dụng ray dẫn hướng cường độ cao và hệ truyền động bánh răng – thanh răng (Rack and Pinion). Các trục được điều khiển bởi biến tần (Inverter) giúp máy khởi động và dừng lại êm ái, tránh tình trạng giật cục làm rỗ mối hàn tại điểm bắt đầu.

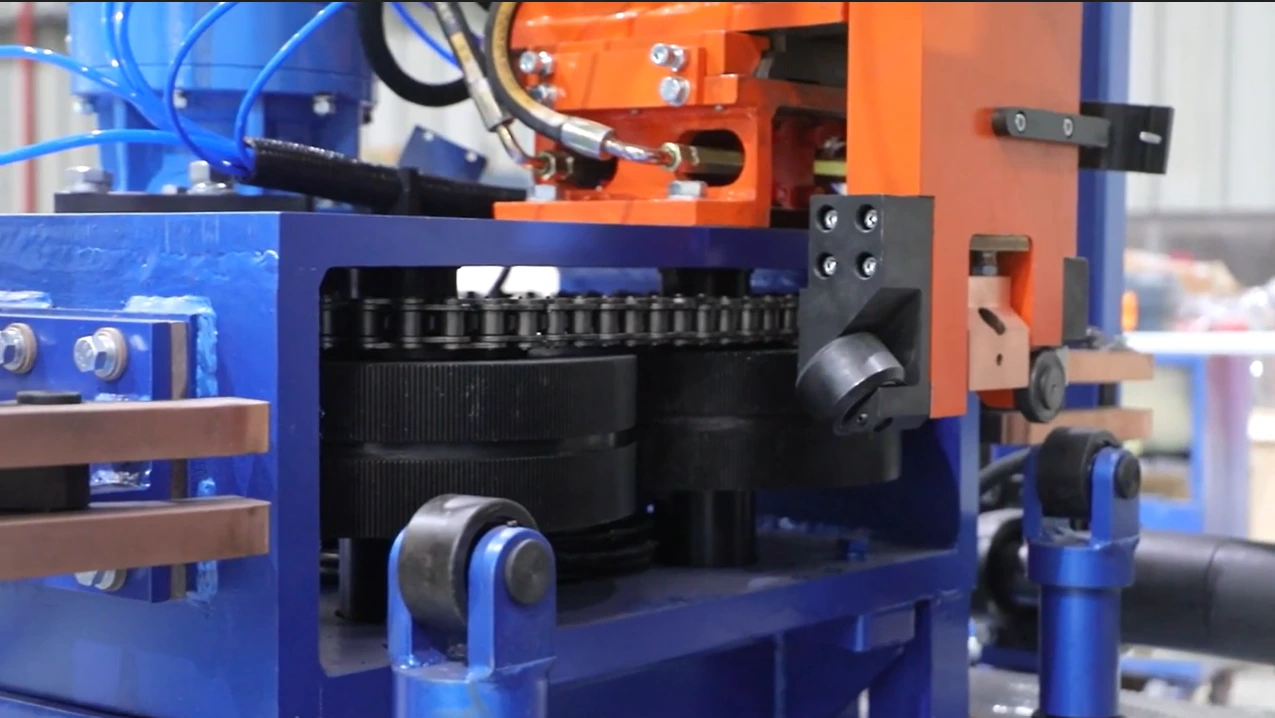

Hệ thống truyền động của máy hàn dầm Automech cung cấp cho khách hàng

3.3. Cụm hàn tự động

3.3.1. Mỏ hàn và hệ hàn hồ quang chìm (SAW)

Đầu hàn có thể xoay linh hoạt và điều chỉnh vị trí bằng tay điều khiển từ xa. Hệ thống này cho phép hàn cả các loại dầm có độ vát hoặc dầm thay đổi tiết diện (Tapered beams).

3.3.2. Hệ cấp dây hàn và thuốc hàn

Hệ thống bao gồm motor cấp dây liên tục và bồn chứa thuốc hàn áp lực. Thuốc hàn được rải đều trước đầu hàn và được hút ngược lại sau khi hàn xong thông qua hệ thống tuần hoàn.

3.4. Hệ thống điều khiển CNC/PLC

Sử dụng bộ lập trình logic PLC (thường là Siemens, Mitsubishi hoặc Delta) kết hợp với màn hình giao diện HMI. Người dùng có thể lưu trữ hàng trăm “chương trình hàn” khác nhau cho từng loại độ dày thép.

3.5. Hệ thống thu hồi thuốc hàn và an toàn vận hành

Hệ thống này bao gồm máy hút công suất lớn và lọc bụi. Nó đảm bảo hơn 95% thuốc hàn chưa nóng chảy được tái sử dụng, giúp giảm chi phí vật tư và giữ cho sàn nhà xưởng luôn sạch sẽ.

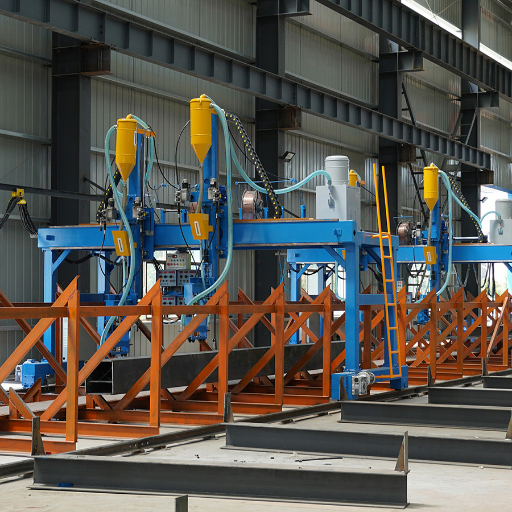

Máy hàn dầm của Automech có thể lắp đặt nhiều máy để trở thành một line

4. Nguyên lý hoạt động của máy hàn dầm

4.1. Chu trình hàn dầm tự động hoàn chỉnh

Sau khi dầm được gá đính sơ bộ, máy sẽ tự động di chuyển đến điểm đầu, hạ đầu hàn và mồi hồ quang. Trong suốt quá trình, hệ thống cảm biến sẽ theo dõi đường hàn để điều chỉnh mỏ hàn luôn nằm đúng tâm góc.

4.2. Cơ chế giữ thẳng và cố định dầm trong quá trình hàn

Máy hàn dầm hiện đại thường trang bị các bánh xe ép thủy lực. Khi hàn, nhiệt độ cao làm thép giãn nở, các bánh xe này có nhiệm vụ ép chặt cánh và bụng dầm vào nhau, triệt tiêu khe hở và ngăn chặn sự biến dạng hình học.

4.3. Cách máy kiểm soát tốc độ, dòng hàn và độ ngấu mối hàn

Năng lượng đường hàn được kiểm soát chặt chẽ theo công thức kỹ thuật:

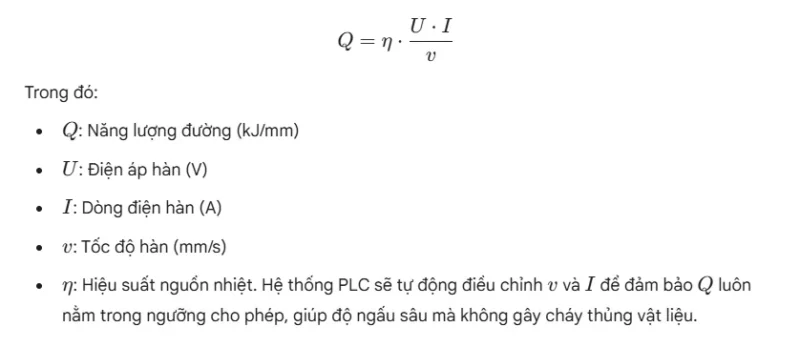

Công thức tính hiệu suất của máy hàn dầm Automech

Hệ thống PLC sẽ tự động tính toán để giữ giá trị E ổn định, đảm bảo độ ngấu sâu vào chân mối hàn mà không làm cháy thủng bụng dầm.

4.4. Khả năng hàn liên tục và hàn hai phía

Với các dòng máy cổng, việc trang bị hai đầu hàn hoạt động song song giúp hoàn thành hai đường hàn đối xứng cùng lúc. Điều này không chỉ tăng năng suất mà còn giúp cân bằng nhiệt lượng, ngăn dầm bị cong về một phía.

5. Các loại máy hàn dầm phổ biến hiện nay

5.1. Máy hàn dầm H

Đây là dòng máy tiêu chuẩn nhất, thiết kế để hàn các loại dầm có cánh (flange) và bụng (web) vuông góc hoàn hảo. Máy thường trang bị hệ thống gá kẹp đối xứng để đảm bảo độ chính xác hình học cho các cấu kiện cột nhà xưởng và dầm chính.

5.2. Máy hàn dầm I

Thiết kế đặc thù cho các loại dầm có phần cánh hẹp hơn hoặc yêu cầu độ cao bụng dầm lớn. Máy hàn dầm I thường được sử dụng để chế tạo các nhịp dầm dài trong cầu thép hoặc các cấu trúc vượt nhịp lớn, nơi yêu cầu khả năng chịu uốn cực cao.

5.3. Máy hàn dầm hộp (Box Beam)

Dầm hộp là cấu kiện chịu xoắn tốt nhất nhưng khó hàn nhất. Máy hàn dầm hộp sử dụng công nghệ theo dõi đường hàn laser đặc biệt hoặc hệ thống mỏ hàn luồn để thực hiện các mối hàn góc kín. Một số dòng cao cấp còn tích hợp công nghệ Electroslag Welding (Hàn điện xỉ) cho các tấm thép cực dày.

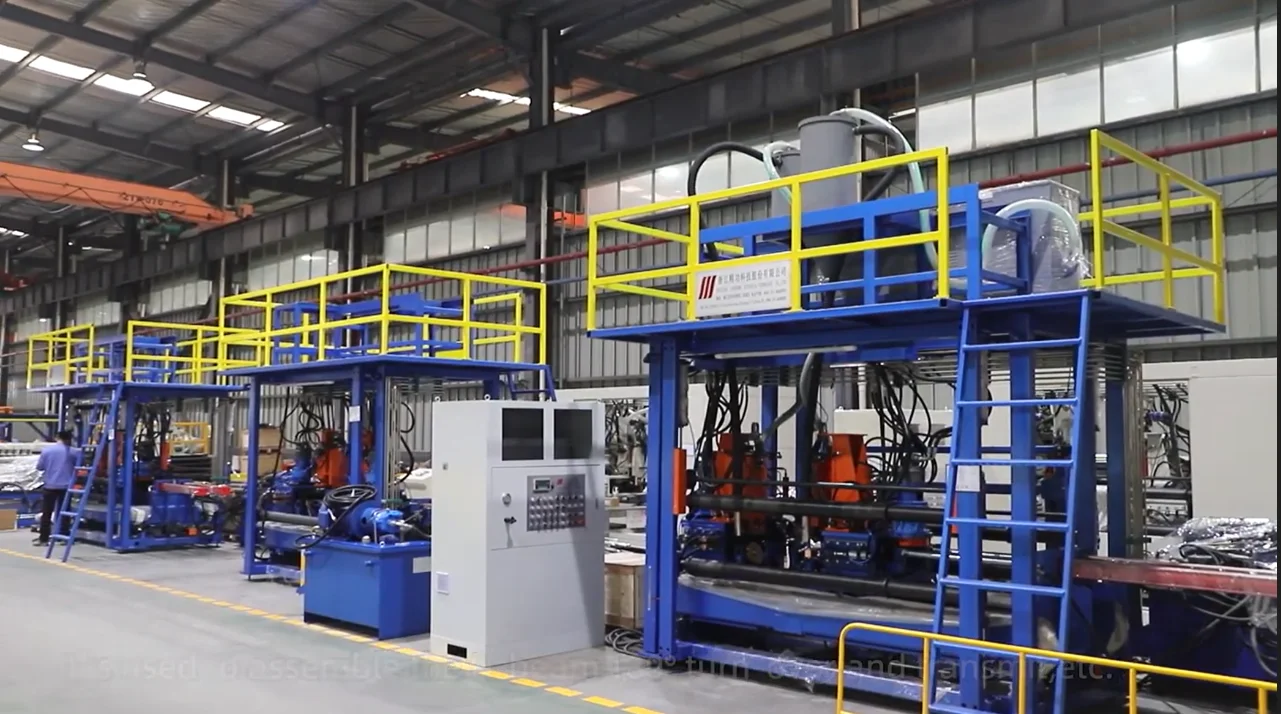

Máy hàn dầm của Automech có khả năng hàn dầm hộp

5.4. Máy hàn dầm 1 đầu SAW

Dòng máy này thường có cấu trúc dạng cần cột (Cantilever). Đây là lựa chọn tối ưu cho các xưởng cơ khí có diện tích hạn chế hoặc chuyên gia công các loại dầm phi tiêu chuẩn, dầm cong, hoặc dầm có tiết diện thay đổi liên tục.

5.5. Máy hàn dầm 2 đầu SAW

Được trang bị trên hệ thống cổng (Gantry), loại máy này cho phép thực hiện đồng thời hai đường hàn ở hai bên dầm. Đây là “cỗ máy in tiền” cho các nhà máy lớn nhờ khả năng cân bằng nhiệt lượng, giảm 50% thời gian sản xuất và hạn chế tối đa biến dạng dầm sau hàn.

5.6. Dây chuyền hàn dầm tích hợp tự động

Đây là giải pháp cao cấp nhất trong công nghiệp 4.0. Dây chuyền này kết hợp ba công đoạn: Gá – Hàn – Nắn thẳng trên một hệ thống băng tải xuyên suốt. Phôi thép đi vào từ một đầu và sản phẩm dầm hoàn chỉnh đi ra ở đầu kia mà không cần sử dụng cẩu trục để lật hoặc di chuyển giữa các trạm, giúp tối ưu hóa 90% chi phí nhân công.

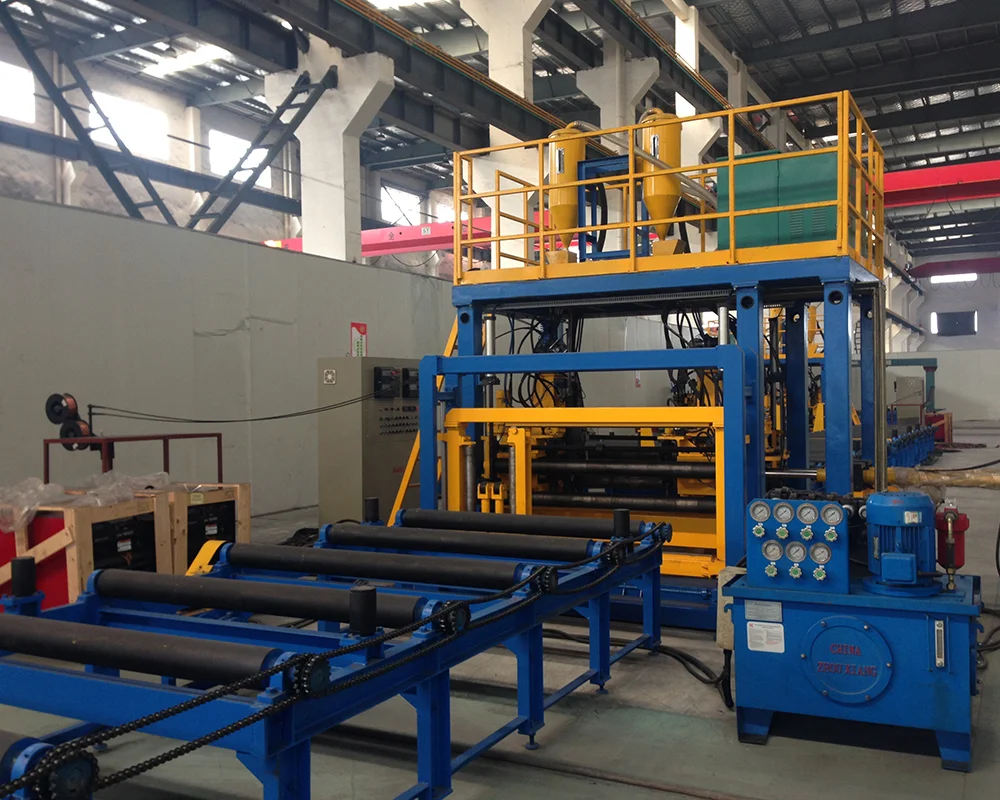

Dây chuyền máy hàn dầm tích hợp được Automech bàn giao đến khách hàng.

6. Ưu điểm nổi bật của máy hàn dầm

6.1. Năng suất hàn cao, vận hành ổn định

Với tốc độ hàn có thể đạt tới 1500mm/phút đối với thép trung bình, máy hàn dầm nhanh gấp 8-10 lần so với hàn tay. Khả năng vận hành liên tục 3 ca mà không giảm sút độ chính xác giúp nhà máy đáp ứng mọi tiến độ gắt gao nhất.

6.2. Chất lượng mối hàn đồng đều, độ ngấu sâu

Nhờ công nghệ SAW, mối hàn có độ ngấu sâu vào tận chân (root penetration), giúp dầm chịu được tải trọng động mạnh. Bề mặt mối hàn nhẵn mịn, không có khuyết tật rỗ khí hay ngậm xỉ, giúp sản phẩm vượt qua các bài kiểm tra Siêu âm (UT) hoặc Chụp X-quang (RT) một cách dễ dàng.

6.3. Giảm phụ thuộc tay nghề thợ hàn

Việc tìm kiếm thợ hàn bậc cao (6G) ngày càng khó khăn và chi phí lương rất lớn. Với máy hàn tự động, chỉ cần một kỹ thuật viên vận hành được đào tạo cơ bản là có thể quản lý cả hệ thống, giúp doanh nghiệp ổn định nhân sự sản xuất.

6.4. Tiết kiệm vật tư, chi phí nhân công và thời gian sản xuất

Hệ thống thu hồi thuốc hàn tự động giúp tiết kiệm tới 95% lượng thuốc hàn rơi vãi. Đồng thời, việc kiểm soát chính xác lượng dây hàn giúp giảm thiểu chi phí vật tư tiêu hao trên mỗi mét đường hàn so với phương pháp thủ công thường gây lãng phí.

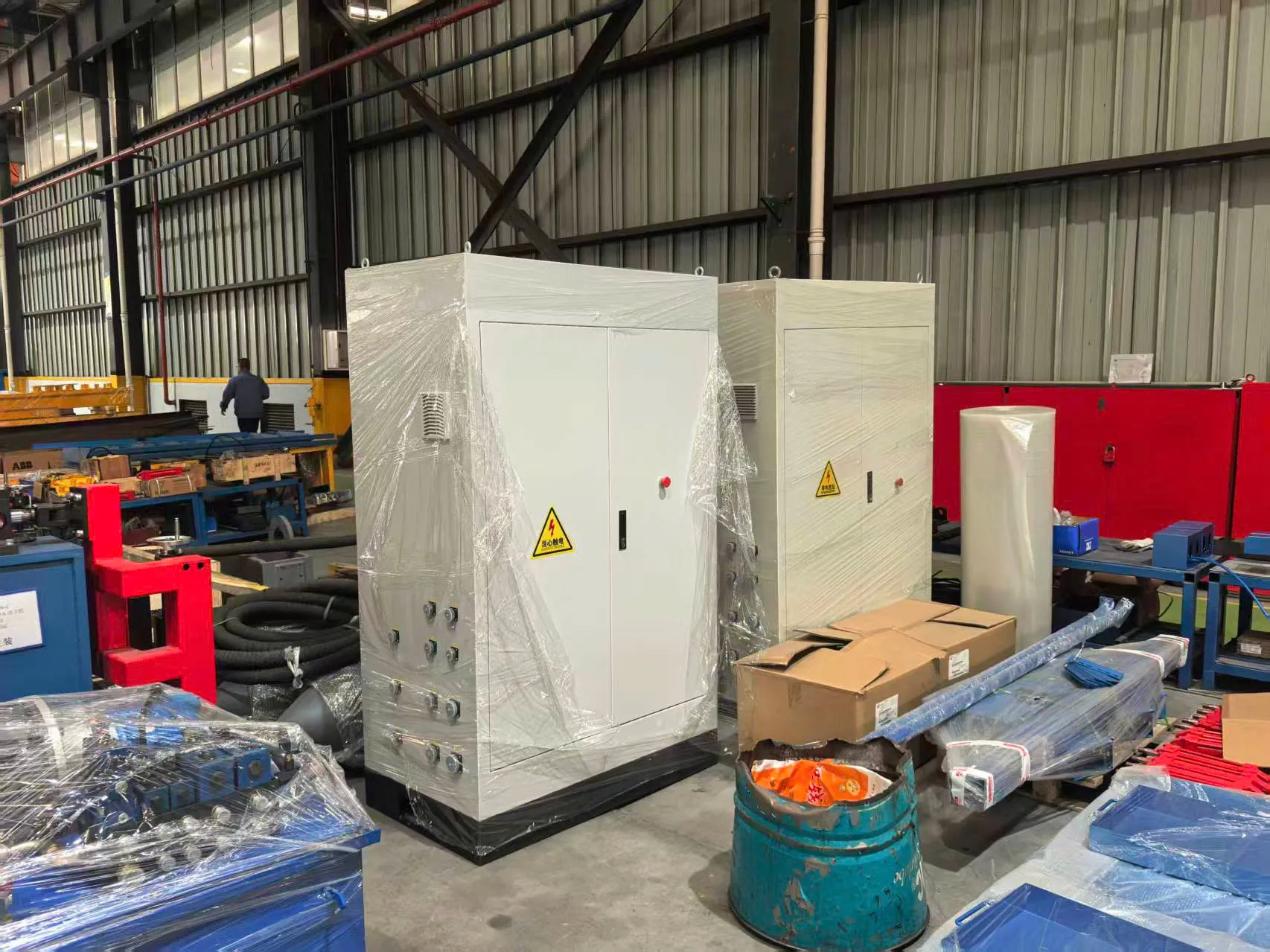

Tủ điều khiển hiện đại của máy hàn dầm Automech, được trang bị các thiết bị điện cao cấp

6.5. Dễ dàng tích hợp vào dây chuyền kết cấu thép tự động

Máy hàn dầm hiện đại hỗ trợ các giao thức kết nối công nghiệp (như Profinet, EtherCAT), cho phép tích hợp vào hệ thống quản lý sản xuất thông minh để theo dõi hiệu suất, điện năng tiêu thụ và báo cáo sản lượng hằng ngày qua điện thoại hoặc máy tính.

7. Ứng dụng thực tế của máy hàn dầm

7.1. Sản xuất nhà thép tiền chế (PEB)

Đây là ứng dụng phổ biến nhất. Máy được dùng để chế tạo các khung kèo có tiết diện thay đổi (Tapered), giúp tối ưu hóa khả năng chịu lực tại các điểm nút khung, giảm trọng lượng thép tổng thể của công trình nhà xưởng.

7.2. Gia công dầm H, dầm I, dầm tổ hợp kích thước lớn

Ứng dụng trong các siêu dự án như nhà ga sân bay, sân vận động, nơi đòi hỏi các cấu kiện dầm tổ hợp siêu trường siêu trọng mà thép đúc sẵn không thể đáp ứng được kích thước yêu cầu.

7.3. Ngành cầu đường và kết cấu công nghiệp nặng

Sản xuất dầm cầu thép cho các tuyến đường cao tốc, đường sắt trên cao và các hệ thống dầm chịu lực trong nhà máy nhiệt điện, đóng tàu và các giàn khoan dầu khí ngoài khơi.

7.4. Nhà xưởng, kho bãi, kết cấu thép dân dụng và công nghiệp

Sản xuất các hệ cột, dầm cho kho bãi cao tầng, trung tâm logistics hiện đại nơi yêu cầu độ phẳng của dầm cực cao để lắp đặt hệ thống robot kho bãi tự động.

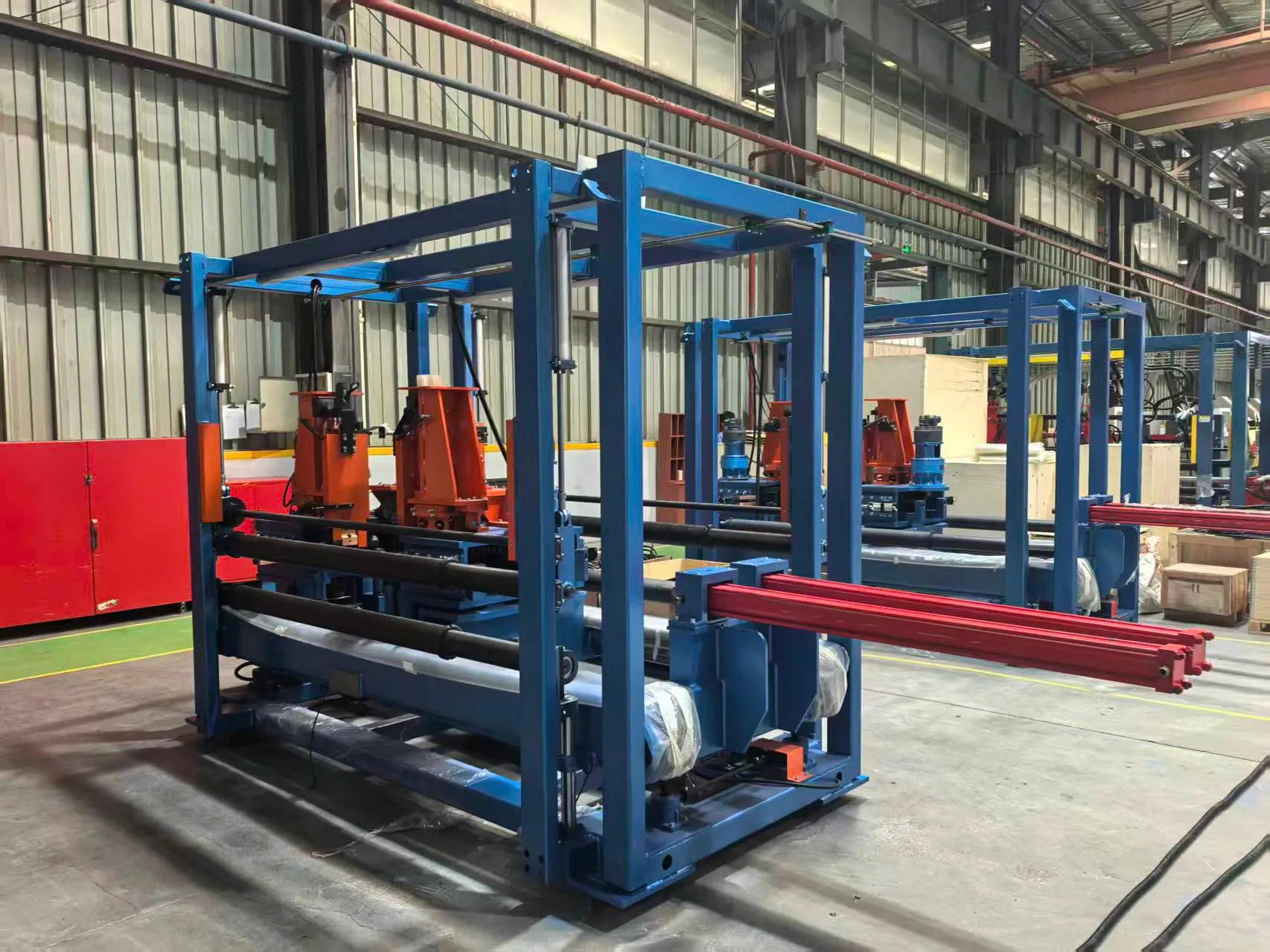

Khung máy hàn dầm mặt trước và mặt sau của Automech, khung được hàn tổ hợp, ủ nhiệt và gia công chính xác trên máy có độ chính xác cao

8. Tiêu chí lựa chọn máy hàn dầm phù hợp

8.1. Kích thước dầm và công suất sản xuất

Doanh nghiệp cần xác định rõ khổ dầm lớn nhất (chiều cao bụng và chiều rộng cánh) để lựa chọn máy có khẩu độ phù hợp. Nếu chuyên sản xuất dầm nhỏ, một máy Cantilever sẽ linh hoạt hơn, ngược lại dầm lớn cần hệ thống Gantry vững chắc.

8.2. Loại nguồn hàn và công nghệ hàn sử dụng

Nên ưu tiên các dòng nguồn hàn Inverter AC/DC. Nguồn DC giúp độ ngấu sâu tại lớp lót, trong khi nguồn AC giúp tăng tốc độ đắp (deposition rate) và hạn chế hiện tượng thổi lệch hồ quang (Arc blow), giúp đường hàn đẹp hơn.

8.3. Mức độ tự động hóa và khả năng mở rộng dây chuyền

Cân nhắc việc chọn máy có sẵn các cổng kết nối chờ để sau này có thể nâng cấp thêm hệ thống laser dẫn hướng hoặc tích hợp vào dây chuyền 3-trong-1 mà không phải thay thế toàn bộ máy cũ.

8.4. Chi phí đầu tư, vận hành và bảo trì

Đừng chỉ nhìn vào giá mua ban đầu. Hãy tính toán chi phí vận hành (điện năng tiêu thụ, chi phí phụ tùng) và thời gian hoàn vốn (ROI). Một máy chất lượng cao có thể đắt hơn 20% nhưng giúp tiết kiệm 30% điện năng và giảm 50% thời gian dừng máy bảo trì.

8.5. Dịch vụ kỹ thuật và hỗ trợ sau bán hàng

Máy hàn dầm là thiết bị hoạt động cường độ cao trong môi trường bụi bặm. Việc lựa chọn nhà cung cấp có đội ngũ kỹ thuật tại địa phương, sẵn sàng hỗ trợ 24/7 và kho linh kiện thay thế đầy đủ là yếu tố sống còn để đảm bảo sản xuất không bị gián đoạn.

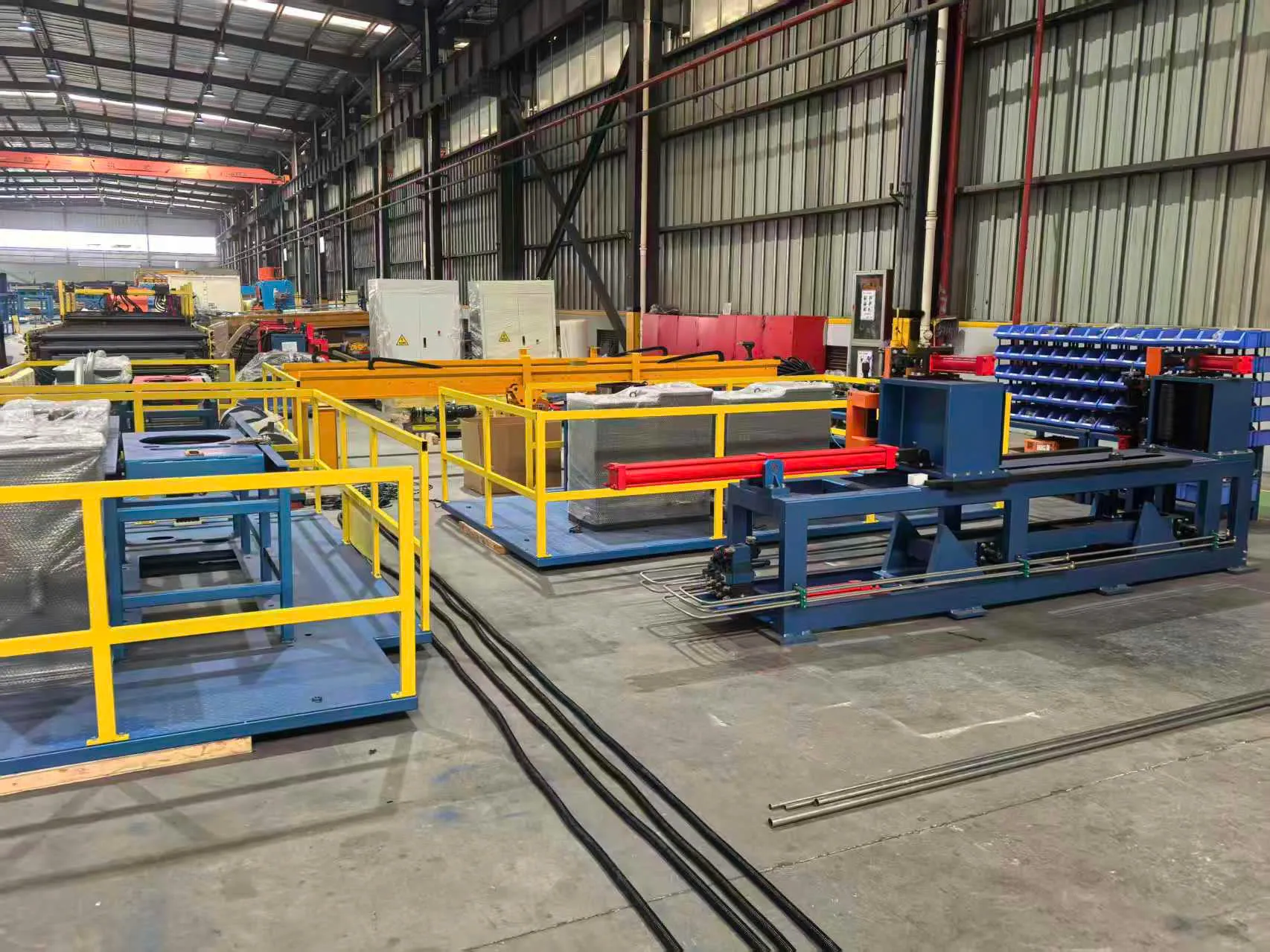

Các bộ phận trong máy hàn dầm Automech

9. Giải pháp máy hàn dầm tại Automech

9.1. Danh mục máy hàn dầm do Automech cung cấp

Automech mang đến hệ sinh thái thiết bị đa dạng từ máy hàn cổng Gantry, máy hàn cần cột đến các dây chuyền 3-trong-1 (Gá – Hàn – Nắn) tiên tiến, đáp ứng mọi quy mô sản xuất từ xưởng nhỏ đến tập đoàn lớn.

9.2. Giải pháp tích hợp đồng bộ trong dây chuyền kết cấu thép

Chúng tôi cung cấp giải pháp chìa khóa trao tay (Turnkey solution), kết nối máy hàn dầm với các máy cắt CNC và máy đục lỗ, giúp khách hàng sở hữu một nhà máy thông minh, tối ưu hóa dòng chảy vật chất.

9.3. Quy trình tư vấn – thiết kế – lắp đặt – đào tạo vận hành

Đội ngũ chuyên gia của Automech sẽ tiến hành:

1. Phân tích nhu cầu sản lượng.
2. Thiết kế layout nhà xưởng tối ưu.
3. Lắp đặt và hiệu chuẩn thông số hàn theo đúng loại thép khách hàng sử dụng.
4. Đào tạo vận hành chuyên sâu cho công nhân.

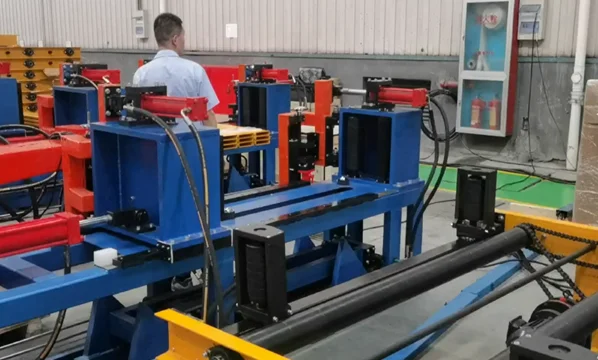

Trạm gá đính đầu dầm trong máy hàn dầm Automech. Khách hàng FDI tin dùng

9.4. Dịch vụ bảo hành, bảo trì và hỗ trợ kỹ thuật dài hạn

Automech cam kết kho phụ tùng luôn sẵn có (mỏ hàn, béc hàn, bánh răng truyền động…). Chúng tôi cung cấp gói bảo trì định kỳ để đảm bảo máy luôn hoạt động ở trạng thái tốt nhất, giảm thiểu tối đa thời gian dừng máy (downtime).
