Kỹ thuật phay gia công cơ khí: Nguyên lý, phân loại và ứng dụng thực tế
Trong lĩnh vực gia công cơ khí chính xác, kỹ thuật phay là một trong những phương pháp gia công cắt gọt kim loại quan trọng và được ứng dụng rộng rãi nhất hiện nay. Với khả năng tạo hình linh hoạt, độ chính xác cao và phù hợp với nhiều loại vật liệu khác nhau, phay đóng vai trò không thể thiếu trong sản xuất khuôn mẫu, chi tiết máy, linh kiện cơ khí và công nghiệp phụ trợ.
Bài viết dưới đây sẽ giúp bạn tìm hiểu tổng quan về kỹ thuật phay gia công cơ khí, bao gồm khái niệm, nguyên lý hoạt động, các phương pháp phay phổ biến cũng như ứng dụng thực tế trong sản xuất cơ khí hiện đại.
1. Tổng Quan Về Kỹ Thuật Phay Trong Gia Công Cơ Khí

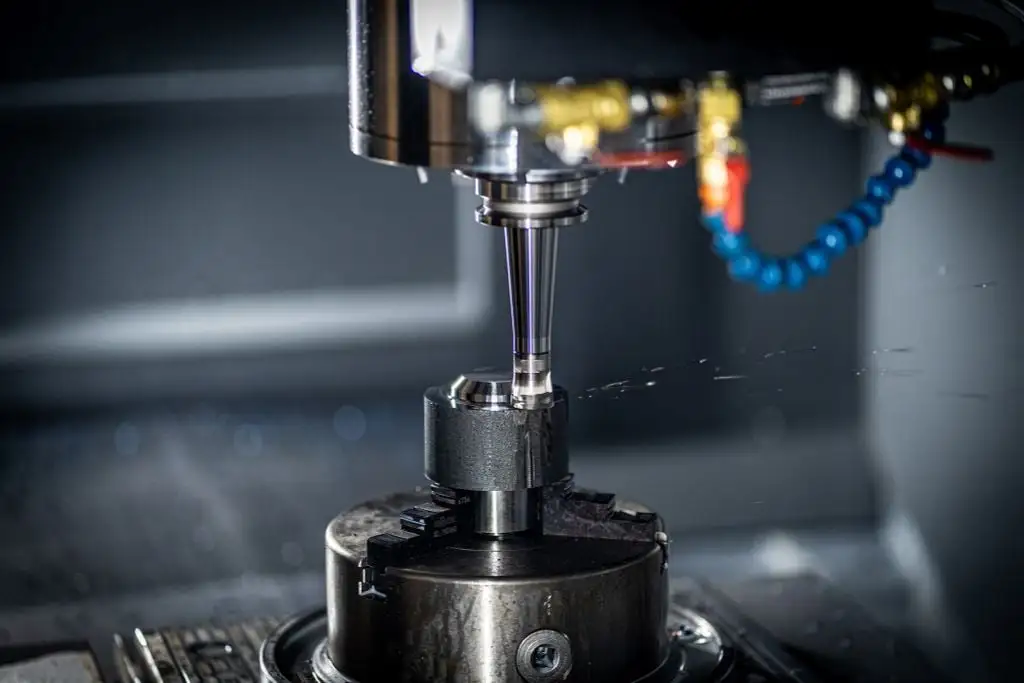

Kỹ Thuật Phay Trong Gia Công Cơ Khí là một trong những phương pháp cắt gọt kim loại tốt nhất
1.1. Khái niệm kỹ thuật phay gia công cơ khí
Kỹ thuật phay gia công cơ khí là phương pháp gia công cắt gọt kim loại sử dụng dao phay (dụng cụ cắt có nhiều lưỡi) quay tròn để loại bỏ vật liệu thừa trên bề mặt phôi, từ đó tạo ra hình dạng, kích thước và độ nhẵn bề mặt theo yêu cầu kỹ thuật.
Trong quá trình phay, chuyển động chính là chuyển động quay của dao phay, trong khi chuyển động chạy dao có thể là chuyển động tịnh tiến của phôi hoặc của dao. Nhờ sự kết hợp linh hoạt giữa các chuyển động này, phương pháp phay có thể gia công được nhiều bề mặt phức tạp như:
- Mặt phẳng
- Mặt nghiêng
- Rãnh, then
- Bề mặt định hình
- Bề mặt 3D trong gia công CNC
Hiện nay, kỹ thuật phay được thực hiện trên nhiều loại máy khác nhau như máy phay vạn năng, máy phay đứng, máy phay ngang và máy phay CNC, đáp ứng từ sản xuất đơn chiếc đến sản xuất hàng loạt.
1.2. Vai trò của phương pháp phay trong ngành cơ khí chế tạo
Trong ngành cơ khí chế tạo, phương pháp phay giữ vai trò then chốt nhờ tính linh hoạt và hiệu quả cao trong gia công chi tiết máy. Cụ thể, kỹ thuật phay mang lại những lợi ích quan trọng sau:
- Độ chính xác cao: Phay cho phép kiểm soát tốt kích thước và dung sai, đặc biệt trong gia công CNC.
- Gia công được nhiều dạng bề mặt: Từ bề mặt đơn giản đến các biên dạng phức tạp.
- Năng suất cao: Dao phay nhiều lưỡi giúp cắt gọt liên tục, phù hợp sản xuất hàng loạt.
- Ứng dụng rộng rãi: Phù hợp với nhiều vật liệu như thép, nhôm, gang, inox, đồng và nhựa kỹ thuật.
- Dễ tích hợp tự động hóa: Là nền tảng của các dây chuyền gia công hiện đại, đặc biệt trong công nghiệp 4.0.
Nhờ những ưu điểm trên, kỹ thuật phay gia công cơ khí được ứng dụng rộng rãi trong các lĩnh vực như chế tạo máy, ô tô – xe máy, hàng không, khuôn mẫu, điện tử và công nghiệp phụ trợ.
2. Nguyên Lý Hoạt Động Của Kỹ Thuật Phay Gia Công Cơ Khí

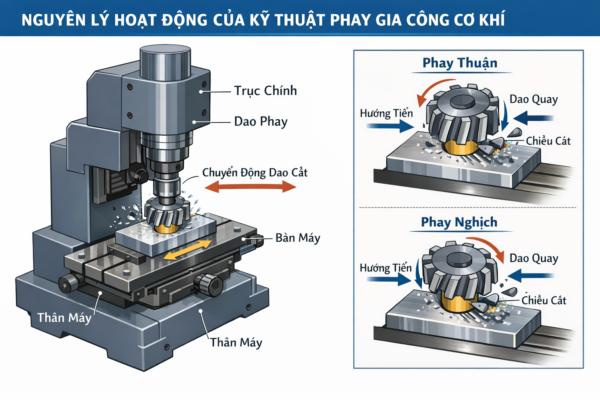

Hình ảnh nguyên lý hoạt động của của kỹ thuật phay gia công cơ khí
Nguyên lý hoạt động của kỹ thuật phay gia công cơ khí dựa trên quá trình cắt gọt vật liệu bằng dao phay nhiều lưỡi cắt, kết hợp các chuyển động cơ học nhằm bóc tách kim loại khỏi phôi để tạo hình chi tiết theo yêu cầu kỹ thuật.
2.1. Chuyển động cắt trong quá trình phay
Trong quá trình phay, sự cắt gọt vật liệu được tạo ra nhờ sự phối hợp của ba loại chuyển động cơ bản, bao gồm:
Chuyển động chính: Là chuyển động quay tròn của dao phay quanh trục, trực tiếp tham gia vào quá trình tạo phoi và bóc tách vật liệu khỏi phôi. Chuyển động này tạo ra tốc độ cắt, yếu tố quan trọng quyết định khả năng cắt gọt, chất lượng bề mặt gia công và tuổi thọ của dao phay.
Chuyển động chạy dao:
- Là chuyển động tịnh tiến tương đối giữa phôi và dao phay.
- Có thể là chuyển động của bàn máy (đưa phôi) hoặc chuyển động của dao.
- Chuyển động chạy dao quyết định lượng vật liệu bị cắt trong mỗi vòng quay của dao.
Chuyển động phụ:
- Bao gồm các chuyển động điều chỉnh như nâng – hạ dao, dịch chuyển bàn máy, thay dao, làm mát.
- Không trực tiếp tạo ra phoi nhưng đóng vai trò quan trọng trong việc hoàn thiện quá trình gia công.
Dựa vào hướng chuyển động của dao so với hướng chạy dao, kỹ thuật phay được chia thành phay thuận và phay nghịch, mỗi phương pháp có ưu điểm riêng và được lựa chọn tùy theo điều kiện gia công.
2.2. Cấu tạo cơ bản của máy phay cơ khí
Máy phay cơ khí là thiết bị chính dùng để thực hiện quá trình phay, được thiết kế với kết cấu vững chắc nhằm đảm bảo độ chính xác và ổn định trong quá trình gia công. Về cơ bản, một máy phay cơ khí gồm các bộ phận chính sau:
Thân máy (bệ máy):
Đóng vai trò kết cấu chịu tải chính, thân máy có nhiệm vụ nâng đỡ toàn bộ các bộ phận khác của máy. Thân máy thường được chế tạo từ gang hoặc thép đúc nhằm hạn chế rung động và tăng độ ổn định trong quá trình làm việc.
Trục chính:
Trục chính là bộ phận lắp dao phay và truyền chuyển động quay từ hệ thống truyền động đến dao. Độ chính xác và độ cứng vững của trục chính ảnh hưởng trực tiếp đến chất lượng bề mặt cũng như độ chính xác của chi tiết gia công.
Bàn máy:
Bàn máy là nơi lắp đặt và giữ chặt phôi trong suốt quá trình gia công. Bàn máy có khả năng dịch chuyển theo các trục X, Y, Z, tạo điều kiện cho chuyển động chạy dao và gia công các bề mặt khác nhau của chi tiết.
Hệ thống truyền động:
Hệ thống truyền động bao gồm động cơ, hộp số, dây đai hoặc bánh răng, có chức năng cung cấp và điều chỉnh tốc độ quay phù hợp cho trục chính trong từng chế độ gia công.
Hệ thống điều khiển:
- Với máy phay cơ truyền thống: điều khiển bằng tay hoặc cơ khí.
- Với máy phay CNC: điều khiển bằng chương trình số, cho độ chính xác và tự động hóa cao.
Nhờ cấu tạo linh hoạt và khả năng làm việc chính xác, máy phay cơ khí đáp ứng tốt yêu cầu gia công từ chi tiết đơn giản đến các sản phẩm cơ khí phức tạp trong sản xuất hiện đại.
3. Các Phương Pháp Phay Gia Công Cơ Khí Phổ Biến
Hình ảnh các phương pháp phay gia công cơ khí phổ biến
Trong gia công cơ khí, tùy theo hình dạng chi tiết, yêu cầu kỹ thuật và loại máy phay, người ta áp dụng nhiều phương pháp phay khác nhau. Dưới đây là những phương pháp phay gia công cơ khí phổ biến nhất hiện nay.
3.1. Phay thuận và phay nghịch
Phay thuận (Climb Milling):
- Hướng quay của dao phay cùng chiều với hướng chạy dao.
- Phoi cắt dày ở đầu cắt và mỏng dần về cuối.
- Ưu điểm:
- Bề mặt gia công nhẵn hơn
- Lực cắt nhỏ, giảm mài mòn dao
- Nhược điểm:
- Đòi hỏi hệ thống máy và cơ cấu dẫn hướng có độ ổn định cao để tránh hiện tượng rung hoặc giật dao
- Thường áp dụng cho máy phay CNC
Phay nghịch (Conventional Milling):
- Hướng quay của dao phay ngược chiều với hướng chạy dao.
- Phoi mỏng ở đầu và dày dần về cuối.
- Ưu điểm:
- Dễ kiểm soát
- Phù hợp với máy phay cơ truyền thống
- Nhược điểm:
- Bề mặt gia công kém nhẵn hơn phay thuận
- Dao nhanh mòn hơn
Việc lựa chọn phay thuận hay phay nghịch phụ thuộc vào loại máy, vật liệu gia công và yêu cầu chất lượng bề mặt.
3.2. Phay mặt phẳng
Phay mặt phẳng là phương pháp phay dùng để tạo ra bề mặt phẳng trên chi tiết cơ khí, được ứng dụng rất rộng rãi trong chế tạo máy.
Đặc điểm của phay mặt phẳng:
- Sử dụng dao phay mặt đầu hoặc dao phay trụ
- Đảm bảo độ chính xác hình học và chất lượng bề mặt ổn định
- Dễ thực hiện trên cả máy phay cơ và máy phay CNC
Trong thực tế sản xuất, phay mặt phẳng được áp dụng để:
- Gia công bề mặt chuẩn
- Làm phẳng bề mặt lắp ghép
- Gia công mặt đáy, mặt đầu của chi tiết máy
3.3. Phay rãnh, phay then
Phay rãnh và phay then là phương pháp gia công nhằm tạo các rãnh có hình dạng và kích thước khác nhau trên chi tiết.
Phay rãnh:
- Tạo rãnh chữ T, rãnh chữ U, rãnh chữ V
- Thường dùng trong gia công bàn máy, chi tiết lắp ghép
Phay then:
- Gia công rãnh then trên trục hoặc lỗ
- Đảm bảo khả năng truyền mô-men xoắn giữa trục và bánh răng, puly
Phương pháp này yêu cầu:
- Dao phay chuyên dụng
- Độ chính xác cao về kích thước và vị trí rãnh
3.4. Phay CNC trong gia công cơ khí hiện đại
Phay CNC là bước tiến quan trọng trong lĩnh vực gia công cơ khí hiện đại, sử dụng hệ thống điều khiển số để tự động hóa toàn bộ quá trình gia công.
Ưu điểm nổi bật của phay CNC:
- Độ chính xác cao và khả năng lặp lại ổn định giữa các sản phẩm
- Gia công hiệu quả các chi tiết có hình dạng phức tạp và biên dạng 3D
- Nâng cao năng suất và giảm sự phụ thuộc vào thao tác thủ công của người vận hành
- Phù hợp với các dây chuyền sản xuất hiện đại và môi trường tự động hóa
Nhờ những ưu điểm này, phay CNC được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất như chế tạo khuôn mẫu, sản xuất linh kiện ô tô – xe máy, công nghiệp hàng không, điện tử, y tế và gia công các chi tiết cơ khí yêu cầu độ chính xác cao.
Với khả năng đáp ứng yêu cầu khắt khe về chất lượng và năng suất, phay CNC đang dần thay thế các phương pháp phay truyền thống trong nhiều ngành công nghiệp.
4. Ưu Điểm Và Hạn Chế Của Kỹ Thuật Phay Gia Công Cơ Khí

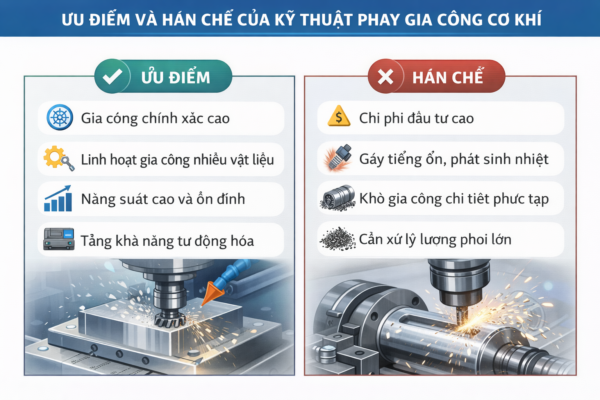

Hình ảnh các ưu điểm và hạn chế của kỹ thuật phay gia công cơ khí
Kỹ thuật phay gia công cơ khí được sử dụng rộng rãi nhờ nhiều ưu điểm vượt trội. Tuy nhiên, bên cạnh đó, phương pháp này cũng tồn tại một số hạn chế nhất định. Việc hiểu rõ ưu điểm và hạn chế của kỹ thuật phay sẽ giúp doanh nghiệp và kỹ sư lựa chọn phương pháp gia công phù hợp.
4.1. Độ chính xác và tính linh hoạt
Ưu điểm của kỹ thuật phay gia công cơ khí:
- Độ chính xác cao:
Kỹ thuật phay, đặc biệt là phay CNC, cho phép kiểm soát kích thước chặt chẽ, đáp ứng các yêu cầu dung sai nghiêm ngặt trong gia công cơ khí chính xác. - Tính linh hoạt cao:
Có thể gia công nhiều dạng bề mặt khác nhau như mặt phẳng, rãnh, then, bề mặt nghiêng và biên dạng phức tạp. - Ứng dụng đa dạng vật liệu:
Phay có thể áp dụng cho thép, nhôm, inox, gang, đồng và nhiều loại vật liệu kỹ thuật khác. - Phù hợp với sản xuất hiện đại:
Dễ tích hợp với hệ thống tự động hóa và sản xuất hàng loạt, đặc biệt trong các dây chuyền CNC.
Hạn chế của kỹ thuật phay:
- Đòi hỏi mức đầu tư ban đầu lớn về trang thiết bị và dụng cụ cắt
- Yêu cầu người vận hành có kiến thức kỹ thuật và kinh nghiệm
- Đối với chi tiết tròn xoay đơn giản, phay không phải là phương pháp tối ưu
4.2. So sánh kỹ thuật phay với tiện, bào
Để hiểu rõ hơn vị trí của kỹ thuật phay gia công cơ khí, có thể so sánh phương pháp này với các phương pháp gia công cắt gọt khác như tiện và bào.
So sánh kỹ thuật phay và tiện:
- Phay:
- Dao quay, phôi tịnh tiến
- Gia công tốt các bề mặt phẳng, rãnh, biên dạng phức tạp
- Phù hợp chi tiết không tròn xoay
- Tiện:
- Phôi quay, dao tịnh tiến
- Gia công hiệu quả các chi tiết tròn xoay như trục, bạc
- Năng suất cao với chi tiết dạng trụ
So sánh kỹ thuật phay và bào:
- Phay:
- Dao nhiều lưỡi cắt, gia công liên tục
- Hiệu quả gia công cao, chất lượng bề mặt ổn định và đồng đều
- Bào:
- Dao một lưỡi, chuyển động tịnh tiến qua lại
- Năng suất thấp, hiện nay ít được sử dụng
5. Ứng Dụng Của Kỹ Thuật Phay Gia Công Cơ Khí Trong Thực Tế

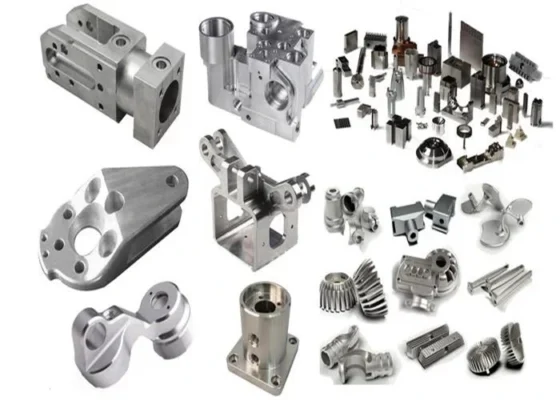

Hình ảnh các sản phẩm từ kỹ thuật phay gia công cơ khí
Nhờ độ chính xác cao, tính linh hoạt và khả năng gia công đa dạng, kỹ thuật phay gia công cơ khí được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất. Đặc biệt, cùng với sự phát triển của công nghệ CNC, phương pháp phay ngày càng đóng vai trò quan trọng trong nền công nghiệp hiện đại.
5.1. Ứng dụng trong chế tạo khuôn mẫu
Trong lĩnh vực chế tạo khuôn mẫu, kỹ thuật phay là phương pháp gia công chủ đạo để tạo hình các chi tiết khuôn có độ chính xác cao và biên dạng phức tạp.
Cụ thể, phay được sử dụng để:
- Gia công lòng khuôn, lõi khuôn, mặt phân khuôn
- Tạo các bề mặt 3D phức tạp trong khuôn ép nhựa, khuôn dập
- Đảm bảo độ chính xác hình học và chất lượng bề mặt khuôn
Đặc biệt, phay CNC cho phép gia công khuôn với độ lặp lại cao, giảm thời gian chỉnh sửa và nâng cao tuổi thọ khuôn, đáp ứng yêu cầu khắt khe trong sản xuất hàng loạt.
5.2. Ứng dụng trong sản xuất linh kiện máy móc
Trong sản xuất linh kiện máy móc, kỹ thuật phay được ứng dụng để gia công nhiều loại chi tiết cơ khí khác nhau, từ đơn giản đến phức tạp.
Một số linh kiện điển hình được gia công bằng phay gồm:
- Chi tiết thân máy, bệ máy
- Bánh răng, then, rãnh then
- Giá đỡ, mặt bích, khung máy
- Các bộ phận lắp ghép đòi hỏi độ chính xác và độ ổn định cao
Nhờ khả năng gia công linh hoạt và ổn định, phương pháp phay giúp đảm bảo chất lượng sản phẩm, nâng cao hiệu suất vận hành và độ bền của máy móc thiết bị trong quá trình sử dụng.
5.3. Vai trò của phay CNC trong công nghiệp 4.0
Trong bối cảnh công nghiệp 4.0, phay CNC không chỉ là một phương pháp gia công mà còn là nền tảng của sản xuất thông minh và tự động hóa.
Vai trò nổi bật của phay CNC bao gồm:
- Tự động hóa cao: Giảm sự phụ thuộc vào thao tác thủ công, nâng cao tính ổn định của quá trình sản xuất.
- Kết nối dữ liệu: Dễ dàng tích hợp với các hệ thống CAD/CAM, ERP, MES trong nhà máy thông minh.
- Gia công chính xác và đồng nhất: Đảm bảo chất lượng sản phẩm trong sản xuất hàng loạt.
- Tối ưu chi phí và thời gian: Rút ngắn chu kỳ sản xuất, giảm sai lỗi và phế phẩm.
Nhờ những ưu điểm này, phay CNC đang trở thành giải pháp cốt lõi trong các nhà máy hiện đại, góp phần nâng cao năng lực cạnh tranh của doanh nghiệp cơ khí trong thời đại số hóa.
6. Những Lưu Ý Khi Áp Dụng Kỹ Thuật Phay Gia Công Cơ Khí
Hình ảnh những lưu ý khí áp dụng kỹ thuật phay gia công cơ khí
Để đảm bảo chất lượng gia công, kéo dài tuổi thọ dao cụ và an toàn trong sản xuất, việc áp dụng kỹ thuật phay gia công cơ khí cần tuân thủ một số nguyên tắc và lưu ý quan trọng. Dưới đây là những yếu tố kỹ thuật cơ bản nhưng có ảnh hưởng lớn đến hiệu quả gia công.
6.1. Lựa chọn dao phay phù hợp
Dao phay là yếu tố trực tiếp quyết định đến độ chính xác, chất lượng bề mặt và năng suất gia công. Việc lựa chọn dao phay cần dựa trên các tiêu chí sau:
- Vật liệu dao phay:
Lựa chọn vật liệu dao phù hợp với vật liệu phôi như thép gió (HSS), hợp kim cứng (Carbide) hoặc dao phủ để nâng cao khả năng cắt và tuổi thọ dao. - Hình dạng và kích thước dao:
Chọn loại dao phay mặt đầu, dao phay trụ, dao phay ngón hoặc dao phay định hình tùy theo bề mặt và biên dạng gia công. - Số lượng lưỡi cắt:
Dao nhiều lưỡi giúp nâng cao năng suất nhưng cần đảm bảo khả năng thoát phoi tốt, đặc biệt khi gia công vật liệu mềm.
Việc lựa chọn đúng dao phay không chỉ giúp nâng cao hiệu quả gia công mà còn hạn chế hư hỏng dao và sai lệch kích thước chi tiết.
6.2. Tốc độ cắt và lượng chạy dao
Tốc độ cắt và lượng chạy dao là hai thông số công nghệ quan trọng trong kỹ thuật phay, ảnh hưởng trực tiếp đến chất lượng bề mặt và tuổi thọ dao.
- Tốc độ cắt:
Cần được xác định dựa trên vật liệu phôi, vật liệu dao và điều kiện gia công. Tốc độ cắt quá cao có thể gây mòn dao nhanh, trong khi tốc độ quá thấp làm giảm năng suất. - Lượng chạy dao:
Lượng chạy dao phải phù hợp để đảm bảo quá trình cắt ổn định, tránh rung động và gãy dao. - Chiều sâu cắt:
Cần điều chỉnh hợp lý giữa các lượt cắt thô và cắt tinh để đạt được độ chính xác và chất lượng bề mặt mong muốn.
Việc thiết lập thông số cắt hợp lý giúp tối ưu hiệu suất gia công, giảm phế phẩm và tiết kiệm chi phí sản xuất.
6.3. An toàn lao động trong gia công cơ khí
An toàn lao động là yếu tố bắt buộc khi áp dụng kỹ thuật phay gia công cơ khí, đặc biệt trong môi trường xưởng sản xuất.
Trong quá trình gia công, người vận hành cần chú ý các biện pháp an toàn sau:
- Kiểm tra tình trạng máy và dao trước khi vận hành
- Gá đặt phôi chắc chắn, đúng kỹ thuật
- Không chạm tay trực tiếp vào dao khi máy đang hoạt động
- Sử dụng đầy đủ trang bị bảo hộ lao động như kính, găng tay, quần áo bảo hộ
- Bố trí khu vực làm việc khoa học, hạn chế vật cản và đảm bảo điều kiện làm việc an toàn
Tuân thủ nghiêm ngặt các quy định an toàn không chỉ bảo vệ người lao động mà còn giúp quá trình gia công diễn ra liên tục và hiệu quả.
7. Kết Luận

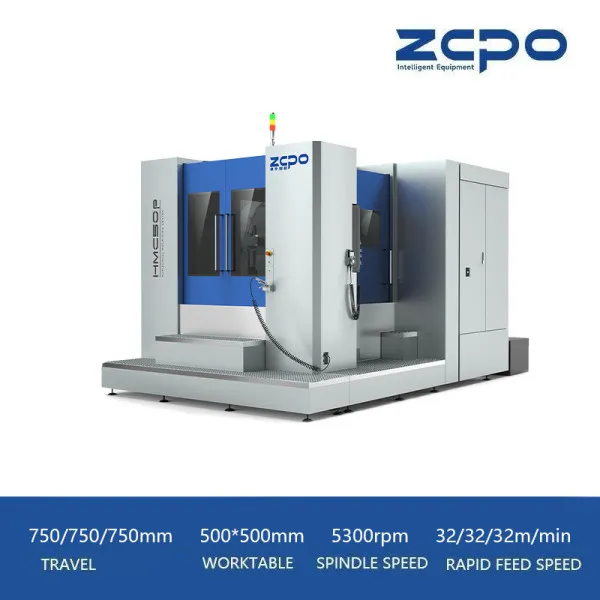

Hình ảnh máy phay CNC ZOPO – cung cấp bởi Công ty Cổ phần Thiết bị và Giải pháp cơ khí Automech
Qua toàn bộ nội dung đã trình bày, có thể thấy kỹ thuật phay gia công cơ khí giữ vai trò then chốt trong ngành cơ khí chế tạo hiện đại. Không chỉ đáp ứng yêu cầu về độ chính xác và năng suất, phương pháp phay còn là nền tảng quan trọng cho quá trình tự động hóa và phát triển sản xuất thông minh.
7.1. Tầm quan trọng của kỹ thuật phay gia công cơ khí
Kỹ thuật phay là một trong những phương pháp gia công cắt gọt phổ biến và hiệu quả nhất hiện nay, với khả năng:
- Gia công đa dạng hình dạng và bề mặt chi tiết
- Đáp ứng yêu cầu kỹ thuật trong nhiều lĩnh vực sản xuất cơ khí
- Dễ dàng tích hợp với công nghệ CNC và hệ thống tự động hóa
Nhờ những ưu điểm này, kỹ thuật phay được ứng dụng rộng rãi trong chế tạo khuôn mẫu, sản xuất linh kiện máy móc, cũng như nhiều ngành công nghiệp quan trọng khác. Đây là giải pháp gia công không thể thiếu trong các doanh nghiệp cơ khí hiện đại.
7.2. Xu hướng phát triển trong tương lai
Trong tương lai, kỹ thuật phay gia công cơ khí sẽ tiếp tục phát triển mạnh mẽ theo các xu hướng sau:
- Tăng cường tự động hóa và số hóa, gắn liền với máy phay CNC thế hệ mới
- Ứng dụng công nghệ CAD/CAM và trí tuệ nhân tạo trong lập trình và tối ưu quá trình gia công
- Gia công chính xác cao và siêu chính xác, phục vụ các ngành công nghệ cao
- Tối ưu hiệu suất và tiết kiệm năng lượng, hướng tới sản xuất bền vững
Sự kết hợp giữa kỹ thuật phay truyền thống và công nghệ hiện đại sẽ giúp ngành cơ khí không ngừng nâng cao chất lượng sản phẩm, đáp ứng yêu cầu ngày càng cao của thị trường trong thời đại công nghiệp 4.0.
