Hướng dẫn sử dụng máy phay hiệu quả – Vận hành chuẩn, an toàn tuyệt đối

Hướng dẫn sử dụng máy phay hiệu quả và an toàn không chỉ là nội dung dành cho người mới bắt đầu, mà còn là tài liệu quan trọng giúp các kỹ thuật viên, thợ máy và doanh nghiệp cơ khí tối ưu quy trình sản xuất. Nội dung đề cập đi từ cấu tạo, nguyên lý hoạt động, quy trình vận hành chuẩn, cho đến các bước bảo dưỡng định kỳ và những lưu ý an toàn trong quá trình sử dụng. Thông qua đó, bạn có thể khai thác tối đa năng suất, giảm thiểu hư hỏng và sai số, đồng thời kéo dài tuổi thọ thiết bị, góp phần đảm bảo an toàn lao động và hiệu quả vận hành ổn định cho toàn bộ hệ thống trong xưởng cơ.

1. Giới thiệu về máy phay và tầm quan trọng của việc sử dụng đúng kỹ thuật

1.1. Máy phay là gì? Vai trò trong gia công cơ khí chính xác

Máy phay là thiết bị gia công kim loại bằng phương pháp cắt gọt, trong đó dao phay quay tròn để loại bỏ vật liệu thừa trên phôi. Đây là một trong những máy cơ bản và quan trọng nhất trong ngành cơ khí chính xác, khuôn mẫu, ô tô và tự động hóa công nghiệp.

Nhờ khả năng cắt nhanh, linh hoạt và đạt độ chính xác cao, máy phay được sử dụng rộng rãi để gia công bề mặt phẳng, rãnh, bậc, biên dạng 3D hoặc chi tiết phức tạp.

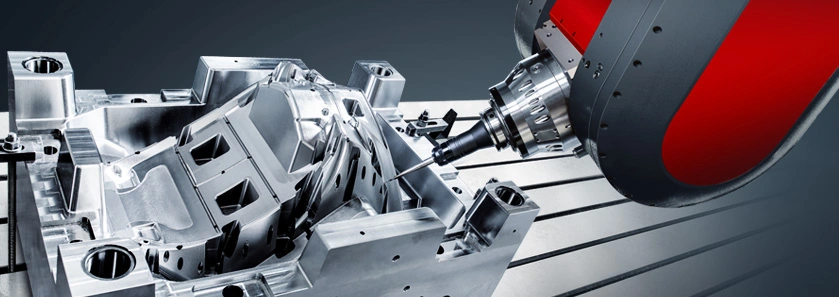

Hướng dẫn sử dụng máy phay gia công khuôn mẫu chính xác cao trên máy phay CNC 5 trục AWEA

1.2. Tầm quan trọng của việc vận hành đúng quy trình

Vận hành đúng kỹ thuật giúp:

• Đảm bảo độ chuẩn xác về kích thước và chất lượng bề mặt của sản phẩm.
• Kéo dài tuổi thọ dao cắt, trục chính và hệ truyền động.
• Giảm hao mòn, rung động và lỗi va chạm.
• Nâng cao hiệu suất và tính ổn định trong sản xuất hàng loạt.

1.3. Hậu quả khi sử dụng sai kỹ thuật

Việc vận hành máy phay không đúng quy trình, sai thông số hoặc bỏ qua các bước kỹ thuật cơ bản có thể gây ra hàng loạt hậu quả nghiêm trọng, ảnh hưởng trực tiếp đến chất lượng sản phẩm, tuổi thọ thiết bị và chi phí vận hành. Dưới đây là phân tích chuyên sâu theo từng khía cạnh chính:

•  Mòn dao nhanh, gãy dao hoặc vỡ lưỡi cắt

Khi người vận hành chọn sai tốc độ cắt, lượng tiến dao hoặc chiều sâu cắt, lực ma sát giữa dao và vật liệu tăng cao, tạo ra nhiệt lượng lớn tại vùng cắt. Điều này khiến lưỡi dao nhanh chóng bị mòn nhiệt, mòn dính, hoặc nứt vỡ do ứng suất cục bộ.
Bên cạnh đó, việc không sử dụng dung dịch làm mát hoặc dùng sai loại dao cho vật liệu gia công (ví dụ dùng dao HSS cho thép cứng) cũng khiến tuổi thọ dao giảm mạnh. Hậu quả là dao mòn sớm, phoi không đều, bề mặt chi tiết bị cháy, và tăng nguy cơ gãy dao đột ngột, gây nguy hiểm cho cả người vận hành và máy.
Để tránh tình trạng này, cần tuân thủ chặt chẽ bảng tra chế độ cắt, bảo đảm hệ thống làm mát hoạt động ổn định và kiểm tra độ mòn dao định kỳ.

• Lệch trục và sai kích thước sản phẩm

Sai lệch trong quá trình gá kẹp, thiết lập tọa độ gốc hoặc bù dao không chính xác dễ khiến chi tiết bị lệch trục gia công, sai kích thước, hoặc mất vuông góc giữa các bề mặt. Trong nhiều trường hợp, lực kẹp không đủ hoặc không đồng đều khiến phôi dịch chuyển trong quá trình cắt, dẫn đến sai số tích lũy qua nhiều bước gia công.
Ngoài ra, rung động, nhiệt độ tăng cao, hoặc độ rơ trục (backlash) cũng là nguyên nhân phổ biến gây sai lệch kích thước. Những sai số này không chỉ làm sản phẩm bị loại bỏ mà còn ảnh hưởng đến độ tin cậy của dây chuyền sản xuất.
Để khắc phục, cần kiểm soát lực kẹp, kiểm tra đồ gá trước khi chạy, đồng thời căn chỉnh và hiệu chuẩn máy định kỳ để duy trì độ chính xác hình học.

• Hư hỏng bạc đạn, ray trượt, vít me của máy

Khi lực cắt vượt quá giới hạn thiết kế hoặc thao tác điều khiển đột ngột, các bộ phận truyền động như bạc đạn trục chính, ray trượt tuyến tính, vít me bi phải chịu tải trọng và rung động lớn bất thường. Theo thời gian, điều này gây mỏi vật liệu, tăng độ rơ, mòn rãnh trượt, và giảm khả năng định vị chính xác.
Ngoài ra, việc không vệ sinh phoi hoặc thiếu bôi trơn khiến bụi kim loại và dầu bẩn bám trên ray, tạo ma sát khô làm hư hại bề mặt trượt. Đây là nguyên nhân hàng đầu khiến máy nhanh xuống cấp, hoạt động không êm và mất ổn định khi gia công tốc độ cao.
Giải pháp là thực hiện bảo dưỡng định kỳ, bôi trơn đúng loại dầu mỡ, vệ sinh ray trượt hàng ngày và giám sát tiếng ồn hoặc rung động bất thường để phát hiện sớm hư hỏng cơ khí.

• Giảm tuổi thọ máy, mất độ chính xác định vị và tăng chi phí bảo dưỡng

Khi dao mòn nhanh, trục lệch và cơ cấu truyền động bị hư hại, toàn bộ máy phay sẽ mất dần độ chính xác định vị, hoạt động không ổn định, và đòi hỏi bảo dưỡng thường xuyên hơn. Chi phí sửa chữa bạc đạn, ray trượt hoặc thay vít me bi rất cao, chưa kể thời gian ngừng máy gây thiệt hại lớn cho năng suất xưởng.
Hơn nữa, máy mất chuẩn định vị khiến chuỗi sai số tích lũy trong quá trình sản xuất, ảnh hưởng đến độ chính xác của các chi tiết lắp ráp. Về lâu dài, hiệu suất tổng thể giảm, sản phẩm không đạt yêu cầu kỹ thuật, dẫn đến tăng tỷ lệ phế phẩm và chi phí vận hành.
Để hạn chế hậu quả này, cần tuân thủ quy trình vận hành tiêu chuẩn (SOP), đào tạo kỹ năng cho người vận hành, và áp dụng bảo dưỡng phòng ngừa (preventive maintenance) kết hợp kiểm tra định kỳ độ chính xác máy bằng các thiết bị đo chuẩn.

• Việc sử dụng sai kỹ thuật không chỉ làm hư hại công cụ và thiết bị mà còn tạo ra chi phí tiềm ẩn lớn, từ giảm năng suất, mật độ ổn định, đến rủi ro an toàn lao động. Tuân thủ đúng quy trình, duy trì kiểm soát chất lượng và bảo dưỡng định kỳ là yếu tố then chốt giúp máy phay hoạt động hiệu quả, chính xác và bền bỉ trong dài hạn.

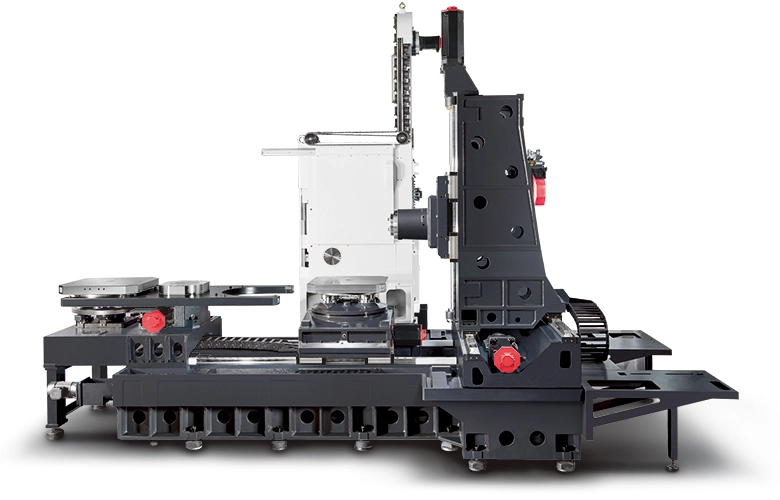

Cấu trúc khung vững chắc của máy phay ngang CNC AH630 AWEA

2. Phân loại máy phay phổ biến trên thị trường

2.1. Máy phay cơ truyền thống

Vận hành thủ công hoặc bán tự động, phù hợp cho công việc nhỏ, gia công đơn chiếc, đào tạo cơ bản.

2.2. Máy phay CNC hiện đại

Điều khiển tự động bằng G-code, đảm bảo độ chính xác cao, năng suất lớn, thích hợp cho sản xuất hàng loạt và gia công khuôn phức tạp.

2.3. Máy phay đứng, máy phay ngang, máy phay giường

• Máy phay đứng: Dao quay theo phương thẳng đứng, phổ biến nhất hiện nay.
• Máy phay ngang: Dao quay song song với mặt bàn, phù hợp phay rãnh và mặt rộng.
• Máy phay giường (Bed type): Khung thân cố định, độ cứng cao, dành cho chi tiết kích thước lớn.

2.4. Đặc điểm và ứng dụng

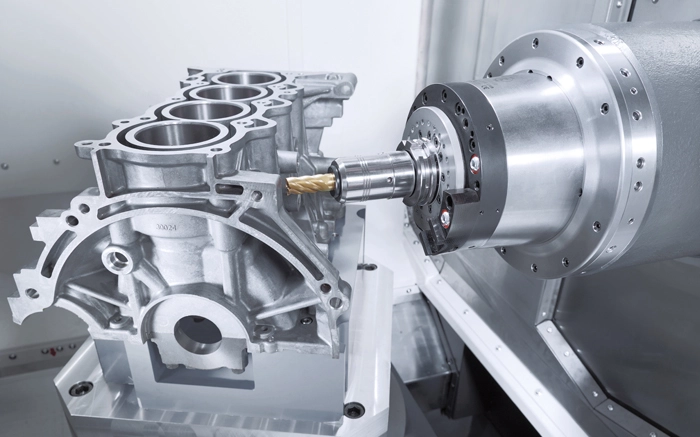

Gia công chi tiết động cơ trên máy phay ngang CNC

3. Cấu tạo cơ bản của máy phay

3.1. Các bộ phận chính

• Trục chính (Spindle): Nơi gắn dao, truyền chuyển động cắt.
• Bàn máy (Table): Gá đặt phôi, di chuyển theo trục X/Y/Z.
• Động cơ chính: Truyền lực quay cho trục chính.
• Dao phay: Dụng cụ cắt với nhiều dạng – phay mặt, ngón, cầu, định hình.
• Hệ điều khiển (Controller): Đối với CNC, đây là trung tâm xử lý dữ liệu G-code.

3.2. Hệ thống làm mát và bôi trơn

Giúp giảm ma sát, tản nhiệt, tăng tuổi thọ dao và độ bóng bề mặt phôi.

3.3. Cấu trúc chuyển động

Máy phay có hai chuyển động cơ bản quyết định hiệu quả và độ chính xác gia công: chuyển động cắt và chuyển động tiến dao.

• Chuyển động cắt (chính): Là chuyển động quay tròn của dao quanh trục chính, do động cơ truyền động tạo ra. Tốc độ quay và mô-men cắt ảnh hưởng trực tiếp đến năng lượng cắt, độ nhẵn bề mặt và tuổi thọ dao. Trục chính thường được đỡ bằng bạc đạn chính xác cao, có hệ thống bôi trơn, làm mát và cân bằng động để đảm bảo ổn định khi cắt tốc độ cao.
• Chuyển động tiến dao: Là chuyển động tịnh tiến hoặc xoay của phôi hoặc dao theo các trục X, Y, Z (và A, B, C đối với máy CNC nhiều trục). Chuyển động này quyết định hình dạng và kích thước bề mặt gia công. Tốc độ tiến dao cần được phối hợp hợp lý với tốc độ quay dao để đảm bảo lượng phoi ổn định, tránh rung, mòn dao hoặc sai số kích thước.


Sự đồng bộ giữa hai chuyển động giúp quá trình cắt diễn ra trơn tru, đạt độ chính xác cao, kéo dài tuổi thọ

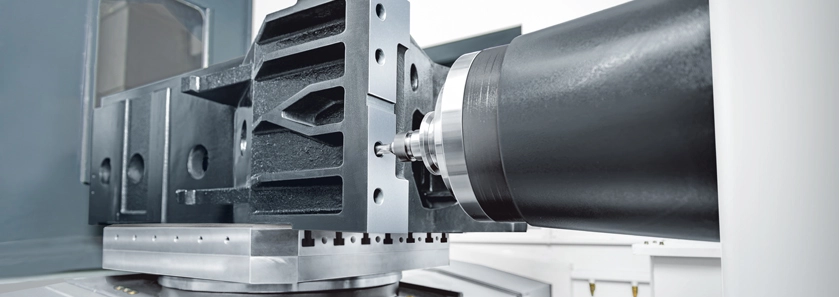

Trục chính máy phay ngang CNC

4. Nguyên lý hoạt động của máy phay

4.1. Cách dao phay loại bỏ vật liệu

Dao phay có nhiều lưỡi cắt, khi quay, từng lưỡi lần lượt tiếp xúc với phôi, cắt bỏ từng phần nhỏ cho đến khi đạt hình dạng mong muốn.

4.2. Các dạng chuyển động cơ bản

• Chuyển động chính: Quay dao.
• Chuyển động tiến dao: Dịch chuyển phôi hoặc dao.
• Chuyển động phụ: Dịch chuyển dao khi thay dao hoặc căn chỉnh.

4.3. Các thông số ảnh hưởng đến quá trình phay

• Tốc độ trục chính (S): Quyết định lực cắt và nhiệt sinh ra.
• Lượng tiến dao (F): Ảnh hưởng đến độ nhám và mòn dao.
• Chiều sâu cắt (a): Quyết định năng suất và độ bền dao.

Thiết kế các trục chuyển động của máy phay CNC

5. Hướng dẫn sử dụng máy phay cơ bản cho người mới bắt đầu

5.1. Chuẩn bị máy và dụng cụ

Kiểm tra nguồn điện, dầu bôi trơn, dao cắt, đồng hồ đo, và tình trạng bàn máy.

5.2. Thiết lập phôi và gá kẹp

Đảm bảo phôi được gá chặt, song song mặt bàn và đúng vị trí gốc phay.

5.3. Lắp dao phay và kiểm tra cân bằng

Dùng dụng cụ kẹp đúng chuẩn, kiểm tra độ đảo dao ≤ 0.01 mm.

5.4. Thiết lập thông số cắt

Căn cứ vào vật liệu, chọn tốc độ, chiều sâu, lượng ăn dao hợp lý.

5.5. Thao tác vận hành an toàn

Khởi động máy ở tốc độ thấp, cắt thử, đo kích thước, điều chỉnh khi cần.

5.6. Kết thúc ca làm

Tắt nguồn, làm sạch phoi, tra dầu bôi trơn, ghi nhật ký vận hành.

Cấu tạo chính của máy phay ngang CNC

6. Hướng dẫn sử dụng máy phay CNC chi tiết

6.1. Giao diện điều khiển và phím chức năng cơ bản

Máy sử dụng các bộ điều khiển của Fanuc, Siemens, Mitsubishi,… với bảng điều khiển trực quan sử dụng các phím chức năng chuyên dụng như:

• Jog/Handle: Di chuyển trục thủ công.
• Mode Select: Chọn chế độ MDI, AUTO, EDIT.
• Spindle Start/Stop: Điều khiển trục chính.
• Cycle Start / Feed Hold: Bắt đầu – tạm dừng chương trình.
• Display: Hiển thị tọa độ, tốc độ, trạng thái dao.

6.2. Cách nhập chương trình G-code / M-code

• Nhập trực tiếp hoặc tải qua USB/LAN.
• Dùng “Program Check” để kiểm tra lỗi cú pháp.
• Chạy “Dry Run” mô phỏng không cắt để tránh va chạm.

6.3. Thiết lập tọa độ phôi, bù dao, tốc độ trục chính

• Dò điểm gốc phôi (G54–G59).
• Nhập chiều dài và bán kính dao vào bảng Tool Offset.
• Cài đặt tốc độ (S) – lượng ăn dao (F) – chiều sâu cắt phù hợp vật liệu.

6.4. Chạy thử và giám sát quá trình phay

• Chạy Single Block từng lệnh để kiểm tra an toàn.
• Dùng Feed Override 10–30% khi test lần đầu.
• Quan sát âm thanh, rung động, áp suất làm mát, vết cắt.
• Luôn sẵn sàng nhấn E-Stop khi phát hiện bất thường.

6.5. Xử lý lỗi thường gặp

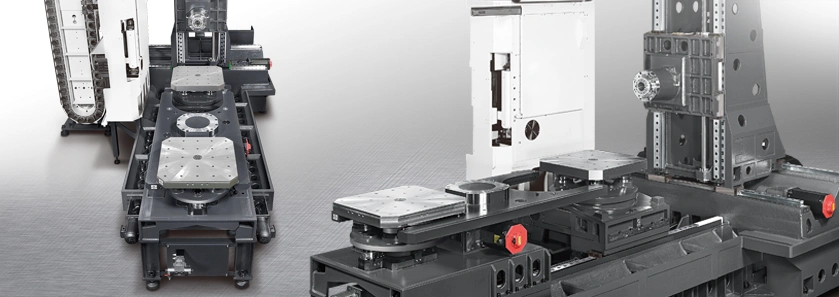

Thiết kế khung máy phay vững chắc của AWEA đảm bảo cho việc sử dụng ổn định chính xác cao lâu dài

7. Lưu ý an toàn khi sử dụng máy phay

7.1. Trang bị bảo hộ đúng tiêu chuẩn

• Mặc đồng phục gọn, đeo kính chắn phoi, giày chống trượt.
• Không mang trang sức, găng tay khi máy chạy.
• Bật đèn cảnh báo khu vực đang vận hành.

7.2. Không thay dao hoặc lau chùi khi máy đang hoạt động

• Chỉ thay dao sau khi trục chính dừng hẳn và nguồn ngắt.
• Sử dụng dụng cụ chuyên dụng khi tháo lắp dao.
• Tuyệt đối không dùng tay giữ phôi khi máy đang chạy AUTO.

7.3. Đảm bảo hệ thống làm mát – bôi trơn ổn định

• Kiểm tra mức dầu, áp suất bơm trước ca làm việc.
• Nếu hệ thống tắc, ngừng máy ngay để xử lý.
• Thiếu bôi trơn gây mòn ray, kẹt vít me, sai số định vị.

7.4. Giữ khoảng cách an toàn và kiểm soát tốc độ

• Quan sát qua kính bảo vệ, tránh vùng phoi bắn.
• Không được vận hành vượt quá giới hạn tốc độ an toàn cho phép.
• Khi có rung, tiếng lạ hoặc mùi khét – dừng máy ngay.

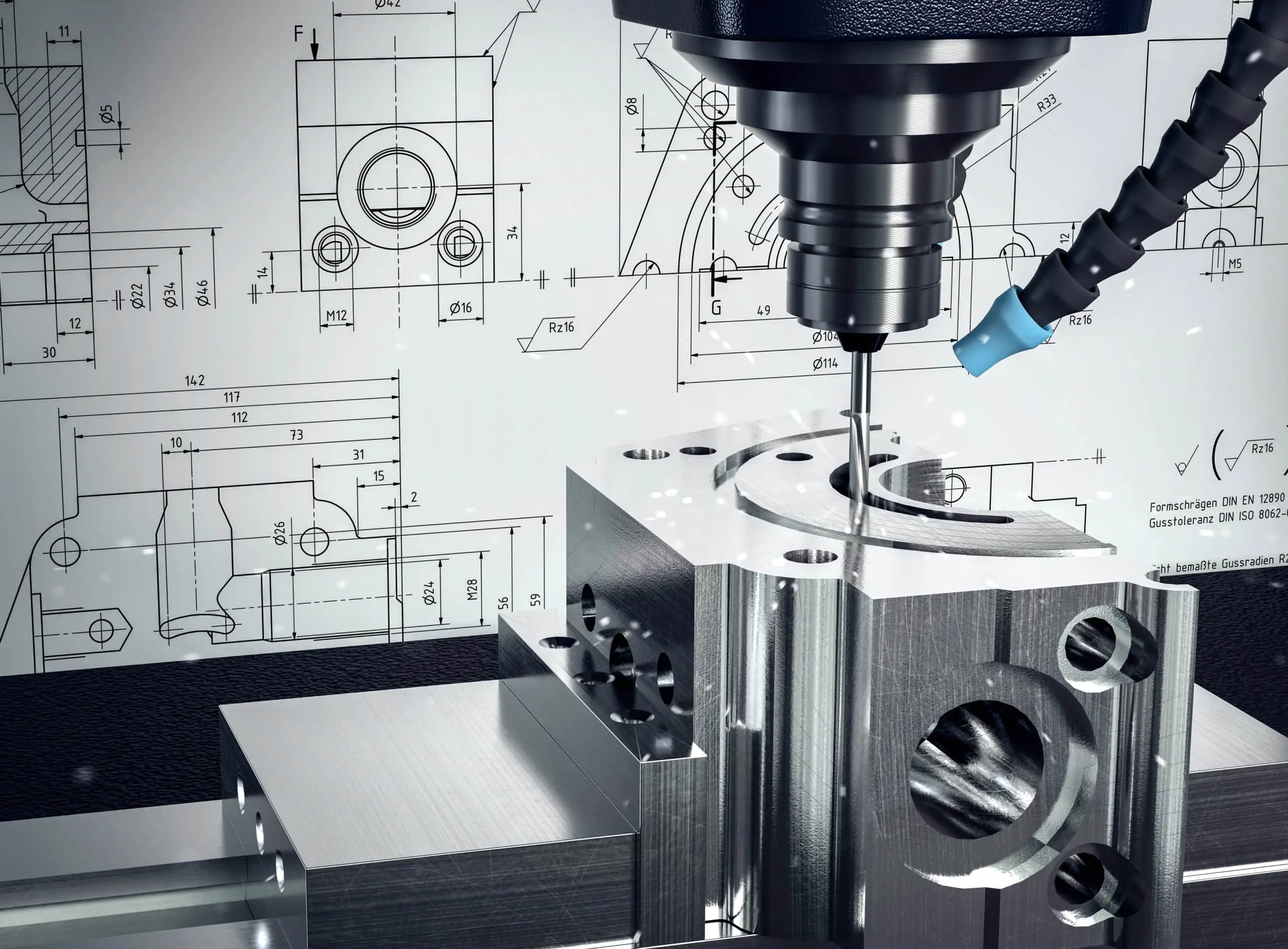

Chi tiết gia công trên máy phay CNC

8. Bảo trì và bảo dưỡng định kỳ máy phay

8.1. Quy trình bảo dưỡng

8.2. Kiểm tra chi tiết

• Dầu thủy lực, dầu trục, đường ống khí – luôn trong ngưỡng áp suất cho phép.
• Xiết chặt bulông, khớp nối, kiểm tra độ đảo trục chính.

8.3. Thay dao đúng thời điểm

Dao mòn gây rung, tăng nhiệt và sai số – nên thay khi lưỡi dao bị mẻ hoặc đạt ngưỡng mòn 0.3 mm.

8.4. Nhật ký vận hành

Ghi chép chi tiết thời gian chạy, số giờ dao, lỗi phát sinh để dự báo bảo dưỡng theo chuẩn TPM (Total Productive Maintenance).

Máy phay được sử dụng phay gia công các chi tiết từ đơn giản đến phức tạp

9. Khóa học & dịch vụ hướng dẫn sử dụng máy phay chuyên nghiệp tại Automech

9.1. Automech – đơn vị đào tạo kỹ thuật uy tín

Automech cung cấp máy phay CNC, máy phay cơ và dịch vụ đào tạo chuẩn công nghiệp cho doanh nghiệp, trường nghề và xưởng sản xuất.

9.2. Đào tạo thực tế tại xưởng

Kỹ sư hướng dẫn trực tiếp về vận hành, lập trình, căn chỉnh, bảo dưỡng và tối ưu chu trình cắt gọt.

9.3. Dịch vụ sau bán hàng

• Kiểm tra định kỳ, bảo trì tại chỗ.
• Cập nhật chương trình điều khiển, nâng cấp tính năng.

9.4. Giải pháp toàn diện

Automech cung cấp giải pháp trọn gói: Cung cấp máy – Hướng dẫn sử dụng – Đào tạo lập trình – Bảo hành & bảo trì tận nơi.

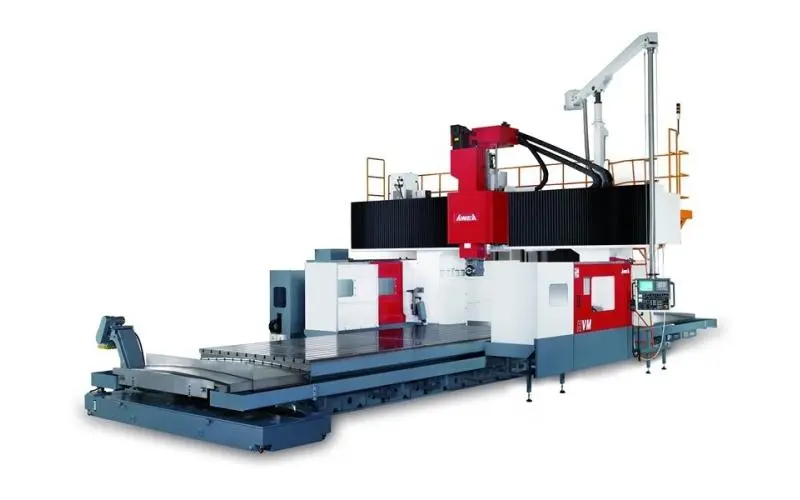

Automech cung cấp các dòng máy phay của AWEA và dịch vụ kỹ thuật chất lượng cao

10. Liên hệ Automech để được tư vấn & hướng dẫn vận hành máy phay

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech tự hào là đối tác tin cậy trong lĩnh vực cung cấp máy phay, thiết bị gia công cơ khí và các giải pháp kỹ thuật tổng thể. Với phương châm “Uy tín – Chất lượng – Đồng hành dài lâu”, Automech không chỉ mang đến sản phẩm chính hãng mà còn đảm bảo khách hàng được hướng dẫn vận hành đúng kỹ thuật, an toàn và đạt hiệu suất cao nhất.

Automech cam kết:

• Tư vấn lựa chọn máy phay phù hợp với nhu cầu sản xuất, vật liệu gia công và ngân sách đầu tư thực tế.
• Cung cấp máy móc chính hãng từ các thương hiệu uy tín, đảm bảo độ chính xác, độ bền và tính ổn định lâu dài.
• Đào tạo vận hành và chuyển giao công nghệ trực tiếp tại xưởng, giúp người vận hành nắm vững quy trình cắt gọt, lập trình và bảo dưỡng.
• Hỗ trợ kỹ thuật và bảo trì định kỳ 24/7, giúp doanh nghiệp duy trì năng suất và phòng ngừa rủi ro trong sản xuất.

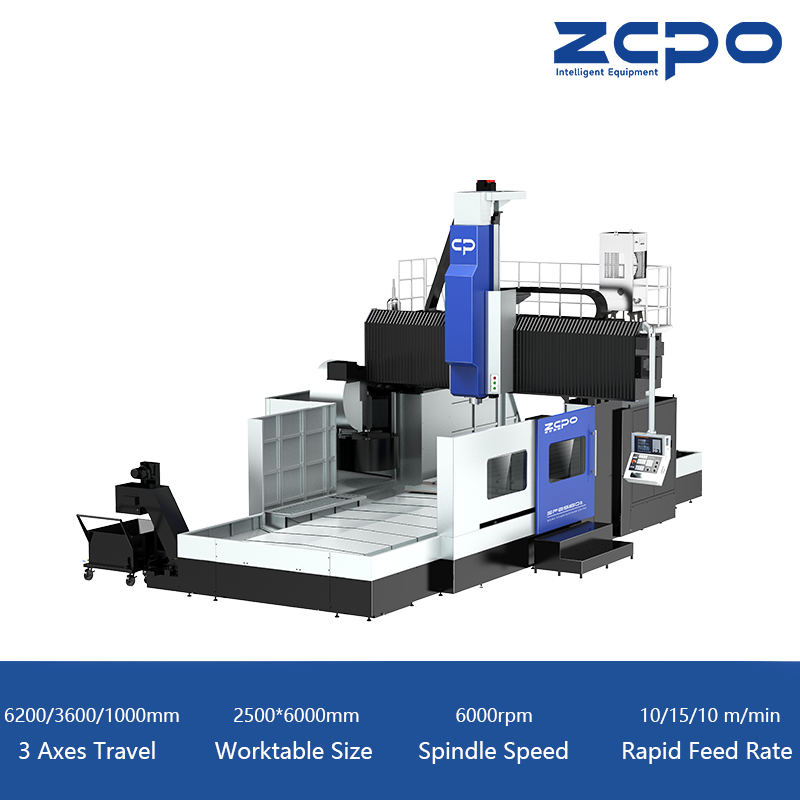

Máy phay CNC của thương hiệu ZOPO được cung cấp bởi Automech
