Gia Công Tiện CNC Chính Xác – Nhanh Chóng, Giá Tốt

Sự phát triển của công nghệ CNC đã tạo ra bước ngoặt trong ngành chế tạo cơ khí. Trong đó, sự kết hợp giữa gia công tiện CNC và phay CNC, đặc biệt là trên các trung tâm gia công tiện-phay đa năng, đang trở thành xu hướng chủ đạo, mang lại hiệu quả vượt trội về độ chính xác, năng suất và tính linh hoạt.

1. Giới thiệu chung về gia công tiện CNC và phay CNC

1.1. CNC là gì? Nguyên lý cơ bản của CNC trong gia công cơ khí

CNC (Computer Numerical Control) là công nghệ điều khiển tự động các máy công cụ bằng máy tính thông qua các mã lệnh lập trình sẵn (G-code). Nguyên lý cốt lõi là biến bản vẽ thiết kế CAD 2D/3D thành các tín hiệu điều khiển chính xác, giúp dao cụ di chuyển theo quỹ đạo định trước để cắt gọt vật liệu, tạo hình sản phẩm với sai số cực nhỏ (±0.005mm) và khả năng lặp lại tuyệt đối.

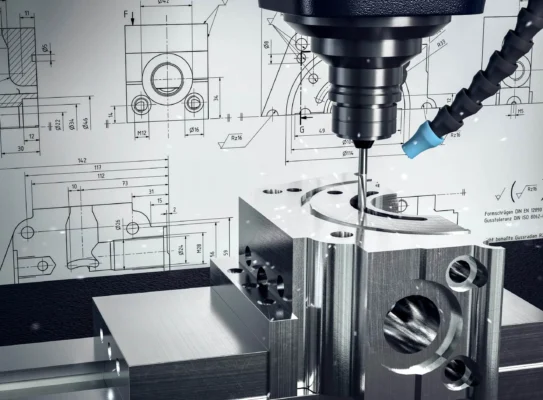

Gia công chi tiết trên máy phay CNC

1.2. Sự kết hợp giữa tiện và phay trong công nghệ CNC hiện đại

Tiện và Phay là hai phương pháp gia công có nguyên lý đối ngược nhau:

• Tiện: Vật liệu (phôi) quay tròn, trong khi dao cắt đứng yên hoặc di chuyển tịnh tiến để cắt gọt. Lý tưởng cho các chi tiết tròn xoay.
• Phay: Dao cắt quay tròn, trong khi phôi được gá đặt cố định trên bàn máy và di chuyển theo các trục. Phù hợp để gia công các bề mặt phẳng, rãnh, lỗ, và hình dạng 3D phức tạp.

Sự kết hợp trong một máy (Mill-Turn) cho phép gia công hoàn chỉnh một chi tiết phức tạp (ví dụ: trục có then hoa, lỗ vặn vít) chỉ trong một lần gá đặt duy nhất, loại bỏ sai số tích lũy và tiết kiệm tối đa thời gian.

1.3. Tầm quan trọng của phay – tiện CNC trong sản xuất công nghiệp
Công nghệ Phay và Tiện CNC không đơn thuần là một phương pháp gia công, mà đã trở thành “xương sống” của nền sản xuất công nghiệp hiện đại, quyết định trực tiếp đến chất lượng, năng lực cạnh tranh và tốc độ đổi mới công nghệ của một quốc gia. Tầm quan trọng của nó được thể hiện qua vai trò then chốt trong các ngành công nghiệp trọng yếu:

• Ngành Ô tô, Hàng không vũ trụ: Nơi đòi hỏi độ chính xác và độ tin cậy tuyệt đối.
  • Ô tô: CNC sản xuất các chi tiết động cơ then chốt (trục khuỷu, bánh răng hộp số) với dung sai siêu chặt, đảm bảo hiệu suất vận hành và độ bền. Các bộ phận khung gầm, hệ thống phanh cũng được gia công để đạt độ cân bằng và an toàn tối ưu. Sự kết hợp Phay-Tiện cho phép chế tạo các cụm chi tiết phức tạp như turbocharger vừa có phần tròn xoay vừa có các lỗ làm mát, giúp rút ngắn 50-70% thời gian sản xuất.
  • Hàng không vũ trụ: Đây là lĩnh vực khắt khe nhất. CNC gia công các chi tiết từ hợp kim titan, inconel siêu cứng cho tuabin động cơ, thân máy bay, với yêu cầu về độ nhẵn bề mặt và khả năng chịu nhiệt, chịu lực cực cao. Mỗi gram vật liệu được cắt bỏ một cách tối ưu đều góp phần giảm trọng lượng, tiết kiệm hàng tỷ USD nhiên liệu.

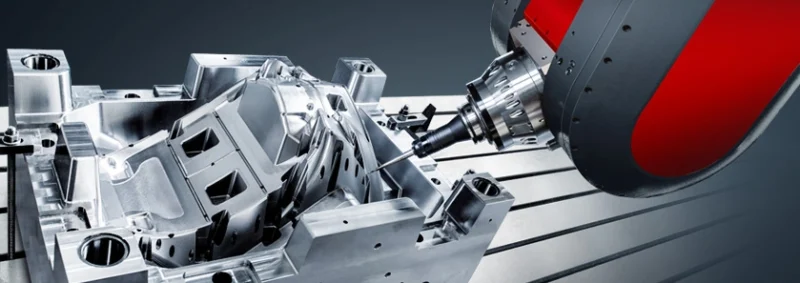

Gia công chi tiết khuôn mẫu trên máy phay CNC 5 trục AWEA

• Ngành Y tế: Nơi sự chính xác là ranh giới giữa sự sống và cái chết.
  • CNC tạo ra các bộ phận cấy ghép (khớp háng, khớp gối, implant nha khoa) có hình dạng phù hợp hoàn hảo với từng bệnh nhân, được làm từ vật liệu sinh học đặc biệt. Các dụng cụ phẫu thuật tinh vi (kẹp mạch máu, dao mổ) cũng được gia công với độ sắc bén và độ bền vượt trội. Công nghệ này cho phép cá nhân hóa sản phẩm y tế, mở ra kỷ nguyên chăm sóc sức khỏe chính xác.

• Ngành Điện tử, Viễn thông: Nơi yêu cầu về độ tinh xảo và thu nhỏ là vô hạn.
  • CNC gia công các khuôn mẫu (mold) để sản xuất hàng loạt vỏ điện thoại, laptop với độ bóng mịn và độ khít cao. Quan trọng hơn, nó chế tạo các linh kiện vi cơ (MEMS), bộ tản nhiệt, và đế đỡ cho chip bán dẫn – những chi tiết đòi hỏi độ chính xác ở cấp độ micron. Sự ổn định của máy CNC là yếu tố sống còn để đảm bảo tỷ lệ sản phẩm lỗi gần như bằng 0.
• Nền tảng cho các xu hướng công nghiệp 4.0: CNC chính là cánh tay đắc lực của các hệ thống sản xuất thông minh. Khả năng kết nối dữ liệu (IoT), tự động hóa hoàn toàn với robot, và tích hợp với phần mềm quản lý (MES/ERP) biến các máy CNC thành những “trạm gia công thông minh”, tạo nên xương sống cho các nhà máy số (Digital Factory) và chuỗi cung ứng linh hoạt.

Tóm lại, không có Phay-Tiện CNC, các ngành công nghiệp then chốt sẽ không thể đạt được những bước tiến thần kỳ như ngày nay. Đầu tư vào công nghệ này chính là đầu tư vào năng lực cốt lõi để nắm bắt cơ hội trong thị trường toàn cầu.

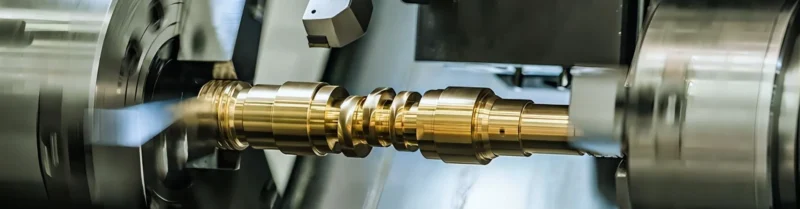

Gia công tiện CNC trục cam trên máy Goodway

2. Gia công tiện CNC là gì?

2.1. Khái niệm và quy trình gia công tiện CNC
Tiện CNC là quá trình sử dụng máy tiện được điều khiển bằng máy tính để tạo hình các chi tiết có dạng tròn xoay. Quy trình chuẩn: Thiết kế CAD -> Lập trình CAM (tạo G-code) -> Gá phôi lên mâm cặp -> Máy tự động thực hiện các thao tác tiện mặt đầu, tiện trụ ngoài/trong, cắt rãnh, tiện ren.

2.2. Các loại chi tiết thường gia công bằng tiện CNC

• Các chi tiết tròn xoay: Trục, bạc, ống lót, bulong, đai ốc, puli, bánh răng trụ.
• Các chi tiết có hình dạng côn, định hình.

2.3. Ưu điểm và hạn chế của tiện CNC

• Ưu điểm:
  • Năng suất cực cao đối với chi tiết tròn xoay.
  • Độ đồng tâm và độ tròn gần như tuyệt đối.
  • Chi phí gia công trên mỗi sản phẩm thấp khi sản xuất hàng loạt.
• Hạn chế:
  • Khó gia công các bề mặt không đối xứng, các lỗ không đồng trục.
  • Thường cần kết hợp với phay để hoàn thiện chi tiết đa dạng.

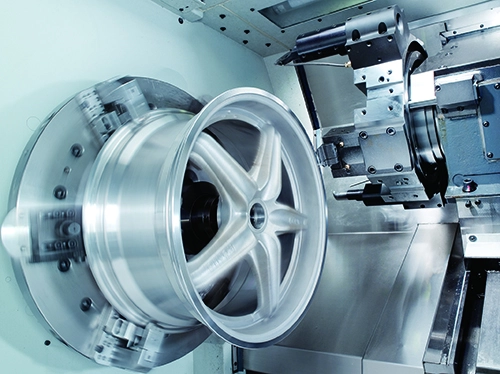

Gia công tiện CNC cho sản phẩm vành xe ô tô

3. Gia công phay CNC là gì?

3.1. Khái niệm và nguyên lý phay CNC
Phay CNC là phương pháp gia công cắt gọt mà dao phay quay tròn với tốc độ cao, phôi được gá trên bàn máy và di chuyển theo các trục (X, Y, Z) để dao tiếp xúc và bóc tách vật liệu theo hình dạng được lập trình.

3.2. Các loại dao cụ sử dụng trong phay CNC

• Dao phay mặt đầu: Là loại dao thông dụng nhất, được thiết kế với các lưỡi cắt ở mặt đầu và xung quanh thân. Chuyên dùng để gia công phẳng (phay mặt phẳng) với hiệu suất và độ nhẵn bóng cao.
• Dao phay ngón: Có lưỡi cắt chủ yếu dọc theo thân dao. Loại dao này linh hoạt, thường dùng để phay rãnh, phay biên dạng thẳng đứng, và gia công các hốc (pocket).
• Dao phay cầu (Ball nose): Đầu dao có dạng hình cầu, cho phép tạo ra các đường chuyển tiếp mềm mại. Đây là công cụ không thể thiếu để phay 3D, gia công các bề mặt cong phức tạp như trong khuôn mẫu, điêu khắc.
• Dao phay góc: Được thiết kế đặc biệt để tạo ra các rãnh góc (rãnh then hoa, rãnh chữ V) hoặc gia công mép vát với các góc độ xác định (45°, 60°, v.v.).

3.3. Ưu điểm và hạn chế của phay CNC

• Ưu điểm:
  • Linh hoạt cao, gia công được hầu hết mọi hình dạng phức tạp.
  • Tạo ra các bề mặt có độ tinh xảo và độ chính xác hình học cao.
• Hạn chế:
  • Thời gian gia công cho chi tiết tròn xoay đơn thuần thường lâu hơn tiện.
  • Đối với chi tiết tròn, việc đạt độ đồng tâm có thể khó khăn hơn nếu gá đặt nhiều lần.

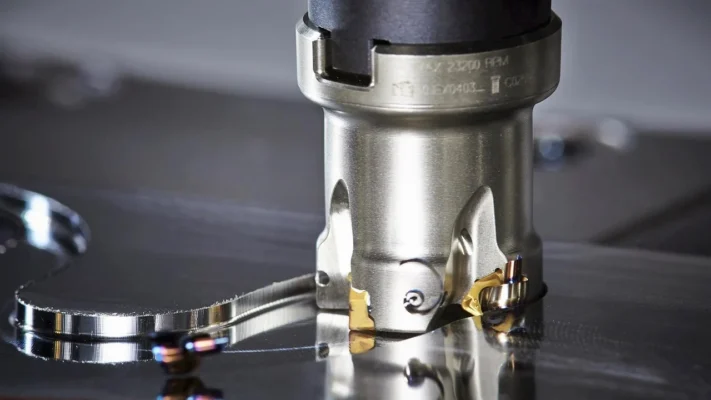

Gia công phay CNC trên máy phay Awea

4. Phay – Tiện CNC

4.1. Khái niệm phay – tiện CNC (sự kết hợp 2 công nghệ trong cùng một máy)
Đây là công nghệ tích hợp cả chức năng tiện và phay trên một trung tâm gia công duy nhất. Chi tiết được gá một lần, máy có thể vừa quay phôi để tiện (như một máy tiện), vừa sử dụng đầu phay chạy độc lập để khoan, khoét, doa, phay rãnh then, then hoa… mà không cần tháo ra để chuyển sang máy khác.

4.2. Ưu điểm nổi bật của phay – tiện CNC so với gia công truyền thống

• Giảm thiểu sai số gá đặt: Một lần gá đặt cho mọi nguyên công.
• Rút ngắn thời gian sản xuất: Loại bỏ thời gian chờ đợi, vận chuyển và gá đặt lại.
• Tăng độ chính xác toàn diện: Đảm bảo vị trí tương quan giữa các bề mặt tiện và phay là tuyệt đối.
• Gia công được các chi tiết phức tạp: Những chi tiết vừa có phần tròn xoay vừa có các lỗ, rãnh lệch tâm.

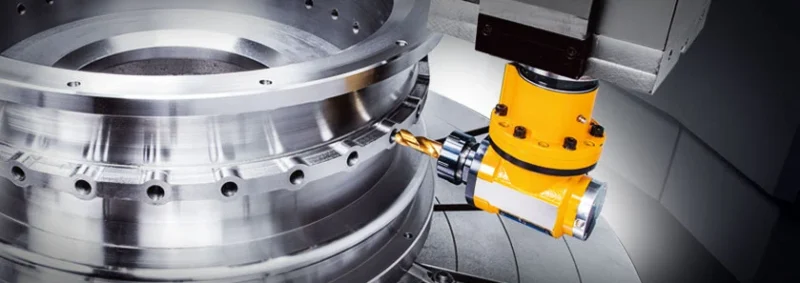

Gia công phay và tiện CNC kết hợp trên cùng nguyên công để đảm bảo độ chính xác cho sản phẩm

5. Máy phay – tiện CNC (Máy tiện – phay CNC)

5.1. Cấu tạo cơ bản của máy phay tiện CNC

• Thân máy cứng vững: Đảm bảo độ ổn định và chống rung.
• Mâm cặp/Ụ trục chính: Có khả năng quay tròn với tốc độ cao để thực hiện tiện.
• Đầu phay chạy dao: Di chuyển độc lập, có thể có trục chính riêng để thực hiện các nguyên công phay, khoan.
• Hệ thống điều khiển: Tích hợp khả năng lập trình cho cả hai chức năng.
• Băng dao tự động (ATC): Cho phép thay đổi linh hoạt giữa dao tiện và dao phay.

5.2. Các dòng máy phổ biến hiện nay trên thị trường

• Máy tiện-phay 2 trục cơ bản: Chủ yếu cho tiện, tích hợp thêm khả năng phay lỗ dọc trục.
• Trung tâm gia công tiện-phay đa trục (4 trục, 5 trục): Có bàn máy hoặc trục chính có thể xoay, nghiêng (trục B, C), cho phép gia công 5 mặt của chi tiết chỉ trong một lần gá.

5.3. Ưu điểm khi sử dụng máy phay – tiện CNC trong sản xuất hàng loạt

• Tối ưu hóa chu trình sản xuất, phù hợp với sản xuất tinh gọn (Lean Manufacturing).
• Giảm thiểu không gian nhà xưởng do thay thế nhiều máy đơn chức năng.
• Dễ dàng tự động hóa hoàn toàn với robot cấp phôi.

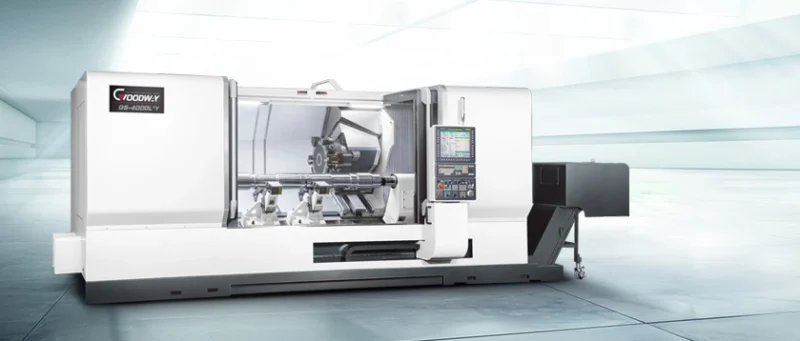

Máy tiện CNC GS-4000 Goodway chuyên dụng cho gia công tiện CNC trục chiều dài lớn

6. Báo giá máy phay – tiện CNC

6.1. Các yếu tố ảnh hưởng đến giá máy phay tiện CNC

• Số trục và khả năng vận hành: Máy 5 trục sẽ có giá cao hơn nhiều so với máy 3 trục.
• Kích thước gia công: Máy càng lớn, giá càng cao.
• Thương hiệu và xuất xứ: Máy từ Nhật Bản, Đức, Đài Loan (Goodway) có giá cao hơn máy từ Trung Quốc (Zopo).
• Các tùy chọn đi kèm: Hệ thống làm mát, băng tải phoi, hệ thống đo dao, phần mềm cao cấp.

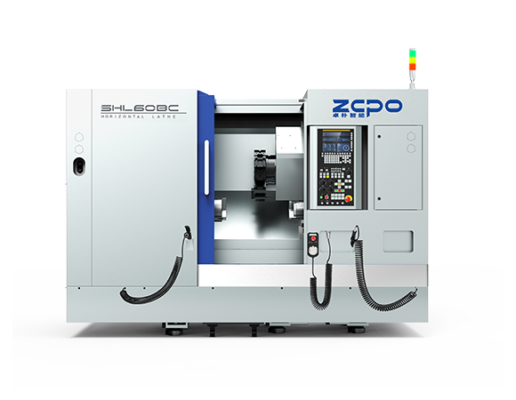

Máy tiện CNC SHL60BC Zopo cỡ trung độ cứng cao

6.2. Khoảng giá tham khảo của máy phay – tiện CNC tại Việt Nam

Giá thành của máy phay-tiện CNC phụ thuộc vào nhiều yếu tố. Bảng dưới đây cung cấp khoảng giá tham khảo để doanh nghiệp có cái nhìn tổng quan nhất:

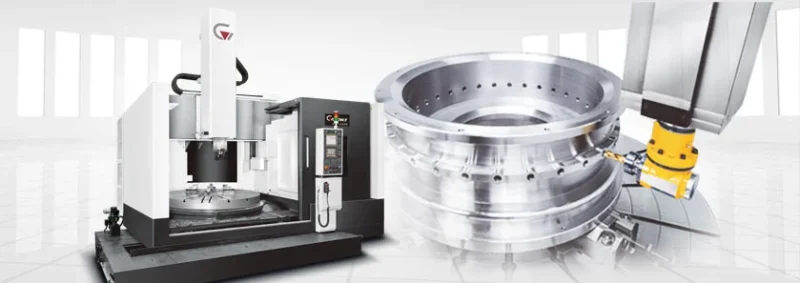

Máy tiện CNC dòng GVF của Goodway chuyên dụng cho gia công chính xác sản phẩm đường kính lớn

7. Kết luận

7.1. Tóm tắt vai trò của gia công tiện CNC, phay CNC và máy phay – tiện CNC
Tiện CNC và Phay CNC là hai chân kiềng vững chắc của ngành cơ khí chính xác. Trong khi đó, máy phay-tiện CNC chính là giải pháp tối ưu, đại diện cho sự tích hợp thông minh, khắc phục mọi hạn chế của từng phương pháp riêng lẻ, mang lại hiệu quả sản xuất tổng thể vượt trội.

7.2. Xu hướng phát triển của công nghệ CNC trong công nghiệp hiện đại
Xu hướng rõ ràng là hướng tới sự tích hợp (Multi-Tasking) và tự động hóa hoàn toàn. Các máy CNC thế hệ mới không chỉ kết hợp tiện-phay mà còn tích hợp cả chức năng mài, đo kiểm trong máy, kết nối IoT để quản lý và tối ưu hóa sản xuất từ xa.

7.3. Lời khuyên cho doanh nghiệp khi đầu tư máy phay – tiện CNC

• Xác định rõ nhu cầu: Phân tích chủng loại, độ phức tạp và sản lượng chi tiết cần sản xuất.
• Lựa chọn thương hiệu uy tín, có chính sách hậu mãi tốt: Đảm bảo máy vận hành ổn định lâu dài.
• Chú trọng đào tạo nhân sự vận hành và lập trình: Công nghệ càng cao càng đòi hỏi trình độ vận hành chuyên sâu.

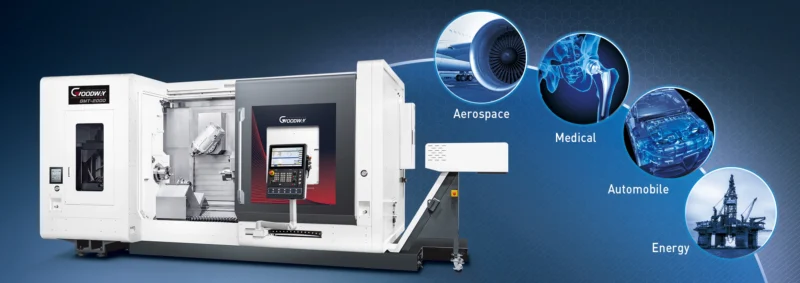

Trung tâm gia công CNC đa nhiệm kết hợp phay và tiện với khả năng xử lý điều khiển 9 trục, 5 trục đồng thời
