Động cơ phay: Phân loại, cấu tạo, nguyên lý điều khiển và giải pháp bảo trì tối ưu

Động cơ phay là “trái tim” quyết định hiệu suất, độ chính xác và độ ổn định của toàn bộ máy CNC. Từ động cơ trục chính tốc độ cao đến hệ servo điều khiển chuyển động, mỗi loại đều đóng vai trò riêng trong việc tối ưu quá trình gia công. Bài viết này cung cấp cái nhìn toàn diện về phân loại, cấu tạo, nguyên lý điều khiển cũng như các thông số kỹ thuật quan trọng, đồng thời đi sâu vào chẩn đoán lỗi, chiến lược bảo trì và những xu hướng công nghệ mới giúp doanh nghiệp nâng cao năng suất và giảm thiểu downtime trong sản xuất hiện đại.

1. Động cơ phay là gì?

1.1. Định nghĩa động cơ phay

Động cơ phay là thiết bị điện cơ chuyên dụng, có nhiệm vụ chuyển đổi năng lượng điện thành năng lượng cơ học để tạo ra chuyển động quay cho trục chính (spindle) hoặc các trục chuyển động (X, Y, Z) trên máy phay. Đây là “trái tim” của toàn bộ hệ thống gia công cắt gọt, quyết định khả năng tạo ra mô-men xoắn cần thiết để dao phay cắt vào vật liệu. Khác với động cơ thông thường, động cơ phay được thiết kế để hoạt động trong điều kiện tải trọng thay đổi liên tục, độ rung thấp và yêu cầu độ chính xác cao.

1.2. Vai trò trong máy phay CNC và máy phay cơ

Trong máy phay CNC, động cơ đảm nhận hai vai trò chính: động cơ trục chính (spindle motor) tạo lực cắt và động cơ servo/stepper điều khiển vị trí các bàn máy. Hệ thống CNC điều khiển các động cơ này một cách đồng bộ theo chương trình G-code, cho phép gia công các chi tiết phức tạp với độ lặp lại cao.

Trong máy phay cơ (vận hành thủ công), động cơ thường chỉ đảm nhiệm vai trò quay trục chính, trong khi người thợ điều khiển tay quay để di chuyển bàn máy. Dù đơn giản hơn, động cơ trên máy cơ vẫn phải đáp ứng yêu cầu về độ ổn định tốc độ dưới tải.

1.3. Động cơ phay ảnh hưởng đến hiệu suất như thế nào

Động cơ tác động trực tiếp đến ba yếu tố cốt lõi của hiệu suất phay: năng suất (tốc độ cắt và lượng chạy dao tối đa), chất lượng bề mặt (độ ổn định tốc độ dưới tải) và độ chính xác hình học (khả năng định vị và giữ vị trí). Một động cơ yếu hoặc kém ổn định sẽ gây ra hiện tượng rung động (chatter), giảm tuổi thọ dao cụ, thậm chí phá hỏng chi tiết gia công. Ngược lại, động cơ mạnh mẽ với hệ điều khiển thông minh giúp tối ưu hóa thông số cắt, tăng tuổi thọ máy và giảm thời gian gia công.

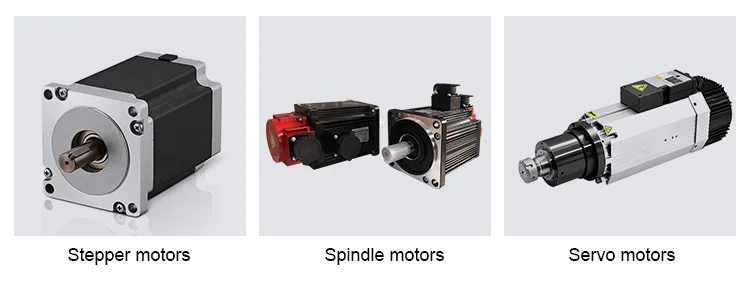

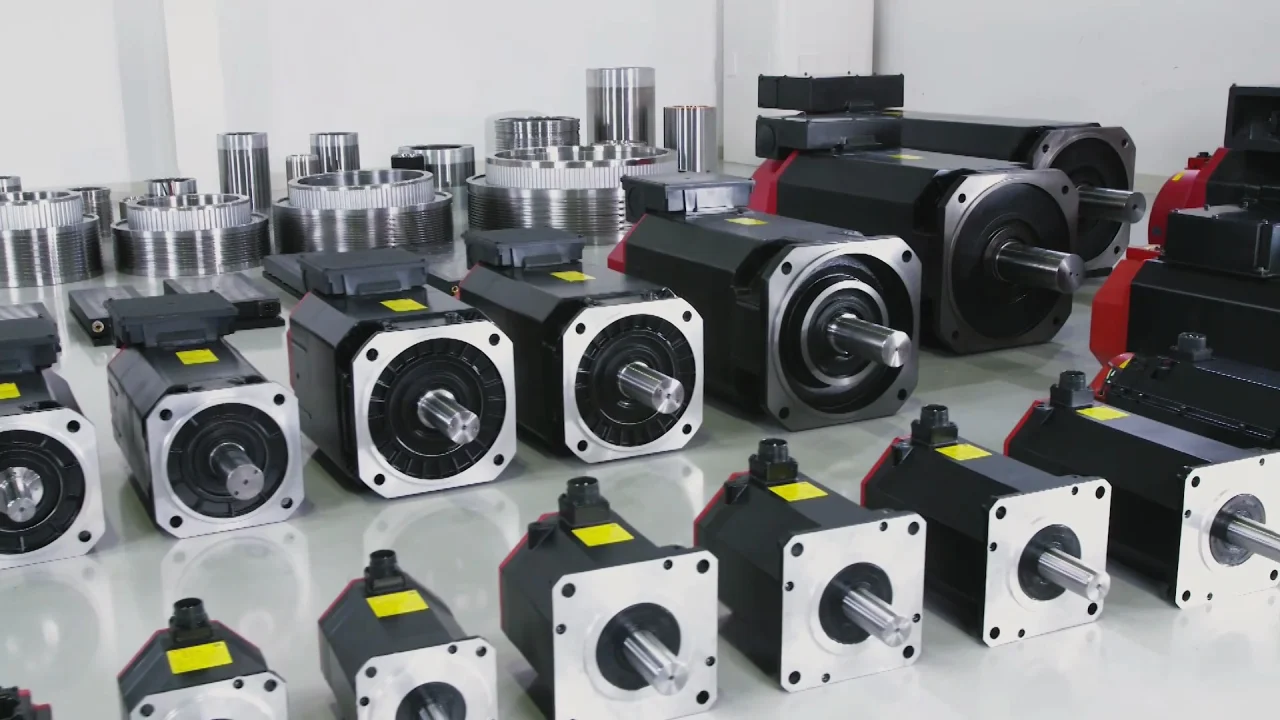

1.4. Các loại động cơ phay phổ biến hiện nay

Thị trường hiện nay phổ biến bốn loại động cơ chính: động cơ AC không đồng bộ (giá rẻ, bền, dùng cho máy cơ và CNC phổ thông), động cơ DC (điều khiển tốc độ đơn giản, nhưng chổi than mau mòn), động cơ servo AC (độ chính xác cao, mô-men xoắn lớn ở dải tốc độ rộng, tiêu chuẩn trong CNC công nghiệp), động cơ bước (stepper) (giá thành thấp, phổ biến trong máy CNC DIY và máy khắc laser). Ngoài ra còn có động cơ spindle tích hợp (built-in spindle motor) dùng trong máy cao tốc.

2. Vai trò của động cơ trong máy phay

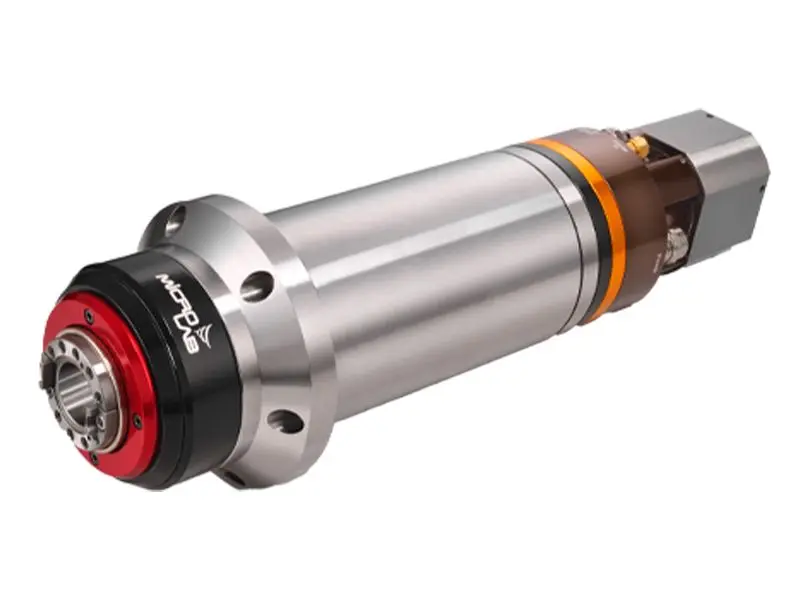

2.1. Tạo chuyển động quay cho trục chính (spindle)

Động cơ trục chính là nguồn sinh chuyển động quay đầu tiên, thông qua bộ truyền đai, hộp số hoặc khớp nối trực tiếp (direct drive) để truyền mô-men xoắn đến trục chính. Trong các máy phay CNC hiện đại, động cơ thường được gắn đồng trục với spindle hoặc tích hợp thành khối spindle motor – nơi rotor là chính trục chính, giảm thiểu tối đa độ đảo và tăng độ cứng vững.

2.2. Quyết định tốc độ và lực cắt

Khả năng sinh mô-men xoắn của động cơ quyết định lực cắt tối đa – nghĩa là có thể phay vật liệu cứng (thép, inox) với chiều sâu cắt lớn hay không. Dải tốc độ quyết định khả năng gia công tinh (cao tốc) hay gia công thô (tốc độ thấp, mô-men cao). Động cơ hiện đại cho phép điều khiển vô cấp tốc độ trong dải rộng mà không cần hộp số cơ khí.

2.3. Ảnh hưởng đến độ chính xác gia công

Độ chính xác gia công phụ thuộc rất lớn vào độ đều tốc độ (speed ripple) và độ cứng động (dynamic stiffness) của động cơ. Động cơ servo với encoder phản hồi vòng kín có thể duy trì tốc độ ổn định ngay khi tải thay đổi đột ngột (ví dụ khi dao cắt vào góc chi tiết). Ngược lại, động cơ bước có thể bị mất bước hoặc rung tại một số dải tốc độ, gây sai số gia công.

2.4. Tác động đến tuổi thọ máy

Động cơ được chọn đúng công suất sẽ giúp máy vận hành trong vùng an toàn, tránh quá tải gây hư hỏng cơ khí (gãy trục, vỡ ổ bi) và điện tử (cháy driver, hỏng IGBT). Ngược lại, động cơ yếu hơn yêu cầu sẽ khiến máy luôn làm việc ở chế độ quá tải, nhanh chóng xuống cấp. Ngoài ra, động cơ có cân bằng động tốt và hệ thống làm mát hiệu quả sẽ giảm rung động truyền đến toàn bộ kết cấu máy.

3. Các loại động cơ phay phổ biến

3.1. Động cơ AC (motor xoay chiều)

Động cơ AC không đồng bộ (induction motor) là loại phổ biến nhất trong các máy phay cơ và CNC cũ. Nguyên lý hoạt động dựa trên từ trường quay do stator tạo ra, cảm ứng dòng điện trong rotor lồng sóc. Ưu điểm: cấu tạo đơn giản, không chổi than, bền bỉ, giá rẻ. Nhược điểm: hiệu suất thấp hơn động cơ đồng bộ, khó điều khiển tốc độ chính xác ở dải thấp (cần biến tần vector hoặc DTC). Thường dùng cho máy phay công suất từ 1.5kW đến 15kW.

3.2. Động cơ DC

Động cơ một chiều (DC brushed motor) từng thống trị các máy phay CNC thế hệ đầu nhờ khả năng điều khiển tốc độ đơn giản bằng điện áp. Hiện nay ít được dùng do chổi than mau mòn, sinh tia lửa điện và bảo trì phức tạp. Chỉ còn xuất hiện trong các máy phay mini, máy khoan phay đa năng giá rẻ, hoặc các máy cũ được cải tạo.

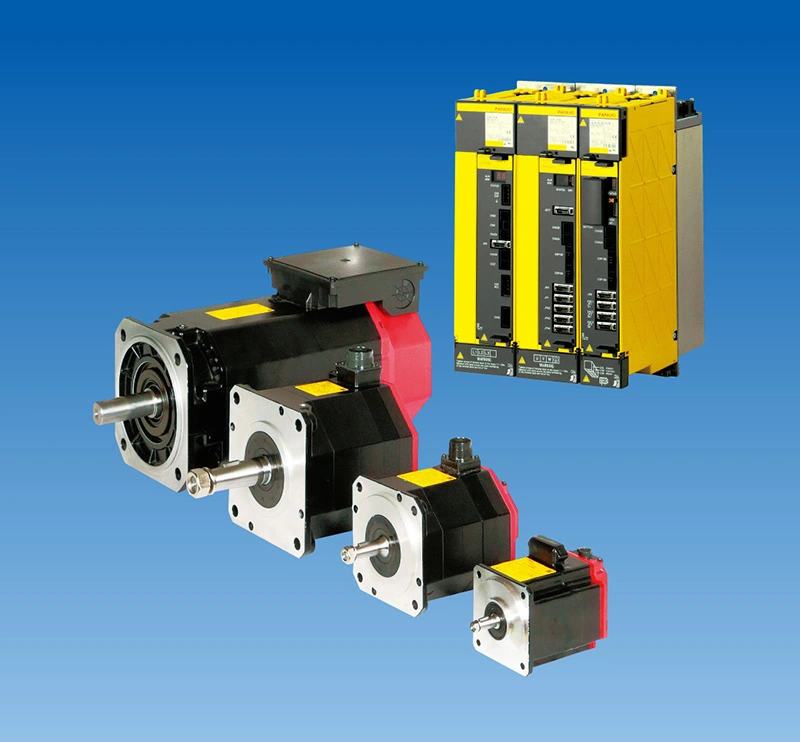

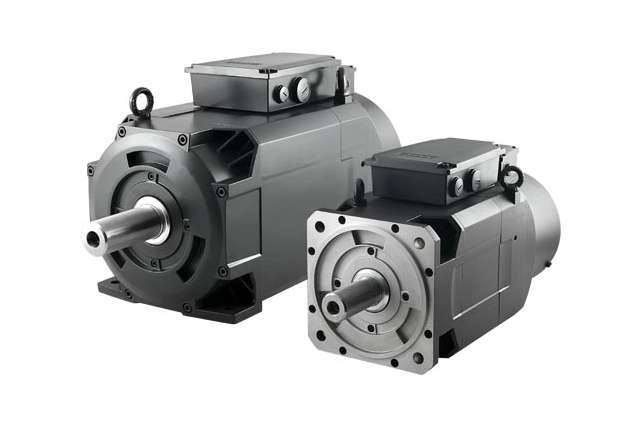

3.3. Động cơ servo

Động cơ servo AC (đồng bộ nam châm vĩnh cửu) là tiêu chuẩn trong máy phay CNC công nghiệp hiện đại. Cấu tạo gồm stator các cuộn dây, rotor gắn nam châm vĩnh cửu mạnh (neodymium) và encoder phản hồi tuyệt đối hoặc tương đối. Điểm mạnh: mô-men xoắn lớn ngay tại tốc độ 0 (giữ moment), dải điều chỉnh tốc độ rộng (1:5000), độ chính xác định vị cao (hàng micromet), quá tải ngắn hạn 2-3 lần. Dùng cho cả trục chính (spindle servo) và trục chuyển động.

3.4. Động cơ bước (stepper)

Động cơ bước là động cơ đồng bộ đặc biệt, quay theo từng bước rời rạc (thường 1.8°/bước). Không cần encoder vòng kín (dùng vòng hở), điều khiển đơn giản bằng xung. Ưu điểm: giá rất rẻ, mô-men giữ lớn khi đứng yên. Nhược điểm: dễ mất bước khi quá tải, rung ở tốc độ thấp, mô-men giảm nhanh khi tốc độ tăng, hiệu suất thấp. Phổ biến trong máy phay CNC “hobby”, máy khắc laser, máy in 3D. Trong công nghiệp, chỉ dùng cho ứng dụng tải nhẹ, không yêu cầu tốc độ cao.

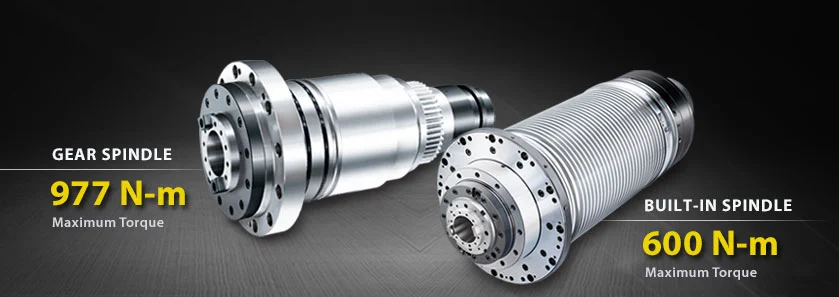

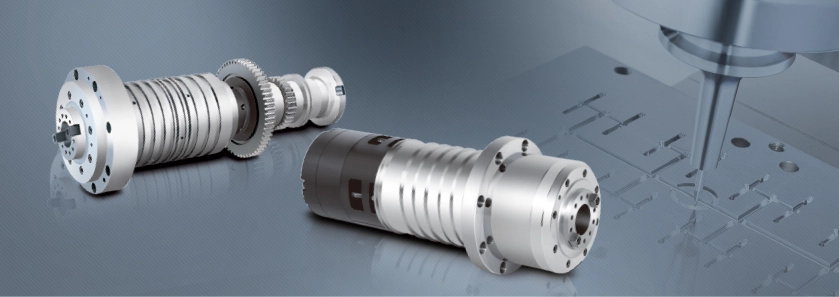

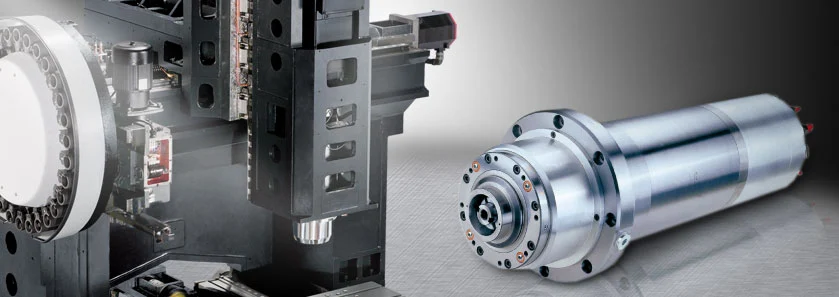

3.5. Động cơ spindle chuyên dụng

Đây là dạng động cơ tích hợp – rotor được gắn trực tiếp lên trục chính (built-in motor spindle). Không có bộ truyền đai hay khớp nối, giảm thiểu độ đảo và tăng độ cứng vững. Thường sử dụng công nghệ ổ bi từ hoặc ổ khí cho tốc độ siêu cao (30,000 – 100,000 RPM). Dùng trong máy phay cao tốc gia công khuôn mẫu, gia công composite và PCB. Giá thành rất cao, yêu cầu hệ thống làm mát bằng nước hoặc dầu.

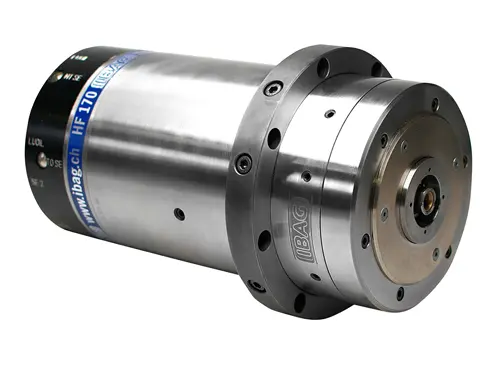

4. Cấu tạo của động cơ phay

4.1. Stato (stator)

Stato là phần tĩnh của động cơ, được chế tạo từ các lá thép kỹ thuật điện (silicon steel) dập định hình, xếp chồng và ép chặt. Trên stato có các rãnh để quấn dây đồng (cuộn dây pha). Số cực từ trên stato (2, 4, 6, 8 cực) quyết định tốc độ đồng bộ cơ bản: n = 120*f/p (vòng/phút). Vật liệu lõi thép chất lượng cao (có độ tổn hao từ trễ và dòng xoáy thấp) quyết định hiệu suất động cơ.

4.2. Roto (rotor)

Rotor là phần quay. Với động cơ AC không đồng bộ, rotor dạng lồng sóc (thanh nhôm hoặc đồng đúc liền khối). Với động cơ servo AC hoặc động cơ đồng bộ, rotor gắn nam châm vĩnh cửu (thường là Neodymium N35 trở lên). Rotor được gia công cân bằng động cấp G1.0 trở xuống để đảm bảo độ rung thấp khi vận hành tốc độ cao.

4.3. Trục quay

Trục (shaft) là bộ phận truyền mô-men xoắn ra ngoài, được chế tạo từ thép hợp kim (như 40Cr, 42CrMo4) qua xử lý nhiệt (thường hóa, tôi, ram) đạt độ cứng bề mặt HRC 50-55 và lõi dẻo dai. Trục động cơ servo thường có đầu then hoa hoặc lỗ côn để lắp pulley hoặc khớp nối. Độ đảo tâm trục cho phép dưới 0.01mm.

4.4. Làm mát cho động cơ

Quá nhiệt là nguyên nhân số một gây hỏng động cơ phay. Có ba phương pháp làm mát phổ biến:

• Làm mát bằng quạt gió (IC411): gắn quạt ngay trên trục động cơ, quạt quay cùng tốc độ. Hiệu quả kém ở tốc độ thấp.
• Làm mát bằng quạt độc lập (IC416): quạt chạy bằng nguồn riêng, hoạt động ổn định mọi tốc độ.
• Làm mát bằng nước/lỏng: phổ biến cho spindle cao tốc, nước tuần hoàn qua áo nước bên ngoài stator, giúp tản nhiệt tốt hơn 5-10 lần so với không khí.

4.5. Bộ điều khiển (driver)

Driver (biến tần với động cơ AC, servo drive với servo, stepper driver với động cơ bước) có nhiệm vụ tạo ra điện áp và dòng điện có dạng sóng phù hợp (PWM, FOC) để điều khiển tốc độ, mô-men và vị trí. Driver hiện đại tích hợp các thuật toán điều khiển vector, tự động tinh chỉnh tham số PID, bảo vệ quá dòng, quá áp, quá nhiệt.

4.6. Vỏ động cơ

Vỏ động cơ (frame) thường được đúc bằng gang xám (FC200, FC250) hoặc nhôm (cho động cơ nhỏ). Gang có đặc tính giảm rung tốt hơn, được ưu tiên cho máy phay yêu cầu độ cứng vững cao. Vỏ có các cánh tản nhiệt (nếu làm mát gió) hoặc áo nước (nếu làm mát lỏng). Kích thước chân đế (foot mount) hoặc mặt bích (flange mount) được tiêu chuẩn hóa theo IEC, giúp dễ dàng thay thế.

5. Thông số kỹ thuật quan trọng động cơ phay

5.1. Công suất (kW)

Công suất định mức (rated power) là công suất cơ học đầu trục mà động cơ có thể cung cấp liên tục trong điều kiện làm việc tiêu chuẩn. Máy phay bàn nhỏ (loại mini) dùng động cơ 0.75 – 1.5kW. Máy phay CNC trung bình (bàn 800x500mm) dùng 3.7 – 7.5kW. Máy phay giường công nghiệp (gia công thép) có thể lên đến 15 – 30kW hoặc hơn. Cần phân biệt công suất cơ (kW) và công suất điện biểu kiến (kVA).

5.2. Tốc độ quay (RPM)

Dải tốc độ quyết định tính linh hoạt của máy. Động cơ AC thường có tốc độ đồng bộ 1500 RPM (4 cực, 50Hz) hoặc 3000 RPM (2 cực, 50Hz). Với biến tần, có thể điều chỉnh từ 0 đến 6000 RPM hoặc cao hơn. Động cơ spindle đặc biệt có thể đạt 30,000 – 60,000 RPM. Tốc độ tối đa bị giới hạn bởi lực ly tâm phá hủy rotor và khả năng bôi trơn ổ bi.

5.3. Mô-men xoắn (Torque)

Mô-men xoắn (Nm) là đại lượng thể hiện “sức mạnh kéo” của động cơ. Công thức cơ bản: Công suất (kW) = (Mô-men (Nm) × Tốc độ (RPM)) / 9550. Động cơ phay cần mô-men cao ở dải tốc độ thấp để cắt thô vật liệu cứng. Động cơ servo AC có mô-men định mức 2-50 Nm tùy kích cỡ, mô-men cực đại có thể gấp 3 lần trong thời gian ngắn (vài giây). Động cơ bước thường có mô-men giữ cao (2-12 Nm) nhưng mô-men động giảm mạnh trên 500 RPM.

5.4. Điện áp hoạt động

Điện áp phổ biến: 220VAC/380VAC 3 pha (động cơ AC và servo), 24-80VDC (động cơ bước công suất nhỏ), 110VAC/220VAC 1 pha (động cơ DC và AC nhỏ). Cần chọn đúng điện áp để tránh cháy cuộn dây hoặc mất công suất. Máy phay CNC công nghiệp thường sử dụng nguồn 380V 3 pha để cân bằng tải và giảm dòng điện.

5.5. Hiệu suất động cơ

Hiệu suất (η = P_cơ / P_điện) của động cơ phay hiện đại thường đạt IE3 (Premium Efficiency, >85% tùy công suất) hoặc IE4. Động cơ servo AC đạt hiệu suất cao nhất (>90%) do không có tổn hao sắt từ rotor (nam châm vĩnh cửu). Động cơ AC không đồng bộ hiệu suất thấp hơn (75-88%), động cơ bước thấp nhất (50-70%) do tổn hao đồng lớn dù rotor dừng.

5.6. Cấp bảo vệ (IP)

Cấp IP (Ingress Protection) thể hiện khả năng chống bụi và nước:

• IP20: Không bảo vệ, chỉ dùng trong tủ điện kín.
• IP44: Chống vật rắn >1mm, chống nước bắn. Phổ biến cho động cơ lắp trên máy phay có hệ thống che chắn tốt.
• IP54: Chống bụi có hại, chống nước bắn mọi hướng. Khuyến nghị cho môi trường có phoi khô.
• IP67: Chống ngâm nước tạm thời, dùng cho máy phay có dung dịch trơn nguội tràn ngập.
  Trong thực tế, động cơ trục chính nên đạt tối thiểu IP54, còn động cơ bước/servo trục chuyển động có thể IP44 nếu được bảo vệ bằng ống thổi (bellows).

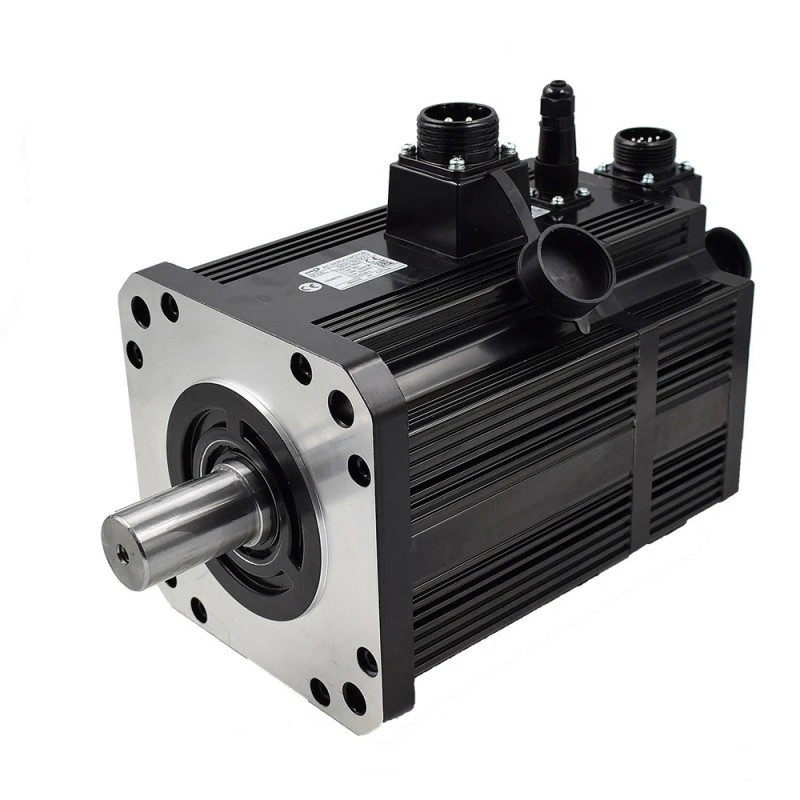

6. Động cơ phay hoạt động như thế nào?

6.1. Nguyên lý chuyển đổi điện năng thành cơ năng

Động cơ phay hoạt động dựa trên định luật cảm ứng điện từ Faraday và lực Lorentz. Khi dòng điện chạy qua cuộn dây stator, nó tạo ra từ trường quay. Từ trường này tương tác với:

• Rotor lồng sóc (động cơ không đồng bộ): cảm ứng dòng điện trong thanh dẫn, sinh ra lực kéo rotor quay theo từ trường nhưng luôn chậm hơn một độ trượt.
• Rotor nam châm vĩnh cửu (động cơ servo/đồng bộ): rotor bị kéo bởi từ trường và quay đồng bộ hoàn toàn với tần số dòng điện stator.

Tốc độ từ trường quay (tốc độ đồng bộ) được tính: n = 120 × f / p, trong đó f là tần số dòng điện (Hz), p là số cực từ.

6.2. Điều khiển tốc độ và lực

Đối với động cơ AC + biến tần: Điều chỉnh tốc độ bằng cách thay đổi tần số f, đồng thời điều chỉnh điện áp theo tỷ lệ V/f không đổi để duy trì từ thông. Phương pháp điều khiển vector (FOC – Field Oriented Control) tách biệt dòng điện tạo từ thông và dòng điện tạo mô-men, cho phép điều khiển độc lập mô-men như động cơ DC.

Đối với động cơ servo: Encoder phản hồi vị trí và tốc độ thực tế về driver. Driver so sánh với lệnh đặt, tính toán sai lệch và điều chỉnh dòng điện đầu ra (vòng điều khiển PID). Có ba vòng: vòng dòng điện (nhanh nhất, microsecond), vòng tốc độ (millisecond), vòng vị trí (chậm nhất).

Đối với động cơ bước: Mỗi xung từ driver làm rotor quay một góc cố định (ví dụ 1.8°). Tốc độ tỷ lệ với tần số xung. Không có phản hồi, điều khiển hở.

6.3. Tích hợp với hệ CNC

Trong hệ thống CNC, bộ điều khiển trung tâm (CNC controller) gửi tín hiệu lệnh dạng analog (±10V) hoặc kỹ thuật số (pulse/direction, EtherCAT, Profibus) đến driver. Driver cục bộ thực hiện điều khiển vòng kín cho từng động cơ. Hệ thống CNC cao cấp có chức năng bù độ trễ, bù tốc độ và điều khiển tiên đoán (feedforward) để đồng bộ hóa các trục, đặc biệt quan trọng khi gia công đường cong NURBS hoặc contour 3D.

6.4. Ảnh hưởng của tải trọng

Tải trọng tác động lên động cơ gây ra:

• Sụt tốc độ: động cơ AC không đồng bộ có độ trượt tăng theo tải. Động cơ servo duy trì tốc độ nhờ vòng điều khiển kín.
• Gia nhiệt: Dòng điện tăng khi mô-men tải tăng, gây tổn hao đồng (I²R) và tổn hao sắt.
• Dao động mô-men: Khi cắt không liên tục (ví dụ dao phay răng), mô-men tải dao động. Động cơ servo có thể bù trừ phần nào nhờ đáp ứng tần số cao, nhưng dao động tần số cao vẫn cần được hấp thụ bởi độ cứng cơ khí.

7. Ứng dụng của động cơ phay

7.1. Máy phay CNC

Ứng dụng phổ biến và đa dạng nhất, từ máy phay CNC 3 trục (bàn di động), 5 trục (đầu quay), máy phay trung tâm gia công (Machining Center) có thay dao tự động. Động cơ servo trên các trục giúp đạt độ chính xác định vị ±0.005mm, động cơ spindle cho phép gia công thép, gang, nhôm, titanium.

7.2. Máy phay cơ

Trên máy phay vạn năng (như loại 6H82, FP2), động cơ AC thường nối với hộp tốc độ cơ khí (bánh răng trượt) để tạo 12-18 cấp tốc độ. Bàn máy di chuyển bằng tay quay qua vitme đai ốc, không dùng động cơ trục chuyển động.

7.3. Máy gia công kim loại

Ngoài máy phay chuyên dụng, động cơ phay còn được tích hợp trong:

• Máy phay – doa ngang (boring mill): động cơ spindle công suất lớn (>20kW) để doa lỗ sâu.
• Máy phay CNC giường (gantry mill): sử dụng 2-3 động cơ servo đồng bộ cho trục dài (cơ chế điện-thanh răng).
• Máy phay khắc – khắc khuôn: động cơ spindle cao tốc (30,000 RPM) với độ đảo trục dưới 0.002mm.

7.4. Gia công gỗ và nhựa

Máy phay gỗ CNC (router wood) thường dùng động cơ spindle làm mát bằng nước công suất 2.2 – 6kW, tốc độ 18,000 – 24,000 RPM. Động cơ bước hoặc servo lai (hybrid) dùng cho các trục. Với nhựa và composite, ưu tiên động cơ có mô-men cao ở tốc độ thấp để tránh nóng chảy vật liệu.

7.5. Dây chuyền sản xuất tự động

Trong sản xuất hàng loạt, động cơ phay được tích hợp vào trạm gia công (machining cell) với robot cấp phôi. Hệ thống sử dụng động cơ servo tuyệt đối (absolute encoder) để không cần chạy về điểm chuẩn mỗi khi bật máy. Giao tiếp qua fieldbus (EtherCAT, ProfiNET, CC-Link) cho phép đồng bộ hóa với robot và băng tải.

8. Ưu điểm của động cơ phay hiện đại

8.1. Độ chính xác cao

Động cơ servo thế hệ mới với encoder 23-bit (8,388,608 xung/vòng) cho phép độ phân giải vị trí đến 0.15 micromet khi kết hợp với vitme bi bước 5mm. Độ lặp lại đạt ±0.001mm. Độ đều tốc độ (speed ripple) dưới 0.01% nhờ thuật toán điều khiển vector và lọc nhiễu.

8.2. Điều khiển linh hoạt

Dải điều chỉnh tốc độ của động cơ servo lên đến 1:5000 (từ 0.1 RPM đến 5000 RPM) mà không cần hộp số cơ khí. Có thể lập trình nhiều chế độ hoạt động: chế độ vị trí (phay contour), chế độ tốc độ (trục chính), chế độ mô-men (kẹp chặt, quấn dây). Chuyển đổi chế độ qua I/O hoặc bus trường.

8.3. Tiết kiệm năng lượng

Động cơ servo AC có hệ số công suất gần bằng 1 (do dòng điện và điện áp đồng pha nhờ điều khiển vector), giảm tổn thất phản kháng. Khi máy chạy không tải hoặc tải nhẹ, driver tự động giảm dòng điện kích từ, tiết kiệm 30-50% điện năng so với động cơ AC không đồng bộ chạy biến tần V/f cơ bản.

8.4. Hoạt động ổn định

Động cơ hiện đại có khả năng chịu quá tải ngắn hạn (150-300% trong 3-10 giây), giúp vượt qua các điểm cắt đột biến mà không dừng máy. Tích hợp cảm biến nhiệt (PTC, KTY) bảo vệ cuộn dây, tự động giảm dòng hoặc dừng khi nhiệt độ vượt ngưỡng.

8.5. Tích hợp tự động hóa

Các động cơ phay hiện đại hỗ trợ các chuẩn truyền thông công nghiệp (EtherCAT, PROFIdrive, CiA 402) cho phép cấu hình, giám sát và chẩn đoán lỗi từ xa. Tính năng “plug-and-play” với hệ CNC quen thuộc (Siemens, Fanuc, Heidenhain) giảm thời gian cài đặt.

9. Nhược điểm và hạn chế

9.1. Chi phí đầu tư cao (servo)

Một bộ động cơ servo AC (bao gồm động cơ + driver + encoder + cáp) có giá cao gấp 5-10 lần động cơ bước cùng công suất. Động cơ spindle làm mát nước chuyên dụng có thể lên đến hàng nghìn USD. Điều này khiến các máy phay CNC công nghiệp có chi phí ban đầu rất lớn, khó tiếp cận với người dùng cá nhân hoặc doanh nghiệp siêu nhỏ.

9.2. Yêu cầu kỹ thuật vận hành

Để vận hành và tinh chỉnh động cơ servo đúng cách, cần kỹ sư có kiến thức sâu về điều khiển tự động, PID, cơ điện tử. Việc cài đặt sai tham số (gain, filter) có thể gây dao động, ù hoặc mất ổn định. Động cơ bước dễ dùng hơn nhưng lại hạn chế về hiệu năng.

9.3. Bảo trì định kỳ

Mặc dù động cơ không chổi than (brushless) có tuổi thọ cao (20,000-50,000 giờ vận hành), vẫn cần bảo trì định kỳ: vệ sinh quạt làm mát, kiểm tra tụ bù (nếu có), thay mỡ ổ bi (với động cơ có ổ bi thường, sau 10,000-15,000 giờ). Động cơ spindle làm mát nước cần kiểm tra nồng độ dung dịch chống đóng cặn, vệ sinh két nước định kỳ 3-6 tháng.

9.4. Phụ thuộc hệ điều khiển

Động cơ hiện đại (servo, spindle véc-tơ) không thể hoạt động nếu thiếu driver tương thích. Mã hóa giao thức giữa driver và CNC (ví dụ hệ điều khiển kín của Fanuc, Mitsubishi) tạo ra sự phụ thuộc nhà cung cấp, khó thay thế linh kiện chéo. Khi driver hỏng, chi phí thay thế có thể gần bằng một nửa bộ động cơ.

10. So sánh các loại động cơ phay

10.1. Servo vs Stepper

Tiêu chí	Servo AC	Stepper
Hệ điều khiển	Vòng kín (có encoder phản hồi)	Vòng hở (không phản hồi)
Mô-men ở tốc độ cao	Duy trì tốt (đến tốc độ định mức)	Giảm nhanh sau 500-800 RPM
Mô-men giữ khi dừng	Có (cấp dòng điện nhỏ)	Rất tốt (cấp dòng định mức)
Độ rung / ồn	Rất thấp	Rung ở tốc độ thấp (cộng hưởng)
Quá tải	Được (2-3 lần trong vài giây)	Không (mất bước ngay lập tức)
Giá thành (bộ)	Cao (5-20 triệu VND/kW)	Thấp (1-4 triệu VND/kW)
Ứng dụng phay	CNC công nghiệp, 3-5 trục	CNC hobby, máy khắc laser

Kết luận: Chọn servo cho yêu cầu độ chính xác cao, tốc độ gia công nhanh, tải thay đổi. Chọn stepper cho ngân sách thấp, tải nhẹ, không yêu cầu tốc độ cao.

10.2. AC vs DC

Tiêu chí	AC Induction	DC Brushed
Cấu tạo	Không chổi than	Có chổi than, cổ góp
Bảo trì	Thấp (chỉ thay ổ bi)	Cao (thay chổi than định kỳ, gia công cổ góp)
Điều khiển tốc độ	Cần biến tần	Điều chỉnh điện áp đơn giản
Độ ồn điện từ	Thấp	Cao (tia lửa)
Hiệu suất	Trung bình (IE2-IE3)	Thấp (do tổn hao chổi than)
Xu hướng	Đang chiếm lĩnh	Lỗi thời, chỉ dùng trong máy cũ

Kết luận: DC chỉ được xem xét khi tận dụng máy phay cũ có sẵn nguồn DC hoặc trong các ứng dụng di động nhỏ. Mọi ứng dụng mới đều nên dùng AC hoặc servo AC.

10.3. Động cơ thường vs spindle chuyên dụng

Tiêu chí	Động cơ thường + truyền đai	Spindle tích hợp (built-in)
Tốc độ tối đa	≤ 8,000 RPM (đai thường)	30,000 – 100,000 RPM
Độ đảo đầu trục	Phụ thuộc pulley và đai (0.01-0.03mm)	Rất thấp (<0.003mm)
Độ cứng vững	Trung bình (có đai đàn hồi)	Rất cao (kết cấu khối)
Làm mát	Quạt gió	Nước / dầu
Chi phí	Thấp đến trung bình	Rất cao
Ứng dụng	Gia công đa năng	Gia công cao tốc, khuôn mẫu chính xác

Kết luận: Spindle chuyên dụng chỉ cần thiết khi gia công yêu cầu tốc độ >12,000 RPM hoặc độ chính xác hình học cực cao (gia công điện cực, phay tinh khuôn).

11. Lỗi thường gặp ở động cơ phay

11.1. Mất công suất

Triệu chứng: Máy chạy yếu, dễ bị dừng khi cắt, thời gian tăng tốc lâu hơn bình thường.
Nguyên nhân:

• Sụt áp nguồn cấp (điện áp thấp hơn ±10% định mức).
• Hỏng tụ bù (nếu dùng động cơ 1 pha với tụ khởi động).
• Cuộn dây bị chạm chập vòng (short turn) do quá nhiệt hoặc ẩm.
• Driver (biến tần) bị giới hạn dòng do cài đặt sai hoặc hỏng module công suất.
  Khắc phục: Đo điện áp nguồn, kiểm tra dòng điện 3 pha (cân bằng không quá 10% chênh lệch), đo điện trở cuộn dây so với dây chuẩn.

11.2. Rung và ồn

Triệu chứng: Động cơ phát ra tiếng “ù” hoặc “rè”, thân máy rung khi quay, bề mặt gia công bị gợn sóng.
Nguyên nhân:

• Mất cân bằng rotor (do phoi bám, vỡ cánh quạt, hoặc bạc đạn mòn).
• Cộng hưởng cơ khí giữa tần số kích thích của động cơ và kết cấu máy.
• Tham số PID trong driver servo không phù hợp (gain quá cao).
• Biến tần chạy ở tần số thấp (<10Hz) với tải nặng.
  Khắc phục: Cân bằng động lại rotor, thay ổ bi, điều chỉnh gain servo (giảm proportional gain, tăng damping), cài đặt bộ lọc notch filter.

11.3. Quá nhiệt

Triệu chứng: Vỏ động cơ nóng hơn 90°C (không giữ được tay liên tục), mùi khét, driver báo lỗi quá nhiệt.
Nguyên nhân:

• Quạt làm mát bị kẹt, cháy hoặc bám bụi nhiều.
• Động cơ hoạt động liên tục ở chế độ quá tải (dòng > I_nom).
• Môi trường xung quanh quá nóng (>40°C) hoặc thiếu thông thoáng.
• Tần số sóng mang (carrier frequency) của biến tần đặt quá cao (>8kHz) gây tổn hao đóng cắt lớn.
  Khắc phục: Vệ sinh quạt, kiểm tra nhiệt độ môi trường, giảm tải hoặc tăng chu kỳ nghỉ, giảm tần số sóng mang, lắp thêm quạt gió phụ.

11.4. Sai lệch tốc độ

Triệu chứng: Tốc độ thực tế không đúng với tốc độ đặt, dao động tốc độ khi tải ổn định.
Nguyên nhân (với động cơ AC + biến tần V/f):

• Điện áp bù V/f không phù hợp.
• Độ trượt tăng khi tải lớn (vốn dĩ của động cơ không đồng bộ).
• Nhiễu tín hiệu analog (0-10V) từ CNC đến biến tần.
  Nguyên nhân (với servo): Hỏng encoder, nhiễu đường truyền, sai cài đặt tỷ lệ xung.
  Khắc phục: Chuyển sang chế độ điều khiển vector hoặc closed-loop V/f, thay thế encoder, sử dụng cáp bọc chống nhiễu.

11.5. Hỏng driver

Triệu chứng: Driver không sẵn sàng, báo lỗi code (ví dụ Err.OC – quá dòng, Err.GF – chạm đất), không điều khiển được động cơ.
Nguyên nhân:

• Ngắn mạch đầu ra driver (dây pha chạm vỏ hoặc chạm nhau).
• Điện áp DC bus quá cao (phanh hãm tái sinh quá mức) phá hỏng IGBT.
• Tụ lọc DC bus bị khô (sau 5-7 năm sử dụng).
• Độ ẩm cao gây rỉ mạch in.
  Khắc phục: Kiểm tra cách điện động cơ, lắp điện trở hãm (braking resistor) cho driver servo, thay tụ lọc, bảo vệ driver khỏi môi trường ẩm ướt.

12. Cách bảo trì động cơ phay

12.1. Kiểm tra nhiệt độ

• Hàng tuần: Dùng nhiệt kế hồng ngoại đo nhiệt độ vỏ động cơ khi đã chạy ổn định 1 giờ. Nhiệt độ cho phép tối đa:
  • Động cơ AC cấp B (130°C trên cuộn dây, tương đương ~90°C trên vỏ)
  • Động cơ servo cấp F (155°C cuộn dây)
• Ghi nhật ký: So sánh với nhiệt độ chuẩn, nếu tăng bất thường >10°C trong cùng điều kiện tải → cảnh báo.
• Cảm biến nhiệt: Nếu động cơ có sẵn PTC hoặc KTY, kết nối tín hiệu vào PLC để giám sát liên tục.

12.2. Bôi trơn

• Ổ bi động cơ: Phần lớn động cơ phay hiện đại sử dụng ổ bi kín (vòng bi sealed, mã 2RS hoặc 2Z) được bôi trơn vĩnh viễn suốt tuổi thọ (20,000-30,000 giờ). Không cần bôi trơn thêm.
• Ổ bi hở (mã C3): Nếu động cơ cũ có vòng bi hở, cần bôi trơn mỡ sau mỗi 10,000 giờ hoặc 1 năm. Dùng mỡ chuyên dụng (như Shell Gadus S2 V100 hoặc Mobil Polyrex EM), không trộn lẫn các loại mỡ khác. Bơm lượng vừa đủ (30-40% thể tích trống của ổ).
• Khớp nối và pulley: Bôi trơn các khớp nối mềm (jaw coupling) bằng mỡ lithium nhẹ mỗi 6 tháng.

12.3. Vệ sinh định kỳ

• Quạt làm mát (hàng tháng): Dùng khí nén khô (áp suất ≤3 bar) thổi ngược chiều gió để làm sạch bụi bám trên cánh quạt và rãnh tản nhiệt. Không thổi trực tiếp vào vòng bi.
• Vỏ động cơ: Lau bụi dầu mỡ bên ngoài bằng vải mềm, tránh dung môi hòa tan sơn.
• Rotor và stator (khi tháo máy): Nếu phát hiện bụi phoi kim loại bám do ma sát phanh (với động cơ có phanh giữ), dùng băng dính hoặc nam châm để lấy ra, không dùng khí nén vì có thể thổi phoi vào khe hở.
• Bộ làm mát nước (spindle): Thay nước làm mát hoặc dung dịch chống đóng cặn sau mỗi 3-6 tháng. Vệ sinh két nước, kiểm tra không có bọt khí.

12.4. Kiểm tra điện áp

• Nguồn cấp: Đo điện áp giữa các pha L1-L2, L2-L3, L3-L1, sai lệch không quá 3% so với định mức. Điện áp pha với đất (neutral) không được có thành phần DC.
• Dòng điện: Dùng ampe kìm đo dòng 3 pha khi động cơ chạy ở tải trung bình. Dòng các pha chênh lệch không quá 10%.
• Điện trở cách điện: Định kỳ 6 tháng hoặc sau thời gian dài không sử dụng, dùng megaohm kế đo điện trở giữa cuộn dây và vỏ. Giá trị tối thiểu 1 MΩ ở điện áp 500V DC (động cơ dưới 1kV). Nếu thấp hơn, cần sấy khô động cơ.

12.5. Thay thế linh kiện

• Tụ bù (động cơ 1 pha): Thay sau 5-7 năm hoặc khi có dấu hiệu phồng, rò rỉ. Chọn tụ cùng điện dung (μF) và điện áp (≥ điện áp định mức × 1.5).
• Chổi than (động cơ DC): Kiểm tra chiều dài chổi mỗi 500 giờ, thay khi chiều dài còn dưới 1/3 ban đầu. Đồng thời vệ sinh cổ góp bằng giấy nhám mịn (600 grit).
• Ổ bi: Thay khi phát hiện ồn, khe hở hướng tâm vượt quá tiêu chuẩn (có thể cảm nhận bằng tay khi lắc trục). Sử dụng ổ bi cùng mã hiệu (SKF, NSK, FAG).
• Phanh giữ (brake): Đối với động cơ servo trục Z, phanh điện từ có tuổi thọ khoảng 500,000 lần đóng cắt. Kiểm tra bằng cách cấp điện 24VDC, phanh phải nhả hoàn toàn (có khe hở 0.1-0.3mm).

13. Cách chọn động cơ phay phù hợp

13.1. Theo loại máy (CNC, cơ)

• Máy phay cơ thủ công: Động cơ AC 3 pha (nếu có nguồn 3 pha) hoặc động cơ 1 pha (nếu chỉ có nguồn gia đình). Không cần điều khiển tốc độ phức tạp. Công suất 1-3 kW.
• Máy phay CNC mini / desktop: Động cơ bước NEMA 23 hoặc 34 cho 3 trục, động cơ spindle DC hoặc AC nhỏ (400W – 1.5kW). Nếu có ngân sách, nâng lên servo 400W cho trục Z để giữ tải trọng đầu spindle.
• Máy phay CNC trung tâm gia công (VMC): Bắt buộc servo AC cho cả 3 trục và trục chính (spindle servo). Trục trính sử dụng động cơ công suất 5 – 15kw. Các trục sử dụng đông cơ servo công suất 1.5 – 5kw.
• Máy phay giường (gantry) cỡ lớn: Động cơ tuyến tính (linear motor) hoặc servo đồng bộ kép cho mỗi trục để tránh hiện tượng “xiên” (racking).

13.2. Theo công suất

Quy tắc ước lượng nhanh công suất động cơ trục chính dựa trên vật liệu và đường kính dao:

• Gia công nhôm, gỗ, nhựa: P_cần (kW) ≈ 0.1 × (tốc độ cắt m/phút) × (chiều sâu cắt cm) × (bước tiến cm/răng) × (số răng) / 60. Thực tế: máy bàn 6040 dùng 1.5kW đủ.
• Gia công thép CT3: Cần mô-men cắt lớn. Công thức kinh nghiệm: Công suất (kW) = (Kc × a_p × a_e × v_f) / (60 × 1000 × η), với Kc ≈ 2000-3000 N/mm². Ví dụ phay thép với dao 16mm, a_p=3mm, a_e=10mm, v_f=300mm/ph → cần ~3.7kW.
• Gia công thép không gỉ (304, 316): Công suất yêu cầu gấp 1.5-2 lần thép CT3.

Nên chọn động cơ có công suất lớn hơn 30-50% so với tính toán lý thuyết để dự phòng quá tải và kéo dài tuổi thọ.

13.3. Theo vật liệu gia công

Vật liệu	Động cơ khuyến nghị	Lý do
Gỗ, MDF, acrylic	Spindle làm mát nước 2.2kW, 18-24k RPM	Cần tốc độ cao, mô-men vừa
Nhôm, đồng	Servo spindle 3.7kW, 8-15k RPM hoặc AC + biến tần	Cân bằng tốc độ và mô-men
Thép CT3, C45	Động cơ AC 5.5-7.5kW, 0-4000 RPM, hộp số 2 cấp	Cần mô-men thấp lớn
Thép hợp kim, Inox	Servo spindle 11-15kW, truyền bánh răng	Cần mô-men lớn ở dải tốc độ hẹp
Titanium, siêu hợp kim	Động cơ AC đồng bộ nam châm vĩnh cửu, công suất >15kW	Tải trọng cao liên tục

13.4. Theo độ chính xác

• Cấp chính xác ±0.1mm (gia công thô, mộc, nhựa): Động cơ bước 1.8° hoặc servo vòng hở đủ.
• Cấp ±0.02mm (gia công cơ khí thông thường): Servo AC vòng kín với encoder 17-bit (131,072 xung/vòng) hoặc stepper có driver vi bước 1/32.
• Cấp ±0.005mm (gia công tinh, khuôn mẫu): Servo tuyệt đối 23-bit, động cơ trục chính chống rung, có bù nhiệt.
• Cấp ±0.001mm (gia công cao cấp): Động cơ tuyến tính hoặc servo với encoder 24-bit + hệ thống đo chiều dài (linear scale) phản hồi trực tiếp vị trí bàn máy.

13.5. Theo ngân sách

Ngân sách (VNĐ)	Lựa chọn phù hợp	Lưu ý
< 5 triệu	Động cơ bước cũ (Trung Quốc) + driver TB6600	Chỉ dùng máy DIY, không bền
5 – 15 triệu	Động cơ bước mới (Leadshine, Moteck) NEMA34 + driver kỹ thuật số	Phổ biến, mức tin cậy trung bình
15 – 50 triệu	Servo AC 400W-1kW (Delta, Panasonic, Yaskawa) nhập khẩu	Giá tốt cho máy CNC cỡ nhỏ
50 – 150 triệu	Servo AC 1-3kW + spindle 5.5kW (HSD, Teknomotor)	Tiêu chuẩn công nghiệp
>150 triệu	Servo tuyệt đối + spindle built-in (Fanuc, Siemens, Heidenhain)	Tích hợp toàn bộ hệ thống

Khuyến nghị: Không tiết kiệm chi phí cho động cơ trục Z (nâng đầu spindle) và động cơ trục chính. Đây là hai bộ phận chịu tải lớn nhất.

14. Báo giá động cơ phay

14.1. Động cơ phay giá bao nhiêu?

Giá động cơ phay trên thị trường Việt Nam (tham khảo tháng 2025) dao động rộng tùy loại, công suất và thương hiệu:

• Động cơ bước NEMA 17 (0.45 Nm): 300,000 – 500,000 VNĐ
• Động cơ bước NEMA 23 (1.2 – 3.0 Nm): 600,000 – 1,200,000 VNĐ
• Động cơ bước NEMA 34 (4 – 12 Nm): 1,500,000 – 3,500,000 VNĐ
• Driver stepper (4.2A, 24-50V): 400,000 – 800,000 VNĐ
• Động cơ AC 1 pha 1.5kW (Trung Quốc): 1,800,000 – 2,500,000 VNĐ
• Động cơ AC 3 pha 3.7kW (Trung Quốc): 3,500,000 – 5,000,000 VNĐ
• Động cơ AC 3 pha 7.5kW (EU, như ABB, Siemens): 15,000,000 – 25,000,000 VNĐ
• Biến tần 3.7kW (Delta, LS): 4,000,000 – 6,500,000 VNĐ
• Bộ servo 400W (Delta ASD-B2 + ECM-B2): 5,500,000 – 7,000,000 VNĐ
• Bộ servo 750W (Panasonic MINAS A6): 8,000,000 – 11,000,000 VNĐ
• Bộ servo 2kW (Yaskawa Sigma-7): 18,000,000 – 25,000,000 VNĐ
• Spindle làm mát nước 2.2kW (kèm driver VFD): 6,000,000 – 8,000,000 VNĐ
• Spindle cao tần 4.5kW / 24,000 RPM (HSD ES330): 45,000,000 – 60,000,000 VNĐ
• Spindle built-in 15kW / 12,000 RPM (FANUC): >200,000,000 VNĐ

14.2. Phân khúc giá theo loại

Loại động cơ	Phân khúc giá (VNĐ/kW)	Ghi chú
Stepper	500,000 – 800,000	Chưa driver
AC Induction (nội địa Trung Quốc)	1,000,000 – 1,500,000	Chưa biến tần
AC Induction (thương hiệu Châu Âu)	4,000,000 – 7,000,000	Chưa biến tần
Servo AC (hàng phổ thông như Delta, Wecon)	8,000,000 – 12,000,000	Đã bao gồm driver
Servo AC (hàng cao cấp Mitsubishi, Siemens)	15,000,000 – 25,000,000	Đã bao gồm driver
Spindle chuyên dụng (HSD, Teknomotor, Elte)	15,000,000 – 30,000,000	Đã bao gồm VFD

14.3. Yếu tố ảnh hưởng đến giá

1. Thương hiệu: Yaskawa, Panasonic, Mitsubishi có giá cao gấp 1.5-2 lần Delta, Wecon cùng thông số.
2. Encoder: Encoder tuyệt đối đa vòng (absolute multi-turn) đắt hơn encoder tương đối (incremental) 30-50%.
3. Phanh giữ (brake): Thêm phanh 24V DC cho trục Z tăng giá 1,500,000 – 3,000,000 VNĐ.
4. Chuẩn bảo vệ: Động cơ IP67 đắt hơn IP44 khoảng 20-30%.
5. Nguồn gốc: Hàng chính hãng có bảo hành (12-24 tháng) đắt hơn hàng “xách tay” hoặc đã qua sử dụng 30-50%.

14.4. Chi phí vận hành

Ngoài giá mua, cần tính đến:

• Điện năng tiêu thụ: Với máy phay CNC 3kW chạy 8 giờ/ngày, 25 ngày/tháng, giá điện 2,500 VNĐ/kWh → chi phí điện = 3 × 8 × 25 × 2,500 = 1,500,000 VNĐ/tháng (giả sử tải trung bình 80%). Động cơ servo có thể giảm 20-30% chi phí này.
• Bảo trì định kỳ: Thay ổ bi (200,000-500,000 VNĐ/bộ) sau 3-5 năm, vệ sinh (200,000 VNĐ/lần) mỗi 6 tháng.
• Sửa chữa: Thay driver hỏng có thể tốn 30-50% giá bộ mới. Thay cuộn dây động cơ AC (dịch vụ quấn lại) khoảng 300,000 – 1,000,000 VNĐ/kW.

15. Giải pháp động cơ phay tại Automech

15.1. Các dòng động cơ Automech cung cấp

Automech tự hào là nhà phân phối và tích hợp giải pháp động cơ phay hàng đầu tại Việt Nam, với các dòng sản phẩm:

• Động cơ bước (Stepper motor):
  • Dòng NEMA 17, 23, 34 – thương hiệu Moteck, Leadshine
  • Driver kỹ thuật số DM series (DM542, DM860, DM2282)
• Động cơ AC công nghiệp:
  • AC induction motor 0.75kW – 22kW (3 pha, 380V)
  • Biến tần VFD – Delta, LS Electric, Schneider
  • Động cơ hãm điện từ (brake motor) cho trục Z máy phay cơ
• Động cơ servo AC:
  • Dòng Delta ASD-A2/ASD-B3 (200W – 3kW)
  • Dòng Panasonic MINAS A6 (400W – 5kW)
  • Dòng Yaskawa Sigma-7 (tư vấn theo yêu cầu)
• Spindle chuyên dụng:
  • Spindle làm mát nước Trung Quốc 1.5kW – 5.5kW (tần số 400Hz)
  • Spindle HSD (Italy) ES330, ES340, ES350 – công suất 4.5kW – 18kW
  • Spindle Teknomotor (Italy) dòng compact
• Động cơ tích hợp (servo + brake + encoder tuyệt đối) cho hệ thống CNC 5 trục.

15.2. Tư vấn lựa chọn phù hợp

Đội ngũ kỹ sư Automech với hơn 10 năm kinh nghiệm trong lĩnh vực gia công cắt gọt sẽ thực hiện quy trình tư vấn chuyên nghiệp:

1. Khảo sát hiện trạng: Thu thập thông số máy phay hiện có (kích thước bàn, trọng lượng chi tiết, vật liệu gia công chính, yêu cầu độ chính xác).
2. Tính toán tải trọng động: Xác định mô-men quán tính, mô-men cản, lực cắt lớn nhất.
3. Lựa chọn thông số: Đề xuất công suất, mô-men định mức, tỷ số truyền (nếu có hộp giảm tốc).
4. So sánh phương án: Báo cáo 2-3 phương án (kinh tế – tiêu chuẩn – cao cấp) kèm phân tích lợi ích/hạn chế.
5. Demo thực tế: Hỗ trợ chạy thử nghiệm gia công mẫu tại xưởng của Automech (đối với khách hàng doanh nghiệp).

15.3. Lắp đặt và tích hợp hệ CNC

Automech cung cấp dịch vụ trọn gói từ A đến Z:

• Lắp đặt cơ khí: Chế tạo bích nối (flange adapter), khớp nối trục (coupling), đế gắn động cơ phù hợp với máy hiện hữu.
• Đấu điện: Thi công tủ điện động lực, bố trí driver, biến tần, lọc nhiễu, cáp động lực và cáp tín hiệu có bọc chống nhiễu.
• Tích hợp hệ CNC:
  • Kết nối driver servo với bộ điều khiển (Mach3, LinuxCNC, Centroid, hoặc thương hiệu như Siemens 808D/828D, FANUC 0i-MF)
  • Cấu hình tham số (electronic gear ratio, homing, soft limit, feedforward)
  • Tinh chỉnh PID bằng phần mềm chuyên dụng (PANATERM, Delta ASDA-Soft)
• Đào tạo vận hành: Hướng dẫn kỹ thuật viên cách sử dụng, hiệu chỉnh cơ bản, xử lý lỗi thường gặp.

15.4. Bảo trì – sửa chữa

Trung tâm bảo hành và sửa chữa Automech hỗ trợ tại cả ba Miền Bắc – Trung – Nam:

• Dịch vụ bảo trì định kỳ theo hợp đồng (3, 6, 12 tháng): kiểm tra nhiệt độ, rung, dòng điện, vệ sinh, bôi trơn.
• Sửa chữa nhanh (24-48h) cho:
  • Động cơ cháy cuộn dây (quấn lại dây đồng, tẩm sấy cách điện)
  • Hỏng encoder (thay thế encoder chính hãng)
  • Hỏng phanh giữ
• Thay thế linh kiện: Cung cấp chính hãng ổ bi SKF, NSK, driver thay thế, tụ lọc DC bus.
• Bảo hành: Tối thiểu 12 tháng cho động cơ mới, 3 tháng cho sửa chữa.

15.5. Nâng cấp hệ thống

Automech chuyên thực hiện các dự án nâng cấp cho máy phay cũ:

• Nâng cấp từ động cơ thường lên servo: Cải thiện độ chính xác, tăng tốc độ gia công, giảm ồn.
• Nâng cấp từ stepper lên servo: Khắc phục mất bước, tăng mô-men ở tốc độ cao, gia công được vật liệu cứng hơn.
• Retrofit toàn bộ: Thay thế hệ điều khiển CNC cũ (lỗi thời) bằng hệ mới với động cơ servo hiện đại, giao diện cảm ứng, kết nối IoT.
• Chuyển đổi nguồn 1 pha sang 3 pha: Lắp đặt biến tần hoặc bộ biến đổi nguồn (phase converter) để chạy động cơ AC 3 pha trên điện lưới gia đình.

Lợi ích nâng cấp tại Automech:

• Trung bình tăng năng suất từ 30 – 40%
• Giảm tỷ lệ phế phẩm nhờ độ chính xác ổn định
• Kéo dài tuổi thọ máy thêm 10-15 năm
• Tiết kiệm điện năng 20-35% so với hệ thống cũ

16. Câu hỏi thường gặp động cơ phay

16.1. Động cơ phay là gì?

Động cơ phay là thiết bị chuyển đổi điện năng thành cơ năng, tạo ra chuyển động quay cho trục chính hoặc chuyển động tịnh tiến cho bàn máy trên máy phay. Đây là bộ phận quan trọng nhất quyết định khả năng cắt, độ chính xác và năng suất của máy. Có nhiều loại như động cơ AC, DC, servo, stepper, spindle chuyên dụng, mỗi loại phù hợp với từng ứng dụng cụ thể.

16.2. Nên chọn servo hay stepper?

Chọn Stepper nếu: Ngân sách hạn chế, máy phay cỡ nhỏ (bàn dưới 500x500mm), gia công gỗ, nhựa, nhôm mềm, không yêu cầu tốc độ cao (>1000mm/phút), độ chính xác ±0.05mm chấp nhận được.

Chọn Servo nếu: Yêu cầu độ chính xác cao (±0.01mm trở xuống), gia công kim loại (thép, inox), tốc độ chạy dao cao (>2000mm/phút), cần mô-men ổn định ở mọi dải tốc độ, máy có kích thước trung bình trở lên, ngân sách cho phép.

Kết luận thực tế: Nếu bạn đang phân vân, hãy chọn servo. Chi phí đầu tư ban đầu cao hơn nhưng hiệu suất, độ tin cậy và giá trị bán lại tốt hơn nhiều.

16.3. Công suất bao nhiêu là phù hợp?

Quy tắc thực tế dựa trên vật liệu và kích thước máy:

Quy mô máy	Vật liệu chính	Công suất khuyến nghị
Mini/Desktop (3040, 6040)	Gỗ, nhựa, PCB	400W – 1.5kW
Bàn vừa (800×500)	Nhôm, đồng	2.2kW – 3.7kW
Bàn lớn (1200×800)	Thép mềm	5.5kW – 7.5kW
Công nghiệp (>1500×1000)	Thép, inox, gang	11kW – 22kW
Chuyên gia công thép tấm dày	Hợp kim cường độ cao	30kW+

Lưu ý: Công suất động cơ trục chính và động cơ trục chuyển động là khác nhau. Trục chính cần công suất lớn hơn nhiều.

16.4. Động cơ ảnh hưởng đến độ chính xác không?

Có. Động cơ ảnh hưởng lớn trực tiếp đến độ chính xác:

• Độ chính xác định vị: Động cơ servo với encoder phân giải cao (23-bit) cho phép đạt vị trí chính xác đến micromet. Động cơ bước dễ mất bước gây sai lệch tích lũy.
• Độ chính xác gia công đường cong: Độ đều tốc độ (speed ripple) của động cơ tạo ra các vết gợn trên bề mặt gia công. Servo có speed ripple <0.01%, động cơ AC + V/f có thể lên đến 1-2%.
• Độ chính xác khi đảo chiều: Backlash của cơ khí có thể được bù bằng phần mềm, nhưng nếu động cơ có độ trễ đáp ứng lớn, bù không hiệu quả.
• Độ chính xác dưới tải: Động cơ AC không đồng bộ bị sụt tốc độ (độ trượt) theo tải, làm sai lệch bước tiến so với lập trình. Servo duy trì tốc độ tuyệt đối.

16.5. Automech có cung cấp động cơ không?

Có. Automech là đơn vị chuyên cung cấp và tích hợp toàn bộ giải pháp động cơ phay tại Việt Nam, bao gồm:

• Phân phối chính hãng các thương hiệu Delta, Panasonic, Leadshine, Moteck, HSD, Teknomotor.
• Cung cấp linh kiện chính hãng: driver, encoder, phanh giữ, cáp, đầu nối.
• Tích hợp trọn gói từ tư vấn, lắp đặt, hiệu chỉnh đến bảo trì.
• Hỗ trợ kỹ thuật 24/7, có mặt tại 3 miền Bắc – Trung – Nam.

Liên hệ ngay qua hotline hoặc website để được báo giá chi tiết và tư vấn miễn phí.

17. Kết luận & CTA

17.1. Tầm quan trọng của động cơ phay

Động cơ không chỉ là “trái tim” mà còn là “bộ não vận hành” của máy phay. Nó quyết định mọi thứ: từ khả năng cắt được vật liệu gì, độ chính xác đến đâu, tốc độ sản xuất ra sao, chi phí vận hành bao nhiêu. Một chiếc máy phay dù có kết cấu cơ khí tốt đến đâu, nếu động cơ yếu hoặc không phù hợp, cũng không thể phát huy hết tiềm năng. Ngược lại, một hệ thống động cơ được chọn đúng và cấu hình tối ưu có thể biến một chiếc máy cũ thành công cụ sản xuất đáng tin cậy.

17.2. Lựa chọn đúng giúp tăng hiệu suất

Đầu tư vào động cơ chất lượng là khoản đầu tư thông minh nhất cho xưởng gia công. Một bộ servo AC cao cấp có giá gấp 3-5 lần động cơ bước, nhưng bù lại:

• Năng suất tăng 50-100% nhờ tốc độ cắt và chạy dao cao hơn
• Tuổi thọ dao cụ tăng 30-50% nhờ cắt ổn định, không rung
• Chất lượng bề mặt tốt hơn, giảm 80% công đoạn đánh bóng thủ công
• Tiết kiệm điện năng 20-35%
• Giảm tần suất dừng máy để bảo trì

Lời khuyên của chuyên gia: Đừng tiết kiệm 5-10 triệu đồng cho động cơ nếu máy phay của bạn phục vụ sản xuất kinh doanh. Hãy đầu tư đúng mức, lựa chọn động cơ servo cho các trục và spindle chất lượng tốt. Bạn sẽ thấy hiệu quả ngay trong năm đầu tiên.

17.3. Liên hệ Automech để được tư vấn

Bạn đang có dự định mua máy phay mới? Nâng cấp máy cũ? Gặp sự cố với động cơ hiện tại? Đội ngũ chuyên gia Automech với nhiều năm kinh nghiệm trong lĩnh vực động cơ và điều khiển CNC sẵn sàng hỗ trợ bạn.

Cam kết của Automech:
✓ Tư vấn miễn phí, không áp đặt giải pháp
✓ Báo giá cạnh tranh, rõ ràng từng hạng mục
✓ Bảo hành dài hạn từ 1 – 2 năm
✓ Hỗ trợ kỹ thuật trước, trong và sau bán hàng
✓ Linh kiện thay thế có sẵn, không để khách chờ lâu

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: số 285 đường Phúc Lợi, quận Long Biên, Hà Nội

Chi nhánh Đà Nẵng: Số 20 Nguyễn Sinh Sắc, quận Liên Chiểu, Đà Nẵng

Chi nhánh TP HCM: số 84, đường 10, khu đô thị Vạn Phúc, Hiệp Bình Phước, Thủ Đức

Đường dây nóng: 0902 888 363

Trang web: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
