Dao phay ngang: Giải pháp gia công ổn định cho cơ khí chính xác
Dao phay ngang là một trong những dụng cụ cắt nền tảng, giữ vai trò quan trọng trong gia công cơ khí chính xác và sản xuất công nghiệp hiện đại. Với khả năng cắt ổn định, chịu tải tốt và tạo hình chính xác trên các bề mặt phẳng, rãnh và biên dạng đặc thù, dao phay ngang luôn là lựa chọn ưu tiên trong nhiều bài toán gia công từ truyền thống đến CNC. Bài viết này sẽ phân tích sâu vai trò, nguyên lý làm việc, ứng dụng thực tế và giá trị mà dao phay ngang mang lại trong việc đảm bảo chất lượng, độ ổn định và hiệu quả sản xuất.
1. Tổng quan về dao phay ngang trong gia công cơ khí
Trong hệ sinh thái dao cụ cắt gọt kim loại, dao phay ngang giữ một vị trí đặc thù: không thiên về sự linh hoạt hình học, nhưng vượt trội về độ ổn định, khả năng chịu tải và hiệu suất bóc tách vật liệu. Đối với nhiều nguyên công phay thô, bán tinh hoặc gia công chi tiết lớn, dao phay ngang không phải là lựa chọn thay thế – mà là lựa chọn tối ưu ngay từ đầu.
1.1. Vai trò của dao phay ngang trong gia công cắt gọt kim loại
Dao phay ngang đóng vai trò cốt lõi trong các nguyên công:
- Phay mặt phẳng rộng với độ song song cao
- Phay rãnh thẳng, rãnh then, rãnh định vị
- Gia công thô chi tiết khối lớn trước khi tinh
Do trục dao song song với bề mặt cắt, lực cắt được phân bố đều theo chu vi dao, giúp giảm tải tập trung lên từng răng, từ đó tăng độ ổn định và tuổi thọ dao – điều đặc biệt quan trọng khi gia công vật liệu cứng hoặc chi tiết có chiều dài lớn.
1.2. Xu hướng sử dụng dao phay ngang trong xưởng cơ khí hiện đại
Trong bối cảnh sản xuất hiện đại, dao phay ngang không bị “lỗi thời” mà đang:
- Được nâng cấp về vật liệu (carbide, insert phủ PVD/CVD)
- Được tối ưu hình dạng răng cắt để giảm rung
- Được tích hợp trong chuỗi gia công hybrid (phay ngang thô – phay đứng tinh)
Các xưởng cơ khí tập trung vào hiệu quả đầu tư và độ bền quy trình vẫn ưu tiên dao phay ngang cho những công đoạn yêu cầu tải cắt lớn và thời gian gia công dài.
1.3. Nhu cầu lựa chọn đúng dao phay để tối ưu năng suất và độ chính xác
Việc chọn dao phay ngang không đơn thuần là chọn “đường kính và chiều rộng”, mà là bài toán tổng hợp của:
- Vật liệu gia công
- Độ cứng vững của máy
- Công suất trục chính
- Mục tiêu gia công (thô – bán tinh – tinh)
Lựa chọn đúng dao giúp tăng năng suất theo cấp số, trong khi chọn sai có thể làm giảm tuổi thọ dao chỉ còn 30–40% so với thiết kế.
Dao phay ngang là dụng cụ cắt nền tảng của gia công cơ khí
2. Dao phay ngang là gì?
2.1. Khái niệm dao phay ngang
Dao phay ngang là loại dao phay có lưỡi cắt bố trí trên chu vi thân dao, được lắp trên trục gá ngang (arbor) của máy phay ngang hoặc máy phay vạn năng. Quá trình cắt diễn ra khi dao quay quanh trục ngang và bàn máy thực hiện chuyển động tịnh tiến.
Điểm cốt lõi của dao phay ngang là cắt bằng chu vi dao, không phải bằng mặt đầu.
2.2. Nguyên lý làm việc của dao phay ngang trên máy phay
Trong quá trình làm việc:
- Mỗi răng dao lần lượt tham gia cắt
- Phoi được tạo ra theo phương tiếp tuyến
- Phoi thoát qua các rãnh dao theo hướng ra ngoài
Nhờ cơ chế này, dao phay ngang:
- Ít sinh rung tự kích
- Chịu tải cắt lớn
- Vận hành bền bỉ, ít suy giảm hiệu suất theo thời gian
Đây là lý do dao phay ngang đặc biệt phù hợp cho gia công liên tục và sản xuất hàng loạt.
2.3. Điểm khác biệt giữa dao phay ngang và các loại dao phay khác
2.3.1. So sánh với dao phay đứng
Dao phay đứng linh hoạt về biên dạng, nhưng:
- Dễ rung khi ăn dao lớn
- Lực cắt tập trung hơn
Dao phay ngang tuy kém linh hoạt hình học, nhưng:
- Ổn định vượt trội
- Cho phép lượng ăn dao lớn hơn
2.3.2. So sánh với dao phay mặt đầu
Dao phay mặt đầu phù hợp phay tinh bề mặt, còn dao phay ngang:
- Mạnh hơn ở phay thô
- Phù hợp gia công rãnh và mặt dài
- Ít nhạy cảm với sai lệch nhỏ của trục chính

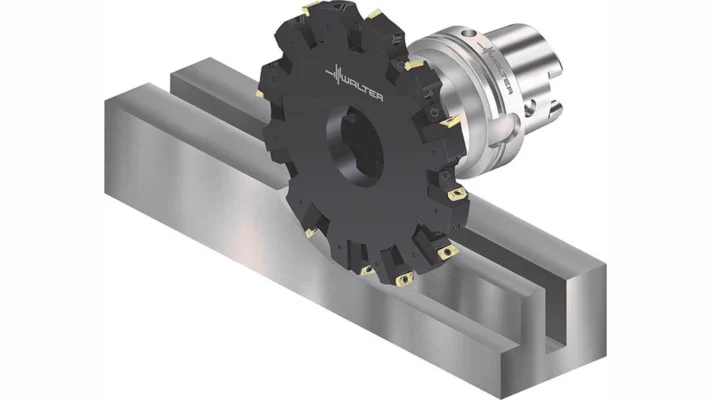

Dao phay ngang là dụng cụ cắt dùng trong gia công có trục song song với mặt bàn máy
3. Cấu tạo của dao phay ngang
3.1. Thân dao và lỗ gá trục
Thân dao thường được gia công chính xác cao, đảm bảo:
- Độ đồng tâm với trục gá
- Khả năng chịu lực xoắn lớn
- Đảm bảo độ cân bằng động cao khi làm việc ở tốc độ lớn
Lỗ gá trục (arbor hole) là yếu tố ảnh hưởng trực tiếp đến:
- Độ rung
- Độ chính xác bề mặt gia công
3.2. Lưỡi cắt và rãnh thoát phoi
Thiết kế lưỡi cắt quyết định:
- Lực cắt
- Chất lượng bề mặt
- Khả năng thoát phoi
Rãnh thoát phoi càng tối ưu thì:
- Nhiệt sinh ra càng thấp
- Nguy cơ sứt mẻ lưỡi càng giảm
- Tuổi thọ dao càng cao
3.3. Vật liệu chế tạo dao phay ngang
3.3.1. Dao phay thép gió (HSS)
- Chịu va đập tốt
- Phù hợp máy cũ, công suất thấp
- Dễ mài lại
3.3.2. Dao phay hợp kim cứng (Carbide)
- Độ cứng nóng cao
- Cho phép tốc độ cắt lớn
- Phù hợp sản xuất công nghiệp
3.3.3. Dao phay gắn mảnh insert
- Thân dao dùng lâu dài
- Thay mảnh nhanh, giảm downtime
- Linh hoạt khi thay đổi vật liệu gia công
Dao phay ngang với cấu tạo chính gồm trục dao, thân dao và lưỡi cắt.
4. Phân loại dao phay ngang phổ biến
4.1. Dao phay ngang trơn
- Lưỡi liên tục
- Gia công mặt phẳng đơn giản
- Độ ổn định cao
4.2. Dao phay ngang răng thô – răng mịn
- Răng thô: thoát phoi tốt, phay thô
- Răng mịn: lực cắt đều, bề mặt đẹp
4.3. Dao phay ngang cắt rãnh, then, then hoa
- Gia công chính xác vị trí rãnh
- Đảm bảo khả năng lắp ghép
- Ứng dụng rộng trong truyền động cơ khí
4.4. Dao phay ngang chuyên dụng cho gia công nặng
- Kết cấu cứng vững
- Đường kính lớn
- Chịu tải cắt liên tục

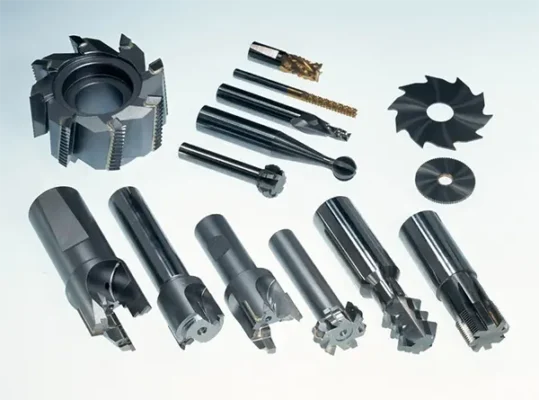

Dao phay ngang được phân loại chính theo cấu tạo hoặc ứng dụng gia công
5. Ứng dụng của dao phay ngang trong sản xuất
5.1. Gia công mặt phẳng rộng trên chi tiết cơ khí
Dao phay ngang đặc biệt phù hợp cho các nguyên công phay mặt phẳng có diện tích lớn, nơi yêu cầu độ ổn định cao và khả năng bóc tách vật liệu đều trên toàn bề mặt. Nhờ hướng cắt ngang và khả năng chịu tải tốt, dao giúp duy trì độ phẳng và độ song song ổn định trong suốt quá trình gia công.
Đặc biệt hiệu quả với:
- Bệ máy, nơi yêu cầu độ phẳng chuẩn để lắp ráp chính xác
- Tấm gá lớn, cần độ đồng đều bề mặt và độ cứng vững cao
- Kết cấu khung thép, có tiết diện lớn và thời gian cắt kéo dài
5.2. Phay rãnh, phay bậc, phay then
Trong các nguyên công phay rãnh, phay bậc và phay then, dao phay ngang cho phép kiểm soát tốt hướng cắt và lực cắt, giúp đảm bảo độ chính xác hình học của chi tiết. Cấu trúc dao và trục ngang giúp giảm hiện tượng lệch dao và rung động.
Đảm bảo:
- Độ thẳng của rãnh và bậc gia công
- Độ song song giữa các bề mặt liên quan
- Độ lặp vị trí cao trong sản xuất hàng loạt
5.3. Gia công chi tiết lớn, yêu cầu độ ổn định cao
Dao phay ngang phát huy ưu thế rõ rệt trong các bài toán gia công chi tiết có kích thước và khối lượng lớn, nơi máy phải làm việc liên tục với tải cắt cao. Hướng truyền lực cắt hợp lý giúp hệ thống vận hành ổn định hơn so với dao phay đứng.
Dao phay ngang phát huy ưu thế rõ rệt khi:
- Thời gian cắt kéo dài, yêu cầu dao làm việc bền bỉ
- Chi tiết nặng, khó gá kẹp và dễ phát sinh rung
- Yêu cầu ổn định lực cắt, hạn chế sai lệch hình học
5.4. Ứng dụng trong ngành khuôn mẫu, kết cấu thép, chế tạo máy
Trong các lĩnh vực công nghiệp nặng và cơ khí chính xác, dao phay ngang thường được sử dụng cho các nguyên công cần độ ổn định cao hơn độ tinh xảo tuyệt đối.
- Phay bán tinh khuôn, tạo nền chuẩn trước các nguyên công tinh
- Gia công kết cấu thép công nghiệp, dầm, khung, bản mã
- Chi tiết máy cỡ lớn, yêu cầu độ bền và độ chính xác ổn định

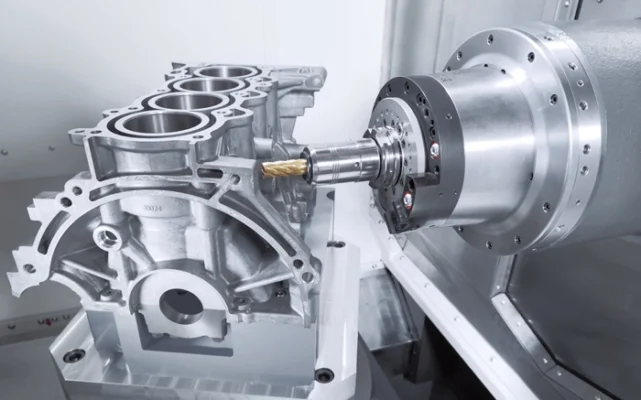

Dao phay ngang trong ứng dụng gia công chi tiết động cơ
6. Ưu điểm của dao phay ngang
6.1. Độ ổn định cao khi gia công
Cấu trúc trục ngang giúp lực cắt phân bố đều theo phương ngang, giảm tác động bất lợi lên trục chính và đồ gá. Nhờ đó:
- Giảm rung trong quá trình cắt
- Cắt ổn định hơn, đặc biệt khi gia công thô và bán tinh
6.2. Khả năng cắt mạnh, phù hợp gia công thô
Dao phay ngang cho phép sử dụng lượng ăn dao lớn và chiều sâu cắt cao mà vẫn duy trì độ ổn định. Điều này đặc biệt hiệu quả trong các nguyên công bóc tách vật liệu lớn.
Cho phép:
- Lượng ăn dao lớn, tăng năng suất
- Bóc tách vật liệu nhanh, rút ngắn thời gian gia công
6.3. Tuổi thọ dao cao khi chọn đúng vật liệu và chế độ cắt
Khi được lựa chọn đúng vật liệu dao và thiết lập chế độ cắt hợp lý, dao phay ngang cho tuổi thọ làm việc cao và ổn định. Điều này đặc biệt rõ rệt với dao carbide và dao insert, vốn được thiết kế để chịu tải lớn và mài mòn liên tục.
6.4. Hiệu quả kinh tế trong sản xuất hàng loạt
Nhờ khả năng gia công ổn định và tốc độ bóc tách vật liệu cao, dao phay ngang giúp tối ưu chi phí trên mỗi sản phẩm.
- Giảm thời gian chu trình gia công
- Giảm chi phí dao trên mỗi sản phẩm, nâng cao hiệu quả đầu tư

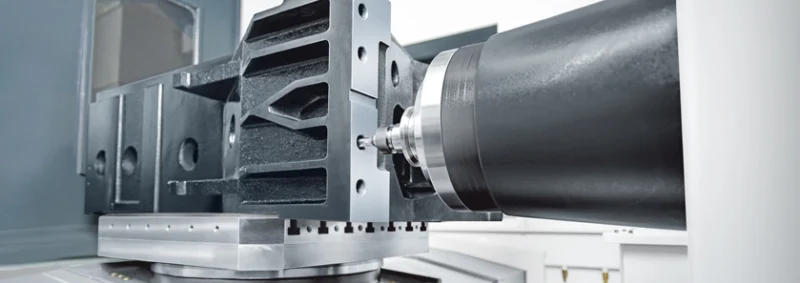

Dao phay ngang phù hợp sẽ giúp đạt hiệu quả gia công đặc biệt cho chi tiết khổ lớn phức tạp
7. So sánh dao phay ngang với dao phay đứng
7.1. So sánh về phương pháp cắt và lực cắt
- Phay ngang: lực cắt được phân bố đều, ổn định hơn
- Phay đứng: lực cắt tập trung, dễ phát sinh rung khi tải lớn
7.2. So sánh về chất lượng bề mặt gia công
- Phay đứng: có ưu thế trong gia công tinh, biên dạng phức tạp
- Phay ngang: phù hợp gia công thô và bán tinh, ưu tiên độ ổn định
7.3. Khi nào nên dùng dao phay ngang, khi nào nên dùng dao phay đứng
- Dùng phay ngang khi cần độ ổn định cao, tải cắt lớn, chi tiết kích thước lớn
- Dùng phay đứng khi cần linh hoạt biên dạng, gia công tinh và chi tiết nhỏ
Dao phay ngang cũng như các loại dao khác được lựa chọn phù hợp theo yêu cầu gia công
8. Tiêu chí lựa chọn dao phay ngang phù hợp
8.1. Dựa theo vật liệu gia công
8.1.1. Thép carbon, thép hợp kim
- Ưu tiên dao carbide hoặc dao insert
- Thiết kế góc cắt chịu tải, đảm bảo độ bền lưỡi
8.1.2. Inox, nhôm, gang
- Inox: dao phủ chống mài mòn, chịu nhiệt tốt
- Nhôm: rãnh thoát phoi lớn, hạn chế dính dao
- Gang: ưu tiên khả năng chống mài mòn và ổn định lưỡi
8.2. Dựa theo loại máy phay và trục chính
Lựa chọn dao cần phù hợp với:
- Công suất máy
- Độ cứng vững hệ thống
- Loại trục gá và chuẩn lắp dao
8.3. Dựa theo đường kính, chiều rộng dao và số răng
Cần cân bằng giữa:
- Khả năng cắt
- Thoát phoi hiệu quả
- Hạn chế rung động
8.4. Lựa chọn chế độ cắt để đảm bảo tuổi thọ dao
- Tốc độ cắt phù hợp với vật liệu
- Lượng ăn dao hợp lý, tránh quá tải
- Làm mát hiệu quả để giảm nhiệt và mài mòn

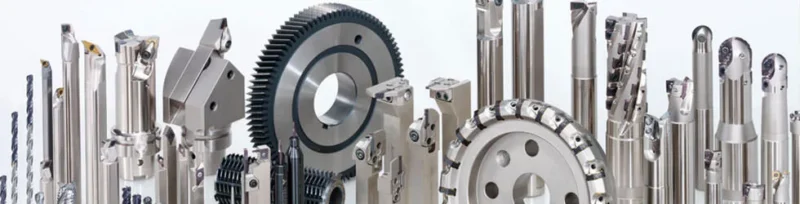

Dao phay ngang phù hợp được lựa chọn cho ứng dụng gia công dựa trên nhiều tiêu chí khác nhau
9. Những lỗi thường gặp khi sử dụng dao phay ngang
9.1. Mòn dao nhanh do chọn sai chế độ cắt
Thường xuất phát từ tốc độ cắt quá cao hoặc chiều sâu cắt vượt khả năng dao.
9.2. Rung dao, sứt mẻ lưỡi cắt
Nguyên nhân chính:
- Gá dao kém cứng vững
- Dao không phù hợp công suất máy
9.3. Bề mặt gia công không đạt yêu cầu
Do rung động, phoi kẹt hoặc dao đã mòn nhưng chưa được thay thế kịp thời.
9.4. Cách khắc phục và lưu ý khi vận hành
- Kiểm tra gá lắp trước khi gia công
- Điều chỉnh chế độ cắt phù hợp
- Bảo trì và thay dao định kỳ
Dao phay ngang phù hợp là yếu tố quan trọng ảnh hưởng đến hiệu quả và chất lượng gia công
10. Giải pháp dao phay ngang và tư vấn kỹ thuật tại Automech
10.1. Danh mục dao phay ngang Automech cung cấp
- Dao phay HSS
- Dao phay carbide
- Dao phay insert
10.2. Tư vấn chọn dao theo vật liệu và nhu cầu gia công
Automech tư vấn dựa trên bài toán gia công thực tế, không bán dao theo cảm tính hay thông số chung chung.
10.3. Hỗ trợ kỹ thuật, hướng dẫn sử dụng và bảo trì
- Tư vấn chế độ cắt tối ưu
- Hướng dẫn vận hành đúng kỹ thuật
- Hỗ trợ kỹ thuật dài hạn cho khách hàng
10.4. Giá trị đầu tư dài hạn cho xưởng cơ khí và doanh nghiệp sản xuất
Đầu tư đúng dao phay ngang giúp:
- Ổn định sản xuất lâu dài
- Giảm chi phí vận hành và dao cụ
- Nâng cao năng lực cạnh tranh trong ngành cơ khí chính xác

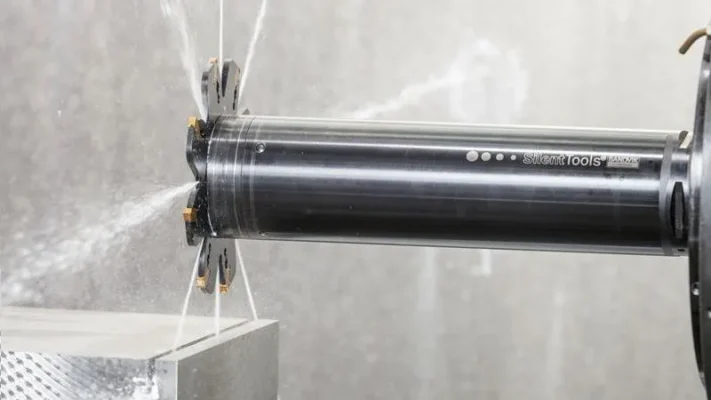

Dao phay ngang chất lượng cao được cung cấp bởi Automech
