Dao Chấn Tôn Là Gì? Phân Loại, Ứng Dụng & Báo Giá Mới Nhất 2025

Dao chấn tôn là một trong những linh kiện quan trọng nhất trong máy chấn, đóng vai trò quyết định đến độ chính xác và chất lượng của đường gấp kim loại. Việc hiểu rõ dao chấn tôn là gì, cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn đúng loại dao sẽ giúp các đơn vị cơ khí nâng cao hiệu quả sản xuất, tối ưu chi phí và kéo dài tuổi thọ thiết bị. Bài viết dưới đây sẽ cung cấp đầy đủ thông tin cần thiết về dao chấn tôn – từ phân loại, ưu điểm đến báo giá và địa chỉ mua uy tín tại Việt Nam.

1. Dao chấn tôn là gì?

Dao chấn tôn là bộ phận không thể thiếu trong máy chấn, dùng để uốn, gấp tấm kim loại thành các góc theo yêu cầu. Chúng đóng vai trò quan trọng trong ngành cơ khí chế tạo, đặc biệt là gia công tôn, thép tấm, nhôm.

Dao chấn tôn JFY

 2. Cấu tạo và nguyên lý hoạt động của dao chấn tôn

2.1. Cấu tạo dao chấn tôn

• Dao chấn tôn thường là một bộ phận trong máy chấn tôn (press brake), hoạt động bằng cơ học, thủy lực hoặc điện.

• Nó bao gồm hai phần chính:

  • Dao trên (chày): Di chuyển từ trên xuống để ép tấm tôn.

  • Dao dưới (cối): Là phần cố định bên dưới, đóng vai trò khuôn định hình tôn theo hình dạng mong muốn khi chày ép xuống.

Cả hai bộ phận thường được chế tạo từ thép công cụ chịu lực cao như SKD11, HSS hoặc thép hợp kim tôi luyện, đảm bảo độ cứng, độ bền và khả năng chịu mài mòn cao trong quá trình sử dụng.

Máy chấn cnc JFY tại nhà máy sản xuất

2.2. Nguyên lý hoạt động của dao – cối chấn

•  Đặt tấm kim loại vào giữa dao và cối
• Tấm kim loại được đặt trên cối chấn (có r1nh hình chữ V).
• Vị trí được canh chỉnh bằng hệ thống chặn sau (back gauge) để đảm bảo độ chính xác.
•  Dao chấn di chuyển xuống (ép)
• Dưới điều khiển của hệ thống thủy lực hoặc servo, dao chấn di chuyển từ trên xuống.
• Đầu dao (góc và bán kính) tác động lên tấm kim loại, ấn vật liệu vào rãnh cối bên dưới.
•  Uốn tấm theo hình dạng của rãnh cối
• Tấm kim loại bị ép xuống rãnh cối, biến dạng dẻo cục bộ, tạo nên góc uốn mong muốn.
• Hình dạng góc uốn phụ thuộc vào góc dao – cối và độ sâu ép.
•  Dao chấn rút lên – phôi giữ lại hình dạng
• Sau khi đạt đủ lực, dao chấn rút lên.
• Tấm kim loại giữ nguyên góc uốn (góc hồi lại có thể nhỏ hơn do hồi)

3. Các loại dao chấn tôn phổ biến hiện nay

3.1. Theo hình dạng

3.1.1. Dao chấn chữ V (V Punch) – Phổ biến nhất

• Dùng với khuôn chữ V để uốn tôn thành góc tùy chỉnh.
• Có thể chấn nhiều loại thép (thường, inox, nhôm).
• Phù hợp với hầu hết các ứng dụng: tủ điện, máng cáp, vỏ máy…

➡ Ưu điểm: Đa năng, dễ dùng, phù hợp mọi độ dày tôn.

3.1.2. Dao chấn bán nguyệt (Radius Punch)

• Dùng để uốn các cung tròn, không phải góc.
• Ứng dụng trong trang trí, nội thất kim loại, vỏ bo tròn…

➡ Ưu điểm: Chấn không tạo nứt nẻ mép, đẹp mắt.

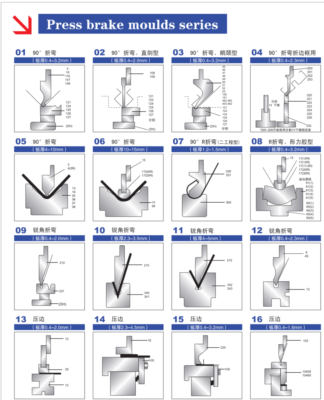

Dao chấn bán nguyệt

3.1.3. Dao chấn biên dạng (Gooseneck Punch)

• Có thiết kế “cổ ngỗng” giúp tránh va chạm khi uốn các hình dạng phức tạp (chấn sâu, chấn bậc…).
• Thường dùng cho các chi tiết đã được uốn trước hoặc có gờ cạnh.

➡ Ưu điểm: Uốn được chi tiết phức tạp mà dao thường không làm được.

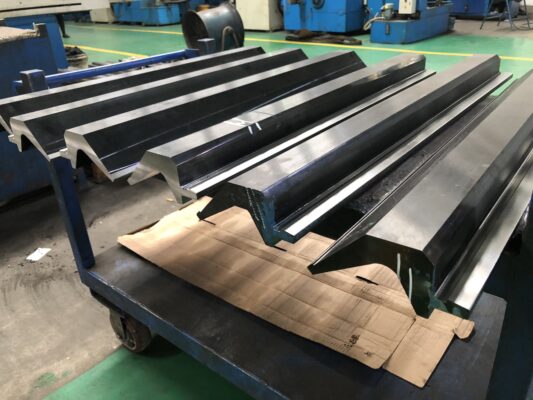

Dao chấn biên dạng thiết kế kiểu “cổ ngỗng”

???? Xem thêm: Máy Chấn Tôn CNC Giá Tốt, Tăng Năng Suất Sản Xuất

3.2. Theo chất liệu

3.2.1. Thép công cụ cacbon (Carbon Tool Steel – SKD/SK5/Cr12…)

• Thành phần chính: sắt, carbon, một lượng nhỏ mangan.
• Ứng dụng: Dùng cho các vật liệu mềm như thép mạ kẽm, nhôm, đồng, thép cán nguội mỏng.
• Ưu điểm: Giá thành rẻ, dễ gia công.
• Hạn chế: Độ bền và tuổi thọ trung bình, dễ mẻ khi chấn tôn dày hoặc inox.

3.2.2. Thép gió (High-Speed Steel – HSS, M2, SKH51…)

• Chứa vonfram, molypden, crom → chịu nhiệt và mài mòn tốt.
• Ứng dụng: Dùng để chấn các vật liệu cứng hơn như thép không gỉ (inox), thép cán nóng…
• Ưu điểm: Độ bền cao, giữ cạnh sắc lâu.
• Hạn chế: Giá cao hơn thép thường.

Dao cối chấn 1V

3.2.3. Thép hợp kim crom (Cr12MoV, D2…)

• Chứa nhiều Crom và Molypden → chịu mài mòn, cứng và không biến dạng sau nhiệt luyện.
• Ứng dụng: Rất phổ biến trong sản xuất dao/khuôn chấn cho thép, inox, vật liệu cứng vừa.
• Ưu điểm: Độ cứng cao, tuổi thọ lâu, giá thành hợp lý.
• Hạn chế: Nặng và giòn nếu xử lý nhiệt không chuẩn.

3.2.4. Thép hợp kim vonfram (Tungsten Alloy Steel)

• Dùng trong các ứng dụng cần độ cứng và độ bền vượt trội.
• Ứng dụng: Chấn tôn dày, chấn liên tục công suất lớn.
• Ưu điểm: Rất cứng, ít mòn, chịu lực tốt.
• Hạn chế: Rất đắt tiền.

3.2.5. Dao chấn phủ hợp kim (Coated Tooling – TiN, TiCN, TiAlN…)

• Là các dao chấn thép được phủ lớp vật liệu siêu cứng như Titanium Nitride, Titanium Carbonitride… bằng công nghệ PVD hoặc CVD.
• Ứng dụng: Gia công inox, nhôm, đồng… cần độ chính xác cao và không làm xước bề mặt.
• Ưu điểm: Giảm ma sát, chống ăn mòn, tăng tuổi thọ dao.
• Hạn chế: Giá thành cao hơn dao không phủ.

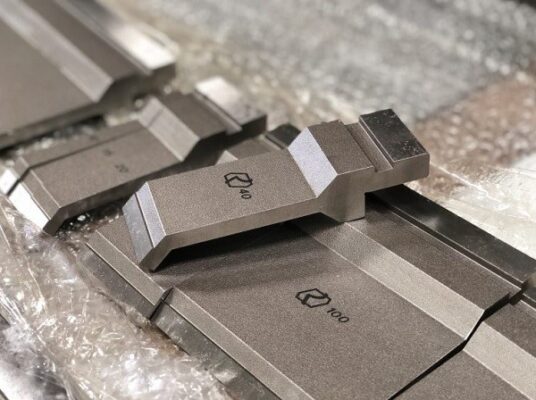

Dao cối chấn phủ hợp kim

3.2.6. Vật liệu đặc biệt: Carbide (Tungsten Carbide)

• Rất cứng, siêu bền, dùng trong chấn tấm kim loại cực cứng hoặc sản xuất hàng loạt công nghiệp nặng.
• Ưu điểm: Độ bền cực cao, không bị mẻ hoặc biến dạng.
• Hạn chế: Giá rất cao, khó gia công lại nếu bị mòn.

3.3. Theo ứng dụng

3.3.1. Dao chấn 90 độ (Right Angle Punch)S

• Dùng để chấn góc vuông chính xác.
• Phổ biến trong sản xuất hàng loạt có góc cố định.

➡ Ưu điểm: Tạo góc vuông chuẩn, ít sai lệch.

3.3.2.. Dao chấn offset (Offset Punch)

• Dùng để tạo ra 2 đường gấp song song, dạng bậc hoặc gờ.
• Phù hợp khi cần lắp ghép, tăng độ cứng kết cấu.

➡ Ưu điểm: Tạo biên dạng đặc biệt mà chấn thường không làm được.

3.3.3. Dao chấn có góc thay đổi (Adjustable Angle Punch)

• Cho phép thay đổi góc uốn linh hoạt bằng cơ khí hoặc thủy lực.
• Thường dùng trong sản xuất đa dạng sản phẩm.

➡ Ưu điểm: Không cần thay dao thường xuyên, tiết kiệm thời gian.

3.3.4. Dao chấn phân đoạn (Segmented Punch)

• Gồm nhiều đoạn ngắn lắp ghép linh hoạt.
• Dễ thay đổi chiều dài uốn theo từng chi tiết.

➡ Ưu điểm: Linh hoạt, tiết kiệm chi phí cho nhiều kích cỡ tôn.

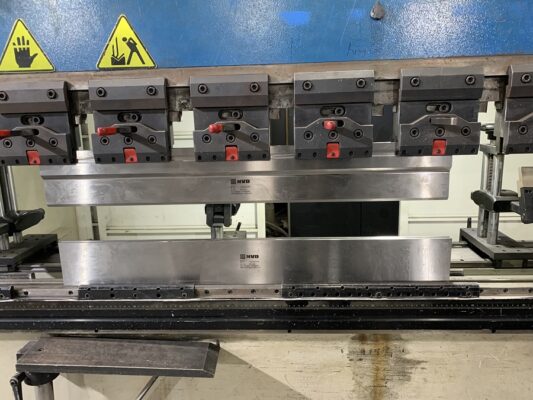

Kẹp dao cối chấn phân đoạn

???? Xem thêm: Máy chấn tôn mini nhỏ gọn, giá rẻ cho xưởng cơ khí nhỏ

4. Ưu điểm nổi bật của dao chấn tôn chất lượng cao

4.1. Độ chính xác cao

• Các dao chấn được sản xuất bằng công nghệ CNC, gia công tinh, sai số rất nhỏ (thường dưới 0.01 mm).
• Đảm bảo góc uốn chuẩn, đồng đều, đặc biệt trong sản xuất hàng loạt.

4.2. Độ cứng và độ bền vượt trội

• Làm từ thép hợp kim chất lượng cao (D2, Cr12MoV, SKD11…), hoặc phủ lớp chống mài mòn như TiN, TiAlN.
• Chịu lực tốt, ít bị mẻ hay biến dạng, dùng lâu dài ngay cả với vật liệu cứng như inox.

4.3. Phù hợp nhiều loại vật liệu và độ dày

• Có thể chấn được tôn mỏng, tôn dày, inox, nhôm, đồng… chỉ cần thay đổi dao/khuôn phù hợp.
• Dễ dàng chấn nhiều kiểu biên dạng: góc V, góc vuông, gấp bậc, uốn bo, uốn cung…

4.4. Tính linh hoạt cao

• Dao phân đoạn cho phép lắp ghép theo chiều dài mong muốn.
• Nhiều loại dao đặc biệt như gooseneck, offset, radius… hỗ trợ các chi tiết phức tạp.
• Dễ thay thế, lắp vào máy chấn tiêu chuẩn (Amada, Durma, Yawei, Trumpf…).

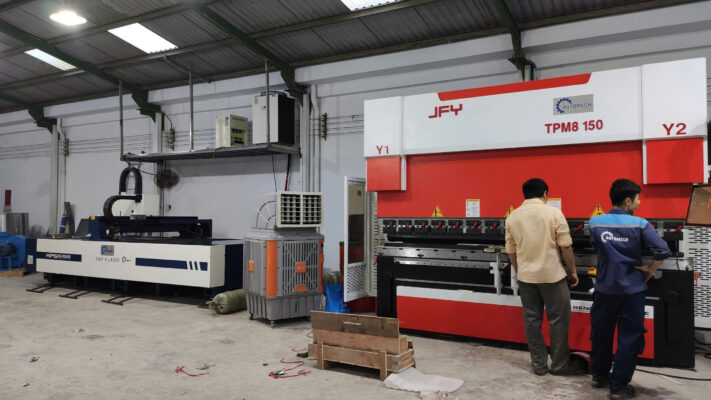

Quy trình thay dao nhanh tiết kiệm thời gian thay dao cối

4.5. Nâng cao năng suất sản xuất

• Dao chất lượng cao giúp giảm thời gian thay dao, hạn chế lỗi sản phẩm.
• Có thể dùng kết hợp với máy chấn CNC tự động, giúp tăng tốc độ và độ ổn định.

4.6. Giảm hư hại bề mặt sản phẩm

• Nhiều loại dao có thiết kế hoặc lớp phủ giảm ma sát, tránh để lại vết xước, nhất là với nhôm hoặc inox đánh bóng.

4.7. Tuổi thọ cao – tiết kiệm chi phí lâu dài

• Với chất liệu tốt và lớp phủ hiện đại, dao có thể dùng hàng chục nghìn lần chấn mà không cần mài lại.
• Ít bảo trì, ít phải thay mới – tiết kiệm chi phí vận hành.

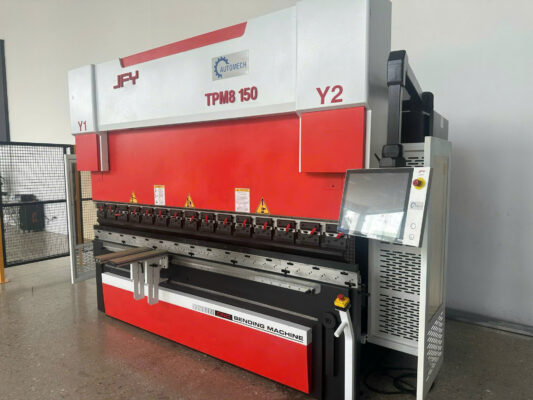

Dao cối máy chấn chất lượng tiêu chuẩn Châu Âu

5. Ứng dụng thực tế của dao chấn tôn trong sản xuất

5.1. Sản xuất tủ điện – tủ điều khiển

• Dùng dao chấn để tạo góc 90°, gấp cạnh, chấn bậc cho các mặt tủ, cửa tủ, khung tủ.
• Yêu cầu độ chính xác cao để dễ lắp ghép, kín khít và thẩm mỹ.

➡ Loại dao thường dùng: Dao V, gooseneck, dao offset.

5.2. Ngành ô tô – xe máy – thiết bị giao thông

• Gia công các tấm chắn bùn, vỏ khung, giá đỡ, nẹp sườn, hoặc chi tiết trong nội thất kim loại.
• Chấn tôn với độ dày và góc uốn khác nhau, thường là tôn mạ kẽm hoặc inox.

➡ Loại dao thường dùng: Dao V cứng, dao radius (bo cong), dao phân đoạn để chấn nhiều kích thước.

5.3. Sản xuất máng cáp, ống gió, thang cáp

• Dùng dao chấn để tạo gờ tăng cứng, gấp mép, hoặc chấn hộp dài cho máng điện, hệ thống HVAC.
• Yêu cầu tốc độ cao và độ lặp lại tốt.

➡ Loại dao thường dùng: Dao V, dao offset, dao gooseneck (chấn sâu không vướng).

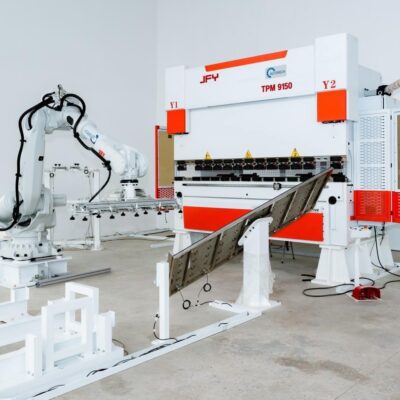

Máy chấn JFY kết hợp robot trong sản xuất thang máy

5.4. Gia công vỏ máy, vỏ tủ thiết bị, vỏ điện tử

• Chấn tạo hình vỏ kim loại cho máy công nghiệp, máy tính, thiết bị viễn thông, camera…
• Đòi hỏi tính thẩm mỹ và chính xác cao vì là phần bên ngoài.

➡ Loại dao thường dùng: Dao phủ TiN để không để lại vết, dao radius nếu cần bo góc.

 5.5. Sản xuất nội thất kim loại

• Bàn ghế, kệ tủ, tủ locker, vách ngăn… từ tôn hoặc inox.
• Cần chấn biên dạng thẩm mỹ và chắc chắn, hạn chế hàn.

➡ Loại dao thường dùng: Dao radius, dao offset, dao V 90°.

 5.6. Ngành thiết bị PCCC – điện lạnh – y tế

• Chấn vỏ bình cứu hỏa, tủ PCCC, vỏ thiết bị lạnh, máy lọc không khí, vỏ y tế inox…
• Yêu cầu không gây biến dạng, không để lại vết, dễ vệ sinh.

➡ Loại dao thường dùng: Dao phủ cứng, dao radius, dao chấn inox chuyên dụng.

5.7. Sản xuất kết cấu nhẹ – phụ kiện xây dựng

• Vít chống dột, thanh treo trần, tấm lam chắn nắng, ốp mặt dựng…
• Dao cần có khả năng chấn dày – mỏng linh hoạt.

➡ Loại dao thường dùng: Dao phân đoạn, dao thay đổi góc, dao dạng tùy chỉnh.

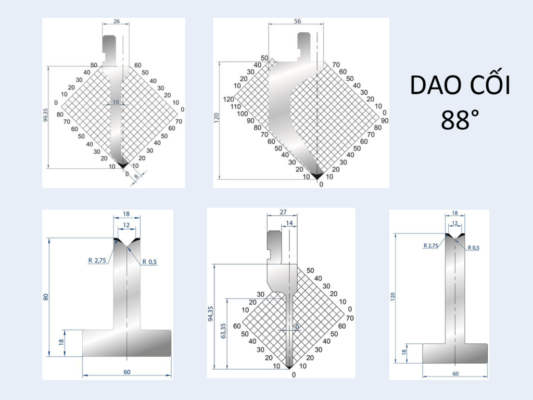

Dao cối chấn trong ngành Sản xuất kết cấu nhẹ

6. Cách bảo quản và mài lại dao chấn tôn

6.1. Cách bảo quản dao chấn tôn

6.1.1 Lau sạch sau khi sử dụng

• Dùng khăn mềm lau sạch bụi tôn, dầu, cặn oxi hóa sau mỗi ca làm việc.
• Không để dao tiếp xúc lâu với ẩm, axit hoặc kim loại lạ gây gỉ sét.

6.1. 2. Bôi dầu chống gỉ

• Sử dụng dầu chống gỉ chuyên dụng (như WD-40 hoặc dầu bảo quản máy).
• Đặc biệt quan trọng nếu bảo quản dao lâu ngày không sử dụng.

6.1.3. Cất trong hộp/kệ chuyên dụng

• Dùng giá đỡ có lớp lót cao su, gỗ mềm hoặc nhựa, tránh va chạm lưỡi dao với nhau.
• Đặt dao theo chiều thẳng đứng hoặc nằm ngang có đệm, tránh cong vênh hoặc sứt mép.

6.1.4. Không để dao va đập

• Tuyệt đối không để rơi dao hoặc va chạm với vật cứng khác.
• Dao bị mẻ sẽ ảnh hưởng toàn bộ đường chấn và làm hỏng sản phẩm.

6.1.5. Không dùng sai mục đích

• Không dùng dao chấn tôn mỏng cho tôn dày, hoặc dao thường để chấn inox.
• Sử dụng đúng loại dao cho vật liệu, độ dày và góc chấn phù hợp.

Hình ảnh dao chấn bị nứt khi làm việc quá tải

6.2. Cách mài lại dao chấn tôn

 Các bước mài dao chấn:

• Làm sạch dao và kiểm tra bề mặt cần mài.
• Cố định dao chắc chắn trên bàn máy mài, đúng phương vuông góc.
• Mài từng lớp mỏng, không nên mài quá sâu một lần (0.01–0.03 mm mỗi lượt).
• Duy trì làm mát liên tục bằng dầu mài hoặc nước làm mát.
• Kiểm tra độ phẳng và góc dao thường xuyên trong quá trình mài.
• Sau khi mài xong, đánh bóng mép nếu cần và bôi dầu bảo quản.

Lưu ý khi mài dao:

• Không nên mài quá nhiều lần vì dao sẽ mòn nhanh → ảnh hưởng độ dài tổng thể.
• Ghi lại số lần và lượng mài mỗi lần để biết khi nào cần thay dao mới.
• Nếu dao bị mẻ lớn hoặc cong, nên thay mới thay vì cố mài lại.

7. Những lưu ý khi lựa chọn dao chấn tôn

Một số lưu ý khi lựa chọn dao chấn tôn: Chọn dao phù hợp với vật liệu chấn, phù hợp với độ dày vật liệu, lựa chọn đúng biên độ dao, phù hợp với máy chấn, lưu ý về chiều dài dao, độ cứng và khả năng chịu mài mòn, uy tín nhà cung cấp. Việc chọn đúng loại dao sẽ giúp đảm bảo độ chính xác sản phẩm, tăng tuổi thọ dao, giảm hư hỏng, và tối ưu chi phí sản xuất.

7.1. Chọn dao phù hợp với vật liệu chấn

• Xác định rõ loại kim loại: thép thường, inox, nhôm, đồng, tôn mạ kẽm…
• Vật liệu càng cứng thì càng cần dao:
  • Có độ cứng cao (HRC ≥ 58)
  • Làm từ thép hợp kim chất lượng tốt (Cr12, D2, HSS…)
  • Có thể cần lớp phủ chống mài mòn (TiN, TiCN) nếu chấn inox bóng/mỏng

7.2. Phù hợp với độ dày vật liệu

• Độ dày vật liệu quyết định:
  • Góc mở khuôn V (V-die): Tôn càng dày → V càng lớn
  • Chiều cao – góc của dao: Góc 90°, 88°, hoặc gooseneck nếu cần chấn sâu
• Dùng sai dao (quá nhỏ hoặc lớn) có thể gãy dao – cong sản phẩm – lệch góc chấn

📌 Mẹo: Tỷ lệ giữa độ dày tôn : khẩu độ V nên khoảng 1:6 (tôn 1mm → dùng V6mm)

7.3. Lựa chọn đúng biên dạng dao

• Các kiểu dao phổ biến:
  • Dao V thông thường: chấn góc cơ bản
  • Dao Gooseneck (cổ ngỗng): chấn sâu, tránh va chạm chi tiết
  • Dao Offset: chấn bậc
  • Dao Radius: uốn cong
  • Dao phân đoạn: lắp ghép linh hoạt, dùng cho nhiều chi tiết khác nhau

7.4. Phù hợp với loại máy chấn

• Máy chấn thủy lực, cơ, servo CNC → cần dao tương thích hệ gá (clamping):
  • Hệ Amada, Trumpf, Bystronic, Durma… đều có chuẩn gá riêng
  • Xác định chiều cao, lỗ lắp, rãnh gá trước khi mua

7.5. Lưu ý về chiều dài dao

• Dùng dao dài 835mm, 415mm, 200mm, 100mm… tùy máy và sản phẩm
• Nên chọn dao phân đoạn, dễ lắp ghép theo từng chi tiết chấn
• Tránh dùng dao quá dài cho chi tiết nhỏ → giảm sai số & dễ thao tác

7.6. Độ cứng và khả năng chịu mài mòn

• Ưu tiên dao có:
  • Độ cứng HRC ≥ 55 (chống mẻ, chống cong)
  • Phủ TiN/TiCN nếu gia công inox hoặc yêu cầu thẩm mỹ cao
• Dao càng cứng → càng bền nhưng càng giòn → dùng đúng mục đích

Tỉ lệ dao cối chấn chuẩn giúp tuổi máy được nâng cao

7.7. Uy tín nhà cung cấp và nguồn gốc dao

• Ưu tiên dao từ các thương hiệu lớn như: Amada, Trumpf, Bystronic, Yawei, Durma, Wila…
• Tránh dùng dao trôi nổi → nhanh mòn, dễ hỏng máy và sản phẩm
• Yêu cầu catalog kỹ thuật, báo giá, cam kết bảo hành khi mua

7.8. Tính kinh tế và khả năng thay thế

• Cân nhắc giữa:
  ✔ Giá ban đầu
  ✔ Tuổi thọ dao
  ✔ Chi phí mài lại
  ✔ Tính linh hoạt khi cần thay đổi sản phẩm
• Với sản xuất đa dạng → nên đầu tư bộ dao phân đoạn + gooseneck + offset

Kẹp dao nhanh – linh hoạt cho người vận hành

8. Báo giá dao chấn tôn mới nhất hiện nay

Giá dao chấn tôn hiện nay dao động từ 3,5 – 7 triệu đồng, Dưới đây là bảng giá tham khảo dao chấn tôn mới nhất trên thị trường hiện nay:

📌 Lưu ý: Giá mang tính tham khảo, có thể thay đổi theo vật liệu, lớp phủ, thương hiệu…

9. Địa chỉ cung cấp dao chấn tôn uy tín tại Việt Nam

Với nhiều năm kinh nghiệm trong lĩnh vực gia công kim loại tấm, Công ty Cổ phần Thiết bị và Giải pháp Cơ khí AUTOMECH tự hào là đơn vị tư vấn, thiết kế và cung cấp dao chấn tôn hàng đầu tại Việt Nam. Chúng tôi cam kết mang đến sản phẩm chất lượng với những ưu điểm vượt trội:

• Chất liệu cao cấp: Dao được làm từ thép hợp kim chuyên dụng như SKD11, HSS… giúp đảm bảo độ cứng và độ bền vượt trội.

• Độ chính xác cao: Dao – cối được gia công với độ chính xác tuyệt đối, giảm thiểu tình trạng hao mòn và nâng cao tuổi thọ thiết bị.

• Thiết kế theo yêu cầu: Chúng tôi thiết kế dao chấn theo đúng nhu cầu và thông số kỹ thuật của từng khách hàng, đảm bảo tối ưu hiệu suất sản xuất.

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: số 285 đường Phúc Lợi, quận Long Biên, Hà Nội

Chi nhánh Đà Nẵng: Số 20 Nguyễn Sinh Sắc, quận Liên Chiểu, Đà Nẵng

Chi nhánh TP HCM: số 84, đường 10, khu đô thị Vạn Phúc, Hiệp Bình Phước, Thủ Đức

Đường dây nóng: 0366 668 983

Trang web: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
