Máy Chấn Tôn CNC Giá Tốt, Tăng Năng Suất Sản Xuất

Máy chấn tôn CNC (Computer Numerical Control) là thiết bị gia công kim loại được điều khiển tự động bằng hệ thống lập trình số, giúp thực hiện các thao tác chấn, gấp tôn với độ chính xác cao và tốc độ ổn định. Nhờ tích hợp công nghệ CNC hiện đại, máy chấn tôn CNC cho phép người dùng thiết lập chương trình uốn theo nhiều góc và hình dạng phức tạp, đáp ứng linh hoạt yêu cầu sản xuất từ đơn chiếc đến hàng loạt. Đây là giải pháp tối ưu trong ngành cơ khí chế tạo, giúp nâng cao năng suất, tiết kiệm nhân công và đảm bảo chất lượng đồng đều cho sản phẩm.

1. Máy Chấn Tôn CNC Là Gì?

Máy chấn tôn CNC (Computer Numerical Control Press Brake) là một thiết bị cơ khí chuyên dụng được sử dụng để uốn, gấp hoặc định hình các tấm kim loại (như tôn, thép, inox, nhôm) theo các góc và hình dạng được lập trình sẵn. Điểm khác biệt cốt lõi của máy chấn CNC so với các dòng máy truyền thống là việc tích hợp một hệ thống điều khiển bằng máy tính tinh vi.

Người vận hành sẽ nhập các thông số kỹ thuật của sản phẩm như góc chấn, chiều dài, độ dày vật liệu vào bộ điều khiển CNC. Dựa trên dữ liệu này, máy sẽ tự động tính toán, điều phối hoạt động của hệ thống thủy lực hoặc servo điện để di chuyển dao chấn (chày) ép sản phẩm xuống cối, từ đó thực hiện thao tác uốn với độ chính xác gần như tuyệt đối và khả năng lặp lại hàng loạt.

2. Cấu Tạo và Nguyên Lý Hoạt Động Của Máy Chấn Tôn CNC

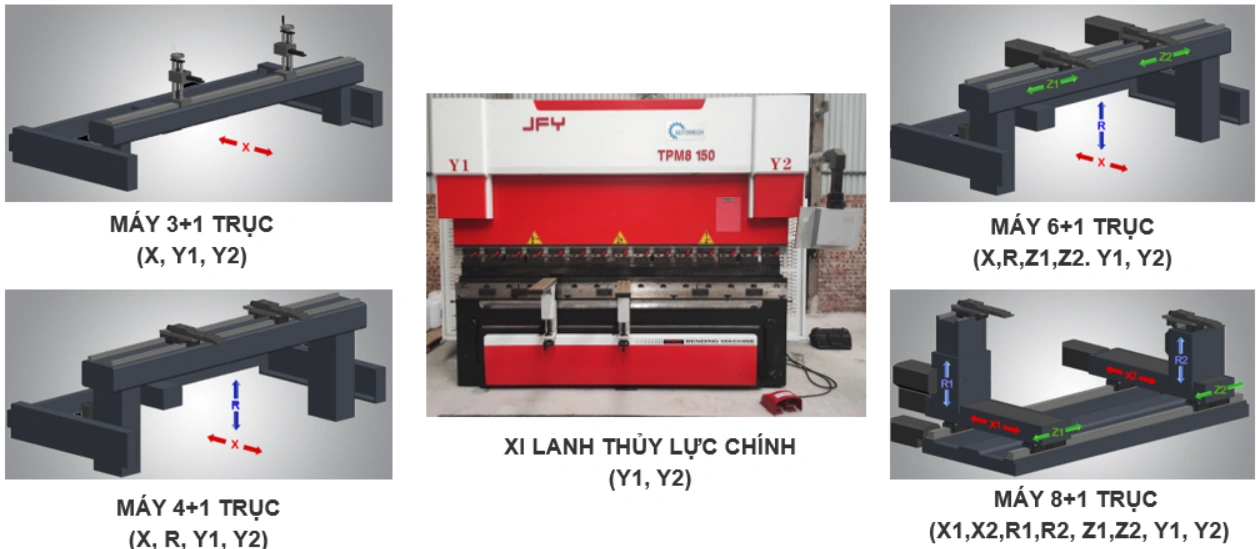

Cấu tạo hệ thống chuyển động của máy chấn CNC

Để vận hành hiệu quả và an toàn, việc hiểu rõ cấu tạo và nguyên lý làm việc của máy là vô cùng cần thiết.

2.1. Cấu Tạo Cơ Bản

Một máy chấn tôn CNC điển hình bao gồm các bộ phận chính sau:

• Khung máy (Frame): Là bộ phận xương sống, chịu toàn bộ lực của máy. Khung máy thường có kết cấu thép hàn vững chắc dạng chữ C hoặc chữ O, đã qua quá trình xử lý nhiệt để khử ứng suất, đảm bảo sự ổn định và độ bền bỉ trong suốt quá trình vận hành dưới áp lực cao.
• Hệ thống truyền động:
  • Hệ thống thủy lực (Hydraulic System): Phổ biến nhất, bao gồm bơm thủy lực, xi lanh, van điều khiển và thùng dầu. Hệ thống này tạo ra một lực chấn cực lớn và ổn định.
  • Hệ thống Servo điện (Electric Servo System): Sử dụng động cơ servo để truyền động trực tiếp, mang lại tốc độ cao, tiết kiệm năng lượng và độ chính xác vượt trội.
• Thanh trượt (Ram/Beam): Là bộ phận di động mang dao chấn (punch) phía trên. Chuyển động lên xuống của thanh trượt được kiểm soát chính xác bởi hệ thống CNC.
• Bàn máy (Worktable/Bed): Là nơi đặt cối chấn (die) và tấm kim loại. Bàn máy phải có độ phẳng và độ cứng cao để đảm bảo góc uốn đồng đều trên suốt chiều dài vật liệu.
• Dao chấn (Punch) và Cối chấn (Die): Là dụng cụ trực tiếp tạo hình sản phẩm. Chúng có nhiều biên dạng và kích thước khác nhau, tùy thuộc vào hình dạng sản phẩm cuối cùng. Vật liệu làm dao và cối thường là thép công cụ đã qua tôi luyện để có độ cứng cao.
• Hệ thống cữ sau (Back Gauge): Là một hệ thống định vị tự động, di chuyển theo các trục (phổ biến là X, R, Z1, Z2) để xác định chính xác vị trí đặt tấm kim loại, đảm bảo kích thước của các cạnh sau khi chấn là chính xác.
• Bộ điều khiển CNC (CNC Controller): “Bộ não” của máy, thường là một màn hình cảm ứng giao diện đồ họa. Tại đây, người vận hành có thể lập trình, mô phỏng quá trình chấn, quản lý thư viện dao/cối và theo dõi trạng thái hoạt động của máy.
• Hệ thống bù võng (Crowning System): Khi chấn các tấm dài, thanh trượt và bàn máy có xu hướng bị võng ở giữa. Hệ thống bù võng (có thể là cơ khí hoặc thủy lực) sẽ tự động tạo một lực ngược chiều để triệt tiêu độ võng này, đảm bảo góc chấn thẳng và đều tuyệt đối.
• Thiết bị an toàn: Bao gồm các rào cản laser, nút dừng khẩn cấp, công tắc hành trình để bảo vệ an toàn tối đa cho người vận hành.

2.2. Nguyên Lý Hoạt Động

Nguyên lý hoạt động của máy chấn tôn CNC dựa trên một vòng lặp điều khiển khép kín (Closed-Loop Control). Quá trình diễn ra như sau:

1. Lập trình: Người dùng nhập bản vẽ hoặc các thông số của chi tiết cần gia công vào bộ điều khiển CNC.
2. Tính toán: Hệ thống CNC xử lý thông tin, tính toán các giá trị cần thiết như lực chấn, vị trí cữ sau, hành trình của thanh trượt và điểm cần bù võng.
3. Thực thi: Bộ điều khiển gửi tín hiệu đến các van servo (đối với máy thủy lực) hoặc động cơ servo.
4. Di chuyển: Các van hoặc động cơ điều khiển dòng dầu thủy lực hoặc chuyển động cơ khí, làm cho thanh trượt mang dao chấn di chuyển xuống với tốc độ và lực đã được lập trình.
5. Gia công: Dao chấn ép tấm kim loại vào rãnh của cối chấn, uốn vật liệu theo đúng góc yêu cầu. Cùng lúc đó, hệ thống cữ sau đã định vị sẵn tấm phôi ở vị trí chính xác.
6. Phản hồi và Hiệu chỉnh: Các thước đo quang học (linear scales) hoặc encoder được gắn song song với xi lanh sẽ liên tục đo vị trí thực tế của thanh trượt và gửi tín hiệu phản hồi về bộ điều khiển CNC. Nếu có bất kỳ sai lệch nào so với giá trị đã lập trình (dù chỉ là vài micron), bộ điều khiển sẽ ngay lập tức hiệu chỉnh lại van servo để điều chỉnh lại vị trí, đảm bảo độ chính xác tuyệt đối.
7. Hoàn thành: Sau khi đạt được góc chấn mong muốn, thanh trượt sẽ tự động lùi về vị trí ban đầu, kết thúc chu trình.

3. Phân Loại Máy Chấn Tôn CNC Thông Dụng

???? Xem thêm: Máy chấn tôn mini nhỏ gọn, giá rẻ cho xưởng cơ khí nhỏ

Thị trường máy chấn tôn CNC rất đa dạng, có thể được phân loại dựa trên các tiêu chí chính sau:

• Theo hệ thống truyền động:
  • Máy chấn thủy lực CNC (Hydraulic Press Brake): Là dòng máy phổ biến nhất, cân bằng giữa chi phí đầu tư và hiệu quả. Lực chấn mạnh mẽ, phù hợp gia công các tấm dày và dài.
  • Máy chấn Servo điện CNC (Electric Press Brake): Sử dụng động cơ servo, cho tốc độ vượt trội, tiết kiệm năng lượng (có thể lên đến 50% so với máy thủy lực), độ ồn thấp và không cần bảo trì hệ thống dầu. Nhưng chi phí ban đầu để đầu tư khá cao.
  • Máy chấn Hybrid CNC (Hybrid Press Brake): Kết hợp giữa bơm thủy lực và động cơ servo, tối ưu hóa việc sử dụng năng lượng mà vẫn duy trì được lực chấn lớn.
• Theo cơ cấu đồng bộ:
  • Đồng bộ trục xoắn (Torsion Bar): Là công nghệ cũ hơn, sử dụng một trục xoắn cơ khí để cố gắng giữ song song hai xi lanh. Độ chính xác không cao bằng loại điện-thủy lực.
  • Đồng bộ điện – thủy lực (Electro-hydraulic): Là công nghệ hiện đại, mỗi xi lanh được điều khiển bởi một van servo độc lập và được giám sát bằng thước quang, đảm bảo độ song song và chính xác tuyệt đối.
• Theo số trục điều khiển:
  • Máy 3+1 trục (Y1, Y2, X + bù võng): Dòng cơ bản, đáp ứng các nhu cầu chấn thông thường.
  • Máy 4+1 trục (Y1, Y2, X, R + bù võng): Thêm trục R (cữ sau di chuyển lên/xuống), linh hoạt hơn khi chấn các biên dạng phức tạp.
  • Máy 6+1, 8+1 trục trở lên: Tích hợp thêm các trục Z1, Z2 (cữ sau di chuyển ngang), cho phép gia công các sản phẩm có hình nón, hình thang hoặc các chi tiết đòi hỏi độ chính xác và phức tạp cao nhất.

4. Ưu Điểm Khi Sử Dụng Máy Chấn Tôn CNC

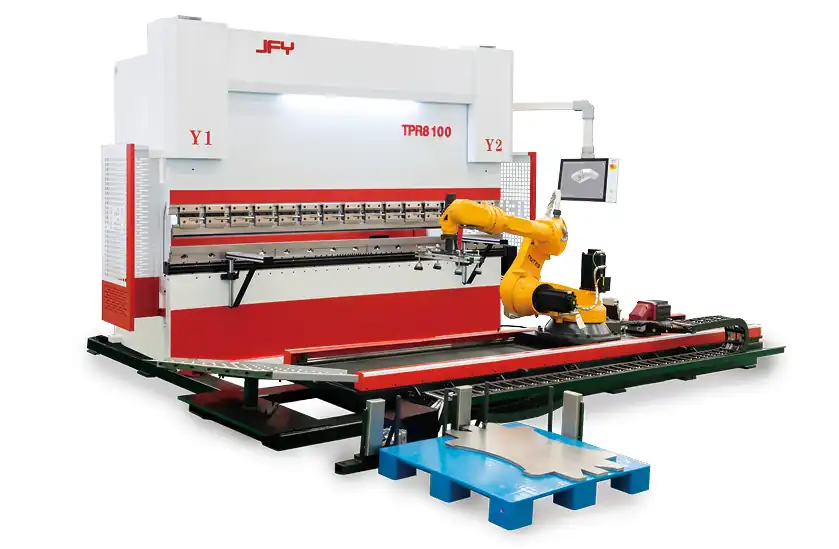

Máy chấn tôn CNC JFY kết hợp hệ thống tự động hóa

Máy chấn tôn CNC là giải pháp hiện đại trong gia công kim loại tấm, nổi bật với độ chính xác cao, khả năng lặp lại ổn định và tốc độ xử lý nhanh. Thiết bị giúp tối ưu hóa năng suất, giảm chi phí nhân công, đồng thời linh hoạt trong xử lý đa dạng chi tiết với yêu cầu kỹ thuật khác nhau — lý tưởng cho sản xuất công nghiệp quy mô lớn và hàng loạt.

4.1. Độ chính xác cao trong gia công

Nhờ hệ thống điều khiển vòng lặp khép kín, máy chấn CNC có khả năng đạt độ chính xác góc uốn lên đến ±0.5 độ và sai số kích thước chỉ ở mức ±0.01 mm. Điều này đảm bảo tất cả các sản phẩm trong một lô hàng đều có chất lượng đồng đều, giảm thiểu tối đa tỷ lệ phế phẩm.

4.2. Nâng cao tốc độ và hiệu suất làm việc

Máy chấn CNC có tốc độ di chuyển của thanh trượt và cữ sau nhanh hơn đáng kể so với máy thủ công. Khả năng lập trình và gọi lại chương trình gia công cho các sản phẩm lặp lại giúp rút ngắn đáng kể thời gian cài đặt máy, từ đó tăng năng suất tổng thể.

4.3. Tự động hóa – giảm phụ thuộc vào tay nghề

Đối với máy chấn truyền thống, chất lượng sản phẩm phụ thuộc rất nhiều vào kinh nghiệm và tay nghề của người thợ. Với máy CNC, các thông số phức tạp đã được máy tính xử lý. Người vận hành chỉ cần thực hiện các thao tác cơ bản theo chỉ dẫn, giúp giảm chi phí đào tạo và giải quyết bài toán thiếu hụt nhân lực tay nghề cao.

4.4. Tiết kiệm chi phí vận hành lâu dài

Mặc dù chi phí đầu tư ban đầu cao, nhưng máy chấn CNC mang lại lợi ích kinh tế lâu dài thông qua việc:

• Giảm phế liệu: Độ chính xác cao giúp giảm vật liệu hỏng.
• Giảm chi phí nhân công: Một người có thể vận hành nhiều máy hoặc thực hiện các công việc khác trong khi máy chạy tự động.
• Tiết kiệm năng lượng: Đặc biệt với các dòng máy servo điện và hybrid.

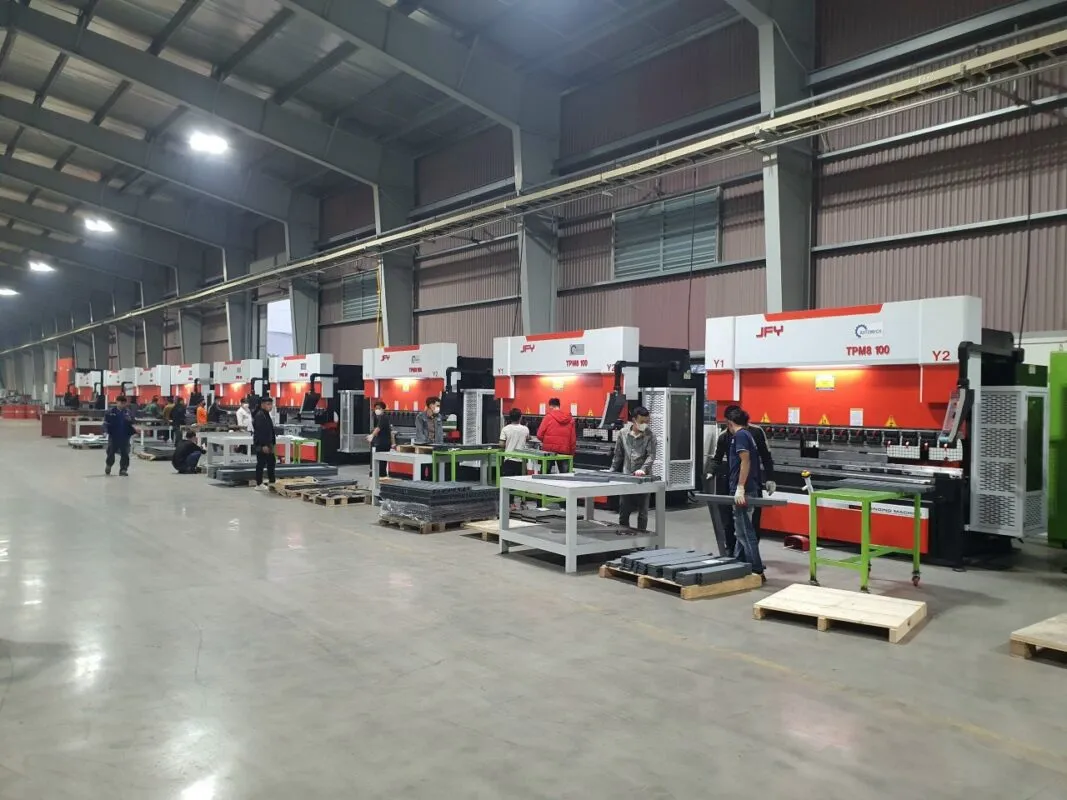

5. Ứng Dụng Của Máy Chấn Tôn CNC Trong Sản Xuất

Máy chấn tôn CNC đóng vai trò quan trọng trong chuỗi sản xuất hiện đại nhờ khả năng gia công kim loại chính xác, linh hoạt và hiệu quả cao. Trong lĩnh vực cơ khí chế tạo, thiết bị này được sử dụng rộng rãi để uốn, tạo hình các chi tiết từ tấm kim loại với độ đồng đều và độ lặp lại cao, đặc biệt phù hợp với các sản phẩm yêu cầu độ chính xác về kích thước và góc chấn. Các ngành công nghiệp như sản xuất tủ điện, thang máng cáp, linh kiện ô tô, thiết bị y tế, nội thất kim loại và kết cấu thép đều tận dụng khả năng của máy chấn CNC để tối ưu hóa năng suất và giảm thiểu chi phí nhân công.

5.1. Gia công kim loại tấm công nghiệp

Đây là ứng dụng phổ biến nhất, bao gồm việc sản xuất các chi tiết máy, khung sườn cho máy móc công nghiệp, các loại pát, bản mã, giá đỡ trong các kết cấu thép.

5.2. Sản xuất tủ điện, tủ điều khiển

Vỏ tủ điện, thang máng cáp, khay cáp đòi hỏi độ chính xác cao về kích thước và góc độ để có thể lắp ráp khít với nhau. Máy chấn CNC là công cụ lý tưởng để sản xuất hàng loạt các sản phẩm này với chất lượng đồng đều.

5.3. Ứng dụng trong lĩnh vực nội thất kim loại, cơ khí chính xác

Sản xuất khung bàn ghế, tủ kệ sắt, các chi tiết trang trí nội thất, vỏ thiết bị điện tử, thiết bị y tế… là những lĩnh vực đòi hỏi tính thẩm mỹ và độ chính xác cao mà máy chấn CNC có thể đáp ứng hoàn hảo. Ngoài ra, máy còn được ứng dụng rộng rãi trong ngành sản xuất ô tô (khung xe, vỏ xe), đóng tàu, xây dựng (cửa thép, mặt dựng, lam chắn nắng)…

6. Báo Giá Máy Chấn Tôn CNC Mới Nhất 2025

Giá của một chiếc máy chấn tôn CNC là một khoản đầu tư đáng kể và phụ thuộc vào rất nhiều yếu tố. Việc hiểu rõ các yếu tố này sẽ giúp doanh nghiệp lựa chọn được chiếc máy phù hợp nhất với ngân sách và nhu cầu sản xuất.

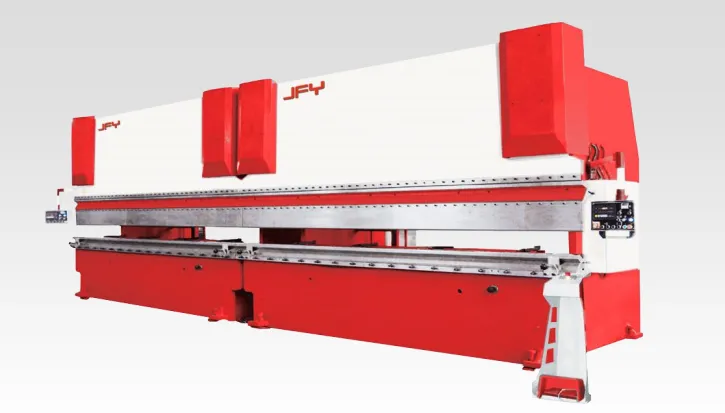

Máy chấn CNC khổ siêu lớn phục vụ chấn hàng dài

???? Xem thêm: Máy Chấn Tôn 6m: Giải Pháp Uốn Tôn Khổ Lớn Hiệu Quả

6.1. Các yếu tố ảnh hưởng đến giá máy chấn tôn

• Lực chấn (Tonnage) và Chiều dài chấn (Bending Length): Đây là hai yếu tố ảnh hưởng lớn nhất đến giá thành. Máy có lực chấn càng lớn và chiều dài chấn càng dài thì khung máy càng phải to, hệ thống thủy lực càng mạnh mẽ, và do đó giá càng cao.
• Thương hiệu và Xuất xứ: Các thương hiệu đến từ Nhật Bản (Amada), Châu Âu (Trumpf, Bystronic, LVD) thường có giá cao nhất, đi kèm với chất lượng và công nghệ hàng đầu. Các thương hiệu từ Thổ Nhĩ Kỳ (Durma, Ermaksan) và Trung Quốc (JFY, YAWEI) có mức giá cạnh tranh hơn, phù hợp với nhiều phân khúc đầu tư.
• Công nghệ (Thủy lực, Servo, Hybrid): Máy servo điện và hybrid thường đắt hơn máy thủy lực truyền thống.
• Bộ điều khiển và Số trục CNC: Bộ điều khiển từ các hãng danh tiếng như TJS90 (Trumpf), Delem (Hà Lan), Cybelec (Thụy Sĩ) sẽ có giá cao hơn. Máy càng nhiều trục điều khiển, khả năng gia công càng phức tạp thì giá càng tăng.
• Các tùy chọn đi kèm (Options): Hệ thống bù võng tự động, hệ thống kẹp dao nhanh, tay đỡ phôi, robot cấp phôi tự động… đều làm tăng chi phí đầu tư ban đầu nhưng có thể nâng cao năng suất về lâu dài.

6.2. Bảng giá tham khảo theo công suất và thương hiệu

Dưới đây là bảng giá tham khảo trên thị trường Việt Nam năm 2025. Mức giá này có thể thay đổi tùy thuộc vào các yếu tố đã nêu ở trên và chính sách của từng nhà cung cấp.

Bảng giá trên dựa vào dữ liệu tham khảo. Quý khách hàng cần tư vấn chính xác vui lòng liên hệ hotline: 0962 636 545 (Mr Duyệt)

6.3. Lưu ý khi lựa chọn máy phù hợp với ngân sách

• Xác định chính xác nhu cầu: Hãy tính toán lực chấn tối đa và chiều dài lớn nhất bạn cần gia công. Tránh đầu tư một chiếc máy quá lớn so với nhu cầu thực tế gây lãng phí.
• Cân nhắc tổng chi phí sở hữu (TCO): Đừng chỉ nhìn vào giá mua ban đầu. Hãy tính cả chi phí vận hành, bảo dưỡng, tiêu thụ điện năng và tuổi thọ của máy.
• Đừng bỏ qua máy đã qua sử dụng từ các thương hiệu uy tín: Đây có thể là một lựa chọn tốt nếu ngân sách hạn hẹp, nhưng cần kiểm tra kỹ lưỡng tình trạng máy và lịch sử bảo trì.

7. Gợi Ý Các Dòng Máy Chấn Tôn CNC Phù Hợp Cho Doanh Nghiệp

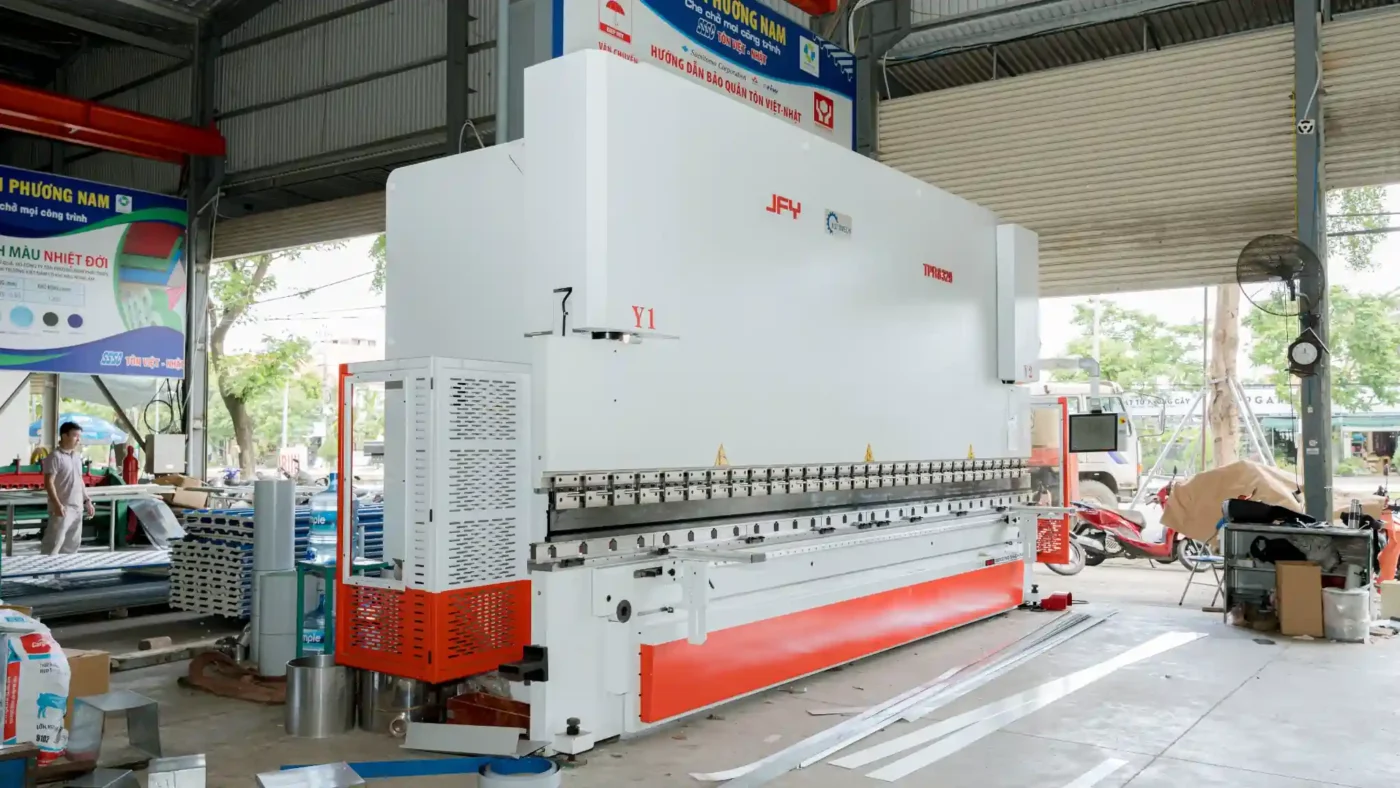

Máy chấn tôn 320T khổ 6000mm

7.1. Dòng máy phổ thông – chi phí đầu tư thấp

• Đối tượng: Các xưởng gia công nhỏ, mới thành lập, sản xuất các mặt hàng không yêu cầu độ phức tạp quá cao như tủ điện, thang máng cáp, nội thất đơn giản.
• Đặc điểm:
  • Thường là máy chấn thủy lực CNC 3+1 hoặc 4+1 trục.
  • Xuất xứ từ Trung Quốc hoặc Đài Loan với các thương hiệu đã được kiểm chứng.
  • Bộ điều khiển CNC chức năng cơ bản.
• Lợi ích: Chi phí đầu tư ban đầu thấp, thu hồi vốn nhanh, đáp ứng tốt các nhu cầu gia công cơ bản.

7.2. Dòng máy cao cấp – hiệu suất & độ chính xác tối ưu

• Đối tượng: Các doanh nghiệp lớn, các công ty có vốn đầu tư nước ngoài (FDI), các đơn vị gia công cho các ngành hàng không, ô tô, điện tử, sản phẩm xuất khẩu đòi hỏi tiêu chuẩn chất lượng khắt khe.
• Đặc điểm:
  • Máy chấn servo điện hoặc hybrid, nhiều trục (từ 6 trục trở lên).
  • Thương hiệu từ Nhật Bản, Đức, Thụy Sĩ.
  • Tích hợp các công nghệ tiên tiến nhất như đo góc tự động, bù võng thời gian thực, kết nối robot.
• Lợi ích: Năng suất và độ chính xác đỉnh cao, khả năng gia công các chi tiết phức tạp nhất, nâng tầm thương hiệu và năng lực cạnh tranh của doanh nghiệp.

7.3. So sánh tính năng giữa các mẫu máy tiêu biểu

8. Lựa Chọn Nhà Cung Cấp Máy Chấn Tôn Uy Tín

CÔNG TY CỔ PHẦN THIẾT BỊ VÀ GIẢI PHÁP CƠ KHÍ AUTOMECH

Automech khẳng định vị thế là đơn vị cung cấp máy móc và giải pháp công nghệ cơ khí hàng đầu tại Việt Nam. Chúng tôi tập trung vào việc phân phối các dòng máy chất lượng cao, đáp ứng tiêu chuẩn kỹ thuật khắt khe và phù hợp với nhiều lĩnh vực sản xuất. Điểm mạnh của Automech không chỉ nằm ở sản phẩm chính hãng, mà còn ở năng lực tư vấn chuyên sâu, hỗ trợ kỹ thuật tận tâm và quy trình hậu mãi bài bản. Với phương châm “Chất lượng tạo niềm tin – Giải pháp nâng tầm giá trị”, Automech luôn đồng hành cùng khách hàng trong hành trình hiện đại hóa dây chuyền và tối ưu hiệu suất sản xuất.

8.1. Tiêu chí đánh giá đơn vị cung cấp

• Pháp nhân rõ ràng và kinh nghiệm: Công ty có lịch sử hoạt động lâu năm, là đại lý phân phối chính thức của thương hiệu.
• Đội ngũ kỹ thuật chuyên môn cao: Có khả năng tư vấn sâu về kỹ thuật để giúp bạn chọn đúng máy, không chỉ bán hàng.
• Khách hàng tham khảo (Reference list): Yêu cầu danh sách các khách hàng đã lắp đặt máy tương tự để tham khảo, đánh giá.
• Cơ sở vật chất, showroom: Có showroom để xem và vận hành thử máy là một lợi thế lớn.

8.2. Dịch vụ hậu mãi và hỗ trợ kỹ thuật

• Chính sách bảo hành: Điều khoản bảo hành rõ ràng, thời gian bảo hành (thường là 1-2 năm).
• Lắp đặt và đào tạo: Quy trình lắp đặt chuyên nghiệp, chương trình đào tạo vận hành và bảo trì bài bản cho nhân viên của bạn.
• Kho phụ tùng thay thế: Nhà cung cấp có sẵn các phụ tùng tiêu hao và quan trọng để đáp ứng nhanh khi có sự cố, tránh làm gián đoạn sản xuất.
• Tốc độ phản hồi: Cam kết về thời gian có mặt của kỹ thuật viên khi máy gặp sự cố.

8.3. Những lưu ý khi ký kết hợp đồng mua máy

• Đọc kỹ các điều khoản: Đặc biệt là về phạm vi bảo hành, các trường hợp loại trừ, trách nhiệm của mỗi bên.
• Phụ lục hợp đồng: Liệt kê chi tiết cấu hình máy, các tùy chọn đi kèm, thương hiệu của từng bộ phận chính (bộ điều khiển, hệ thống thủy lực, động cơ…).
• Tiến độ thanh toán và giao hàng: Thỏa thuận rõ ràng các mốc thanh toán gắn liền với tiến độ giao hàng, lắp đặt và nghiệm thu.
• Biên bản nghiệm thu: Phải có các tiêu chí rõ ràng để nghiệm thu máy, ví dụ như chấn thử sản phẩm mẫu của khách hàng đạt yêu cầu.
