Cấu Tạo Máy Phay CNC: Hướng Dẫn Chi Tiết Cho Gia Công Chính Xác
Máy phay CNC là trụ cột trong ngành cơ khí hiện đại, mang lại độ chính xác và hiệu suất vượt trội trong gia công các chi tiết phức tạp. Việc hiểu rõ cấu tạo máy phay CNC không chỉ giúp tối ưu hóa vận hành mà còn hỗ trợ bảo trì, sửa chữa, và nâng cao tuổi thọ thiết bị. Bài viết này cung cấp phân tích chi tiết về cấu tạo máy phay CNC, từ khái niệm, nguyên lý hoạt động, đến ứng dụng thực tế và kinh nghiệm kiểm tra máy, đảm bảo nội dung chuẩn SEO, hấp dẫn và chuyên sâu với mật độ từ khóa “cấu tạo máy phay CNC” khoảng 1%.
1. Máy Phay CNC Là Gì?
1.1 Khái Niệm Máy Phay CNC
Máy phay CNC (Computer Numerical Control) là thiết bị gia công cơ khí tiên tiến, sử dụng hệ thống điều khiển số bằng máy tính để thực hiện các thao tác cắt gọt, khoan, phay rãnh, phay mặt trên các vật liệu như kim loại, nhựa, composite, hoặc gỗ. Cấu tạo máy phay CNC được thiết kế để tự động hóa quy trình gia công, đảm bảo độ chính xác cao, giảm thiểu sai sót do con người và tăng năng suất sản xuất. Máy phay CNC phù hợp cho các ngành công nghiệp như hàng không, ô tô, sản xuất khuôn mẫu, và chế tạo linh kiện chính xác.

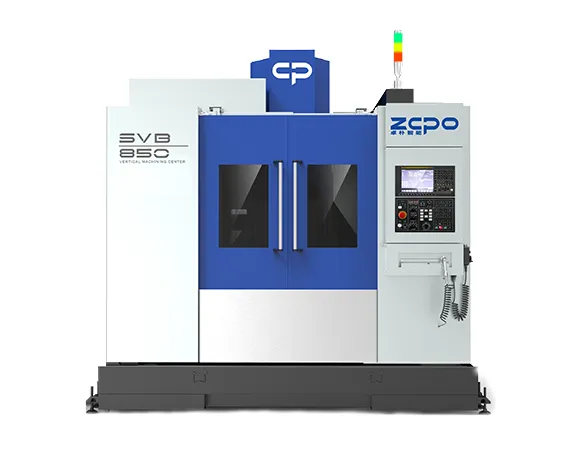

Máy phay CNC – Thiết bị gia công chính xác quan trọng nhất trong xưởng sản xuất cơ khí
1.2 Nguyên Lý Hoạt Động của Máy Phay CNC
Nguyên lý hoạt động của máy phay CNC dựa trên việc chuyển đổi các bản vẽ kỹ thuật số (CAD) thành lệnh G-code và M-code thông qua phần mềm CAM. Các lệnh này được gửi đến hệ thống điều khiển CNC, nơi điều phối chuyển động của dao cụ và phôi theo các trục tọa độ X, Y, Z hoặc nhiều trục hơn. Cấu tạo máy phay CNC tích hợp động cơ servo hoặc động cơ bước để đảm bảo chuyển động chính xác, đồng bộ, với sai số chỉ vài micromet. Hệ thống điều khiển giám sát toàn bộ quá trình, từ tốc độ quay trục chính đến vị trí bàn máy, đảm bảo gia công đúng theo thiết kế.
1.3 Lịch Sử Phát Triển Máy Phay CNC
Máy phay CNC bắt nguồn từ công nghệ điều khiển số (NC) được phát triển tại Viện Công nghệ Massachusetts (MIT) vào thập niên 1940, chủ yếu phục vụ ngành hàng không. Đến thập niên 1970, sự ra đời của máy tính cá nhân đã nâng cấp NC thành CNC, tích hợp khả năng lập trình phức tạp và giao diện thân thiện. Cấu tạo máy phay CNC hiện đại ngày nay sử dụng các hệ thống điều khiển tiên tiến như Fanuc, Siemens, hoặc Heidenhain, cho phép gia công các chi tiết phức tạp với tốc độ và độ chính xác cao, trở thành công cụ không thể thiếu trong sản xuất công nghiệp.
2. Tổng Quan Cấu Tạo Máy Phay CNC
2.1 Các Bộ Phận Chính
Cấu tạo máy phay CNC bao gồm các bộ phận cốt lõi: thân máy (base), trục chính (spindle), bàn máy (table), hệ thống dẫn hướng và vitme, hệ thống dao cụ và thay dao tự động (ATC), hệ thống điều khiển CNC, hệ thống thủy lực/khí nén, hệ thống làm mát và bôi trơn, cùng hệ thống che chắn bảo vệ. Mỗi bộ phận đóng vai trò quan trọng, phối hợp chặt chẽ để đảm bảo hiệu suất gia công.
2.2 Nguyên Lý Phối Hợp Giữa Các Bộ Phận
Trong cấu tạo máy phay CNC, các bộ phận hoạt động đồng bộ dưới sự điều khiển của hệ thống CNC. Thân máy cung cấp độ cứng vững, trục chính quay dao cụ với tốc độ cao, bàn máy di chuyển phôi theo các trục, hệ thống dẫn hướng và vitme đảm bảo chuyển động chính xác, trong khi hệ thống làm mát giảm nhiệt độ và ma sát. Hệ thống điều khiển CNC nhận lệnh, phân tích và điều phối các bộ phận để thực hiện gia công theo đúng bản vẽ kỹ thuật.

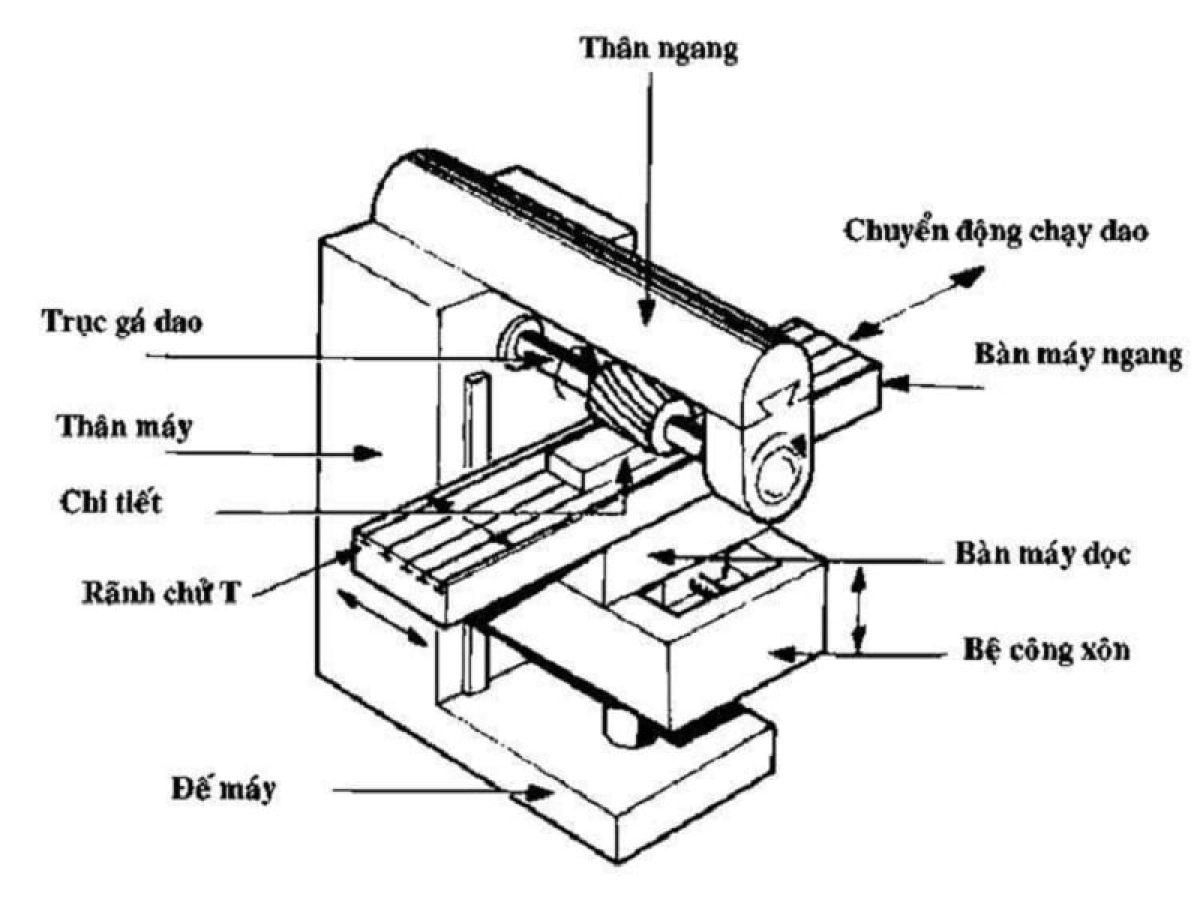

Các bộ phận chính trong cấu tạo máy phay CNC
2.3 Vai Trò Từng Bộ Phận Trong Quá Trình Phay CNC
- Thân máy: Là nền tảng chịu lực, đảm bảo độ ổn định và giảm rung động khi gia công.
- Trục chính: Tạo lực quay cho dao cụ, quyết định tốc độ và chất lượng cắt gọt.
- Bàn máy: Giữ phôi và di chuyển theo các trục để định vị chính xác.
- Hệ thống dẫn hướng và vitme: Đảm bảo chuyển động mượt mà, chính xác.
- Hệ thống dao cụ và ATC: Thực hiện cắt gọt và thay dao nhanh chóng.
- Hệ thống điều khiển CNC: Xử lý lệnh, điều phối hoạt động.
- Hệ thống thủy lực/khí nén: Hỗ trợ kẹp phôi, thay dao.
- Hệ thống làm mát/bôi trơn: Giảm nhiệt, ma sát, tăng tuổi thọ dao cụ.
- Hệ thống che chắn: Bảo vệ người vận hành và máy móc khỏi phoi, bụi.
3. Chi Tiết Cấu Tạo Từng Bộ Phận Quan Trọng Trên Máy Phay CNC
3.1 Thân Máy (Body/Base)
Thân máy là bộ khung chính trong cấu tạo máy phay CNC, thường được chế tạo từ gang đúc hoặc thép hợp kim để đảm bảo độ cứng vững và chịu được lực cắt lớn. Thân máy được thiết kế với kết cấu tối ưu, phân tán lực rung và hấp thụ chấn động, giúp duy trì độ chính xác trong suốt quá trình gia công. Một số máy cao cấp sử dụng thân máy đúc nguyên khối để tăng độ bền và ổn định.

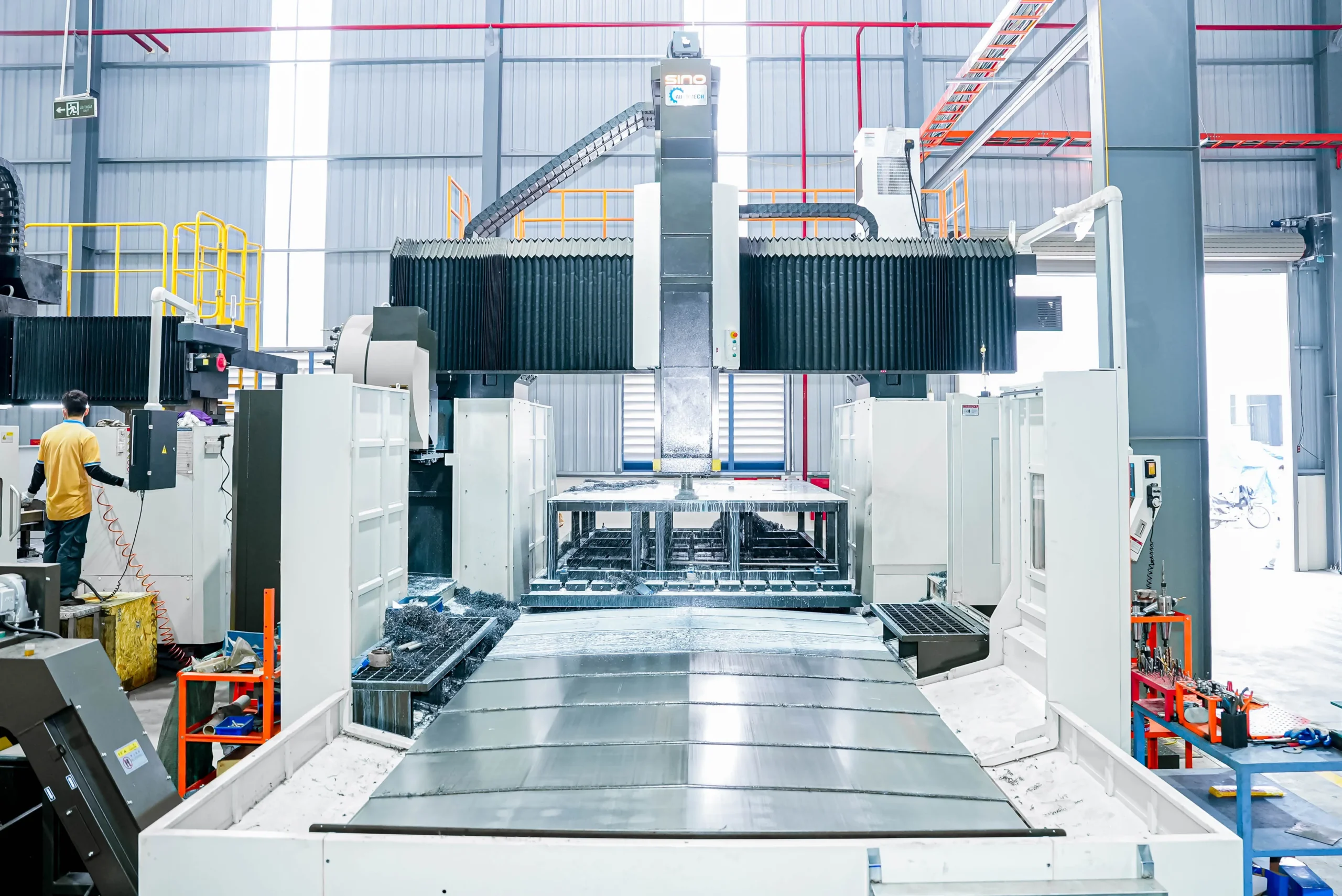

Thân máy là bộ khung chính trong cấu tạo máy phay CNC
3.2 Trục Chính (Spindle)
Trục chính là bộ phận quan trọng, truyền lực quay từ động cơ đến dao cụ. Được trang bị động cơ công suất cao, trục chính có thể đạt tốc độ từ 5.000 đến 20.000 vòng/phút, tùy thuộc vào loại máy và ứng dụng. Vòng bi chính xác cao trong trục chính đảm bảo độ ổn định, giảm rung lắc. Một số máy phay CNC hiện đại còn tích hợp cảm biến đo nhiệt độ và độ rung để bảo vệ trục chính.
Trục chính máy phay CNC
3.3 Bàn Máy (Table)
Bàn máy là nơi cố định phôi gia công, thường được trang bị rãnh T (T-slots) để gắn đồ gá hoặc kẹp phôi. Trong cấu tạo máy phay CNC, bàn máy có thể di chuyển tuyến tính theo các trục X, Y hoặc xoay trong các máy 4, 5 trục. Bàn máy được làm từ vật liệu cứng như thép hoặc hợp kim để chịu lực và đảm bảo độ phẳng.

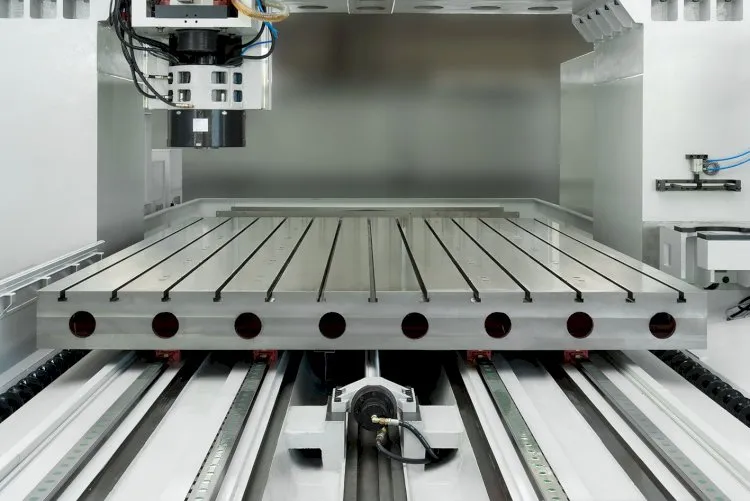

Bàn máy phay CNC
3.4 Hệ Thống Dẫn Hướng và Vitme
Hệ thống dẫn hướng (thanh trượt tuyến tính hoặc ray dẫn hướng) và vitme bi là yếu tố quyết định độ chính xác chuyển động trong cấu tạo máy phay CNC. Thanh dẫn hướng giảm ma sát, đảm bảo chuyển động mượt mà, trong khi vitme bi chuyển đổi chuyển động quay thành chuyển động tuyến tính với độ chính xác cao. Các máy hiện đại sử dụng vitme bi có độ cứng cao và lớp phủ chống mài mòn.
3.5 Hệ Thống Dao Cụ và Thay Dao Tự Động (ATC)
Hệ thống dao cụ bao gồm các loại dao phay như dao mặt đầu, dao ngón, dao cầu, được lựa chọn dựa trên vật liệu phôi và yêu cầu gia công. Hệ thống thay dao tự động (ATC) trong cấu tạo máy phay CNC cho phép thay dao nhanh chóng trong vài giây, giảm thời gian ngừng máy và tăng năng suất. ATC thường bao gồm một băng dao (tool magazine) chứa nhiều dao cụ khác nhau.
Hệ thống thay dao tự động (ATC) trong cấu tạo máy phay CNC
3.6 Hệ Thống Điều Khiển CNC (Controller)
Hệ thống điều khiển CNC là “bộ não” của máy, bao gồm bộ vi xử lý, phần mềm, và giao diện người dùng (màn hình, bàn phím). Các hệ điều khiển phổ biến như Fanuc, Siemens, hoặc Heidenhain cho phép lập trình phức tạp, theo dõi thời gian thực, và tích hợp với phần mềm CAD/CAM. Hệ thống này quyết định hiệu quả và độ chính xác của toàn bộ cấu tạo máy phay CNC.

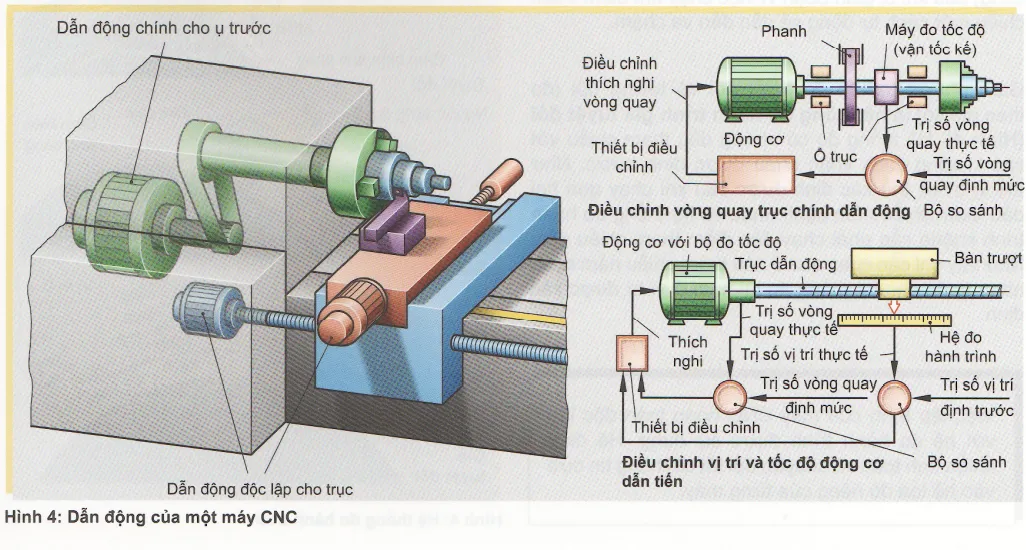

Hệ thống điều khiển CNC là “bộ não” của máy phay CNC
3.7 Hệ Thống Thủy Lực, Khí Nén
Hệ thống thủy lực và khí nén hỗ trợ các thao tác như kẹp phôi, thay dao tự động, hoặc điều chỉnh vị trí bàn máy. Hệ thống này sử dụng bơm thủy lực, van điều khiển, và xi-lanh để tạo lực mạnh mẽ, ổn định. Trong cấu tạo máy phay CNC, hệ thống thủy lực/khí nén đảm bảo các bộ phận chuyển động mượt mà và an toàn.
3.8 Hệ Thống Làm Mát, Bôi Trơn
Hệ thống làm mát sử dụng dung dịch làm mát (coolant) để giảm nhiệt độ dao cụ và phôi, ngăn ngừa biến dạng nhiệt và kéo dài tuổi thọ dao. Hệ thống bôi trơn cung cấp dầu hoặc mỡ cho các bộ phận chuyển động như vitme, thanh dẫn hướng, giảm ma sát và mài mòn. Một số máy phay CNC hiện đại tích hợp hệ thống làm mát phun sương (mist cooling) để tối ưu hóa hiệu quả.
3.9 Hệ Thống Che Chắn, Bảo Vệ
Hệ thống che chắn bao gồm các tấm chắn kim loại hoặc nhựa trong suốt, bảo vệ người vận hành khỏi phoi kim loại, dung dịch làm mát, và tiếng ồn. Hệ thống này cũng ngăn bụi, mảnh vụn xâm nhập vào các bộ phận quan trọng như trục chính hoặc vitme, đảm bảo độ bền cho cấu tạo máy phay CNC.
??? Video: Khám phá dàn máy phay CNC siêu khủng tại nhà máy Automech
4. Hệ Thống Điều Khiển CNC – Bộ Não của Máy Phay CNC
4.1 Thành Phần Hệ Điều Khiển CNC
Hệ thống điều khiển CNC bao gồm:
- Bộ vi xử lý: Xử lý lệnh G-code, tính toán quỹ đạo chuyển động.
- Phần mềm điều khiển: Hỗ trợ lập trình, mô phỏng gia công, và giao tiếp với người dùng.
- Bộ nhớ: Lưu trữ chương trình gia công và thông số máy.
- Giao diện người dùng: Màn hình LCD, bàn phím, hoặc màn hình cảm ứng để nhập liệu và theo dõi.
4.2 Chức Năng và Vai Trò
Hệ thống điều khiển CNC trong cấu tạo máy phay CNC nhận lệnh từ phần mềm CAD/CAM, chuyển thành tín hiệu điều khiển động cơ servo hoặc động cơ bước. Nó giám sát tốc độ, vị trí, và lực cắt, đảm bảo gia công chính xác. Hệ thống này cũng hỗ trợ chẩn đoán lỗi và tích hợp với các công nghệ như IoT để theo dõi từ xa.
4.3 Cách Nhận Lệnh và Điều Khiển Chuyển Động
Lệnh G-code được nhập qua USB, mạng, hoặc trực tiếp trên giao diện máy. Bộ điều khiển phân tích lệnh, tính toán quỹ đạo chuyển động, và gửi tín hiệu đến các động cơ servo. Hệ thống phản hồi (feedback system) sử dụng encoder để kiểm tra vị trí thực tế, đảm bảo sai số tối thiểu.
5. Phân Loại Cấu Tạo Máy Phay CNC Theo Số Trục
5.1 Máy Phay CNC 3 Trục
Máy phay CNC 3 trục di chuyển theo các hướng X (ngang), Y (dọc), Z (lên/xuống), phù hợp cho gia công các chi tiết đơn giản như tấm phẳng, rãnh, hoặc lỗ. Cấu tạo máy phay CNC 3 trục đơn giản, chi phí thấp, và dễ vận hành, được sử dụng rộng rãi trong các xưởng cơ khí nhỏ.

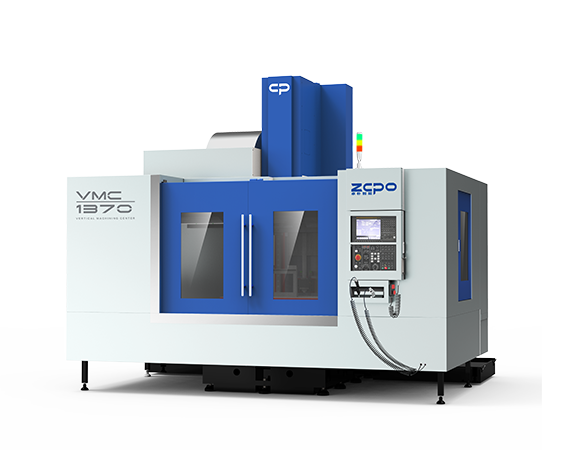

Máy phay CNC 3 trục – Giải pháp gia công chính xác, tiết kiệm
5.2 Máy Phay CNC 4 Trục
Máy 4 trục bổ sung một trục xoay (thường là trục A, xoay quanh trục X), cho phép gia công các chi tiết phức tạp hơn như bánh răng, trục cam, hoặc các bề mặt cong. Cấu tạo máy phay CNC 4 trục tích hợp bàn xoay hoặc đầu xoay để tăng tính linh hoạt.
5.3 Máy Phay CNC 5 Trục
Máy 5 trục có thêm hai trục xoay (A, B hoặc A, C), cho phép gia công các chi tiết phức tạp như cánh turbine, khuôn mẫu, hoặc linh kiện hàng không. Cấu tạo máy phay CNC 5 trục yêu cầu hệ thống điều khiển phức tạp hơn và động cơ servo chính xác cao.
5.4 Máy Phay CNC 6 Trục
Máy 6 trục hiếm gặp, thường được sử dụng trong các ứng dụng siêu phức tạp như chế tạo linh kiện hàng không vũ trụ hoặc y tế. Cấu tạo máy phay CNC 6 trục bao gồm một trục phụ bổ sung, cung cấp khả năng gia công đa hướng với độ chính xác cực cao.

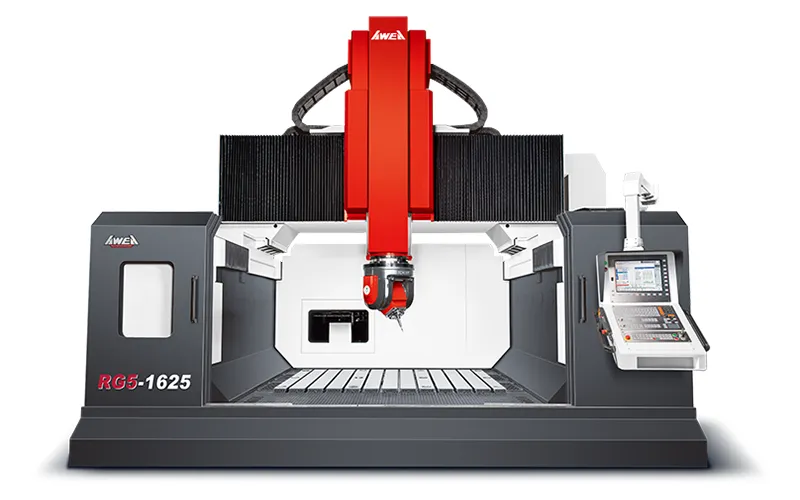

Máy phay CNC ̀5 trục – Giải pháp gia công cơ khi siêu chính xác
6. Sơ Đồ Cấu Tạo Máy Phay CNC
6.1 Sơ Đồ Bố Trí Các Bộ Phận
Trong cấu tạo máy phay CNC, thân máy nằm ở dưới cùng, tạo nền tảng vững chắc. Trục chính được đặt ở phía trên, gắn với dao cụ. Bàn máy nằm ở giữa, di chuyển theo các trục X, Y, Z. Hệ thống dẫn hướng và vitme được bố trí dọc theo các trục, trong khi hệ thống điều khiển CNC thường đặt ở phía trước máy để dễ thao tác. Hệ thống làm mát và thủy lực được tích hợp xung quanh, kết nối với các bộ phận chính.
6.2 Luồng Chuyển Động Trong Máy Phay CNC
Luồng chuyển động bắt đầu từ hệ thống điều khiển CNC, nhận lệnh G-code và gửi tín hiệu đến động cơ servo. Động cơ điều khiển vitme bi, làm di chuyển bàn máy hoặc trục chính theo các trục tọa độ. Hệ thống phản hồi liên tục giám sát vị trí để đảm bảo độ chính xác.
6.3 Cách Phối Hợp Giữa Các Trục
Các trục trong cấu tạo máy phay CNC phối hợp theo lệnh G-code, có thể chuyển động đồng thời (đối với gia công 3D phức tạp) hoặc tuần tự (đối với gia công đơn giản). Hệ thống điều khiển đảm bảo các trục hoạt động đồng bộ, tránh va chạm và đảm bảo chất lượng bề mặt gia công.
7. Ứng Dụng Thực Tế Từ Việc Hiểu Rõ Cấu Tạo Máy Phay CNC
7.1 Lập Trình Vận Hành Máy Chính Xác Hơn
Hiểu cấu tạo máy phay CNC giúp lập trình viên tối ưu hóa G-code, chọn đúng thông số cắt (tốc độ trục chính, tốc độ tiến dao), giảm thời gian gia công và tăng độ chính xác. Ví dụ, biết giới hạn tốc độ trục chính giúp tránh hỏng dao cụ.
7.2 Bảo Trì, Sửa Chữa, Vệ Sinh Máy Đúng Cách
Kiến thức về cấu tạo máy phay CNC cho phép kỹ thuật viên xác định lỗi nhanh chóng, vệ sinh đúng các bộ phận như thanh dẫn hướng, vitme, hoặc hệ thống làm mát. Ví dụ, làm sạch phoi kim loại trong rãnh T của bàn máy giúp tránh kẹt phôi.
7.3 Tăng Tuổi Thọ Thiết Bị
Bảo trì định kỳ các bộ phận như bôi trơn vitme, thay dầu thủy lực, hoặc kiểm tra vòng bi trục chính giúp kéo dài tuổi thọ máy. Hiểu cấu tạo máy phay CNC đảm bảo các bộ phận được chăm sóc đúng cách, tránh hỏng hóc lớn.
7.4 Đảm Bảo Độ Chính Xác Gia Công
Hiểu rõ cấu tạo máy phay CNC giúp điều chỉnh các thông số như độ căng dây đai trục chính, khe hở vitme, hoặc áp suất làm mát, từ đó giảm sai số gia công và đảm bảo chất lượng sản phẩm.
8. Những Lỗi Thường Gặp Liên Quan Đến Cấu Tạo Máy Phay CNC
8.1 Lỗi Hệ Thống Thủy Lực
Rò rỉ dầu, áp suất thấp, hoặc bơm thủy lực hỏng có thể làm giảm lực kẹp phôi hoặc hiệu suất thay dao. Nguyên nhân thường do vòng đệm mòn hoặc dầu thủy lực nhiễm bẩn.
8.2 Lỗi Trục Chính, Ổ Trục
Vòng bi trục chính mòn hoặc trục chính mất cân bằng gây rung động, làm giảm độ chính xác và chất lượng bề mặt gia công. Lỗi này thường xuất hiện sau thời gian dài sử dụng mà không bảo trì.
???? Video: 7 lưu ý an toàn khi sử dụng máy phay CNC giúp đảm bảo chất lượng máy tốt nhất
8.3 Lỗi Bàn Máy, Vitme
Vitme bi mòn hoặc bàn máy lệch do khe hở lớn có thể gây sai số chuyển động, làm hỏng chi tiết gia công. Nguyên nhân thường là do thiếu bôi trơn hoặc phoi kim loại tích tụ.
8.4 Lỗi Hệ Thống Làm Mát
Bơm làm mát yếu, đường ống tắc, hoặc dung dịch làm mát kém chất lượng dẫn đến nhiệt độ cao, làm hỏng dao cụ và phôi. Lỗi này ảnh hưởng trực tiếp đến độ bền của cấu tạo máy phay CNC.
8.5 Cách Khắc Phục và Phòng Tránh
- Kiểm tra và thay dầu thủy lực định kỳ, đảm bảo không có tạp chất.
- Thay thế vòng bi trục chính và bôi trơn vitme bi thường xuyên.
- Sử dụng dung dịch làm mát chất lượng cao, vệ sinh đường ống làm mát.
- Lên lịch bảo trì định kỳ, kiểm tra toàn bộ cấu tạo máy phay CNC để phát hiện sớm vấn đề.
9. Kinh Nghiệm Kiểm Tra Máy Phay CNC Trước Khi Mua Dựa Vào Cấu Tạo
9.1 Kiểm Tra Độ Cứng Vững Thân Máy
Kiểm tra vật liệu thân máy (gang đúc chất lượng cao), độ dày, và khả năng chống rung. Gõ nhẹ vào thân máy để kiểm tra tiếng vang, đảm bảo không có vết nứt hoặc khuyết tật.
Cần kiểm tra và vận hành máy phay CNC thật kỹ trước khi mua
9.2 Kiểm Tra Trục Chính và Bàn Máy
Chạy thử trục chính ở tốc độ tối đa, lắng nghe tiếng ồn và kiểm tra độ rung. Kiểm tra bàn máy có rãnh T chắc chắn, bề mặt phẳng, và di chuyển mượt mà theo các trục.
9.3 Kiểm Tra Hệ Thống Dẫn Hướng, Vitme
Kiểm tra độ mượt của thanh dẫn hướng và vitme bi bằng cách di chuyển bàn máy bằng tay hoặc chạy thử chương trình đơn giản. Đảm bảo không có khe hở hoặc tiếng kêu bất thường.
9.4 Kiểm Tra Hệ Thống Điện và Điều Khiển
Kiểm tra giao diện điều khiển, tốc độ xử lý lệnh, và độ ổn định của hệ thống điện. Chạy thử một chương trình G-code mẫu để xác minh khả năng phản hồi của hệ thống điều khiển.
10. Kết Luận
10.1 Tầm Quan Trọng Của Việc Hiểu Cấu Tạo Máy Phay CNC
Hiểu rõ cấu tạo máy phay CNC là yếu tố then chốt để vận hành hiệu quả, bảo trì đúng cách, và tối ưu hóa độ chính xác gia công. Kiến thức này giúp giảm thiểu lỗi, tăng năng suất, và kéo dài tuổi thọ máy, mang lại lợi ích kinh tế lâu dài cho doanh nghiệp.
10.2 Lời Khuyên Khi Lựa Chọn, Vận Hành và Bảo Trì Máy Phay CNC
- Lựa chọn máy: Ưu tiên các thương hiệu uy tín như Haas, Mazak, DMG Mori, đảm bảo chất lượng và dịch vụ hậu mãi tốt.
- Vận hành: Đào tạo nhân viên về lập trình G-code, cách sử dụng hệ thống điều khiển, và quy trình an toàn khi vận hành.
- Bảo trì: Lên lịch bảo dưỡng định kỳ, kiểm tra các bộ phận quan trọng như trục chính, vitme, hệ thống làm mát, và thay thế linh kiện kịp thời để tránh hỏng hóc lớn.
