YADON J76 – MÁY DẬP 2 ĐIỂM TỐC ĐỘ CAO VÀ CHÍNH XÁC

Th3 29,2024
Tác giả: Cao Ba Thang

Máy dập Yadon J76 là một trong số những máy dập tốc độ cao và chính xác cao được sử dụng phổ biến trong các nhà máy sản xuất công nghệ cao như Điều hòa, biến áp, roto, stator …

J76 chủ yếu được kết hợp với dây chuyền cấp phôi tự động ( Blanking line) để đạt được hiệu suất cao nhất.

HÌNH ẢNH MÁY DẬP YADON J76

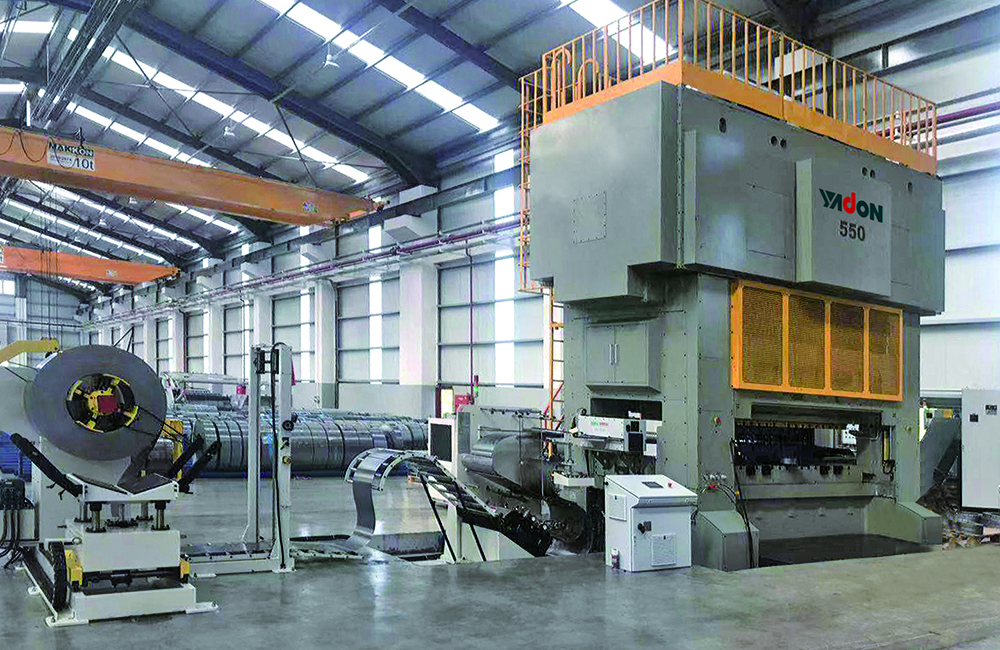

Máy dập Yadon J76

Máy dập Blanking Yadon J76-550

Máy dập Yadon J76-750

   Máy dập Blanking Yadon J76-750

Máy dập Yadon J76

ĐẶC TRƯNG CỦA MÁY DẬP YADON J76

  • Cấu trúc tách biệt và khung gang có độ cứng cao.
  • Tay quay bằng thép hợp kim lệch tâm cường độ cao.
  • Cơ cấu đỡ tay quay bốn điểm (80-400T).
  • Quá trình dập được dẫn hướng bởi ống lót pít tông ổ bi không có khe hở tuyến tính.
  • Độ rung thấp và tiếng ồn thấp.
  • Mô-men xoắn lớn, quán tính thấp, bộ phanh ly hợp khí nén.
  • Thiết bị khóa thủy lực cho thanh điều chỉnh, đảm bảo độ chính xác của điểm chết dưới.
  • Hệ thống bôi trơn cưỡng bức, hệ thống điều khiển nhiệt độ tự động và sử dụng công nghệ bù nhiệt để điều khiển vị trí điểm chết dưới với độ chính xác cao.
  • Bộ điều khiển cam có thể lập trình.
  • Màn hình điều khiển cảm ứng.

THÔNG SỐ KỸ THUẬT MÁY DẬP YADON J76

Thông số làm việc

技术参数          型号

名称         Technical Data            Model

Items

J76-80 J76-125E J76-200E J76-300E J76-300L J76-350 J76-400 J76-550 J76-750
公称力

Nominal Pressure



KN

800 1250 2000 3000 3000 3500 4000 5500 7500
公称力行程

Nominal Pressure Stroke



mm

2 3 3 3 3 3 3 1.6 1.6
滑块行程

Stroke of Slide



mm

30 30 30 30 30 30 30 40 45
行程次数

Stroke



S.P.M

140~550 130~400 120~400 110~350 110~350 110~350 110~280 80~200 75~160
最大装模高度Max.Die Set Height

mm

380 400 420 480 500 520 530 550 600
装模高度调节量

Die Height Adjustment



mm

50 50 50 50 50 50 50 100 100


立柱间距离Distance Between Uprights

左右L-R

mm

1140 1340 1740 2140 2340 2440 2820 3080 3350
前后F-B

mm

320 400 400 470 470 470 580 1050 1000


滑块底面

Bottom Size of Slide

左右L-R

mm

1100 1300 1700 2100 2300 2400 2800 3050 3300
前后F-B

mm

500 600 650 750 750 900 1000 1400 1400




工作台板Size of Table

左右L-R

mm

1100 1300 1700 2100 2300 2400 2800 3050 3300
前后F-B

mm

750 850 950 1000 1000 1000 1200 1500 1500
主电机功率

Main Motor Power



KW

22 22 37 45 45 55 75 75 90

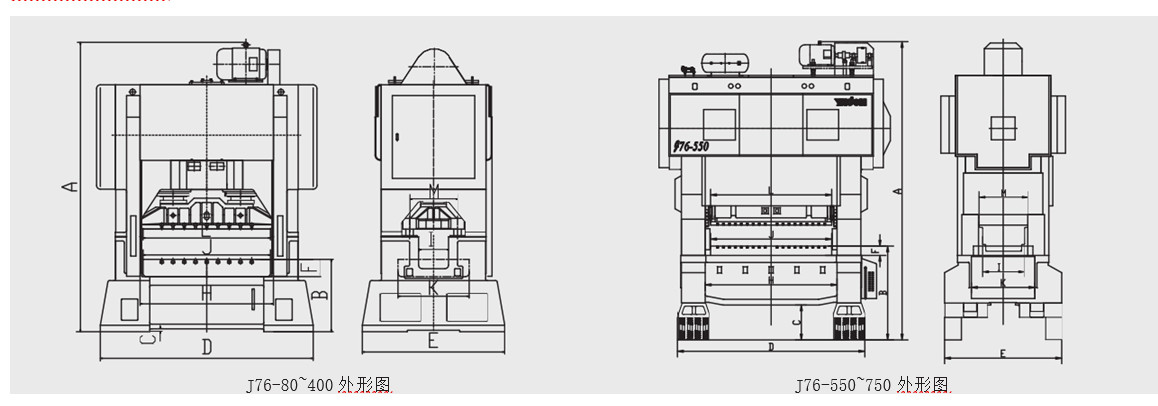

Kích thước lắp đặtKích thước lắp đặt Yadon J76

技术参数          型号名称          Technical Data          Model

Items

J76-80 J76-125E J76-200E J76-300E J76-300L J76-350 J76-400 J76-550 J76-750
总高度(A) Total Height mm 3425 3700 4100 4920 5050 5250 5500 7785 8500


工作高度(B) Work Height





mm

895 1035 1035 1100 1100 1100 1100 900 1000
不含减震垫高度 通过地基下沉方式
下料开口高度(C) Bait Opening Height mm 150 175
冲床长度(D) Length mm 2000 2340 2560 3060 3260 3360 3860 4720 4980
冲床宽度(E) Width mm 1500 1560 1840 2000 2000 2000 2200 2950 2820
工作台板高度(F) Height of Bolster mm 140 160 200 210 210 220 230 250 260
立柱间距(H)

Distance Between Uprights

mm 1140 1340 1740 2140 2340 2440 2820 3080 3350
立柱间距(I)

Distance Between Uprights

mm 320 400 400 470 470 470 580 1000 1000
工作台长度(J) Length of Bolster mm 1100 1300 1700 2100 2300 2400 2800 3050 3300
工作台宽度(K) Width of Bolster mm 750 850 950 1000 1000 1000 1200 1500 1500
滑块底面长度(L) Length of Slide Bottom mm 1100 1300 1700 2100 2300 2400 2800 3050 3300
滑块底面宽度(M) Width of Slide Bottom mm 500 600 650 750 750 900 1000 1400 1400
