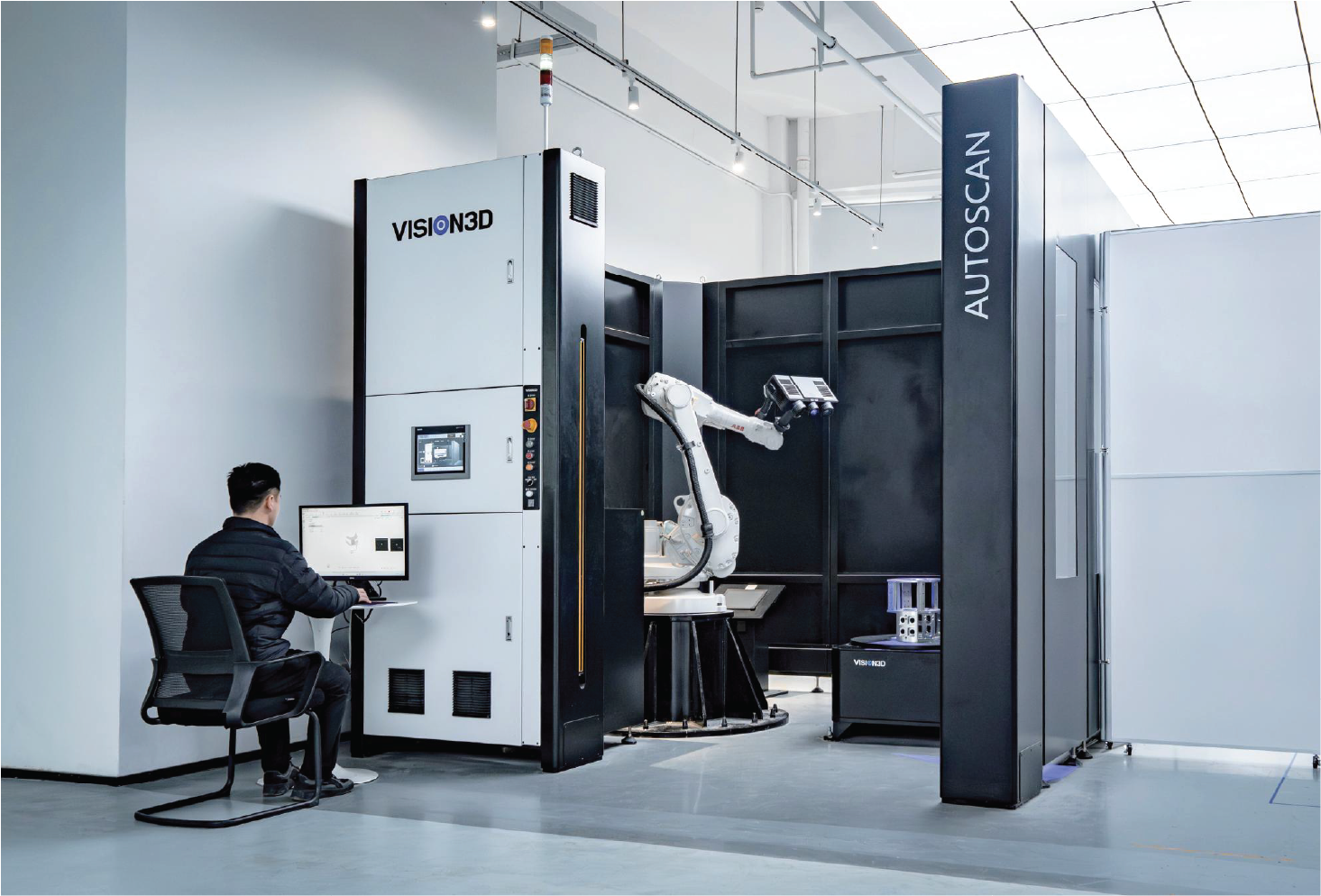

Vision 3D Inspection – Vận Hành Trạm AutoScan Tích Hợp Robot ABB

1. Trạm Vision 3D Inspection là gì?

Trạm Vision 3D Inspection là hệ thống đo kiểm ba chiều (3D metrology) ứng dụng công nghệ quét ánh sáng cấu trúc (structured blue light) và xử lý dữ liệu bằng trí tuệ nhân tạo, cho phép số hóa toàn bộ bề mặt chi tiết cơ khí thành dữ liệu đám mây điểm (point cloud) để so sánh trực tiếp với bản vẽ CAD gốc. Đây là tên gọi trạm trình diễn công nghệ mà Automech giới thiệu tại FBC ASEAN 2026, gồm hai thiết bị đại diện cho hai cấp độ ứng dụng: máy quét 3D cầm tay VScan S34 và trạm robot scan tự động AutoScan 500.

Về bản chất kỹ thuật, đây là một dạng máy đo tọa độ quang học (optical CMM) không tiếp xúc, khác với máy đo tọa độ ba chiều truyền thống (Coordinate Measuring Machine – CMM) vốn sử dụng đầu dò cơ khí tiếp xúc trực tiếp lên bề mặt chi tiết. Nhờ không tiếp xúc, hệ thống có thể số hóa toàn bộ bề mặt phức tạp trong vài giây đến vài phút, thay vì đo từng điểm rời rạc như CMM truyền thống.

Đối với kỹ sư cơ khí và quản lý chất lượng (QC/QA) trong ngành gia công CNC, khuôn mẫu, và công nghiệp hỗ trợ ô tô, việc hiểu rõ nguyên lý, độ chính xác và giới hạn ứng dụng của công nghệ này là điều kiện tiên quyết trước khi quyết định đầu tư, bởi chi phí một hệ thống đo 3D không nhỏ và cần phù hợp với đặc thù sản phẩm của từng nhà máy.

1.1. Vai trò của công nghệ đo kiểm 3D trong sản xuất hiện đại

Trong dây chuyền sản xuất cơ khí chính xác, khâu đo kiểm kích thước truyền thống thường chiếm tỷ trọng thời gian đáng kể trong toàn bộ quy trình kiểm soát chất lượng, đặc biệt với các chi tiết có biên dạng tự do (free-form surface) như cánh tuabin, khuôn dập, hoặc bề mặt cong phức tạp mà thước cặp, panme hay dưỡng kiểm không thể đánh giá đầy đủ. Phương pháp đo truyền thống cũng phụ thuộc nhiều vào kinh nghiệm người vận hành, khó lưu trữ dữ liệu số và không hỗ trợ phân tích sai lệch trên toàn bộ bề mặt (full-field deviation analysis).

Công nghệ đo kiểm 3D giải quyết trực tiếp các điểm nghẽn này bằng cách số hóa toàn bộ hình học chi tiết trong một hoặc vài lần quét, tạo ra bản đồ sai lệch màu (color deviation map) trực quan giữa dữ liệu thực tế và mô hình CAD thiết kế. Đây là nền tảng kỹ thuật cho ba xu hướng lớn đang diễn ra trong ngành cơ khí chế tạo Việt Nam

Kiểm soát chất lượng 100% (thay vì lấy mẫu xác suất), số hóa hồ sơ chất lượng phục vụ truy xuất nguồn gốc theo yêu cầu của khách hàng OEM, và Reverse Engineering – dựng lại bản vẽ kỹ thuật từ chi tiết thực tế khi không còn tài liệu gốc.

Theo kinh nghiệm triển khai thực tế tại các nhà máy gia công cơ khí và khuôn mẫu, việc chuyển từ đo thủ công sang đo kiểm 3D quang học không có nghĩa là thay thế hoàn toàn CMM tiếp xúc truyền thống, mà thường được triển khai song song: CMM tiếp xúc dùng cho các kích thước dung sai cực hẹp (dưới 0,01mm) trên các đặc trưng hình học đơn giản (lỗ, mặt phẳng, trục), trong khi máy quét 3D quang học đảm nhiệm việc kiểm tra toàn bộ biên dạng bề mặt phức tạp với tốc độ nhanh hơn nhiều lần.

1.2. Nguyên lý hoạt động của hệ thống Vision 3D Inspection

Hệ thống hoạt động dựa trên nguyên lý tam giác lượng quang học (optical triangulation) kết hợp ánh sáng cấu trúc dạng laser xanh (blue structured light). Quy trình xử lý dữ liệu diễn ra qua bốn bước kỹ thuật chính:

•     Chiếu sáng cấu trúc: các dải laser xanh (dạng đơn tia, đa tia song song hoặc đa tia cắt nhau) được chiếu lên bề mặt chi tiết theo một góc xác định.
•     Thu nhận hình ảnh: hai camera công nghiệp độ phân giải cao, được hiệu chuẩn theo cấu hình stereo-vision, ghi nhận đồng thời hình dạng biến dạng của các dải sáng trên bề mặt vật thể.
•     Tính toán tọa độ không gian: bằng nguyên lý tam giác lượng (dựa trên khoảng cách baseline giữa hai camera và nguồn sáng đã biết), phần mềm tính toán tọa độ X, Y, Z của hàng triệu điểm trên bề mặt trong thời gian thực.
•     Ghép nối và dựng lưới bề mặt: thuật toán AI ghép nối (registration) dữ liệu từ nhiều góc quét khác nhau thành một khối đám mây điểm thống nhất, sau đó dựng lưới tam giác (mesh) và xuất sang phần mềm đo kiểm để so sánh với mô hình CAD gốc, tính toán sai lệch theo từng vùng và xuất báo cáo dung sai tự động.

Với hệ thống robot tự động như AutoScan 500, quy trình trên được lặp lại tự động ở nhiều góc quét khác nhau nhờ chuyển động phối hợp của cánh tay robot và bàn xoay, loại bỏ hoàn toàn thao tác di chuyển đầu quét thủ công như khi dùng máy quét cầm tay.

1.3. Lợi ích khi ứng dụng đo kiểm 3D tự động

So với phương pháp đo truyền thống, việc ứng dụng đo kiểm 3D tự động mang lại lợi ích có thể lượng hóa trên nhiều tiêu chí vận hành thực tế, được tổng hợp trong bảng so sánh dưới đây dựa trên đặc tính kỹ thuật phổ biến của từng phương pháp:

Ngoài lợi ích về tốc độ và độ chính xác, một điểm thường bị bỏ qua khi đánh giá ROI là chi phí ẩn của việc không đo kiểm đầy đủ: hàng lỗi lọt qua khâu QC gây khiếu nại từ khách hàng OEM, chi phí tái sản xuất khuôn khi phát hiện sai lệch quá muộn, hoặc mất thời gian tranh luận về nguyên nhân lỗi giữa các bên trong chuỗi cung ứng do thiếu dữ liệu đo kiểm khách quan. Dữ liệu 3D đầy đủ giúp giải quyết dứt điểm các tranh chấp này bằng bằng chứng đo lường trực quan, có thể truy xuất theo tiêu chuẩn quốc tế.

2. Thiết bị trình diễn tại gian hàng Automech

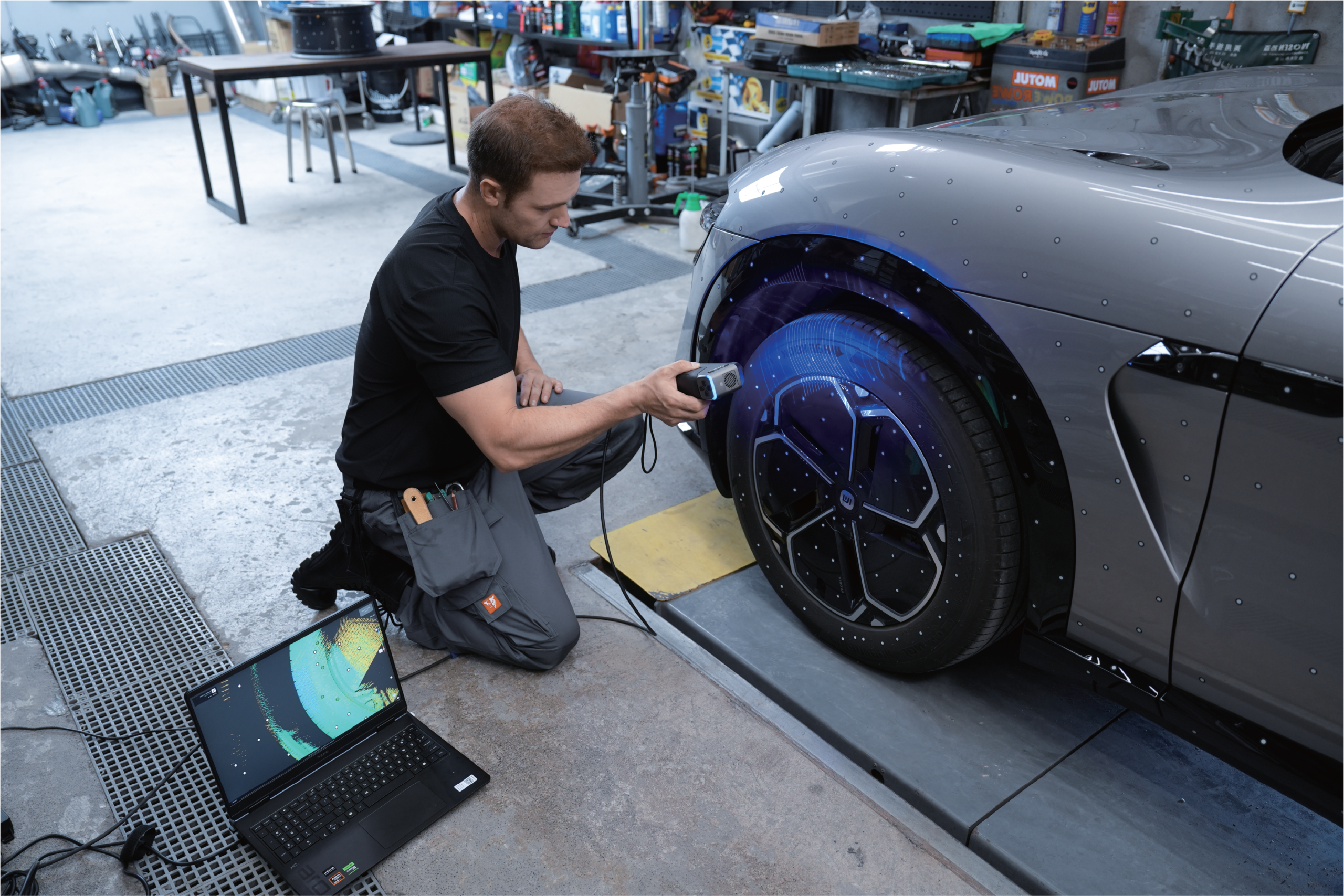

Vision 3D Inspection – Quét Bánh Xe Bằng Máy Quét Cầm Tay VISION3D S34

Tại FBC ASEAN 2026, Automech trình diễn hai thiết bị đại diện cho hai cấp độ ứng dụng của công nghệ Vision 3D Inspection: máy quét cầm tay VScan S34 phục vụ các tác vụ đo kiểm linh hoạt, không cố định vị trí, và trạm robot scan tự động AutoScan 500 phục vụ nhu cầu đo kiểm hàng loạt, lặp lại trong dây chuyền sản xuất.

2.1. VScan S34 – Máy quét 3D cầm tay

2.1.1. Đặc điểm nổi bật

VScan S34 là máy quét 3D cầm tay cấp độ metrology (đo lường công nghiệp), hỗ trợ kết nối không dây Wi-Fi 6 song song với cổng có dây gigabit, giúp thao tác không bị vướng cáp khi quét chi tiết cồng kềnh hoặc ở vị trí khó tiếp cận trong xưởng sản xuất. Điểm khác biệt kỹ thuật quan trọng nhất của dòng máy này là khả năng tích hợp ba chế độ quét trong cùng một thiết bị, cho phép kỹ thuật viên chuyển đổi linh hoạt theo đặc thù chi tiết mà không cần đổi đầu quét hay thiết bị khác.

2.1.2. Khả năng đo kiểm và số hóa chi tiết

Về mặt hiệu năng, VScan S34 đạt tốc độ thu điểm tối đa 4.400.000 điểm mỗi giây, với tốc độ khung hình xem trước thời gian thực lên tới 120fps, giúp thao tác quét diễn ra mượt mà kể cả khi kỹ thuật viên di chuyển nhanh quanh chi tiết. Bảng thông số kỹ thuật đầy đủ của thiết bị như sau (nguồn: thông số công bố của nhà sản xuất, đánh giá theo các tiêu chuẩn đo lường quốc tế):

2.1.3. Ứng dụng trong kiểm tra chất lượng, Reverse Engineering và thiết kế sản phẩm

Với khả năng số hóa nhanh và mật độ điểm cao, VScan S34 phù hợp cho ba nhóm nhu cầu chính trong thực tế sản xuất. Thứ nhất là kiểm tra chất lượng sản phẩm sau gia công, đặc biệt với các chi tiết có biên dạng cong mà panme hay thước cặp không đo được toàn diện.

Thứ hai là Reverse Engineering – dựng lại mô hình 3D từ chi tiết mẫu thực tế khi doanh nghiệp cần sản xuất phụ tùng thay thế nhưng không còn bản vẽ gốc, tình huống khá phổ biến với máy móc nhập khẩu đã ngừng sản xuất linh kiện chính hãng. Thứ ba là hỗ trợ đội ngũ thiết kế kiểm chứng nhanh các phiên bản mẫu (prototype) so với thiết kế CAD trước khi đưa vào sản xuất hàng loạt, giảm thiểu rủi ro phải sửa khuôn nhiều lần.

Khi kết hợp với phần mềm đo kiểm VisionInspect đi kèm, người dùng có thể thực hiện toàn bộ quy trình từ quét, ghép nối dữ liệu, so sánh với bản vẽ CAD gốc đến xuất báo cáo sai lệch màu chỉ trong một phiên làm việc, rút ngắn đáng kể thời gian so với quy trình đo – ghi chép – nhập liệu thủ công truyền thống.

Một lưu ý kỹ thuật quan trọng khi triển khai thực tế: để đạt được độ chính xác thể tích công bố (0,015mm + 0,02mm/m) trên các chi tiết có kích thước lớn hơn vùng quét tối đa 472mm x 414mm, kỹ thuật viên cần sử dụng thêm các điểm định vị (scale bar hoặc marker point) dán quanh chi tiết trước khi quét, giúp phần mềm ghép nối chính xác dữ liệu từ nhiều lần quét thành một khối thống nhất mà không bị trôi sai số tích lũy (drift error)

Đây là kỹ thuật bắt buộc trong đo lường quang học chuyên nghiệp, khác với việc quét đơn giản để dựng mô hình 3D phục vụ mục đích trình diễn hoặc in 3D.

2.2. AutoScan 500 – Trạm robot Scan tự động

2.2.1. Cấu hình hệ thống

AutoScan 500 là hệ thống đo kiểm 3D tự động dạng compact, kết hợp ba thành phần cơ khí – điện tử chính: cánh tay robot cộng tác (robot), bàn xoay điện và xe đẩy di động, tạo thành một trạm đo kiểm tích hợp có thể triển khai nhanh tại xưởng sản xuất hoặc phòng đo kiểm chất lượng mà không cần xây dựng phòng đo riêng biệt như CMM cỡ lớn.

2.2.2. Quy trình quét 3D tự động

Trạm thực hiện quét đa góc tự động bằng cách phối hợp chuyển động của cánh tay robot và bàn xoay để đưa đầu quét tiếp cận toàn bộ bề mặt chi tiết mà không cần thao tác thủ công của người vận hành. Công nghệ tự động phơi sáng (auto-exposure) kết hợp thuật toán lập kế hoạch góc quét thông minh (intelligent viewpoint planning) giúp hệ thống tự xác định số lượng và vị trí góc quét tối ưu cho từng loại chi tiết, rút ngắn toàn bộ quy trình từ lúc đặt chi tiết lên bàn đến khi xuất báo cáo đo kiểm.

2.2.3. Khả năng đo kiểm hàng loạt

Với khả năng hỗ trợ chi tiết đường kính tối đa 500mm và khối lượng tối đa 100kg, hệ thống phù hợp cho việc đo kiểm số lượng lớn các chi tiết nhỏ và vừa theo quy trình lặp lại ổn định – đặc điểm quan trọng đối với các nhà máy cần kiểm tra 100% sản phẩm thay vì lấy mẫu xác suất. Khả năng tương thích với toàn bộ dòng cảm biến PowerScan Pro cho phép doanh nghiệp lựa chọn cấu hình cảm biến phù hợp với độ chính xác và tốc độ theo yêu cầu cụ thể của từng loại chi tiết, thay vì phải đầu tư một hệ thống cứng nhắc.

2.2.4. Tích hợp với dây chuyền sản xuất thông minh

Nhờ thiết kế tích hợp – chuẩn hóa và khả năng vận hành bán tự động, AutoScan 500 có thể được bố trí như một trạm kiểm tra 100% dạng in-line (ngay trên dây chuyền) hoặc near-line (cạnh dây chuyền), kết nối dữ liệu đo kiểm với hệ thống quản lý chất lượng (QMS) của nhà máy. Đây là bước đi cụ thể hướng tới mô hình kiểm soát chất lượng tự động, liên tục theo tinh thần sản xuất thông minh (smart manufacturing) mà nhiều doanh nghiệp FDI và OEM lớn đang yêu cầu từ chuỗi cung ứng của mình.

3. Ứng dụng của Vision 3D Inspection

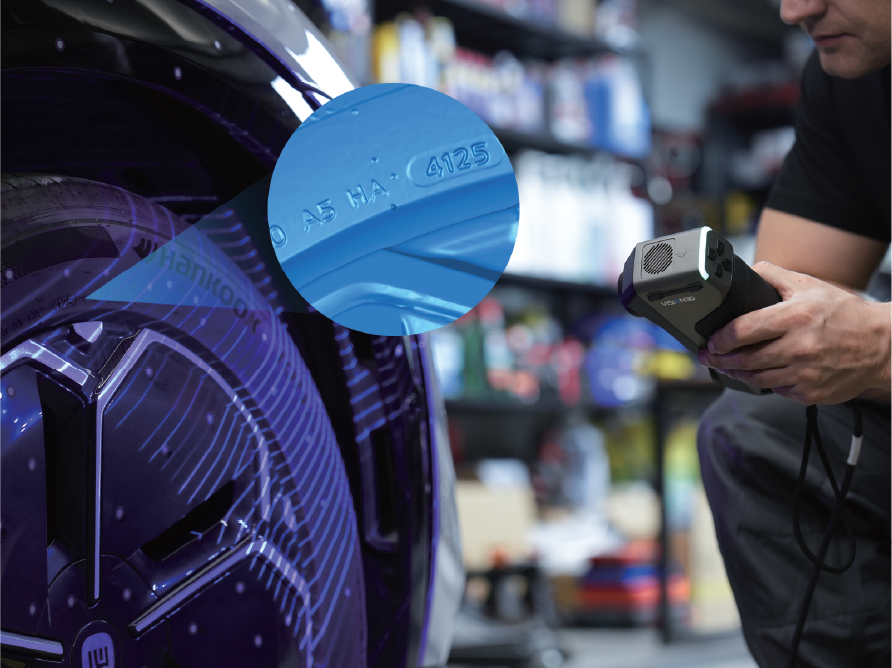

Quét chi tiết chữ nổi trên lốp xe

3.1. Kiểm tra kích thước chi tiết gia công CNC

So sánh trực tiếp dữ liệu quét 3D với bản vẽ CAD giúp phát hiện sai lệch kích thước, dung sai hình học (GD&T) của chi tiết gia công CNC ngay sau khi ra khỏi máy, thay vì phải chờ đo trên CMM tập trung – vốn thường là công đoạn gây tắc nghẽn (bottleneck) trong xưởng gia công có nhiều máy CNC hoạt động song song. Việc phát hiện sai lệch sớm giúp điều chỉnh thông số gia công (offset dao, bù nhiệt) kịp thời, giảm tỷ lệ phế phẩm hàng loạt.

3.2. Kiểm tra linh kiện ô tô và công nghiệp hỗ trợ

Trong chuỗi cung ứng ô tô và công nghiệp hỗ trợ, các nhà cung cấp cấp 1, cấp 2 thường phải đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn IATF 16949 và cung cấp báo cáo PPAP (Production Part Approval Process) cho khách hàng OEM. Đo kiểm 3D quang học giúp đo nhanh các chi tiết nhựa, kim loại dập, đúc với số lượng lớn điểm đo trên toàn bộ bề mặt, đáp ứng yêu cầu về tính lặp lại và khả năng truy xuất dữ liệu của các báo cáo này.

3.3. Đo kiểm khuôn mẫu

Số hóa bề mặt khuôn giúp kiểm tra độ mòn, biến dạng sau một chu kỳ sử dụng nhất định, hoặc đối chiếu với thiết kế CAD gốc nhằm hiệu chỉnh khuôn (mold correction) trước khi đưa vào sản xuất loạt tiếp theo. Đây là ứng dụng có giá trị đầu tư cao vì chi phí sửa chữa hoặc chế tạo lại khuôn thường lớn hơn nhiều lần chi phí đo kiểm định kỳ.

3.4. Reverse Engineering

Dựng lại mô hình CAD từ chi tiết mẫu thực tế trong trường hợp không còn bản vẽ gốc, phục vụ sản xuất phụ tùng thay thế hoặc cải tiến thiết kế dựa trên chi tiết đang vận hành thực tế – nhu cầu phổ biến với các dây chuyền sử dụng thiết bị nhập khẩu đã cũ hoặc hãng sản xuất gốc đã ngừng hỗ trợ linh kiện.

3.5. Kiểm tra chất lượng sản phẩm sau gia công

Thiết lập quy trình kiểm tra 100% hoặc lấy mẫu ngẫu nhiên đối với sản phẩm sau gia công, tạo báo cáo sai lệch tự động phục vụ truy xuất nguồn gốc chất lượng và cải tiến liên tục (continuous improvement) theo phương pháp PDCA phổ biến trong quản lý sản xuất.

4. Trải nghiệm Vision 3D Inspection tại FBC ASEAN 2026

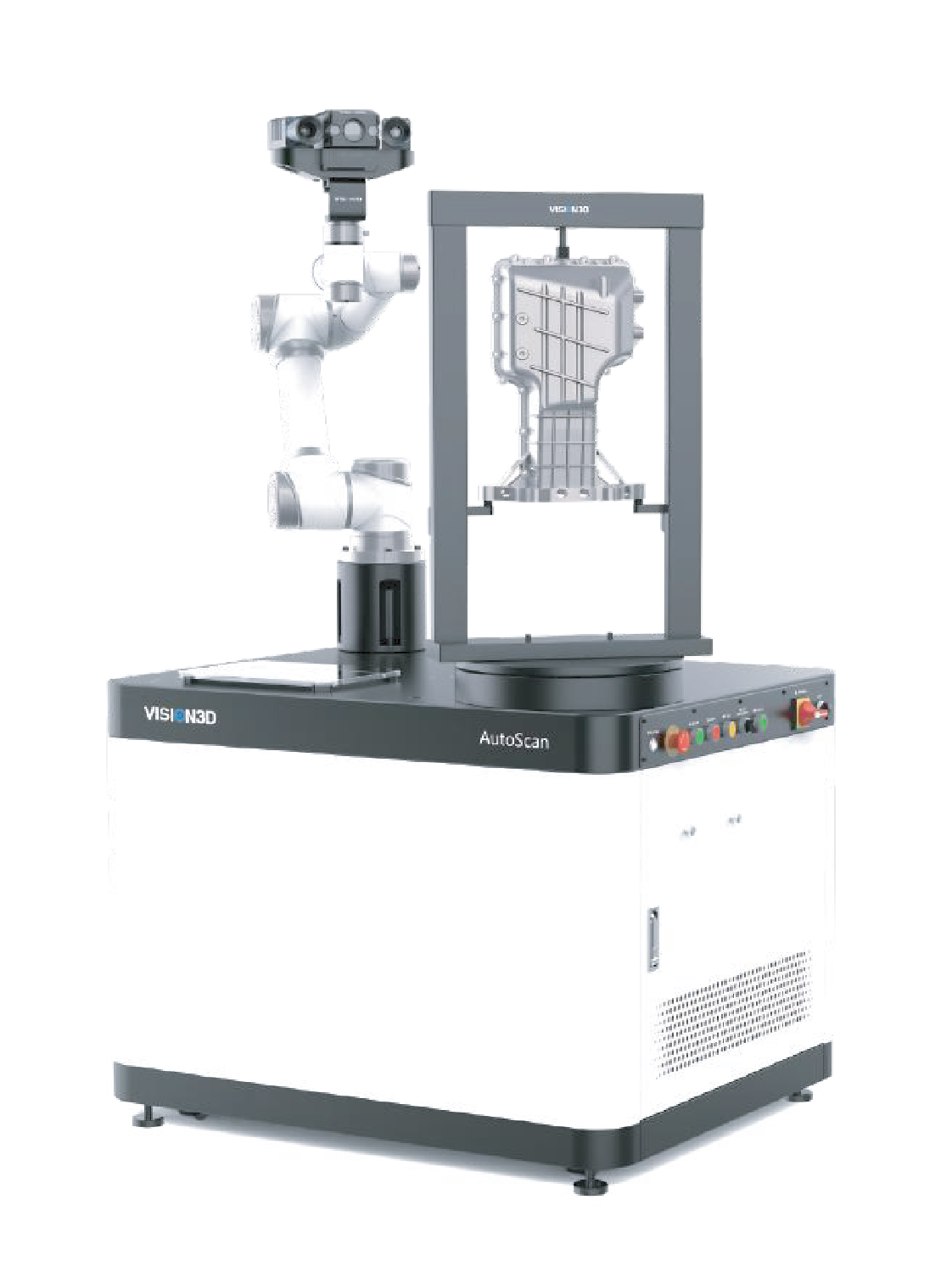

Cấu Hình Trạm AutoScan Dạng Khung Xoay Cho Chi Tiết Lớn

FBC ASEAN 2026 diễn ra từ ngày 16 đến 18/9/2026 tại Trung tâm Triển lãm Việt Nam (VEC), Đông Anh, Hà Nội, quy tụ khoảng 1.000 gian hàng và dự kiến đón 30.000 lượt khách tham quan trong lĩnh vực sản xuất, công nghiệp hỗ trợ. Đây là một trong những triển lãm chuyên ngành sản xuất công nghiệp lớn nhất khu vực phía Bắc, quy tụ cả doanh nghiệp trong nước lẫn các đoàn doanh nghiệp Nhật Bản, Trung Quốc và ASEAN đang tìm kiếm nhà cung cấp nội địa hóa. Tại gian hàng của Automech, khách tham quan có thể trực tiếp trải nghiệm trạm Vision 3D Inspection.

4.1. Demo quét 3D trực tiếp với VScan S34

Khách tham quan được quan sát và trải nghiệm trực tiếp quy trình quét 3D cầm tay trên chi tiết mẫu, chuyển đổi qua lại giữa các chế độ quét tốc độ cao, quét tinh và quét hốc sâu để thấy rõ sự khác biệt trong từng tình huống đo kiểm thực tế – điều mà tài liệu kỹ thuật hay video giới thiệu khó truyền tải đầy đủ bằng trải nghiệm trực tiếp.

4.2. Trải nghiệm AutoScan 500 kết hợp robot

Trạm robot scan tự động được vận hành trực tiếp tại gian hàng, cho phép khách tham quan quan sát toàn bộ quy trình quét đa góc, từ lúc đặt chi tiết mẫu lên bàn xoay đến khi có kết quả đo kiểm, giúp hình dung rõ cách vận hành trong môi trường sản xuất thực tế, bao gồm cả thời gian chu kỳ (cycle time) thực tế cho một chi tiết mẫu điển hình.

4.3. Tư vấn giải pháp đo kiểm 3D phù hợp với doanh nghiệp

Đội ngũ kỹ thuật của Automech trực tiếp tư vấn tại gian hàng, giúp doanh nghiệp xác định giải pháp phù hợp giữa máy quét cầm tay và trạm robot tự động dựa trên đặc thù chi tiết, sản lượng và yêu cầu độ chính xác của từng nhà máy, thay vì áp dụng một cấu hình chung cho mọi khách hàng.

4.4. Kết nối cùng chuyên gia Automech tại gian hàng

Ngoài phần demo thiết bị, gian hàng Automech còn là điểm kết nối để doanh nghiệp trao đổi trực tiếp với chuyên gia về lộ trình triển khai, chi phí đầu tư dự kiến và khả năng tích hợp giải pháp đo kiểm 3D vào quy trình sản xuất hiện có.

5. Vì sao nên trải nghiệm giải pháp Vision 3D Inspection của Automech?

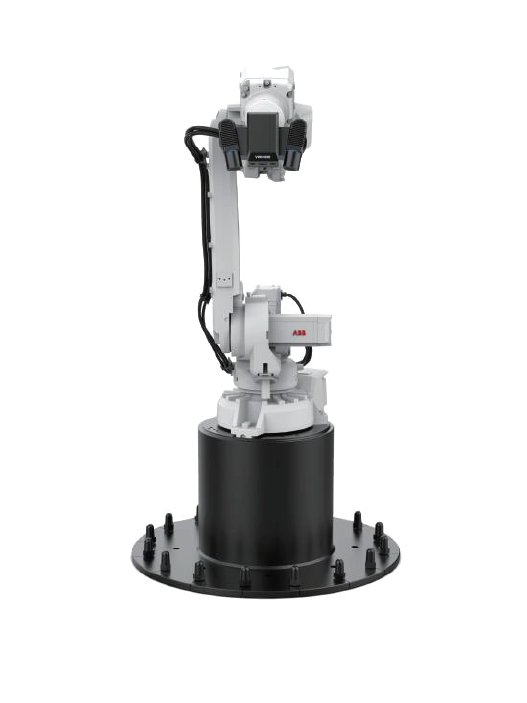

Cánh Tay Robot ABB Tích Hợp Đầu Quét VISION3D

5.1. Tăng độ chính xác trong kiểm tra chất lượng

Độ chính xác đo đạt cấp độ metrology (tới 0,015mm với VScan S34), được đánh giá theo các tiêu chuẩn đo lường quốc tế như ISO 10360-13 và VDI/VDE 2634, giúp doanh nghiệp kiểm soát chất lượng chặt chẽ hơn so với phương pháp đo truyền thống, đặc biệt trên các biên dạng cong phức tạp.

5.2. Rút ngắn thời gian đo kiểm

Tốc độ thu điểm lên tới 4,4 triệu điểm/giây cùng khả năng quét đa góc tự động của AutoScan 500 giúp rút ngắn đáng kể thời gian đo so với đo thủ công bằng thước cặp hay CMM truyền thống, đặc biệt với chi tiết hình dạng phức tạp cần nhiều điểm đo để đánh giá đầy đủ.

5.3. Giảm sai số do thao tác thủ công

Quy trình quét và đo kiểm được chuẩn hóa bằng thiết bị và phần mềm, hạn chế tối đa sai số phụ thuộc vào kinh nghiệm hoặc thao tác của từng người vận hành, đảm bảo tính lặp lại (repeatability) giữa các lần đo – yếu tố quan trọng khi doanh nghiệp cần chứng minh năng lực đo lường (Gage R&R) cho khách hàng OEM.

5.4. Hỗ trợ chuyển đổi số trong sản xuất

Dữ liệu đo kiểm được số hóa hoàn toàn dưới dạng đám mây điểm và báo cáo điện tử, dễ dàng lưu trữ, truy xuất và tích hợp vào hệ thống quản lý chất lượng, là bước đi cụ thể trong lộ trình chuyển đổi số của nhà máy thay vì dừng lại ở khẩu hiệu.

5.5. Dễ dàng tích hợp với hệ thống tự động hóa

Với cấu hình robot và bàn xoay tiêu chuẩn, AutoScan 500 có thể bố trí linh hoạt trong dây chuyền sản xuất hiện có, trong khi VScan S34 phù hợp làm thiết bị đo kiểm di động bổ trợ, giúp doanh nghiệp mở rộng năng lực đo kiểm theo từng giai đoạn mà không cần thay đổi lớn về hạ tầng nhà xưởng ngay từ đầu.

Trạm Vision 3D Inspection với hai thiết bị VScan S34 và AutoScan 500 đại diện cho hai cấp độ ứng dụng đo kiểm 3D quang học trong sản xuất hiện đại: linh hoạt, di động với máy quét cầm tay, và tự động, lặp lại với trạm robot scan. Việc lựa chọn giải pháp phù hợp cần dựa trên đặc thù chi tiết, sản lượng thực tế và yêu cầu độ chính xác của từng doanh nghiệp, hơn là chạy theo xu hướng công nghệ một cách chung chung.

Doanh nghiệp quan tâm có thể ghé gian hàng Automech tại FBC ASEAN 2026 (16–18/9/2026, Trung tâm Triển lãm Việt Nam – VEC, Đông Anh, Hà Nội) để trải nghiệm demo trực tiếp, hoặc liên hệ trước để đội ngũ kỹ thuật khảo sát và tư vấn cấu hình phù hợp với sản phẩm cụ thể của nhà máy.
