Phụ kiện máy cắt laser: Phân loại, giá và cách chọn mua

Trong kỷ nguyên gia công kim loại và phi kim bằng công nghệ quang học, sự hoàn hảo của một sản phẩm cắt laser không chỉ đến từ cỗ máy hàng tỷ đồng mà còn phụ thuộc tuyệt đối vào từng chi tiết linh kiện nhỏ nhất. Hệ thống phụ kiện máy cắt laser chính là những mắt xích chịu sự cày ải khắc nghiệt nhất trong chuỗi phản ứng nhiệt động học.

Từ thấu kính hội tụ mỏng manh đến béc cắt đồng nguyên khối, mỗi phụ tùng đều đóng vai trò định hình đường đi và sức mạnh của tia sáng. Bài viết chuyên sâu này sẽ phẫu thuật chi tiết cấu trúc, phân loại và nguyên lý hoạt động của từng món phụ kiện cấu thành nên thiết bị.

Bằng việc nắm vững các thông số kỹ thuật và chu kỳ hao mòn, các nhà quản lý xưởng cơ khí sẽ làm chủ hoàn toàn chất lượng đầu ra. Điều này giúp tối ưu hóa chi phí vận hành và loại bỏ triệt để rủi ro tạo ra các lô phế phẩm không đáng có.

1. Phụ kiện máy cắt laser là gì?

1.1. Định nghĩa phụ kiện máy cắt laser

Về bản chất cơ điện tử, phụ kiện máy cắt laser là tập hợp các chi tiết, vật tư có thể tháo rời và thay thế được trên hệ thống máy CNC quang học. Chúng bao gồm các thành phần tiếp xúc trực tiếp với môi trường cắt như béc cắt, thấu kính, và các module điều khiển truyền động.

Cơ chế hoạt động của những phụ kiện này là hỗ trợ, dẫn hướng và bảo vệ chùm tia năng lượng cao từ nguồn phát đến điểm hội tụ trên vật liệu. Tác động của chúng tạo ra một môi trường cắt lý tưởng, kiểm soát áp suất khí và nhiệt độ ở mức tối ưu.

Nếu không có hệ thống phụ kiện chuẩn xác, một cỗ máy công suất lớn cũng không thể tạo ra bất kỳ sản phẩm cắt laser nào đạt yêu cầu dung sai lắp ráp.

1.2. Vai trò của phụ kiện trong hệ thống máy laser

Mỗi món phụ kiện máy cắt laser gánh vác một sứ mệnh bảo vệ và khuếch đại sức mạnh cho toàn bộ hệ thống. Kính bảo vệ đóng vai trò như chiếc khiên cảm tử, ngăn chặn xỉ kim loại lỏng văng ngược lên làm vỡ thấu kính hội tụ.

Cơ chế cảm biến điện dung tích hợp trên cụm mỏ cắt sẽ liên tục truyền tín hiệu điện trở về bo mạch để duy trì khoảng cách bám tôn. Tác động của sự phối hợp này giúp mỏ cắt tự động nâng hạ theo độ lồi lõm của tấm phôi thép.

Nhờ đó, sản phẩm cắt laser không bị sai lệch kích thước do hiện tượng mất tiêu cự, đảm bảo mạch cắt luôn thẳng đứng và sắc nét.

1.3. Vì sao phụ kiện ảnh hưởng đến hiệu suất cắt

Sự tinh xảo của phụ kiện máy cắt laser quyết định trực tiếp đến tốc độ tịnh tiến và độ bóng mịn của mạch cắt. Một béc cắt (Nozzle) bị méo lỗ sẽ làm sai lệch hướng luồng khí hỗ trợ, khiến khí không xối thẳng vào tâm rãnh cắt.

Cơ chế khí động học bị nhiễu loạn làm xỉ kim loại không thoát được xuống dưới, đông cứng và bám dính thành dải bavia dưới gầm chi tiết. Tác động của việc dùng phụ tùng kém chất lượng sẽ làm tụt giảm 30 phần trăm tốc độ gia công.

Nó ép xưởng phải tốn thêm hàng chục giờ công nhân mài dũa lại, làm sụt giảm nghiêm trọng giá trị thương mại của sản phẩm cắt laser.

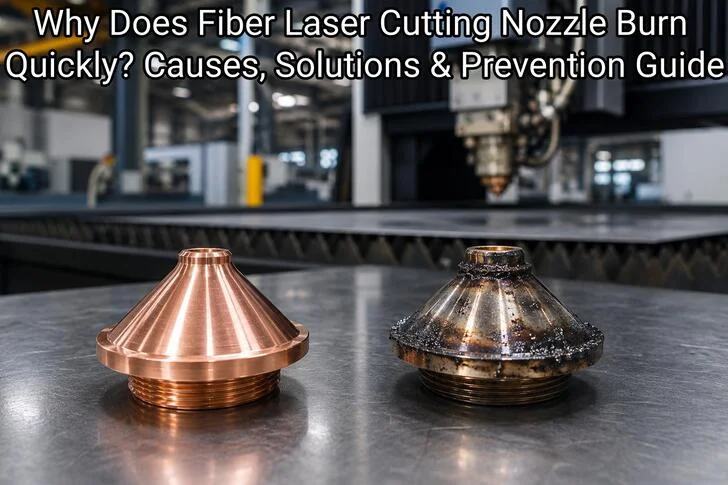

1.4. Khi nào cần thay thế phụ kiện

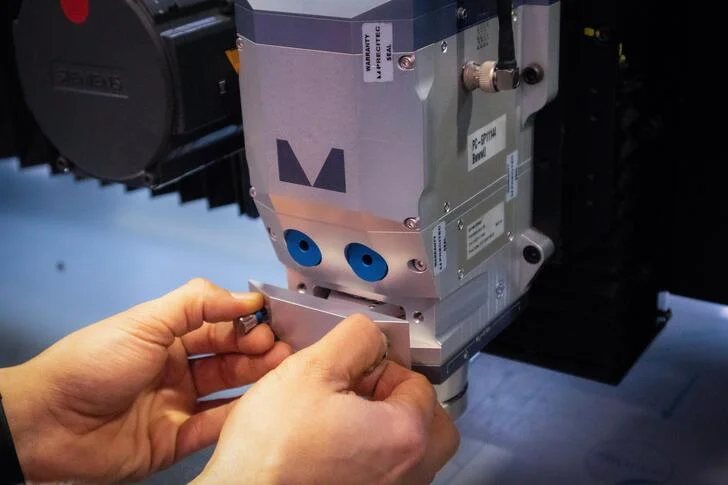

Quản trị vòng đời phụ kiện máy cắt laser là kỹ năng sống còn của kỹ sư vận hành. Các vật tư tiêu hao như kính bảo vệ dưới (Lower protective window) cần kiểm tra hằng ngày và thay mới ngay khi xuất hiện vết rỗ đen hoặc mờ đục.

Cơ chế nhiệt độ nung nấu liên tục sẽ làm béc đồng bị biến dạng hoặc rỉ sét, cần thay thế khi kiểm tra thấy lỗ bép không còn tròn vành vạnh. Tác động của việc thay vật tư đúng định kỳ giúp tia sáng luôn truyền tải 100 phần trăm năng lượng.

Chỉ sự cẩn trọng này mới bảo vệ an toàn cho cụm quang học đắt tiền và đảm bảo sản phẩm cắt laser luôn đồng nhất chất lượng từ đầu đến cuối ca máy.

2. Tổng quan về phụ kiện máy cắt laser

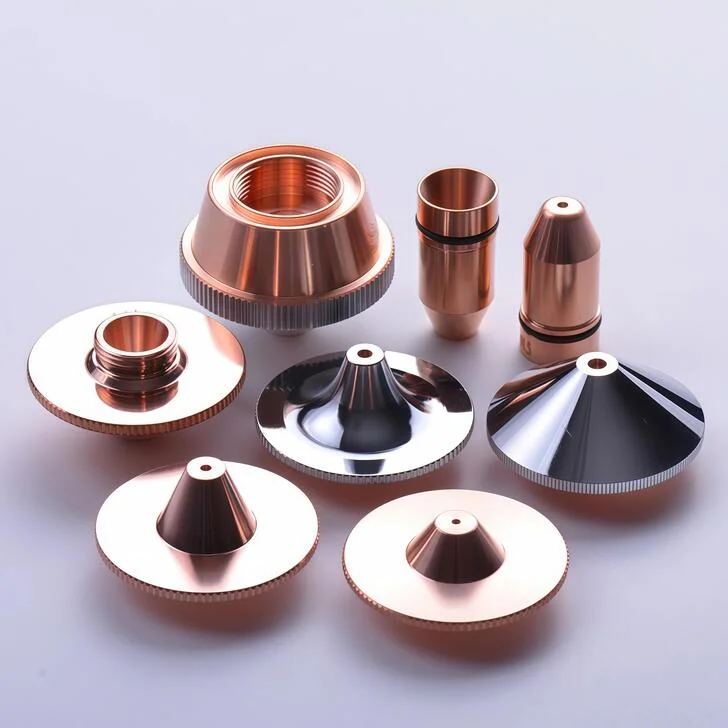

2.1. Phụ kiện tiêu hao và phụ kiện thay thế

Trong danh mục quản lý vật tư, phụ kiện máy cắt laser được chia làm hai nhóm chính. Nhóm phụ kiện tiêu hao (Consumables) bao gồm kính bảo vệ, béc cắt, vòng gốm cách điện, có tuổi thọ tính bằng ngày hoặc tuần.

Cơ chế hao mòn của nhóm này diễn ra liên tục do cọ xát cơ học và hứng chịu trực tiếp nhiệt lượng phản xạ từ phôi cắt. Tác động của việc dự trữ sẵn nhóm vật tư này trong kho giúp xưởng không bị đình trệ sản xuất (Downtime).

Nhóm phụ kiện thay thế (như thấu kính hội tụ, cảm biến) có tuổi thọ tính bằng năm, chỉ thay khi bị cháy nổ hoặc hỏng hóc vật lý, giúp bảo toàn chất lượng sản phẩm cắt laser.

2.2. Phụ kiện cơ khí và điện tử

Sự phân loại theo chức năng chia phụ kiện máy cắt laser thành nhóm cơ khí dẫn động và nhóm điện tử điều khiển. Nhóm cơ khí bao gồm ray trượt vuông, thanh răng chéo, vitme bi chịu trách nhiệm tịnh tiến khung Gantry.

Cơ chế của nhóm điện tử (Driver Servo, Bo mạch FSCUT, Cảm biến quang) là tiếp nhận lệnh G-code và phát xung dòng điện điều khiển các động cơ. Tác động của sự kết hợp cơ – điện này mang lại gia tốc bứt tốc 1.5G và độ chính xác nội suy 0.02mm.

Sự đồng bộ tuyệt hảo tạo ra các sản phẩm cắt laser có đường cong mượt mà, không bị gợn răng cưa ở các góc bo tròn.

2.3. Phụ kiện theo công nghệ Fiber – CO2

Cấu trúc quang học định hình sự khác biệt hoàn toàn giữa phụ kiện máy cắt laser Fiber và CO2. Máy CO2 bắt buộc phải sử dụng hệ thống gương phản xạ (Molybdenum) và thấu kính kẽm Selenide (ZnSe) màu vàng để dẫn truyền tia sáng bước sóng 10.6um.

Cơ chế máy Fiber lại truyền tia trực tiếp qua cáp quang (QBH) và dùng thấu kính thạch anh nung chảy (Fused silica) chịu nhiệt cao cho bước sóng 1.064nm. Tác động của việc lắp nhầm phụ kiện giữa hai công nghệ sẽ làm nổ vỡ thấu kính ngay lập tức do không truyền tải được quang phổ ánh sáng.

Sự hiểu biết tường tận giúp kỹ sư mua đúng vật tư, bảo vệ an toàn cho hệ thống sản xuất sản phẩm cắt laser.

2.4. Xu hướng nâng cấp phụ kiện để tăng hiệu suất

Việc độ chế và nâng cấp phụ kiện máy cắt laser đang là xu hướng để bứt phá năng lực cạnh tranh. Các xưởng gia công dần loại bỏ đầu cắt chỉnh tay (Manual) để thay thế bằng cụm mỏ cắt Auto-Focus tích hợp động cơ Servo mini.

Cơ chế Auto-Focus tự động điều chỉnh tiêu cự thấu kính trực tiếp từ lệnh của phần mềm CNC, không cần thợ dùng cờ lê vặn ốc. Tác động của gói nâng cấp này rút ngắn thời gian thiết lập khi cắt đục lỗ thép tấm dày 20mm.

Nó mang lại năng suất xẻ ván thép tăng gấp đôi, gia tăng sản lượng sản phẩm cắt laser xuất xưởng mỗi tháng.

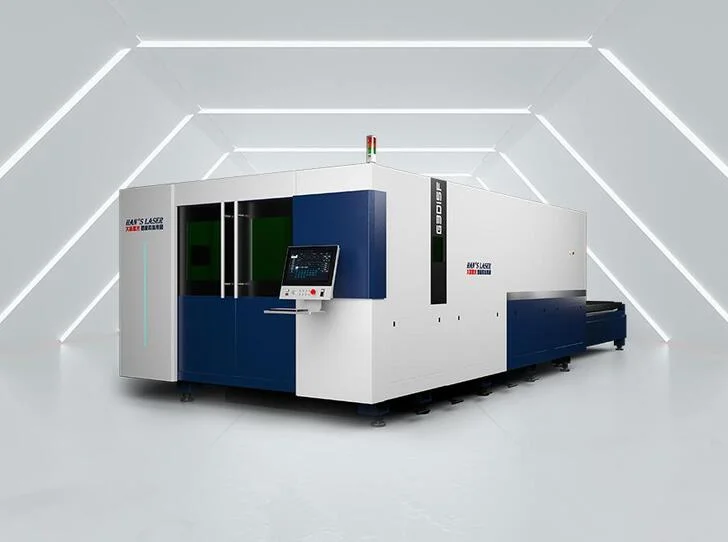

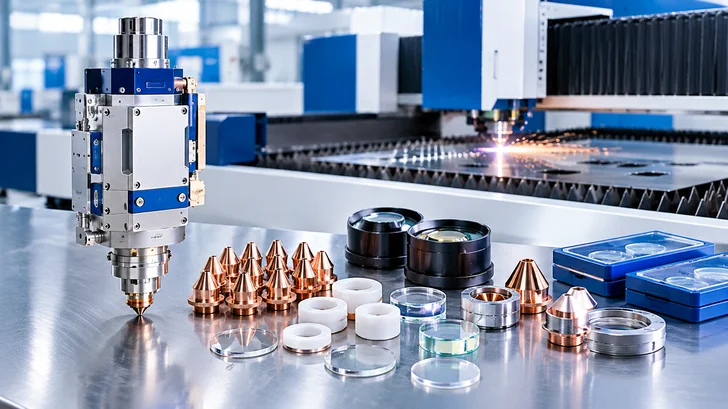

3. Các phụ kiện quan trọng của máy cắt laser Fiber

3.1. Đầu cắt laser

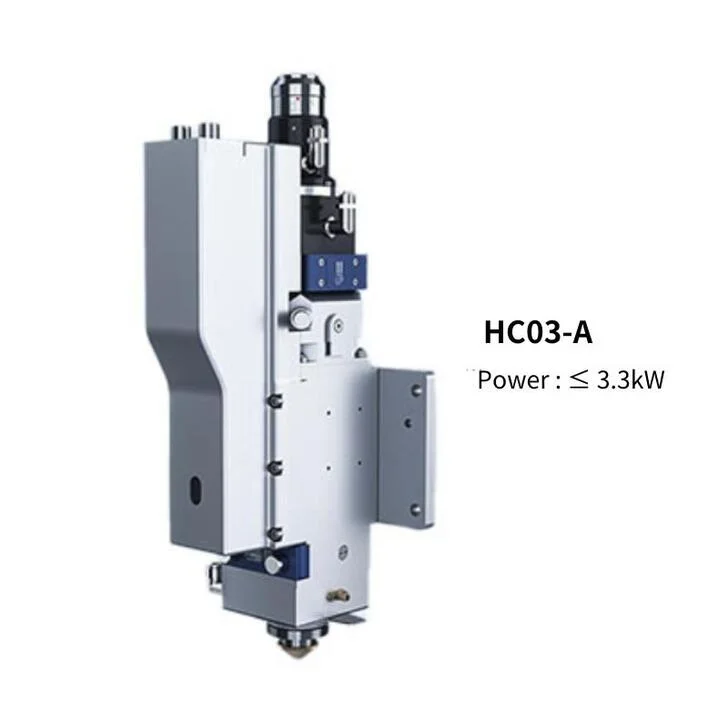

3.1.1. Đầu cắt autofocus

Đầu cắt Auto-focus (Lấy nét tự động) là phụ kiện máy cắt laser mang tính cách mạng cho ngành gia công thép dày. Cụm đầu cắt này chứa một động cơ truyền động vi mô giúp di chuyển hệ thống thấu kính hội tụ lên xuống liên tục theo lệnh từ Mainboard.

Cơ chế tự động điều chỉnh khoảng cách điểm hội tụ (Focus point) ngay trong quá trình đục lỗ mồi đa tầng (Multi-stage piercing) trên tôn dày 25mm. Tác động của tính năng này giúp tia laser xuyên thủng vật liệu siêu tốc mà không làm nổ vỡ thấu kính do phản xạ ngược.

Sự can thiệp thông minh này loại bỏ hoàn toàn sai số chủ quan của thợ mộc, mang lại sản phẩm cắt laser có mép cắt thẳng đứng tuyệt hảo.

3.1.2. Đầu cắt manual

Đầu cắt Manual (Chỉnh tay) là phụ kiện máy cắt laser tiêu chuẩn trên các dòng máy công suất nhỏ (dưới 3kW). Để thay đổi tiêu cự khi cắt các độ dày vật liệu khác nhau, người thợ phải vặn núm xoay chia vạch nằm trên thân mỏ cắt.

Cơ chế cơ học thuần túy này có ưu điểm là kết cấu cực kỳ bền bỉ, ít bị lỗi vặt về phần điện và chi phí thay thế rất rẻ. Tác động của đầu cắt manual đòi hỏi thợ vận hành phải ghi nhớ thông số tiêu cự (Scale) cho từng mác thép để chỉnh tay trước khi bấm chạy máy.

Dù thao tác chậm hơn, nó vẫn đáp ứng tốt yêu cầu sản xuất sản phẩm cắt laser cho các xưởng chuyên cắt inox mỏng hoặc tôn mạ kẽm.

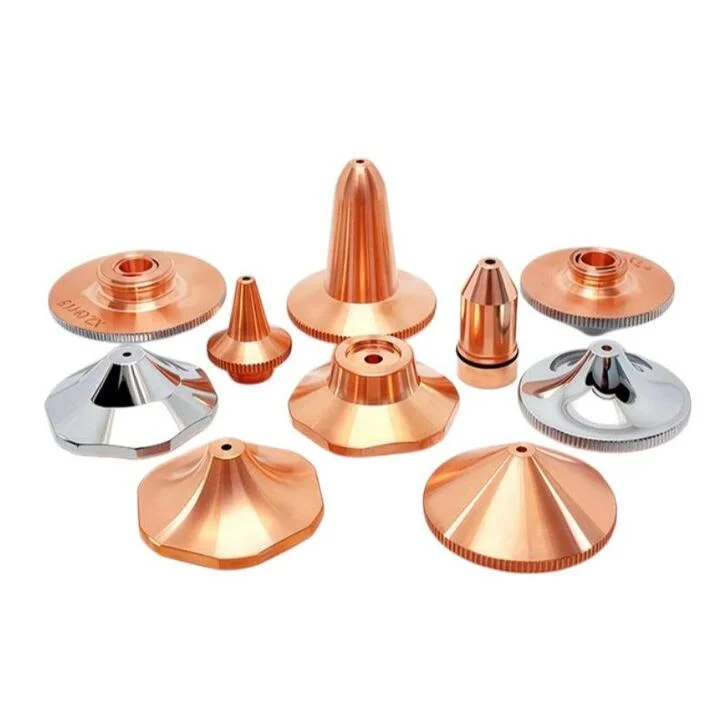

3.2. Béc cắt (nozzle)

3.2.1. Béc đơn lớp

Béc đơn lớp (Single Nozzle) là phụ kiện máy cắt laser bằng đồng nguyên khối có lỗ xả khí hình phễu thuôn nhọn. Thiết kế này sinh ra để tối ưu hóa động năng của khí Nitơ (N2) hoặc khí nén áp lực cao (15 – 25 Bar).

Cơ chế lỗ bép trơn tru nén luồng khí lạnh xối thẳng xuống rãnh cắt, thổi bay phần kim loại lỏng cực nhanh trước khi chúng bị oxy hóa. Tác động của béc đơn mang lại bề mặt rãnh cắt láng bóng, không bị cháy sém vệt đen.

Đây là công cụ bắt buộc để gia công sản phẩm cắt laser bằng Inox, Nhôm và Đồng thau, đảm bảo tính thẩm mỹ cao nhất cho ngành nội thất.

3.2.2. Béc hai lớp

Béc hai lớp (Double Nozzle) là phụ kiện máy cắt laser đặc thù chuyên dùng cho cắt thép carbon (Thép đen) bằng khí Oxy (O2). Cấu tạo của nó bao gồm hai lớp vách đồng lồng vào nhau, tạo ra luồng khí xả có màng bọc xung quanh.

Cơ chế lớp khí phụ trợ sẽ bao bọc dòng khí Oxy chính ở giữa, ngăn chặn sự khuếch tán của khí Oxy ra môi trường xung quanh. Tác động của thiết kế này tập trung toàn bộ phản ứng cháy tỏa nhiệt (Oxy hóa) vào đúng tâm điểm của tia laser.

Sự hội tụ phản ứng hóa học giúp cắt đứt các bản mã thép dày với đường cắt phẳng lỳ, tạo ra sản phẩm cắt laser sạch bavia phục vụ hàn tổ hợp.

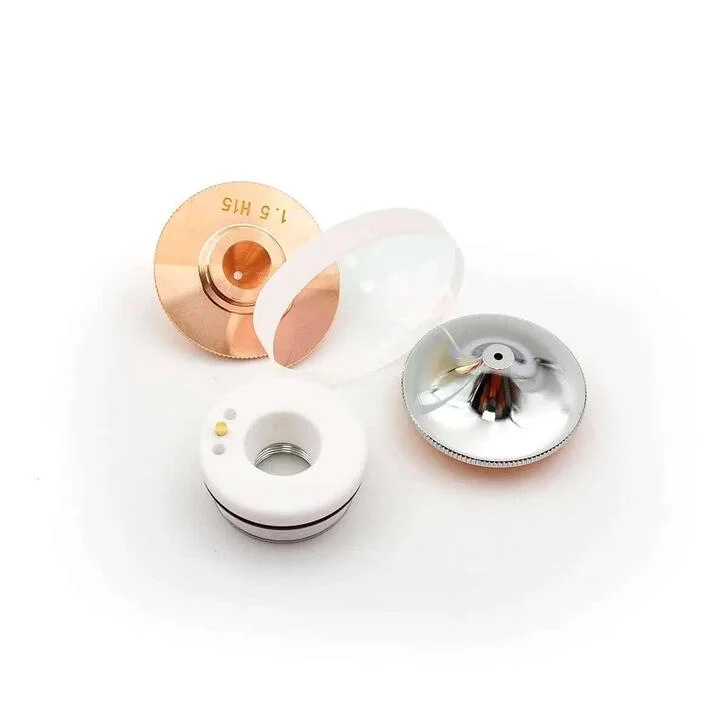

3.3. Thấu kính bảo vệ

3.3.1. Kính bảo vệ trên

Kính bảo vệ trên (Upper protective window) là phụ kiện máy cắt laser nằm ở phần đỉnh của cụm mỏ cắt, ngay dưới điểm kết nối cáp quang QBH. Nó làm từ thạch anh tinh khiết phủ lớp chống phản xạ (AR coating).

Cơ chế của tấm kính này là bịt kín buồng quang học, ngăn chặn hoàn toàn bụi bẩn từ môi trường nhà xưởng lọt vào từ phía trên thân máy. Tác động của việc giữ sạch khoang chứa thấu kính chuẩn trực (Collimator) giúp tia laser duy trì được hình dáng chùm tia (Beam profile) hoàn hảo.

Bảo vệ thành phần này giúp chất lượng sản phẩm cắt laser luôn đồng nhất, không bị suy hao công suất đột ngột.

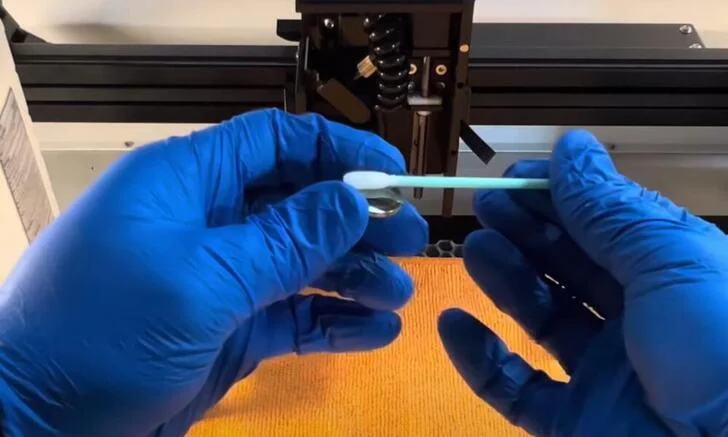

3.3.2. Kính bảo vệ dưới

Kính bảo vệ dưới (Lower protective window) là phụ kiện máy cắt laser phải làm việc ở tuyến đầu khắc nghiệt nhất. Nằm ngay trên bép cắt đồng, nó trực tiếp hứng chịu mọi tia lửa và hạt xỉ kim loại lỏng bắn ngược lên.

Cơ chế tấm kính hy sinh cảm tử để bảo vệ cụm thấu kính hội tụ đắt đỏ bên trong không bị nung chảy bởi xỉ hàn. Tác động của việc thay mới kịp thời khi kính bị rỗ mặt sẽ cứu vãn toàn bộ sức mạnh xuyên phá của tia sáng.

Một tấm kính sạch không tì vết là bí quyết rẻ tiền nhất để xưởng cơ khí xuất xưởng những sản phẩm cắt laser sắc lẹm, không bị méo hình oval.

3.4. Cảm biến chiều cao (Height Controller)

Hệ thống cảm biến bám tôn là phụ kiện máy cắt laser thông minh nhất bảo vệ cụm mỏ cắt. Nó bao gồm mạch khuếch đại điện dung (Capacitor amplifier) và vòng gốm cách điện (Ceramic ring) kết nối với bép cắt.

Cơ chế vòng gốm đo lường sự biến thiên điện dung giữa bép đồng và mặt tôn thép, truyền tín hiệu siêu tốc về bo mạch CNC để điều khiển Servo trục Z nâng hạ. Tác động của hệ thống này duy trì mỏ cắt cách mặt phôi đúng 1mm không đổi, bất chấp tấm thép bị võng hay cong vênh.

Sự ổn định khoảng cách này đảm bảo tiêu cự hội tụ không bị sai lệch, giúp sản phẩm cắt laser luôn đứt gọn gàng, không bị lỗi cắt dở dang.

3.5. Cáp quang QBH

Cáp quang QBH (Quartz Block Head) là phụ kiện máy cắt laser chuyên trách dẫn truyền chùm tia năng lượng từ tủ nguồn Fiber đến cụm mỏ cắt di động. Lõi cáp quang có đường kính siêu nhỏ (khoảng 50-100 micromet) được bọc trong nhiều lớp giáp bảo vệ chống gập gãy.

Cơ chế phản xạ toàn phần (Total internal reflection) bên trong lõi sợi quang giúp năng lượng ánh sáng truyền đi hàng chục mét mà hao hụt gần như bằng không. Tác động của cáp QBH xịn chịu được chuyển động uốn lượn liên tục của khung Gantry với gia tốc 1.5G.

Bảo vệ cáp không bị xoắn gập là điều kiện tiên quyết để máy liên tục cho ra các sản phẩm cắt laser chất lượng cao mà không bị báo lỗi đứt tia.

3.6. Ray trượt – thanh răng – servo

Nhóm truyền động cơ khí là phụ kiện máy cắt laser chịu tải trọng động học nặng nề nhất. Nó bao gồm ray trượt vuông (Linear Guide), thanh răng chéo (Helical Rack) và động cơ Servo Yaskawa hồi tiếp vòng kín.

Cơ chế ăn khớp không khe hở (Zero backlash) của thanh răng mài bóng kết hợp với mô-men xoắn bứt tốc của Servo biến quỹ đạo G-code thành chuyển động tịnh tiến mượt mà. Tác động của hệ dẫn hướng xịn triệt tiêu hoàn toàn sự rung lắc khi mỏ cắt vào cua ở tốc độ 120m/phút.

Sự vững chãi cơ học này mang lại dung sai hình học cộng trừ 0.05mm, đảm bảo các lỗ khoét trên sản phẩm cắt laser lắp ráp bulong chuẩn xác tuyệt đối.

4. Phụ kiện máy cắt laser CO2 phổ biến

4.1. Ống phóng laser CO2

Ống phóng khí (Laser Tube) là phụ kiện máy cắt laser cốt lõi của công nghệ CO2, thường làm bằng thủy tinh bọc ngoài lớp tản nhiệt nước. Bên trong chứa hỗn hợp khí CO2, N2 và Heli làm môi trường kích thích quang học.

Cơ chế phóng dòng điện cao áp (High voltage) kích thích các phân tử khí dao động, phát ra chùm tia bức xạ hồng ngoại bước sóng 10.6 micromet. Tác động của bước sóng dài này biến ống phóng thành khắc tinh của vật liệu hữu cơ, nung chảy Mica, Gỗ cực kỳ tốc độ.

Tuy nhiên, ống phóng có tuổi thọ giới hạn (khoảng 10.000 giờ), xưởng sản xuất sản phẩm cắt laser phi kim phải dự toán chi phí thay mới định kỳ.

4.2. Đầu laser CO2

Cụm đầu cắt của máy CO2 là phụ kiện máy cắt laser có cấu tạo đơn giản hơn nhiều so với dòng Fiber. Nó bao gồm một giá đỡ bằng nhôm tản nhiệt chứa thấu kính hội tụ ZnSe và ống dẫn khí thổi khói hướng xuống dưới.

Cơ chế đầu cắt này nhận tia laser đã được bẻ góc 90 độ từ gương phản xạ số 3 và hội tụ chùm tia thẳng góc xuống bề mặt vật liệu. Tác động của cấu trúc tối giản giúp đầu cắt cực kỳ nhẹ, giảm tải trọng tĩnh cho trục X để máy chạy khắc (Engraving) với tốc độ cao.

Sự linh hoạt này giúp tạo ra các sản phẩm cắt laser điêu khắc tranh gỗ hay cắt vải rập với tốc độ siêu tốc.

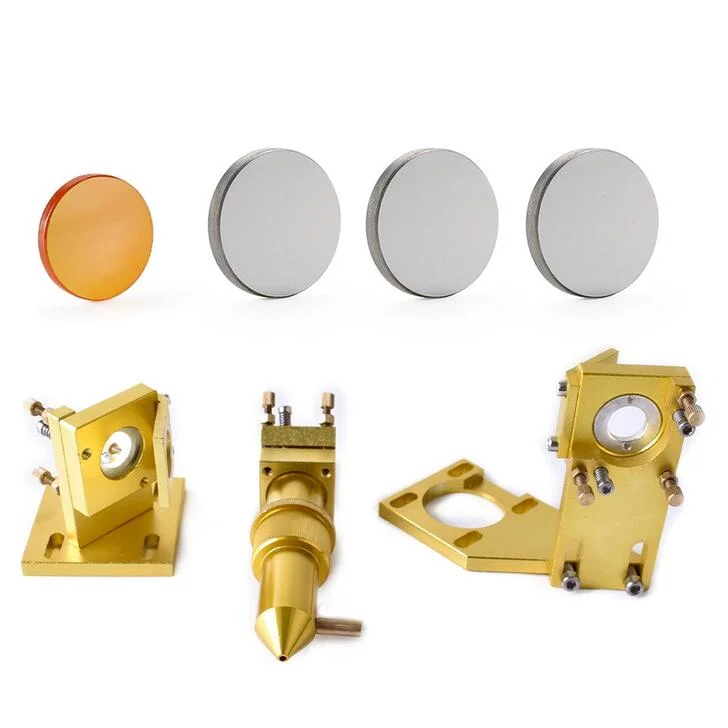

4.3. Thấu kính hội tụ

Thấu kính hội tụ (Focus Lens) cho máy CO2 là phụ kiện máy cắt laser đặc thù được làm từ vật liệu Kẽm Selenide (ZnSe) màu vàng đặc trưng. Đây là vật liệu quang học hiếm hoi cho phép tia hồng ngoại bước sóng 10.6um xuyên qua mà không bị cản lại.

Cơ chế bề mặt cong lồi của thấu kính sẽ bẻ gập các tia sáng song song thành một điểm hội tụ rực lửa. Tác động của việc chọn tiêu cự thấu kính (2 inch cho khắc chữ sắc nét, 4 inch cho cắt Mica dày) quyết định năng lực bóc tách vật liệu.

Bảo vệ thấu kính sạch sẽ mang lại các sản phẩm cắt laser có mép cắt láng mịn như gương, không bị nám đen do khói ám vào thấu kính.

4.4. Gương phản xạ

Hệ thống gương phản xạ (Reflective Mirrors) là phụ kiện máy cắt laser không thể thiếu để điều hướng tia sáng trên máy CO2 quang lộ hở. Thường được làm từ Molybdenum (Mo) hoặc Silicon (Si) mạ vàng để chịu nhiệt độ cực cao.

Cơ chế hệ thống 3 gương gắn trên khung máy sẽ bẻ góc tia sáng 90 độ tại mỗi trạm, dẫn truyền năng lượng từ ống phóng cố định đến mỏ cắt di động. Tác động của việc căn chỉnh (Alignment) đồng trục 3 gương chuẩn xác là tia sáng sẽ lọt đúng tâm lỗ bép cắt.

Nếu sai lệch góc chiếu, năng lượng sẽ bị triệt tiêu, máy không thể đứt phôi và tạo ra sản phẩm cắt laser bị cháy sém méo mó.

4.5. Bộ nguồn laser

Nguồn điện cao áp (Laser Power Supply) là phụ kiện máy cắt laser chịu trách nhiệm cung cấp điện áp hàng vạn Volt cho ống phóng CO2. Nguồn này giao tiếp trực tiếp với bo mạch điều khiển RuiDa để nhận tín hiệu băm xung PWM.

Cơ chế điều tiết điện áp đầu ra cực kỳ linh hoạt giúp công suất tia laser có thể thay đổi liên tục từ 10% đến 100% trong thời gian phần nghìn giây. Tác động của việc kiểm soát dòng điện ổn định giúp tia sáng phát ra không bị chập chờn hay đứt quãng.

Nguồn điện tốt bảo vệ ống phóng thủy tinh không bị nứt vỡ do sốc điện, đảm bảo quá trình chế tác sản phẩm cắt laser diễn ra liền mạch.

4.6. Chiller làm mát

Máy làm mát nước tuần hoàn (Chiller) là phụ kiện máy cắt laser bảo hiểm sinh mệnh cho ống phóng CO2. Các model phổ biến như CW-5200 hay CW-6000 chứa lốc nén lạnh để duy trì nhiệt độ nước luôn ở mức 20-25 độ C.

Cơ chế bơm dòng nước lạnh liên tục qua lớp áo nước bọc ngoài ống thủy tinh giúp giải tán toàn bộ nhiệt lượng khổng lồ sinh ra khi phóng điện. Tác động của hệ thống tản nhiệt cưỡng bức này ngăn chặn hiện tượng quá nhiệt làm nứt vỡ ống phóng hoặc suy giảm công suất tia sáng.

Chiller hoạt động tốt là điều kiện tiên quyết để xưởng chạy đơn hàng sản phẩm cắt laser liên tục 24/24 mà không sợ hỏng máy.

4.7. Bơm khí hỗ trợ

Máy bơm khí (Air pump) hoặc máy nén khí là phụ kiện máy cắt laser thực hiện nhiệm vụ dập lửa và thổi khói. Luồng khí đi qua ống ti-ô dẫn thẳng vào đầu cắt và xịt ra đồng trục với tia laser.

Cơ chế lực thổi cơ học của khí nén đẩy văng lượng tro than và khí gas dễ cháy sinh ra khi laser đốt cháy gỗ hay Acrylic. Tác động của luồng khí liên tục dập tắt các ngọn lửa bùng phát siêu nhỏ (Flare-up), bảo vệ bề mặt vật liệu không bị cháy đen.

Sử dụng bơm khí công suất phù hợp giúp tạo ra các sản phẩm cắt laser thiệp cưới gỗ hay mô hình lắp ráp có màu sắc cháy viền (Edge burn) cánh gián tuyệt đẹp.

5. Linh kiện điện – điều khiển của máy laser

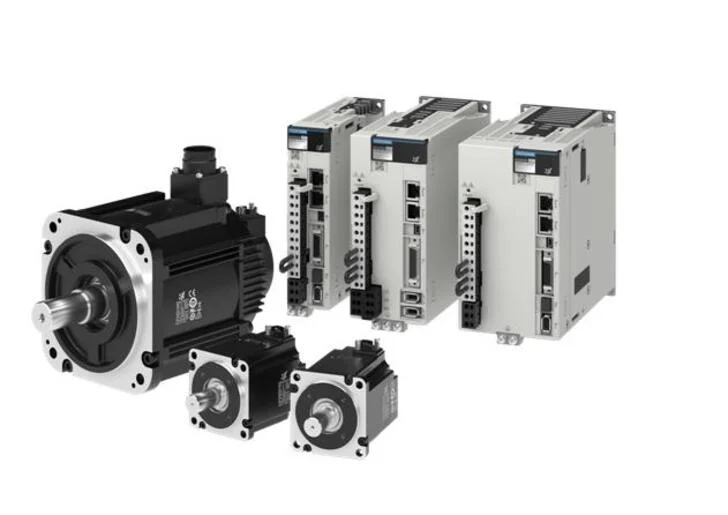

5.1. Servo motor

Động cơ AC Servo là phụ kiện máy cắt laser đóng vai trò “cơ bắp” bứt tốc cho toàn bộ hệ thống khung máy nặng nề. Với cảm biến vị trí (Encoder) vòng kín độ phân giải 24-bit, động cơ Servo liên tục báo cáo tọa độ thực tế về bo mạch trung tâm.

Cơ chế tự động điều chỉnh dòng điện khi phát hiện sự cản trở cơ học giúp động cơ không bao giờ bị mất bước (Skip steps) như động cơ Stepper rẻ tiền. Tác động của lực kéo mô-men xoắn mạnh mẽ đẩy tốc độ Gantry lên ngưỡng 120 mét/phút một cách nhẹ nhàng.

Nhờ sức mạnh này, máy có khả năng cắt góc vuông sắc lẹm, tạo ra các sản phẩm cắt laser có biên dạng hình học phức tạp với sai số bằng 0.

5.2. Driver servo

Bộ kích động cơ (Servo Driver) là phụ kiện máy cắt laser khuếch đại dòng điện thông minh, làm cầu nối giữa bộ điều khiển CNC và động cơ Servo. Nó nhận lệnh xung (Pulse) và hướng (Direction) để cấp điện động lực 3 pha cho cuộn dây động cơ.

Cơ chế lọc nhiễu sóng hài và thuật toán triệt tiêu rung chấn (Vibration suppression) tích hợp bên trong Driver giúp hãm phanh gantry cực kỳ êm ái. Tác động của Driver cao cấp loại bỏ hiện tượng giật cục cơ khí khi mỏ cắt đổi hướng đột ngột ở tốc độ cao.

Sự mượt mà của hệ điện từ này đảm bảo các lỗ khoét tròn trên sản phẩm cắt laser không bị méo mó thành hình Oval.

5.3. Bộ điều khiển CNC

Bo mạch chủ (Mainboard CNC) là “bộ não” quyền lực nhất trong danh sách phụ kiện máy cắt laser. Hệ thống FSCUT hay CypCut sở hữu vi xử lý tín hiệu tốc độ cao, giải mã hàng triệu dòng lệnh G-code trong chớp mắt.

Cơ chế tính toán nội suy trước (Look-ahead) cho phép bo mạch dự đoán các góc cua hẹp để tự động giảm tốc độ tịnh tiến an toàn, kết hợp hạ công suất laser để chống cháy góc. Tác động của trí tuệ nhân tạo này biến cỗ máy thành một thực thể tự hành thông minh.

Sự điều phối nhịp nhàng giữa khí nén, tia sáng và tọa độ mang lại các sản phẩm cắt laser đạt chuẩn chất lượng đồng nhất ở mọi mẻ chạy hàng.

5.4. Bộ nguồn

Bộ nguồn chuyển mạch (Switching Power Supply) 24V DC là phụ kiện máy cắt laser thầm lặng nuôi sống toàn bộ hệ thống vi mạch điện tử. Nguồn Meanwell Đài Loan thường được ưu tiên để đảm bảo điện áp đầu ra luôn phẳng lỳ, không bị sụt áp.

Cơ chế biến đổi dòng điện xoay chiều AC thành dòng một chiều DC an toàn, cách ly nhiễu điện từ từ các thiết bị công suất lớn trong xưởng. Tác động của dòng điện sạch giúp các card cảm biến điện dung và rơ-le hoạt động bền bỉ, không bị treo đơ (Crash) phần mềm giữa chừng.

Nuôi dưỡng hệ thống bằng nguồn điện tốt giúp bảo vệ toàn vẹn dữ liệu, đảm bảo không có sản phẩm cắt laser nào bị hỏng do máy đang cắt thì sập nguồn tín hiệu.

5.5. Màn hình điều khiển

Màn hình giao tiếp HMI (Human-Machine Interface) là phụ kiện máy cắt laser hiển thị cửa sổ tương tác giữa thợ vận hành và máy móc. Màn hình cảm ứng công nghiệp 19-21 inch hiển thị trực quan phần mềm CypCut hoặc RDWorks.

Cơ chế màn hình theo dõi tọa độ di chuyển thực tế (Real-time tracking), hiển thị cảnh báo lỗi (Alarm) dưới dạng mã màu dễ hiểu và mô phỏng quỹ đạo trước khi cắt. Tác động của giao diện tiếng Việt thân thiện giúp người thợ dễ dàng chỉnh sửa thông số bù trừ Kerf và thiết lập điểm Lead-in.

Sự trực quan của HMI giảm thiểu 100 phần trăm lỗi bấm nhầm tọa độ, tránh việc cắt hỏng phôi kim loại tạo thành sản phẩm cắt laser phế liệu.

5.6. Cảm biến an toàn

Hệ thống cảm biến hành trình (Limit Switches) là phụ kiện máy cắt laser thiết lập hàng rào phòng thủ cơ học cuối cùng. Cảm biến quang hoặc tiệm cận từ được gắn tại các điểm tận cùng của trục X, Y, Z.

Cơ chế tự động kích hoạt tín hiệu đóng ngắt mạch điện động lực khẩn cấp khi khối Gantry lao tới vượt quá giới hạn phần mềm cho phép. Tác động của lớp khiên bảo vệ này khóa cứng mọi chuyển động, ngăn chặn thảm họa Gantry đâm rầm vào khung nhôm làm gãy vỡ thanh răng.

Cảm biến hoạt động tốt bảo vệ an toàn tuyệt đối cho thiết bị, đảm bảo nhà máy luôn có sẵn máy để sản xuất sản phẩm cắt laser đúng hạn giao hàng.

6. Sản phẩm cắt laser phổ biến hiện nay

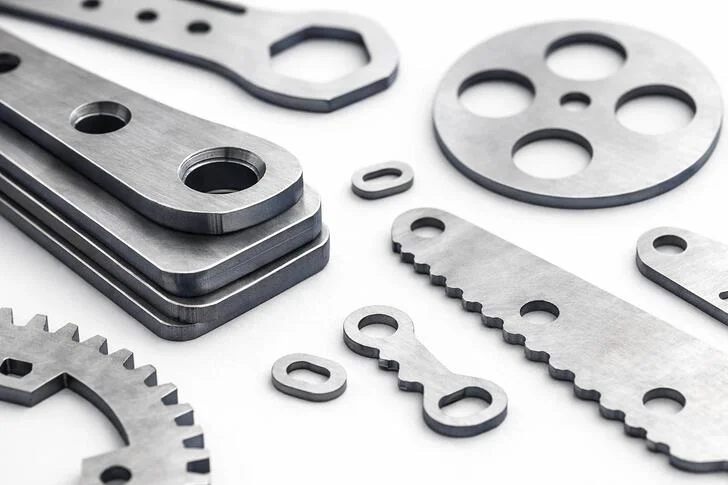

6.1. Chi tiết kim loại cắt laser

6.1.1. Tấm inox

Inox (Thép không gỉ) là vật liệu tạo ra sản phẩm cắt laser mang giá trị thẩm mỹ và thương mại cao nhất. Với sự hỗ trợ của phụ kiện máy cắt laser xả khí Nitơ áp suất 20 Bar, đường cắt Inox không hề bị oxy hóa cháy đen.

Cơ chế luồng khí lạnh thổi bay xỉ lỏng kết hợp tiêu cự âm đâm sâu năng lượng tạo ra mạch cắt láng bóng như gương. Tác động của quy trình này mang lại các chi tiết ốp buồng thang máy, thiết bị bếp công nghiệp sắc lẹm, không tốn công mài dũa bavia.

Đường cắt Inox sạch sẽ cho phép sản phẩm đưa thẳng vào quy trình mạ PVD mạ vàng, mạ đồng ngay lập tức.

6.1.2. Thép carbon

Thép carbon (Thép đen) chiếm 80 phần trăm sản lượng sản phẩm cắt laser trong các nhà máy kết cấu công nghiệp hạng nặng. Sử dụng bép đôi (Double nozzle) làm phụ kiện máy cắt laser xả khí Oxy áp suất cực thấp là chìa khóa gia công.

Cơ chế mồi lửa từ Oxy tạo phản ứng cháy sinh nhiệt dữ dội, cộng hưởng cùng tia laser Fiber để xuyên thủng tấm thép dày 20mm dễ dàng. Tác động của sự kiểm soát nhiệt lượng này mang lại bản mã dầm chữ I, chân đế động cơ phẳng đứng 90 độ, không bị rỗ mặt tổ ong.

Các chi tiết bản mã cắt xong có thể đưa ngay vào jig hàn tổ hợp, đảm bảo độ chịu lực kết cấu vững chãi cho công trình xây dựng.

6.1.3. Nhôm

Hợp kim nhôm là thử thách khốc liệt do đặc tính phản quang mạnh, nhưng lại cho ra sản phẩm cắt laser tản nhiệt và vỏ thiết bị tuyệt vời. Đầu cắt Auto-Focus là phụ kiện máy cắt laser bắt buộc phải có để thiết lập lệnh đục lỗ mồi đa tầng (Multi-piercing).

Cơ chế băm xung tia laser tần số cao phá vỡ lớp màng oxit nhôm mà không làm dội tia sáng ngược lên làm nổ thấu kính. Tác động của công nghệ cắt xung ngắn giúp vách nhôm mỏng không bị biến dạng nhiệt hay vón cục bavia chân chim.

Khả năng phay cắt nhôm siêu tốc đáp ứng tiêu chuẩn khắt khe của ngành công nghiệp chế tạo linh kiện hàng không và tự động hóa Robotics.

6.2. Sản phẩm quảng cáo

Ngành quảng cáo tiêu thụ khối lượng lớn sản phẩm cắt laser từ cả hai công nghệ Fiber và CO2. Chữ nổi Inox mạ vàng, biển vẩy Mica, hộp đèn Formex đều được gia công tinh xảo nhờ hệ thống phụ kiện máy cắt laser chuẩn xác.

Cơ chế cắt biên dạng khép kín (Profile routing) với đường kính tia sáng cực mảnh (0.1mm) có thể lách vào các góc chữ Serif (chữ có chân) nhỏ xíu. Tác động của quỹ đạo cắt sắc lẹm này bảo toàn nguyên vẹn tính nghệ thuật của các font chữ thư pháp phức tạp.

Bảng hiệu quảng cáo gia công bằng CNC laser mang lại hiệu ứng thị giác sang trọng, chống chịu thời tiết vượt trội so với cắt dán decal thủ công.

6.3. Sản phẩm trang trí nội thất

Vách ngăn hoa văn (Partition panel), lan can cầu thang họa tiết hoa lá tây là những sản phẩm cắt laser làm mưa làm gió trong kiến trúc tân cổ điển. Máy laser cày xới các tấm phôi thép dày 3-5mm với hệ thống phụ kiện máy cắt laser hoạt động không biết mệt mỏi.

Cơ chế nội suy cung tròn trơn tru của Mainboard FSCUT kết hợp tốc độ tịnh tiến 20m/phút biến mọi phác thảo thiết kế rối rắm thành hiện thực. Tác động của gia công laser xóa bỏ rào cản của cưa lọng thủ công, tạo ra các vách bình phong có độ uốn lượn mượt mà không bị vấp gãy.

Sản phẩm nội thất kim loại sau khi cắt xong chỉ cần sơn tĩnh điện là có thể ốp tường trang trí, mang lại biên lợi nhuận ròng khổng lồ cho chủ xưởng.

6.4. Chi tiết cơ khí chính xác

Ngành công nghiệp phụ trợ như sản xuất bánh răng tĩnh, long đền, phe cài đòi hỏi sản phẩm cắt laser đạt dung sai cộng trừ 0.05mm. Nhóm phụ kiện máy cắt laser truyền động (Vitme bi, Servo Yaskawa) là lớp bảo chứng vững chắc cho độ chính xác này.

Cơ chế thuật toán bù trừ rãnh cắt (Kerf compensation) của phần mềm sẽ tự động mở rộng hay thu hẹp quỹ đạo chạy dao để bù lại độ dày của tia sáng. Tác động của sự tinh chỉnh toán học này đảm bảo các lỗ khoét trục H7 trên mặt bích khớp mí hoàn toàn khi lắp ghép bulong.

Nó loại trừ hoàn toàn nguyên công doa lỗ lại bằng máy khoan cần, tăng tốc độ xuất xưởng hàng loạt cho đối tác lắp ráp ô tô.

6.5. Sản phẩm kết cấu thép

Ngành đóng tàu, cẩu tháp hạng nặng yêu cầu sản phẩm cắt laser là những tấm vách thân tàu, thanh giằng siêu trường siêu trọng. Khung Gantry khổ lớn 2.5x6m và nguồn Laser 12kW-30kW là bộ phụ kiện máy cắt laser thống trị phân khúc này.

Cơ chế cắt đứt gãy vật liệu bằng nhiệt lượng siêu khủng (Power density) kết hợp áp suất Oxy đẩy xỉ, chẻ đôi phiến thép 40mm như cắt bơ. Tác động của máy cắt laser Fiber thay thế hoàn toàn công nghệ rùa cắt Oxy-Gas chậm chạp và làm biến dạng nhiệt trầm trọng phôi thép.

Các bản mã kết cấu thép cắt bằng laser giữ nguyên tính toàn vẹn luyện kim, không bị cong võng, tối ưu hóa thời gian thi công lắp dựng tại công trường.

7. Phụ kiện ảnh hưởng như thế nào đến chất lượng cắt?

7.1. Đầu cắt ảnh hưởng đến độ chính xác

Cụm đầu cắt (Cutting head) là phụ kiện máy cắt laser nắm giữ chìa khóa dung sai của toàn bộ sản phẩm cắt laser. Khung vỏ nhôm đúc kín khít của mỏ cắt chống lại mọi rung động cơ học khi Gantry chạy phanh gấp.

Cơ chế cảm biến bám tôn điện dung đo lường sai số 0.1mm để giữ trục Z nâng hạ nhịp nhàng, đảm bảo tia sáng luôn đâm vuông góc 90 độ xuống mặt thép. Tác động của mỏ cắt chất lượng cao là triệt tiêu hiện tượng rãnh cắt bị vát xéo hình chữ V (Taper effect).

Nếu sử dụng đầu cắt kém chất lượng, độ rơ lắc của thấu kính bên trong sẽ làm tia laser văng chệch tâm, phá nát kích thước hình học của lỗ khoét tròn.

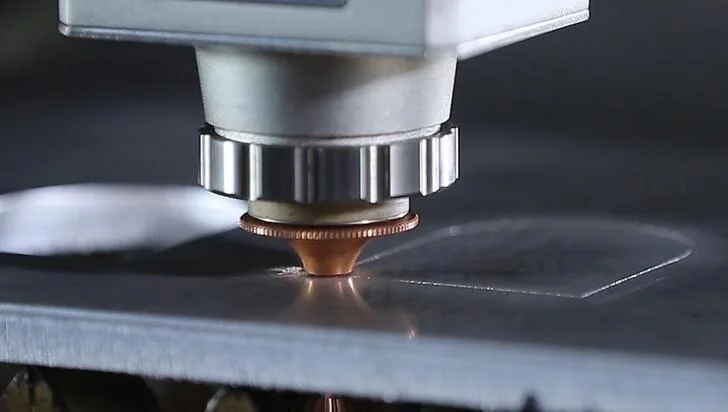

7.2. Béc cắt ảnh hưởng chất lượng mép cắt

Béc cắt đồng (Nozzle) là phụ kiện máy cắt laser trực tiếp định hình luồng khí động học xối vào phôi, quyết định 90 phần trăm độ nhẵn bóng của sản phẩm cắt laser. Lỗ bép phải tuyệt đối tròn vành vạnh và không dính xỉ hàn.

Cơ chế dòng khí đi qua lỗ bép chuẩn tâm (Centering) sẽ tạo thành một luồng phản lực bao bọc chặt lấy tia laser, đẩy thẳng xỉ lỏng xuống dưới gầm máy. Tác động của bép cắt sạch sẽ ngăn chặn tình trạng khí bị tản mát, thổi lệch làm xỉ lỏng văng dính lại vào mép cắt tạo thành dải bavia lởm chởm.

Việc tiết kiệm không thay bép cắt bị méo móp sẽ bắt buộc xưởng phải trả giá bằng hàng chục giờ công nhân dùng máy mài cầm tay đánh bavia thủ công.

7.3. Thấu kính ảnh hưởng công suất tia

Thấu kính hội tụ (Focus Lens) là phụ kiện máy cắt laser chuyển hóa ánh sáng song song thành “lưỡi dao” năng lượng. Độ trong suốt của bề mặt phủ AR trên thấu kính quyết định tốc độ gia công sản phẩm cắt laser.

Cơ chế thấu kính sạch sẽ cho phép 100 phần trăm chùm tia Fiber 1064nm đi qua và hội tụ thành điểm sáng siêu nhỏ có mật độ nhiệt hàng Megawatt. Tác động của một thấu kính hoàn hảo giúp máy dễ dàng đâm thủng thép dày 20mm trong tích tắc.

Ngược lại, nếu thấu kính bị ố vàng hay bám bụi khói, tia laser sẽ bị tán xạ, công suất giảm sút làm máy không thể cắt đứt phôi, chỉ gạch những vệt xước nông trên mặt thép.

7.4. Khí hỗ trợ ảnh hưởng bề mặt cắt

Áp suất và độ tinh khiết của bình khí là nhóm phụ kiện máy cắt laser tiêu hao quyết định tính chất hóa lý của sản phẩm cắt laser. Van tỷ lệ điện tử SMC điều tiết dòng khí Oxy/Nitơ xả ra bép cắt từ 0.6 đến 25 Bar.

Cơ chế khí Nitơ xả lạnh tàn bạo thổi bay kim loại lỏng trước khi Oxy không khí kịp tiếp xúc, trong khi khí Oxy áp thấp lại tạo lò phản ứng nhiệt nung chảy thép đen. Tác động của khí hỗ trợ tinh khiết (không lẫn hơi nước, dầu mỡ) tạo ra bề mặt Inox sáng bóng như gương và thép đen láng mịn.

Sử dụng khí nén lẫn nước sẽ làm hơi ẩm bám vào kính bảo vệ, phá hủy cụm quang học và làm mép cắt kim loại bị rỗ mặt tổ ong trầm trọng.

7.5. Servo ảnh hưởng độ ổn định

Hệ động lực bao gồm Servo Motor Yaskawa là phụ kiện máy cắt laser đảm bảo quỹ đạo chạy dao không bị lệch lạc cho mọi sản phẩm cắt laser. Động cơ kết hợp Encoder độ phân giải cao liên tục báo cáo vị trí về bộ não trung tâm.

Cơ chế truyền động vòng kín (Closed-loop) phát hiện và bù trừ sai lệch lực cản chỉ trong một mili-giây, chống lại hiện tượng mất bước (Skip steps) chết người của động cơ bước. Tác động của Servo xịn mang lại gia tốc bứt tốc dũng mãnh, đi cua mượt mà, không làm đầu cắt rung bần bật.

Chính sự êm ái này triệt tiêu hoàn toàn các vết răng cưa gợn sóng lăm tăm trên đường cắt biên dạng thẳng của các chi tiết chấn gập.

8. Dấu hiệu cần thay phụ kiện máy cắt laser

8.1. Mép cắt xấu

Khi sản phẩm cắt laser xuất hiện dải bavia cứng bám đặc gầm, hoặc mép cắt bị cháy sém rỗ mặt, đó là lời kêu cứu từ hệ thống phụ kiện máy cắt laser. Nguyên nhân hàng đầu là béc cắt (Nozzle) bị biến dạng do va chạm vào phôi lật ngửa, hoặc kính bảo vệ dưới đã bị rỗ xỉ mờ đục.

Cơ chế tia laser bị tán xạ quang học kết hợp với luồng khí thổi lệch tâm không đủ sức tống khứ xỉ lỏng ra khỏi rãnh cắt (Kerf). Tác động của việc này phá nát dung sai lắp ráp, bắt buộc xưởng phải dừng máy ngay lập tức để vặn thay bép cắt mới hoặc lau chùi lại cụm thấu kính Focus.

Xử lý dứt điểm vật tư tiêu hao lỗi trả lại ngay lập tức đường cắt bóng láng ngọt lịm.

8.2. Giảm công suất cắt

Máy đang cắt phôi 10mm chạy tốc độ 5m/phút bỗng dưng không đứt nổi, hoặc đục lỗ mồi (Piercing) liên tục bị nổ lốp bốp văng xỉ. Đây là hồi chuông báo tử cho module Nguồn phát Fiber hoặc thấu kính hội tụ, những phụ kiện máy cắt laser cốt lõi.

Cơ chế bụi bẩn lọt vào buồng kín quang học đốt cháy lớp phủ AR của thấu kính, hoặc cáp quang QBH bị gập gãy gây suy hao năng lượng ánh sáng. Tác động của sự cố mất công suất làm tê liệt hoàn toàn năng lực xuất xưởng sản phẩm cắt laser dày của nhà máy.

Tuyệt đối không ép máy chạy tiếp, cần gọi chuyên gia dùng máy đo công suất (Power Meter) kiểm tra sự suy giảm năng lượng từ tủ nguồn để có phương án bảo hành cáp quang.

8.3. Tăng lỗi sản phẩm

Tỷ lệ phế phẩm (Scrap rate) tăng vọt, các lỗ tròn nhỏ khoét ra bị méo thành hình Oval, đây là hệ quả của việc hệ truyền động cơ khí phụ kiện máy cắt laser bị rơão. Thanh răng chéo và ray trượt vuông có thể đang cạn kiệt mỡ bôi trơn làm xước bi con trượt.

Cơ chế ma sát cơ học khổng lồ phản kháng lại lực kéo của động cơ Servo, làm khung Gantry bị khựng và sai số nội suy cung tròn. Tác động của hiện tượng này là các sản phẩm cắt laser như bản mã không thể xỏ lọt bulong M16 do lỗ bị hụt kích thước.

Bơm mỡ bò định kỳ vào hệ thống bơm nhớt tự động và siết chặt lại bulong thanh răng sẽ khóa chặt lại dung sai hình học cơ khí.

8.4. Tia laser không ổn định

Tia laser lúc chớp lúc tắt, hoặc đang cắt thì mất tia khiến mạch cắt đứt khúc lốm đốm. Lỗi này thường bắt nguồn từ bộ Nguồn điện 24V DC hoặc dây cáp tín hiệu SMA vòng gốm, những phụ kiện máy cắt laser tưởng chừng nhỏ bé.

Cơ chế nguồn điện bị nhiễu sóng hài hoặc cáp SMA bị đứt ngầm do uốn gập liên tục làm gián đoạn tín hiệu khuếch đại điện dung truyền về Mainboard. Tác động của tín hiệu chập chờn khiến phần mềm CypCut liên tục báo lỗi cảnh báo giả, ép máy dừng phát tia để bảo vệ an toàn.

Thay mới sợi cáp SMA giá vài trăm ngàn đồng sẽ dập tắt hoàn toàn lỗi vặt, giúp máy chạy rào rào tạo ra sản phẩm cắt laser liền mạch không tì vết.

8.5. Máy rung hoặc sai số cao

Khối Gantry lao đi phát ra tiếng rít kim loại chói tai, đầu cắt rung bần bật khi hãm phanh ở góc vuông. Đây là tín hiệu báo động đỏ từ Hộp số giảm tốc hành tinh hoặc Driver Servo, các phụ kiện máy cắt laser chịu tải trọng động học nặng nhất.

Cơ chế bánh răng bên trong hộp số bị mòn làm tăng độ rơ (Backlash) quá mức 3 arcmin, khiến trục quay bị trễ nhịp so với lệnh điện tử. Tác động của lỗi cơ học này tạo ra hiện tượng “vẩy đuôi” làm các đoạn cắt góc của sản phẩm cắt laser bị vểnh, không vuông góc 90 độ.

Phải mời kỹ sư dùng đồng hồ so (Dial indicator) đo kiểm lại độ dơ hộp số và thay thế bánh răng Pinion mới để dập tắt sai số tịnh tiến.

9. Cách chọn phụ kiện máy cắt laser phù hợp

9.1. Theo công nghệ máy (Fiber/CO2)

Quy tắc bất di bất dịch khi mua phụ kiện máy cắt laser là phải phân biệt rạch ròi hệ sinh thái công nghệ. Vật tư quang học của Fiber (bước sóng 1.064nm) làm từ Thạch anh tinh khiết (Fused Silica), trong khi CO2 (bước sóng 10.6um) dùng thấu kính Kẽm Selenide (ZnSe) màu vàng.

Cơ chế hấp thụ ánh sáng khác biệt này nếu lắp nhầm sẽ làm thấu kính không truyền tải được tia laser, dẫn đến nổ vỡ tức thì khi phát tia. Tác động của việc nắm vững công nghệ giúp nhân viên mua hàng mua đúng vật tư, bảo vệ an toàn cho cỗ máy và đảm bảo duy trì chuỗi sản xuất sản phẩm cắt laser không bị gián đoạn do cháy hỏng linh kiện thay thế sai bét.

9.2. Theo công suất máy

Công suất của Nguồn Laser định đoạt giới hạn chịu đựng của mọi phụ kiện máy cắt laser đi kèm. Máy công suất 6kW-12kW phải dùng mỏ cắt hạng nặng (như Precitec ProCutter) có thấu kính đường kính D37 hoặc D50, và phải có hệ thống tản nhiệt nước chạy sát buồng kính bảo vệ.

Cơ chế năng lượng nhiệt hàng Megawatt nén vào một tiết diện hẹp đòi hỏi vật tư phải cực dày để không bị nung chảy. Tác động của việc dùng mỏ cắt 3kW (thấu kính D30) lắp cho máy 6kW sẽ làm kính bảo vệ nổ tung liên tục, gây mù mịt khói cháy buồng quang học.

Mua đúng linh kiện theo Dải công suất (Power Range) là tấm vé bảo hiểm rẻ nhất để cỗ máy an tâm bào ra các sản phẩm cắt laser thép dày 20mm.

9.3. Theo model thiết bị

Mỗi thương hiệu máy CNC Fiber cấu trúc một hệ thống phụ kiện máy cắt laser đặc thù về giắc cắm và bước ren. Bép cắt đồng (Nozzle) của mỏ cắt RayTools sẽ có bước ren khác biệt hoàn toàn với mỏ cắt BOCI hay Precitec. Vòng gốm Ceramic cũng có đường kính và chấu tiếp xúc tín hiệu khác nhau.

Cơ chế độc quyền (Proprietary design) này ép buộc chủ xưởng phải đọc kỹ Catalog Part List của thiết bị trước khi đặt mua. Tác động của việc mua sai Model bép cắt là thợ không thể vặn ren vào đầu mỏ cắt, rò rỉ khí áp lực cao xịt tứ tung.

Sự chuẩn xác trong khâu đặt hàng vật tư tiêu hao giúp thợ vận hành thay thế bép cắt hỏng nhanh chóng, máy tiếp tục cắt sản phẩm cắt laser ngay lập tức.

9.4. Theo thương hiệu

Sức mạnh của sản phẩm cắt laser tỷ lệ thuận với uy tín thương hiệu của phụ kiện máy cắt laser. Chọn động cơ Servo Yaskawa/Panasonic (Nhật Bản) thay vì hàng bãi, chọn ray trượt HIWIN/THK (Đài Loan/Nhật) thay vì ray gia công thô. Chọn Nguồn IPG (Đức) hoặc MAX/Raycus chính hãng.

Cơ chế linh kiện “hàng hiệu” đã được chứng thực qua hàng triệu giờ hoạt động công nghiệp, chống chịu mài mòn và nhiễu từ trường xuất sắc. Tác động của việc đầu tư đồ xịn là cỗ máy chạy 3 ca/ngày không biết mệt mỏi, không phát sinh lỗi vặt (Downtime) làm công nhân phải ngừng việc ngồi chơi.

Đừng tiếc vài triệu đồng mua linh kiện trôi nổi (OEM rẻ tiền) để rồi phải đền bù hợp đồng gia công do máy cắt lệch kích thước bản mã kết cấu.

9.5. Theo ngân sách

Quản trị dòng tiền định hướng chiến lược tích trữ phụ kiện máy cắt laser. Xưởng SME khởi nghiệp nên dự trữ dồi dào các vật tư tiêu hao rẻ tiền (Kính bảo vệ, Bép cắt đồng) nhưng mang lại hiệu quả trực tiếp nhất để mạch cắt không bị bavia.

Cơ chế dồn ngân sách vào các module cốt lõi như Cảm biến điện dung hay cụm Thấu kính Focus chính hãng để giữ độ ổn định lâu dài. Tác động của việc phân bổ ngân sách khôn ngoan giúp doanh nghiệp không bị đọng vốn vào những linh kiện cơ khí ít hỏng (như thanh răng, hộp số).

Dự toán ngân sách bảo trì linh hoạt đảm bảo cỗ máy luôn trong tình trạng sức khỏe tốt nhất để in ra các sản phẩm cắt laser mang lại lợi nhuận ròng hàng tháng.

10. Bảo trì và thay thế phụ kiện máy laser

10.1. Vệ sinh thấu kính định kỳ

Trái tim quang học cần sự chăm sóc nghiêm ngặt, việc vệ sinh thấu kính là thao tác sống còn để bảo vệ phụ kiện máy cắt laser. Kính bảo vệ dưới (Lower protective window) phải được tháo ra kiểm tra rỗ xỉ và lau bằng tăm bông tẩm cồn quang học (Isopropanol) vào cuối mỗi ca cắt.

Cơ chế phòng sạch (Dust-free) yêu cầu thợ không được dùng miệng thổi hay dùng giấy ráp thô lau kính để tránh phá hủy lớp phủ chống phản xạ (AR coating) mỏng manh. Tác động của kính bảo vệ sạch sẽ 100% giúp năng lượng tia laser truyền tải nguyên vẹn, đâm thủng thép siêu tốc.

Bảo dưỡng đúng cách thấu kính giúp xưởng xuất xưởng các sản phẩm cắt laser không bị dính gợn bavia lỏng do suy hao nhiệt lượng.

10.2. Kiểm tra béc cắt

Béc cắt đồng (Nozzle) là “ống xả” áp lực cao, một phụ kiện máy cắt laser rất dễ biến dạng. Hằng ngày, thợ máy phải dùng mắt thường kiểm tra lỗ bép xem có bị méo Oval do mỏ cắt đâm sầm vào mép tấm tôn lật ngửa hay không, và dùng tăm chọc sạch xỉ bám xung quanh.

Cơ chế lỗ bép méo sẽ làm chùm tia khí Nitơ/Oxy phụt ra bị lệch tâm (Off-center), không bao bọc trọn vẹn tia laser đang nung chảy kim loại. Tác động của việc thay ngay bép cắt mới giúp luồng khí động học xối thẳng vuông góc xuống rãnh hẹp, thổi bay mọi giọt xỉ lỏng.

Một bép cắt chuẩn tâm mang lại những sản phẩm cắt laser có đường cắt Inox láng bóng như gương, đáp ứng tiêu chuẩn khắt khe nhất.

10.3. Kiểm tra đầu cắt

Cụm đầu cắt nguyên khối là phụ kiện máy cắt laser chịu tải liên tục, cần bảo trì vòng gốm cảm biến (Ceramic ring) và giắc cắm cáp SMA hàng tuần. Phải tháo vòng gốm ra dùng khăn khô lau sạch bụi khói ám đen để phục hồi điện trở cách điện.

Cơ chế tín hiệu điện dung thu thập từ bép cắt truyền qua vòng gốm phải sạch sẽ, không bị nhiễu chạm chập vỏ máy. Tác động của cụm đầu cắt nhạy bén giúp hệ thống Auto-Focus bám sát bề mặt nhấp nhô của phôi thép với sai số 0.1mm, không đâm cày xuống bàn máy.

Sự bảo vệ này giữ cho cụm quang học thấu kính bên trong an toàn tuyệt đối, duy trì năng lực bào ra sản phẩm cắt laser ổn định suốt hàng nghìn giờ.

10.4. Kiểm tra khí hỗ trợ

Đường ống dẫn khí áp lực cao là hệ thống tĩnh tĩnh mạch nuôi dưỡng phụ kiện máy cắt laser. Định kỳ phải dùng bọt xà phòng bôi lên các cút nối (Fittings) từ bình tích áp đến van tỷ lệ SMC để phát hiện xì hở khí Nitơ, Oxy đắt tiền.

Cơ chế xả đáy bình lọc tách nước, tách dầu của máy nén khí trục vít hằng ngày để đẩy lượng hơi ẩm ngưng tụ ra ngoài môi trường. Tác động của luồng khí khô, siêu sạch (Oil-free) ngăn chặn hoàn toàn hiện tượng sương mù hơi nước bám vào làm mờ thấu kính bảo vệ dưới.

Khí hỗ trợ tinh khiết là bí quyết duy nhất để tạo ra các sản phẩm cắt laser thép carbon dày không bị rỗ mặt tổ ong cháy sém.

10.5. Lịch thay thế phụ kiện

Lên kế hoạch tồn kho vật tư là nguyên tắc quản trị Opex cho phụ kiện máy cắt laser. Các phụ tùng tiêu hao nhanh như Kính bảo vệ, Bép cắt đồng phải thay mới ngay khi rỗ hỏng (chu kỳ vài ngày/tuần). Vòng gốm Ceramic thay khi nứt mẻ.

Cơ chế nước làm mát Chiller và mỡ bôi trơn ray trượt HIWIN bắt buộc phải thay thế toàn bộ sau mỗi 6 tháng vận hành cày ải 3 ca/ngày. Tác động của việc thay thế định kỳ chủ động này dập tắt hoàn toàn rủi ro máy chết cứng (Downtime) giữa chừng do đứt cáp hay cháy lốc lạnh.

Lịch bảo trì khắt khe biến cỗ máy thành cỗ xe tăng bất khả chiến bại, liên tục tuôn ra các lô sản phẩm cắt laser sinh dòng tiền dương cho chủ doanh nghiệp.

11. Báo giá phụ kiện máy cắt laser

11.1. Phụ kiện máy cắt laser giá bao nhiêu?

Thị trường cung cấp phụ kiện máy cắt laser có phổ giá dàn trải cực rộng, định đoạt bởi công suất chịu tải và thương hiệu sản xuất. Các vật tư tiêu hao hao mòn nhanh (Bép cắt, Kính bảo vệ) có giá cực kỳ “hạt dẻ”, chỉ từ 50.000đ đến 300.000đ/chiếc, phù hợp mua sỉ dự trữ.

Cơ chế các module công nghệ lõi nhập khẩu nguyên khối như Nguồn quang học Fiber, Cụm mỏ cắt Auto-Focus đắt đỏ hơn rất nhiều, dao động từ 30 triệu đến hàng trăm triệu VNĐ. Tác động của sự minh bạch bảng giá (BOM list) giúp bộ phận thu mua (Purchasing) của xưởng tránh mua hớ hàng nhái (Fake) OEM kém chất lượng.

Đầu tư đúng giá trị thực của linh kiện xịn giúp cỗ máy vận hành trơn tru, tạo ra các sản phẩm cắt laser đạt chuẩn xuất khẩu mà không bị đội chi phí bảo trì ảo.

11.2. Giá đầu cắt laser

Cụm đầu cắt (Cutting head) là phụ kiện máy cắt laser quan trọng thứ 2 chỉ sau Nguồn Fiber. Phân khúc giá bình dân dành cho đầu cắt chỉnh tay (Manual Focus) của RayTools cho máy 1.5kW dao động quanh mức 15-20 triệu VNĐ.

Cơ chế nâng cấp lên đầu cắt Auto-Focus (có động cơ Servo mini tự chỉnh tiêu cự) của BOCI hay RayTools cho máy 3kW-6kW đẩy mức giá lên 35-50 triệu VNĐ. Tác động của cụm mỏ cắt siêu cao cấp Precitec (Đức) cho máy 12kW+ có giá trên 150 triệu, mang lại hệ thống tản nhiệt nước kép cực mạnh để cắt đục lỗ bạo lực.

Đầu tư mỏ cắt xịn bảo vệ túi tiền của xưởng khỏi rủi ro nổ vỡ thấu kính, duy trì tốc độ xẻ sản phẩm cắt laser cực nhanh.

11.3. Giá béc cắt – kính bảo vệ

Nhóm “tuyến đầu chịu đạn” gồm Béc đồng và Kính bảo vệ là phụ kiện máy cắt laser rẻ nhất nhưng quyết định sinh tử đến mạch cắt. Béc cắt đồng nguyên chất (Single/Double Nozzle) có giá dao động từ 50.000đ – 100.000đ/chiếc, Kính bảo vệ thạch anh AR coating từ 150.000đ – 300.000đ/miếng.

Cơ chế giá rẻ này yêu cầu chủ xưởng không được tiếc tiền, phải thay mới ngay khi béc bị méo hay kính bị rỗ xỉ li ti do tia lửa bắn ngược. Tác động của việc dùng kính bẩn sẽ làm suy hao 30% công suất tia laser, ép máy chạy chậm lại hoặc cắt không đứt phôi thép.

Chi vài trăm ngàn thay vật tư kịp thời cứu vãn lô sản phẩm cắt laser trị giá hàng chục triệu đồng không bị vứt thành phế liệu.

11.4. Giá ống laser CO2

Trong ngành phi kim, Ống phóng khí (Laser Tube) là phụ kiện máy cắt laser CO2 chiếm chi phí bảo trì lớn nhất. Ống phóng thủy tinh công suất phổ thông 100W-150W (hãng Reci, Yongli) có giá dao động từ 8 triệu đến 15 triệu VNĐ.

Cơ chế ống phóng CO2 bằng kim loại (RF Metal Tube) của các hãng Mỹ (Synrad, Coherent) bền bỉ hơn, có thể bơm lại khí (Re-fill) nhưng giá đầu tư ban đầu cực chát, từ 40 triệu đến hơn 100 triệu VNĐ. Tác động của ống phóng xịn cung cấp chùm tia 10.6um hội tụ cực nhỏ, không bị suy hao công suất đột ngột.

Nó mang lại đường cắt Mica dày 20mm láng bóng như gương, tạo ra các sản phẩm cắt laser quảng cáo chữ nổi đỉnh cao không thể chê vào đâu được.

11.5. Yếu tố ảnh hưởng đến giá

Sự chênh lệch bảng báo giá phụ kiện máy cắt laser bị chi phối hoàn toàn bởi Dải công suất chịu tải (Power Rating) và Chất lượng lớp mạ quang học. Kính bảo vệ dùng cho nguồn 12kW phải cực dày và làm từ Fused Silica tinh khiết, đắt gấp 3 lần kính của máy 3kW.

Cơ chế mua hàng chính hãng từ đại lý ủy quyền (như Automech) có mức giá nhỉnh hơn nhưng bao gồm dịch vụ kỹ sư xuống xưởng thay thế, dùng máy đo quang học để căn tâm tia sáng chuẩn xác. Tác động của dịch vụ chìa khóa trao tay này dập tắt hoàn toàn rủi ro lắp sai làm nổ linh kiện điện tử.

Chủ xưởng khôn ngoan sẽ chi tiền cho gói giải pháp toàn diện để máy cắt rào rào tạo ra sản phẩm cắt laser sinh lời ngay lập tức, không lãng phí thời gian tự mò mẫm độ chế.

12. Giải pháp phụ kiện máy laser tại Automech

12.1. Phụ kiện Fiber Automech cung cấp

Tập đoàn Automech khẳng định vị thế tổng kho phụ kiện máy cắt laser Fiber số 1 Việt Nam, nhập khẩu trực tiếp không qua trung gian. Chúng tôi cung cấp full dải linh kiện từ cụm mỏ cắt RayTools, BOCI, Precitec đến Nguồn phát IPG, MAX, Raycus và bo mạch FSCUT chính hãng.

Cơ chế trữ kho số lượng khổng lồ hàng vạn Kính bảo vệ, Bép cắt đồng, Cáp SMA, Vòng gốm Ceramic tại trung tâm Hà Nội và TP.HCM sẵn sàng chuyển phát hỏa tốc. Tác động của hệ sinh thái vật tư chính gốc 100% giúp máy CNC của khách hàng thay thế tương thích tuyệt đối, không báo lỗi phần mềm.

Sự sẵn sàng của Automech là tấm khiên vững chắc đảm bảo cỗ máy của xưởng liên tục bào ra các sản phẩm cắt laser mượt mà như ngày đầu đập hộp.

12.2. Phụ kiện CO2 Automech cung cấp

Không bỏ rơi ngành gia công phi kim, Automech cung cấp trọn bộ phụ kiện máy cắt laser CO2 tiêu chuẩn công nghiệp. Danh mục bao gồm Ống phóng thủy tinh Reci (100W-150W), bộ Nguồn cao áp, Gương phản xạ Molybdenum và Thấu kính hội tụ ZnSe màu vàng chịu nhiệt cao.

Cơ chế linh kiện CO2 của Automech đảm bảo lớp mạ quang học siêu mượt, giảm thiểu tối đa hệ số suy hao (Power loss) khi tia sáng đi qua hệ thống 3 gương phản xạ. Tác động của vật tư xịn giúp tia laser 10.6um bảo toàn sức mạnh nung chảy, cắt đứt ván Gỗ, Mica, Da cực kỳ nhanh chóng.

Đầu tư thấu kính xịn tại Automech mang lại các sản phẩm cắt laser biển hiệu quảng cáo có mép cắt bóng láng, nâng tầm giá trị thương hiệu.

12.3. Tư vấn thay thế và nâng cấp

Automech không bán hàng kiểu đại trà, chuyên gia của chúng tôi tiến hành “bắt bệnh” qua Video Call trước khi xuất kho phụ kiện máy cắt laser. Phân tích thói quen chạy thép dày hay mỏng để tư vấn xưởng lấy đúng loại Bép đơn (Nitơ) hay Bép đôi (Oxy) với đường kính lỗ thoát khí tối ưu nhất.

Cơ chế tư vấn nâng cấp gói độ chế (Retrofit) từ mỏ cắt chỉnh tay Manual lên mỏ cắt Auto-Focus hoặc nâng công suất Nguồn Fiber từ 3kW lên 6kW. Tác động của giải pháp cá nhân hóa này giúp xưởng cơ khí bứt phá năng suất cắt bản mã dầm thép dày 20mm lên gấp đôi với chi phí chỉ bằng 1/3 việc mua máy mới.

Sự tư vấn bài bản biến vật tư mua về thành công cụ sinh lời sắc bén, mở rộng tệp sản phẩm cắt laser nhận thầu cho doanh nghiệp.

12.4. Hỗ trợ kỹ thuật – lắp đặt

Việc “phẫu thuật” thay thế cụm quang học phụ kiện máy cắt laser là kỹ thuật khó nhằn, Automech giải quyết bài toán này bằng dịch vụ kỹ sư tận xưởng. Kỹ thuật viên mang theo bộ buồng phòng sạch di động (Dust-free chamber) để tháo lắp thấu kính hội tụ, ngăn chặn tuyệt đối hạt bụi lọt vào làm xước lớp AR.

Cơ chế dùng súng phát tia laser đỏ (Red beam pointer) kết hợp băng dính để căn tâm đồng trục (Centering) lại lỗ bép cắt đảm bảo tia sáng xả thẳng đứng 90 độ. Tác động của quy trình thi công chuyên nghiệp phục hồi 100 phần trăm sức mạnh đâm thủng kim loại, mạch cắt không bị vát xéo hình phễu.

Xưởng mộc, xưởng cơ khí hoàn toàn an tâm giao phó máy móc cho Automech để nhận lại những lô sản phẩm cắt laser chuẩn dung sai H7.

12.5. Bảo trì và cung ứng linh kiện

Gói chăm sóc hậu mãi 5 sao của Automech định hình chuẩn mực bảo trì phụ kiện máy cắt laser tại Việt Nam. Chương trình Preventive Maintenance định kỳ 6 tháng/lần cử kỹ sư đến xưởng xả đáy Chiller, bơm mỡ thanh răng, vệ sinh thấu kính Collimator và hiệu chuẩn cảm biến điện dung.

Cơ chế ký hợp đồng cung ứng vật tư tiêu hao (Consumable supply contract) giúp xưởng không bao giờ phải lo đứt bữa Kính bảo vệ hay Bép đồng giữa đêm tăng ca chạy hàng. Tác động của sự bảo vệ chủ động này dập tắt mọi nguy cơ hỏng hóc lớn như đứt cáp quang, nổ thấu kính gây ngừng máy (Downtime) hàng tuần lễ.

Máy khỏe, thợ nhàn, dòng tiền từ các sản phẩm cắt laser xuất khẩu liên tục chảy vào tài khoản của chủ doanh nghiệp nhờ sự hậu thuẫn trọn đời từ Automech.

Automech nhà cung cấp thiết bị và thiết kế giải pháp gia công cơ khí toàn diện. Tham khảo link youtube: Tại đây

13. Câu hỏi thường gặp phụ kiện máy cắt laser

13.1. Phụ kiện máy cắt laser gồm những gì?

Về cấu trúc cơ điện tử, hệ thống phụ kiện máy cắt laser được chia làm 3 nhóm lõi. Nhóm quang học (đắt đỏ nhất) gồm Nguồn phát Fiber/CO2, cáp quang dẫn tia và cụm đầu cắt chứa thấu kính, cảm biến bám tôn. Nhóm truyền động cơ khí gồm Động cơ Servo Yaskawa, ray trượt vuông HIWIN, thanh răng và hộp số giảm tốc để kéo khung Gantry tịnh tiến. Nhóm tiêu hao hao mòn nhanh gồm Kính bảo vệ dưới, bép cắt đồng (Nozzle) và vòng gốm cách điện. Sự phối hợp của 3 nhóm này quyết định dung sai và độ sắc nét của mọi sản phẩm cắt laser.

13.2. Bao lâu nên thay béc cắt laser?

Béc cắt đồng (Nozzle) là phụ kiện máy cắt laser thuộc tuyến đầu hứng chịu luồng xỉ nhiệt và áp lực khí khổng lồ. Tuổi thọ của nó không tính bằng tháng mà tính bằng hiện trạng vật lý: Phải thay ngay lập tức khi lỗ bép bị méo Oval do đâm vào phôi tôn lật ngửa, hoặc khi xỉ kim loại dính nghẹt quanh lỗ xả. Lỗ bép méo sẽ làm lệch tâm dòng khí Nitơ/Oxy, khí không xối thẳng được vào rãnh cắt, khiến sản phẩm cắt laser bị bavia sần sùi dưới gầm và mép cắt bị cháy sém đen thui.

13.3. Khi nào cần thay thấu kính?

Cụm thấu kính hội tụ (Focus lens) và thấu kính chuẩn trực là phụ kiện máy cắt laser đắt tiền, có tuổi thọ từ 1-2 năm nếu được bảo vệ tốt bởi Kính bảo vệ dưới. Tuy nhiên, nếu bạn rút thấu kính ra soi đèn pin phát hiện các vết rỗ đen, ố vàng cháy sém trên lớp mạ quang học (AR coating) do bụi khói lọt vào buồng cắt, bạn bắt buộc phải nhờ kỹ sư phòng sạch thay mới. Thấu kính hỏng làm tán xạ năng lượng tia laser, máy sẽ không đứt nổi thép tấm, làm hỏng hoàn toàn lô sản phẩm cắt laser đang gia công.

13.4. Phụ kiện ảnh hưởng đến chất lượng cắt không?

Ảnh hưởng tuyệt đối 100%. Một cỗ máy tiền tỷ nhưng lắp phụ kiện máy cắt laser kém chất lượng sẽ làm ra sản phẩm như đồ phế liệu. Kính bảo vệ mờ làm giảm 30% công suất xuyên thủng; Van tỷ lệ khí nén SMC bị kẹt không xả đủ 20 Bar khí Nitơ sẽ khiến Inox bị ố vàng, dính bavia cứng ngắc; Ray trượt thiếu mỡ rơ dão sẽ làm quỹ đạo tròn bị méo mó hình Oval. Đầu tư phụ tùng xịn chính hãng là cách duy nhất để duy trì đường cắt láng mịn như gương cho mọi sản phẩm cắt laser cơ khí chính xác.

13.5. Automech có cung cấp phụ kiện laser không?

Có, Automech là siêu thị tổng kho phân phối phụ kiện máy cắt laser công nghiệp lớn nhất Việt Nam. Chúng tôi nhập khẩu trực tiếp không qua trung gian toàn bộ dải linh kiện từ Nguồn IPG/Raycus, Mỏ cắt RayTools/BOCI, Bộ điều khiển FSCUT đến hàng vạn vật tư tiêu hao (Kính bảo vệ, Bép cắt, Vòng gốm). Automech cung cấp dịch vụ chìa khóa trao tay: Chuyển phát hỏa tốc toàn quốc, cử kỹ sư chuyên gia xuống tận nhà máy tháo lắp, căn tâm tia quang học và chạy test đến khi xuất xưởng sản phẩm cắt laser đạt chuẩn bóng mịn mới nghiệm thu.

CÔNG TY CỔ PHẦN THIẾT BỊ VÀ GIẢI PHÁP CƠ KHÍ AUTOMECH

Trụ sở chính: số 285 đường Phúc Lợi, Phường Phúc Lợi, TP. Hà Nội

Chi nhánh Đà Nẵng: Số 20 Nguyễn Sinh Sắc, Hòa Khánh, Đà Nẵng

Chi nhánh TP HCM: số 84, đường 10, khu đô thị Vạn Phúc, Hiệp Bình, HCM

Đường dây nóng: 0968 472 582 – Mr. Chí

Trang web: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
