Nguyên lý máy đột dập: Đột phá sức mạnh của kim loại

Bạn đã bao giờ tự hỏi làm thế nào những tấm kim loại cứng cáp lại có thể biến thành những chi tiết phức tạp, đẹp mắt và chính xác đến vậy chưa? Bí mật nằm ở máy đột dập – một cỗ máy đóng vai trò then chốt trong ngành công nghiệp chế tạo và sản xuất hàng loạt. Bài viết này sẽ giúp bạn khám phá nguyên lý máy đột dập một cách chi tiết và dễ hiểu nhất, từ đó hiểu được tại sao nó lại là một “cánh tay phải” đắc lực trong nhiều lĩnh vực.

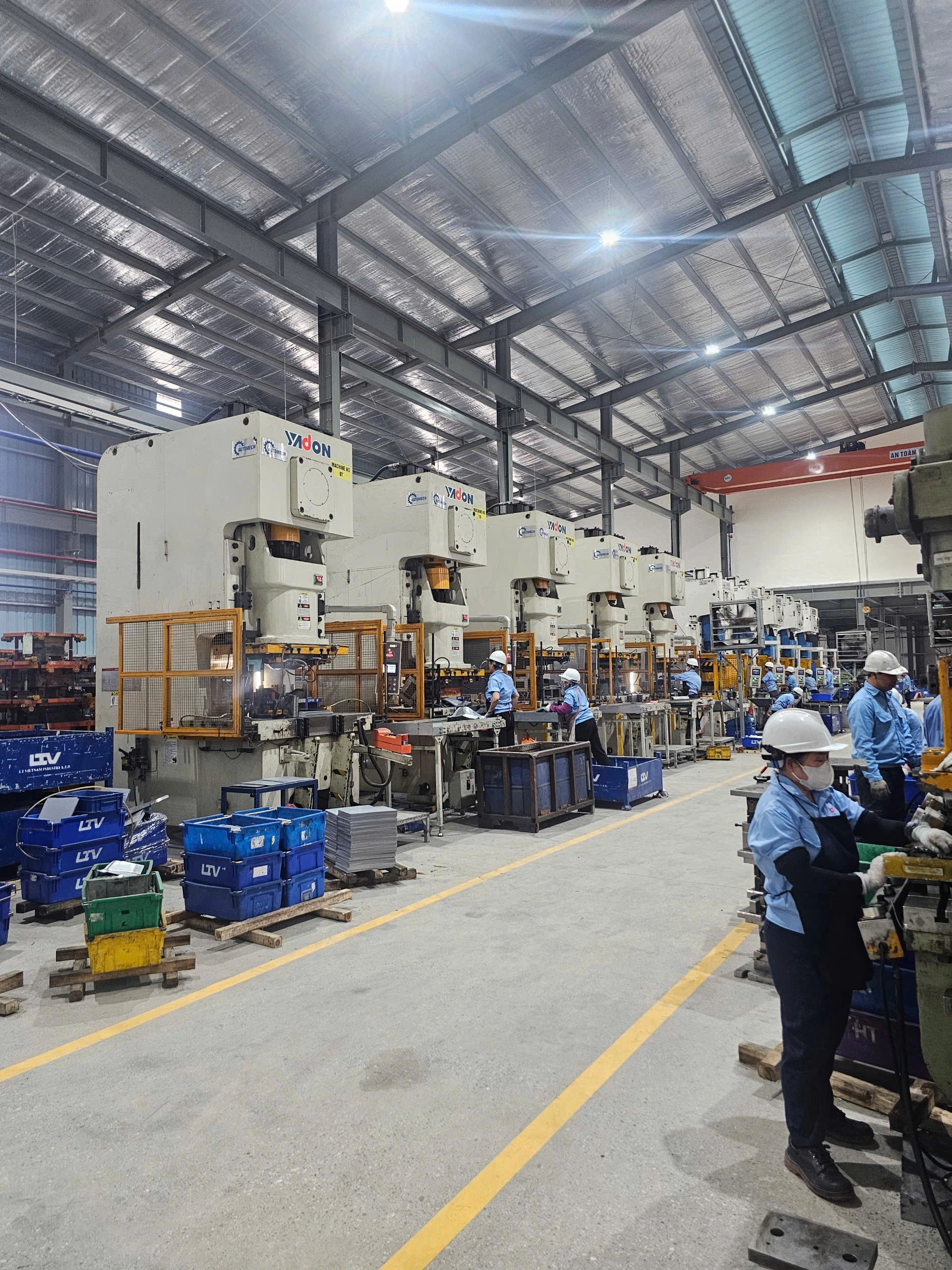

Máy dập Yadon tại xưởng của khách hàng. Line dập dây chuyền bán tự động

1. Giới thiệu về máy đột dập

1.1. Máy đột dập là gì?

Máy đột dập là thiết bị công nghiệp sử dụng lực ép lớn để tạo hình hoặc cắt vật liệu kim loại tấm theo một hình dạng xác định. Quá trình này được thực hiện bằng cách dùng một bộ khuôn gồm chày (bộ phận phía trên) và cối (bộ phận phía dưới) để tác động lực lên vật liệu, tạo ra sản phẩm cuối cùng.

1.2. Vai trò của máy đột dập trong ngành gia công kim loại

Máy đột dập đóng vai trò then chốt trong ngành gia công kim loại tấm nhờ khả năng tạo ra các chi tiết có độ chính xác và đồng đều cao với tốc độ sản xuất vượt trội. Đây là công nghệ lý tưởng cho việc sản xuất hàng loạt, giúp giảm chi phí và thời gian sản xuất đáng kể so với các phương pháp gia công thủ công.

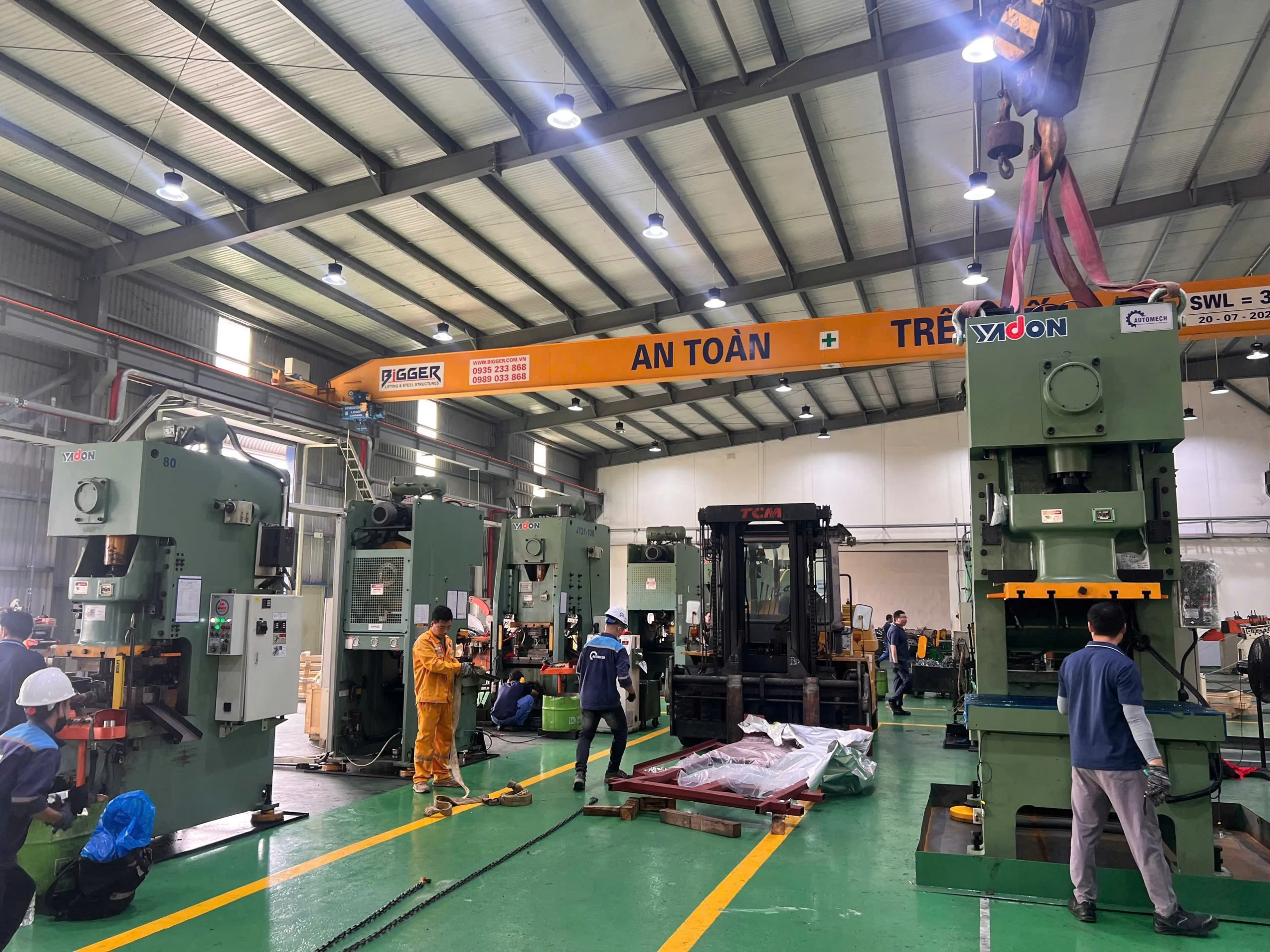

Tập kết máy đột dập tại xưởng khách hàng

1.3. Phân loại máy đột dập phổ biến

Máy đột dập được phân loại chủ yếu dựa trên cơ chế truyền động lực:

• Máy đột dập cơ khí: Sử dụng động cơ điện và hệ thống trục khuỷu, bánh đà để tạo lực. Loại máy này có tốc độ dập nhanh, phù hợp với các công việc sản xuất hàng loạt đơn giản.
• Máy đột dập thủy lực: Dùng áp lực của chất lỏng (dầu thủy lực) để tạo lực ép. Loại này có lực dập lớn, ổn định, dễ dàng điều chỉnh hành trình và lực, phù hợp với các vật liệu dày hoặc các sản phẩm cần dập sâu.
• Máy đột dập servo: Sử dụng động cơ servo để điều khiển chuyển động của chày. Đây là công nghệ hiện đại nhất, cho phép kiểm soát tốc độ, lực và vị trí chính xác tuyệt đối, tiết kiệm năng lượng và giảm tiếng ồn.

2. Cấu tạo cơ bản của máy đột dập

Mặc dù có nhiều loại khác nhau, nhưng máy đột dập thường có các bộ phận cơ bản sau:

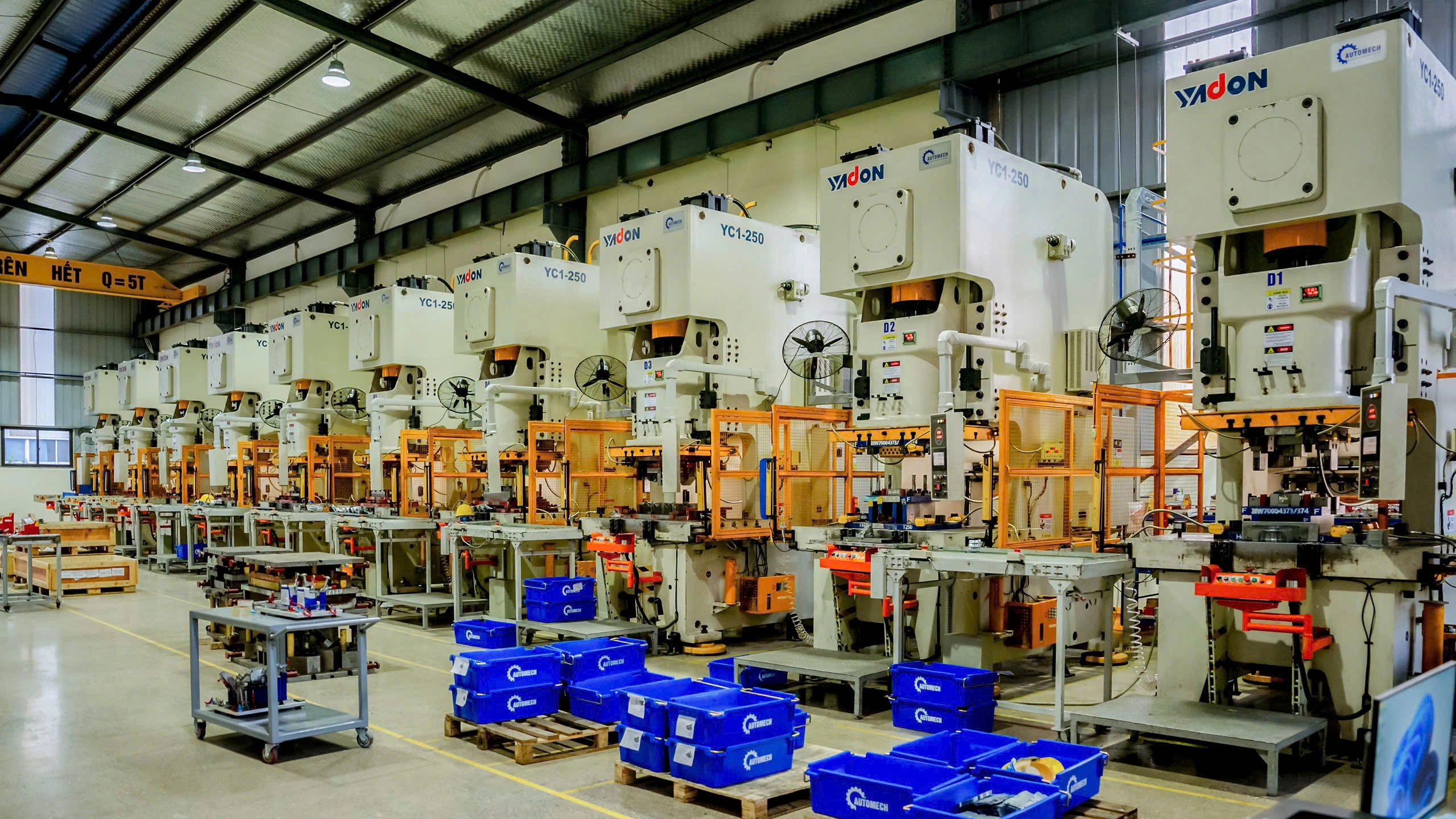

Để tạo ra 1 line dập liên tục thì việc kết nối giữa các máy dập là điều quan trọng

2.1. Khung máy

Khung máy là bộ phận chính, chịu toàn bộ lực dập và đảm bảo sự vững chắc cho máy. Khung thường được làm từ thép đúc hoặc thép hàn, có độ cứng cao để chống biến dạng trong quá trình làm việc. Có hai dạng khung phổ biến:

• Khung chữ C (C-frame): Thiết kế hở, cho phép dễ dàng đưa phôi vào từ ba phía.
• Khung chữ H (H-frame): Thiết kế kín, chắc chắn hơn, phù hợp với các công việc đòi hỏi lực dập cực lớn và độ chính xác cao.

2.2. Hệ thống truyền động

Hệ thống này chuyển đổi năng lượng từ động cơ thành lực dập. Tùy thuộc vào loại máy, hệ thống truyền động có thể là:

• Cơ khí: Dùng bánh đà tích năng, trục khuỷu và thanh truyền để biến chuyển động quay thành chuyển động tịnh tiến.
• Thủy lực: Bơm dầu thủy lực tạo áp suất, đẩy piston để sinh lực ép.
• Servo: Động cơ servo điều khiển trực tiếp chuyển động của trục vít me hoặc thanh truyền.

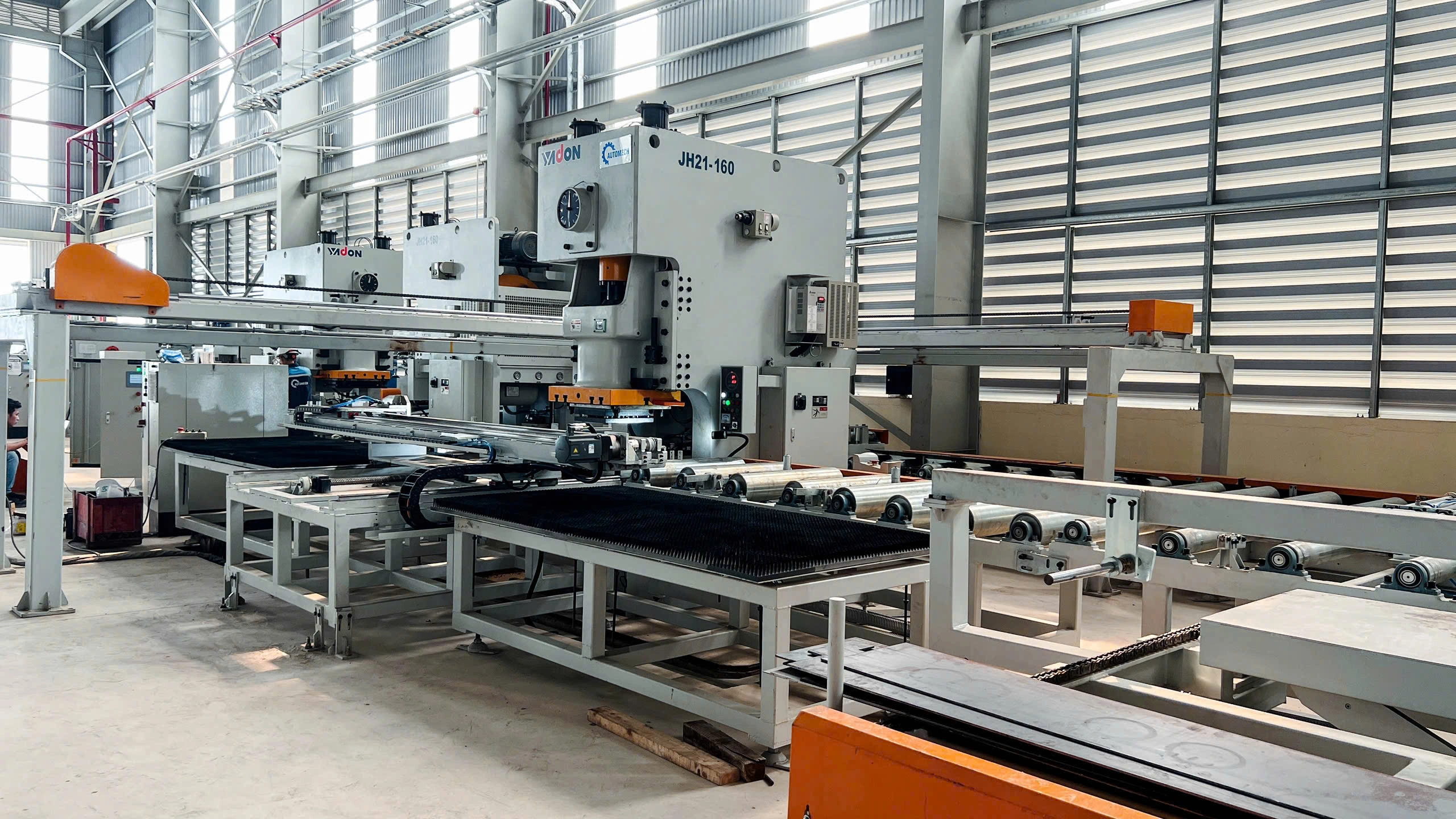

Hệ thống máy dập tự động sẽ cần cá hệ thống phụ trợ đằng sau

2.3. Bộ phận khuôn dập

Đây là “linh hồn” của máy, quyết định hình dạng của sản phẩm. Một bộ khuôn dập hoàn chỉnh gồm:

• Chày: Gắn ở phía trên, di chuyển lên xuống cùng thanh trượt.
• Cối: Gắn cố định ở phía dưới, có lỗ hoặc hốc tương ứng với hình dạng của chày.

2.4. Cơ cấu điều khiển và an toàn

Các máy đột dập hiện đại thường được trang bị bảng điều khiển PLC, màn hình HMI để người vận hành có thể thiết lập các thông số như lực dập, tốc độ, và hành trình. Các tính năng an toàn như cảm biến, rào chắn ánh sáng, và nút dừng khẩn cấp cũng rất quan trọng để bảo vệ người lao động.

3. Nguyên lý hoạt động của máy đột dập

3.1. Cơ chế truyền lực

Nguyên lý chung của máy đột dập là biến một lực nhỏ từ động cơ thành một lực ép cực lớn tại điểm làm việc.

• Máy cơ khí: Động cơ quay bánh đà, tích lũy năng lượng. Khi ly hợp được kích hoạt, năng lượng này truyền qua trục khuỷu, biến chuyển động quay thành chuyển động thẳng của thanh trượt và chày.
• Máy thủy lực: Bơm thủy lực đẩy dầu vào xi lanh, tạo áp suất lớn lên piston, từ đó tạo ra lực ép lên chày.
• Máy servo: Động cơ servo điều khiển chính xác vị trí và tốc độ của trục truyền động, mang lại khả năng kiểm soát lực và hành trình vượt trội.

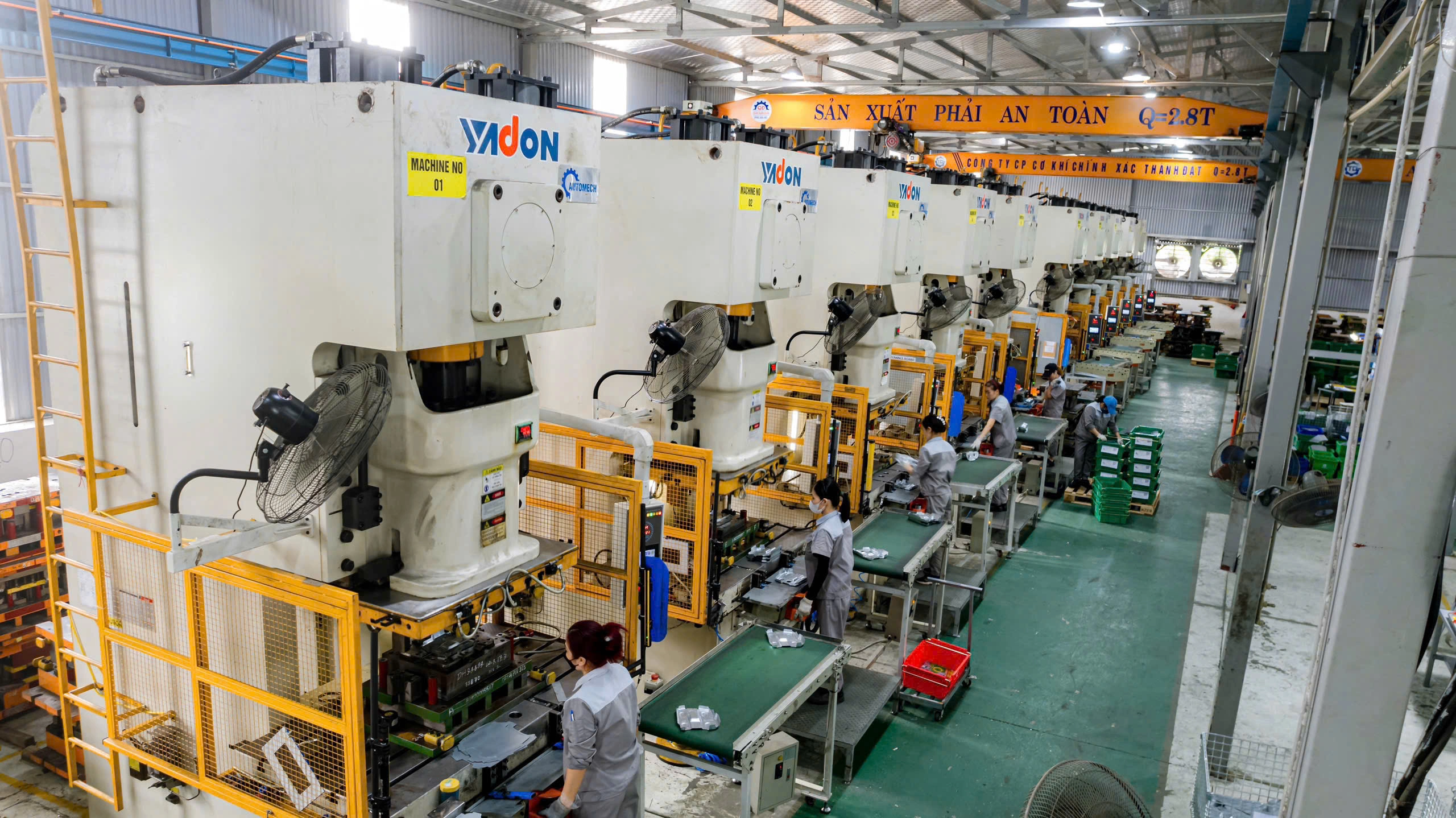

Công nhân vận hành máy dập sẽ inload/unload nhanh nhờ hệ thống tải truyền

3.2. Chuyển động của chày và cối

Khi máy hoạt động, chày sẽ di chuyển xuống, tiếp xúc với vật liệu đặt trên cối. Lực ép lớn từ chày tác động lên phôi, khiến vật liệu bị cắt, uốn, hoặc tạo hình theo hình dạng của khuôn. Sau đó, chày sẽ di chuyển lên, trả về vị trí ban đầu để chuẩn bị cho chu kỳ tiếp theo.

3.3. Nguyên lý biến dạng kim loại

Khi đột dập, vật liệu kim loại bị biến dạng dẻo và biến dạng đàn hồi. Lực dập phải đủ lớn để vượt qua giới hạn bền của vật liệu, khiến nó bị cắt (đột lỗ) hoặc biến dạng vĩnh viễn (uốn, dập sâu).

3.4. Các yếu tố ảnh hưởng đến hiệu quả đột dập

• Lực dập: Phải phù hợp với độ dày và độ cứng của vật liệu. Lực quá nhỏ sẽ không thể đột dập, trong khi lực quá lớn có thể gây hỏng khuôn và máy.
• Tốc độ dập: Tốc độ cao giúp tăng năng suất, nhưng cũng có thể làm giảm tuổi thọ của khuôn.
• Vật liệu: Mỗi loại vật liệu (thép, inox, nhôm, đồng) có đặc tính cơ học khác nhau, yêu cầu lực và tốc độ dập phù hợp.

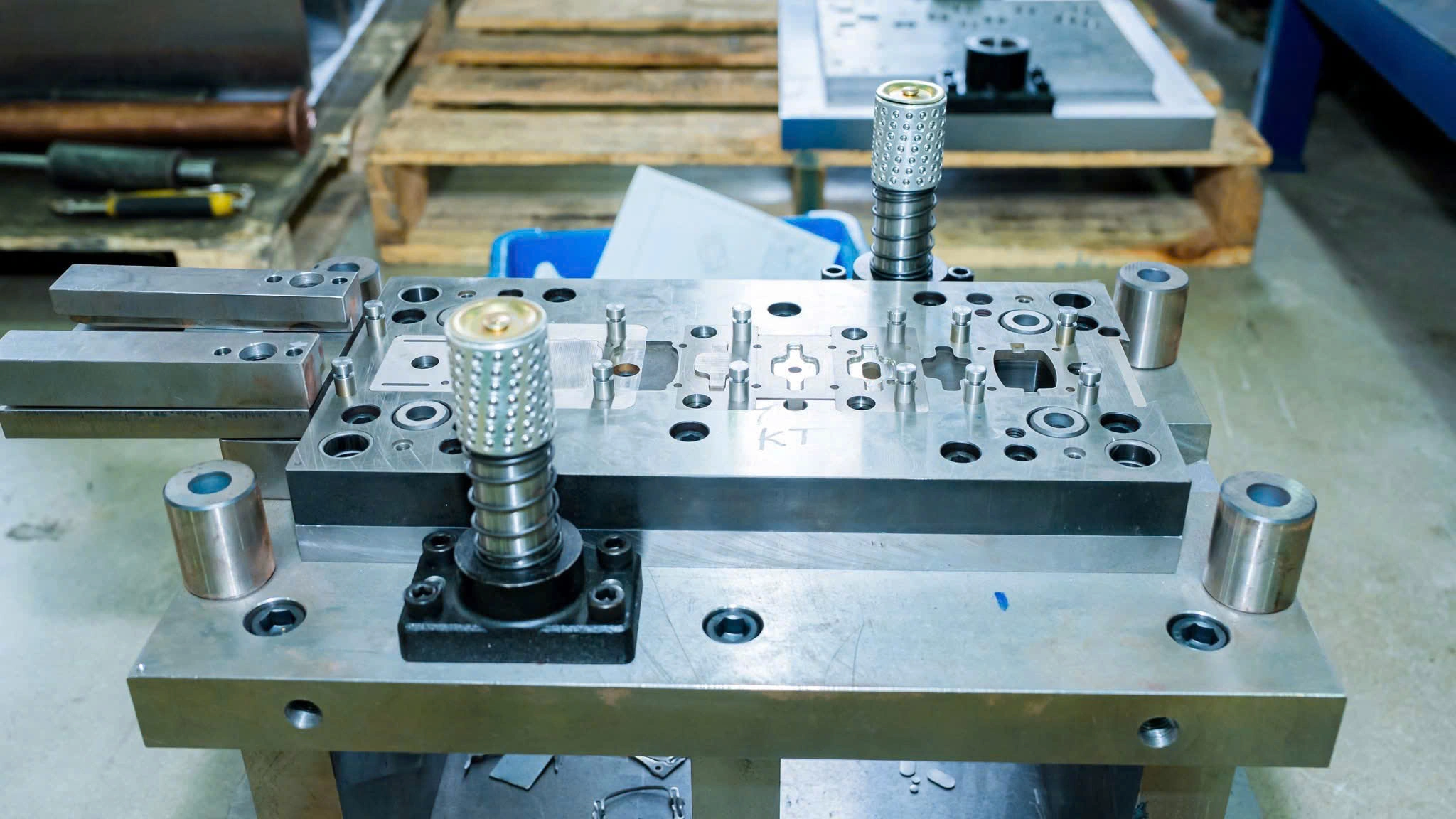

Khuôn dập cũng rất quan trọng để quyết định đến năng suất của máy

4. Quy trình vận hành theo nguyên lý máy đột dập

4.1. Chuẩn bị phôi và lắp đặt khuôn

Đầu tiên, người vận hành cần làm sạch bề mặt máy, kiểm tra các bộ phận an toàn. Sau đó, lắp đặt bộ khuôn dập (chày và cối) vào máy và điều chỉnh khe hở phù hợp với độ dày của phôi.

4.2. Tiến hành đột dập

Phôi được đưa vào khu vực dập, đặt đúng vị trí. Sau khi xác nhận các điều kiện an toàn, người vận hành kích hoạt máy. Hệ thống truyền động tạo lực ép lên chày, tác động lên phôi và cối để hoàn thành quá trình tạo hình.

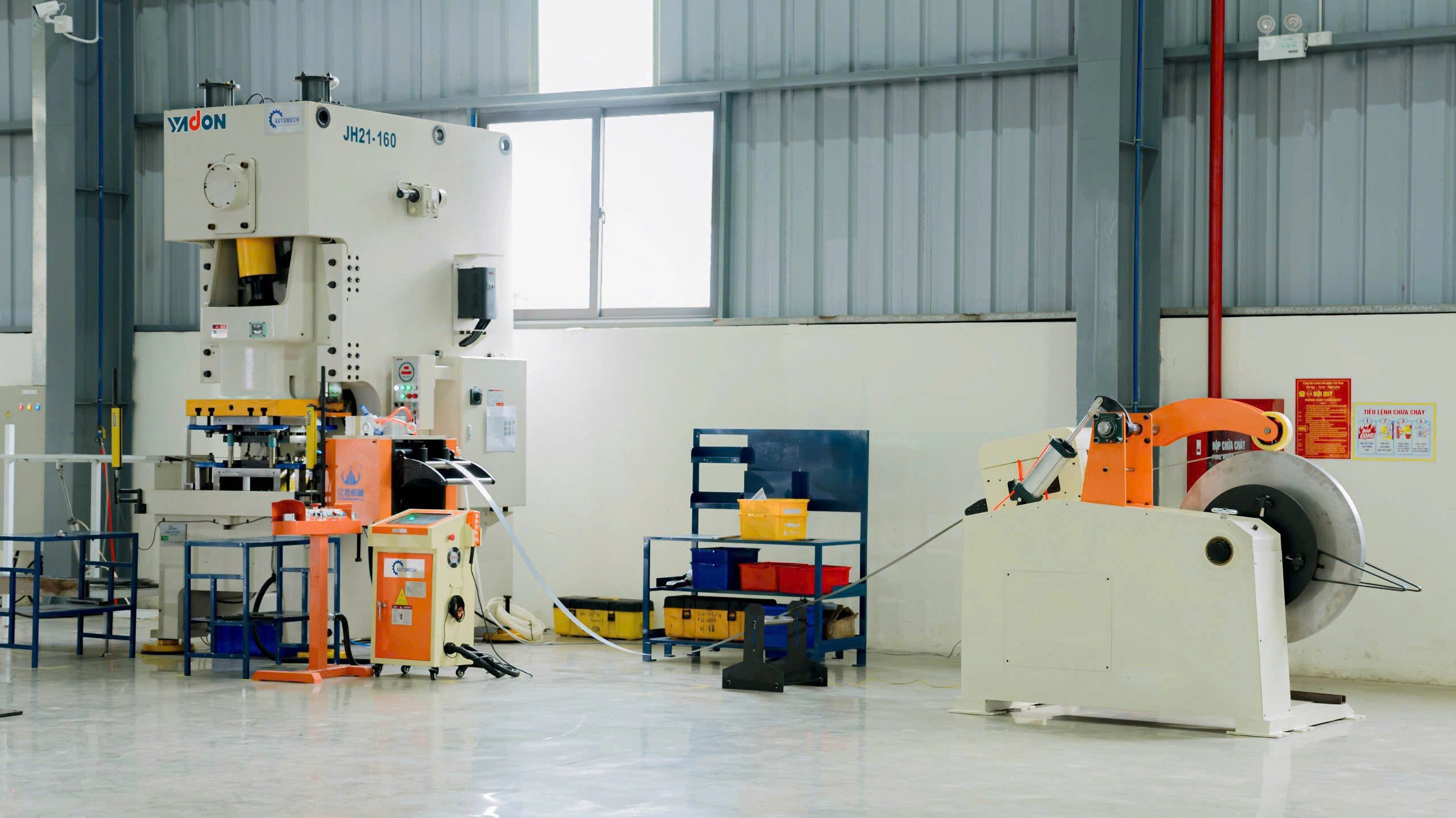

Nhờ hệ thống cấp phôi tự động sẽ giúp quá trình dập nhanh chóng hơn

4.3. Thu hồi sản phẩm và phế liệu

Sản phẩm sau khi dập được đẩy ra ngoài hoặc rơi xuống khay chứa. Phế liệu (ba via) cũng được thu gom để tái chế.

4.4. Kiểm tra chất lượng sản phẩm

Sản phẩm hoàn thiện cần được kiểm tra kích thước, độ chính xác của lỗ đột hoặc hình dạng dập để đảm bảo đáp ứng yêu cầu kỹ thuật.

5. Ứng dụng thực tế của nguyên lý máy đột dập

Nguyên lý đột dập được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Sản xuất chi tiết kim loại tấm: Tạo ra các chi tiết như khung vỏ máy, tấm lợp, phụ kiện xây dựng.
• Gia công linh kiện điện tử, ô tô, xe máy: Dập các chi tiết vỏ, gá đỡ, linh kiện nhỏ với độ chính xác cao.
• Sản xuất đồ gia dụng và thiết bị cơ khí: Dập các bộ phận của bếp, tủ lạnh, quạt, hoặc các chi tiết máy móc công nghiệp.

6. Ưu điểm và hạn chế của nguyên lý máy đột dập

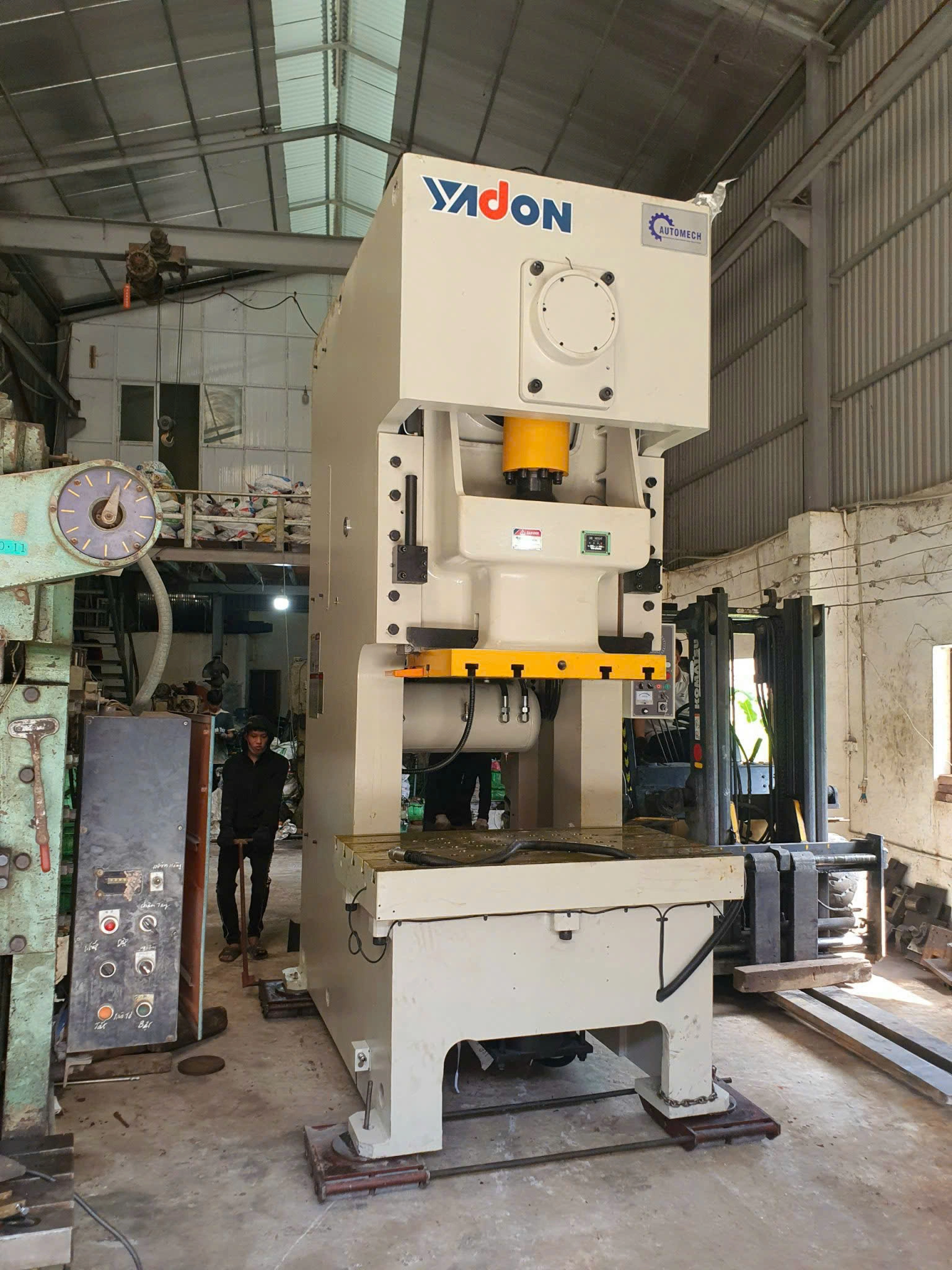

Mỗi dòng máy dập sẽ có ưu nhược điểm khác nhau để phù hợp với sản xuất từng loại

6.1. Ưu điểm

• Tốc độ cao: Khả năng sản xuất hàng nghìn sản phẩm mỗi giờ, giúp tăng năng suất vượt trội.
• Độ chính xác lớn: Sản phẩm có độ đồng đều cao, ít sai số.
• Phù hợp sản xuất hàng loạt: Giảm chi phí sản xuất trên từng sản phẩm.
• Tự động hóa dễ dàng: Có thể tích hợp với các hệ thống cấp phôi, robot để tạo thành dây chuyền sản xuất tự động hoàn toàn.

6.2. Hạn chế

• Tiếng ồn: Máy hoạt động với lực lớn, thường gây ra tiếng ồn đáng kể.
• Hao mòn khuôn: Khuôn dập bị mài mòn theo thời gian, cần được bảo dưỡng và thay thế định kỳ.
• Khó gia công vật liệu dày: Đối với vật liệu quá dày và cứng, máy đột dập có thể không đáp ứng được hoặc yêu cầu máy có lực dập cực lớn, gây tốn kém.

7. Đơn vị cung cấp uy tín tại Việt Nam

Để đảm bảo chất lượng và hiệu quả sản xuất, việc lựa chọn nhà cung cấp máy đột dập uy tín là vô cùng quan trọng. Tại Việt Nam, bạn có thể tham khảo các thương hiệu và đối tác sau:

Đội ngũ kĩ thuật Automech sẽ đáp ứng mọi nhu cầu của khách hàng

7.1. Máy đột dập Yadon: Chất lượng từ kinh nghiệm lâu năm

Yadon là một thương hiệu máy dập nổi tiếng với lịch sử lâu đời, được thành lập từ năm 1958. Các sản phẩm của Yadon được đánh giá cao về độ chính xác, độ bền và hiệu suất. Hãng chuyên sản xuất các loại máy ép, máy dập tốc độ cao, và cả dây chuyền dập tự động, đáp ứng đa dạng nhu cầu của các ngành công nghiệp.

7.2. Automech: Đối tác chiến lược phân phối Yadon tại Việt Nam

Automech – Giải pháp tự động hóa toàn diện, nâng tầm hiệu suất sản xuất.

Chúng tôi cung cấp không chỉ là máy móc, mà là một giải pháp tổng thể. Với kinh nghiệm chuyên sâu, đội ngũ kỹ sư Automech sẽ thiết kế và tích hợp hệ thống tự động hóa, bao gồm cả robot, để giúp bạn:

• Tối ưu hóa quy trình sản xuất để đạt năng suất cao hơn.
• Nâng cao năng lực sản xuất, đồng thời tiết kiệm chi phí và nguồn lực.
• Đẩy mạnh sản xuất, giảm thiểu chi phí và tối ưu hóa không gian.

Dịch vụ hỗ trợ chuyên nghiệp

Automech cam kết cung cấp dịch vụ hậu mãi nhanh chóng và uy tín. Khách hàng sẽ được hỗ trợ từ khâu lắp đặt, chuyển giao công nghệ cho đến bảo trì, sửa chữa định kỳ. Dịch vụ này đảm bảo máy móc hoạt động ổn định, liên tục, giảm thiểu rủi ro gián đoạn sản xuất.

Automech còn chú trọng vào việc đào tạo đội ngũ kỹ thuật của khách hàng để họ có thể vận hành và bảo dưỡng máy móc một cách hiệu quả. Điều này giúp doanh nghiệp chủ động hơn trong sản xuất và khai thác tối đa tiềm năng của thiết bị.
