Máy Xén Tôn Thủy Lực HSM-YSD

Th11 23,2024

Tác giả: Le Tu

Máy Xén Tôn Thủy Lực HSM: Giải Pháp Cắt Tôn Dày đến 25mm Chính Xác và Bền Bỉ

Máy xén tôn thủy lực là một trong những thiết bị không thể thiếu trong các nhà máy gia công kim loại, xưởng chế tạo cơ khí và các ngành công nghiệp chế tạo vật liệu. Với khả năng cắt tôn chính xác, hiệu quả và dễ dàng, máy xén tôn thủy lực là giải pháp lý tưởng cho nhu cầu sản xuất tôn cắt theo kích thước yêu cầu, đặc biệt trong các ứng dụng yêu cầu độ chính xác cao.

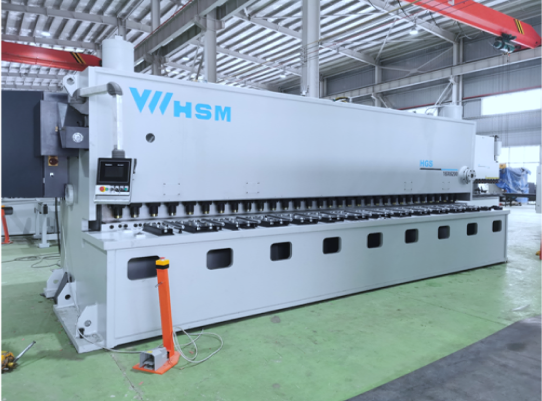

Máy xén tôn thủy lực HSM

>>>> Xem thêm: Máy Cắt Laser Fiber – Tốc độ vượt trội, tiết kiệm chi phí

Thiết Kế Khung Máy Vững Chắc và Công Nghệ Tiên Tiến

Máy xén tôn thủy lực được thiết kế với khung máy chắc chắn, sử dụng phần mềm chuyên dụng để phân tích các tác động lực và tối ưu hóa thiết kế thông qua phương pháp phân tích phần tử hữu hạn. Điều này giúp đảm bảo khung máy có thể chịu đựng được các lực tác động lớn trong suốt quá trình cắt mà không bị biến dạng hay hư hỏng.

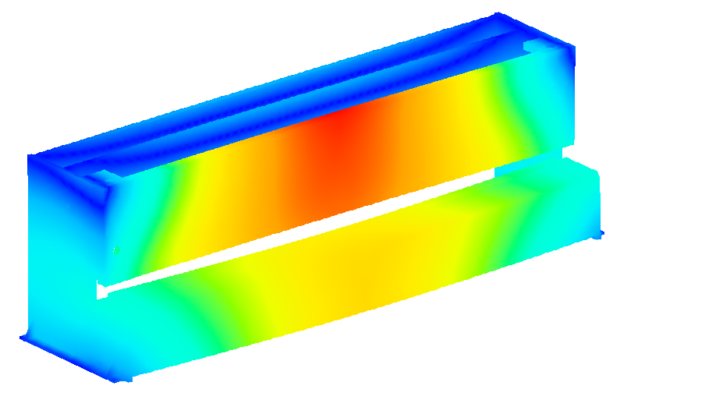

Phân tích lực trên mô hình

Khung máy sau khi hàn tổ hợp bằng thép tấm chịu lực cao sẽ được đưa vào lò tôi và ủ ở nhiệt độ cao. Quy trình này không chỉ giúp ổn định vật liệu mà còn khử ứng suất dư sau quá trình hàn, từ đó nâng cao độ bền và độ ổn định cho khung máy trong suốt vòng đời sử dụng. Thiết kế khung máy vững chắc giúp máy có thể hoạt động liên tục và ổn định trong thời gian dài mà không gặp phải hiện tượng biến dạng hoặc mài mòn quá mức.

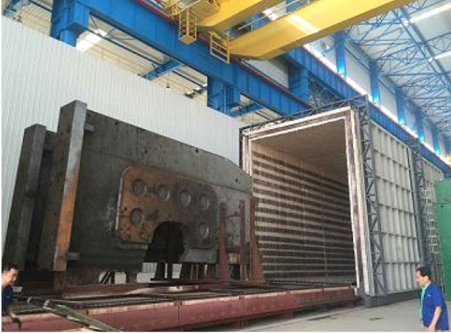

Qúa trình ủ khử ứng suất dư của máy xén tôn thủy lực

>>>> Xem thêm: Năm 2025: Hãy tối ưu chi phí sản xuất của bạn trong ngành cắt Laser!

Hệ Thống Thủy Lực Mạnh Mẽ và Chính Xác

Máy xén tôn thủy lực sử dụng hệ thống thủy lực hiện đại với các van mono-block tích hợp, giúp điều chỉnh chính xác áp suất và dòng chảy. Hệ thống này giúp quá trình cắt được thực hiện một cách trơn tru, giảm thiểu sự thay đổi trong các thông số thủy lực, đồng thời tiết kiệm năng lượng và tăng hiệu suất làm việc.

Bên cạnh đó, hệ thống bình tích áp giúp trả lại thanh dao sau khi cắt và đồng hồ đo áp suất giúp giám sát và điều chỉnh áp suất hệ thống, đảm bảo máy hoạt động ở mức tối ưu và an toàn.

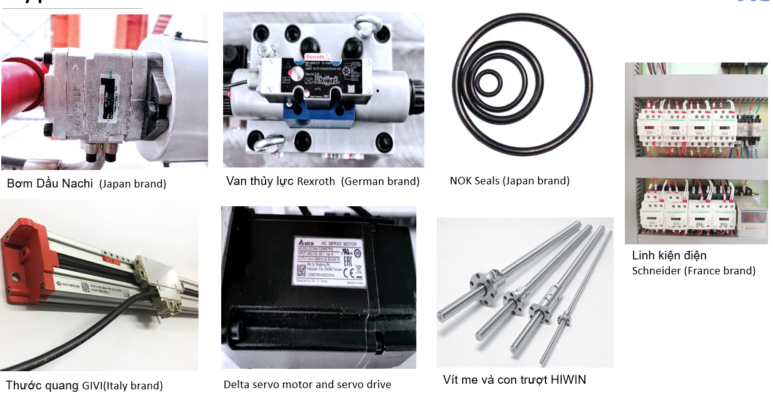

Các thiết bị, phụ kiện của máy xén tôn thủy lực HSM

Dao Cắt Hợp Kim Đặc Biệt

Máy xén tôn được trang bị bộ dao hợp kim đặc biệt, có thể cắt thép đen và thép không gỉ (I-nox). Các lưỡi dao này được chế tạo từ vật liệu hợp kim có độ cứng cao, giúp cắt tôn một cách chính xác và nhanh chóng mà không làm giảm chất lượng cắt. Bộ dao có thể thay thế được, với 4 cạnh cắt trên mỗi lưỡi dao, giúp kéo dài tuổi thọ và tiết kiệm chi phí bảo trì.

Cấu trúc điều khiển góc chặt của máy xén tôn thủy lực

Các Tính Năng Nổi Bật Khác

Hệ thống bi đỡ phôi và lưới chắn an toàn: Giúp người vận hành dễ dàng đưa phôi vào vị trí cắt và đảm bảo an toàn trong quá trình làm việc.
Tay đè thủy lực: Sử dụng lực ép từ hệ thống thủy lực để kẹp chặt phôi trước khi cắt, đảm bảo phôi không bị dịch chuyển và giúp cắt chính xác.
Hệ thống định vị 3 điểm: Ba cặp con lăn giúp hướng dẫn thanh dao cắt chính xác, đảm bảo đường cắt luôn thẳng và vuông góc.
Hệ thống tủ điện tiêu chuẩn HSM: Đảm bảo hoạt động ổn định và an toàn trong suốt quá trình vận hành, với các thành phần điện từ Schneider (Pháp).
Hệ thống chân đạp điều khiển và tay đỡ phía trước: Giúp người vận hành dễ dàng thao tác và giữ phôi mà không cần sử dụng đến cẩu.

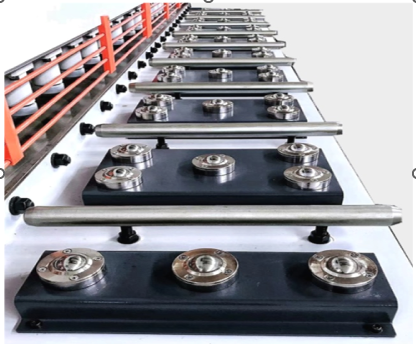

Hệ thống tay đỡ và kẹp của máy xén tôn thủy lực.

Ứng Dụng và Lợi Ích

Máy xén tôn thủy lực với phạm vi làm việc lên đến 20mm là sự lựa chọn tối ưu cho các nhà máy chế tạo và gia công kim loại. Với thiết kế vững chắc, hệ thống thủy lực mạnh mẽ và dao cắt chất lượng cao, máy giúp giảm thiểu thời gian cắt, nâng cao năng suất và chất lượng sản phẩm. Ngoài ra, thiết kế an toàn với các hệ thống bảo vệ và điều khiển giúp người vận hành làm việc hiệu quả và an toàn.

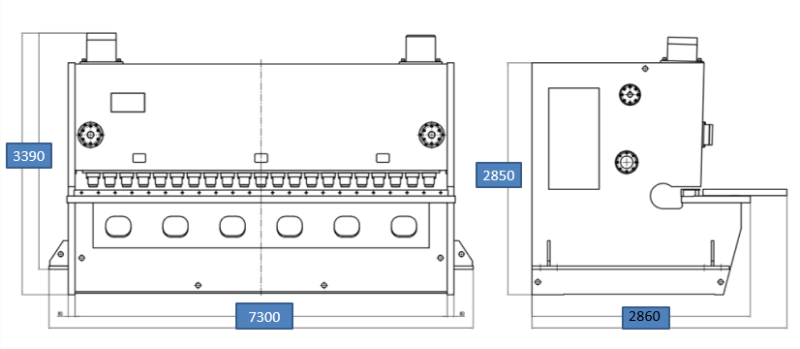

Layout máy xén tôn thủy lực

>>>> Xem thêm: Nghệ thuật cắt tia nước

Máy xén tôn thủy lực đặc biệt phù hợp cho các ứng dụng cắt thép tấm, thép không gỉ, và các vật liệu kim loại khác, giúp các doanh nghiệp gia công kim loại đạt được hiệu quả sản xuất tối ưu, đồng thời giảm thiểu chi phí bảo trì và thay thế linh kiện.

Với khả năng hoạt động bền bỉ, chính xác và an toàn, máy xén tôn thủy lực là giải pháp lý tưởng cho các doanh nghiệp mong muốn nâng cao hiệu quả sản xuất và giảm chi phí trong quá trình gia công kim loại. Liên hệ ngay với chúng tôi để được tư vấn chi tiết và chọn lựa sản phẩm phù hợp với nhu cầu của bạn!

Bảng thông số của một máy xén tôn thủy lực của HSM HG20x6200

STT.	THÔNG SỐ	HGS20×6200	ĐƠN VỊ
1	Độ dày chặt tối đa (Q235)	20	mm
	Độ dày chặt tối đa (Q345)	16	mm
2	Độ dài chặt tối đa	6200	mm
3	Góc chặt	0.5—2.5	Độ
4	Chu kỳ chặt mỗi phút	5	Lần
5	Lực chặt tối đa	1400	KN
6	Hành trình cữ sau	1000	mm
7	Số chân ép thủy lực	32	cái
8	Thể tích bể dầu thủy lực	1400	L
9	Chiều dài của máy	7300	mm
10	Bề rộng của máy	2850	mm
11	Chiều cao tính từ bền	3390	mm
12	Công suất động cơ chính	37	kW
13	Khối lượng toàn bộ máy	55	Tấn
14	Chiều sâu họng máy	100	mm
15	Hệ điều khiển	DAC360T CNC

Giải pháp máy xén tôn thủy lực do Automech tư vấn sẽ là giải pháp tối ưu nhất cho công ty của bạn.

Liên hệ ngay để tìm hiểu thêm về máy xén tôn thủy lực và các giải pháp hàn tiên tiến cho dây chuyền sản xuất của bạn!

Tại Automech, chúng tôi cam kết cung cấp sản phẩm chất lượng cao và dịch vụ hỗ trợ tận tâm để đảm bảo rằng bạn có được giải pháp tốt nhất cho nhu cầu của mình.
