Máy vát mép – Giải pháp gia công vát mép chính xác

Th10 13,2025
Tác giả: Le Tu

Khi quy mô dự án ngày càng lớn, tiêu chuẩn kỹ thuật ngày càng khắt khe, yêu cầu về độ chính xác và năng suất gia công mép tấm trở thành yếu tố then chốt trong mọi nhà máy cơ khí nặng. Vì thế, máy vát mép đã trở thành một công cụ không thể thiếu trong quá trình chuẩn bị thép trước khi hàn. Việc đầu tư máy vát mép không chỉ là vấn đề tăng năng suất mà còn là lợi thế cạnh tranh với các nhà sản xuất trong và ngoài nước. Automech đã và đang trở thành nhà cung cấp máy vát mép hàng đầu và số lượng nhiều nhất tại Việt Nam.

  1. Giới thiệu nhu cầu ứng dụng máy vát mép hiện tại

1.1 Nhu cầu gia công vát mép hàn bằng máy vát mép trong ngành kết cấu thép

Trong lĩnh vực kết cấu thép, chế tạo bồn bể, cầu, nhà máy điện, dầu khí, công đoạn vát mép hàn đóng vai trò cực kỳ quan trọng. Mép hàn đạt tiêu chuẩn giúp liên kết hàn ngấu, bền và thẩm mỹ, đảm bảo khả năng chịu tải cũng như tuổi thọ công trình.

1.2 Hạn chế của phương pháp bào/mài truyền thống

Trước đây, hầu hết các doanh nghiệp sử dụng máy bào mép hoặc mài thủ công để tạo góc vát. Các hạn chế của các phương pháp trước đây có thể kể đến như:

  • Năng suất thấp, khó đáp ứng sản lượng lớn.
  • Độ chính xác không ổn định, dễ sai góc, mép bị sứt hoặc cháy vật liệu.
  • Tốn nhân công và thời gian căn chỉnh.
  • Mặt phẳng vát không đạt độ nhám tiêu chuẩn, ảnh hưởng đến chất lượng mối hàn.

Khi yêu cầu sản xuất đạt tiêu chuẩn quốc tế (ISO, AWS, EN…), giải pháp cơ khí chính xác trở thành lựa chọn tất yếu.

Các kiểu hình mà vát vát mép có thể gia công mà các phương pháp truyền thống không thể

Các kiểu hình mà vát vát mép có thể gia công mà các phương pháp truyền thống không thể

1.3 Xu hướng chuyển sang máy vát mép công nghiệp hiện đại

Sự phát triển của công nghệ cơ khí chính xác đã thúc đẩy máy vát mép tấm công nghiệp trở thành thiết bị tiêu chuẩn trong dây chuyền gia công kết cấu thép hiện đại.
 Khác với các thiết bị bào hoặc mài, máy vát mép phay sử dụng đầu phay công suất cao, điều chỉnh góc chính xác, có thể vát được nhiều kiểu mép hàn (V, X, K, U) trên tấm thép dày đến 45 mm.
 Đây là công nghệ được Automech – đại diện độc quyền của Han’s Laser tại Việt Nam – mang đến thị trường, nhằm đáp ứng nhu cầu sản xuất tự động hóa và chất lượng cao của doanh nghiệp cơ khí Việt Nam.

  1. Tổng quan về máy vát mép

2.1 Khái niệm và nguyên lý cơ bản của máy vát mép

Máy vát mép là thiết bị dùng để tạo góc nghiêng (vát) trên mép tấm thép trước khi hàn.
 Nguyên lý hoạt động: dao phay quay tốc độ cao, di chuyển dọc theo mép tấm cố định, loại bỏ phần vật liệu dư để hình thành bề mặt vát đúng góc, độ sâu và chiều rộng theo yêu cầu.
 Kết quả: mép hàn phẳng, đều, giúp mối hàn ngấu sâu, dễ kiểm soát biến dạng hàn.

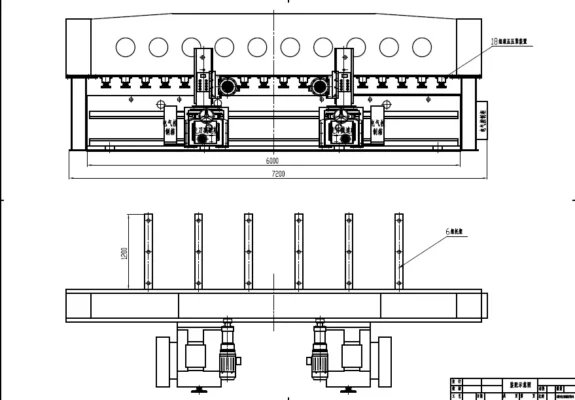

Cấu tạo về máy vát mép do Automech cung cấp

Cấu tạo về máy vát mép do Automech cung cấp

2.2 Các dòng máy vát mép phổ biến hiện nay

  • Máy vát mép phay (Edge Milling Machine) – dạng công nghiệp, năng suất cao, phù hợp tấm lớn.
  • Máy vát mép bằng nhiệt (Oxy-gas, plasma bevel) – dùng nhiệt để cắt, xén vật liệu, phù hợp với tiêu chuẩn kỹ thuật thấp.
  • Máy vát mép cầm tay / bán tự động – phục vụ sửa nguội hoặc xưởng nhỏ.

Trong đó, máy phay vát mép tấm chuyên dụng là giải pháp tiên tiến nhất, được dùng phổ biến trong các nhà máy kết cấu thép, chế tạo bình bồn, đóng tàu và thiết bị năng lượng.

2.3 Ứng dụng của máy vát mép trong sản xuất cơ khí nặng

  • Gia công mép hàn cho kết cấu thép, cầu thép, dầm hộp, cột trụ.
  • Sản xuất bồn bể áp lực, lò hơi, nồi hơi, silo công nghiệp.
  • Chế tạo kết cấu nhà máy điện, dầu khí, năng lượng tái tạo.
  • Sản xuất thép tấm, tấm bọc tàu và sản phẩm cơ khí nặng.

  1. Cấu tạo và nguyên lý hoạt động của máy vát mép tấm chuyên dụng

3.1 Cấu hình chính

3.1.1 Bệ máy

Kết cấu hàn thép cường độ cao, xử lý ủ khử ứng suất và phay chính xác. Thiết kế vững chắc giúp máy vận hành ổn định, hạn chế rung động khi phay ở tốc độ cao.

3.1.2 Ray dẫn hướng

Sử dụng ray cứng HRC 48–50, chiều dài tới 13 m, đảm bảo độ thẳng ≤ 0.7 mm. Đây là yếu tố then chốt giúp đầu phay di chuyển êm và giữ ổn định góc vát trên suốt chiều dài tấm.

3.1.3 Đầu phay

Hai đầu phay độc lập (dual power heads) trang bị motor 7.5 kW, trục chính tốc độ cao, lắp dao Ø160–200 mm. Có thể vận hành đồng thời hoặc riêng biệt, tối ưu năng suất cho từng loại tấm.

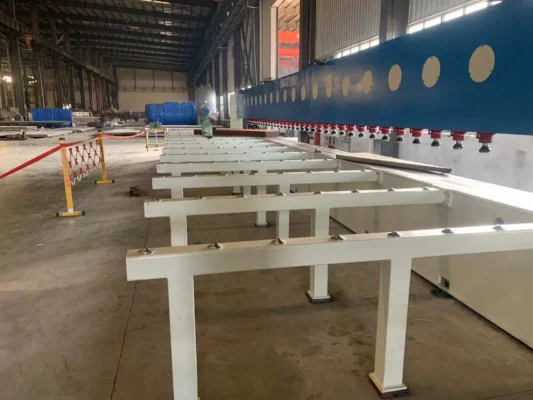

Hình ảnh thực tế về máy phay vát mép do Automech cung cấp

Hình ảnh thực tế về máy phay vát mép do Automech cung cấp

3.1.4 Hệ kẹp thủy lực

Gồm 32 xi lanh bố trí toàn hành trình, đảm bảo ép chặt tấm thép dày tới 45 mm, không xê dịch khi phay. Áp suất thủy lực được điều chỉnh tự động theo chiều dày vật liệu.

3.2 Nguyên lý phay vát mép tự động

Tấm thép được đưa vào dàn con lăn định vị. Hệ kẹp thủy lực cố định mép, đầu phay di chuyển dọc theo ray, phay bỏ phần vật liệu dư để tạo mặt vát chuẩn.
 Toàn bộ quá trình được điều khiển tự động, đảm bảo tốc độ cắt ổn định, góc chính xác và độ nhám bề mặt đạt tiêu chuẩn hàn.

3.3 Cơ chế điều chỉnh góc và kiểm soát độ chính xác

Hai đầu phay có thể điều chỉnh góc từ -45° đến +85°, đáp ứng các kiểu mối hàn đa dạng.
 Hệ thống cơ cấu nghiêng chính xác cao giúp thay đổi góc vát nhanh chóng, đồng thời đảm bảo sai số góc ≤ ±0.5°.
 Bề mặt vát phẳng, không cháy xém, không gợn dao – đáp ứng tiêu chuẩn AWS D1.1, EN ISO 9692.

Một khách hàng khác sử dụng máy phay vát mép do Automech cung cấp

Một khách hàng khác sử dụng máy phay vát mép do Automech cung cấp

  1. Ưu điểm nổi bật của máy vát mép do Automech cung cấp

4.1 Hiệu suất & năng suất vượt trội

Máy vát mép Automech được thiết kế cho chu kỳ làm việc liên tục, vận hành ổn định ngay cả với tấm dày trên 60 mm. Tốc độ phay nhanh gấp 3–5 lần phương pháp bào/mài thủ công, giúp doanh nghiệp rút ngắn đáng kể thời gian chuẩn bị hàn.

4.2 Độ chính xác cao, độ ổn định lớn

Nhờ hệ thống ray dẫn hướng chuẩn công nghiệp châu Âu và cơ cấu truyền động servo, máy đảm bảo độ thẳng mép ±0.1 mm, góc vát sai số ≤ 0.5°, duy trì ổn định sau thời gian dài sử dụng. Dao phay hợp kim chất lượng cao giúp bề mặt sau vát sáng bóng, không gợn sóng, hạn chế tối đa công đoạn xử lý lại.

4.3 Linh hoạt với nhiều loại vật liệu và góc vát

Máy có thể gia công thép carbon, thép hợp kim, thép không gỉ, thậm chí thép tấm chịu mài mòn. Góc vát điều chỉnh linh hoạt từ 20°–60°, phù hợp cho các tiêu chuẩn hàn khác nhau (V, X, Y, K, J).

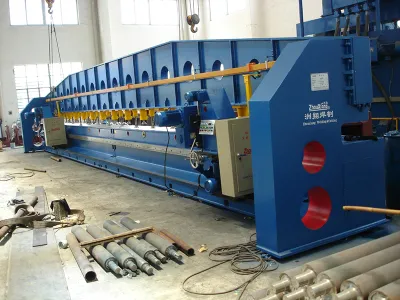

Một máy vát mép đang được hoàn thiện để đưa về Việt Nam

Một máy vát mép đang được hoàn thiện để đưa về Việt Nam

4.4 Thiết kế an toàn – dễ vận hành – bảo trì đơn giản

Bảng điều khiển trực quan, màn hình hiển thị thông số rõ ràng, hệ thống bảo vệ dao và cảm biến dừng khẩn cấp giúp vận hành an toàn tuyệt đối. Ngoài ra, cấu trúc mở, dễ tháo lắp giúp việc bảo trì và thay dao diễn ra nhanh chóng.

  1. Lợi ích kinh tế & giá trị đầu tư

5.1 So sánh hiệu quả với phương pháp truyền thống

So với máy bào mép hoặc mài tay, máy vát mép Automech giúp:

  • Giảm 60–70% thời gian gia công.
  • Độ đồng đều mép vát cao, không cần mài tinh lại.
  • Giảm hao mòn dao cụ, giảm chi phí nhân công.
  • Đảm bảo an toàn và giảm rủi ro tai nạn lao động.

5.2 Tối ưu chi phí, nhân công, thời gian sản xuất

Một máy vát mép có thể thay thế 2–3 lao động thủ công, giảm chi phí vận hành dài hạn. Chu trình vát tự động giúp tăng năng suất tổng thể dây chuyền hàn lên 20–30%, rút ngắn thời gian hoàn thiện sản phẩm.

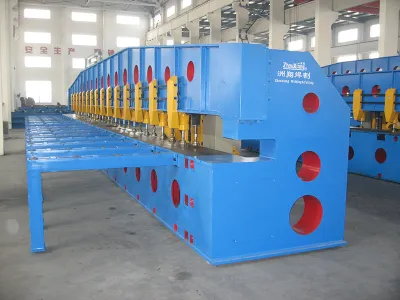

Máy vát mép có sẵn, giao ngay trong 20-30 ngày khi khách hàng đặt cọc cho Automech

Máy vát mép có sẵn, giao ngay trong 20-30 ngày khi khách hàng đặt cọc cho Automech

5.3 Tăng chất lượng mối hàn và tuổi thọ thiết bị

Mép vát phẳng, đều giúp mối hàn ngấu sâu hơn, ít bắn tóe và khuyết tật, đồng thời giảm ứng suất dư sau hàn, kéo dài tuổi thọ kết cấu và thiết bị.

  1. Dịch vụ & cam kết từ Automech

6.1 Tư vấn – khảo sát – lựa chọn cấu hình phù hợp

Automech cung cấp dịch vụ phân tích nhu cầu, sản lượng, kích thước tấm và yêu cầu công nghệ để tư vấn dòng máy phù hợp nhất. Mỗi giải pháp đều được thiết kế dựa trên mô hình vận hành thực tế của nhà máy.

6.2 Lắp đặt, vận hành, đào tạo vận hành viên

Đội ngũ kỹ thuật viên chuyên trách của Automech hỗ trợ lắp đặt trọn gói, căn chỉnh chính xác, và đào tạo trực tiếp cho nhân sự vận hành – đảm bảo người dùng làm chủ thiết bị trong thời gian ngắn nhất.

6.3 Bảo hành – bảo trì – hỗ trợ kỹ thuật trọn gói

Automech cam kết bảo hành chính hãng, cung cấp phụ tùng nhanh chóng và hỗ trợ kỹ thuật 24/7. Dịch vụ bảo trì định kỳ giúp máy luôn duy trì hiệu suất và độ chính xác tối ưu trong suốt vòng đời sử dụng.

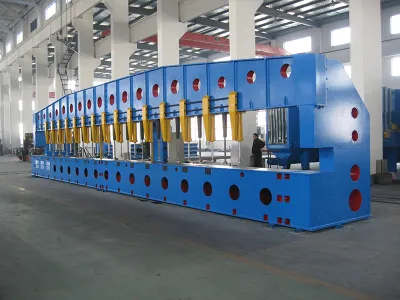

Một máy vát mép khác cũng đang được hoàn thiện

Một máy vát mép khác cũng đang được hoàn thiện

  1. Ứng dụng thực tế & dự án tiêu biểu

7.1 Các lĩnh vực ứng dụng

Máy vát mép Automech được tin dùng rộng rãi trong:

  • Ngành kết cấu thép: gia công bản mã, sườn, dầm hàn.
  • Chế tạo bồn bể, bình chịu áp: chuẩn bị mép hàn lớn, chính xác cao.
  • Ngành dầu khí, năng lượng, đóng tàu: xử lý mép cho tấm dày, bề mặt đặc biệt.
  • Ngành cơ khí chế tạo nặng: phôi hàn khổ lớn, vật liệu đặc biệt.

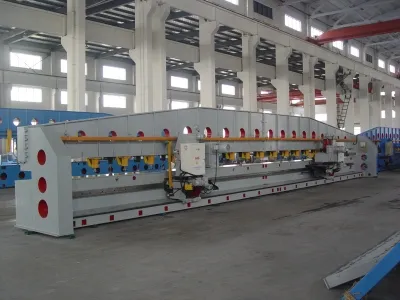

Máy phay vát mép được sơn theo màu yêu cầu của khách hàng

Máy phay vát mép được sơn theo màu yêu cầu của khách hàng

7.2 Dự án tiêu biểu

Automech đã triển khai nhiều dự án cung cấp máy vát mép công nghiệp cho các nhà máy sản xuất kết cấu thép hàng đầu tại Việt Nam, trong đó có:

  • Nhà máy kết cấu thép cầu đường tại Hải Phòng – lắp đặt máy vát mép tấm dày 60 mm.
  • Xưởng chế tạo bồn bể dầu khí tại Bà Rịa – Vũng Tàu – sử dụng máy vát mép công suất lớn, tự động điều chỉnh góc.
  • Nhà máy sản xuất kết cấu xuất khẩu Nhật Bản – yêu cầu độ chính xác mép vát ±0.1 mm, đạt chứng nhận JIS.
