MÁY HÀN LASER RAYTOOLS 4IN1 1500W AUTOMECH

Hàn laser fiber là một quá trình hàn sử dụng chùm tia laser làm nguồn nhiệt, cung cấp giải pháp hàn kim loại không tiếp xúc với tốc độ cao ứng dụng cho sản xuất tiên triến trong nhiều ngành công nghiệp.

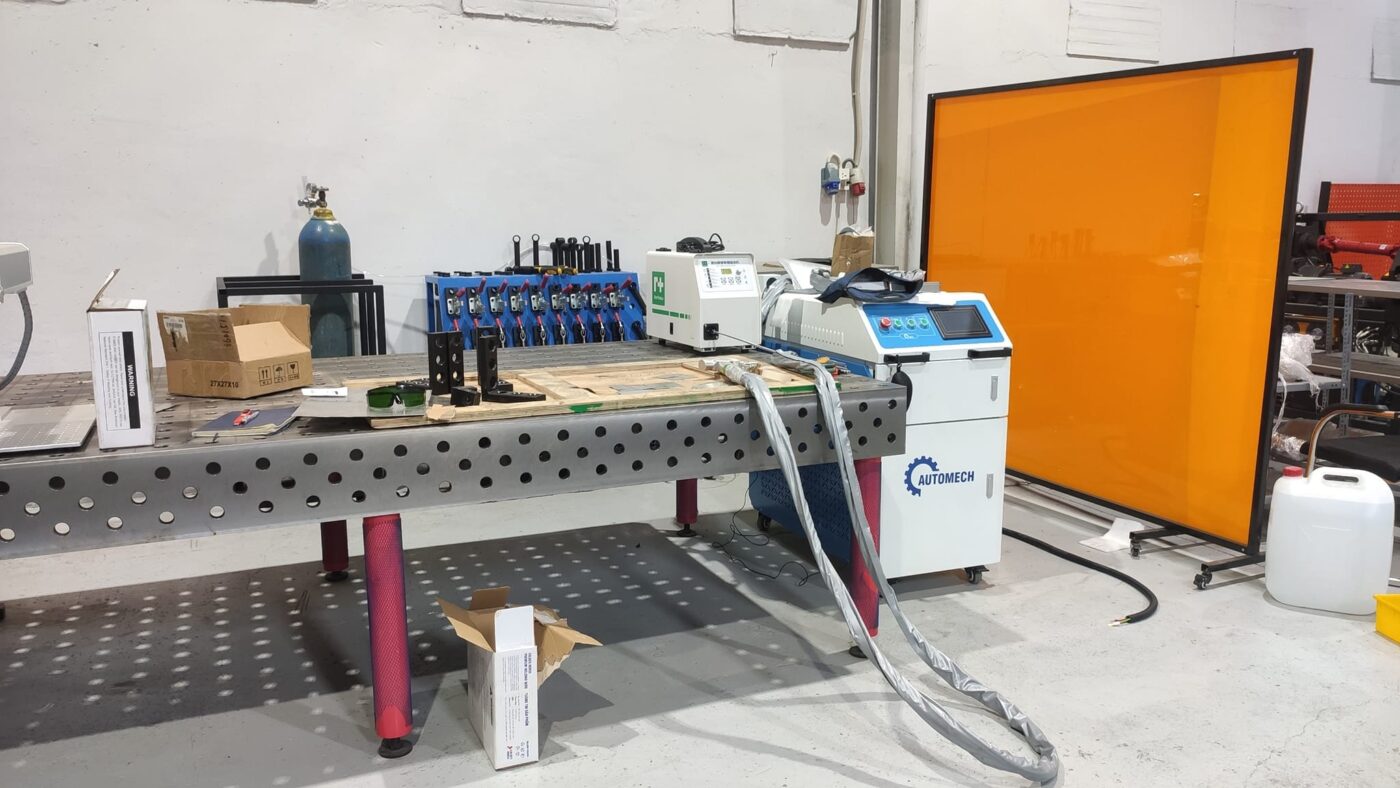

Máy hàn laser 1500W

Máy hàn laser 1500W

Thông số kỹ thuật máy hàn laser Raytools 4in1 1500W

Hạng mục Thông số kỹ thuật
Công suất 1500W
Nguồn điện đầu vào AC 220V
Chế độ làm mát Water Cooling
Dải tần số 1 – 20Hz
Dải tần số lắc 0 – 200Hz
Biên dạng hàn 2 biên dạng: điểm và đường thẳng
Chiều rộng lắc 0.2 – 5.0mm
Kích thước máy 1200x600x900mm
Két nước làm mát Hanli
Khối lượng máy 350Kg

Đặc điểm và Chức năng của máy hàn laser Raytools 4in1

Đặc điểm

  • Vận hành đơn giản và hiệu quả
  • Tốc độ hàn nhanh, mối hàn đẹp
  • Nhiệt tập trung, ít gây biến dạng vật liệu
  • Không có dòng điện đi qua chi tiết hàn
  • Có thể hàn không cần vật liệu bù
  • Hàn các kim loại khác nhau
  • Chi phí bảo trì thấp, phụ kiện sẵn có
  • Dễ dàng tự động hóa để đạt năng suất cao
  • An toàn, thân thiện hơn với môi trường

Chức năng

Máy hàn laser Raytools 4in1 Automech tích hợp 4 chức năng: hàn, cắt, làm sạch đường hàn và làm sạch bề mặt kim loại (làm sạch diện rộng) và dễ dàn chuyển đổi nhanh chóng các chức năng.

  • Chức năng hàn: ngoài hàn thông thường, máy có chức năng hàn xung tạo vảy giúp tăng độ ngấu sâu, đều đẹp giúp đạt chất lượng và thẩm mỹ cao cho mối hàn.

Hàn thông thường

Chức năng hàn thông thường

hàn xung tạo vảy

Chức năng hàn xung tạo vảy

Độ dày vật liệu hàn tương ứng với nguồn hàn laser fiber 1500W:

NGUỒN HÀN LASER FIBER 1500W
VẬT LIỆU HÀN XUYÊN MAX HÀN MAX
Inox 1 – 4 mm 1 – 5 mm
Thép mạ kẽm 1 – 3 mm 1 -5 mm
Thép carbon 1 – 4 mm 1 – 5 mm
Thép nhẹ 1 – 4 mm 1 – 5 mm
Nhôm 1 – 2 mm 1 – 3 mm
Đồng thau 1 – 2 mm 1 – 2 mm
  • Chức năng cắt: máy có thể sử dụng để cắt kim loại, khả năng cắt tùy thuộc vào công suất nguồn, lưu ý máy không chuyên dụng cho việc cắt, điều chỉnh tâm tia laser chính xác khi cắt.
chức năng cắt trên máy hàn laser

Chức năng cắt

  • Chức năng làm sạch đường hàn: chức năng này giúp làm sạch và tăng độ sáng bóng cho mối hàn mà không gây tác động vật lý làm ảnh hưởng đến vật liệu, thân thiện với môi trường như các phương pháp làm sạch truyền thống
làm sạch mối hàn bằng tia laser

Chức năng làm sạch đường hàn

  • Chức năng làm sạch bề mặt kim loại: làm sạch bằng laser sử dụng một phản ứng vật lý được gọi là cắt laser để làm sạch bề mặt kim loại. Nó có thể loại bỏ các chất bẩn, tạp chất, lớp phủ và mảnh vụn (ví dụ như rỉ sét, sơn, oxit, bụi,…) trên bề mặt kim loại một cách hiệu quả và thân thiện môi trường



làm sạch bằng tia laser

Chức năng làm sạch bề mặt kim loại

Cấu hình máy hàn laser Raytools 4in1 1500W

No. Hạng mục Hình ảnh Số lượng Đặc điểm
1 Nguồn hàn Laser 1 Nguồn hàn Laser Max

Công suất: 1500W

Điện đầu vào: AC 220V

2 Súng hàn Raytool 1 Khối lượng 1.2 Kg

4 chức năng riêng biệt trên súng.

Đầu súng 1 động cơ

3 Bộ làm mát 1 Thương hiệu Hanli hoặc S&A

Làm mát cả nguồn laser và đầu súng

Công suất tương đương với nguồn Laser

4 Màn hình điều khiển Raytools 1 Sử dụng giao diện tiếng việt

Có chức năng khóa màn hình

Điều chỉnh các thông số, chuyển đổi chức năng, cài đặt tâm tia, …

5 Bộ điều khiển Raytool 1 Bộ điều khiển được phát triển bởi hãng Raytools luôn đảm bảo độ ổn định trong môi trường công nghiệp.
6 Đầu cấp dây 1 Để lắp cuộn dây bù khi hàn bù (khi không dung dây bù thì không dung)Hiển thị thông số kỹ thuật và điều chỉnh tốc độ, độ trễ ngay trên màn hình.

Thiết kế bánh tỳ chắc chắn đảm bảo dây ra đều không đứt quãng.

Nút bấm thu hồi lại dây không sử dụng
