Máy dập Yadon: Công nghệ ổn định, hiệu suất cao, giá hợp lý
Máy dập Yadon (Yadon Press) từ lâu đã là một cái tên quen thuộc và được tin dùng trong ngành gia công kim loại tấm tại nhiều quốc gia, nổi bật với sự kết hợp giữa công nghệ ổn định và chi phí đầu tư hiệu quả. Đây là thương hiệu thường được các nhà sản xuất lựa chọn khi cần các dòng máy cơ khí có độ bền bỉ cao và hiệu suất ổn định.

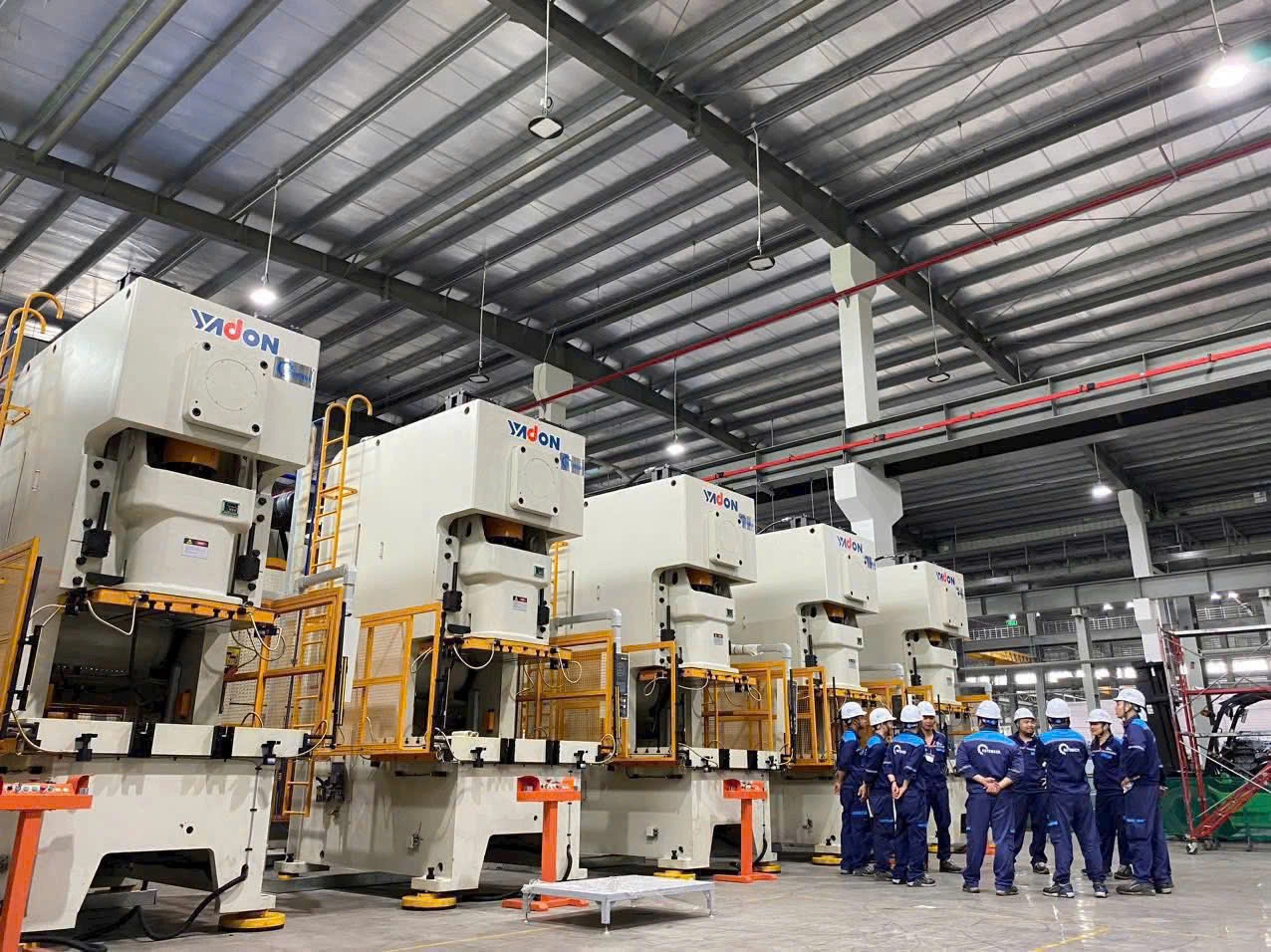

Hình ảnh máy móc thiết bị Yadon được Automech bàn giao tại nhà máy của khách hàng
1. Giới thiệu chuyên sâu về máy dập Yadon trong ngành gia công kim loại
1.1. Xu hướng tự động hóa và nhu cầu dập kim loại công suất lớn
Sự bùng nổ của Công nghiệp 4.0 đã thay đổi triệt để phương thức sản xuất.Trong ngành gia công kim loại, nhu cầu không chỉ dừng lại ở việc sản xuất nhanh mà phải đi kèm với chất lượng đồng nhất tuyệt đối. Đặc biệt, các ngành công nghiệp mũi nhọn như sản xuất ô tô (chuỗi cung ứng Tier 1, Tier 2), thiết bị điện tử chính xác đòi hỏi khả năng dập liên hoàn với tốc độ vượt trội (trên 100 SPM) và độ tin cậy vận hành gần như 24/7. Các dòng máy dập Yadon với thiết kế tối ưu cho hoạt động tự động hóa đã trở thành lựa chọn chiến lược để đáp ứng yêu cầu năng suất và chất lượng này.
1.2. Vì sao doanh nghiệp ưu tiên các dòng máy dập tiêu chuẩn quốc tế
Việc chọn máy dập đạt tiêu chuẩn quốc tế không chỉ là vấn đề uy tín mà còn là yếu tố kinh tế kỹ thuật cốt lõi:
- Kiểm soát chi phí sản xuất (Cost Control): Độ chính xác cao và độ cứng vững của máy (như dòng H-frame) giúp giảm lực tác động không mong muốn lên khuôn dập, kéo dài tuổi thọ khuôn (có thể tăng 20-30% so với máy phổ thông), từ đó giảm chi phí bảo trì và thay thế khuôn đắt đỏ.
- Đảm bảo chất lượng đầu ra: Độ lặp lại vị trí bàn trượt (Ram Repeatability) được kiểm soát chặt chẽ, thường trong khoảng 0.01mm hoặc tốt hơn, cực kỳ quan trọng đối với các chi tiết cần dung sai nhỏ.
- An toàn và Chứng nhận: Máy đạt tiêu chuẩn CE, JIS thể hiện sự cam kết về tính năng an toàn (hệ thống phanh, ly hợp) và khả năng hoạt động ổn định, dễ dàng đáp ứng các tiêu chuẩn xuất khẩu khắt khe.
1.3. Giới thiệu thương hiệu Yadon và vai trò của Automech trong việc cung cấp – tích hợp thiết bị
Yadon Machinery đã khẳng định vị thế là một trong những nhà sản xuất máy ép và máy dập lớn nhất châu Á, tập trung vào công nghệ dập tốc độ cao và dập Servo. Họ đầu tư mạnh vào các trung tâm gia công CNC 5 trục để chế tạo thân máy và linh kiện truyền động, đảm bảo độ chính xác cơ khí ngay từ khâu sản xuất. Automech không chỉ là nhà phân phối ủy quyền mà còn là đối tác tích hợp giải pháp tự động hóa. Automech cung cấp trọn gói từ máy dập Yadon (phần cứng) đến các hệ thống phụ trợ như bộ nắn, cấp phôi, robot (tự động hóa), đảm bảo sự tương thích và vận hành đồng bộ tối đa cho dây chuyền sản xuất của khách hàng.
2. Máy dập Yadon là gì? Tổng quan thương hiệu và công nghệ
2.1. Thương hiệu Yadon – nhà sản xuất máy dập hàng đầu Trung Quốc

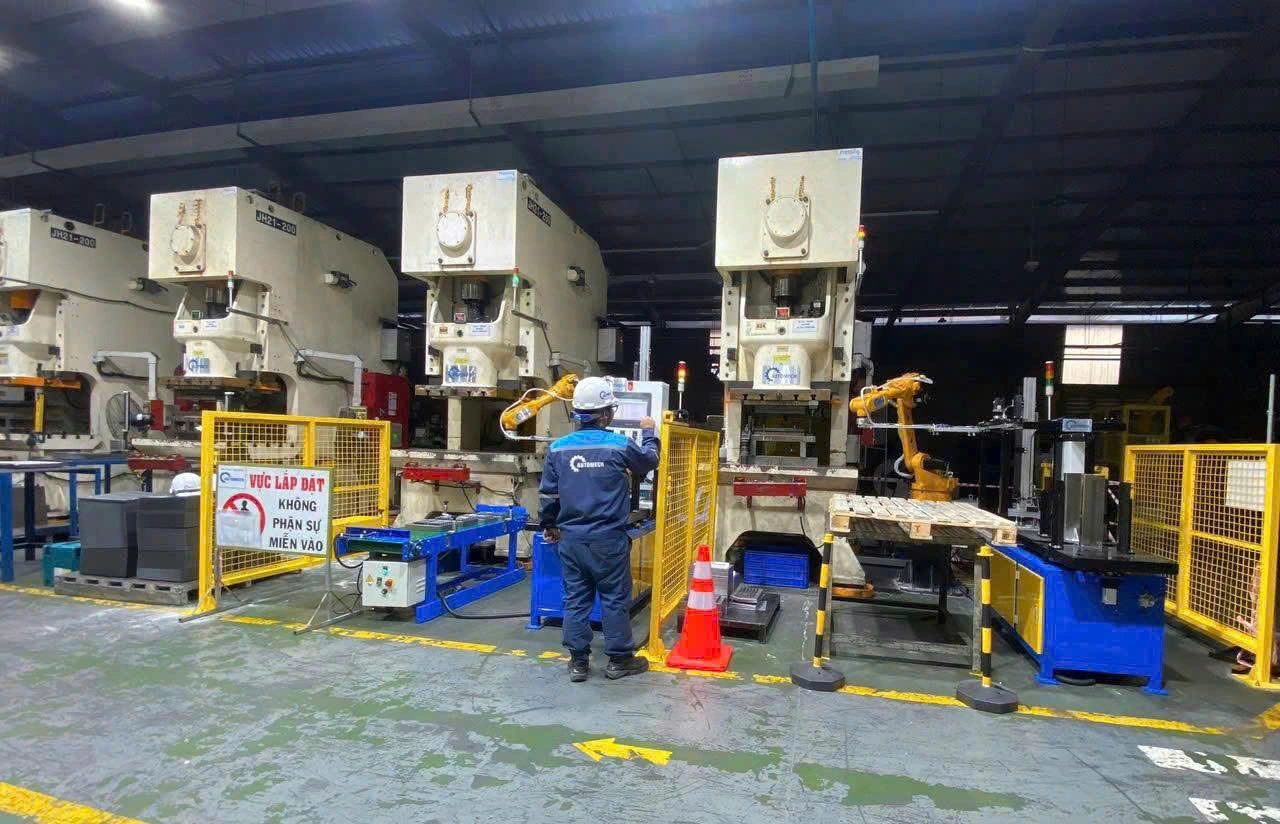

Giải pháp Yadon kết hợp Robot giúp tăng sản lượng và hiệu quả
Yadon được biết đến với triết lý sản xuất “Chính xác và Bền bỉ”. Thay vì chỉ cạnh tranh về giá, Yadon tập trung vào việc áp dụng công nghệ vật liệu và công nghệ điều khiển hiện đại, đặc biệt là trong các dòng máy dập Servo. Sự hợp tác kỹ thuật với các chuyên gia từ Đức và Nhật Bản đã giúp Yadon nâng cao chất lượng sản phẩm lên ngang tầm các thương hiệu quốc tế, đặc biệt là trong phân khúc máy dập công suất lớn và siêu tốc độ.
2.2. Các dòng máy dập phổ biến
2.2.1. Máy dập trục khuỷu (C-frame, H-frame)
- C-frame (Dòng J23, J21): Thường sử dụng ly hợp và phanh khí nén (Pneumatic Clutch & Brake) tốc độ cao, cho phép chu kỳ dập nhanh và phản hồi tức thời. Thiết kế mở chữ C tối ưu cho việc dập đơn và các chi tiết lớn cần dễ dàng thao tác nạp liệu từ bên hông.
- H-frame (Dòng JH21, H-frame 2 trụ): Được trang bị kết cấu 2 trụ, 4 điểm dẫn hướng bàn trượt (Four-point guide), giúp phân bố lực đều hơn, giảm độ nghiêng của bàn trượt (Tilting) và tăng cường độ ổn định khi sử dụng khuôn dập liên hoàn dài. Khả năng chịu tải lệch tâm tốt hơn nhiều so với C-frame.
2.2.2. Máy dập servo (Dòng SDP, SDH)
Đây là dòng máy công nghệ cao nhất của Yadon. Thay vì dùng bánh đà và ly hợp cơ học, động cơ servo điều khiển trực tiếp chuyển động của trục khuỷu hoặc cơ cấu truyền động.
- Ưu điểm công nghệ: Cho phép người dùng tùy chỉnh đường cong chuyển động (Motion Profile) của bàn trượt. Ví dụ, có thể dập chậm khi chạm phôi để tránh nứt vật liệu (kéo sâu), sau đó tăng tốc ở hành trình trống, hoặc tạo chế độ dập dao động (Oscillation stroke) để cải thiện quá trình cắt và dập. Điều này tối ưu hóa tuổi thọ khuôn và chất lượng chi tiết.
- Tiết kiệm năng lượng: Năng lượng được tiêu thụ theo nhu cầu thực tế của chu kỳ dập.
2.2.3. Máy dập thủy lực (Dòng YH)
Sử dụng hệ thống bơm và van thủy lực tiên tiến để cung cấp lực dập cực lớn và duy trì áp suất ổn định trong thời gian dài. Rất phù hợp cho các vật liệu dày, hoặc các ứng dụng kéo sâu (Deep Drawing) phức tạp. Yadon cũng cung cấp các máy thủy lực 4 trụ hoặc H-frame cho các ứng dụng đặc biệt.
2.3. Tiêu chuẩn chất lượng và chứng nhận kỹ thuật của Yadon
Các dòng máy dập Yadon tuân thủ nghiêm ngặt tiêu chuẩn JIS (Japanese Industrial Standards) cấp 1, đặc biệt là về độ chính xác cơ học của bàn trượt, độ song song giữa bàn trượt và bàn máy, và độ vuông góc. Điều này đảm bảo khi máy được lắp đặt tại nhà máy, độ chính xác cơ khí đã được kiểm nghiệm ở mức cao nhất, tạo nền tảng vững chắc cho độ chính xác của sản phẩm dập.
3. Cấu tạo và nguyên lý hoạt động nâng cao của máy dập Yadon
3.1. Kết cấu thân máy (C-frame / H-frame)

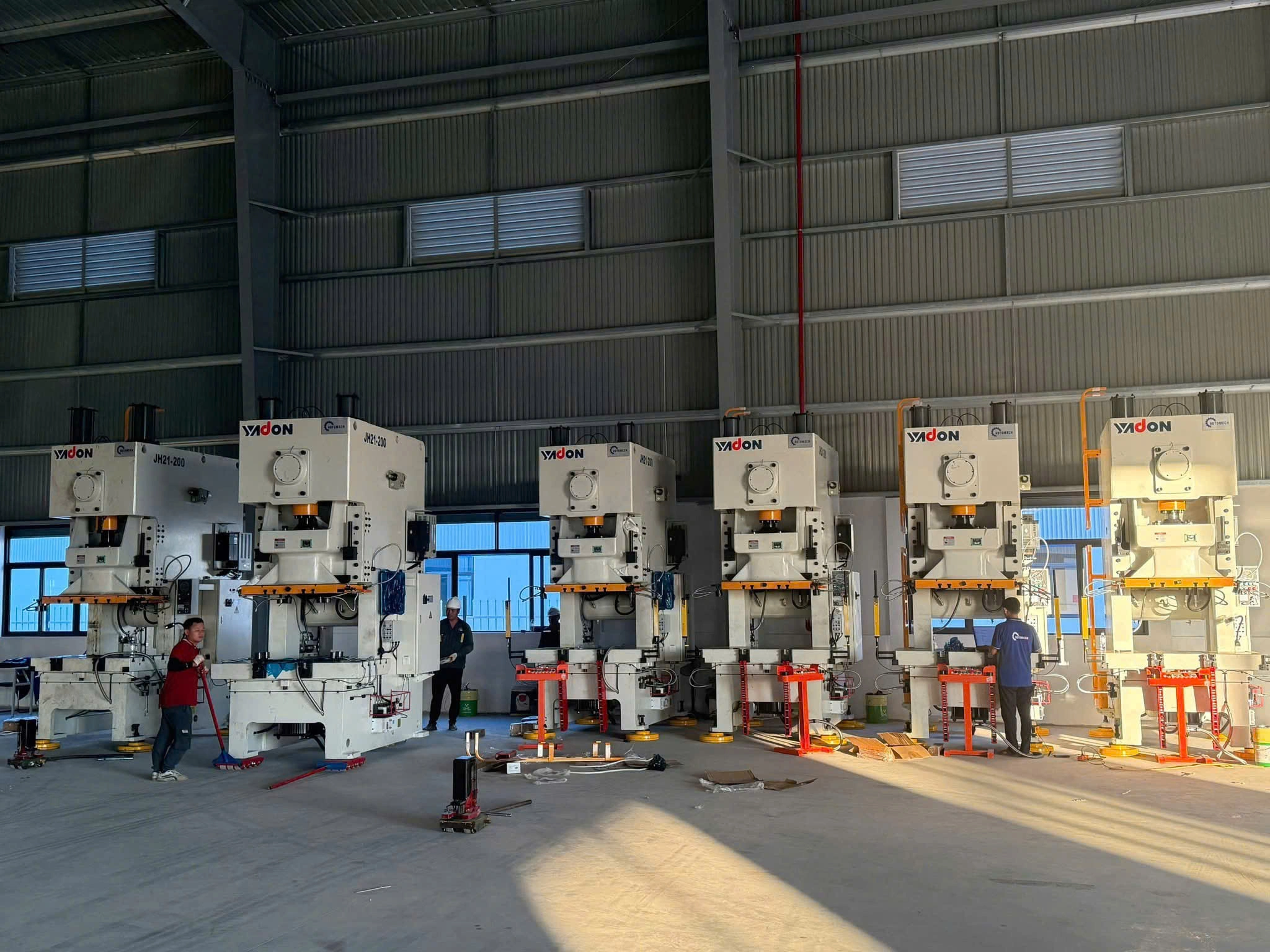

Bàn giao máy tại doanh nghiệp cơ khí hàng đầu Việt Nam
3.1.1. Đúc liền khối, độ cứng vững cao và xử lý nhiệt
Thân máy Yadon được đúc từ gang cường độ cao (High-Tensile Cast Iron) và trải qua quá trình xử lý nhiệt (Stress Relieving) cẩn thận trước khi gia công. Quá trình này giúp loại bỏ ứng suất dư trong vật liệu, ngăn ngừa biến dạng của khung máy theo thời gian sử dụng. Độ cứng vững cao là yếu tố quyết định khả năng chống lại lực dập phản hồi, đảm bảo độ chính xác P{f} (Pre-tension Force) của máy luôn được duy trì.
3.2. Hệ thống truyền động – trục khuỷu – bánh đà
- Trục khuỷu và bánh răng: Được chế tạo từ thép hợp kim Chrome-Molybdenum (ví dụ: SCM440), tôi luyện và gia công siêu chính xác. Bánh răng truyền động được thiết kế kiểu răng nghiêng (Helical Gear), giúp truyền động êm hơn, giảm tiếng ồn và tăng tuổi thọ.
- Thiết bị bảo vệ quá tải thủy lực (Hydraulic Overload Protector): Đây là trang bị tiêu chuẩn trên máy Yadon công suất lớn. Khi lực dập vượt quá ngưỡng an toàn đã cài đặt (do lắp khuôn sai hoặc dập 2 tấm phôi), hệ thống sẽ nhả áp suất dầu tức thì để giải phóng lực, bảo vệ khuôn và máy khỏi hư hỏng.
3.3. Cơ cấu thanh truyền và bàn trượt
Bàn trượt (Ram) của máy Yadon thường sử dụng hệ thống dẫn hướng 6 mặt (Six-Point Guide) hoặc 8 mặt, được bôi trơn bằng dầu cưỡng bức. Thiết kế này cung cấp khả năng chống lại tải trọng lệch tâm (Eccentric Load) vượt trội, giúp bàn trượt luôn duy trì độ song song với bàn máy ngay cả khi lực dập phân bố không đều.
3.4. Bộ điều khiển điện – CNC – màn hình HMI
Hệ thống điều khiển sử dụng PLC/CNC từ các thương hiệu uy tín như Siemens, Mitsubishi, hoặc Omron. Màn hình HMI cảm ứng, giao diện thân thiện, cho phép:
- Cài đặt và lưu trữ thông số của hàng trăm bộ khuôn.
- Điều chỉnh góc dừng (Stopping Angle) chính xác.
- Chức năng phát hiện lỗi tự động và hiển thị nguyên nhân lỗi bằng mã code.
- Tích hợp chức năng điều khiển tốc độ cấp phôi (Pitch Control) và giám sát khuôn (Die Monitoring).
3.5. Hệ thống bôi trơn, làm mát và an toàn lao động
- Hệ thống bôi trơn tự động cưỡng bức (Forced Lubrication System): Sử dụng bơm dầu áp suất cao để đảm bảo mọi điểm ma sát (như ổ bi trục khuỷu, thanh trượt) luôn được bôi trơn đầy đủ và làm mát, kéo dài tuổi thọ của các chi tiết chuyển động quan trọng.
- Thiết bị an toàn quang điện (Photoelectric Safety Device): Đây là tiêu chuẩn an toàn bắt buộc, sử dụng cảm biến ánh sáng để ngắt chu kỳ dập ngay lập tức khi phát hiện vật cản xâm nhập vào khu vực làm việc của khuôn.
4. Ưu điểm vượt trội của máy dập Yadon so với các dòng phổ thông
4.1. Độ ổn định nhiệt và cơ học cao khi chạy liên tục
Máy dập Yadon duy trì sự ổn định về nhiệt độ nhờ hệ thống làm mát hiệu quả cho dầu bôi trơn và các chi tiết truyền động. Độ ổn định nhiệt giúp tránh hiện tượng giãn nở nhiệt của các chi tiết máy, vốn là nguyên nhân chính gây ra sự thiếu chính xác sau nhiều giờ hoạt động liên tục trên các máy dập phổ thông.

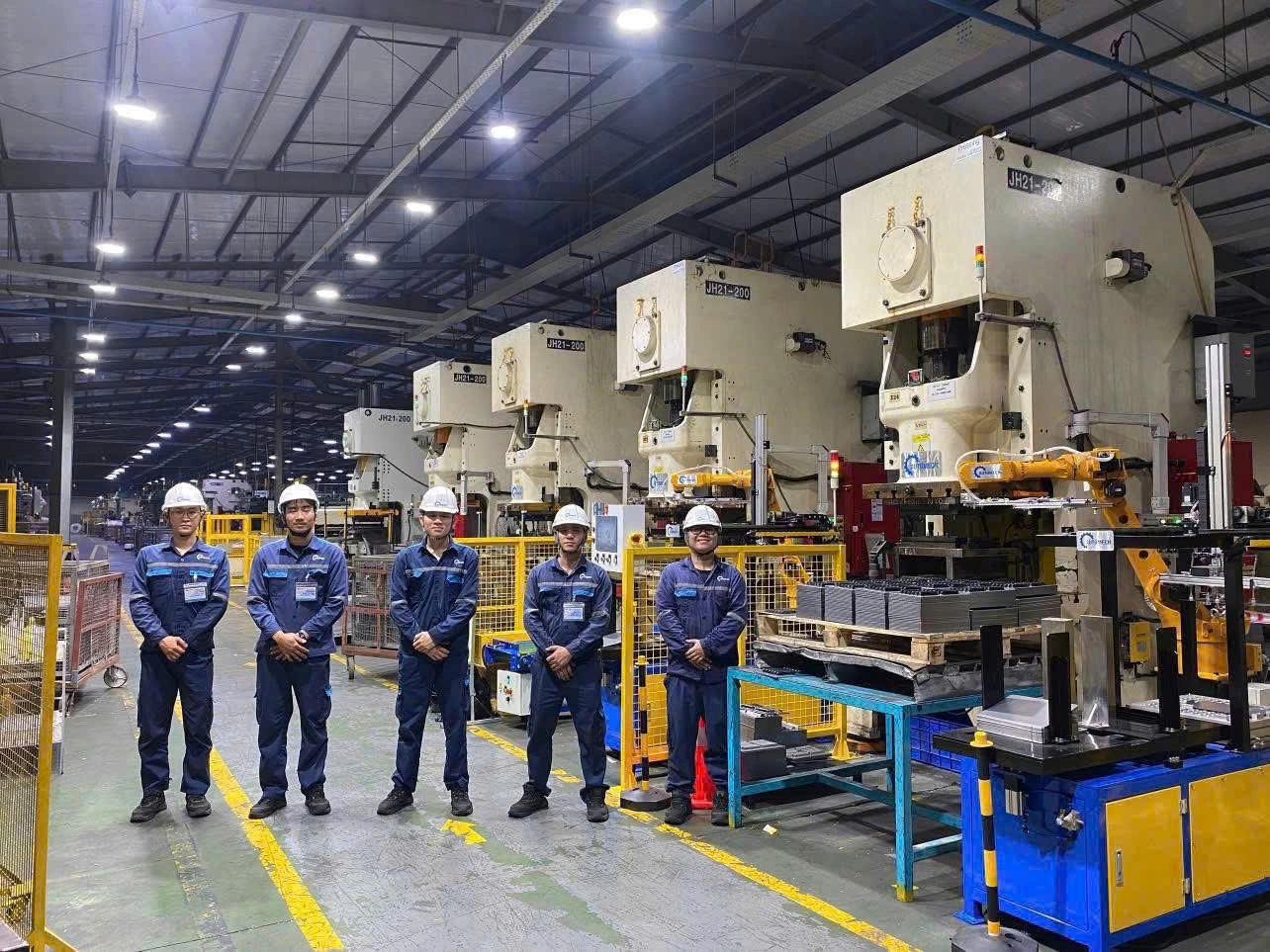

Kỹ thuật Automech bàn giao thiết bị vào sản xuất
4.2. Độ chính xác lặp lại và tuổi thọ khuôn cao
- Độ chính xác lặp lại (Repeatability): Máy dập Yadon có khả năng duy trì độ chính xác cực cao, cực kỳ quan trọng đối với các khuôn dập liên hoàn đắt tiền. Sự ổn định này giúp các bước dập (stage) trong khuôn ăn khớp hoàn hảo, giảm thiểu mài mòn và sứt mẻ khuôn.
- Khả năng chịu tải lệch tâm: Nhờ thiết kế dẫn hướng bàn trượt nhiều điểm, Yadon giảm thiểu hiện tượng “mài vẹt” khuôn (Die Washing) khi dập các chi tiết không đối xứng.
4.3. Khả năng dập tốc độ cao, phù hợp sản xuất hàng loạt
Dòng máy dập tốc độ cao của Yadon được thiết kế với cơ cấu truyền động cân bằng động (Dynamic Balance) tiên tiến, giảm thiểu rung động và tiếng ồn ngay cả khi đạt tốc độ trên 300 SPM. Điều này cho phép doanh nghiệp tối đa hóa sản lượng trên mỗi giờ làm việc.
4.4. Chi phí đầu tư hợp lý, dễ bảo trì
Yadon cung cấp chất lượng tương đương máy Nhật/Đức nhưng với chi phí đầu tư ban đầu thấp hơn 30-40%. Đồng thời, việc sử dụng các linh kiện điện và cơ khí đạt tiêu chuẩn phổ thông (như bạc trượt, gioăng phớt, van khí nén) giúp việc bảo trì, thay thế phụ tùng trở nên dễ dàng và tiết kiệm hơn.
4.5. Tương thích với các hệ thống tự động hóa và giao tiếp dữ liệu
Máy dập Yadon được thiết kế để dễ dàng giao tiếp qua các giao thức công nghiệp (ví dụ: I/O, Modbus) với các thiết bị ngoại vi như bộ cấp phôi, robot và đặc biệt là hệ thống MES (Manufacturing Execution System), giúp quản lý và thu thập dữ liệu sản xuất theo thời gian thực (real-time data acquisition).
5. Ứng dụng chuyên sâu của máy dập Yadon trong sản xuất
5.1. Gia công linh kiện kim loại tấm chính xác
Thực hiện các quy trình đòi hỏi độ chính xác cao như dập định hình (Forming) các chi tiết phức tạp, dập vi sai (Fine Blanking) các chi tiết then chốt trong ngành điện lạnh và điện tử.
5.2. Sản xuất chi tiết ô tô – xe máy

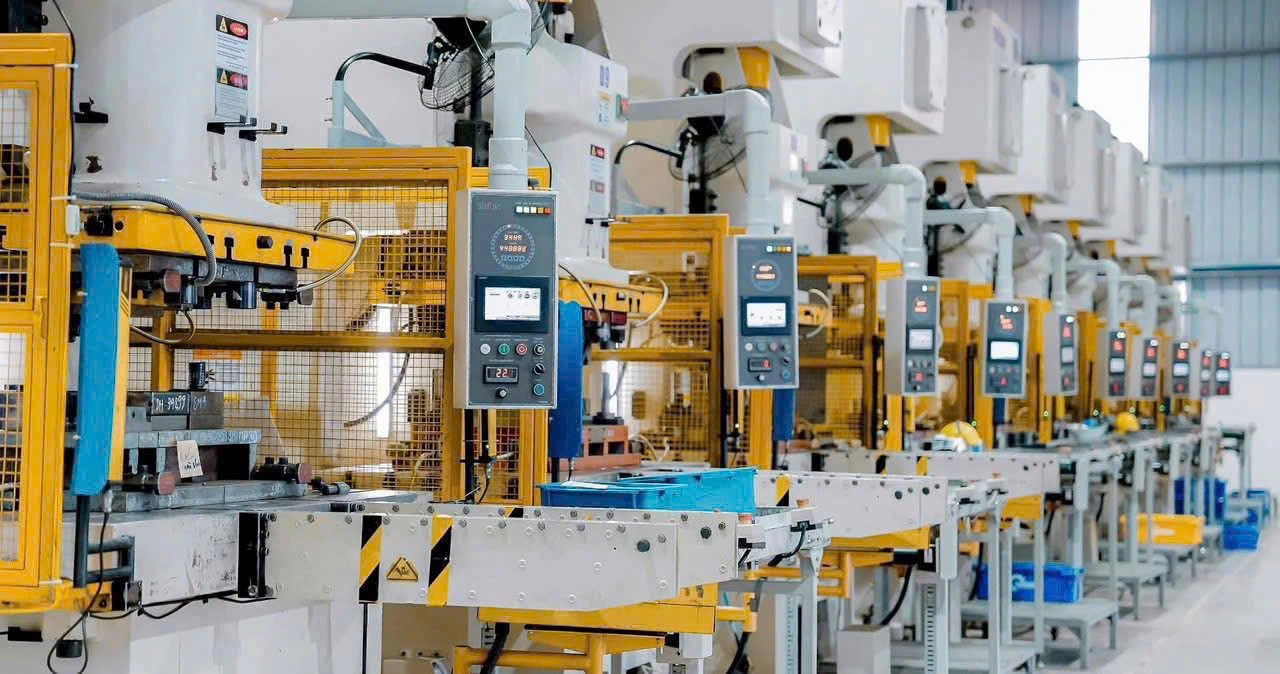

Máy dập Yadon được ứng dụng nhiều trong sản xuất
Máy Yadon H-frame công suất lớn thường được dùng để dập các chi tiết quan trọng của xe hơi:
- Khung giá đỡ động cơ, chi tiết chịu lực.
- Chi tiết kết cấu ghế ngồi, dây đai an toàn.
- Các linh kiện trong hộp số, ly hợp.
5.3. Ngành điện – điện tử – thiết bị gia dụng
Các dòng máy dập tốc độ cao của Yadon là lựa chọn hàng đầu để dập lõi motor, chân linh kiện điện tử (terminals), và vỏ bọc thiết bị gia dụng yêu cầu số lượng hàng tỷ sản phẩm mỗi năm.
5.4. Chế tạo khuôn dập và phụ tùng cơ khí
Độ chính xác và tính năng bảo vệ quá tải của máy Yadon rất có giá trị trong các xưởng khuôn mẫu, nơi các khuôn mới cần được thử nghiệm (Die Trial) an toàn trước khi đưa vào sản xuất hàng loạt.
5.5. Dập liên hoàn cho dây chuyền công suất lớn (Stamping Line)
Yadon cung cấp các dòng máy dập đôi (Double Crank Press) có bàn máy cực rộng, thiết kế chuyên biệt cho các khuôn dập liên hoàn lớn, tạo ra các chi tiết dài, phức tạp trong một chu kỳ liên tục.
6. Kinh nghiệm chọn máy dập Yadon phù hợp nhu cầu
6.1. Chọn theo lực dập (Ton Capacity)
Nguyên tắc an toàn là lực dập danh nghĩa của máy (Nominal Capacity) phải lớn hơn 15% – 20% so với lực tính toán cần thiết để dập phôi. Việc chọn lực dập quá sát ngưỡng sẽ gây quá tải thường xuyên và giảm tuổi thọ của máy.
6.2. Chọn theo loại thao tác: dập đơn – dập liên hoàn – dập tốc độ cao

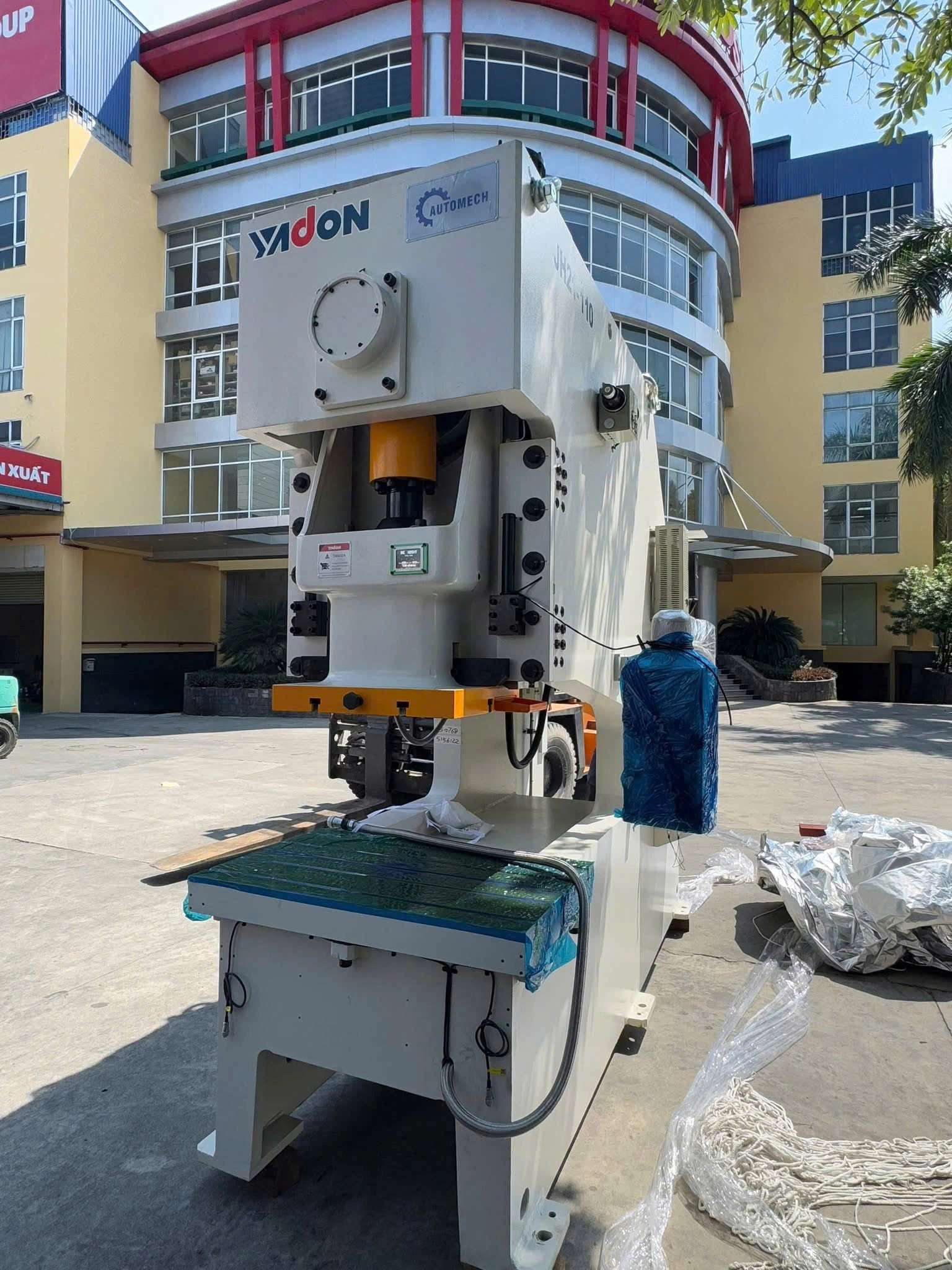

Máy Yadon về với doanh nghiệp của khách hàng
- Dập liên hoàn: Bắt buộc phải chọn máy H-frame để đảm bảo bàn trượt ổn định và có đủ không gian cho khuôn. Cần xem xét kích thước bàn máy (Bolster Size).
- Dập kéo sâu: Ưu tiên máy dập thủy lực hoặc máy dập Servo vì chúng cho phép kiểm soát tốc độ hành trình ở điểm chết dưới (Bottom Dead Center) một cách tối ưu.
6.3. Chọn theo vật liệu và độ dày
Đối với vật liệu dày (trên 4mm) hoặc thép cường độ cao (High-Strength Steel), cần chọn máy có kết cấu dày và nặng hơn, đồng thời hệ thống bảo vệ quá tải phải hoạt động hiệu quả và nhạy bén.
6.4. Chọn theo mô hình sản xuất: đơn chiếc → hàng loạt
Nếu chuyển đổi từ sản xuất thủ công sang tự động hóa, nên ưu tiên các dòng máy Yadon có sẵn các tính năng tích hợp như trục xuất lực (Ejector), cổng I/O cho cảm biến và hệ thống giám sát khuôn.
7. Giải pháp máy dập Yadon tại Automech
7.1. Máy nhập khẩu chính hãng – CO/CQ đầy đủ và bảo hành chuẩn nhà sản xuất
Automech đảm bảo máy dập Yadon được nhập khẩu qua quy trình kiểm soát chất lượng nghiêm ngặt, với chế độ bảo hành chính hãng. Khách hàng nhận được đầy đủ tài liệu kỹ thuật chi tiết, sơ đồ điện và hướng dẫn bảo trì bằng tiếng Việt.

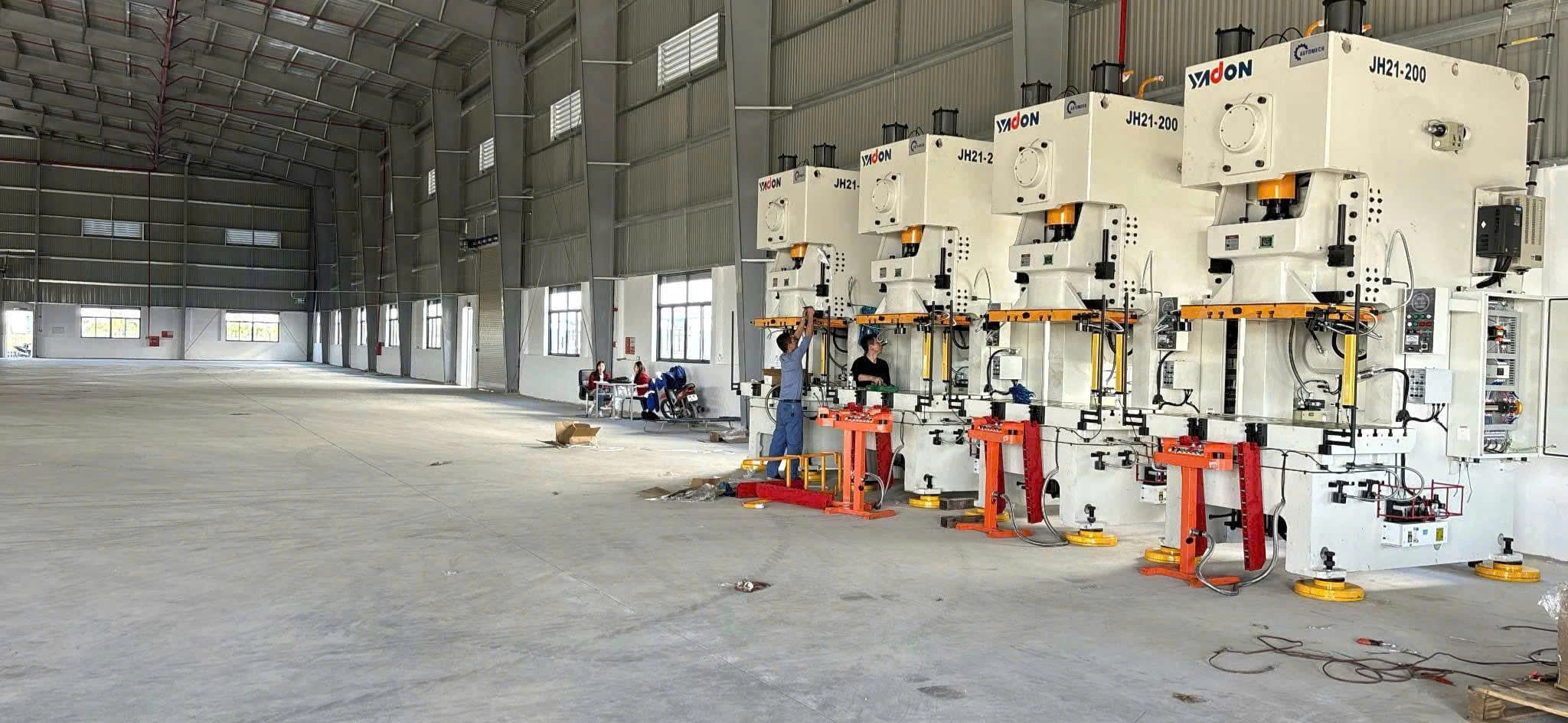

Máy dập Yadon có đầy đủ giấy tờ để cung cấp tới khách hàng
7.2. Tích hợp giải pháp tự động hóa đồng bộ
7.2.1. Bộ nắn – xả – cấp phôi
Automech cung cấp các dòng Coil Line đồng bộ với tốc độ dập của Yadon, từ bộ cấp phôi cơ khí cho tốc độ vừa phải đến bộ cấp phôi Servo điện tử với độ chính xác cao (sai số cấp phôi +-0.05mm) cho dập liên hoàn tốc độ cao.
7.2.2. Robot gắp sản phẩm và băng tải thu hồi phế liệu
Tích hợp robot cộng tác (Cobot) hoặc robot công nghiệp để thực hiện các thao tác gắp phôi, chuyển chi tiết giữa các máy dập (Tandem Line) hoặc xếp chồng sản phẩm hoàn thiện.
7.2.3. Hệ thống giám sát và kết nối MES
Tư vấn lắp đặt hệ thống giám sát khuôn dập (Die Protection System) và tích hợp các module kết nối dữ liệu để truyền thông tin về chu kỳ dập, số lượng sản phẩm, và tình trạng máy lên hệ thống quản lý sản xuất của khách hàng.
7.3. Lắp đặt – chuyển giao – đào tạo vận hành
Đội ngũ kỹ thuật của Automech thực hiện quy trình lắp đặt tiêu chuẩn, bao gồm cân chỉnh độ thăng bằng, kiểm tra độ rung động và điều chỉnh hành trình. Chương trình đào tạo bao gồm từ vận hành cơ bản, lập trình HMI, đến kỹ năng chẩn đoán lỗi cơ khí và điện nâng cao.
7.4. Dịch vụ kỹ thuật – bảo trì định kỳ toàn quốc
Automech cam kết cung cấp dịch vụ hậu mãi nhanh chóng với đội ngũ kỹ sư lành nghề, sẵn sàng hỗ trợ bảo trì định kỳ, kiểm tra hiệu chỉnh độ chính xác (Re-calibration) và cung cấp phụ tùng thay thế chính hãng trên toàn quốc, giúp máy Yadon duy trì hiệu suất tối ưu trong suốt vòng đời.
