Máy dập trục khuỷu khung C – JH21 Series

Mô tả sản phẩm

Máy dập trục khuỷu khung C JH21 Series là dòng máy dập có cấu trúc khung thân hình chữ C với duy nhất 01 trục khuỷu truyền động. Đây là dòng máy dập có số lượng nhiều nhất, phổ biến nhất trên thế giới với các ưu điểm nổi trội.

Nhỏ gọn, dễ dàng di chuyển, lắp đặt.
Dễ dàng tích hợp với các hệ thống tự động hóa.
Bảo dưỡng, sửa chữa dễ dàng, chi phí rẻ.
Hoạt động ổn định, bền bỉ.
Giá thành đầu tư thấp, phù hợp với đa dạng quy mô sản xuấ

Items Technical Data Model			JH21-25		JH21-45		JH21-60		JH21-80		JH21-110		JH21-125		JH21-160		JH21-200		JH21-250		JH21-315		JH21-400
			L	S	L	S	L	S	L	S	L	S	L	S	L	S	L	S	L	S	L	S	L	S
Nominal Pressure		KN	250		450		600		800		1100		1250		1600		2000		2500		3150		4000
Nominal Pressure Stroke		mm	2.8		3.2		4		4.5		5		5		6		6		7		8		8
Stroke of Slide		mm	80	50	100	70	120	80	140	90	160	100	160	100	180	110	200	130	220	150	250	180	250	180
Stroke	Variable	S.P.M	70~100	80~130	60~90	70~110	50~80	60~100	40~75	50~90	35~70	45~80	35~65	45~80	30~55	35~70	25~50	30~60	25~45	30~50	25~40		25~35
	Single	S.P.M	90	110	80	100	70	90	60	80	60	80	55	70	50	60	45	50	40	45	35		30
Max.Die Set Height		mm	250	265	270	285	300	320	320	345	350	380	370	400	400	435	450	485	500	535	550	585	550	585
Die Height Adjustment		mm	50		60		70		80		90		90		100		110		110		120		120
Depth of Throat		mm	210		230		270		290		350		370		390		420		430		430		430
Distance Between Uprights		mm	450		500		520		600		680		710		720		830		850		1000		1000
Bottom Size of Slide	L-R	mm	360		410		480		560		620		620		700		850		880		950		950
	F-B	mm	250		340		400		430		520		520		580		650		700		700		700
Hole for Punch Shank	Diameter	mm	Φ40		Φ50		Φ50		Φ60		Φ70		Φ70		Φ70		Φ70		Φ70		Φ70		Φ70
	Depth	mm	60		60		60		80		80		80		100		100		100		100		100
Size of Table	L-R	mm	710		810		870		1000		1100		1120		1260		1400		1500		1650		1800
	F-B	mm	400		440		520		560		680		720		760		820		840		840		840
	Thickness	mm	70		80		90		100		110		120		140		160		180		180		180
Size of Opening in Table	Diameter	mm	Φ100		Φ150		Φ150		Φ150		Φ160		Φ160		Φ180		Φ200		Φ250		Φ250		Φ250
Single Speed Motor Power		KW	3		5.5		5.5		7.5		11		11		15		18.5		22		30		37

Trong ngành gia công kim loại tấm, máy dập trục khuỷu khung C là thiết bị không thể thiếu cho các quy trình sản xuất hàng loạt. Máy dập trục khuỷu khung C JH21 Series là dòng sản phẩm được tin dùng nhờ sự kết hợp giữa thiết kế khung C linh hoạt, hệ thống trục khuỷu mạnh mẽ và khả năng dập chính xác. Dòng máy này mang đến giải pháp tối ưu hóa tốc độ và chất lượng sản phẩm, đáp ứng hoàn hảo nhu cầu của các ngành công nghiệp hiện đại.

1. Máy dập trục khuỷu khung C JH21 Series: Tổng quan giải pháp dập kim loại

1.1. Công dụng trong gia công kim loại tấm

Máy dập trục khuỷu khung C JH21 Series được sử dụng rộng rãi trong việc tạo hình, cắt, đột lỗ và dập sâu các chi tiết kim loại tấm. Với cấu trúc khung C, máy mang lại sự tiện lợi tối đa trong việc nạp và dỡ phôi từ ba phía, giúp quá trình thao tác và tự động hóa trở nên dễ dàng, nhanh chóng hơn hẳn so với các loại máy khung H.

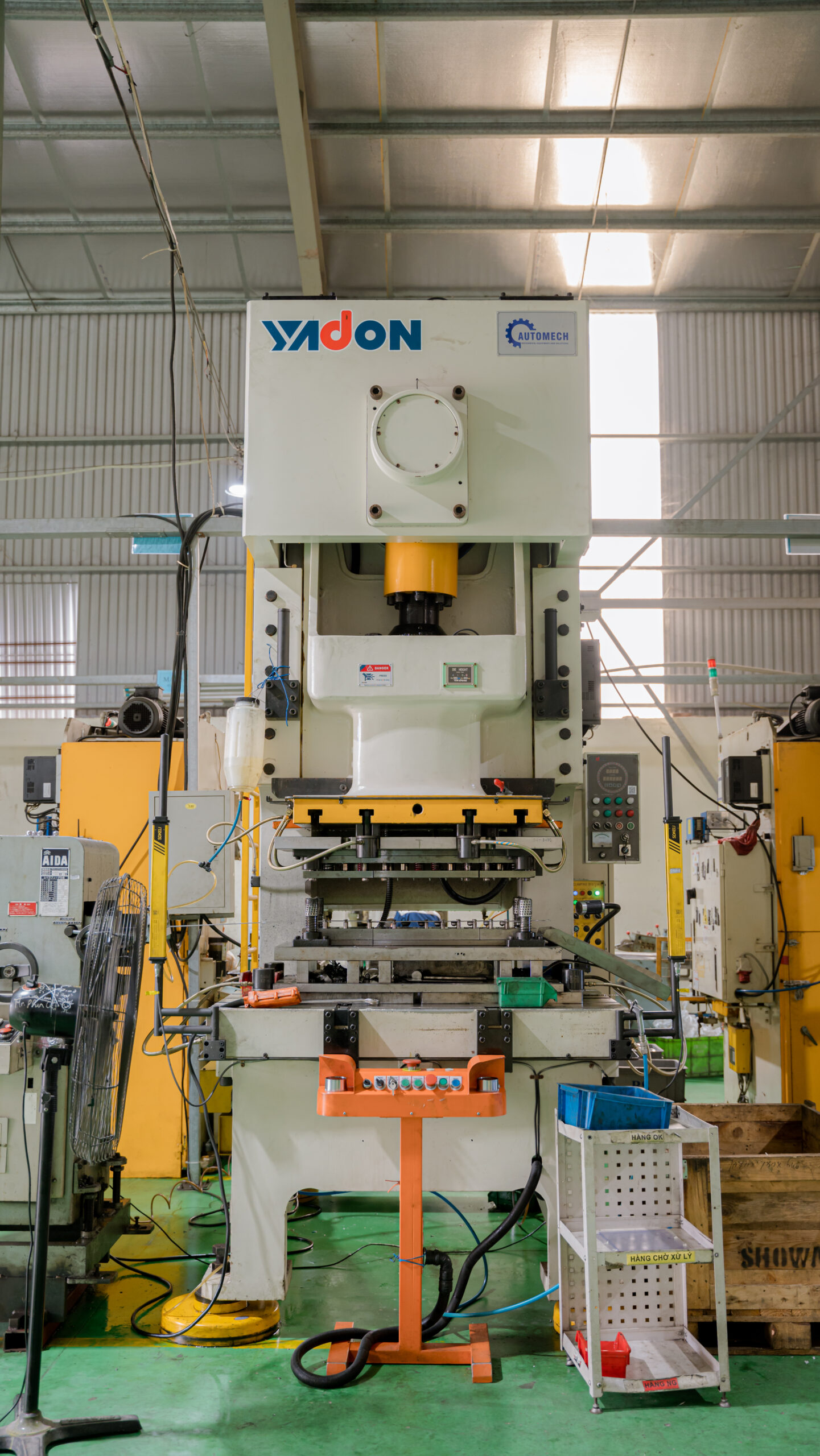

Máy dập trục khuỷu khung C JH21 Series nổi bật với hệ thống truyền động trục khuỷu cơ học mạnh mẽ

1.2. Lợi ích cho sản xuất hàng loạt

Việc sử dụng Máy dập trục khuỷu khung C JH21 Series mang lại lợi ích kinh tế to lớn cho sản xuất hàng loạt:

Tốc độ vượt trội: Khả năng dập nhanh giúp rút ngắn thời gian sản xuất mỗi chi tiết.
Chất lượng đồng nhất: Đảm bảo mọi sản phẩm dập ra đều đạt tiêu chuẩn kỹ thuật, giảm thiểu phế phẩm.
Tối ưu chi phí: Độ bền và hiệu suất cao giúp giảm chi phí bảo trì và vận hành trên từng sản phẩm.

1.3. Các tính năng chính của dòng JH21 Series

Dòng máy dập trục khuỷu khung C JH21 Series nổi bật với hệ thống truyền động trục khuỷu cơ học mạnh mẽ, cung cấp lực dập ổn định và chính xác. Máy thường được trang bị ly hợp và phanh khí nén, đảm bảo hoạt động an toàn và dừng máy chính xác. Đây là dòng máy đa năng, có thể tích hợp dễ dàng vào các dây chuyền dập tự động.

1.4. Ứng dụng tại thị trường Việt Nam

Tại thị trường Việt Nam, máy dập JH21 Series là lựa chọn phổ biến trong các ngành công nghiệp phụ trợ, đặc biệt là sản xuất linh kiện ô tô, xe máy, và đồ gia dụng. Khả năng làm việc ổn định, bền bỉ và dễ bảo trì khiến dòng máy này trở thành công cụ đắc lực cho các doanh nghiệp sản xuất trong nước.

2. Tính năng máy dập trục khuỷu khung C JH21 Series

2.1. Hệ thống trục khuỷu mạnh mẽ

Hệ thống trục khuỷu của máy dập JH21 Series được thiết kế để chịu tải trọng lớn, đảm bảo lực dập được truyền xuống bàn dập một cách mạnh mẽ và ổn định. Điều này cho phép máy xử lý tốt các vật liệu dày và cứng, duy trì hiệu suất cao ngay cả trong các tác vụ dập sâu hoặc cắt đột liên tục.

2.2. Độ chính xác dập cao

Với cơ cấu trục khuỷu cơ học được tinh chỉnh, máy dập JH21 Series đạt được độ chính xác dập cao. Lực dập được kiểm soát chặt chẽ, cùng với độ ổn định của khung C, giúp đảm bảo kích thước và hình dạng của chi tiết dập ra đạt dung sai yêu cầu, rất quan trọng đối với các linh kiện cần độ lắp ráp chính xác.

3. Ứng dụng thực tiễn máy dập trục khuỷu khung C JH21 Series

3.1. Sản xuất linh kiện ô tô

Máy dập JH21 Series là công cụ không thể thiếu để sản xuất các chi tiết kim loại tấm cho ngành ô tô, từ các bộ phận khung xe, giá đỡ, đến các linh kiện nội thất, đảm bảo độ bền và độ chính xác cần thiết.

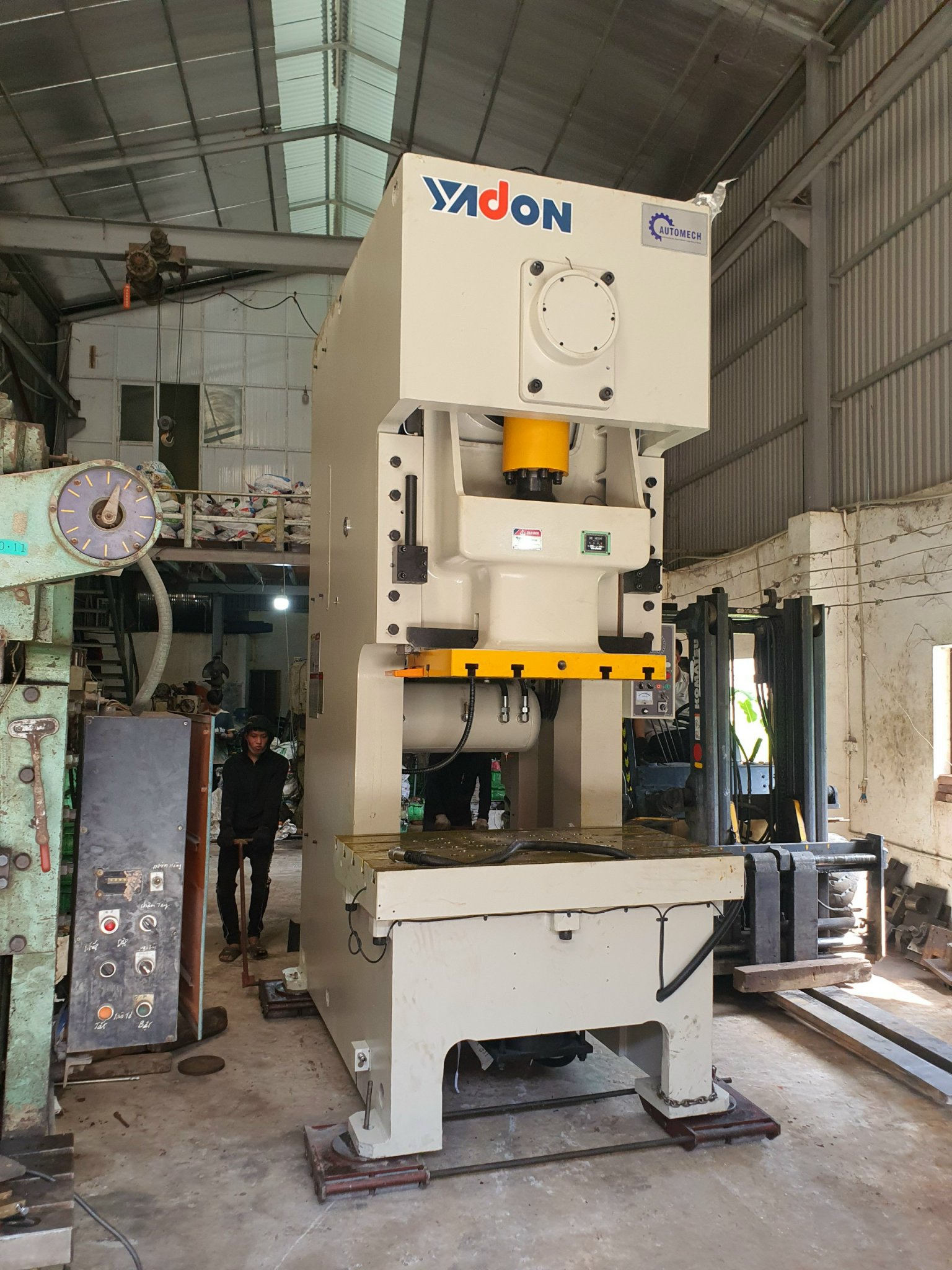

Máy dập trục khuỷu khung C JH21 Series được ứng dụng rộng rãi trong sản xuất các chi tiết kim loại cho nhiều ngành

3.2. Gia công vỏ máy móc công nghiệp

Máy được sử dụng để đột lỗ, cắt và tạo hình các vỏ bảo vệ, panel, hoặc khung máy cho các thiết bị công nghiệp, mang lại sự đồng nhất về kích thước và thẩm mỹ.

3.3. Chế tạo đồ gia dụng kim loại

Từ vỏ nồi cơm điện, mâm quạt, đến các chi tiết bên trong của máy giặt, tủ lạnh… máy dập JH21 Series đóng vai trò quan trọng trong việc sản xuất hàng loạt các linh kiện kim loại cho ngành đồ gia dụng.

3.4. Sản xuất linh kiện điện tử

Trong ngành sản xuất linh kiện điện tử, máy được dùng để dập các tấm chắn, vỏ thiết bị, hoặc các chân kết nối kim loại với độ chính xác cao.

3.5. Gia công kết cấu thép xây dựng

Máy có thể được ứng dụng trong việc đột lỗ, cắt các bản lề, bản mã hoặc các chi tiết kết cấu thép nhỏ, đòi hỏi độ chính xác cao.

4. Bí quyết chọn máy dập trục khuỷu khung C JH21 Series

4.1. Xác định lực dập

Yếu tố quan trọng nhất khi chọn máy dập JH21 Series là xác định lực dập (thường tính bằng tấn) cần thiết cho vật liệu và độ dày phôi bạn muốn gia công. Việc lựa chọn máy có lực dập phù hợp sẽ đảm bảo hiệu suất, kéo dài tuổi thọ khuôn và tránh tình trạng quá tải máy.

4.2. Đánh giá kích thước bàn dập

Kích thước bàn dập cần phù hợp với khuôn và phôi gia công của bạn. Đảm bảo bàn dập đủ rộng để chứa khuôn và cho phép thao tác an toàn, đặc biệt nếu bạn có kế hoạch tích hợp hệ thống cấp phôi tự động.

5. Ưu điểm máy dập trục khuỷu khung C JH21 Series tại Automech

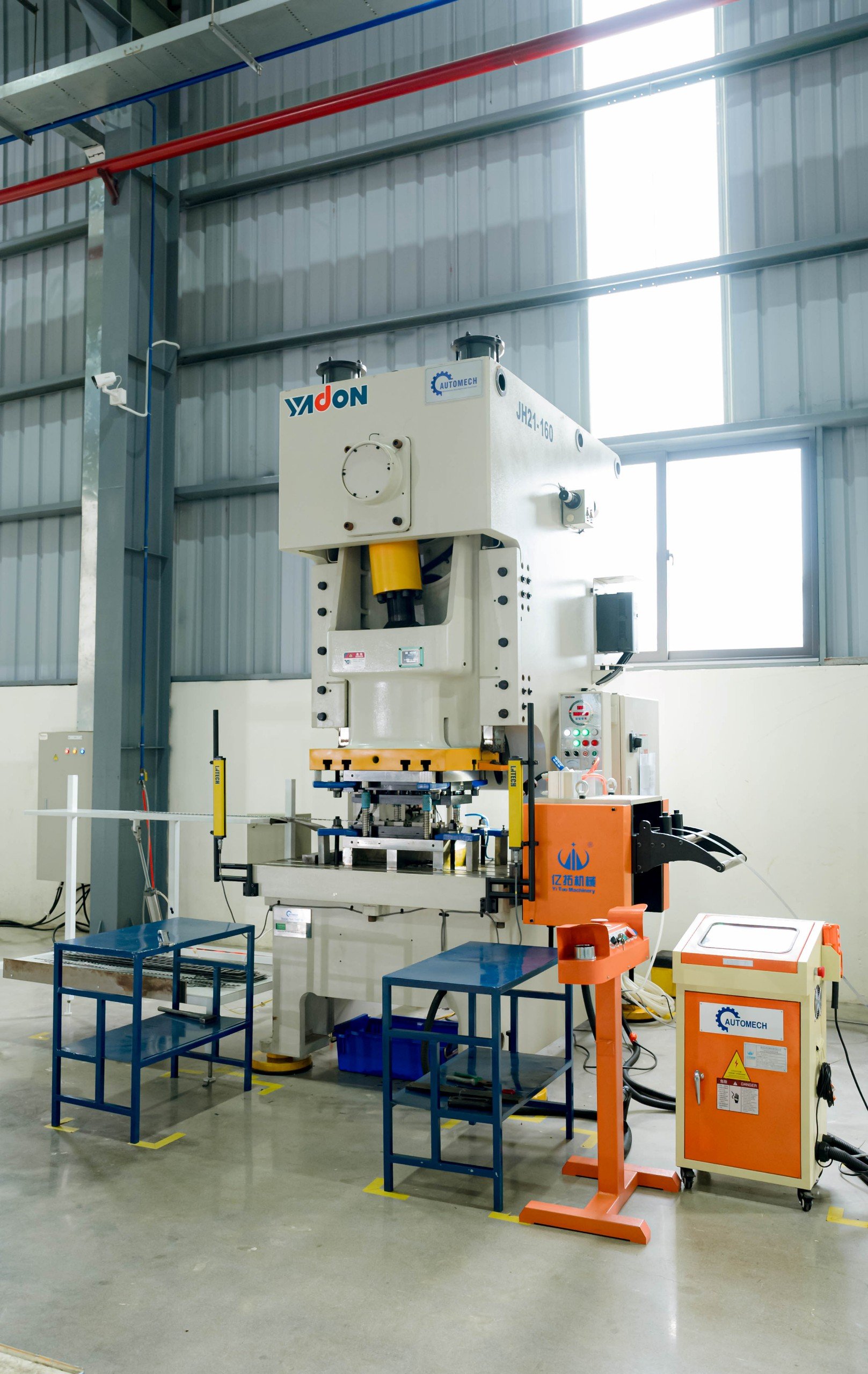

Ưu điểm máy dập trục khuỷu khung C JH21 Series tại Automech là hiệu suất cao, độ chính xác tốt, độ bền và ổn định cao

5.1. Hệ thống trục khuỷu tiên tiến: Đảm bảo độ chính xác cao.

Automech cung cấp dòng máy dập JH21 Series với hệ thống trục khuỷu được chế tạo bằng công nghệ tiên tiến, đảm bảo lực dập được phân bổ đều và chính xác. Điều này giúp mỗi chi tiết dập ra đạt độ chính xác cao, giảm thiểu sai sót và nâng cao chất lượng sản phẩm cuối cùng.

5.2. Hiệu suất dập nhanh: Tăng năng suất sản xuất.

Máy dập JH21 được thiết kế để hoạt động ở tốc độ cao và ổn định, đặc biệt phù hợp cho sản xuất hàng loạt. Hiệu suất dập nhanh này giúp doanh nghiệp bạn rút ngắn thời gian chu kỳ, tăng sản lượng và tối ưu hóa năng suất sản xuất.

5.3. Thiết kế bền bỉ: Phù hợp sử dụng lâu dài.

Với cấu trúc khung C chắc chắn và vật liệu cao cấp, máy dập JH21 Series có độ bền vượt trội. Máy hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, giúp bạn giảm thiểu chi phí bảo trì và sửa chữa trong dài hạn.

5.4. Hỗ trợ kỹ thuật tận tâm: Tư vấn và giải pháp nhanh.

Đội ngũ kỹ sư tận tâm của Automech luôn sẵn sàng đồng hành cùng khách hàng. Chúng tôi cam kết phản hồi kịp thời, đưa ra giải pháp nhanh chóng cho mọi vấn đề vận hành, đảm bảo thiết bị hoạt động ổn định và hiệu quả lâu dài.

5.5. Bảo hành dài hạn: Cam kết chất lượng sản phẩm.

Đầu tư máy dập Máy dập trục khuỷu khung C JH21 Series tại Automech đồng nghĩa với việc sở hữu sản phẩm được bảo chứng bởi chính sách bảo hành dài hạn và minh bạch. Đây là sự khẳng định rõ ràng về chất lượng, độ bền và dịch vụ hậu mãi, mang lại sự an tâm trọn vẹn cho doanh nghiệp trong suốt quá trình khai thác thiết bị.
