Dập là một phương pháp gia công kim loại phổ biến từ lâu trong ngành chế tạo từ dân dụng tới công nghiệp. Đây là phương pháp được phát triển lên từ rèn thủ công, xuất hiện đồng thời từ thời điểm sơ khai của ngành luyện kim. Qua thời gian, với sự tiến bộ công nghệ và yêu cầu thực tiễn, máy dập đã phát triển theo nhiều hướng để đáp ứng nhu cầu của sản xuất từ đơn giản tới phức tạp, từ đơn chiếc tới hàng loạt với nhiều chủng loại máy khác nhau. Trong khuôn khổ bài viết này, chúng ta cùng nhau tìm hiểu về thiết bị khởi nguyên của ngành dập: Máy dập cơ.

1. Máy dập cơ là gì?

Máy dập cơ là thiết bị gia công kim loại bằng cách đột lỗ, cắt, dập tạo hình hoặc uốn vật liệu. Hoạt động của máy dập cơ khá đơn giản khi sử dụng động cơ điện tạo lực quay, bánh đà đóng vai trò là nơi tích lũy năng lượng. Thông qua cơ chế đóng-mở ly hợp, chuyển động quay của bánh đà được truyền sang tay biên, bộ phận này sẽ biến chuyển động quay thành chuyển động tịnh tiến của trục khuỷu được dẫn hướng bởi mang cá ( thanh trượt dọc ram). Điểm cuối của trục khuỷu được gắn với bàn dập trên và khuôn trên, kết hợp với khuôn dưới cố định ( die ) để tạo hình phôi kim loại.

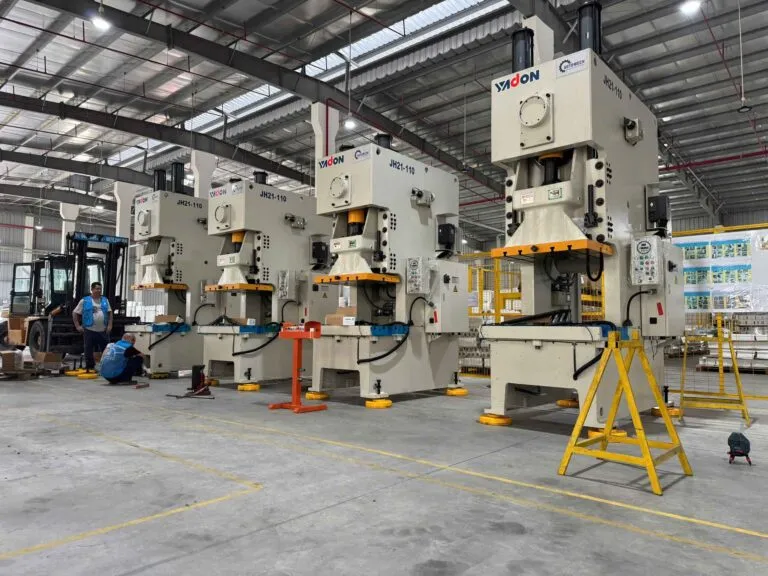

Kho máy dập Ydaon hiện đại tại nhà máy Automech

>>>> Xem thêm: Máy Đột Dập Là Gì? Cấu Tạo, Ứng Dụng và Báo Giá Mới Nhất

2. Cấu tạo và nguyên lý hoạt động của máy dập cơ

2.1. Cấu tạo máy dập cơ

Máy dập cơ là cỗ máy có cấu tạo hướng tới sự đơn giản, tinh gọn, dễ dàng sử dụng, bảo trì và sửa chữa. Cấu táo của máy dập cơ bao gồm:

Khung máy: Khung máy thường là cấu trúc chữ C đơn giản hoặc chữ H ( ít dùng). Cấu trúc này cho phép dễ dàng bố trí thiết bị, dễ dàng bảo dưỡng, sửa chữa.

Động cơ điện: Động cơ điện đóng vai trò là nơi cung cấp năng lượng ban đầu. Tùy thuộc vào lực dập, nhà sản xuất sẽ bố trí công suất động cơ phù hợp với lực dập yêu cầu.

Bánh đà: Là nơi tích lũy năng lượng từ động cơ điện và chuẩn bị cho quá trình dập. Bánh đà là một bánh xe bằng thép lớn có Buli ( Pulley) kết nối với động cơ bằng dây đai. Bánh đà quay trên ổ trục gối đỡ bi và liên kết mềm với bộ ly hợp ( côn ).

Bộ ly hợp: Bộ phận chịu trách nhiệm liên kết mềm ( đóng – mở) giữa bánh đà và tay biên. Ly hợp thường ở trạng thái thường đóng, khi cần dập, ly hợp được mở, các lá côn bung ra và bám chặt vào trục bánh đà để truyền chuyển động sang tay biên.

Tay biên và trục khuỷu: Nhóm cơ cấu chịu trách nhiệm chuyển trạng thái từ chuyển động quay của bánh đà sang chuyển động tịnh tiến của Ram. Phần cuối của trục khuỷu được liên kết với bàn dập mang khuôn định hình phía trên. Bàn dập này được dẫn hướng bằng mang cá ở 02 bên của bàn dọc theo khung máy.

Bàn máy: Bàn máy là bộ phận được cố định trên phần đế của khung máy. Bàn máy được bố trí các rãnh T dùng để cố định khuôn cố định dưới ( die ) cùng các thành phần phụ khác như Đệm thụt khí ( Air cushion ), Đèn cảm biến an toàn …

2.2. Nguyên lý hoạt động máy dập cơ

Động cơ điện và trục động cơ gắn buli ( pulley) quay kéo theo dây đai ( dây curoa ) quay theo. Đầu còn lại của dây đai gắn với Buli trên bánh đà. Năng lượng quay của motor được tích lũy trên bánh đà lớn. Khi cần dập, ly hợp sẽ bung ra vào bám chặt vào bánh đà, dẫn động năng của bánh đà sang tay biên. Tay biên là bộ phận biến chuyển động quay của bánh đà thành chuyển động tịnh tiến của trục khuỷu. Trục khuỷu trượt theo dẫn hướng sẽ tạo ra động lực dập cho máy theo hướng thẳng đứng.

Video??? GIẢI PHÁP DẬP BẢN LỀ PIANO – MAKE BY AUTOMECH

3. Các loại máy dập cơ phổ biến

3.1. Máy dập cơ 1 trục khuỷu

Máy dập cơ 1 trục khuỷu là loại máy dập phổ biến nhất trong các chủng loại. Lực dập bổ biến từ 10 tấn đến tối đa 400 tấn. Tay biên của máy chỉ dẫn động duy nhất một trục khuỷu và trục khuỷu này nằm ở trung tâm của thiết bị.

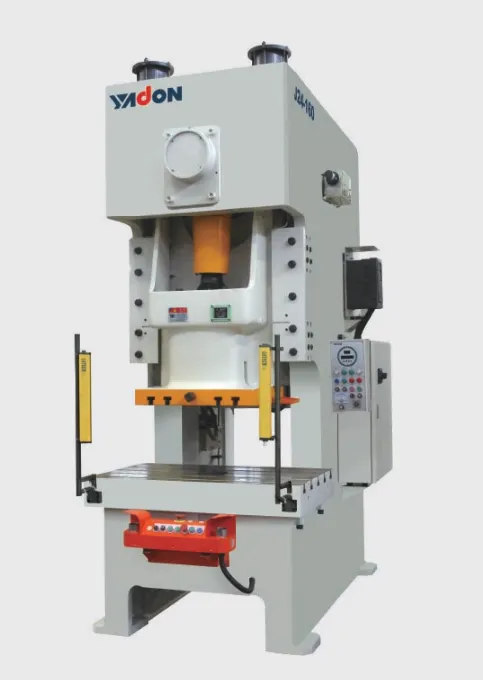

Máy dập cơ 1 trục khuỷu

3.2. Máy dập cơ 2 trục khuỷu

Máy dập cơ 2 trục khuỷu cải thiện tốt hơn so với loại 1 trục khuỷu về yêu cầu bàn máy lớn hơn, đảm bảo độ chính xác tốt hơn. 2 trục khuỷu được chia đều khoảng cách trên bàn máy và được dẫn động đồng thời bởi tay biên. Thông thường hướng quay của 2 trục khuỷu sẽ ngược nhau trong cùng 1 hành trình lên hoặc xuống để đảm bảo hạn chế lực lệch tâm tác động xấu tới khung máy và hệ dẫn hướng.

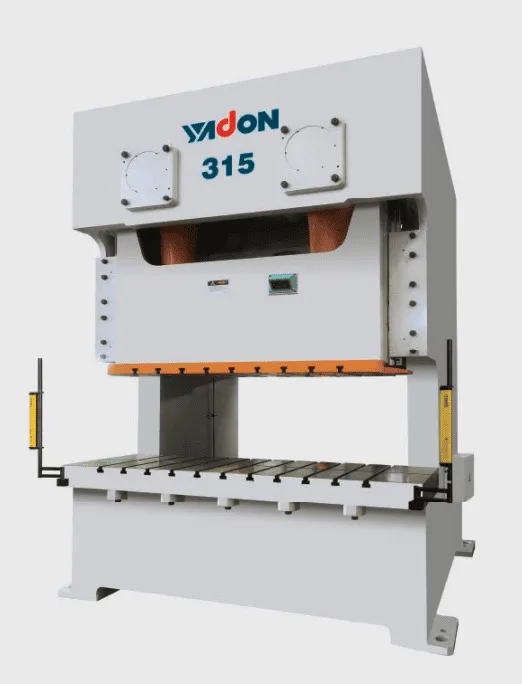

Máy dập cơ 02 trục khuỷu Yadon J25-315

3.3. Máy dập cơ mini

Máy dập cơ mini là loại máy không sử dụng động cơ mà sử dụng cơ cấu cánh tay đòn kết hợp với hệ bánh răng hành tinh hoặc thủy lực để tạo lực dập. Ứng dụng chủ yếu là dập nổi các chi tiết nhỏ như là đánh dấu trên tem máy, thẻ chi tiết sản phẩm bằng kim loại …

Máy dập cơ mini nhỏ gọn, tiện dụng

4. Ưu và nhược điểm của máy dập cơ

4.1. Ưu điểm

• Tốc độ làm việc nhanh hơn máy dập thủy lực.
• Dễ dàng cài đặt, vận hành, bảo trì, bảo dưỡng, sữa chữa.
• Chi phí đầu tư và vận hành thấp, phù hợp với thời gian khấu hao cùng tái đầu tư nhanh chóng.
• Ứng dụng đa dạng trong nhiều quy mô sản xuất, ngành nghề và sản phẩm.

4.2. Nhược điểm

• Hạn chế lực dập: Thường không quá 400 tấn ( 4000kN).
• Hạn chế về kích thước sản phẩm: Do cấu trúc khung máy, rất khó để thiết kế bàn máy lớn mà vẫn đảm bảo độ chính xác dập và độ bền thiết bị.
• Không điều chỉnh được tốc độ trong 1 pha làm việc.
• Lực dập phân bố không đều và chính xác như dập thủy lực.
• Độ an toàn thấp ( đối với máy dập cơ cũ ).

5. Ứng dụng của máy dập cơ

• Công nghiệp: Chế tạo chi tiết xe ô tô, xe gắn máy, hàng không vũ trụ, máy tính, tivi, điều hòa …Sản xuất hàng loạt các chi tiết như thân vỏ, chi tiết hàn, các chi tiết lắp ghép ( trên ô tô, xe máy). Sản xuất vỏ máy tính, khung màn hình ( máy tính, tivi), vỏ máy giặt…
• Dân dụng: Sản xuất chi tiết phục vụ nông nghiệp như dao, liềm, xẻng. Sản xuất đồ gia dụng như Thìa, dĩa, dao, khay …
• Xây dựng: Dập cùm khóa ống, đĩa giáo, longden …

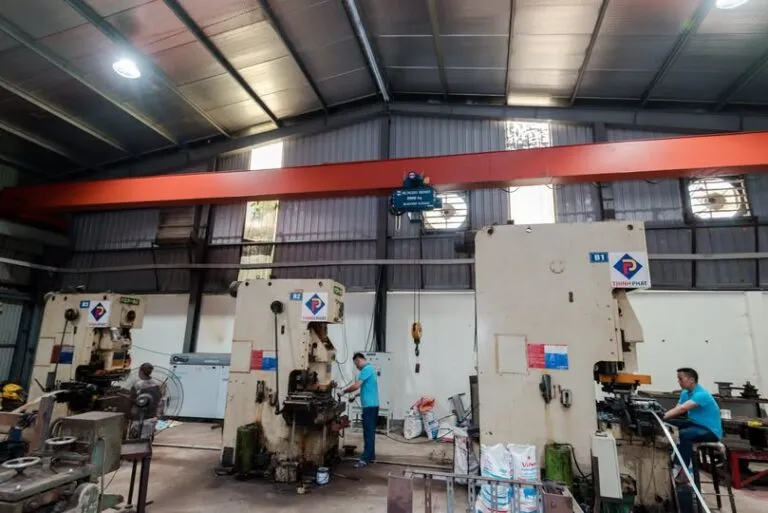

Sản xuất phụ kiện xây dựng bằng máy dập

>>> Xem thêm: Máy dập cửa nhôm là gì? Ưu điểm vượt trội khi đầu tư

6. Lưu ý khi mua máy dập cơ để phù hợp với nhu cầu sản xuất

Với các đơn vị đang có sử dụng máy dập cơ khí: Việc lựa chọn được máy dập phù hợp với nhu cầu sản xuất không phải là vấn đề khó khăn với các đơn vị đang sản xuất bằng máy dập. Các đơn vị này chỉ cần chiếu theo bản vẽ sản phẩm cần gia công để tính lực dập, kích thước bàn máy cần thiết và chủng loại máy phù hợp. Căn cứ vào yêu cầu thực tế, phần lớn lựa chọn sẽ là lựa chọn phù hợp nhất với nhu cầu.

Với các đơn vị chưa từng sử dụng máy dập: Với trường hợp này, việc lựa chọn máy dập phù hợp sẽ là một bài toán khó đối với người mua hàng hoặc lên kế hoạch đầu tư.  Khi này, việc định hình tiêu chí trở thành mấu chốt để quá trình lựa chọn được chính xác, tránh lãng phí. Bạn đọc có thể xem xét các yếu tố sau đây:

• Bản vẽ và sản lượng sản phẩm: Nếu đã có bản vẽ và sản lượng sản phẩm sẽ gia công, đây sẽ là căn cứ tốt nhất để bạn lựa chọn máy phù hợp. Bạn có thể liên hệ tới các đơn vị cung cấp máy uy tín hoặc nhà sản xuất khuôn dập để được hỗ trợ tính toán lực dập cũng như kích thước bàn máy đáp ứng đúng nhu cầu nhất.
• Hướng sản phẩm dự kiến gia công: Thực tế thì gia công dập có rất nhiều lĩnh vực ứng dụng và đã định hình được các thiết bị phù hợp với các sản phẩm của lĩnh vực này. Bạn có thể tham khảo từ các mô hình sản xuất hiện có để lên kế hoạch đầu tư máy phù hợp với định hướng và năng lực của đơn vị mình.
• Yêu cầu của sản phẩm gia công: Mỗi loại máy dập đều có ưu nhược điểm riêng của mình. Đối với máy dập cơ, độ chính xác thường kém hơn so với máy dập thủy lực. Vì vậy, khi quyết định chọn máy, hãy nghiên cứu tới độ chính xác đáp ứng của thiết bị với sản phẩm hoặc bạn nên nhờ đơn vị có nhiều kinh nghiệm hỗ trợ tư vấn.

7. Báo giá máy dập cơ mới nhất 2025

Giá máy dập cơ hiện trên thị trường hiện nay dao động trong khoảng từ 20 triệu tới 350 triệu đồng. Dưới đây là bảng giá máy dập cơ mới nhất trên thị trường hiện nay:

Tương tự như các thiết bị khác, máy dập cơ cũng được cập nhật giá liên tục theo hàng năm. Tùy từng yêu cầu sản phẩm, chất lượng thiết bị, quy mô nhà cung cấp và uy tín nhà phân phối mà máy dập cơ cũng có đơn giá khác nhau. Từ đơn giá rẻ tới những phương án đầu tư thiết bị với giá cao đều có. Bạn có thể liên hệ tới các đơn vị phân phối để có đơn giá và cấu hình chi tiết cho từng thiết bị.

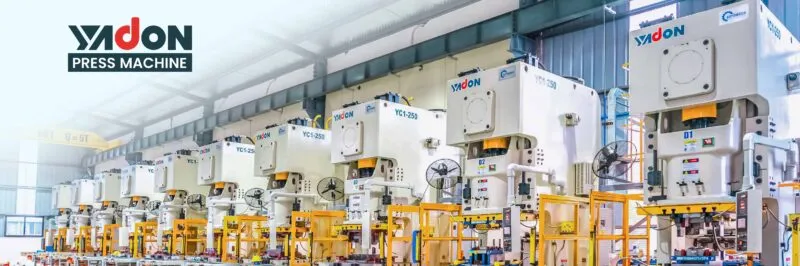

Yadon – Thương hiệu máy dập cơ hàng đầu hiện nay

8. Địa chỉ mua máy dập cơ uy tín hiện nay

Trên thị trường có nhiều đơn vị sản xuất hoặc cung ứng máy dập. Việc lựa chọn nhà cung cấp máy dập uy tín không phải là chuyện dễ dàng trong thời đại vàng thau lẫn lộn hiện nay. Đối với các gia công dập nhiều năm kinh nghiệm, quy mô lớn, họ dễ dàng chọn được đơn vị hợp tác với năng lực cung ứng mạnh, sản phẩm tốt. Nhưng đối với các nhà đầu tư máy, việc lựa chọn khá là khó khăn.

Tùy quy mô tài chính cũng như các yêu cầu khác, nhà đầu tư có thể lựa chọn thương hiệu phù hợp với nhu cầu đầu tư của mình. Dưới đây là một vài gợi ý về nhà sản xuất hàng đầu thế giới:

1. SCHULER : Là nhà sản xuất máy dập số 1 thế giới đến từ Đức, Schuler là nhà cung cấp chiến lược thiết bị và giải pháp dập cho ˜60% các nhà sản xuất xe ô tô, đồ gia dụng, thiết bị điện cao cấp… Chất lượng của Schuler được công nhận trên toàn cầu, nhưng giá thành là hạn chế lớn nhất của thương hiệu này đối với việc tiếp cận của các doanh nghiệp vừa và nhỏ.
2. AIDA : Nhà sản xuất nổi tiếng đến từ Nhật Bản, một trong các biểu tượng công nghiệp nặng của đất nước mặt trời mọc. Aida cung cấp đa dạng thiết bị cho các nhu cầu khác nhau trong công nghiệp. tại Việt Nam, Aida chủ yếu có mặt trong các nhà máy FDI Nhật Bản. Giá thành cao cũng là rào cản thương mại của Aida đối với thị trường.
3. YADON: Thành viên của tập đoàn Schuler ( Đức) với nhà máy sản xuất đặt tại Khu công nghệ cao Dương Châu – Trung Quốc, Yadon là nhà sản xuất máy dập hàng đầu châu Á với công nghệ của Schuler, năng lực sản xuất mạnh mẽ của Trung Quốc và thị trường châu Á – Thái Bình Dương phát triển sôi động. Yadon là nhà cung cấp của Tesla, Toyota, Volswagen, Toshiba, Panasonic, Vinfast… và hàng chục ngàn doanh nghiệp vừa và nhỏ khác.

Video??? Lợi ích của việc sử dụng máy dập trong chế tạo sản xuất Ô tô

THƯƠNG HIỆU MÁY DẬP YADON VÀ NHÀ PHÂN PHỐI AUTOMECH

Khởi đầu hành trình chế tạo máy dập từ năm 1958, YADON đã không ngừng cải tiến công nghệ, vươn mình trở thành thương hiệu máy dập hàng đầu tại Trung Quốc. Với nền tảng kỹ thuật vững chắc và sự đầu tư bài bản cho nghiên cứu, YADON hiện là thành viên của SCHULER Group (CHLB Đức) – tập đoàn dẫn đầu toàn cầu về thiết bị và giải pháp dập.

Được các “ông lớn” trong ngành công nghiệp tin tưởng, YADON đã cung cấp máy dập cho những tên tuổi như TESLA, TOYOTA, FORD, TOSHIBA, DAIKIN, PANASONIC, BYD, VINFAST, HÒA PHÁT, RẠNG ĐÔNG… Doanh thu năm 2024 của YADON đã bứt phá vượt mốc 2 tỷ USD, khẳng định vị thế vững chắc của thương hiệu trên thị trường quốc tế.

Tại Việt Nam, Automech là đối tác chiến lược ủy quyền thương mại, dịch vụ của Yadon. Automech là nhà cung cấp thiết bị, giải pháp số 1 Việt Nam trong lĩnh vực gia công cơ khí.

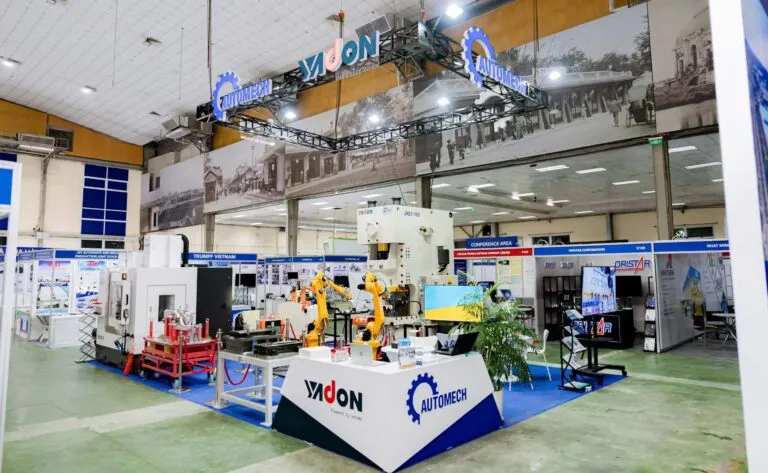

Automech – Nhà phân phối máy dập cơ uy tín nhất hiện nay
