Máy chấn tự động CNC: Tăng năng suất, giảm chi phí xưởng mới

Sự phát triển vượt bậc của công nghệ gia công kim loại tấm hiện đại đòi hỏi các nhà máy chế tạo phải liên tục cải tiến quy trình để tối ưu hóa chi phí và gia tăng năng suất. Trong bối cảnh đó, máy chấn tự động xuất hiện như một giải pháp mang tính cách mạng, thay thế hoàn toàn các phương pháp uốn chấn thủ công vốn tốn nhiều nhân công và dễ phát sinh sai số.

Được tích hợp công nghệ điều khiển số CNC thông minh kết hợp cùng hệ thống tự động hóa tiên tiến như robot gắp phôi và cối chấn điều chỉnh tự động, thiết bị này không chỉ đảm bảo độ chính xác tuyệt đối trên từng góc uốn mà còn giúp doanh nghiệp duy trì tiến độ sản xuất liên tục 24/7. Việc làm chủ công nghệ chấn tự động chính là chìa khóa vàng giúp các doanh nghiệp nâng cao năng lực cạnh tranh, khẳng định vị thế trên thị trường gia công cơ khí chính xác đầy thách thức hiện nay.

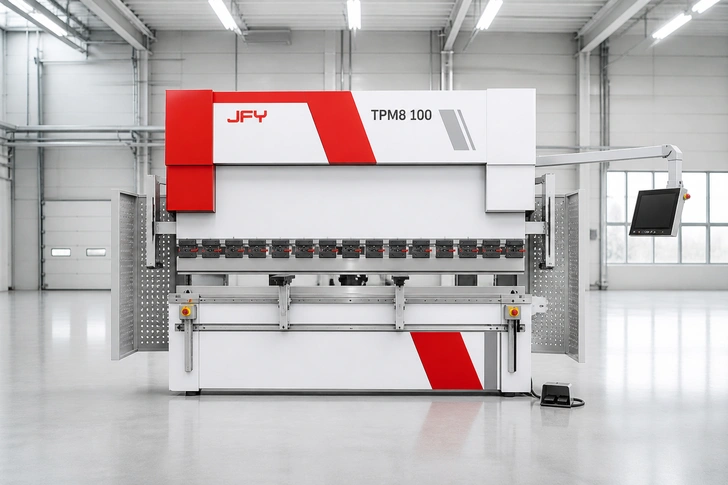

1. Máy chấn tự động là gì?

1.1. Định nghĩa máy chấn tự động

Máy chấn tự động là dòng thiết bị gia công kim loại tấm cao cấp được tích hợp hệ thống điều khiển lập trình máy tính CNC hiện đại kết hợp với các cơ cấu tự động hóa như Robot cánh tay rô-bốt gắp phôi, hệ thống cấp – trả phôi tự động và bộ đo góc uốn thời gian thực.

Khác với các dòng máy uốn thông thường, thiết bị này thực hiện toàn bộ chu trình gia công từ khâu đưa tấm kim loại vào vị trí, tính toán lực ép, căn chỉnh góc uốn, cho đến khâu lấy thành phẩm ra khỏi vùng làm việc mà không cần sự can thiệp trực tiếp bằng cơ bắp của công nhân vận hành.

Nền tảng của thiết bị dựa trên cơ chế truyền động servo thủy lực hoặc servo điện toàn phần, cho phép điều khiển chính xác vị trí của cối trượt (trục Y1, Y2) và hệ thống cữ chặn sau (trục X, R, Z1, Z2). Việc tự động hóa hoàn toàn quy trình này giúp biến các thao tác phức tạp thành chuỗi lệnh đã được lập trình sẵn, loại bỏ triệt để các rủi ro do thao tác sai của con người và tạo ra sự đồng nhất tuyệt đối cho hàng triệu sản phẩm trong cùng một lô sản xuất.

1.2. Máy chấn CNC tự động hoạt động như thế nào?

Nguyên lý hoạt động của máy chấn CNC tự động bắt đầu bằng việc nhận dữ liệu gia công từ bản vẽ kỹ thuật 3D thông qua phần mềm lập trình CAM. Sau khi phôi kim loại tấm được đưa vào bàn nạp, cánh tay robot hoặc hệ thống tay gắp khí nén sẽ di chuyển chính xác tấm kim loại vào lòng cối chấn. Bộ điều khiển trung tâm lập tức phân tích độ dày vật liệu, chiều dài đường uốn và góc chấn yêu cầu để tính toán chính xác lực ép cần thiết cũng như điểm bù võng tự động trên bàn máy.

Trong suốt quá trình chấn, hệ thống cảm biến quang học hoặc cảm biến laser sẽ đo trực tiếp góc uốn real-time và gửi phản hồi về bộ xử lý trung tâm. Nếu phát hiện độ đàn hồi (springback) của kim loại làm sai lệch góc uốn, máy sẽ tự động điều khiển trục Y nhích thêm một khoảng hành trình cực nhỏ để bù góc chính xác trước khi nhả cối. Khi kết thúc chu trình, robot gắp phôi sẽ rút thành phẩm ra, xếp gọn gàng lên pallet và tiếp tục nạp phôi mới, tạo thành một chuỗi vận hành khép kín và liên tục.

1.3. Điểm khác biệt giữa máy chấn tự động và máy chấn CNC truyền thống

Điểm khác biệt căn bản nhất giữa hai dòng máy này nằm ở cấp độ can thiệp của con người và tính liên tục của dây chuyền gia công. Trên các dòng máy chấn CNC truyền thống, dù hệ thống cữ chặn sau và góc uốn đã được lập trình tự động, nhưng người thợ vận hành vẫn bắt buộc phải nâng, giữ và xoay lật tấm phôi bằng tay trong từng lần chấn. Điều này khiến tốc độ gia công bị phụ thuộc hoàn toàn vào thể lực và kỹ năng của công nhân, đồng thời tiềm ẩn rủi ro mất an toàn lao động đối với các tấm phôi có kích thước lớn hoặc khối lượng nặng.

Ngược lại, máy chấn tự động giải quyết triệt để rào cản nhân công bằng việc thay thế hoàn toàn thao tác của con người bằng robot hoặc hệ thống cơ cấu chấp hành tự động. Hệ thống không chỉ tính toán góc uốn và điều khiển trục máy mà còn tự động điều chỉnh tốc độ di chuyển của cữ chặn, tự động thay đổi hành trình của robot đồng bộ với chuyển động của cối trượt.

Nhờ đó, máy chấn tự động đạt được tốc độ chu kỳ gia công nhanh hơn từ 40% đến 60% so với máy CNC thông thường, đồng thời loại bỏ nguy cơ biến dạng phôi do lực nâng đỡ không đều từ thợ gia công.

1.4. Doanh nghiệp nào nên đầu tư máy chấn tự động?

Hệ thống chấn tự động là sự đầu tư chiến lược dành cho các doanh nghiệp gia công kim loại tấm có quy mô sản xuất vừa và lớn, đặc biệt là các đơn vị chuyên sản xuất hàng loạt các mặt hàng có độ lặp lại cao. Các nhà máy chế tạo tủ điện, thang máng cáp, vỏ máy công nghiệp, thiết bị gia dụng và linh kiện phụ tùng ô tô là những đối tượng thu được lợi ích kinh tế lớn nhất từ dòng máy này. Việc vận hành liên tục 24/7 với năng suất cực cao giúp các doanh nghiệp nhanh chóng tối ưu hóa chi phí sản xuất trên từng đơn vị sản phẩm.

Bên cạnh đó, các doanh nghiệp đang đối mặt với tình trạng thiếu hụt thợ cơ khí lành nghề hoặc chi phí nhân công tăng cao cũng nên chuyển hướng sang đầu tư thiết bị này. Máy chấn tự động giúp giảm bớt sự phụ thuộc vào trình độ tay nghề cá nhân, cho phép nhà xưởng duy trì chất lượng sản phẩm ổn định tuyệt đối ngay cả khi chỉ vận hành bởi các kỹ thuật viên quản lý điều khiển cơ bản.

2. Tổng quan về máy chấn CNC tự động

2.1. Xu hướng tự động hóa trong ngành gia công kim loại tấm

Ngành gia công kim loại tấm toàn cầu đang trải qua bước chuyển mình mạnh mẽ theo định hướng Cách mạng Công nghiệp 4.0, nơi mà tốc độ, độ chính xác và khả năng linh hoạt quyết định năng lực cạnh tranh của doanh nghiệp. Áp lực về rút ngắn thời gian giao hàng cùng với việc giá nguyên vật liệu đầu vào gia tăng đòi hỏi các nhà xưởng phải loại bỏ tối đa phế phẩm và thời gian dừng máy không đáng có. Xu hướng tự động hóa không còn là lựa chọn mang tính trải nghiệm mà đã trở thành yêu cầu bắt buộc để tồn tại và phát triển.

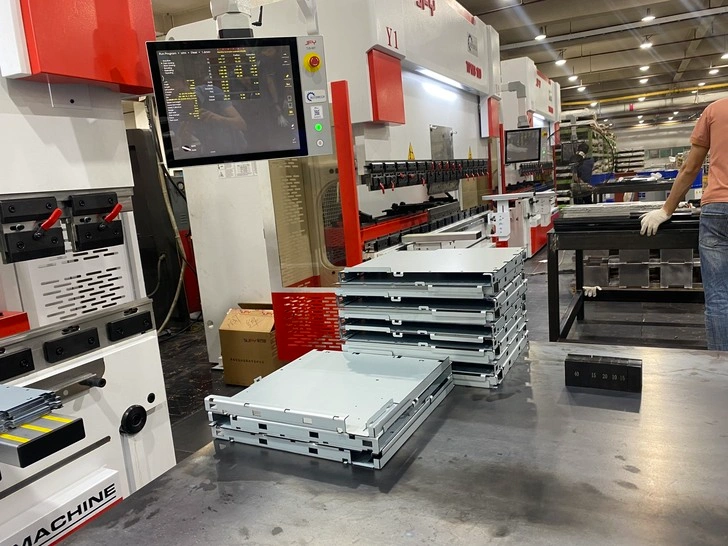

Trong chuỗi quy trình gia công kim loại tấm bao gồm Cắt – Chấn – Đột – Han, công đoạn chấn uốn truyền thống thường được xem là “nút thắt cổ chai” do tốn nhiều thời gian căn chỉnh và phụ thuộc quá lớn vào thao tác thủ công. Sự ra đời của máy chấn CNC tự động đã giải quyết triệt để điểm nghẽn này, kết nối mượt mà khâu cắt laser phía trước với khâu hàn lắp ráp phía sau, tạo nên một chuỗi sản xuất thông minh khép kín và tự động hóa toàn diện.

2.2. Vai trò của máy chấn tự động trong dây chuyền sản xuất

Trong cấu trúc của một nhà máy gia công thông minh, máy chấn tự động đóng vai trò là trung tâm biến đổi hình học của phôi kim loại với năng suất cao nhất. Thiết bị này không chỉ thực hiện nhiệm vụ uốn gập phôi phẳng thành các chi tiết không gian phức tạp mà còn liên tục trao đổi dữ liệu real-time với hệ thống quản lý sản xuất MES và ERP. Nhờ khả năng kết nối dữ liệu mạng, máy tự động báo cáo tiến độ, tình trạng trang thiết bị cũng như số lượng sản phẩm hoàn thành theo thời gian thực.

Khả năng vận hành đồng bộ của máy chấn tự động giúp tối ưu hóa luồng luân chuyển vật tư trong nhà xưởng, hạn chế tối đa tình trạng ứ đọng bán thành phẩm giữa các công đoạn. Khi tích hợp vào dây chuyền FMS (Flexible Manufacturing System), máy chấn tự động có thể tự động nhận diện mã QR trên từng tấm phôi để tự nạp chương trình chấn tương ứng, cho phép gia công linh hoạt nhiều mã hàng khác nhau trên cùng một dây chuyền mà không mất thời gian dừng máy để cài đặt lại.

2.3. Nguyên lý hoạt động của máy chấn CNC tự động

Hoạt động của máy chấn CNC tự động dựa trên nguyên lý biến dạng dẻo của kim loại dưới tác dụng của lực ép được điều khiển số chính xác. Khi phôi kim loại được đặt lên mặt cối (Die), cối trượt mang chày (Punch) di chuyển xuống theo phương thẳng đứng với lực ép cực đại được tính toán chính xác dựa trên độ bền kéo của vật liệu. Máy sử dụng hệ thống thước tuyến tính (Optical Scale) có độ phân giải micromet ở hai bên thân máy để kiểm soát vị trí chính xác của hai trục Y1 và Y2, đảm bảo chày đi xuống hoàn toàn song song với mặt cối.

Góc uốn thu được được quyết định trực tiếp bởi khoảng cách chèn sâu của chày vào trong lòng cối (phương pháp chấn hơi – Air Bending). Hệ thống điều khiển CNC sẽ tính toán góc uốn mong muốn dựa trên thuật toán hình học và tự động áp dụng các thông số bù độ đàn hồi của vật liệu. Đồng thời, hệ thống cữ chặn sau đa trục sẽ di chuyển liên tục đến các vị trí đã định sẵn để đỡ và định vị phôi cho các bước uốn tiếp theo một cách tuần tự và chính xác tuyệt đối.

2.4. Các cấp độ tự động hóa của máy chấn CNC

Tự động hóa trên máy chấn CNC được chia thành nhiều cấp độ khác nhau tùy thuộc vào quy mô và nhu cầu của nhà xưởng. Cấp độ cơ bản nhất là tự động hóa các trục điều khiển của máy (tự động cữ chặn, tự động bù võng bàn máy, tự động chỉnh góc uốn). Ở cấp độ này, máy tự tính toán các thông số kỹ thuật nhưng công nhân vẫn phải thực hiện thao tác đưa phôi và lật phôi bằng tay trong suốt quá trình gia công.

Cấp độ tự động hóa nâng cao bao gồm việc tích hợp các hệ thống phụ trợ như hệ thống tự động thay chày cối (ATC – Automatic Tool Changer), robot gắp phôi (Robot Bending Cell) và dây chuyền nạp/trả phôi tự động. Cao nhất là cấp độ tự động hóa toàn phần (Unattended Manufacturing/Lights-out Manufacturing), nơi mà hệ thống máy chấn kết hợp cùng kho phôi thông minh có thể vận hành hoàn toàn tự động trong ca đêm mà không cần bất kỳ sự xuất hiện nào của con người, đảm bảo hiệu suất hoạt động liên tục tối đa.

3. Cấu tạo của máy chấn CNC tự động

3.1. Khung máy chịu lực

Khung máy là bộ phận kết cấu nền tảng, chịu toàn bộ tải trọng cơ học và lực ép vặn trong quá trình chấn uốn kim loại. Khung máy chấn tự động chất lượng cao thường được chế tạo từ thép tấm cường độ cao, hàn nguyên khối và trải qua quá trình ủ khử ứng suất nội nhiệt độ cao nghiêm ngặt nhằm triệt tiêu hoàn toàn độ cong vênh và ứng suất dẻo phát sinh sau khi hàn.

Thiết kế khung dạng chữ C hoặc chữ O được tối ưu hóa bằng phần mềm phân tích phần tử hữu hạn (FEA), giúp máy đạt độ cứng vững tối đa và biến dạng cơ học cực nhỏ ngay cả khi vận hành ở lực chấn cực đại. Độ ổn định chắc chắn của khung máy là điều kiện tiên quyết giúp hệ thống thước đo tuyến tính ghi nhận chính xác vị trí trục Y, qua đó đảm bảo độ chính xác lặp lại của góc uốn trong suốt quá trình hoạt động dài hạn.

3.2. Hệ thống servo thủy lực hoặc servo điện

Hệ thống truyền động đóng vai trò là “trái tim” cung cấp động lực cho cối trượt di chuyển. Ở dòng máy chấn servo thủy lực, máy sử dụng động cơ servo điều khiển trực tiếp bơm dầu thủy lực biến thiên. Công nghệ này cho phép điều chỉnh lưu lượng và áp suất dầu theo đúng nhu cầu thực tế của chu trình chấn, giúp tiết kiệm điện năng tới 40% so với hệ thống thủy lực truyền thống chạy liên tục.

Trong khi đó, dòng máy chấn servo điện toàn phần sử dụng động cơ servomotor công suất lớn kết hợp với hệ thống trục vít me bi (Ball Screw) hoặc dây curoa truyền động trực tiếp. Cơ cấu điện hoàn toàn này loại bỏ hoàn toàn việc sử dụng dầu thủy lực, mang lại tốc độ phản ứng cực nhanh, độ chính xác vị trí chính xác tuyệt đối đến từng micromet và vận hành cực kỳ êm ái, thân thiện với môi trường nhà xưởng.

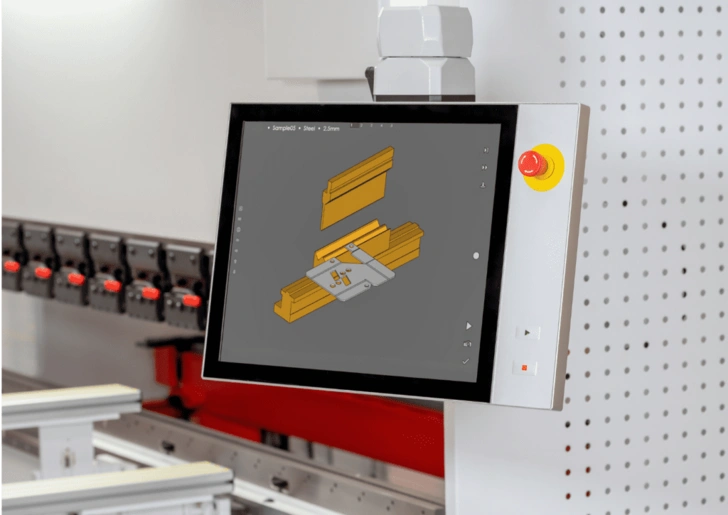

3.3. Bộ điều khiển CNC

Bộ điều khiển CNC được coi là “bộ não” trung tâm của toàn bộ hệ thống máy chấn tự động. Các dòng máy hiện đại thường trang bị các bộ điều khiển công nghiệp tiên tiến từ các thương hiệu hàng đầu thế giới như Delem (Hà Lan), Cybelec (Thụy Sĩ) hoặc ESA (Ý). Các bộ điều khiển này sở hữu màn hình cảm ứng đa điểm giao diện đồ họa 3D trực quan, cho phép mô phỏng toàn bộ quy trình uốn, tự động tính toán thứ tự uốn tối ưu và phát hiện các rủi ro va chạm giữa phôi với chày cối hoặc thân máy.

Bộ điều khiển CNC tiếp nhận bản vẽ trực tiếp từ phần mềm CAD/CAM, tự động tính toán giãn dài phôi (K-factor), thiết lập vị trí các trục cữ chặn (X, R, Z1, Z2) và điều khiển đồng bộ chuyển động của robot. Ngoài ra, nó còn lưu trữ hàng triệu chương trình gia công và liên tục theo dõi các thông số vận hành của hệ thống để đưa ra cảnh báo bảo trì định kỳ.

3.4. Hệ thống chày và cối chấn

Hệ thống chày (lưỡi chấn) và cối (đế chấn) là công cụ tiếp xúc trực tiếp để tạo hình tấm kim loại. Trang thiết bị này được làm từ các dòng thép hợp kim chuyên dụng như 42CrMo, trải qua quá trình tôi cao tần đạt độ cứng cao từ 47 đến 52 HRC, giúp chống chịu độ mài mòn cực tốt dưới áp lực ép lớn. Các bề mặt làm việc của chày cối được gia công mài chính xác tuyệt đối để đảm bảo góc chấn hoàn hảo.

Trên các máy chấn CNC tự động, hệ thống kẹp chày cối thường sử dụng cơ cấu kẹp nhanh bằng thủy lực hoặc khí nén (Quick Clamping System), cho phép tháo lắp tool uốn chỉ trong vài giây. Đặc biệt, hệ thống tự động thay chày cối (ATC) có khả năng tự động lựa chọn, gắp và lắp đặt các phân đoạn chày cối phù hợp với từng bản vẽ gia công mà không cần thợ cơ khí phải can thiệp bằng tay.

3.5. Hệ thống cấp phôi tự động

Hệ thống cấp phôi tự động chịu trách nhiệm di chuyển các tấm phôi kim loại phẳng từ khu vực lưu trữ vào chính xác vị trí lòng máy chấn. Cấu tạo của hệ thống này bao gồm các bàn nâng thủy lực, cánh tay hút phôi chân không (Vacuum Lifter) hoặc hệ thống kẹp nam châm điện chuyên dụng cho vật liệu kim loại từ tính.

Hệ thống được tích hợp cảm biến đo độ dày phôi thông minh nhằm phát hiện và loại bỏ tình trạng dính 2 tấm phôi cùng lúc (Double sheet detection). Bàn căn chỉnh trung tâm (Centering table) sẽ thực hiện việc định vị lại các mép phôi chuẩn xác trước khi chuyển phôi cho robot gắp, đảm bảo phôi vào máy luôn đạt vị trí chuẩn tuyệt đối theo tọa độ lập trình.

3.6. Robot gắp phôi và xếp sản phẩm

Cánh tay robot (thường là robot 6 trục hoặc 7 trục chuyên dụng cho ứng dụng uốn) đóng vai trò thay thế bàn tay người thợ trong việc giữ, di chuyển và lật phôi trong suốt quá trình chấn. Robot được lập trình quỹ đạo di chuyển đồng bộ hoàn toàn với tốc độ đi xuống của cối trượt, đảm bảo đỡ phôi đúng góc nghiêng khi kim loại biến dạng, tránh gây cong vênh hoặc sai lệch đường chấn.

Đầu gắp của robot (Gripper) được thiết kế đa dạng với sự kết hợp của các núm hút chân không và kẹp cơ khí linh hoạt. Sau khi máy thực hiện xong tất cả các bước chấn, robot sẽ di chuyển thành phẩm ra ngoài và xếp phân loại một cách khoa học lên các pallet hoặc băng tải xuất hàng theo đúng quy cách đã cài đặt.

3.7. Hệ thống cảm biến và an toàn

Do vận hành tự động với tốc độ và lực ép lớn, máy chấn tự động được trang bị hệ thống an toàn đa lớp nghiêm ngặt để bảo vệ thiết bị và con người. Quan trọng nhất là hệ thống bảo vệ quang điện DSP hoặc Lazer Safe chiếu các chùm tia laser ngay dưới mũi chày. Nếu phát hiện bất kỳ vật cản hay tay người đi vào vùng nguy hiểm, hệ thống sẽ ngắt lực và dừng cối trượt ngay lập tức trong thời gian tính bằng miligiây.

Bên cạnh an toàn con người, máy còn trang bị các cảm biến độ võng, cảm biến áp suất dầu, cảm biến nhiệt độ và cảm biến đo góc uốn bằng laser (Laser Angle Measurement). Các cảm biến này liên tục đo lường góc uốn thực tế trong lúc ép và truyền tín hiệu về bộ điều khiển CNC để máy tự động tinh chỉnh cối trượt, đảm bảo góc chấn đạt độ chính xác sai số chỉ dưới 0.1 độ.

4. Thông số kỹ thuật cần quan tâm khi lựa chọn máy chấn tự động

4.1. Lực chấn (Tonnage)

Lực chấn, tính bằng đơn vị Tấn (Ton) hoặc Kilonewton (kN), là thông số kỹ thuật quan trọng nhất quyết định khả năng uốn các tấm kim loại có độ dày và độ bền khác nhau. Lực chấn tối đa của máy phải được tính toán dựa trên độ dày vật liệu lớn nhất, chiều dài đường uốn lớn nhất và loại vật liệu gia công (nhôm, thép carbon, hay inox).

Việc lựa chọn lực chấn phù hợp giúp đảm bảo máy không rơi vào tình trạng quá tải khi gia công các chi tiết dày. Công thức tính lực chấn phụ thuộc vào chiều rộng màng cối (V-opening) và độ bền kéo của vật liệu; do đó, doanh nghiệp cần tính toán dư tải khoảng 20% đến 30% so với nhu cầu thực tế để đảm bảo độ bền và tuổi thọ vận hành lâu dài cho khung máy và hệ thống truyền động.

4.2. Chiều dài chấn

Chiều dài chấn định nghĩa kích thước tối đa của tấm phôi kim loại mà máy có thể thực hiện uốn trong một lần chấn. Các kích thước chiều dài chấn tiêu chuẩn phổ biến trên thị trường hiện nay bao gồm 1.2m, 2.5m, 3.1m, 4m và 6m. Chiều dài chấn lớn cho phép gia công các sản phẩm khổ lớn như mảng tường trang trí, thang máng cáp công nghiệp hoặc vỏ tủ điện nguyên khối.

Tuy nhiên, chiều dài chấn càng lớn thì độ võng cơ học của bàn máy và cối trượt khi chịu lực càng tăng. Vì vậy, các máy chấn có chiều dài từ 3.1m trở lên bắt buộc phải đi kèm với hệ thống bù võng bàn máy (Crowning System) hiện đại để đảm bảo góc uốn đạt độ đồng đều tuyệt đối từ hai đầu cho đến vị trí chính giữa của tấm kim loại.

4.3. Hành trình trượt

Hành trình trượt (Stroke) là khoảng cách di chuyển tối đa của cối trượt mang chày từ vị trí điểm chết trên (TDC) xuống vị trí điểm chết dưới (BDC). Hành trình trượt rộng mang lại không gian thao tác linh hoạt, giúp máy dễ dàng thực hiện các bước uốn hộp sâu, uốn các biên dạng hình chữ U cao hoặc tháo lắp các bộ chày cối có kích thước cao đặc biệt.

Hành trình trượt kết hợp với tốc độ tiếp cận nhanh và tốc độ trở về nhanh của cối trượt sẽ quyết định trực tiếp đến thời gian của một chu kỳ chấn (Cycle time). Việc tối ưu hóa hành trình trượt trong bộ điều khiển CNC giúp giảm thiểu khoảng di chuyển không cần thiết, từ đó tăng năng suất gia công tổng thể của hệ thống.

4.4. Khoảng mở giữa hai trụ

Khoảng mở giữa hai trụ (Distance between housings/frames) xác định chiều rộng tối đa của phôi kim loại có thể đi xuyên qua khoảng trống giữa hai vách khung máy. Thông số này cực kỳ quan trọng đối với các công đoạn chấn nhiều bước theo chiều ngang hoặc khi sử dụng cữ chặn sau để gia công các chi tiết dài đi qua thân máy.

Nếu khoảng mở giữa hai trụ quá hẹp, doanh nghiệp sẽ bị hạn chế khả năng gia công các sản phẩm có chiều dài lớn hơn khoảng cách này dù chiều dài bàn chấn vẫn đáp ứng đủ. Do đó, việc lựa chọn máy có khoảng mở giữa hai trụ rộng rãi sẽ giúp nhà xưởng tăng tối đa tính linh hoạt khi nhận các đơn hàng đa dạng hình dáng.

4.5. Tốc độ chấn

Tốc độ chấn của máy được chia thành 3 giai đoạn rõ rệt: tốc độ tiếp cận nhanh (Approach speed), tốc độ uốn ép (Bending speed) và tốc độ trở về (Return speed). Tốc độ tiếp cận nhanh (thường đạt từ 100 đến 200 mm/s) giúp chày di chuyển áp sát mặt phôi một cách thần tốc mà vẫn đảm bảo an toàn.

Tốc độ uốn ép là giai đoạn chày trực tiếp biến dạng phôi kim loại, thường được khống chế ở mức từ 10 đến 20 mm/s để kiểm soát chính xác sự biến dạng của vật liệu và đảm bảo an toàn cho hệ thống đỡ phôi. Tốc độ trở về nhanh giúp cối trượt rút lên tức thì sau khi chấn xong, rút ngắn thời gian chờ để robot hoặc công nhân chuyển sang bước uốn tiếp theo.

4.6. Độ chính xác lặp lại

Độ chính xác lặp lại (Repeatability) thể hiện khả năng của cối trượt và hệ thống cữ chặn sau quay trở lại đúng vị trí tọa độ đã lập trình trong vô số lần vận hành liên tiếp. Trên các dòng máy chấn tự động cao cấp, độ chính xác định vị lặp lại của trục Y1, Y2 đạt mức cực cao, sai số chỉ trong khoảng lớn hơn hoặc bằng 0.005 mm.

Độ chính xác lặp lại cao là yếu tố cốt lõi quyết định tính đồng đều của góc uốn trên toàn bộ lô hàng sản xuất. Nhờ độ hội tụ chính xác này, các chi tiết kim loại tấm sau khi chấn xong có thể ghép nối hoàn hảo với nhau trong công đoạn hàn hoặc lắp ráp bằng bu-lông mà không phát sinh tình trạng lệch lỗ hay hở khe ghép.

4.7. Hệ điều khiển CNC

Hệ điều khiển CNC trang bị trên máy chấn tự động quyết định khả năng xử lý các thuật toán uốn phức tạp và tính dễ sử dụng cho người quản lý. Một bộ điều khiển tiên tiến cần hỗ trợ quản lý tối thiểu từ 4+1 trục đến 8+1 trục cơ sở, tích hợp khả năng tính toán tự động thứ tự uốn để tránh va chạm thiết bị.

Ngoài ra, hệ điều khiển hiện đại phải có khả năng kết nối mạng LAN/Wi-Fi, hỗ trợ chuẩn truyền thông công nghiệp (như OPC UA) để truyền nhận dữ liệu trực tiếp với phần mềm thiết kế CAD/CAM văn phòng và kết nối vào hệ thống điều hành sản xuất MES của toàn bộ nhà máy.

4.8. Khả năng tích hợp robot và tự động hóa

Không phải tất cả máy chấn CNC đều có khả năng nâng cấp lên hệ thống tự động hóa hoàn toàn. Một máy chấn có khả năng tích hợp robot cao cần được trang bị cổng giao tiếp phần mềm và phần cứng tiêu chuẩn hóa (Robot Interface) để đồng bộ hóa tín hiệu đóng/mở ngắt của máy với chuyển động của cánh tay robot.

Bên cạnh đó, máy cần hỗ trợ các cơ cấu điều khiển cối tự động, hệ thống kẹp chày cối thủy lực tự động và bàn nâng phôi thông minh. Khả năng tương thích tốt với tự động hóa giúp doanh nghiệp có thể đầu tư máy chấn độc lập trước, sau đó dễ dàng nâng cấp tích hợp thêm robot và kho phôi tự động trong tương lai khi quy mô sản xuất mở rộng.

5. Các dòng máy chấn tự động phổ biến hiện nay

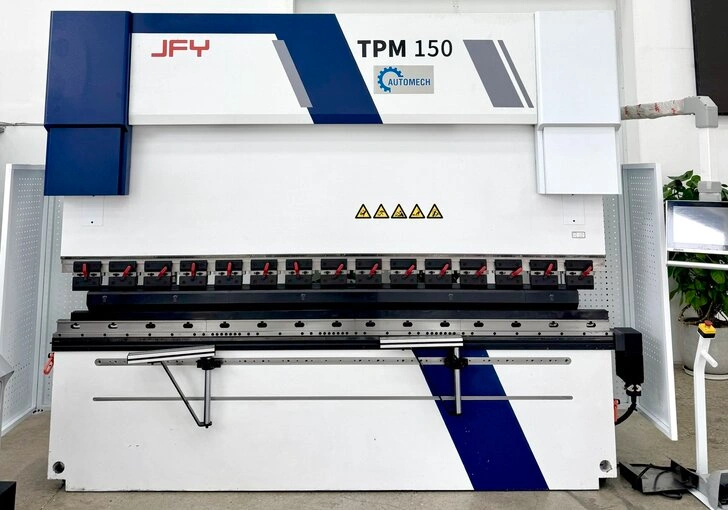

5.1. Máy chấn CNC servo thủy lực

Máy chấn CNC servo thủy lực là dòng máy phổ biến nhất trong ngành gia công kim loại tấm hiện nay nhờ sự cân bằng hoàn hảo giữa lực chấn mạnh mẽ và khả năng tiết kiệm điện năng. Máy ứng dụng động cơ servomotor để điều khiển hệ thống bơm dầu thủy lực phân luồng, chỉ hoạt động và tiêu thụ điện khi cối trượt chuyển động hoặc tạo lực ép.

Dòng máy này sở hữu dải lực chấn cực kỳ rộng lớn (từ 40 tấn cho đến hàng nghìn tấn), cho phép uốn dễ dàng từ tấm kim loại mỏng cho đến các tấm thép kết cấu cực dày. Độ ổn định cao, chi phí bảo trì hợp lý và khả năng vận hành bền bỉ trong môi trường khắc nghiệt giúp máy chấn servo thủy lực trở thành lựa chọn hàng đầu cho các nhà máy gia công cơ khí tổng hợp.

5.2. Máy chấn servo điện

Máy chấn servo điện (Pure Electric/All-Electric Press Brake) đại diện cho công nghệ uốn hiện đại bậc nhất, loại bỏ hoàn toàn hệ thống dầu thủy lực và xi lanh. Thay vào đó, máy sử dụng hệ thống động cơ servo công suất cao truyền động trực tiếp qua trục vít me bi hoặc cơ cấu dây curoa gập nhiều lần để di chuyển cối trượt.

Ưu điểm vượt trội của máy chấn servo điện là tốc độ làm việc cực nhanh, độ chính xác dừng tuyệt đối và tiết kiệm điện năng tới 70% so với máy thủy lực truyền thống. Thiết bị không phát sinh nhiệt lượng dư thừa, không gây rò rỉ dầu mỡ, vận hành cực kỳ sạch sẽ và êm ái, rất phù hợp cho các nhà xưởng sản xuất thiết bị y tế, linh kiện điện tử và nội thất cao cấp.

5.3. Máy chấn CNC tích hợp robot

Máy chấn CNC tích hợp robot (Robot Bending Cell) là sự kết hợp hoàn hảo giữa một máy chấn CNC chuẩn xác và một cánh tay robot công nghiệp 6 trục hoặc 7 trục di chuyển trên ray trượt. Robot đóng vai trò là nhân công thông minh, thực hiện trọn vẹn từ khâu lấy phôi phẳng, căn chỉnh mép phôi, đưa vào máy chấn, nâng phôi theo góc uốn, xoay lật mặt phôi và xếp thành phẩm.

Hệ thống này giúp tối ưu hóa tối đa thời gian chu kỳ gia công và cho phép nhà máy vận hành liên tục xuyên đêm mà không cần sự có mặt của con người. Máy chấn tích hợp robot mang lại năng suất gia công tăng gấp 2 đến 3 lần so với phương pháp thao tác thủ công, đồng thời đảm bảo an toàn lao động tuyệt đối cho môi trường sản xuất.

5.4. Máy chấn tandem

Máy chấn tandem là giải pháp ghép nối đồng bộ 2 hoặc nhiều máy chấn CNC độc lập lại với nhau để vận hành như một hệ thống duy nhất. Khi cần chấn các chi tiết có chiều dài đặc biệt lớn như cột đèn chiếu sáng, trụ điện cao thế, lòng thuyền hoặc cấu kiện xe tải, các máy chấn trong hệ thống tandem sẽ hoạt động đồng bộ hoàn toàn dưới sự điều khiển của một bộ điều khiển CNC trung tâm.

Điểm đặc biệt linh hoạt của hệ thống tandem là khi không cần gia công phôi dài, các máy chấn có thể tách ra hoạt động hoàn toàn độc lập như hai máy riêng biệt để uốn các chi tiết nhỏ. Sự linh hoạt này giúp doanh nghiệp tối ưu hóa tối đa hiệu suất sử dụng vốn đầu tư và mặt bằng nhà xưởng.

5.5. Máy chấn CNC 4+1 trục, 6+1 trục, 8+1 trục

Số lượng trục điều khiển trên máy chấn CNC thể hiện mức độ linh hoạt và độ phức tạp của các chi tiết có thể gia công. Máy chấn 4+1 trục bao gồm 2 trục cối trượt (Y1, Y2), 2 trục cữ chặn (X, R) và 1 trục bù võng bàn máy (V-axis), đáp ứng tốt các nhu cầu uốn căn bản.

Các dòng máy cao cấp hơn như 6+1 trục hoặc 8+1 trục bổ sung thêm các trục di chuyển độc lập cho ngón cữ chặn sau (Z1, Z2) và các hướng di chuyển ngang (X1, X2, R1, R2). Cấu hình đa trục này cho phép máy chấn dễ dàng xử lý các chi tiết có biên dạng bất đối xứng, hình dáng phức tạp, hỗ trợ tối đa cho robot gắp phôi và rút ngắn tối đa thời gian cài đặt cữ chặn giữa các bước uốn.

6. Ưu điểm của máy chấn CNC tự động

6.1. Năng suất cao hơn so me với vận hành thủ công

Máy chấn CNC tự động mang lại bước tiến vượt bậc về năng suất gia công nhờ khả năng tối ưu hóa toàn bộ chu trình uốn và loại bỏ hoàn toàn các khoảng thời gian lãng phí. Trong vận hành thủ công, người thợ phải tốn nhiều thời gian cho việc căn chỉnh thước, kiểm tra góc uốn thử, xoay lật phôi nặng và nghỉ ngơi giữa các ca làm việc.

Hệ thống tự động hóa vận hành với tốc độ di chuyển cữ chặn và robot được lập trình tối ưu, chuyển đổi giữa các bước uốn chỉ trong tích tắc. Sự kết hợp giữa tốc độ tiếp cận nhanh của cối trượt và khả năng nạp/trả phôi liên tục giúp năng suất tổng thể của máy tự động cao hơn từ 150% đến 300% so với phương pháp gia công truyền thống trên cùng một đơn vị thời gian.

6.2. Độ chính xác và tính đồng đều cao

Độ chính xác uốn trên máy chấn tự động được đảm bảo nhờ sự kiểm soát tuyệt đối của hệ thống điều khiển số CNC, thước đo tuyến tính quang học và hệ thống đo góc uốn laser thời gian thực. Máy tự động tính toán chính xác điểm dừng của chày ép, tự động bù võng cơ học bàn máy và tự động điều chỉnh độ sâu chấn để bù lại sự biến thiên độ cứng giữa các lô phôi đầu vào.

Nhờ cơ chế kiểm soát chặt chẽ này, từng góc uốn của hàng nghìn sản phẩm ra lò đều đạt độ chính xác chuẩn xác với sai số góc uốn dưới 0.1 độ. Tính đồng đều tuyệt đối này loại bỏ hoàn toàn tình trạng sai lệch kích thước, giúp các công đoạn lắp ráp, hàn nối phía sau diễn ra mượt mà mà không mất thời gian sửa chữa phế phẩm.

6.3. Giảm phụ thuộc vào tay nghề người vận hành

Trên các dòng máy uốn cơ hoặc thủy lực đời cũ, chất lượng sản phẩm phụ thuộc tới 80% vào kỹ năng, kinh nghiệm và cảm giác lực của thợ vận hành. Việc tìm kiếm và giữ chân đội ngũ thợ cơ khí lành nghề luôn là bài toán đau đầu đối với các chủ doanh nghiệp sản xuất.

Máy chấn CNC tự động giải quyết triệt me rào cản này bằng cách số hóa toàn bộ tri thức gia công vào phần mềm máy tính. Người quản lý chỉ cần tải file thiết kế CAD/CAM vào máy, hệ thống sẽ tự động lập trình đường đi, chọn chày cối và điều khiển robot. Nhân viên vận hành chỉ cần thực hiện các thao tác giám sát cơ bản, giúp nhà xưởng dễ dàng tuyển dụng và đào tạo nhân sự mới trong thời gian rất ngắn.

6.4. Tiết kiệm chi phí nhân công

Việc ứng dụng hệ thống chấn tự động tích hợp robot gắp phôi cho phép cắt giảm tối đa số lượng nhân công trực tiếp đứng máy. Thay vì cần 2 đến 3 công nhân cùng nâng đỡ một tấm phôi kim loại lớn trên máy chấn truyền thống, một hệ thống robot chấn tự động có thể vận hành hoàn toàn độc lập dưới sự giám sát của 1 kỹ thuật viên điều khiển nhiều máy cùng lúc.

Sự cắt giảm nhân sự này giúp doanh nghiệp tiết kiệm một khoản chi phí khổng lồ liên quan đến tiền lương, bảo hiểm, chi phí đào tạo, phúc lợi và trang thiết bị an toàn lao động. Về lâu dài, khoản tiết kiệm chi phí nhân công trực tiếp sẽ bù đắp đáng kể chi phí đầu tư ban đầu của hệ thống.

6.5. Dễ tích hợp vào dây chuyền sản xuất thông minh

Máy chấn CNC tự động được thiết kế mở trên nền tảng truyền thông công nghiệp hiện đại, cho phép dễ dàng kết nối và tương tác với các thiết bị tự động hóa khác trong nhà máy. Máy có thể nhận lệnh trực tiếp từ phần mềm lập trình tập trung, đồng bộ dữ liệu với kho phôi tự động và kết nối với xe tự hành AGV/AMR để vận chuyển vật tư.

Khả năng kết nối này là nền tảng cốt lõi để xây dựng một nhà máy sản xuất thông minh (Smart Factory). Dữ liệu vận hành, thời gian dừng máy, số lượng phế phẩm và hiệu suất thiết bị tổng thể (OEE) được truyền real-time về trung tâm quản lý, giúp ban giám đốc có cái nhìn toàn diện và đưa ra các quyết định điều hành sản xuất kịp thời.

6.6. Nâng cao hiệu quả quản lý sản xuất

Sử dụng máy chấn tự động mang lại tính dự báo và kiểm soát cao cho kế hoạch sản xuất của doanh nghiệp. Tốc độ chu kỳ uốn của máy được cố định chính xác theo lập trình, cho phép bộ phận kế hoạch tính toán chính xác 100% thời gian hoàn thành đơn hàng mà không bị biến động bởi yếu tố sức khỏe hay tâm lý của người lao động.

Bên cạnh đó, hệ thống phần mềm quản lý trên máy tự động ghi lại toàn bộ lịch sử gia công, nhật ký lỗi và tình trạng mài mòn của công cụ chày cối. Việc quản lý dữ liệu số hóa này giúp nhà xưởng chủ động lên kế hoạch bảo trì định kỳ, ngăn ngừa sự cố hỏng hóc đột ngột và tối ưu hóa lượng vật tư tồn kho một cách khoa học.

7. Ứng dụng của máy chấn tự động trong sản xuất

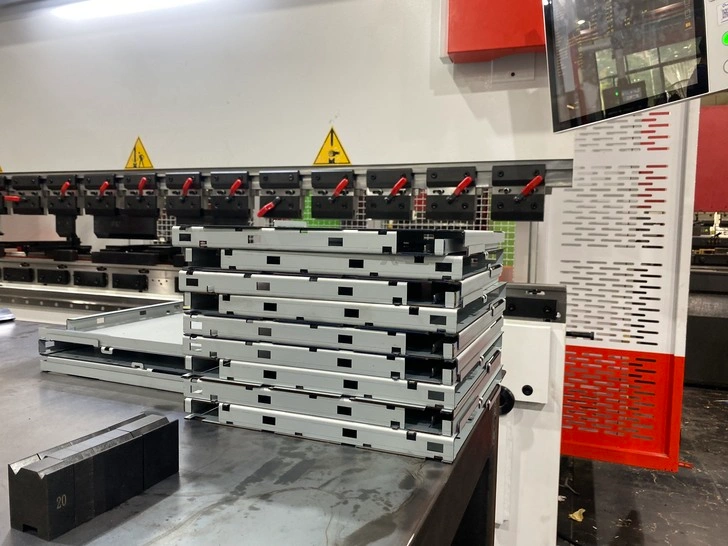

7.1. Gia công tủ điện

Ngành sản xuất vỏ tủ điện công nghiệp và tủ phân phối điện đòi hỏi khắt khe về độ chính xác lắp ghép, tính thẩm mỹ của các góc gấp và khả năng chống nước, chống bụi tiêu chuẩn IP. Các chi tiết vỏ tủ điện thường có nhiều nếp gấp phức tạp, các mép chấn gấp mép (hemming) và yêu cầu kích thước chuẩn xác để lắp đặt thiết bị điện bên trong.

Máy chấn tự động xử lý hoàn hảo các tấm thép sơn tĩnh điện hoặc inox có độ dày từ 1.0mm đến 3.0mm để tạo thành các khung tủ điện vuông vức. Việc tích hợp hệ thống cữ chặn đa trục giúp máy dễ dàng thực hiện liên tục các bước uốn mờ, uốn gấp mép rãnh mà không làm trầy xước bề mặt vật liệu, mang lại chất lượng bề mặt cao và đảm bảo kín khít tuyệt đối khi lắp ráp vỏ tủ.

7.2. Gia công thang máng cáp

Thang máng cáp là sản phẩm kim loại tấm được sản xuất với khối lượng cực lớn, chiều dài phôi tiêu chuẩn thường từ 2.5m đến 3.0m, được sử dụng phổ biến trong các công trình xây dựng và nhà máy. Yêu cầu kỹ thuật cốt lõi của thang máng cáp là các đường uốn thẳng tắp trên suốt chiều dài và góc chấn 90 độ chuẩn xác để khi ghép các đoạn máng không bị lệch gờ.

Máy chấn CNC tự động với chiều dài bàn chấn 3.1m kết hợp hệ thống bù võng bàn máy tự động là lựa chọn lý tưởng cho ứng dụng này. Thiết bị thực hiện uốn các cạnh tôn mạ kẽm hoặc tôn đen với tốc độ cực nhanh, giúp các nhà máy sản xuất thang máng cáp đạt năng suất hàng nghìn mét sản phẩm mỗi ngày với chi phí sản xuất trên từng đơn vị sản phẩm thấp nhất.

7.3. Gia công vỏ máy công nghiệp

Vỏ máy công nghiệp, vỏ máy cắt laser, vỏ máy nén khí hay vỏ máy chẩn đoán y tế thường là những chi tiết kim loại tấm có kích thước lớn, biên dạng vỏ hình học phức tạp và yêu cầu cao về tính thẩm mỹ công nghiệp. Vật liệu sử dụng thường là thép tấm có độ dày từ 2.0mm đến 5.0mm, đòi hỏi lực chấn lớn và độ ổn định cao.

Máy chấn tự động kết hợp cùng cánh tay robot gắp phôi giải quyết hoàn hảo bài toán uốn các tấm vỏ máy nặng nề này. Robot sẽ tự động đỡ phôi theo đúng bán kính uốn, loại bỏ hoàn toàn nguy cơ biến dạng phôi do hiện tượng phôi bị võng dưới trọng lực bản thân. Kết quả tạo ra các bộ vỏ máy sắc nét, góc cạnh chuẩn xác, nâng cao giá trị thẩm mỹ tổng thể cho thiết bị.

7.4. Gia công thiết bị điện – điện tử

Trong ngành sản xuất thiết bị điện và điện tử gia dụng (như vỏ máy giặt, vỏ điều hòa, chassis máy tính, khay tản nhiệt), các chi tiết phôi kim loại thường có kích thước nhỏ đến trung bình nhưng lại chứa rất nhiều đường uốn siêu nhỏ với khoảng cách giữa các nét uốn cực hẹp. Vật liệu gia công chủ yếu là nhôm hợp kim, tôn mạ kẽm mỏng có độ dày từ 0.5mm đến 1.5mm.

Các dòng máy chấn servo điện tự động với độ chính xác định vị micromet là giải pháp tối ưu cho phân khúc này. Máy cho phép thực hiện các đường chấn cực nhỏ với tốc độ cực cao, không làm biến dạng các lỗ đột sẵn trên phôi và đảm bảo các linh kiện vi mạch điện tử được lắp đặt vừa vặn tuyệt đối vào bên trong chassis.

7.5. Gia công nội thất kim loại

Xu hướng sử dụng nội thất kim loại như tủ tài liệu, bàn ghế thép, kệ trang trí, cửa chống cháy và vách ngăn trang trí ngày càng tăng mạnh. Sản phẩm nội thất kim loại đòi hỏi khắt khe về bề mặt hoàn hảo, không được để lại vết hằn của cối chấn và các đường gấp phải phẳng tuyệt đối để phục vụ công đoạn sơn phủ bề mặt.

Máy chấn tự động sử dụng hệ thống cối chấn chống hằn (Roller V-die) kết hợp cùng thuật toán điều khiển lực chấn thông minh giúp bảo vệ bề mặt phôi tôn mạ màu hoặc inox tấm không bị trầy xước. Khả năng lập trình uốn linh hoạt giúp các nhà thiết kế nội thất dễ dàng đưa các ý tưởng không gian góc cạnh phức tạp vào sản xuất thực tế một cách nhanh chóng.

7.6. Gia công linh kiện ô tô, xe máy

Ngành công nghiệp phụ trợ ô tô và xe máy yêu cầu khắt khe về tiêu chuẩn quản lý chất lượng ISO/TS 16949, nơi mà tỷ lệ lỗi phế phẩm phải tiến dần về bằng 0. Các linh kiện như khung gầm, khay chứa bình ắc quy, gá đỡ động cơ hay tấm chắn nhiệt đòi hỏi uốn các vật liệu thép cường độ cao (AHSS) có độ cứng cực lớn và độ đàn hồi khó lường.

Máy chấn tự động tích hợp hệ thống đo góc laser realtime tự động điều chỉnh độ sâu chấn ngay trong chu trình ép để triệt tiêu độ đàn hồi của thép cường độ cao. Việc này đảm bảo 100% linh kiện ô tô xuất xưởng đều đạt chuẩn kích thước hình học nghiêm ngặt, đáp ứng tốt cho các công đoạn hàn tự động bằng robot ở khâu tiếp theo.

7.7. Ngành cơ khí chính xác

Trong lĩnh vực chế tạo cơ khí chính xác, máy chấn tự động được sử dụng để gia công các chi tiết vỏ hộp bảo vệ máy CNC, các tấm gá lắp thiết bị đo lường và cấu kiện hàng không vũ trụ. Các ứng dụng này đòi hỏi dung sai kích thước sau khi uốn chỉ nằm trong khoảng cộng trừ 0.05 mm.

Nhờ sự kết hợp của hệ thống thước đo tuyến tính cao cấp, khung máy siêu cứng vững và thuật toán tính toán K-factor chính xác trong phần mềm điều khiển, máy chấn tự động hoàn toàn đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất của ngành cơ khí chính xác, giúp doanh nghiệp nhận được các đơn hàng gia công xuất khẩu cao cấp.

8. So sánh máy chấn tự động với các dòng máy chấn khác

8.1. Máy chấn tự động và máy chấn CNC bán tự động

Máy chấn CNC bán tự động là dòng máy đã có hệ thống điều khiển số cho cữ chặn và cối trượt, tuy nhiên việc đưa phôi, căn chỉnh mép phôi và nâng đỡ phôi trong suốt quá trình uốn vẫn do công nhân vận hành thực hiện bằng tay. Điều này khiến năng suất của máy bán tự động vẫn bị giới hạn bởi tốc độ thao tác và thể lực của con người.

Trong khi đó, máy chấn tự động hóa hoàn toàn quy trình nạp phôi, uốn và trả sản phẩm nhờ tích hợp hệ thống robot hoặc cơ cấu gắp tự động. Sự nâng cấp này giúp máy tự động đạt tốc độ làm việc ổn định liên tục, loại bỏ hoàn toàn thời gian chết và gia tăng năng suất gấp 2 đến 3 lần so với máy bán tự động, đặc biệt phát huy hiệu quả tuyệt đối trong các ca sản xuất chạy liên tục.

8.2. Máy chấn tự động và máy chấn thủy lực truyền thống

Máy chấn thủy lực truyền thống (máy chấn cơ/thủy lực đời cũ) vận hành dựa trên việc công nhân căn chỉnh cữ bằng cơ khí vặn tay và dẫm bàn đạp để điều khiển cối trượt đi xuống. Dòng máy này không có bộ nhớ lập trình, sai số góc uốn rất lớn và tiêu thụ điện năng liên tục do động cơ bơm thủy lực chạy không tải suốt ca làm việc.

So với máy chấn thủy lực truyền thống, máy chấn tự động đại diện cho sự vượt trội toàn diện về mọi mặt kỹ thuật. Máy tự động tiết kiệm tới 40-70% điện năng, độ chính xác cao hơn gấp 10 lần, tốc độ cài đặt mã hàng mới nhanh hơn 90% và loại bỏ hoàn toàn các rủi ro mất an toàn lao động cho công nhân vận hành.

8.3. Máy chấn servo điện và servo thủy lực

Máy chấn servo điện và máy chấn servo thủy lực là hai công nghệ tiên tiến nhất hiện nay trên các dòng máy chấn tự động. Máy chấn servo điện nổi bật với tốc độ vượt trội, độ chính xác tuyệt đối, tiết kiệm điện năng tối đa và không dùng dầu thủy lực, tuy nhiên chi phí đầu tư ban đầu cao hơn và dải lực chấn bị giới hạn (thường dưới 150 tấn).

Máy chấn servo thủy lực lại có ưu thế tuyệt đối về dải lực chấn cực lớn (từ 40 tấn đến hơn 1000 tấn), đáp ứng tốt việc uốn phôi kim loại dày với chi phí đầu tư ban đầu hợp lý hơn. Việc lựa chọn dòng công nghệ nào phụ thuộc vào dải độ dày phôi kim loại chủ đạo và ngân sách đầu tư của nhà xưởng.

8.4. Khi nào nên đầu tư hệ thống robot chấn tự động?

Doanh nghiệp nên xem xét đầu tư nâng cấp lên hệ thống robot chấn tự động khi quy mô sản xuất đạt đến giai đoạn hàng loạt với khối lượng đơn hàng lớn và tính lặp lại cao. Khi chi phí nhân công tăng cao, nguồn thợ lành nghề khan hiếm hoặc nhà máy có định hướng vận hành ca đêm không người (Lights-out manufacturing), việc đầu tư robot chấn sẽ mang lại hiệu quả kinh tế rõ rệt.

Ngoài ra, đối với các sản phẩm kim loại tấm có kích thước khổ lớn và khối lượng nặng (trên 15-20 kg), việc sử dụng công nhân nâng phôi dễ gây ra chấn thương lao động và làm biến dạng sản phẩm. Đầu tư robot chấn tự động trong trường hợp này là giải pháp bắt buộc để đảm bảo an toàn lao động và duy trì chất lượng gia công đồng đều.

Dưới đây là bảng tổng hợp so sánh đặc tính kỹ thuật giữa các dòng máy chấn phổ biến trên thị trường:

Tiêu chí so sánh	Máy chấn thủy lực truyền thống	Máy chấn CNC bán tự động	Máy chấn CNC servo thủy lực tự động	Máy chấn servo điện tự động
Cơ chế truyền động	Thủy lực van cơ truyền thống	Thủy lực điều khiển van tuyến tính	Servo-Hydraulic (Bơm servo biến thiên)	Động cơ Servo điện toàn phần (Screw/Belt)
Mức độ tự động hóa	Thủ công 100%	Tự động cữ cấn, nạp phôi bằng tay	Tự động hóa tích hợp Robot nạp/trả phôi	Tự động hóa hoàn toàn / Tích hợp Robot
Độ chính xác định vị	Cộng trừ 0.1 mm – 0.5 mm	Cộng trừ 0.02 mm – 0.05 mm	Cộng trừ 0.005 mm – 0.01 mm	Cộng trừ 0.003 mm – 0.005 mm
Tốc độ làm việc	Chậm (30 – 50 mm/s)	Trung bình (80 – 120 mm/s)	Nhanh (150 – 200 mm/s)	Cực nhanh (200 – 300 mm/s)
Mức tiêu thụ điện	Rất cao (chạy không tải liên tục)	Trung bình	Tiết kiệm 40% so với thủy lực cũ	Tiết kiệm tới 70%
Dải lực chấn phổ biến	30 tấn – 500 tấn	40 tấn – 800 tấn	40 tấn – 2000+ tấn	20 tấn – 150 tấn
Thời gian cài đặt mã hàng	Lâu (30 – 60 phút)	Trung bình (5 – 10 phút)	Cực nhanh (1 – 3 phút via phần mềm CAM)	Tức thì (gần như 0 phút)
Ứng dụng tối ưu	Gia công đơn chiếc, xưởng nhỏ	Gia công hàng loạt vừa và nhỏ	Gia công hàng loạt lớn, phôi dày/trung bình	Gia công siêu chính xác, linh kiện nhỏ/mỏng

9. Máy chấn CNC tự động có đáng đầu tư không?

9.1. Chi phí đầu tư ban đầu

Chi phí đầu tư ban đầu cho một hệ thống máy chấn CNC tự động bao gồm chi phí mua thân máy, bộ điều khiển CNC, hệ thống kẹp chày cối, các tùy chọn cảm biến đo góc và chi phí cho cánh tay robot gắp phôi (nếu tích hợp). Mức chi phí này thường cao hơn từ 1.5 đến 3 lần so với việc đầu tư một máy chấn CNC bán tự động thông thường.

Tuy nhiên, doanh nghiệp cần xem xét chi phí này dưới góc độ tổng chi phí sở hữu (TCO) và giá trị tạo ra trong suốt vòng đời thiết bị. Một máy chấn tự động chất lượng cao có tuổi thọ vận hành ổn định từ 10 đến 15 năm, đem lại hiệu suất làm việc vượt trội giúp phân bổ chi phí đầu tư ban đầu trên từng đơn vị sản phẩm xuống mức cực thấp.

9.2. Khả năng tiết kiệm chi phí sản xuất

Máy chấn tự động giúp nhà xưởng cắt giảm mạnh mẽ các khoản chi phí vận hành thường xuyên. Tiết kiệm lớn nhất đến từ việc giảm số lượng nhân công trực tiếp, giúp doanh nghiệp cắt giảm hàng trăm triệu đến hàng tỷ đồng tiền lương và chi phí đi kèm mỗi năm.

Bên cạnh đó, việc ứng dụng công nghệ servo truyền động thông minh giúp giảm điện năng tiêu thụ từ 40% đến 70%. Tỷ lệ phế phẩm tiến về mức bằng 0 nhờ độ chính xác chuẩn xác tuyệt đối cũng giúp doanh nghiệp tiết kiệm đáng kể chi phí nguyên vật liệu đầu vào, đặc biệt là với các dòng vật liệu đắt tiền như inox 304, nhôm hợp kim hay đồng.

9.3. Thời gian hoàn vốn

Thời gian hoàn vốn (ROI) cho một hệ thống máy chấn tự động phụ thuộc vào mức độ khai thác thiết bị và khối lượng đơn hàng của nhà máy. Đối với các xưởng sản xuất hoạt động 2 đến 3 ca/ngày với lượng đơn hàng ổn định, thời gian hoàn vốn đầu tư thường dao động trong khoảng từ 1.8 đến 2.5 năm.

Khoản thời gian hoàn vốn ngắn này đạt được nhờ năng suất gia công tăng vọt, chi phí nhân công giảm mạnh và khả năng nhận thêm các đơn hàng cao cấp đòi hỏi tiến độ gấp mà các xưởng chấn thủ công không thể đáp ứng. Sau khoảng thời gian hoàn vốn, hệ thống tự động sẽ tạo ra dòng lợi nhuận ròng thuần túy cho doanh nghiệp.

9.4. Hiệu quả đối với doanh nghiệp sản xuất hàng loạt

Đối với các doanh nghiệp sản xuất công nghiệp hàng loạt, máy chấn tự động là thiết bị tạo ra lợi thế cạnh tranh cốt lõi. Khả năng gia công hàng nghìn chi tiết hoàn toàn giống nhau về mặt kích thước với tốc độ chu kỳ cố định giúp doanh nghiệp chủ động tối ưu hóa giá thành sản xuất để thắng các đợt đấu thầu lớn.

Sự ổn định của máy tự động giúp nhà máy loại bỏ hoàn toàn rủi ro chậm tiến độ giao hàng cho đối tác. Điều này không chỉ nâng cao uy tín thương hiệu của doanh nghiệp trên thị trường mà còn mở ra cơ hội hợp tác chuỗi cung ứng dài hạn với các tập đoàn đa quốc gia.

9.5. Những trường hợp chưa cần đầu tư máy tự động

Mặc dù sở hữu nhiều ưu điểm vượt trội, máy chấn tự động không phải là lựa chọn tối ưu cho mọi mô hình nhà xưởng. Các xưởng cơ khí nhỏ lẻ, chuyên làm các đơn hàng sửa chữa đơn chiếc, mẫu mã thay đổi liên tục với số lượng chỉ vài sản phẩm mỗi loại sẽ khó phát huy được tối đa hiệu quả của tự động hóa.

Trong trường hợp này, thời gian lập trình mô phỏng 3D và cài đặt robot cho từng mẫu đơn lẻ có thể tốn nhiều thời gian hơn so với việc một người thợ lành nghề thao tác trực tiếp trên máy CNC bán tự động. Do đó, các doanh nghiệp quy mô nhỏ nên ưu tiên đầu tư các dòng máy chấn CNC tiêu chuẩn trước khi nâng cấp lên hệ thống tự động hoàn toàn.

10. Kinh nghiệm lựa chọn máy chấn tự động phù hợp

10.1. Xác định nhu cầu sản xuất

Bước đầu tiên và quan trọng nhất khi lựa chọn máy chấn tự động là phân tích kỹ lưỡng dải sản phẩm hiện tại và định hướng phát triển của nhà máy trong 3-5 năm tới. Doanh nghiệp cần thống kê chi tiết các thông số: loại vật liệu chủ đạo (thép, inox, nhôm), độ dày phôi lớn nhất và nhỏ nhất, chiều dài đường uốn lớn nhất và sản lượng sản phẩm cần đạt trong một tháng.

Đồng thời, cần đánh giá độ phức tạp của các biên dạng uốn để xác định số lượng trục CNC và các tính năng phụ trợ cần thiết. Việc xác định đúng nhu cầu giúp doanh nghiệp tránh được việc mua máy quá cấu hình gây lãng phí ngân sách hoặc mua máy thiếu tải không đáp ứng được yêu cầu công việc.

10.2. Chọn lực chấn và chiều dài bàn chấn

Lực chấn và chiều dài bàn chấn phải được tính toán dựa trên bài toán kỹ thuật thực tế. Để chọn lực chấn chuẩn xác, người kỹ sư cần sử dụng bảng tính lực chấn tiêu chuẩn dựa trên độ dày phôi m và mép mở cối V. Khuyến nghị nên chọn máy có lực chấn lớn hơn từ 20% đến 30% so với lực chấn tính toán lý thuyết để đảm bảo máy không phải vận hành ở ngưỡng kịch tải liên tục.

Về chiều dài bàn chấn, nếu xưởng chủ yếu gia công các chi tiết tủ điện hoặc linh kiện nhỏ, bàn chấn 1.2m đến 2.5m là sự lựa chọn tối ưu về mặt bằng và chi phí. Nếu gia công thang máng cáp hoặc cấu kiện kiến trúc, bàn chấn 3.1m hoặc 4.0m là bắt buộc.

10.3. Lựa chọn số trục CNC phù hợp

Cấu hình số trục CNC ảnh hưởng trực tiếp đến khả năng gia công và giá thành của máy. Với các nhu cầu uốn căn bản các chi tiết đối xứng, cấu hình 4+1 trục (Y1, Y2, X, R + Bù võng V) là đã đủ đáp ứng hoàn hảo công việc.

Tuy nhiên, nếu nhà máy thường xuyên gia công các chi tiết hình học bất đối xứng, chi tiết có đường uốn chéo hoặc tích hợp robot gắp phôi, doanh nghiệp nên đầu tư cấu hình 6+1 trục hoặc 8+1 trục (bổ sung Z1, Z2, X1, X2, R1, R2). Số lượng trục phong phú giúp cữ chặn sau linh hoạt tối đa, giảm thiểu thời gian gá đặt phôi cho robot.

10.4. Có nên tích hợp robot ngay từ đầu?

Việc có nên tích hợp robot gắp phôi ngay tại thời điểm mua máy hay không phụ thuộc vào ngân sách và mức độ chuẩn hóa sản phẩm của nhà xưởng. Nếu doanh nghiệp đã có mã hàng cố định sản xuất hàng loạt với số lượng lớn, việc đầu tư đồng bộ máy chấn tích hợp robot ngay từ đầu sẽ giúp tối ưu hóa ngay lập tức chi phí vận hành và rút ngắn thời gian hoàn vốn.

Trong trường hợp ngân sách còn hạn chế hoặc mã sản phẩm chưa hoàn toàn cố định, giải pháp tối ưu là lựa chọn một máy chấn CNC tự động có sẵn cổng chờ kết nối robot (Robot Interface Ready). Sau này, khi sản lượng tăng trưởng ổn định, doanh nghiệp có thể dễ dàng lắp đặt bổ sung cánh tay robot mà không cần phải thay thế máy chấn hiện có.

10.5. Lựa chọn thương hiệu và đơn vị cung cấp uy tín

Máy chấn tự động là thiết bị công nghệ cao có giá trị lớn, đòi hỏi sự kết hợp phức tạp giữa cơ khí chính xác, thủy lực, điện từ và phần mềm điều khiển. Do đó, việc lựa chọn thương hiệu sản xuất máy và nhà phân phối uy tín tại Việt Nam là yếu tố mang tính quyết định đến thành công của dự án đầu tư.

Nên ưu tiên các thương hiệu máy chấn danh tiếng đã được kiểm chứng chất lượng toàn cầu, ứng dụng các linh kiện cốt lõi từ Đức, Nhật Bổn, Hà Lan, Thụy Sĩ. Đơn vị cung cấp uy tín phải có năng lực kỹ thuật mạnh mẽ, có sẵn đội ngũ kỹ sư giàu kinh nghiệm để hỗ trợ tính toán giải pháp, lập trình tích hợp và xử lý sự cố tức thì.

10.6. Những lưu ý về bảo hành và dịch vụ kỹ thuật

Khi đàm phán hợp đồng mua máy chấn tự động, doanh nghiệp cần làm rõ các điều khoản về thời gian bảo hành (thường tối thiểu từ 12 đến 24 tháng), cam kết thời gian có mặt xử lý khi gặp sự cố kỹ thuật và danh mục linh kiện thay thế sẵn có trong kho của nhà cung cấp.

Ngoài ra, cam kết về đào tạo chuyển giao công nghệ là yếu tố đặc biệt quan trọng. Đơn vị cung cấp phải có trách nhiệm đào tạo bài bản cho đội ngũ kỹ sư của nhà máy từ khâu vận hành, lập trình phần mềm CAM, cài đặt robot đến các quy trình bảo dưỡng định kỳ, đảm bảo nhà máy làm chủ hoàn toàn công nghệ sau khi bàn giao.

11. Báo giá máy chấn tự động mới nhất

11.1. Máy chấn tự động giá bao nhiêu?

Giá của một hệ thống máy chấn tự động trên thị trường biến động rất rộng lớn, phụ thuộc vào công nghệ truyền động, lực chấn, chiều dài bàn chấn, số lượng trục CNC và các hệ thống tự động hóa đi kèm. Các dòng máy chấn CNC tự động tiêu chuẩn (chưa bao gồm robot) thường có mức giá dao động từ 800 triệu đồng đến 2.5 tỷ đồng.

Đối với các hệ thống máy chấn tự động cao cấp tích hợp đầy đủ cánh tay robot gắp phôi, hệ thống thay chày cối tự động ATC và kho nạp phôi thông minh, tổng chi phí đầu tư có thể dao động từ 3 tỷ đồng đến trên 7 tỷ đồng tùy thuộc vào thương hiệu xuất xứ từ Châu Á hay Châu Âu.

11.2. Các yếu tố ảnh hưởng đến giá máy

Giá thành của máy chấn tự động chịu tác động bởi 5 yếu tố cốt lõi:

First, xuất xứ và thương hiệu của máy (máy Châu Âu, Nhật Bản thường có giá cao hơn các dòng máy sản xuất tại Trung Quốc hay Đài Loan).

Second, loại công nghệ truyền động (máy servo điện toàn phần thường có giá cao hơn máy servo thủy lực).

Third, dải thông số kỹ thuật (lực chấn càng lớn, chiều dài bàn chấn càng dài thì giá thành khung vỏ và linh kiện càng tăng).

Fourth, thương hiệu của bộ điều khiển CNC (Delem, Cybelec, ESA) và hệ thống van/động cơ servo (Bosch Rexroth, Yaskawa).

Fifth, các option công nghệ nâng cao như hệ thống đo góc uốn laser real-time, kẹp thủy lực Wila và số lượng trục cữ chặn sau.

11.3. Chi phí đầu tư hệ thống robot đi kèm

Một hệ thống robot uốn hoàn chỉnh bao gồm cánh tay robot 6 trục (từ các thương hiệu như KUKA, ABB, Fanuc, Yaskawa), hệ thống ray trượt di chuyển cho robot (Robot Track), bộ tay gắp khí nén/chân không chuyên dụng và phần mềm lập trình mô phỏng robot offline.

Chi phí cho riêng cụm hệ thống robot uốn này thường dao động từ 800 triệu đến 1.8 tỷ đồng tùy thuộc vào tải trọng gắp của robot (từ 20kg đến 150kg) và tầm với hoạt động. Việc chọn đúng tải trọng robot phù hợp với dải phôi gia công sẽ giúp tối ưu hóa chi phí đầu tư cho doanh nghiệp.

11.4. Chi phí vận hành và bảo trì

Bên cạnh chi phí mua máy ban đầu, doanh nghiệp cần dự toán ngân sách cho chi phí vận hành và bảo dưỡng định kỳ trong suốt quá trình sử dụng. Máy chấn servo điện sở hữu chi phí vận hành thấp nhất nhờ tiêu thụ ít điện năng và không tốn chi phí thay dầu thủy lực định kỳ.

Đối với máy chấn servo thủy lực, chi phí vận hành bao gồm tiền điện, chi phí thay dầu thủy lực và phớt làm kín định kỳ sau mỗi 4000-8000 giờ hoạt động. Chi phí bảo trì tổng thể của máy chấn tự động thường chiếm khoảng 1% đến 2% giá trị thiết bị mỗi năm, một con số rất nhỏ so với hiệu quả năng suất mà máy mang lại.

11.5. Những lưu ý khi lựa chọn máy theo ngân sách

Doanh nghiệp có ngân sách vừa phải nên tập trung ưu tiên đầu tư vào phần cứng cốt lõi như khung máy chắc chắn, hệ thống truyền động servo thủy lực chất lượng cao và bộ điều khiển CNC 4+1 trục chuẩn xác. Các tính năng nâng cao như robot gắp phôi hay đo góc laser có thể tạm hoãn và nâng cấp sau.

Tuyệt đối không nên chọn mua các dòng máy giá rẻ kém chất lượng sử dụng khung máy mỏng, linh kiện trôi nổi không rõ nguồn gốc. Những cỗ máy giá rẻ này thường nhanh chóng bị rơ lệch cữ chặn, võng cối trượt sau một thời gian ngắn sử dụng, gây sai lệch góc uốn nghiêm trọng và tốn kém chi phí sửa chữa dừng máy vượt xa khoản tiền tiết kiệm ban đầu.

12. Giải pháp máy chấn CNC tự động tại Automech

12.1. Các dòng máy chấn CNC Automech cung cấp

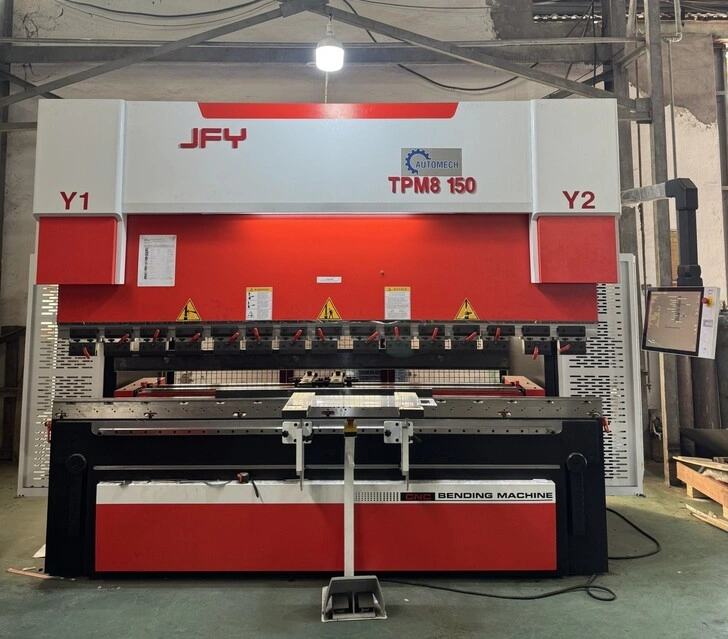

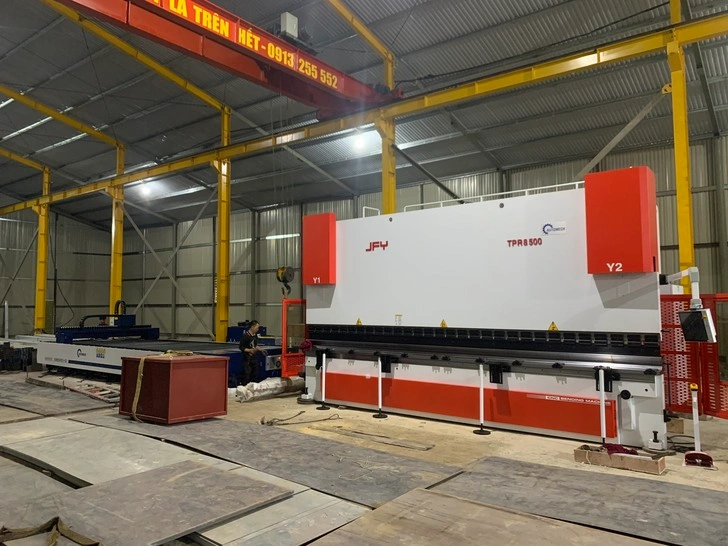

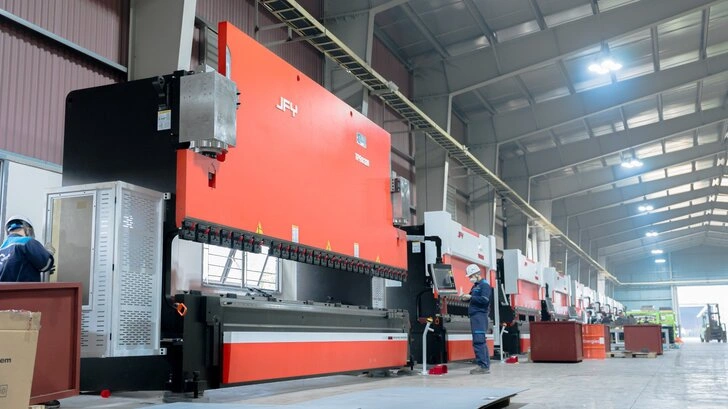

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech là đơn vị uy tín hàng đầu tại Việt Nam chuyên cung cấp các giải pháp gia công kim loại tấm toàn diện. Automech phân phối đa dạng các dòng máy chấn CNC tự động tiên tiến, bao gồm máy chấn servo thủy lực tiết kiệm điện, máy chấn servo điện cao cấp và các hệ thống máy chấn tandem khổ lớn.

Tất cả các dòng máy chấn do Automech cung cấp đều được sản xuất trên dây chuyền công nghệ hiện đại, trang bị bộ điều khiển CNC danh tiếng như Delem (Hà Lan), hệ thống thủy lực Bosch Rexroth (Đức) và động cơ Yaskawa (Nhật Bản), đảm bảo thiết bị đạt độ chính xác, độ bền và tính ổn định tối đa trong môi trường vận hành công nghiệp.

12.2. Giải pháp tích hợp robot chấn tự động

Automech tiên phong mang đến cho thị trường Việt Nam các giải pháp Robot Bending Cell được thiết kế may đo hoàn hảo theo từng bài toán sản xuất của khách hàng. Chúng tôi tích hợp các dòng robot công nghiệp thông minh kết hợp với phần mềm mô phỏng lập trình offline chuyên sâu, giúp robot vận hành mượt mà đồng bộ 100% với nhịp chấn của máy.

Giải pháp robot chấn của Automech tự động hóa trọn vẹn từ khâu bóc tách phôi, định vị tâm phôi, uốn đa góc đến khâu phân loại xếp pallet thành phẩm. Hệ thống giúp các nhà máy tối ưu hóa năng suất gấp 3 lần, loại bỏ hoàn toàn rủi ro tai nạn lao động và vận hành bền bỉ 24/7.

12.3. Thiết kế dây chuyền gia công kim loại tấm đồng bộ

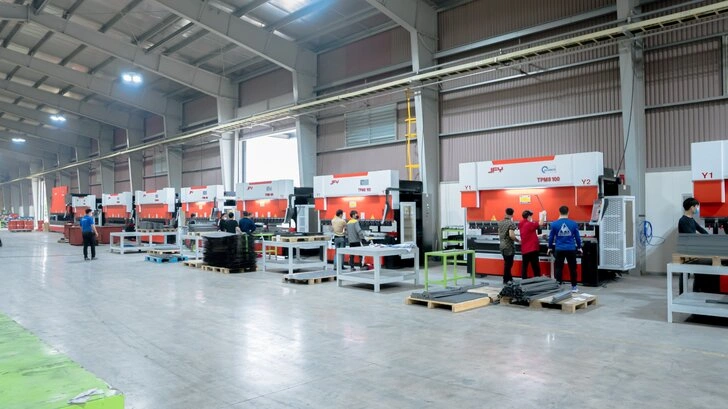

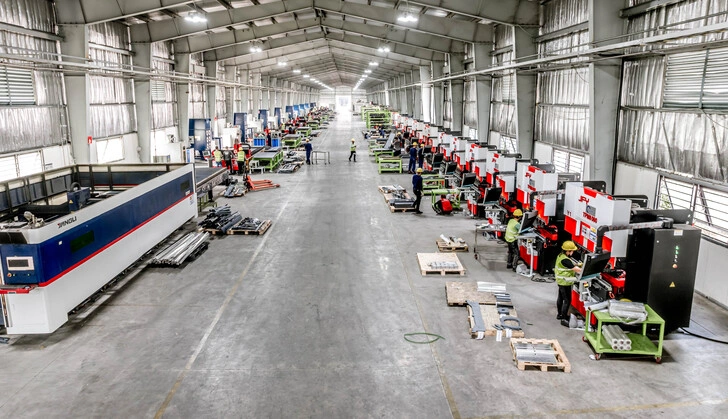

Không chỉ dừng lại ở việc cung cấp máy chấn đơn lẻ, Automech sở hữu năng lực tư vấn và thiết kế tổng thể toàn bộ dây chuyền gia công kim loại tấm thông minh. Chúng tôi kết nối máy cắt laser fiber, máy đột lỗ CNC, máy chấn tự động và hệ thống kho phôi tự động thành một hệ sinh thái sản xuất khép kín.

Dây chuyền được đồng bộ hóa dữ liệu thông qua phần mềm điều hành nhà máy, giúp luồng vật tư được luân chuyển tự động hoàn toàn, giảm thiểu tối đa diện tích nhà xưởng bị chiếm dụng bởi bán thành phẩm dở dang và tối ưu hóa hiệu suất tổng thể thiết bị (OEE).

12.4. Tư vấn lựa chọn cấu hình theo nhu cầu sản xuất

Với đội ngũ kỹ sư cơ khí chuyên môn cao và giàu kinh nghiệm, Automech luôn khảo sát kỹ lưỡng bản vẽ sản phẩm, chất liệu phôi và mục tiêu sản lượng của khách hàng trước khi đưa ra đề xuất. Chúng tôi tiến hành tính toán mô phỏng lực uốn, đề xuất kích thước bàn chấn, số lượng trục CNC và cấu hình chày cối tối ưu nhất.

Sự tư vấn khách quan và chuyên sâu từ Automech giúp doanh nghiệp tối ưu hóa ngân sách đầu tư, lựa chọn đúng cỗ máy đáp ứng hoàn hảo nhu cầu hiện tại và có sẵn khả năng nâng cấp linh hoạt trong tương lai.

12.5. Lắp đặt, đào tạo vận hành và chuyển giao công nghệ

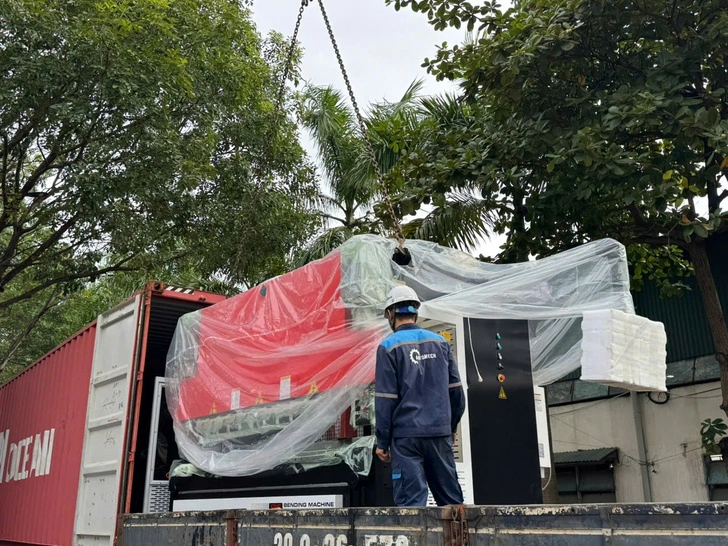

Automech cam kết đồng hành cùng khách hàng trong suốt quá trình triển khai dự án. Đội ngũ kỹ sư ứng dụng của chúng tôi trực tiếp đảm nhiệm công tác vận chuyển, lắp đặt chuẩn xác, hiệu chuẩn độ phẳng và cài đặt máy tại nhà xưởng của khách hàng.

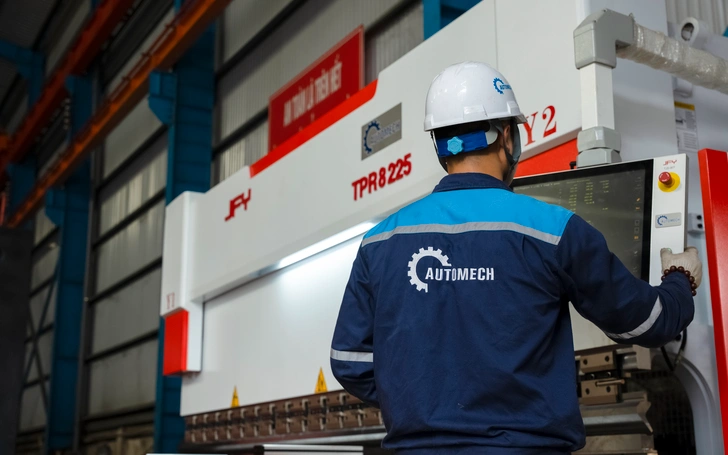

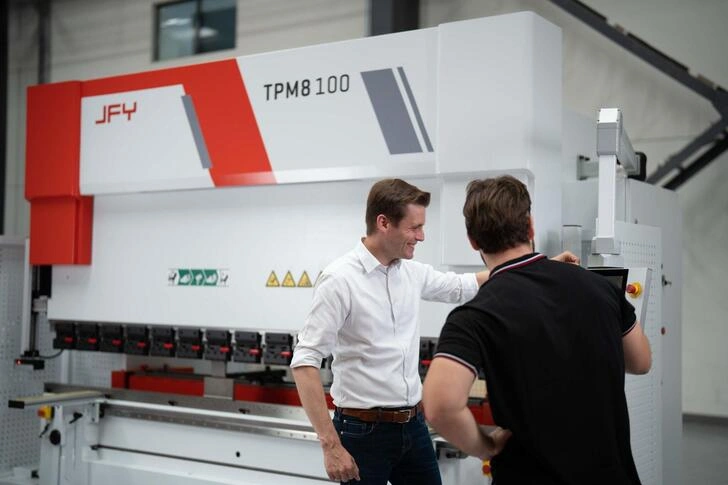

Chúng tôi tổ chức các khóa đào tạo bài bản từ lý thuyết đến thực hành trực tiếp cho các kỹ thuật viên của nhà máy, bao gồm: kỹ năng vận hành máy, lập trình 3D trên bộ điều khiển CNC, sử dụng phần mềm CAM và quy trình bảo dưỡng an toàn. Automech chỉ bàn giao dự án khi nhân sự của khách hàng đã làm chủ hoàn toàn công nghệ.

12.6. Dịch vụ bảo trì, bảo dưỡng và hỗ trợ kỹ thuật

Automech xây dựng hệ thống dịch vụ sau bán hàng chuyên nghiệp với kho phụ tùng linh kiện thay thế chính hãng luôn sẵn có tại Hà Nội và các chi nhánh. Chúng tôi cung cấp chính sách bảo hành dài hạn và các gói bảo trì định kỳ giúp thiết bị của khách hàng luôn duy trì trạng thái hoạt động hoàn hảo nhất.

Kênh hỗ trợ kỹ thuật 24/7 của Automech luôn sẵn sàng tiếp nhận và giải quyết mọi thắc mắc của khách hàng. Trong trường hợp phát sinh sự cố phần cứng, đội ngũ kỹ sư bảo hành của Automech sẽ có mặt trực tiếp tại nhà xưởng trong thời gian nhanh nhất để khắc phục, đảm bảo dây chuyền sản xuất của khách hàng không bị gián đoạn.

13. Câu hỏi thường gặp máy chấn tự động

13.1. Máy chấn tự động là gì?

Máy chấn tự động là thiết bị gia công kim loại tấm sử dụng hệ thống điều khiển số CNC thông minh kết hợp với công nghệ truyền động servo và các cơ cấu tự động hóa (như robot gắp phôi, bộ đo góc laser, hệ thống thay cối tự động). Thiết bị tự động tính toán lực ép, căn chỉnh cữ chặn và thực hiện chu trình uốn kim loại chính xác mà không cần sức người thao tác trực tiếp.

13.2. Máy chấn CNC tự động khác gì máy CNC thông thường?

Máy chấn CNC thông thường chỉ tự động hóa chuyển động của cữ chặn và cối trượt, trong khi việc nạp phôi, giữ phôi và lật phôi vẫn do công nhân đứng máy thao tác tay. Máy chấn CNC tự động hóa hoàn toàn cả quy trình xử lý phôi nhờ kết hợp với robot hoặc cánh tay gắp tự động, giúp vận hành liên tục 24/7 với năng suất cao hơn và độ an toàn tuyệt đối.

13.3. Máy chấn tự động có cần người vận hành không?

Máy chấn tự động không cần công nhân đứng thao tác giữ phôi trực tiếp cho từng lần chấn. Tuy nhiên, hệ thống vẫn cần một kỹ thuật viên quản lý để thực hiện các nhiệm vụ như: tải file thiết kế 3D vào máy, kiểm tra chương trình lập trình, giám sát vận hành chung và quản lý nạp/xếp nguyên vật liệu đầu vào đầu ra cho dây chuyền.

13.4. Khi nào nên tích hợp robot gắp phôi?

Doanh nghiệp nên tích hợp robot gắp phôi khi có các đơn hàng sản xuất hàng loạt với số lượng lớn, phôi kim loại có kích thước khổ lớn hoặc khối lượng nặng khó nâng đỡ bằng tay, hoặc khi nhà máy muốn vận hành sản xuất ca đêm tự động nhằm giảm thiểu tối đa chi phí nhân công trực tiếp.

13.5. Máy chấn CNC tự động phù hợp với ngành nào?

Máy chấn CNC tự động ứng dụng vô cùng rộng rãi trong các ngành công nghiệp chế tạo hiện đại như: sản xuất vỏ tủ điện, thang máng cáp, vỏ máy công nghiệp, thiết bị điện – điện tử, nội thất kim loại, linh kiện ô tô xe máy, thiết bị y tế và các nhà máy gia công cơ khí chính xác.

13.6. Automech có cung cấp giải pháp máy chấn tự động theo yêu cầu không?

Có, Automech chuyên cung cấp các giải pháp máy chấn CNC tự động và hệ thống Robot Bending Cell được thiết kế “may đo” hoàn toàn theo yêu cầu kỹ thuật, mặt bằng nhà xưởng và ngân sách cụ thể của từng khách hàng, đảm bảo mang lại hiệu quả đầu tư tối ưu nhất.

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: Số 285 đường Phúc Lợi, P. Phúc Lợi, TP. Hà Nội

Chi Nhánh Đà Nẵng: Số 20 đường Nguyễn Sinh Sắc, P. Hoà Khánh, TP. Đà Nẵng

Chi Nhánh HCM: Số 84 đường 10 KĐT Vạn Phúc, P. Hiệp Bình, TP. Hồ Chí Minh

Đường dây nóng: 0396 886 852

Website: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
