Máy chấn tôn bằng tay là thiết bị không thể thiếu trong các xưởng gia công kim loại tấm quy mô nhỏ, nơi yêu cầu tính linh hoạt, thao tác đơn giản và chi phí đầu tư thấp. Với cơ chế hoạt động thủ công hoàn toàn không cần điện, máy giúp người dùng dễ dàng uốn gập tôn mỏng theo góc mong muốn, phù hợp với nhiều ứng dụng như làm hộp điện, máng cáp, tủ sắt, khung kim loại… Trong bài viết này, chúng tôi sẽ cùng bạn tìm hiểu chi tiết về khái niệm, cấu tạo, nguyên lý hoạt động, ứng dụng thực tế cũng như báo giá và địa chỉ mua máy chấn tôn bằng tay uy tín nhất hiện nay.

1. Máy chấn tôn bằng tay là gì?

Máy chấn tôn bằng tay là thiết bị cơ khí dùng để uốn, gấp, tạo góc cho các tấm kim loại mỏng (tôn, thép, inox…) bằng phương pháp thủ công thông qua thao tác cơ học bằng lực tay người, không sử dụng nguồn điện hay thủy lực hỗ trợ. Máy hoạt động nhờ vào lực đòn bẩy mà người vận hành tác động lên tay gạt (tay đòn), truyền lực cơ học để ép tấm tôn vào khuôn và tạo ra các góc chấn theo yêu cầu.

Đây là dòng máy cơ bản và truyền thống nhất trong các loại máy chấn, loại máy này thường được sử dụng phổ biến trong các xưởng sản xuất nhỏ, hộ gia công cơ khí hoặc ngành sản xuất có quy mô vừa và nhỏ nhờ thiết kế đơn giản, dễ sử dụng và giá thành hợp lý. Máy chấn tôn bằng tay phù hợp với các công việc gia công không yêu cầu năng suất cao nhưng vẫn đảm bảo độ chính xác và tính linh hoạt trong thao tác.

Đặc điểm nổi bật của máy chấn tôn bằng tay:

• Không sử dụng điện hay thủy lực, vận hành hoàn toàn bằng tay.
• Thiết kế gọn nhẹ, phù hợp cho xưởng nhỏ, di chuyển linh hoạt.
• Chi phí đầu tư thấp, bảo trì đơn giản, ít hư hỏng.
• Phù hợp với các tấm kim loại mỏng, chiều dài ngắn.
• Có thể điều chỉnh góc chấn linh hoạt theo nhu cầu sản xuất.

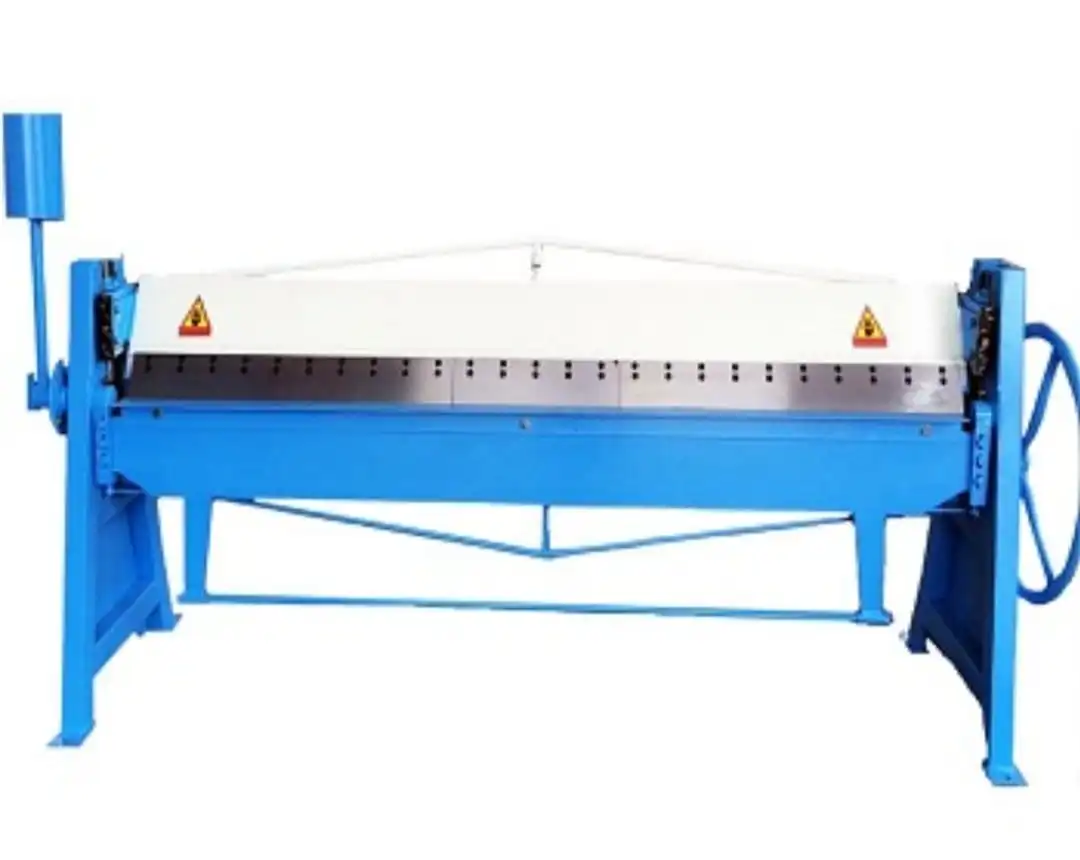

Máy chấn tôn bằng tay – Phương pháp chấn đơn giản

2. Cấu tạo và nguyên lý hoạt động của máy chấn tôn bằng tay

2.1. Cấu tạo của máy chấn tôn bằng tay

Máy chấn tôn bằng tay có thiết kế cơ khí đơn giản nhưng chắc chắn, bao gồm các bộ phận chính sau:

2.1.1. Thân máy (Khung máy)

• Là kết cấu chịu lực chính, thường được làm từ thép đúc nguyên khối hoặc thép hàn tổ hợp.
• Đảm bảo độ cứng vững, không bị biến dạng trong quá trình vận hành.
• Là nơi gắn kết các chi tiết còn lại như dao chấn, bàn chấn, cần gạt…

2.1.2. Dao chấn (Chày trên)

• Là bộ phận di chuyển lên xuống để ép tấm kim loại vào khuôn chấn.
• Làm từ thép chịu lực hoặc thép hợp kim tôi cứng, có khả năng chống mài mòn cao.
• Có thể thay đổi hình dạng tùy vào yêu cầu góc chấn hoặc biên dạng uốn.

2.1.3. Bàn chấn (Cối dưới)

• Bề mặt phẳng, là nơi đặt tấm tôn khi chấn.
• Tích hợp rãnh khuôn để tấm kim loại được ép vào theo hình dạng dao chấn phía trên.
• Cối và chày kết hợp tạo nên góc chấn chính xác.

2.1.4. Tay đòn (Cần gạt chấn)

• Là bộ phận vận hành chính của máy – người sử dụng dùng tay kéo cần này để tạo lực ép.
• Cần gạt có chiều dài vừa đủ để tạo lực đòn bẩy, giảm sức người khi thao tác.
  Một số dòng máy có 2 tay đòn đối xứng để chấn đều lực.

2.1.5. Cơ cấu kẹp phôi (Thanh giữ tôn)

• Dùng để giữ chặt tấm kim loại trong suốt quá trình chấn, đảm bảo không bị trượt.
• Có thể là cần xiết cơ khí hoặc chốt ép thủ công, điều chỉnh tùy theo độ dày vật liệu.

2.1.6. Thanh điều chỉnh góc chấn (nếu có)

• Cho phép người vận hành tùy chỉnh góc chấn chính xác theo mong muốn (thường 30° – 120°).

• Một số dòng máy cao cấp có thang đo góc tích hợp giúp thao tác chính xác hơn.

2.1.7. Chân đế hoặc bàn máy

• Nâng đỡ toàn bộ kết cấu máy.
• Có thể là chân cố định hoặc bánh xe di động giúp di chuyển linh hoạt trong xưởng.

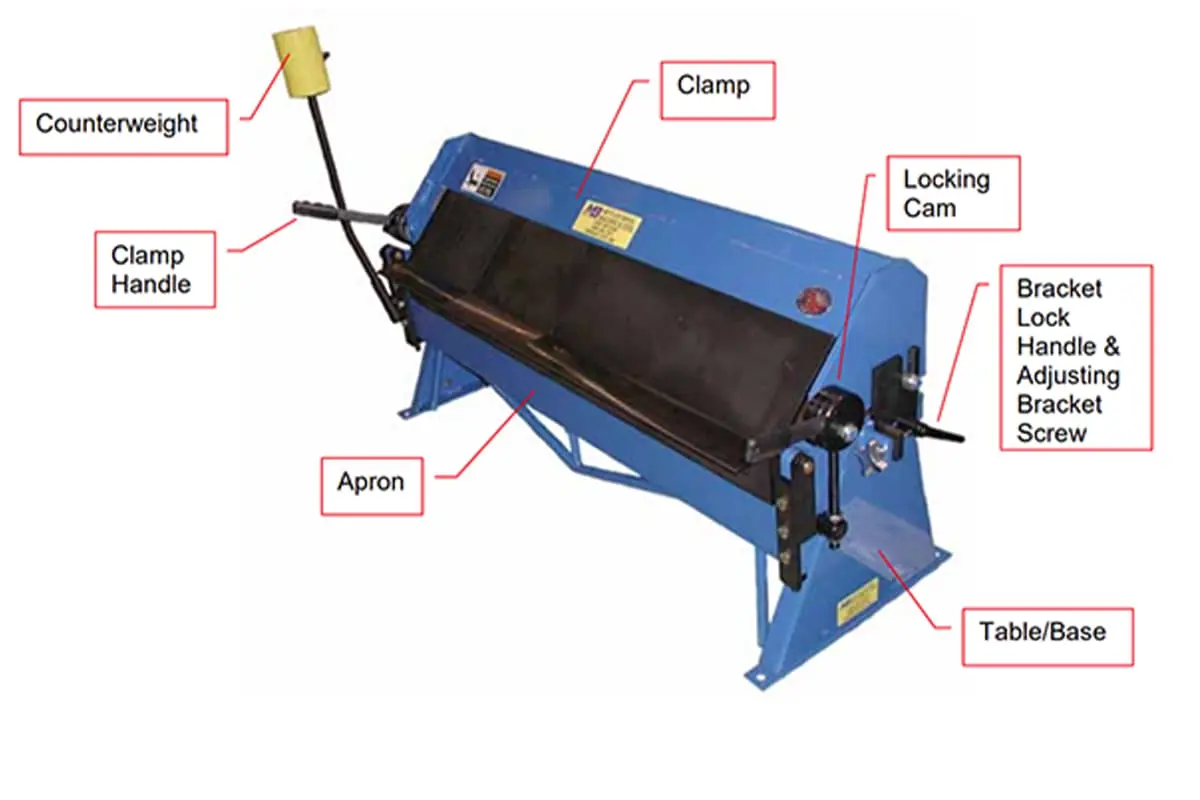

Cấu tạo cơ bản của máy chấn tôn bằng tay

2.2. Nguyên lý hoạt động máy chấn tôn bằng tay

Máy chấn tôn bằng tay hoạt động theo nguyên lý đòn bẩy cơ học, sử dụng lực tay người để tạo ra lực ép từ dao chấn xuống tấm kim loại, khiến kim loại bị uốn theo hình dạng khuôn. Quá trình không sử dụng điện hay thủy lực mà hoàn toàn dựa vào sức người.

Quy trình hoạt động cụ thể gồm các bước sau:

2.2.1. Chuẩn bị và đặt phôi

• Tấm tôn hoặc kim loại mỏng được đo kích thước và đánh dấu sẵn vị trí cần chấn.
• Người vận hành đặt tấm kim loại lên bàn chấn, đúng vị trí giữa chày và cối.
• Điều chỉnh vị trí sao cho đường cần chấn thẳng hàng với khe khuôn bên dưới.

2.2.2. Kẹp chặt phôi

• Sử dụng thanh giữ hoặc cơ cấu kẹp để cố định tấm kim loại trên mặt bàn chấn.
• Đảm bảo phôi không xê dịch trong quá trình tạo hình, giúp chấn đúng góc và an toàn.

2.2.3. Thực hiện thao tác chấn

• Người vận hành dùng tay kéo hoặc đẩy cần gạt (tay đòn) từ trên xuống.
• Lực tác động từ cần gạt sẽ đẩy dao chấn (chày trên) di chuyển xuống dưới theo phương thẳng đứng.
• Khi dao chấn ép tấm kim loại vào cối (khuôn dưới), tấm tôn bị biến dạng dẻo tại vị trí tiếp xúc và bị uốn cong theo góc mong muốn (thường từ 30° đến 120° tùy thiết kế).

2.2.4. Kết thúc quá trình

• Sau khi đạt đến góc chấn mong muốn, người dùng nhả tay đòn, dao chấn trở về vị trí ban đầu.
• Tháo kẹp và lấy phôi ra, kiểm tra độ chính xác của sản phẩm sau chấn.

Cơ chế lực trong máy chấn tay:

• Lực tạo ra hoàn toàn dựa vào đòn bẩy cơ học: tay đòn càng dài, người thao tác càng nhẹ.
• Với các máy nhỏ, lực tác động bằng tay đủ để uốn được tôn mỏng (0.3 – 1.5mm).
• Đối với tấm kim loại dày hơn, cần người vận hành có kỹ thuật phối hợp lực đều tay và đúng điểm tựa để không gây biến dạng ngoài ý muốn.

Lưu ý trong vận hành:

• Không nên chấn các tấm quá dày so với khả năng máy  dễ làm gãy dao hoặc cong thân máy.
• Cần canh chỉnh dao chấn và bàn chấn thẳng hàng trước mỗi thao tác.
• Thường xuyên kiểm tra độ mòn của dao chấn và bôi trơn bản lề, tay đòn để đảm bảo hiệu suất.

Quy trình thao tác máy chấn tôn bằng tay

???? Xem thêm: Đầu Tư Máy Chấn Tôn Cũ Giá Rẻ: Phân Tích Kỹ Thuật & Lợi Ích Tài Chính

3. Các loại máy chấn tôn bằng tay phổ biến

3.1. Máy chấn tôn bằng tay dạng gập mép (manual folding machine)

• Là loại máy phổ biến nhất, dùng để gập mép tấm kim loại theo các góc cố định như 90°, 120°…
• Phù hợp để tạo hình cho các sản phẩm như máng cáp, nắp tủ điện, khung hộp…
• Có thể chấn một chiều hoặc hai chiều tùy cấu trúc máy.
  Cấu tạo đơn giản, vận hành dễ, giá thành thấp.

Ứng dụng: Xưởng cơ khí nhỏ, gia công tôn dân dụng, đào tạo nghề.

Máy chấn tôn dạng gấp mép dễ sử dụng

3.2. Máy chấn tôn tay quay tròn (manual roll bending machine)

• Thiết kế với 3 trục lô cuốn, dùng để cuộn tròn tấm kim loại thay vì chấn theo góc.
• Hoạt động bằng tay quay – người dùng điều chỉnh trục giữa để thay đổi bán kính cuộn.
• Thường dùng cho gia công ống tròn, ống gió, máng tròn, thùng tròn bằng tôn mỏng.

Ứng dụng: Ngành HVAC, sản xuất thùng, ống, chi tiết uốn cong lớn.

3.3. Máy chấn tay để bàn mini

• Phù hợp với các chi tiết mỏng, nhỏ, công việc thủ công.
• Dễ di chuyển, thích hợp cho thợ điện, cơ khí dân dụng hoặc DIY.

Ứng dụng: Sửa chữa nhỏ, làm mô hình, chi tiết kim loại nhẹ.

3.4. Máy chấn tôn bằng tay đa năng (kết hợp cắt – chấn – dập lỗ)

• Tích hợp nhiều chức năng trong một máy như cắt tôn, chấn góc, dập lỗ…
• Vận hành bằng cơ hoặc có bổ trợ lò xo, trục quay để thao tác nhẹ hơn.
• Thường dùng cho các xưởng vừa và nhỏ có nhu cầu đa dụng.

Ứng dụng: Gia công chi tiết kim loại tổng hợp trong sản xuất nhỏ lẻ.

Máy chấn tôn bằng tay đa năng

4. Ưu nhược điểm của máy chấn tôn bằng tay

4.1. Ưu điểm

Ưu điểm nổi bật của máy chấn tôn bằng tay

• Chi phí đầu tư thấp: Giải pháp tiết kiệm cho xưởng cơ khí nhỏ, hộ sản xuất cá thể.
• Không cần điện – tiết kiệm năng lượng: Vận hành hoàn toàn bằng tay, phù hợp ở mọi không gian làm việc.
• Thiết kế đơn giản – dễ sử dụng: Thao tác dễ dàng, không yêu cầu kỹ thuật cao, phù hợp cả với người mới học nghề.
• Chấn đa dạng góc độ: Dễ dàng điều chỉnh góc chấn linh hoạt theo nhu cầu thực tế.
• Bền bỉ – ít hỏng vặt: Cấu tạo cơ khí chắc chắn, bảo trì đơn giản, tuổi thọ cao.
• Kích thước nhỏ gọn – di chuyển thuận tiện: Dễ bố trí trong xưởng, có thể mang đi công trình.
• Phù hợp với nhiều ứng dụng: Từ sản xuất hộp điện, máng cáp đến chi tiết cơ khí dân dụng.

4.2. Nhược điểm

Mặc dù có nhiều ưu điểm về giá thành và sự đơn giản trong vận hành, máy chấn tôn bằng tay vẫn tồn tại một số nhược điểm nhất định. Trước hết, do hoạt động hoàn toàn bằng lực tay, loại máy này phụ thuộc nhiều vào sức người, gây mệt mỏi nếu thao tác liên tục với số lượng lớn. Khả năng chấn bị giới hạn về độ dày và chiều dài của tấm kim loại, thường chỉ phù hợp với các tấm mỏng (dưới 1.5–2mm) và kích thước nhỏ. Ngoài ra, vì không có hệ thống hỗ trợ căn chỉnh tự động, độ chính xác phụ thuộc vào kỹ thuật người vận hành, dễ gây sai lệch nếu thao tác không đều tay hoặc không cố định phôi đúng cách. Cuối cùng, hiệu suất làm việc thấp, không phù hợp với các dây chuyền sản xuất lớn hoặc yêu cầu tốc độ cao như các loại máy chấn thủy lực hoặc máy chấn CNC hiện đại.

Máy chấn bằng tay không đảm bảo được độ chính xác cao

5. Ứng dụng của máy chấn tôn bằng tay

5.1. Gia công cơ khí dân dụng

• Dùng để chấn gấp mép tôn, tạo góc, gập hộp cho các chi tiết đơn giản.
• Phù hợp với các xưởng nhỏ, hộ gia công chuyên sản xuất lẻ hoặc theo đơn đặt hàng.

5.2. Sản xuất tủ điện, máng cáp, ống gió

• Dùng để gập tấm tôn thành hộp, khung, nắp hoặc chi tiết bo góc, thường thấy trong ngành điện công nghiệp và HVAC.
• Kết hợp với máy cắt và dập để hoàn thiện sản phẩm kim loại mỏng.

5.3. Chế tạo và sửa chữa nội thất kim loại

• Ứng dụng trong việc tạo khung bàn ghế, tủ sắt, hộp đèn, khay đựng…
• Phù hợp cho các xưởng sản xuất nội thất kim loại quy mô nhỏ và thủ công.

5.4. Ngành thủ công kim loại

• Thường được sử dụng bởi người làm mô hình, thợ thủ công, kỹ sư DIY để chế tạo các chi tiết nhỏ.
• Loại mini có thể đặt trên bàn làm việc cá nhân hoặc trong garage.

5.5. Đào tạo nghề cơ khí

• Là thiết bị lý tưởng trong các trường dạy nghề, trung tâm đào tạo kỹ thuật vì dễ học, an toàn, chi phí thấp.
• Giúp học viên nắm vững thao tác chấn cơ bản trước khi tiếp cận máy CNC hoặc máy thủy lực.

 Tổng kết:

Máy chấn tôn bằng tay là thiết bị không thể thiếu trong các xưởng cơ khí nhỏ, sản xuất hộ gia đình, và môi trường học tập, nơi yêu cầu cao về tính linh hoạt, chi phí hợp lý và thao tác thủ công. Dù không phù hợp với sản xuất hàng loạt, nhưng máy vẫn đảm bảo hiệu quả và độ chính xác nhất định trong các ứng dụng đơn giản đến trung bình.

Máy chấn tôn bằng tay trong lĩnh vực gia công tấm mỏng

???? Xem thêm: Máy Chấn Tôn Tự Chế: Tiết Kiệm, Nhưng Rủi Ro?

6. Lưu ý khi mua máy chấn tôn bằng tay để phù hợp với nhu cầu sản xuất

Khi lựa chọn máy chấn tôn bằng tay, người dùng cần cân nhắc kỹ một số yếu tố quan trọng để đảm bảo thiết bị phù hợp với nhu cầu sản xuất, tránh lãng phí chi phí hoặc gặp khó khăn trong quá trình sử dụng. Dưới đây là những lưu ý cần thiết:

6.1. Xác định rõ nhu cầu sử dụng

Bạn cần chấn loại tôn nào (tôn mỏng, thép, inox…)?

Độ dày và kích thước tấm tôn thường chấn là bao nhiêu?

Sản phẩm cần chấn là góc đơn, hộp khép kín, hay dạng cuộn tròn?

Những thông tin này giúp bạn chọn đúng loại máy: dạng gập mép, máy chấn hộp hay máy chấn tay cuốn tròn.

6.2. Chọn chiều dài bàn chấn phù hợp

Tùy vào chiều dài tấm kim loại bạn thường xử lý, hãy chọn máy có bàn chấn dài từ 600mm – 2000mm trở lên.

Không nên chọn máy quá ngắn nếu thường xuyên chấn tấm lớn dễ cong mép, mất đều góc.

6.3. Lưu ý khả năng chấn theo độ dày vật liệu

Mỗi máy chấn tay có giới hạn độ dày chấn riêng (thường 0.5 – 1.5mm).

Nếu bạn cần chấn vật liệu dày hơn, nên chọn máy có kết cấu khung chắc chắn, tay đòn dài hơn để tăng lực ép.

6.4. Cân nhắc tính linh hoạt và dễ vận hành

Nên chọn máy có thể điều chỉnh góc chấn dễ dàng, tích hợp thước đo hoặc góc căn chỉnh.

Với sản phẩm có nhiều mép gập, nên chọn máy chấn hộp có dao tháo rời.

6.5. Kiểm tra chất lượng vật liệu và kết cấu máy

Khung máy nên làm bằng thép nguyên khối hoặc thép dày, tránh rung lắc khi chấn.

Các chi tiết như dao chấn, bản lề, cơ cấu kẹp phải chắc chắn và hoạt động mượt mà.

6.6. Lựa chọn nhà cung cấp uy tín

Nên mua từ đơn vị có bảo hành, hỗ trợ kỹ thuật, cung cấp linh kiện thay thế.

Ưu tiên nơi cho phép kiểm tra máy thực tế trước khi mua, đảm bảo đúng yêu cầu kỹ thuật.

Lựa chọn nhà cung cấp máy chấn bằng tay phù hợp

7. Báo giá máy chấn tôn bằng tay mới nhất 2025

Lưu ý khi chọn máy phù hợp:

1. Chiều dài bàn chấn: Chọn theo kích thước tấm thường gia công (600–1.250 mm).
2. Khả năng chịu lực: Máy càng dài, độ dày tấm dùng càng lớn, nhưng giá cũng tăng.
3. Nhu cầu sử dụng: Xưởng nhỏ gia công đơn giản nên chọn loại phổ thông giá rẻ; các môi trường chuyên nghiệp nên đầu tư dụng cụ nhập khẩu (KAKA).
4. Chi phí giao hàng và hải quan: Với máy quốc tế, cần tính thêm vận chuyển và thuế nhập khẩu.

8. Địa chỉ mua máy chấn tôn bằng tay uy tín hiện nay

Dưới đây là phần giới thiệu một vài địa chỉ mua máy chấn tôn bằng tay uy tín hiện nay tại Việt Nam, được tổng hợp từ các đơn vị phân phối thiết bị cơ khí có tiếng, phù hợp với cá nhân, xưởng cơ khí nhỏ hoặc trung tâm đào tạo:

1. Automech – Đơn vị chuyên cung cấp máy chấn hàng đầu

• Địa chỉ: Số 3, Đường số 3, KCN Tân Tạo, Quận Bình Tân, TP.HCM
• Website: automech.com.vn
• Giới thiệu: Automech là công ty chuyên phân phối các loại máy chấn tôn từ cơ bản đến CNC, bao gồm cả máy chấn tôn bằng tay với nhiều kích cỡ khác nhau. Đơn vị có hệ thống hỗ trợ kỹ thuật chuyên nghiệp, tư vấn giải pháp sản xuất phù hợp và giao hàng toàn quốc.

Automech – Đơn vị cung cấp máy chấn uy tín, chất lượng

2. DBK Việt Nam – Chuyên thiết bị cơ khí giá tốt

• Địa chỉ: Có văn phòng tại TP.HCM, Hà Nội và phân phối toàn quốc
• Giới thiệu: DBK Việt Nam cung cấp đa dạng dòng máy chấn tôn bằng tay với mức giá cạnh tranh, phù hợp cho xưởng nhỏ và hộ gia công. Ngoài máy chấn, đơn vị còn cung cấp máy cắt, máy lốc, máy dập… cùng chính sách bảo hành rõ ràng.

3. Viettool Vietnam – Thiết bị cơ khí & dụng cụ chính xác

• Địa chỉ: Quận Tân Phú, TP.HCM | Có giao hàng toàn quốc
• Giới thiệu: Viettool chuyên cung cấp thiết bị cơ khí, trong đó có máy chấn tôn tay, máy chấn hộp và máy cuộn tôn mini. Đơn vị hỗ trợ tư vấn kỹ thuật và giao hàng nhanh chóng, phù hợp với các khách hàng cần mua lẻ hoặc theo đơn hàng nhỏ.

4. Công ty TNHH Cơ khí Vĩnh Phát

• Địa chỉ: 168/31 Đường D2, P.25, Bình Thạnh, TP.HCM
• Giới thiệu: Là địa chỉ uy tín chuyên cung cấp máy móc cơ khí gia công tôn: máy cắt, máy lốc, máy chấn tay và máy tiện cơ. Giá thành cạnh tranh, hàng có sẵn, hỗ trợ vận chuyển và hướng dẫn sử dụng tận nơi.

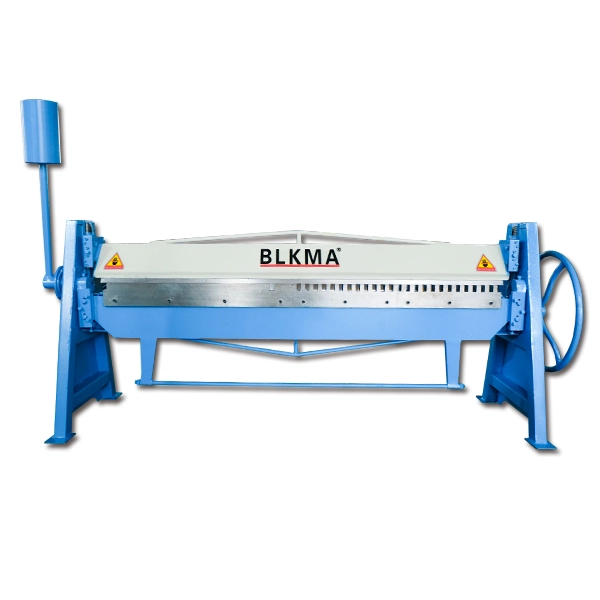

Lựa chọn nhà cung cấp máy chấn tôn bằng tay uy tín chất lượng
