Máy Chấn Sắt Thủy Lực – Giải Pháp Gia Công Chính Xác Cao

Máy chấn sắt thủy lực là thiết bị công nghiệp chuyên dụng, sử dụng hệ thống thủy lực để tạo lực ép lớn nhằm uốn cong các tấm kim loại theo hình dạng và góc độ mong muốn, giúp nâng cao độ chính xác, hiệu quả và tiết kiệm thời gian trong quá trình gia công cơ khí.

1. Máy Chấn Sắt Thủy Lực Là Gì?

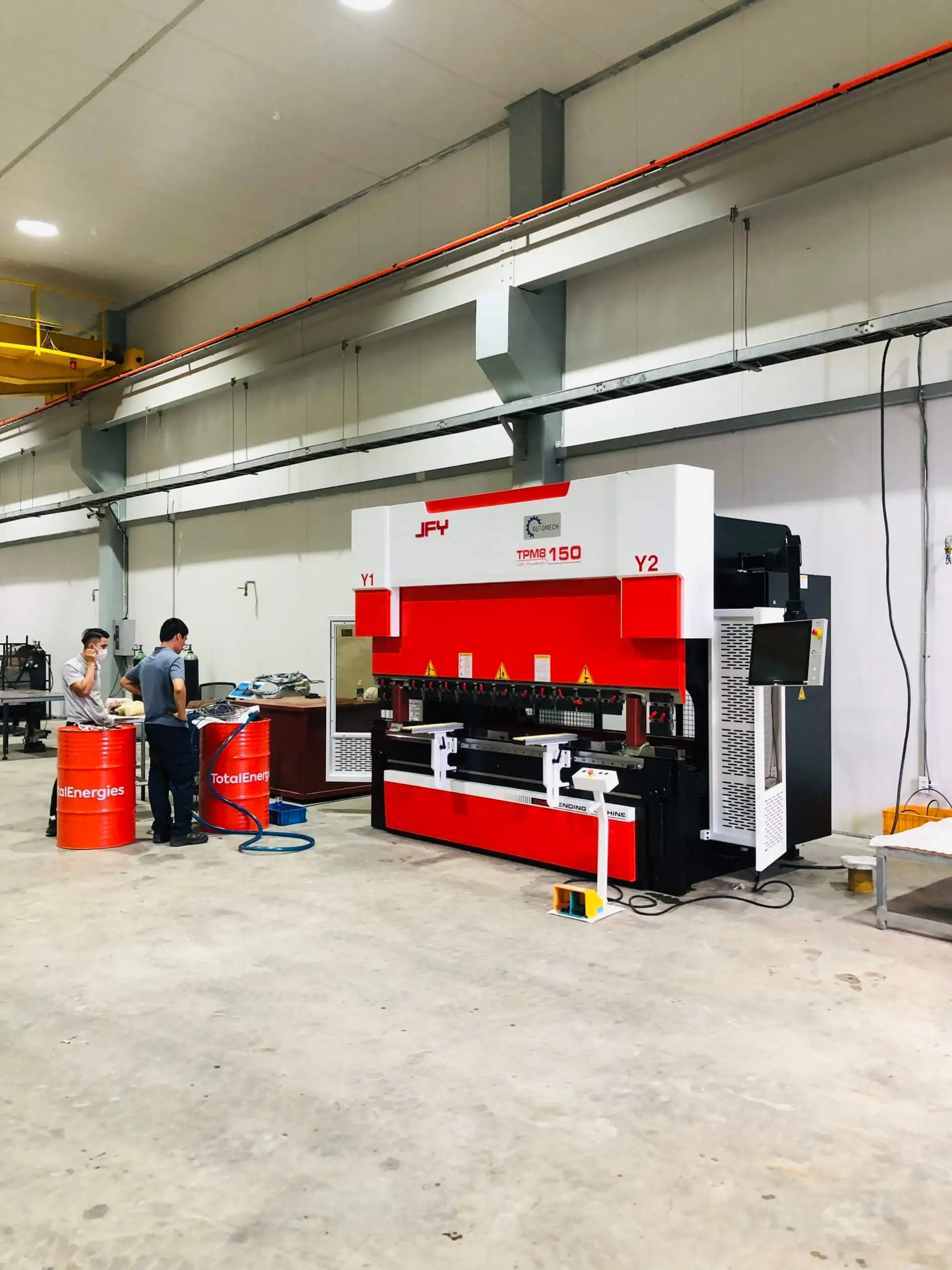

Máy chấn sắt thủy lực sử dụng bộ điều khiển CNC hiện đại

Máy chấn sắt thủy lực là một loại máy gia công kim loại tấm sử dụng lực ép của hệ thống thủy lực để uốn, tạo hình các tấm kim loại theo hình dạng và kích thước mong muốn. Thiết bị này đóng vai trò then chốt trong nhiều ngành công nghiệp, giúp tạo ra các sản phẩm kim loại có độ chính xác cao và năng suất vượt trội so với các phương pháp gia công truyền thống.

1.1. Giới Thiệu Tổng Quan Về Thiết Bị

Máy chấn sắt thủy lực thường bao gồm khung máy vững chắc, hệ thống xi lanh thủy lực mạnh mẽ, bộ phận khuôn chấn (dao chấn và cối chấn), hệ thống điều khiển (bằng tay, CNC hoặc PLC) và các thành phần phụ trợ khác. Nguyên lý hoạt động dựa trên việc bơm dầu thủy lực vào xi lanh, tạo ra áp lực lớn đẩy piston di chuyển, từ đó tác động lực lên khuôn chấn và uốn cong tấm kim loại đặt giữa dao và cối.

So với các loại máy chấn cơ khí, máy chấn thủy lực nổi bật với khả năng tạo ra lực chấn lớn hơn, độ chính xác cao hơn, khả năng điều khiển linh hoạt và an toàn hơn trong quá trình vận hành.

1.2. Vai Trò Trong Ngành Gia Công Kim Loại

Máy chấn sắt thủy lực đóng một vai trò không thể thiếu trong ngành gia công kim loại hiện đại. Chúng được sử dụng rộng rãi để sản xuất các chi tiết kim loại phức tạp cho nhiều lĩnh vực khác nhau như:

• Xây dựng: Sản xuất khung thép, cửa, cổng, vách ngăn kim loại.
• Cơ khí chế tạo: Chế tạo vỏ máy, tủ điện, các bộ phận máy móc.
• Giao thông vận tải: Sản xuất các chi tiết ô tô, xe máy, tàu thuyền.
• Điện tử: Gia công vỏ thiết bị điện tử, tủ điện, vỏ máy.
• Nội thất: Tạo hình các sản phẩm nội thất kim loại như bàn, ghế, kệ.

Nhờ khả năng gia công chính xác và hiệu quả, máy chấn sắt thủy lực giúp các doanh nghiệp nâng cao năng suất, giảm chi phí nhân công và tạo ra các sản phẩm chất lượng cao.

2. Cấu Tạo và Nguyên Lý Hoạt Động Của Máy Chấn Sắt Thủy Lực

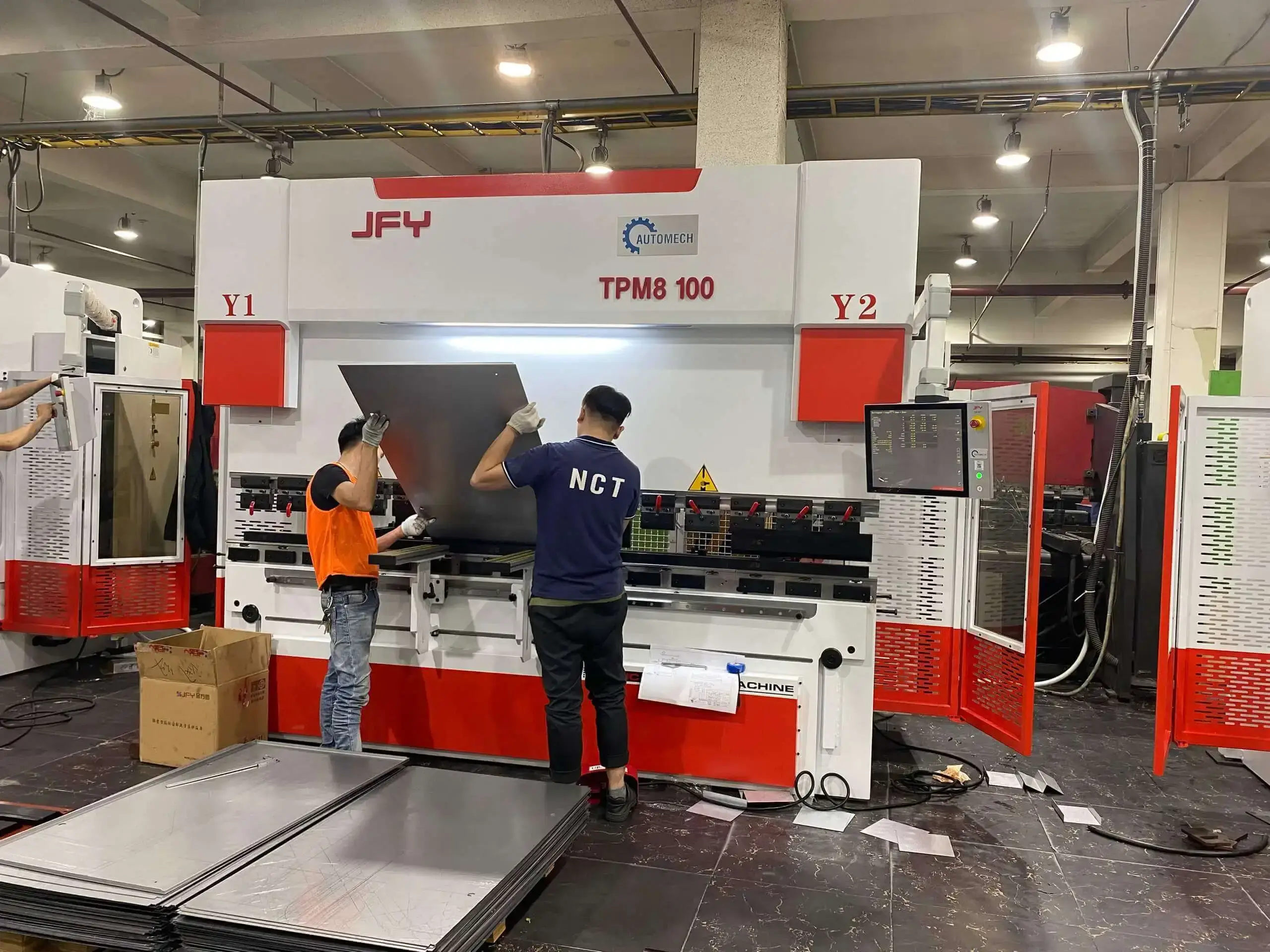

Máy chấn sắt thủy lực ứng dụng vào trong sản xuất

???? Xem thêm: Thanh Lý Máy Chấn Tôn – Máy chấn tôn thủy lực giá tốt

“Máy chấn thủy lực là thiết bị gia công kim loại tấm, hoạt động dựa trên nguyên lý sử dụng hệ thống thủy lực để tạo ra lực ép lớn tác động lên trục trượt (RAM). Lực ép này, thông qua khuôn chấn (dao và cối), được truyền đến vật liệu kim loại, uốn hoặc định hình nó theo hình dạng yêu cầu.”

2.1. Cấu Tạo Máy Chấn Sắt Thủy Lực

Một máy chấn sắt thủy lực điển hình bao gồm các bộ phận chính sau:

• Khung máy: Thường được làm từ thép tấm dày, chịu lực tốt, đảm bảo sự ổn định trong quá trình chấn.
• Hệ thống thủy lực: Bao gồm bơm thủy lực, van điều khiển, xi lanh thủy lực, ống dẫn dầu và thùng dầu. Hệ thống này tạo ra và truyền lực ép cần thiết cho quá trình chấn.
• Trục trượt (Ram): Di chuyển lên xuống dưới tác động của xi lanh thủy lực, mang theo dao chấn.
• Bàn máy: Nơi đặt cối chấn và đỡ tấm kim loại.
• Hệ thống khuôn chấn: Bao gồm dao chấn (punch) và cối chấn (die) với hình dạng phù hợp với sản phẩm cần gia công.
• Hệ thống điều khiển: Có thể là hệ thống điều khiển bằng tay, hệ thống CNC (Computer Numerical Control) hoặc PLC (Programmable Logic Controller), cho phép người vận hành cài đặt các thông số chấn và điều khiển chuyển động của máy.
• Hệ thống an toàn: Bao gồm các cảm biến, rào chắn quang học hoặc cơ học để đảm bảo an toàn cho người vận hành.

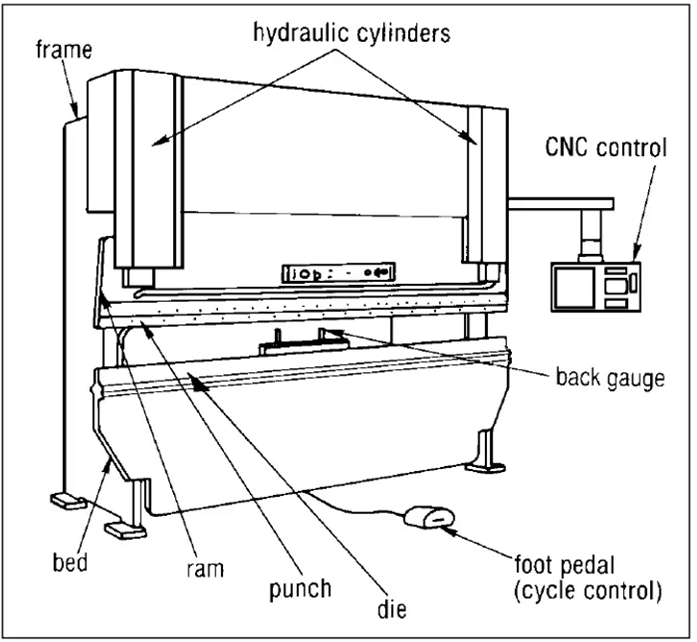

Cấu trúc máy máy chấn sắt thủy lực

2.2. Nguyên Lý Hoạt Động Máy Chấn Sắt Thủy Lực

Nguyên lý hoạt động cơ bản của máy chấn sắt thủy lực như sau:

1. Khởi động hệ thống thủy lực: Bơm thủy lực hút dầu từ thùng chứa và tạo ra áp lực cao.
2. Điều khiển van thủy lực: Người vận hành hoặc hệ thống điều khiển (CNC/PLC) sẽ điều khiển các van thủy lực để dẫn dầu có áp suất đến xi lanh thủy lực.
3. Tạo lực ép: Áp lực dầu tác động lên piston trong xi lanh, tạo ra lực đẩy mạnh mẽ.
4. Di chuyển trục trượt: Lực đẩy từ piston truyền đến trục trượt (ram), làm trục trượt di chuyển xuống phía dưới.
5. Gia công kim loại: Dao chấn gắn trên trục trượt ép tấm kim loại đặt trên cối chấn, uốn cong tấm kim loại theo hình dạng của khuôn.
6. Hoàn thành chu trình: Sau khi đạt được hình dạng mong muốn, van thủy lực được điều khiển để hồi dầu về thùng chứa, trục trượt di chuyển lên vị trí ban đầu, và sản phẩm được lấy ra.

3. Ưu Điểm Nổi Bật Của Máy Chấn Sắt Thủy Lực

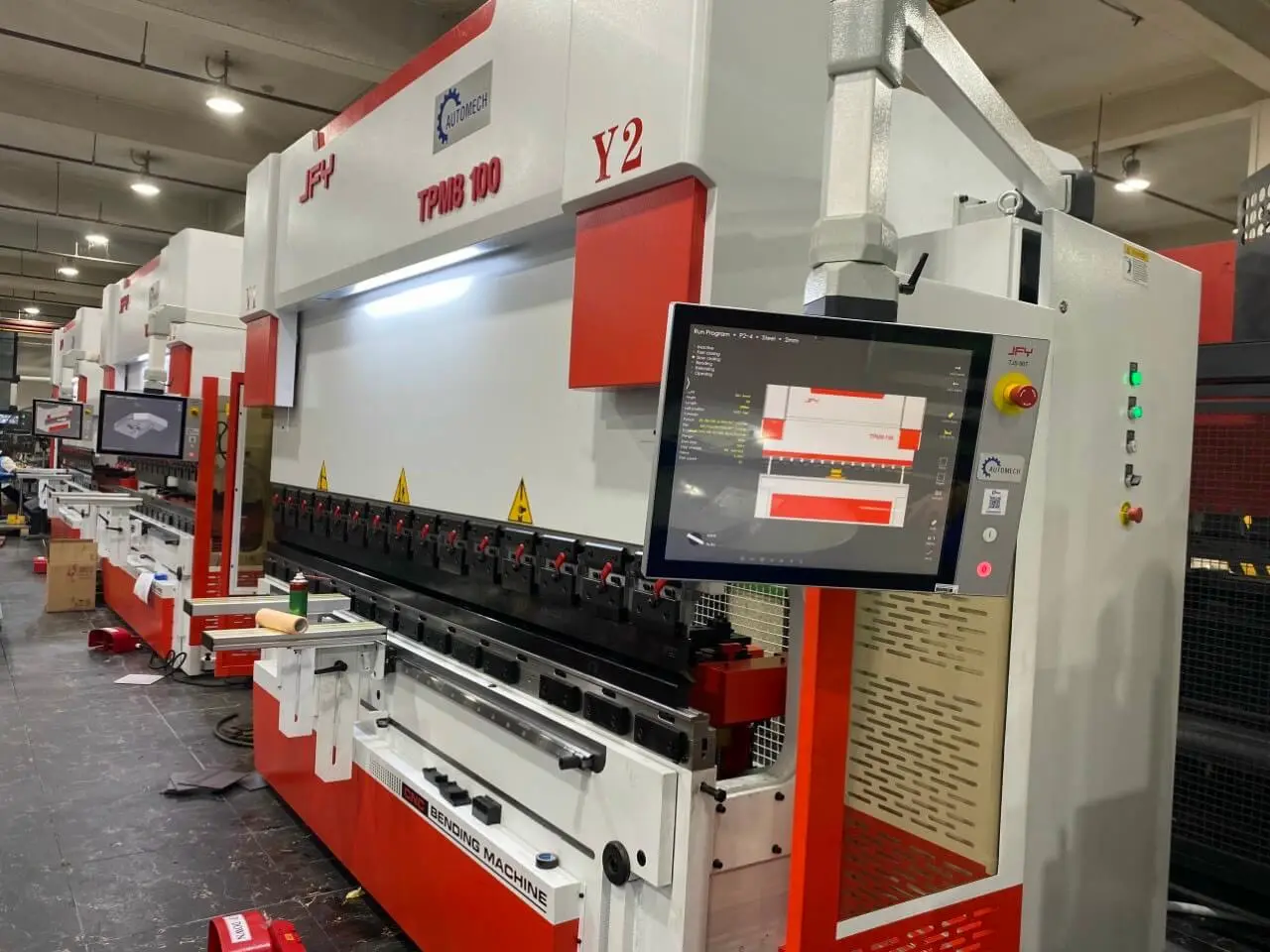

Các dòng máy chấn sắt thủy lực hiện đại với bộ điều khiển thông minh

Máy chấn sắt thủy lực sở hữu nhiều ưu điểm vượt trội, làm cho chúng trở thành lựa chọn hàng đầu trong gia công kim loại tấm:

• Lực chấn lớn: Hệ thống thủy lực tạo ra lực ép rất lớn, cho phép gia công các tấm kim loại dày và cứng.
• Độ chính xác cao: Khả năng điều khiển áp lực và hành trình chính xác giúp tạo ra các sản phẩm có kích thước và hình dạng đồng đều.
• Khả năng điều khiển linh hoạt: Hệ thống điều khiển CNC cho phép lập trình các chu trình chấn phức tạp, tạo ra các sản phẩm có hình dạng đa dạng.
• An toàn khi vận hành: Các hệ thống an toàn hiện đại giúp giảm thiểu rủi ro tai nạn cho người vận hành.
• Năng suất cao: Tốc độ chấn nhanh và khả năng thực hiện các chu trình tự động giúp tăng hiệu quả sản xuất.
• Ít tiếng ồn: So với máy chấn cơ khí, máy chấn thủy lực hoạt động êm ái hơn.
• Tuổi thọ cao và bảo trì dễ dàng: Các bộ phận của máy thường được chế tạo từ vật liệu chất lượng cao, đảm bảo độ bền và dễ dàng bảo dưỡng.

4. Phân Loại Máy Chấn Sắt Thủy Lực Phổ Biến Hiện Nay

Máy chấn sắt thủy lực được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm:

• Theo hệ thống điều khiển:
  • Máy chấn thủy lực điều khiển bằng tay/ NC: Đơn giản, phù hợp cho các công việc gia công đơn giản.
  • Máy chấn thủy lực điều khiển CNC: Hiện đại, có khả năng lập trình và thực hiện các chu trình chấn phức tạp, độ chính xác cao.
• Theo cấu trúc khung:
  • Máy chấn thủy lực khung chữ C: Thiết kế đơn giản, dễ tiếp cận phôi, phù hợp cho các chi tiết nhỏ.
  • Máy chấn thủy lực khung cổng (H-frame): Cấu trúc vững chắc, chịu lực tốt, phù hợp cho các chi tiết lớn và yêu cầu lực chấn cao.
• Theo cơ cấu dẫn động:
  • Máy chấn thủy lực dẫn động cơ khí: Sử dụng động cơ và hệ thống bánh răng để truyền động bơm thủy lực.
  • Máy chấn thủy lực dẫn động servo: Sử dụng động cơ servo để điều khiển bơm thủy lực, mang lại độ chính xác và hiệu suất cao hơn.

Việc hiểu rõ các loại máy chấn sắt thủy lực giúp người dùng lựa chọn được thiết bị phù hợp nhất với nhu cầu sản xuất của mình.

5. Ứng Dụng Thực Tế Của Máy Chấn Sắt Thủy Lực Trong Sản Xuất

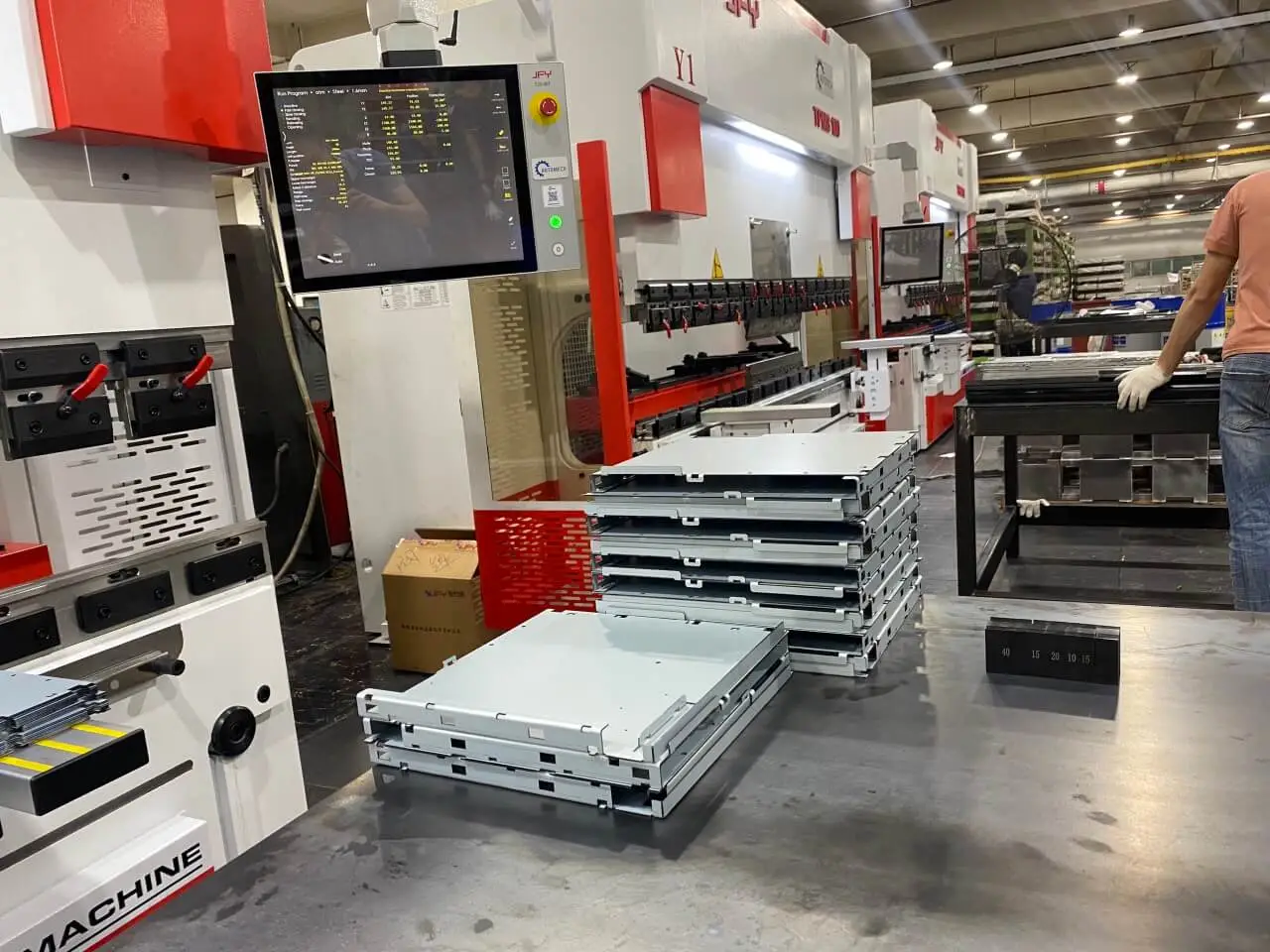

Sản phẩm chấn phức tạp trên máy CNC

??? Xem thêm: Nguyên Lý Máy Chấn Tôn Thủy Lực: Bí Quyết Gia Công Chính Xác

Máy chấn sắt thủy lực được ứng dụng rộng rãi trong nhiều ngành công nghiệp, cụ thể như:

• Ngành sản xuất ô tô, xe máy: Chấn các chi tiết khung xe, vỏ xe, ống xả, các bộ phận kim loại khác.
• Ngành điện tử: Gia công vỏ tủ điện, bảng điều khiển, các linh kiện kim loại.
• Ngành xây dựng: Sản xuất các cấu kiện thép, cửa, cổng, lan can, vách ngăn.
• Ngành cơ khí: Chế tạo các bộ phận máy móc, đồ gá.
• Ngành nội thất: Sản xuất bàn, ghế, kệ kim loại, các chi tiết trang trí.
• Ngành hàng không vũ trụ: Gia công các chi tiết máy bay, tàu vũ trụ (yêu cầu độ chính xác cực cao).
• Ngành đóng tàu: Chấn các tấm vỏ tàu, các cấu kiện kim loại trên tàu.

Những ứng dụng đa dạng này cho thấy tầm quan trọng và tính linh hoạt của máy chấn sắt thủy lực trong sản xuất hiện đại.

6. Kinh Nghiệm Lựa Chọn Máy Chấn Sắt Thủy Lực Phù Hợp

Việc lựa chọn một chiếc máy chấn sắt thủy lực phù hợp là rất quan trọng để đảm bảo hiệu quả sản xuất và tiết kiệm chi phí. Mời bạn cùng tham khảo những kinh nghiệm chọn thiết bị dưới đây:

• Xác định nhu cầu gia công: Bạn cần gia công loại vật liệu gì (độ dày, độ cứng), kích thước sản phẩm tối đa, độ phức tạp của hình dạng cần chấn, số lượng sản phẩm cần sản xuất.
• Lựa chọn lực chấn phù hợp: Tính toán lực chấn cần thiết dựa trên độ dày, chiều dài và độ bền kéo của vật liệu gia công. Nên chọn máy có lực chấn dư một chút để đảm bảo khả năng làm việc.
• Xem xét chiều dài làm việc: Chiều dài bàn máy và hành trình trục trượt phải phù hợp với kích thước sản phẩm lớn nhất bạn cần gia công.
• Chọn hệ thống điều khiển: Nếu bạn cần gia công các chi tiết phức tạp và yêu cầu độ chính xác cao, máy CNC là lựa chọn tốt nhất. Máy điều khiển bằng tay phù hợp cho các công việc đơn giản.
• Đánh giá chất lượng và thương hiệu: Chọn mua máy từ các nhà sản xuất uy tín, có chứng nhận chất lượng và dịch vụ hậu mãi tốt.
• Ngân sách phù hợp: Hãy chọn những máy có ngân sách phù hợp để sản xuất. Vì đôi khi chúng ta cần phải bỏ ra thêm chi phí vận hành thiết bị.
• Tham khảo ý kiến người dùng: Tìm hiểu kinh nghiệm sử dụng của những người đã từng mua và sử dụng các loại máy bạn đang quan tâm.
• Kiểm tra máy trước khi mua: Nếu có thể, hãy đến trực tiếp xem và vận hành thử máy để đảm bảo máy hoạt động tốt và đáp ứng yêu cầu của bạn.

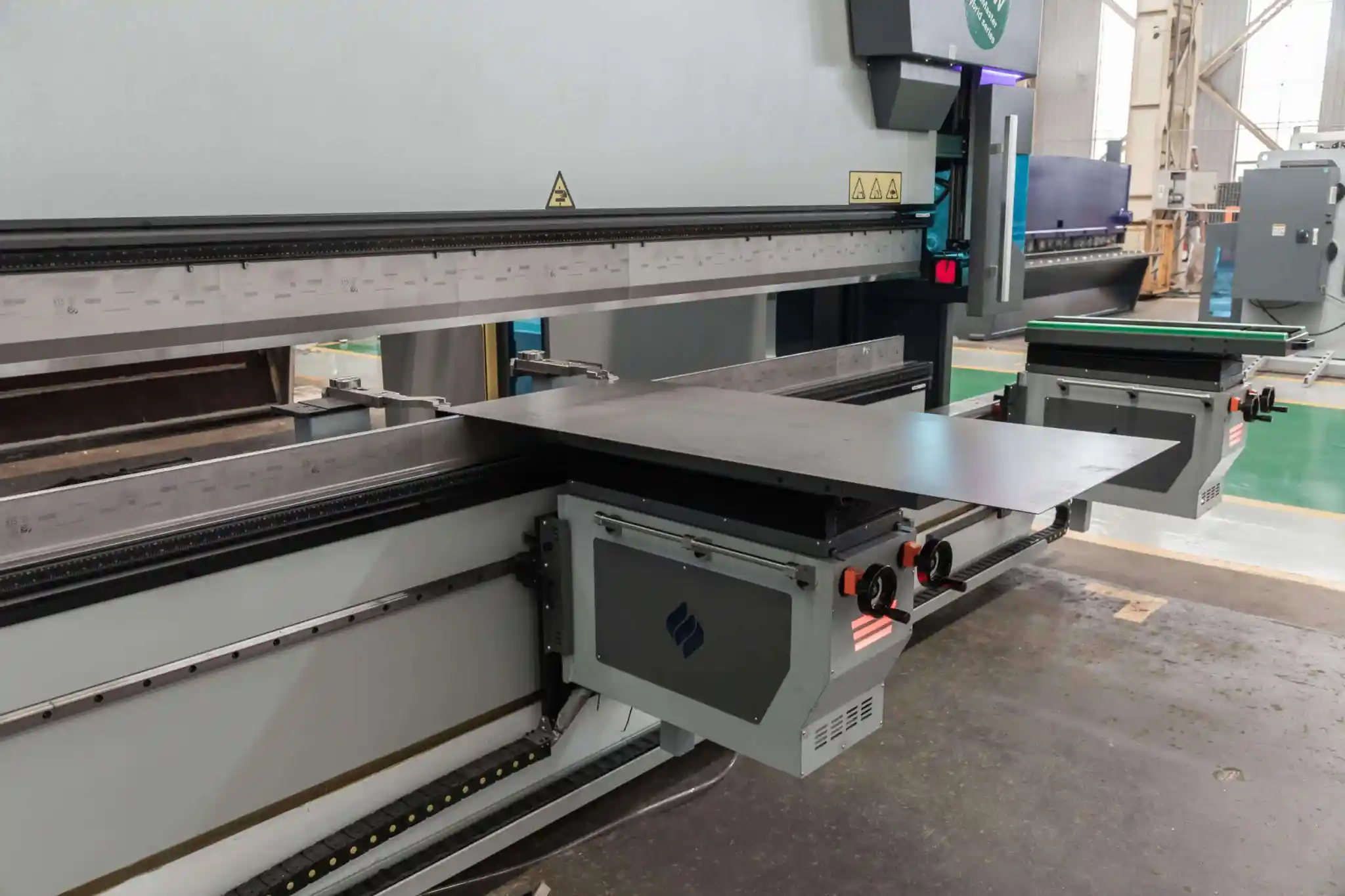

Chọn máy chấn sắt thủy lực phù hợp với sản xuất

7. Báo Giá Máy Chấn Sắt Thủy Lực Mới Nhất

Giá máy chấn sắt thủy lực trên thị trường hiện nay rất đa dạng, phụ thuộc vào nhiều yếu tố như:

• Thương hiệu và xuất xứ: Các thương hiệu nổi tiếng từ châu Âu, Nhật Bản thường có giá cao hơn các thương hiệu từ Trung Quốc hoặc các nước khác.
• Công suất và lực chấn: Máy có lực chấn càng lớn thì giá càng cao.
• Hệ thống điều khiển: Máy CNC có giá cao hơn máy điều khiển bằng tay.
• Kích thước và chiều dài làm việc: Máy có kích thước lớn hơn và chiều dài làm việc dài hơn thường đắt hơn.
• Các tính năng tùy chọn: Các tính năng đặc biệt như hệ thống thay dao nhanh, hệ thống đo góc chấn tự động cũng làm tăng giá thành.

Lưu ý: Để nhận được báo giá chi tiết và cạnh tranh nhất cho các dòng máy chấn sắt thủy lực phù hợp với nhu cầu của bạn, vui lòng liên hệ trực tiếp với chúng tôi qua thông tin liên hệ bên dưới. Chúng tôi sẽ tư vấn và cung cấp báo giá tốt nhất trong thời gian sớm nhất.
