Máy Cắt Ống Thủy Lực Là Gì? Nguyên Lý, Ứng Dụng Và Báo Giá 2025

Cắt ống kim loại trong các ngành công nghiệp (chế tạo, đóng tàu, lắp ráp) đòi hỏi chính xác và tốc độ tuyệt đối. Máy cắt ống thủy lực là giải pháp đột phá, vượt trội hơn phương pháp truyền thống. Sử dụng hệ thống thủy lực mạnh mẽ, máy dễ dàng cắt xuyên qua ống dày mà không gây biến dạng hay ba via, đảm bảo chất lượng sản phẩm cho các bước lắp ráp tiếp theo.

Bài viết này sẽ cung cấp cái nhìn toàn diện về máy cắt ống thủy lực, từ định nghĩa, vai trò cốt lõi trong công nghiệp, cấu tạo chi tiết, nguyên lý hoạt động, ứng dụng thực tế, các dòng máy phổ biến, cho đến báo giá và kinh nghiệm lựa chọn thiết bị phù hợp. Đây là nguồn thông tin hữu ích giúp các doanh nghiệp trong lĩnh vực cơ khí, chế tạo đưa ra quyết định đầu tư thông minh, hiện đại hóa quy trình sản xuất.

Máy cắt ống thủy lực – Thiết bị quan trọng hàng đầu trong ngành gia công cơ khí

1. Tổng quan về máy cắt ống thủy lực

Để hiểu rõ giá trị mà máy cắt ống thủy lực mang lại, cần nắm vững khái niệm và vai trò của nó trong công nghiệp.

1.1. Máy cắt ống thủy lực là gì?

Máy cắt ống thủy lực là thiết bị cơ khí chuyên dụng dùng để cắt các loại ống kim loại (hoặc phi kim loại cứng) bằng cách sử dụng một lực cắt lớn được tạo ra từ hệ thống thủy lực. Thay vì dựa vào sức người hoặc cơ cấu cơ khí đơn thuần, máy cắt ống thủy lực chuyển đổi áp suất của chất lỏng (dầu thủy lực) thành lực cơ học tác động lên lưỡi dao hoặc cơ cấu cắt, giúp quá trình cắt diễn ra mạnh mẽ, êm ái và chính xác.

Máy được thiết kế với nhiều kích cỡ khác nhau, từ các loại máy cắt ống thủy lực cầm tay nhỏ gọn cho đến các hệ thống cố định công nghiệp, có khả năng cắt các ống thép đường kính lớn và độ dày thành ống cao.

1.2. Vai trò trong công nghiệp chế tạo, sửa chữa thủy lực

Máy cắt ống thủy lực đóng vai trò cực kỳ quan trọng trong nhiều ngành:

• Công nghiệp chế tạo: Cắt chính xác các đoạn ống theo kích thước yêu cầu để sản xuất khung xe, phụ tùng máy móc, hệ thống ống dẫn khí/dầu/nước.
• Sản xuất và lắp ráp hệ thống thủy lực: Tạo ra các đoạn ống dẫn dầu thủy lực với đường cắt sạch, vuông góc, đảm bảo sự kín khít và an toàn cho hệ thống áp lực cao.
• Sửa chữa và bảo trì: Cần thiết cho việc thay thế, sửa chữa các đoạn ống bị hỏng trong các công trình đường ống, nhà máy, hoặc các thiết bị cơ giới nặng.
• Đóng tàu và Xây dựng: Cắt ống thép, ống inox đường kính lớn, phục vụ cho kết cấu và hệ thống đường ống dẫn của tàu thủy và công trình xây dựng.

1.3. Điểm nổi bật so với máy cắt cơ, cắt tay thông thường

máy cắt ống thủy lực cầm tay nhỏ gọn cho đến các hệ thống cố định công nghiệp

2. Ứng dụng thực tế của máy cắt ống thủy lực

Phạm vi ứng dụng của máy cắt ống thủy lực rất rộng, bao gồm nhiều loại vật liệu và lĩnh vực công nghiệp khác nhau.

2.1. Cắt ống thép, ống inox, ống đồng, ống dẫn dầu

Máy cắt ống thủy lực được thiết kế để xử lý hầu hết các loại ống kim loại phổ biến trong công nghiệp, bao gồm:

• Ống thép carbon: Dùng trong kết cấu xây dựng và chế tạo máy móc.
• Ống inox (thép không gỉ): Dùng trong ngành thực phẩm, y tế, hóa chất, đòi hỏi độ sạch và chống ăn mòn.
• Ống đồng, ống nhôm: Dùng trong hệ thống điều hòa, dẫn khí, điện tử.
• Ống dẫn dầu áp lực cao: Cắt chính xác để sản xuất các đoạn ống thủy lực, ống phanh.

2.2. Sử dụng trong ngành sản xuất ống thép, đường ống áp lực, công trình cơ khí

• Sản xuất ống thép: Cắt các đoạn ống thành phẩm theo kích thước tiêu chuẩn trước khi chuyển sang công đoạn khác.
• Đường ống áp lực: Đảm bảo các đoạn ống được cắt vuông góc tuyệt đối, tạo điều kiện tốt nhất cho việc hàn nối hoặc lắp đầu nối, đặc biệt quan trọng trong các hệ thống chịu áp lực cao.
• Công trình cơ khí: Cắt chính xác các chi tiết ống để lắp ráp khung, giàn giáo, kết cấu máy móc.

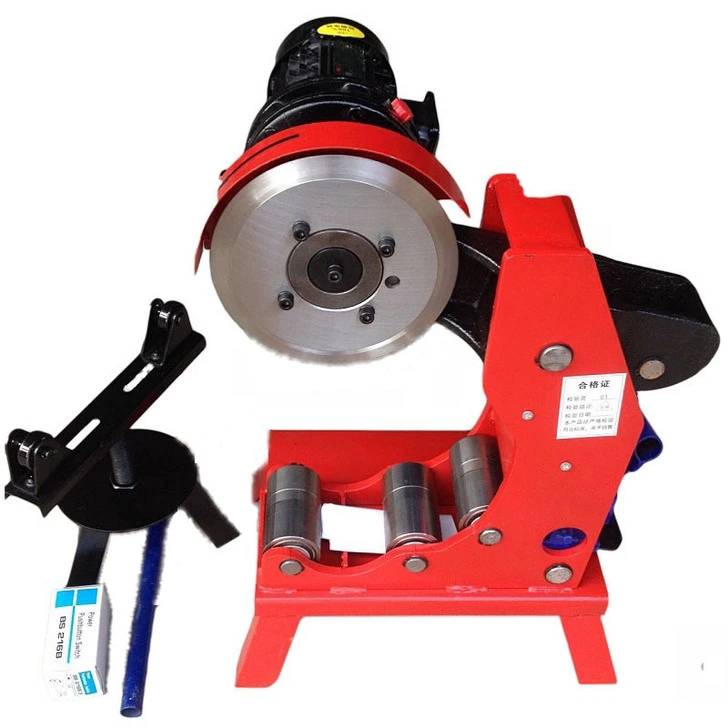

Máy cắt ống thủy lực được thiết kế để xử lý hầu hết các loại ống kim loại phổ biến trong công nghiệp

3. Cấu tạo cơ bản của máy cắt ống thủy lực

Cấu tạo của máy cắt ống thủy lực là sự kết hợp giữa cơ cấu kẹp ống và hệ thống thủy lực tạo lực.

• Bộ khung máy (Thân máy): Được chế tạo từ thép cứng, chịu lực tốt, là nền tảng cố định các bộ phận khác. Khung máy phải đảm bảo sự ổn định khi tạo lực cắt lớn.
• Hệ thống kẹp ống: Gồm các mâm cặp hoặc bộ gá kẹp được điều khiển bằng vít, khí nén hoặc thủy lực. Nhiệm vụ là cố định ống chắc chắn, đảm bảo ống không bị xoay hoặc dịch chuyển trong quá trình cắt, từ đó đảm bảo độ vuông góc của vết cắt.
• Bộ phận dao cắt (Lưỡi cắt): Gồm lưỡi dao đơn hoặc lưỡi dao xoay tròn, được làm từ thép hợp kim siêu cứng, chịu mài mòn cao.
• Hệ thống Thủy lực: Bao gồm bơm dầu, thùng dầu, van điều khiển và xi lanh thủy lực. Bơm tạo áp suất, xi lanh chuyển áp suất thành lực đẩy lưỡi dao cắt.
• Hệ thống Điều khiển: Có thể là bảng điều khiển đơn giản (máy cầm tay) hoặc hệ thống PLC/CNC (máy công nghiệp), dùng để cài đặt áp suất, tốc độ cắt và hành trình của lưỡi dao.
• Bộ phận đo lường và cữ chặn: Giúp định vị chính xác chiều dài đoạn ống cần cắt, đảm bảo độ đồng nhất khi cắt hàng loạt.

4. Nguyên lý hoạt động của máy

Nguyên lý hoạt động của máy cắt ống thủy lực dựa trên việc truyền lực thông qua chất lỏng, tạo ra lực cắt mạnh mẽ, ổn định.

4.1. Quy trình vận hành cắt thủy lực

1. Gá ống: Ống được đặt vào mâm cặp và cố định chặt chẽ bằng cơ cấu kẹp. Cữ chặn được điều chỉnh theo chiều dài cần cắt.
2. Kích hoạt: Người vận hành khởi động máy. Hệ thống bơm thủy lực bắt đầu hoạt động, tạo ra áp suất dầu trong hệ thống.
3. Cắt: Van điều khiển mở, dầu áp suất cao được dẫn vào xi lanh thủy lực của bộ phận dao cắt. Piston di chuyển, đẩy lưỡi dao cắt tiến vào ống.
4. Tách ống: Lực cắt cực lớn làm lưỡi dao cắt xuyên qua thành ống, tách ống thành hai phần.
5. Hồi vị: Van điều khiển đổi hướng dòng dầu, lưỡi dao và piston hồi vị về vị trí ban đầu, chuẩn bị cho lần cắt tiếp theo.

4.2. Cách hoạt động của xi lanh trong quá trình cắt

Xi lanh thủy lực trong máy cắt ống thủy lực là bộ phận chuyển đổi năng lượng cuối cùng. Dầu áp suất cao tác động lên piston, tạo ra một lực đẩy (F) cực lớn. Lực này được truyền thẳng đến lưỡi dao, giúp dao cắt xuyên qua vật liệu dày, cứng một cách dứt khoát. Sự ổn định của áp suất dầu đảm bảo lực cắt không bị gián đoạn hay thay đổi đột ngột, từ đó tạo ra đường cắt sạch và vuông góc.

4.3. Mô phỏng sơ đồ nguyên lý

Sơ đồ nguyên lý cho thấy dòng dầu được bơm từ thùng chứa, qua van điều khiển (thường là van 4/2 hoặc 4/3), dẫn đến khoang piston của xi lanh thủy lực. Khi van điều khiển vị trí, dầu đi vào một khoang, đẩy piston tiến hành cắt. Khi van đảo chiều, dầu đi vào khoang còn lại, đẩy piston hồi vị. Máy cắt ống thủy lực thường sử dụng hệ thống này để đảm bảo lực tác động hai chiều ổn định.

Nguyên lý hoạt động của máy cắt ống thủy lực dựa trên việc truyền lực thông qua chất lỏng, tạo ra lực cắt mạnh mẽ, ổn định

5. Ưu điểm khi sử dụng máy cắt ống thủy lực

Việc chuyển sang sử dụng máy cắt ống thủy lực mang lại nhiều lợi thế cạnh tranh cho doanh nghiệp.

5.1. Cắt nhanh, đều, không biến dạng

Lực cắt lớn và dứt khoát của máy cắt ống thủy lực giúp giảm thiểu thời gian cắt tối đa. Đặc biệt, nhờ cơ cấu kẹp ống chắc chắn và lực cắt ổn định, ống kim loại không bị móp méo, biến dạng hay sinh nhiệt quá mức ở mép cắt. Điều này đảm bảo ống giữ được hình dạng tròn hoàn hảo và độ chính xác kích thước.

5.2. Cắt được ống dày, ống cứng mà máy cơ khó xử lý

Khả năng tạo ra lực cắt cực đại là ưu điểm cốt lõi của máy cắt ống thủy lực. Nó dễ dàng xử lý các loại ống có độ dày thành ống lớn hoặc ống làm từ vật liệu cứng như thép hợp kim, inox chịu lực, mà các máy cắt cơ khí đơn thuần sẽ gặp khó khăn, dễ làm hỏng lưỡi cắt hoặc gây biến dạng ống.

5.3. Tăng hiệu suất và tính chuyên nghiệp cho xưởng sản xuất

• Tăng năng suất: Tốc độ cắt nhanh và chất lượng đường cắt cao ngay từ lần đầu giúp giảm thiểu thời gian làm lại và công đoạn làm sạch sau cắt.
• Tính chuyên nghiệp: Sản phẩm đầu ra đồng đều, chính xác, vuông góc tuyệt đối, đáp ứng các tiêu chuẩn khắt khe của các hệ thống đường ống áp lực và các công trình cơ khí chất lượng cao.
• An toàn lao động: Giảm thiểu bụi, tiếng ồn và nguy cơ cháy nổ do tia lửa điện, tạo môi trường làm việc an toàn hơn.

6. Các dòng máy cắt ống thủy lực phổ biến

Máy cắt ống thủy lực được phân loại dựa trên thiết kế, tính di động và cơ chế cắt.

6.1. Máy cắt ống thủy lực cầm tay

Thiết kế nhỏ gọn, nhẹ, dễ dàng mang đi hiện trường hoặc các công trình lắp đặt. Máy cắt ống thủy lực cầm tay thường được sử dụng cho các ống đường kính nhỏ và vừa , rất tiện lợi cho các công việc bảo trì, sửa chữa tại chỗ. Lực cắt vẫn đảm bảo sự dứt khoát.

6.2. Máy cắt ống cố định

Đây là các dòng máy cắt ống thủy lực công nghiệp, có kích thước và trọng lượng lớn, được đặt cố định tại xưởng sản xuất. Chúng có công suất lớn hơn, khả năng cắt ống đường kính lớn và độ dày thành ống cao, phù hợp cho sản xuất hàng loạt.

6.3. Máy cắt có bàn xoay/dao quay tròn

Loại máy này sử dụng lưỡi dao quay tròn quanh ống (giống như máy tiện), cắt ống mà không cần thay đổi vị trí của ống. Máy cắt ống thủy lực loại này tạo ra đường cắt cực kỳ sắc nét, chính xác, không ba via và vuông góc tuyệt đối. Chúng thường được dùng để gia công các ống cần độ chính xác cao cho ngành hàng không, y tế, hoặc ống dẫn áp lực.

6.4. Máy cắt CNC thủy lực

Là dòng máy cắt ống thủy lực hiện đại nhất, tích hợp điều khiển CNC để lập trình tự động hóa các thao tác: định vị ống, kẹp ống, tốc độ cắt, và thậm chí là cắt góc, cắt hình (profiling). Máy cắt ống CNC thủy lực lý tưởng cho sản xuất hàng loạt, yêu cầu độ chính xác và tốc độ cao.

Máy cắt ống thủy lực cầm tay

6.5. Gợi ý chọn loại máy theo nhu cầu

• Công trình / Sửa chữa lưu động: Chọn máy cắt ống thủy lực cầm tay (Mục 6.1).
• Sản xuất hàng loạt, ống đường kính nhỏ/vừa: Chọn Máy cắt cố định hoặc Bán tự động (Mục 6.2).
• Sản xuất ống chính xác cao (áp lực, y tế): Chọn Máy cắt có dao quay tròn hoặc CNC (Mục 6.3 & 6.4).
• Ống thép công nghiệp lớn, dày: Chọn Máy cắt cố định, công suất lớn (Mục 6.2).

7. Báo giá máy cắt ống thủy lực mới nhất

Giá của máy cắt ống thủy lực dao động rất lớn, phụ thuộc vào công suất, đường kính ống cắt tối đa và mức độ tự động hóa.

7.1. Bảng giá tham khảo theo công suất, đường kính ống cắt

Lưu ý: Mức giá trên chỉ là tham khảo và có thể thay đổi tùy thuộc vào thương hiệu, xuất xứ, và thời điểm mua hàng.

7.2. So sánh giá máy cắt thông thường và máy cắt CNC

• Máy cắt ống thủy lực thông thường: Chi phí đầu tư ban đầu thấp, phù hợp với xưởng nhỏ hoặc nhu cầu sản xuất đơn chiếc.
• Máy cắt ống CNC thủy lực: Chi phí đầu tư ban đầu cao hơn nhiều, nhưng đổi lại là khả năng tự động hóa, giảm thiểu tối đa sai số và tăng tốc độ sản xuất hàng loạt, giúp thu hồi vốn nhanh hơn cho các doanh nghiệp lớn.

Gợi ý chi phí đầu tư hợp lý cho doanh nghiệp nhỏ và lớn

• Doanh nghiệp nhỏ / Xưởng sửa chữa: Nên đầu tư máy cắt ống thủy lực cầm tay hoặc cố định công suất vừa (dưới $\Phi 220$), ngân sách khoảng 20-100 triệu VNĐ.
• Doanh nghiệp lớn / Sản xuất hàng loạt: Nên đầu tư máy cắt ống CNC thủy lực hoặc máy cố định công suất lớn, ngân sách từ 200 triệu VNĐ trở lên, ưu tiên các tính năng tự động và độ chính xác cao.

8. Tư vấn chọn mua máy cắt ống thủy lực phù hợp

Việc lựa chọn máy cắt ống thủy lực cần dựa trên các tiêu chí kỹ thuật và nhu cầu thực tế.

• Xác định đường kính ống tối đa và tối thiểu: Đây là yếu tố quan trọng nhất. Đảm bảo máy có khả năng cắt được dải đường kính ống bạn thường xuyên sử dụng.
• Độ dày thành ống (Công suất cắt): Nếu cắt ống dày, phải chọn máy cắt ống thủy lực có công suất thủy lực lớn, được thiết kế để chịu tải.
• Yêu cầu về chất lượng vết cắt: Nếu ống được dùng cho hệ thống áp lực cao hoặc yêu cầu hàn chính xác, nên chọn máy cắt có dao quay tròn hoặc CNC để đảm bảo độ vuông góc tuyệt đối.
• Tính di động: Cần cắt tại công trình hay tại xưởng? Quyết định giữa máy cầm tay và máy cố định.
• Thương hiệu và chế độ bảo hành: Ưu tiên các thương hiệu có uy tín, chế độ bảo hành dài hạn và dịch vụ kỹ thuật chuyên nghiệp.

9. Automech – Địa chỉ cung cấp máy cắt ống thuỷ lực uy tín

Để đảm bảo chất lượng, hiệu suất và dịch vụ hậu mãi, việc lựa chọn nhà cung cấp máy cắt ống thủy lực uy tín là yếu tố then chốt. Automech là một trong những đơn vị hàng đầu tại Việt Nam, chuyên cung cấp các giải pháp máy công cụ và thiết bị thủy lực chất lượng cao.

Automech cam kết mang đến các dòng máy cắt ống thủy lực chính hãng, đa dạng về chủng loại từ cầm tay cho đến các dòng cố định công suất lớn, đáp ứng tiêu chuẩn khắt khe của các ngành công nghiệp chế tạo, đóng tàu và hệ thống thủy lực.

Lý do nên chọn mua máy cắt ống thủy lực tại Automech:

• Sản phẩm chất lượng cao: Các dòng máy cắt ống thủy lực tại Automech đều được kiểm định chất lượng, đảm bảo hiệu suất cắt mạnh mẽ, chính xác và độ bền cao.
• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của Automech sẽ tư vấn chuyên sâu về hệ thống thủy lực, giúp khách hàng lựa chọn loại máy cắt ống thủy lực có công suất và cơ chế cắt phù hợp nhất với loại ống và yêu cầu sản xuất.
• Dịch vụ hậu mãi chu đáo: Automech cung cấp chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật nhanh chóng và cung cấp linh kiện thay thế chính hãng, đảm bảo máy của bạn luôn hoạt động ổn định.
• Giải pháp toàn diện: Ngoài máy cắt ống thủy lực, Automech còn cung cấp trọn bộ thiết bị gia công ống như máy uốn ống, máy bóp đầu ống, giúp tối ưu hóa toàn bộ quy trình sản xuất ống.

Đội ngũ kỹ thuật hàng đầu Việt Nam

Để tìm hiểu thêm về các model máy cắt ống thủy lực và nhận báo giá ưu đãi mới nhất, bạn có thể liên hệ trực tiếp với Automech để được tư vấn giải pháp tối ưu.

Kết luận
Rút gọn bằng AI

Máy cắt ống thủy lực là giải pháp đầu tư chiến lược cho ngành công nghiệp hiện đại, mang lại độ chính xác và hiệu suất vượt trội trong việc cắt các loại ống. Khả năng xử lý vật liệu dày, cứng giúp máy không chỉ nâng cao chất lượng sản phẩm mà còn tối ưu hóa sản xuất, tiết kiệm chi phí. Thành công bền vững phụ thuộc vào việc lựa chọn dòng máy thích hợp và nhà cung cấp uy tín như Automech.

———————————————————————————————-
