Máy cắt laser Elip: Đánh giá chi tiết, báo giá và tư vấn 2026

Trong bối cảnh ngành cơ khí chế tạo và gia công kim loại tấm tại Việt Nam đang có những bước chuyển mình mạnh mẽ hướng tới tự động hóa cao độ, việc lựa chọn một giải pháp công nghệ vừa đảm bảo độ chính xác tuyệt đối, vừa tối ưu hóa được chi phí vận hành luôn là bài toán sống còn đối với mỗi doanh nghiệp. Giữa hàng loạt các thương hiệu CNC và hệ thống cơ khí ngoại nhập đắt đỏ, cụm từ máy cắt laser elip nổi lên như một trong những biểu tượng đáng chú ý về sự tích hợp công nghệ, cấu hình linh hoạt và năng lực đáp ứng đa dạng dải phôi gia công.

Từ những tấm thép carbon dày của kết cấu hạ tầng cho đến những chi tiết inox siêu mịn đòi hỏi tính mỹ thuật cao trong ngành nội thất quảng cáo, dòng máy này đang dần khẳng định được vị thế của mình. Bài viết phân tích chuyên sâu dưới đây sẽ bóc tách toàn bộ từ định nghĩa, cấu tạo, nguyên lý, thông số kỹ thuật đến các bài toán so sánh thực tế, giúp các chủ doanh nghiệp và kỹ sư cơ khí có cái nhìn thấu đáo trước khi đưa ra quyết định đầu tư công nghệ dài hạn.

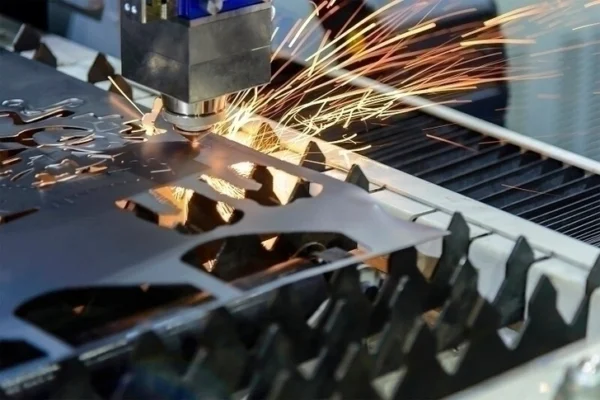

Máy cắt laser elip tăng hiệu suất cao

1. Máy cắt laser Elip là gì?

1.1. Định nghĩa máy cắt laser Elip

Xét dưới góc độ kỹ thuật, thuật ngữ máy cắt laser elip dùng để chỉ hệ thống thiết bị gia công cơ khí chính xác sử dụng chùm tia laser sợi quang (Fiber Laser) hoặc các công nghệ laser trạng thái rắn tiên tiến được lắp ráp, tích hợp và phát triển dựa trên các tiêu chuẩn kỹ thuật của thương hiệu Elip. Đây là dòng máy CNC tự động hóa hoàn toàn, hoạt động bằng cách tập trung năng lượng của nguồn xung laser mật độ cao lên bề mặt vật liệu kim loại tấm hoặc kim loại ống, làm nóng chảy và bốc hơi cục bộ vật liệu tại tiêu điểm, đồng thời kết hợp hệ thống xả khí áp lực cao để tạo ra những đường cắt có biên dạng từ đơn giản đến phức tạp một cách chuẩn xác.

1.2. Elip là thương hiệu gì trong ngành laser CNC

Thương hiệu Elip từ lâu đã được biết đến rộng rãi trong thị trường sản xuất cơ khí, chế tạo thiết bị phụ trợ và phân phối máy móc công nghiệp tại Việt Nam. Trong phân khúc thiết bị gia công CNC nặng, Elip đóng vai trò là nhà tích hợp và chuyển giao công nghệ, hợp tác sâu rộng với các tập đoàn sản xuất linh kiện cơ khí chính xác hàng đầu thế giới tại Đức, Nhật Bản, Thụy Sĩ và Thụy Điển để cấu thành các dòng máy cắt laser mang thương hiệu riêng. Sự xuất hiện của thương hiệu này giúp xóa nhòa khoảng cách giữa dòng máy nhập khẩu nguyên chiếc châu Âu có giá thành quá đắt đỏ và dòng máy trôi nổi không rõ nguồn gốc chất lượng kém.

1.3. Máy cắt laser Elip sử dụng công nghệ nào

Dòng máy này ứng dụng cốt lõi là công nghệ phát tia Laser sợi quang (Fiber Laser Technology). Khác hoàn toàn với công nghệ laser khí $CO_2$ thế hệ cũ vốn sử dụng hệ thống ống phóng khí phóng điện và hệ gương phản xạ cơ học phức tạp dễ lệch tâm, công nghệ Fiber tạo ra tia laser trực tiếp bên trong sợi cáp quang pha tạp nguyên tố đất hiếm Ytterbium. Chùm ánh sáng bước sóng cực ngắn này sau đó được truyền dẫn nguyên vẹn qua cáp quang mềm đến đầu cắt, mang lại hiệu suất chuyển đổi quang điện cực cao và loại bỏ hoàn toàn các rủi ro hao hụt năng lượng trên đường truyền.

1.4. Đối tượng phù hợp sử dụng máy Elip

Với dải công suất thiết kế cực kỳ đa dạng từ 1000W đến hơn 30.000W, máy cắt laser dòng này hướng tới một tệp khách hàng vô cùng rộng lớn. Đó là các cơ sở gia công quảng cáo tư nhân, các xưởng sản xuất thiết bị nhà bếp, inox gia dụng đòi hỏi máy khổ nhỏ gọn, chi phí đầu tư ban đầu thấp; cho đến các nhà máy chế tạo cơ khí hạng nặng, công ty kết cấu thép, nhà sản xuất tủ điện, thang máng cáp và các trung tâm dịch vụ gia công cắt thuê quy mô lớn đòi hỏi máy vận hành liên tục 3 ca một ngày với sản lượng hàng trăm tấn phôi mỗi tháng.

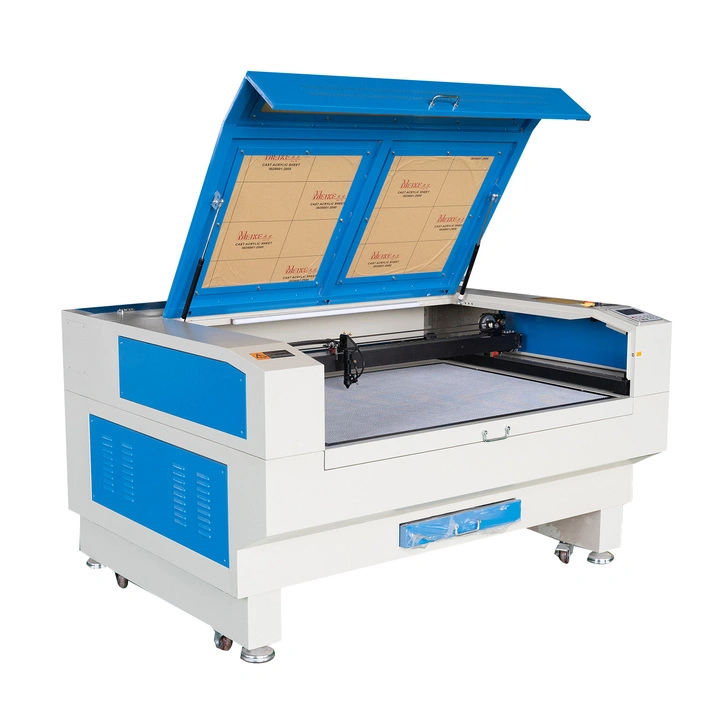

Máy cắt laser elip ứng dụng rộng rãi trong sản xuất cơ khí

2. Tổng quan về máy cắt laser Elip

2.1. Giới thiệu thương hiệu Elip trong ngành cơ khí CNC

Lịch sử phát triển của thương hiệu Elip trong ngành máy CNC là một hành trình liên tục cải tiến và tối ưu hóa thiết kế cơ khí dựa trên trải nghiệm thực tế của người dùng Việt. Bằng việc làm chủ quy trình thiết kế khung bệ cơ khí nặng và bắt tay với các nhà cung ứng nguồn laser hàng đầu, Elip đã nội địa hóa thành công nhiều giải pháp vận hành, giúp giao diện máy trở nên thân thiện hơn, thuật toán xếp phôi thông minh hơn và đặc biệt là hệ thống dịch vụ kỹ thuật phủ rộng, khắc phục được điểm yếu cố hữu của các dòng máy nhập khẩu nguyên chiếc khi gặp sự cố kỹ thuật.

2.2. Các dòng máy cắt laser Elip phổ biến

Để đáp ứng xu hướng đa dạng hóa sản phẩm của thị trường, hệ thống máy cắt laser dòng này được phân tách thành ba nhánh sản phẩm chính mang tính chiến lược:

• Dòng máy cắt tấm phẳng: Gồm loại bàn đơn (Single Bench) hoặc bàn đổi phôi tự động (Exchange Table) chuyên gia công tôn kẽm, inox tấm.
• Dòng máy cắt ống chuyên dụng: (Tube Laser Cutting) phục vụ gia công hộp, ống tròn, ống elip, thép hình chữ U, I, V.
• Dòng máy đa năng tích hợp: (Two-in-One) cho phép cắt cả tấm lẫn ống trên cùng một hệ khung gầm, giúp tiết kiệm tối đa diện tích nhà xưởng cho doanh nghiệp.

2.3. Công nghệ laser Fiber trên máy Elip

Điểm mấu chốt tạo nên sức mạnh của công nghệ Fiber trên máy Elip nằm ở bước sóng tia laser đạt mức $1.064\,\mu\text{m}$. Đây là bước sóng lý tưởng nhất để các phân tử kim loại như thép, inox, và đặc biệt là các kim loại có tính phản xạ ánh sáng mạnh như nhôm, đồng hấp thụ năng lượng một cách triệt để. Hiệu suất chuyển đổi điện năng thành quang năng của hệ thống này đạt tới 35% – 40%, giúp doanh nghiệp tiết kiệm đến 70% lượng điện năng tiêu thụ so với các dòng máy laser khí cổ điển có cùng năng lực cắt.

2.4. Phân khúc khách hàng mục tiêu

Chiến lược phân khúc của dòng máy này tập trung mạnh mẽ vào các doanh nghiệp cơ khí tầm trung và các đơn vị đang trong giai đoạn nâng cấp công nghệ từ cắt Plasma hoặc cắt Oxy-Gas lên công nghệ Laser. Đây là phân khúc đòi hỏi một thiết bị có độ bền cơ khí cao, tốc độ cắt nhanh, chất lượng đường cắt mịn không cần mài lại, nhưng mức giá phải nằm trong tầm kiểm soát tài chính và có khả năng thu hồi vốn nhanh trong vòng 12 đến 18 tháng vận hành thương mại.

Máy cắt laser elip phổ biến trên thị trường

3. Công nghệ cắt laser trên máy Elip

3.1. Nguyên lý cắt laser Fiber

Nguyên lý vận hành của chùm tia laser Fiber dựa trên sự kích thích hạt năng lượng trong môi trường chất rắn active quang học. Khi dòng điện kích hoạt hệ thống diode bán dẫn, ánh sáng bơm sẽ được đưa vào lõi cáp quang chủ động, tạo ra hiện tượng phát xạ kích thích và sinh ra dòng photon đồng pha, tính định hướng cao. Chùm tia laser sau khi ra khỏi cáp dẫn có mật độ năng lượng cực lớn, khi va chạm vào bề mặt kim loại, nó phá vỡ liên kết tinh thể phân tử ngay lập tức, chuyển hóa trạng thái kim loại từ rắn sang lỏng và bốc hơi chỉ trong vài phần triệu giây.

3.2. Cơ chế hội tụ tia laser

Để chùm tia có đường kính lớn từ cáp quang có thể cắt thủng tấm thép dày, đầu cắt của máy Elip được trang bị hệ thống thấu kính chuẩn trực (Collimator lens) và thấu kính hội tụ (Focus lens) thạch anh cao cấp. Cơ chế này nén chùm tia lại thành một tiêu điểm (Focal spot) siêu nhỏ với đường kính chỉ cỡ vài chục micron. Hệ thống tự động điều chỉnh tiêu cự (Auto-focus) bằng motor tuyến tính giúp tiêu điểm luôn di chuyển chính xác ở vị trí bề mặt, bên trong hoặc đáy phôi tùy thuộc vào thuật toán cài đặt cho từng độ dày vật liệu khác nhau.

3.3. Hệ thống khí hỗ trợ cắt

Quy trình cắt laser không thể hoàn thiện nếu thiếu hệ thống khí hỗ trợ (Assist gas) xả ra đồng trục từ béc cắt. Đối với thép carbon đen, máy sử dụng khí Oxy ($O_2$) để nhận phản ứng oxy hóa tỏa nhiệt mạnh, giúp đẩy tốc độ cắt lên tối đa. Đối với inox, nhôm và đồng, máy sử dụng khí Nitơ ($N_2$) áp lực cao lên tới 15 – 20 Bar nhằm mục đích thổi bay hoàn toàn kim loại nóng chảy ra khỏi mạch cắt, đồng thời cô lập vùng cắt khỏi oxy khí quyển, giữ cho mép cắt luôn có màu trắng sáng bóng, không bị cháy đen.

3.4. Tự động hóa trong vận hành

Sự tinh vi của công nghệ cắt trên máy Elip còn thể hiện ở các tính năng tự động hóa thông minh tích hợp sâu vào phần mềm điều khiển. Hệ thống cảm biến điện dung (Capacitive sensor) gắn ở đầu béc cắt liên tục quét và đo khoảng cách thực tế với tấm tôn với tần số hàng nghìn lần mỗi giây, tự động nâng hạ trục Z để duy trì khoảng cách cắt cố định từ 0.5 – 1.0 mm, loại bỏ hoàn toàn rủi ro đầu cắt va chạm vào phôi khi tôn bị cong vênh do nhiệt.

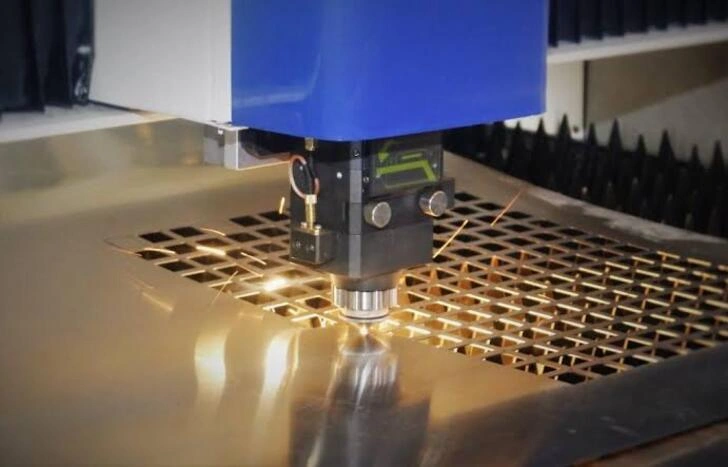

Máy cắt laser elip trang bị nhiều công nghệ cao

4. Cấu tạo của máy cắt laser Elip

Một hệ thống máy cắt laser elip tiêu chuẩn công nghiệp được cấu thành từ các cụm module chức năng độc lập nhưng phối hợp đồng bộ tuyệt đối với nhau qua hệ thống bus dữ liệu tốc độ cao:

4.1. Nguồn laser Fiber

Nguồn laser được ví như “trái tim” của toàn bộ hệ thống máy cắt. Máy Elip thường được cấu hình với các dòng nguồn laser sợi quang của các thương hiệu danh tiếng như IPG (Đức) cho phân khúc cao cấp, hoặc Raycus, Maxphotonics cho phân khúc tối ưu chi phí. Nguồn laser này được đặt riêng trong một tủ điện độc lập có điều hòa nhiệt độ chống ẩm, đảm bảo các module đi-ốt bán dẫn luôn hoạt động trong môi trường lý tưởng, kéo dài tuổi thọ lên tới hơn 100.000 giờ làm việc liên tục.

4.2. Đầu cắt laser

Đầu cắt laser lắp trên máy Elip chủ yếu sử dụng các dòng đầu cắt thông minh có chức năng lấy nét tự động như Raytools (Thụy Sĩ) hoặc WSX. Đầu cắt này được tích hợp đầy đủ các khoang chứa thấu kính thạch anh niêm phong kín để tránh bụi bẩn lọt vào, đi kèm hệ thống làm mát bằng nước tuần hoàn chạy quanh thân đầu cắt và béc cắt để giải nhiệt cho thấu kính khi máy phát xung liên tục ở công suất lớn.

4.3. Hệ thống truyền động servo

Để dẫn động cho hệ thống trục X, Y di chuyển với gia tốc lớn mà không bị sai số, máy Elip sử dụng hệ thống động cơ Servo và driver điều khiển đồng bộ của Yaskawa hoặc Panasonic (Nhật Bản). Động cơ Servo kết hợp với hệ thống thanh răng bánh răng nghiêng (Helical rack and pinion) mài chính xác cấp độ alpha của Atlanta (Đức) và ray dẫn hướng tuyến tính vuông của HIWIN, giúp máy đạt tốc độ dịch chuyển không tải lên đến 120m/phút và gia tốc đạt mức 1.2G – 1.5G.

4.4. Khung máy

Khung gầm của máy cắt laser dòng này được chế tạo theo công nghệ hàn thép tấm kết cấu tổ ong dày dặn hoặc đúc nguyên khối. Khung máy sau khi hàn xong sẽ được đưa vào lò ủ nhiệt lớn để ram khử hoàn toàn ứng suất dư của kim loại bên trong kết cấu, sau đó mới được phay phẳng các bề mặt lắp ray dẫn hướng trên máy phay giường CNC cỡ lớn cấp độ chính xác cao. Quy trình nghiêm ngặt này đảm bảo bệ máy có trọng lượng nặng vài tấn, cứng vững tuyệt đối, không bị biến dạng hay vặn xoắn sau hàng chục năm hoạt động.

4.5. Bàn làm việc

Bàn làm việc của máy được thiết kế dưới dạng các thanh dao răng cưa bằng đồng hoặc thép chuyên dụng xếp song song, có nhiệm vụ đỡ tấm phôi kim loại mà không làm phản xạ ngược tia laser gây hỏng đầu cắt. Đối với dòng máy cao cấp, hệ thống bàn đổi phôi tự động song song (Exchange table) sử dụng xích tải nặng cho phép hoán đổi vị trí bàn cắt bên trong và bàn chuẩn bị phôi bên ngoài chỉ trong thời gian 15 – 20 giây, giúp máy có thể cắt liên tục không dừng.

4.6. Bộ điều khiển CNC

Máy cắt laser dòng này ứng dụng hệ thống điều khiển chuyên dụng cho laser như phần mềm CypCut hoặc hệ thống điều khiển thông minh của Friendess. Giao diện điều khiển trực quan chạy trên nền tảng hệ điều hành Windows, hỗ trợ kết nối mạng LAN, USB để nạp các file bản vẽ kỹ thuật CAD/DXF. Phần mềm tích hợp sẵn các module thông minh như tự động tìm cạnh phôi (Edge seeking), cắt chung đường (Common line), đục lỗ phân tầng (Fly cut), giúp tối ưu hóa tối đa hành trình chạy của đầu cắt.

4.7. Hệ thống làm mát

Hệ thống làm mát bằng nước công nghiệp (Water Chiller) hai mạch độc lập đóng vai trò kiểm soát nhiệt độ cho toàn hệ thống. Một mạch nước lạnh dẫn trực tiếp để làm mát nguồn laser Fiber, một mạch nước dẫn lên giải nhiệt cho thấu kính đầu cắt. Chiller sử dụng lốc nén khí cao cấp, tự động điều chỉnh nhiệt độ chính xác đến $\pm 0.5^\circ\text{C}$, giúp ngăn ngừa mọi nguy cơ quá nhiệt gây lỗi hệ thống quang học.

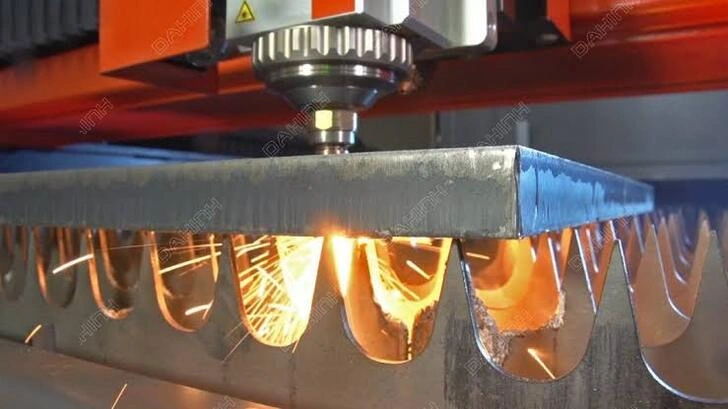

Máy cắt laser elip chất lượng cao

5. Thông số kỹ thuật quan trọng máy cắt laser elip

Khi tiến hành đánh giá năng lực của một chiếc máy cắt laser elip, các kỹ sư cơ khí và nhà đầu tư cần đặc biệt lưu ý đến bảng thông số kỹ thuật cốt lõi dưới đây nhằm đảm bảo tính tương thích với sản phẩm cần gia công:

5.1. Công suất nguồn laser

Công suất nguồn là thông số đầu tiên phân tầng giá trị của máy. Nguồn công suất nhỏ (1kW – 2kW) thích hợp cắt tôn mỏng dưới 5mm. Nguồn công suất trung bình (3kW – 6kW) là dải thông dụng nhất cho các xưởng cơ khí tổng hợp xử lý hàng dày đến 20mm. Nguồn công suất siêu cao (từ 12kW trở lên) phục vụ các ứng dụng độ dày lớn và đòi hỏi tốc độ cắt thần tốc bằng không khí nén để ép giảm giá thành gia công.

5.2. Khổ cắt làm việc

Khổ bàn làm việc phổ biến nhất tại thị trường Việt Nam là $1500×3000\text{mm}$ (khổ tôn tiêu chuẩn). Tuy nhiên, đối với các doanh nghiệp đóng tàu, làm kết cấu thép bồn bể lớn, Elip cung cấp các tùy chọn khổ bàn siêu lớn (Format lớn) lên tới $2500×6000\text{mm}$ hoặc dài hơn, giúp cắt nguyên tấm tôn lớn mà không cần xả phôi thủ công trước.

5.3. Tốc độ cắt

Tốc độ cắt thực tế là hàm số phụ thuộc vào công suất nguồn, loại khí và độ dày phôi. Ví dụ, với tôn inox dày 1mm, máy Elip công suất 3kW có thể lướt đi với vận tốc hơn 30 mét/phút, biến quy trình cắt thành một dải sáng liên tục, mang lại năng suất sản xuất cực kỳ đáng nể.

5.4. Độ chính xác định vị

Với sai số định vị cơ khí chỉ $\pm 0.03\text{mm}$, máy cắt laser dòng này nằm trong nhóm các thiết bị gia công chính xác cao. Độ chính xác này đảm bảo các lỗ bắt vít mỏng, các bánh răng cơ khí khớp nối sau khi cắt ra đạt độ đồng đều tuyệt đối, không có sai số tích lũy trên toàn dải phôi lớn.

5.5. Độ dày cắt vật liệu

Giới hạn độ dày cắt của máy dịch chuyển tịnh tiến theo công suất nguồn laser. Với cấu hình nguồn 6kW, máy xử lý mượt mà thép carbon dày tới 25mm và inox dày tới 16mm, đáp ứng trọn vẹn toàn bộ nhu cầu của ngành chế tạo máy móc xây dựng và thiết bị công nghiệp nặng.

5.6. Hệ điều khiển

Hệ điều khiển CNC thông minh tích hợp trên máy có tốc độ quét tín hiệu xung vòng kín cực nhanh, xử lý mượt mà các lệnh nội suy đường cong, nội suy vòng tròn, giúp các đường cắt bo góc elip, đường uốn lượn hoa văn mỹ thuật không bị giật cục hay tạo khấc trên bề mặt mạch cắt.

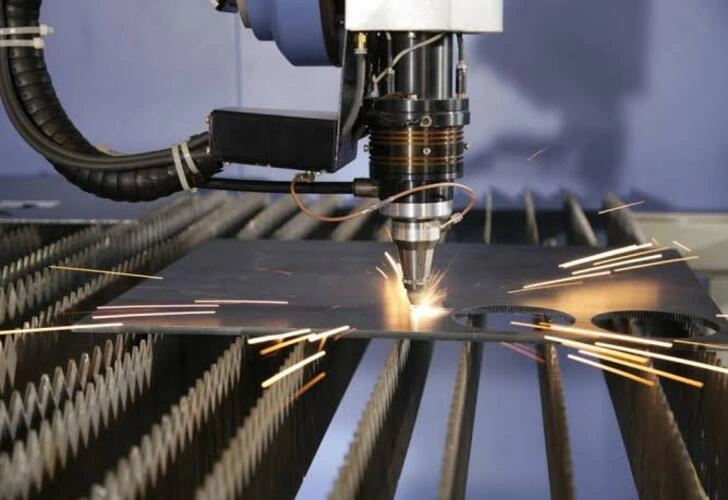

Khả năng cắt chính xác cao

6. Các dòng máy cắt laser Elip phổ biến

6.1. Máy laser Fiber khổ nhỏ

Đây là dòng máy có kích thước bàn làm việc gọn gàng, thường là $1300×2500\text{mm}$ hoặc nhỏ hơn nữa. Máy được thiết kế tối ưu không gian, dễ dàng lắp đặt trong các nhà xưởng nội thành, xưởng gia công quảng cáo tư nhân. Dòng máy này chủ yếu tích hợp nguồn công suất từ 1kW đến 2kW, chuyên trị các loại chữ nổi inox mica, mặt nạ máy, tủ điện nhỏ với chi phí vận hành cực rẻ.

6.2. Máy laser Fiber khổ lớn

Dòng máy khổ lớn hướng tới các doanh nghiệp gia công tấm định hình hạng nặng. Khung bệ máy được gia cố gân chịu lực dày đặc dưới gầm, hệ thống hút khói bụi phân vùng theo từng ngăn (Shutter partition dust collection) hoạt động hiệu quả theo vị trí di chuyển của đầu cắt, đảm bảo môi trường nhà xưởng luôn thông thoáng, sạch sẽ.

6.3. Máy laser cắt tấm

Dòng máy cắt tấm chuyên dụng chiếm thị phần lớn nhất nhờ tính thực dụng cao. Doanh nghiệp có thể lựa chọn phiên bản bàn đơn kinh tế không che chắn (Open type) để thuận tiện cho việc cẩu phôi lên xuống từ mọi hướng, hoặc phiên bản cabin kín cao cấp bảo vệ an toàn quang học tối đa cho công nhân vận hành xung quanh vùng máy.

6.4. Máy laser cắt ống

Dòng máy cắt ống chuyên dụng của Elip được trang bị hệ thống mâm cặp (Chuck) tự động định tâm bằng khí nén hoặc thủy lực. Máy có thể kẹp chặt và xoay tròn đồng bộ các loại ống tròn, ống vuông, ống hình elip một cách chính xác tuyệt đối. Đầu cắt di chuyển phối hợp nhịp nhàng để cắt mỏ chim, đục lỗ chéo góc, cắt đứt ống với độ chuẩn xác mà không một công nghệ cưa đục truyền thống nào sánh kịp.

6.5. Máy laser tích hợp tự động hóa

Đây là đỉnh cao công nghệ của dòng máy này, phục vụ cho các nhà máy hướng tới mô hình nhà máy thông minh Smart Factory. Máy cắt laser được kết nối trực tiếp với hệ thống cánh tay robot cấp phôi tự động (Auto-loading system) và hệ thống tháp lưu trữ phôi thông minh. Máy có thể tự động lấy phôi từ tháp, đưa vào bàn cắt, cắt xong robot lại tự động nhấc sản phẩm xếp vào pallet, cho phép hệ thống vận hành hoàn toàn xuyên đêm không cần sự can thiệp của con người.

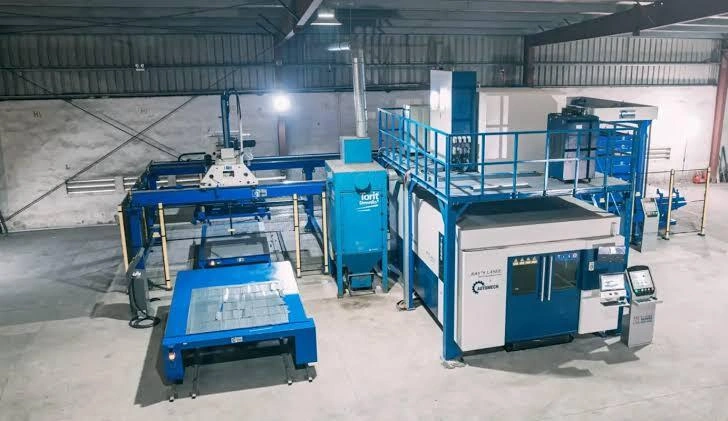

Máy cắt laser kết hợp hệ thống cấp dỡ phôi tự động thông minh

7. Vật liệu có thể gia công bằng máy laser Elip

7.1. Cắt thép carbon

Thép carbon hay còn gọi là thép đen, sắt tấm là vật liệu phổ biến nhất trong ngành cơ khí kết cấu. Máy cắt laser dòng này xử lý thép carbon với độ ổn định rất cao. Nhờ chùm tia laser Fiber hội tụ mật độ năng lượng tập trung kết hợp dòng khí Oxy tinh khiết, mạch cắt trên thép đen thẳng đứng, lượng xỉ bám ở đáy mạch cắt cực kỳ thấp và rất dễ gạt bỏ bằng tay.

7.2. Cắt Inox

Inox là vật liệu có độ cứng cao và tính dẫn nhiệt kém hơn thép carbon, dễ bị biến dạng nếu vùng ảnh hưởng nhiệt (HAZ) quá lớn. Máy cắt laser Elip với ưu thế xung tần số cao và tiêu điểm siêu nhỏ giúp cắt inox cực nhanh bằng khí Nitơ. Đường mạch cắt sắc sảo, giữ nguyên độ bóng và tính chất chống gỉ sét của màng oxit crom trên bề mặt inox, không để lại vết ố vàng.

7.3. Cắt Nhôm

Nhôm là vật liệu dẻo, dẫn nhiệt nhanh và phản xạ ánh sáng mạnh, là thách thức lớn đối với công nghệ laser thế hệ cũ. Tuy nhiên, với nguồn phát Fiber công nghệ mới trên máy Elip, việc xuyên thủng và cắt các tấm hợp kim nhôm series 1 đến series 7 trở nên đơn giản. Đường cắt nhôm sạch sẽ, ít bị bám ba via dính ở mép đáy phôi nếu cài đặt đúng áp lực khí thổi.

7.4. Cắt Đồng

Đồng đỏ và đồng thau là những vật liệu cực kỳ khó nhằn do tính phản xạ gương đối với bước sóng laser rất mạnh. Máy Elip tích hợp hệ thống cô lập năng lượng phản xạ ngược (Anti-reflection module) bên trong nguồn laser, cho phép máy gia công cắt liên tục các thanh cái đồng điện lực, chi tiết mỹ nghệ bằng đồng thau mà không gây cháy đi-ốt nguồn phát.

7.5. Kim loại mỏng và dày

Năng lực xử lý đa dải độ dày là một điểm cộng lớn. Trên các tấm kim loại siêu mỏng (0.3 – 0.8 mm), máy lướt đi mượt mà không gây hiện tượng quăn mép hay cháy lẹm phôi. Trên các tấm phôi dày (20 – 30 mm), kỹ thuật đục lỗ phân tầng nhiều cấp (Multi-stage piercing) giúp máy xuyên thủng tấm thép dày chỉ trong tích tắc trước khi chuyển sang chế độ cắt định hình ổn định.

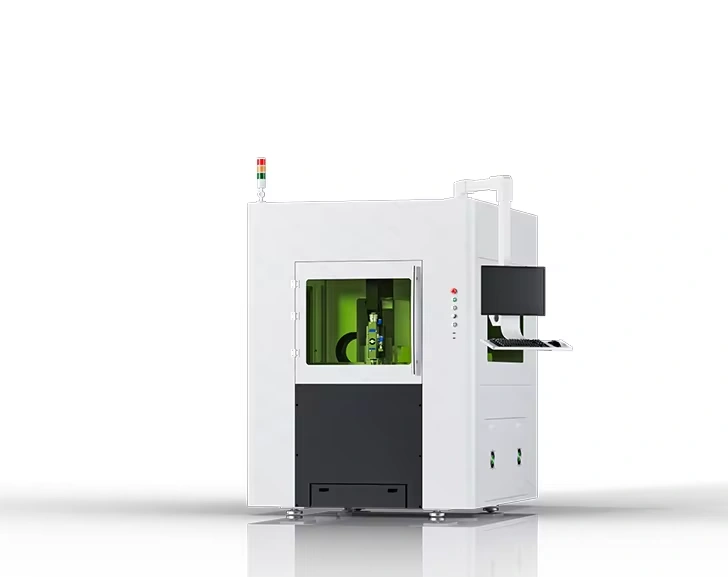

Máy cắt laser elip cắt đa dạng các vật liệu khác nhau

8. Ứng dụng của máy cắt laser Elip

8.1. Gia công cơ khí chính xác

Trong ngành chế tạo linh kiện máy móc, máy cắt laser dòng này đóng vai trò thay thế cho các công đoạn phay, bào cơ bản đối với các chi tiết dạng tấm. Các loại bánh răng vuông, mặt bích, long đền, chi tiết cam, đồ gá (Jig) được cắt trực tiếp từ file bản vẽ CAD với độ chính xác kích thước nằm trong dung sai cho phép, giúp rút ngắn đến 80% thời gian chu kỳ sản xuất sản phẩm.

8.2. Kết cấu thép

Đối với các công ty làm nhà tiền chế, kết cấu hạ tầng giao thông, máy cắt laser công suất lớn của Elip được dùng để xả các tấm bản mã lớn, đục các lỗ xỏ bu-lông kết cấu trên dầm thép phẳng, cắt các biên dạng gân tăng cứng, giúp quy trình lắp ráp cấu kiện tại công trường đạt độ khít sát hoàn hảo, nâng cao khả năng chịu lực của công trình.

8.3. Tủ điện – thang máng cáp

Đây là ngành công nghiệp phụ trợ sử dụng máy cắt laser vô cùng đậm đặc. Máy Elip cho phép gia công hàng loạt các tấm vỏ tủ điện, vỏ máy biến áp, hệ thống máng cáp đục lỗ thoát nhiệt với tốc độ cực cao. Toàn bộ các lỗ vuông bắt đồng hồ đo, lỗ tròn bắt nút nhấn khẩn cấp đều được định vị và cắt chính xác tuyệt đối, giúp công đoạn chấn dập định hình phía sau diễn ra trơn tru.

8.4. Quảng cáo kim loại

Trong thế giới biển bảng quảng cáo cao cấp, chữ nổi inox sáng chân, chữ đồng mặt mica, vách ngăn CNC hoa văn nghệ thuật là những sản phẩm đòi hỏi tính thẩm mỹ khắt khe. Máy cắt laser dòng này với mạch cắt siêu mảnh cỡ 0.1 mm có thể hiện thực hóa mọi ý tưởng thiết kế phức tạp nhất, cắt được các đường cong elip uốn lượn nhỏ tinh xảo mà không làm trầy xước lớp mạ PVD của inox màu.

8.5. Nội thất kim loại

Xu hướng nội thất hiện đại sử dụng chân bàn ghế inox mạ vàng, khung gương, kệ vách ngăn CNC, tủ bếp cánh kính khung nhôm đang lên ngôi. Máy cắt laser tấm và ống Elip là công cụ đắc lực giúp các xưởng nội thất gia công tạo hình các mối ghép góc 45 độ, cắt các hoa văn trang trí độc bản trên kim loại, nâng tầm giá trị thẩm mỹ cho không gian kiến trúc cao cấp.

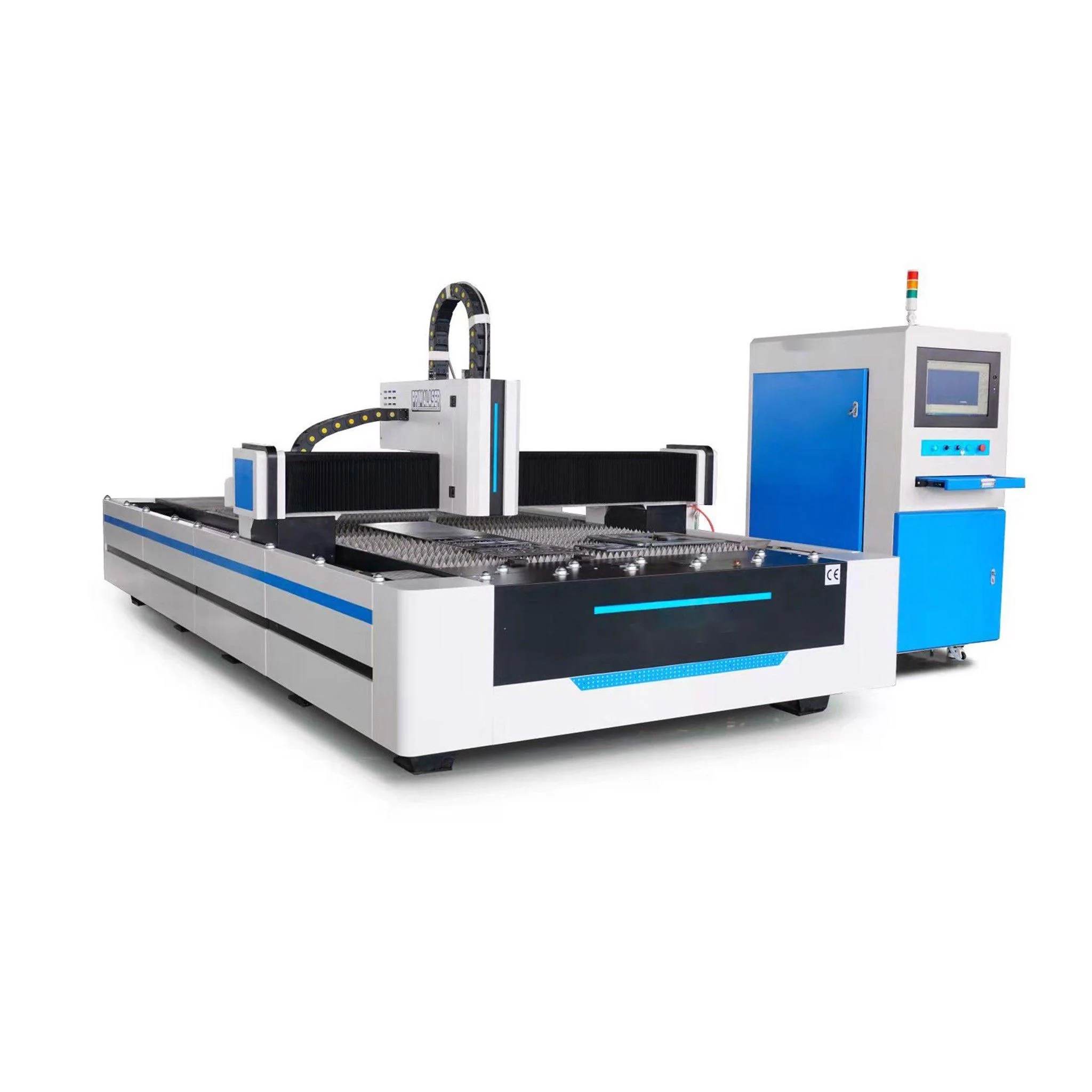

Gia công đa dạng các mảng kim loại tấm

9. Ưu điểm của máy cắt laser Elip

9.1. Độ chính xác cao

Nhờ sự phối hợp hoàn hảo giữa hệ thống khung bệ nặng khử ứng suất dư và động cơ Servo điều khiển vòng lặp kín, máy loại bỏ hoàn toàn hiện tượng mất bước hay rơ rão cơ khí. Đường cắt có độ sai số cực nhỏ, độ lặp lại cao, đảm bảo một vạn chi tiết cắt ra đều đồng nhất như một, giảm thiểu tỷ lệ phế phẩm xuống mức tiệm cận bằng không.

9.2. Tốc độ cắt nhanh

Tốc độ là lợi thế tuyệt đối của công nghệ laser Fiber so với các phương pháp gia công truyền thống như Plasma hay đột dập tia nước. Máy cắt laser dòng này có tốc độ xử lý phôi mỏng nhanh gấp từ 3 đến 5 lần so với máy Plasma, giúp doanh nghiệp giải quyết nhanh chóng các đơn hàng gấp, nâng cao năng lực nhận thầu các dự án lớn.

9.3. Tối ưu vật liệu

Thuật toán sắp xếp phôi tự động (Nesting) tích hợp trong bộ phần mềm điều khiển của máy Elip cho phép tính toán và lấp đầy các khoảng trống trên tấm tôn một cách tối đa. Khoảng cách giữa các chi tiết cắt có thể thu hẹp xuống mức tối thiểu dưới 2 mm, giúp doanh nghiệp tiết kiệm từ 10% đến 15% chi phí vật tư nguyên liệu đầu vào – một con số cực lớn khi tính trên sản lượng phôi tiêu thụ hàng năm.

9.4. Tự động hóa cao

Máy vận hành theo chu trình khép kín tự động từ lúc đục lỗ mồi cho đến lúc kết thúc mạch cắt và di chuyển sang chi tiết mới. Người vận hành chỉ cần thiết lập thông số trên máy tính và bấm nút chạy, không cần đứng canh chỉnh thủ công, giúp giảm bớt áp lực công việc và loại bỏ các sai sót do yếu tố con người gây ra.

9.5. Giảm chi phí sản xuất

Bằng việc loại bỏ hoàn toàn các công đoạn phụ trợ rườm rà như mài ba via phôi, sửa lỗi mạch cắt vát, đục lỗ thủ công, máy cắt laser giúp doanh nghiệp tinh gọn quy trình sản xuất một cách triệt để. Chi phí tiền điện thấp, chi phí linh kiện tiêu hao rẻ giúp hạ giá thành gia công trên từng mét cắt xuống mức tối thiểu, gia tăng biên độ lợi nhuận cho xưởng.

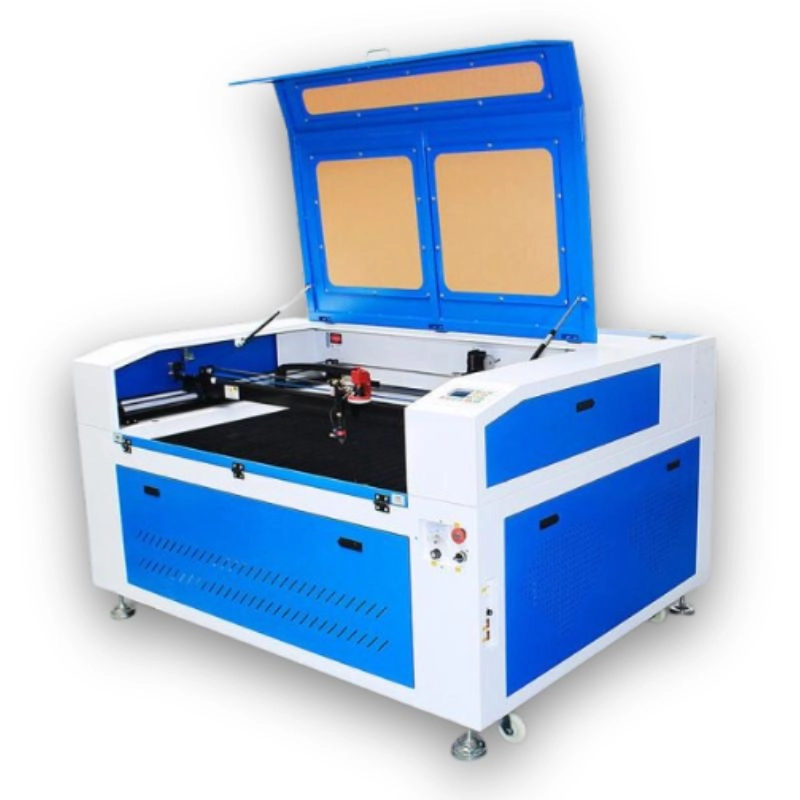

Tối ưu chi phí sản xuất với máy cắt laser Elip

10. Nhược điểm cần lưu ý

Mặc dù sở hữu rất nhiều ưu điểm vượt trội nhưng để việc đầu tư máy cắt laser elip mang lại hiệu quả kinh tế cao nhất, doanh nghiệp cũng cần thẳng thắn nhìn nhận và chuẩn bị phương án đối phó với các hạn chế cố hữu của công nghệ này:

10.1. Chi phí đầu tư ban đầu

Số vốn để sở hữu một hệ thống máy cắt laser tiêu chuẩn công nghiệp luôn là một con số không hề nhỏ, dao động từ vài trăm triệu đến hàng tỷ đồng tùy cấu hình. Đây là một rào cản tài chính tương đối lớn đối với các xưởng cơ khí nhỏ mới thành lập hoặc các đơn vị có dòng tiền lưu động thấp, đòi hỏi phải có sự tính toán kế hoạch trả nợ gốc lãi ngân hàng một cách khoa học.

10.2. Chi phí bảo trì

Hệ thống quang học và điện tử cấu thành nên nguồn laser và đầu cắt cực kỳ tinh vi. Nếu xảy ra sự cố hỏng hóc lớn liên quan đến module đi-ốt nguồn phát do vận hành sai cách hoặc do môi trường nhà xưởng quá nhiều bụi bẩn, ẩm ướt, chi phí thay thế linh kiện chính hãng sẽ rất đắt đỏ. Doanh nghiệp cần tuân thủ nghiêm ngặt lịch trình bảo dưỡng định kỳ của nhà sản xuất.

10.3. Yêu cầu kỹ thuật vận hành

Dù phần mềm điều khiển trực quan nhưng để máy có thể cắt ra những sản phẩm có chất lượng mạch cắt đẹp nhất trên các loại vật liệu đặc thù, người đứng máy cần có tư duy kỹ thuật tốt, am hiểu về cơ tính kim loại, biết cách phối hợp tối ưu giữa áp lực khí, tốc độ chạy, tần số xung và cao độ tiêu cự đầu cắt.

10.4. Phụ thuộc cấu hình máy

Năng lực gia công của máy bị giới hạn cứng bởi cấu hình phần cứng khi mua ban đầu. Doanh nghiệp không thể lấy một chiếc máy cấu hình nguồn 1000W để đi cắt tấm thép dày 20mm. Việc cố tình ép máy chạy quá tải sẽ dẫn đến hỏng hóc nghiêm trọng cho hệ thống thấu kính và làm suy giảm tuổi thọ nguồn phát laser một cách nhanh chóng.

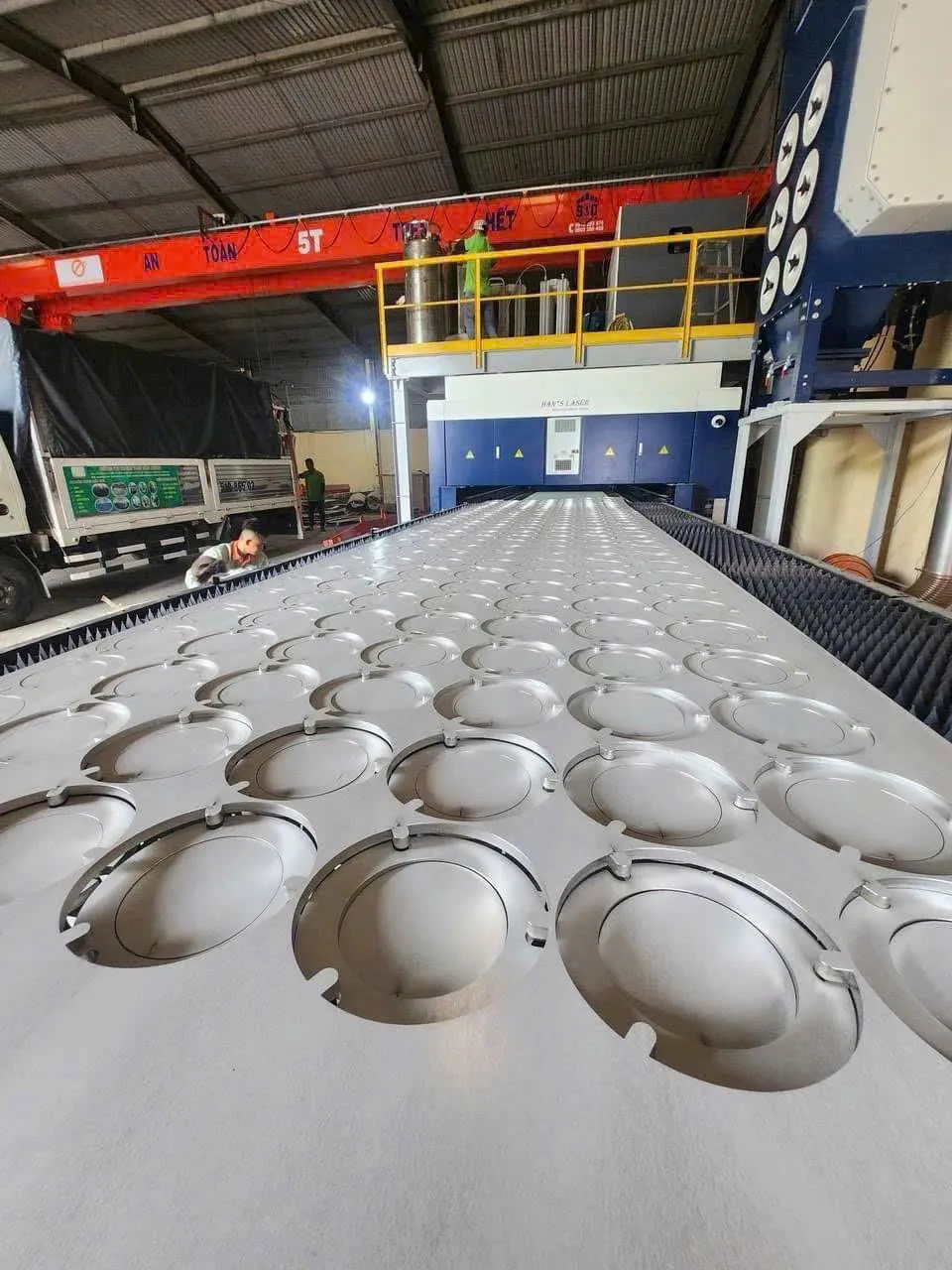

Sản phẩm cắt đẹp với máy cắt laser Elip

11. So sánh máy cắt laser Elip với các thương hiệu khác

Trên thị trường thiết bị cơ khí CNC hiện nay, phân khúc máy cắt laser Fiber vô cùng sôi động với sự góp mặt của nhiều nhóm thương hiệu. Hãy cùng làm một phép phân tích khách quan giữa máy Elip với các dòng máy tên tuổi khác:

• Bảng so sánh máy cắt laser Elip với các phân khúc trên thị trường

12. Máy cắt laser Elip có nên đầu tư không?

12.1. Hiệu quả sản xuất

Câu trả lời hoàn toàn phụ thuộc vào khối lượng công việc thực tế của doanh nghiệp bạn. Nếu xưởng của bạn có lượng đơn hàng cắt tôn, inox tấm hoặc ống đều đặn và đang phải tốn quá nhiều chi phí để đi thuê ngoài gia công, việc chủ động đầu tư một chiếc máy cắt laser dòng này sẽ giúp bạn làm chủ hoàn toàn tiến độ sản xuất, nâng cao vị thế và uy tín của xưởng đối với các đối tác lớn.

12.2. Tiết kiệm chi phí vận hành

Nhờ hiệu suất quang điện vượt trội của công nghệ Fiber, chi phí tiền điện hàng tháng của máy rất thấp. Thêm vào đó, việc tận dụng được giải pháp cắt bằng không khí nén áp lực cao cho các loại tôn kẽm mỏng giúp xưởng cắt giảm đến 80% chi phí mua khí đóng chai Nitơ hay Oxy, giúp hạ giá thành sản phẩm xuống mức cạnh tranh nhất.

12.3. Tối ưu nhân công

Một chiếc máy cắt laser CNC tự động vận hành có thể giải quyết khối lượng công việc tương đương với một tổ đội từ 5 đến 7 công nhân lành nghề làm việc bằng các phương pháp thủ công cũ. Doanh nghiệp cắt giảm được chi phí lương, thưởng, bảo hiểm, giải quyết được bài toán đau đầu về sự khan hiếm nguồn nhân lực thợ cơ khí tay nghề cao hiện nay.

12.4. Thời gian hoàn vốn

Qua khảo sát thực tế từ hàng trăm xưởng cơ khí đã đưa máy vào vận hành tại Việt Nam, nếu máy đạt tỷ lệ khai thác công suất khoảng 50% – 60% dải công suất thiết kế, thời gian để doanh nghiệp thu hồi toàn bộ số vốn đầu tư ban đầu chỉ mất từ 12 đến 18 tháng. Từ năm thứ hai trở đi, thiết bị sẽ tạo ra nguồn lợi nhuận ròng ổn định cho đơn vị.

13. Cách chọn máy cắt laser phù hợp doanh nghiệp

13.1. Theo vật liệu cắt

Doanh nghiệp cần thống kê rõ loại vật liệu chiếm tỷ trọng lớn nhất trong sản xuất. Nếu xưởng chuyên làm sắt đen kết cấu tấm dày, hãy chọn các dòng nguồn laser có đặc tính đục lỗ xung mạnh và hệ thống xả khí Oxy tối ưu. Nếu xưởng chuyên làm hàng inox trang trí hoặc nhôm, hãy ưu tiên cấu hình nguồn Fiber thế hệ mới có dải bước sóng hấp thụ tốt kim loại màu và hệ thống thấu kính đầu cắt có khả năng chịu áp lực khí Nitơ cao.

13.2. Theo độ dày vật liệu

Độ dày của phôi quyết định trực tiếp đến việc chọn công suất nguồn phát. Tránh tư duy chọn công suất vừa khít với dải độ dày lớn nhất. Quy tắc vàng là hãy chọn công suất máy có giới hạn cắt đẹp lớn hơn độ dày phôi thông dụng của bạn khoảng 20% đến 30% để đảm bảo máy luôn hoạt động trong dải an toàn, không bị ép tải liên tục, giúp kéo dài tuổi thọ của các linh kiện quang học.

13.3. Theo công suất

Dưới đây là gợi ý phân bổ công suất nguồn phát laser theo nhu cầu gia công cốt lõi thực tế:

• Nguồn 1000W – 1500W: Chuyên trị các loại tôn mỏng dưới 3mm, phù hợp xưởng quảng cáo, thiết bị gia dụng inox mỏng.
• Nguồn 2000W – 3000W: Dải công suất tiêu chuẩn vàng, cắt thép đẹp dưới 10mm, inox dưới 6mm, thích hợp xưởng cơ khí tổng hợp.
• Nguồn 4000W – 6000W: Phục vụ gia công hàng dày, thép đen kết cấu lên tới 20-25mm với tốc độ nhanh, mạch cắt vuông vắn.
• Nguồn 12000W trở lên: Phân khúc siêu cao thế, cắt tôn mỏng bằng không khí nén siêu tốc và xử lý các loại bản mã siêu dày trong ngành công nghiệp nặng.

13.4. Theo quy mô sản xuất

Nếu quy mô xưởng của bạn hoạt động theo mô hình sản xuất nhỏ đơn lẻ, một chiếc máy bàn đơn open type là đủ dùng và tiết kiệm diện tích. Nếu quy mô xưởng lớn, làm hàng dự án công nghiệp tiến độ gấp, bạn bắt buộc phải lựa chọn dòng máy có bàn đổi phôi tự động song song và cabin bảo vệ kín để vừa tăng năng suất vừa đảm bảo an toàn lao động tối đa cho nhà xưởng.

13.5. Theo ngân sách đầu tư

Hãy lập một kế hoạch tài chính chi tiết bao gồm vốn tự có và vốn vay ưu đãi. Tuyệt đối không vì ham rẻ mà lựa chọn những dòng máy trôi nổi không rõ nguồn gốc linh kiện trên thị trường. Hãy lựa chọn giải pháp từ các nhà phân phối uy tín có năng lực kỹ thuật tại Việt Nam để đảm bảo dòng vốn đầu tư của bạn được bảo hộ bằng dịch vụ hậu mãi chất lượng cao.

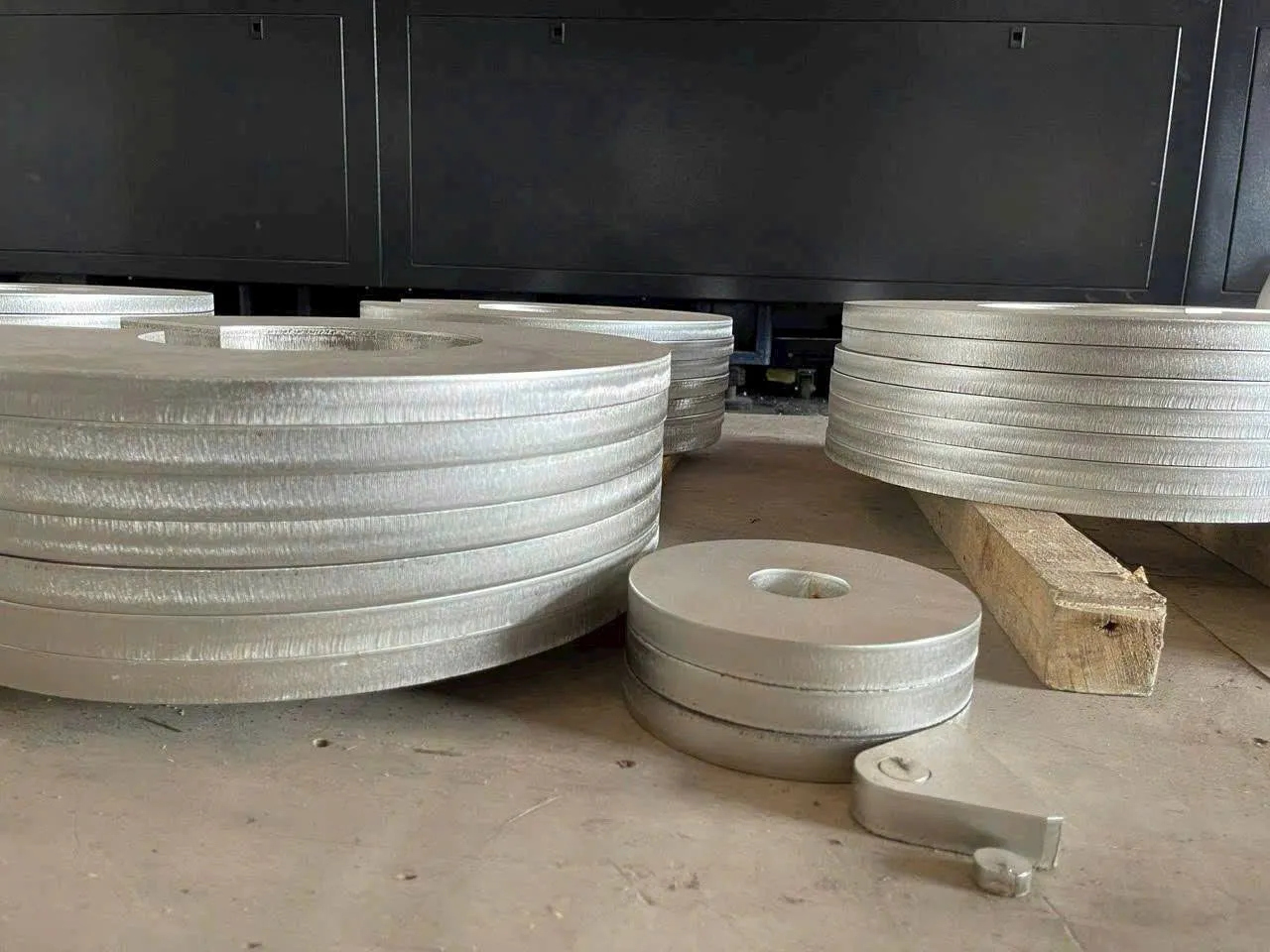

Đáp ứng được các yêu cầu cao sản phẩm

14. Giải pháp máy cắt laser tại Automech

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp máy cắt laser Fiber đẳng cấp, có sự cam kết tuyệt đối về chất lượng cơ khí và dịch vụ kỹ thuật hậu mãi, Automech chính là câu trả lời toàn diện hàng đầu tại thị trường Việt Nam hiện nay.

14.1. Các dòng máy laser Fiber Automech cung cấp

Automech là nhà phân phối và cung cấp giải pháp gia công kim loại tấm hàng đầu, mang đến cho thị trường Việt Nam các dòng máy cắt laser Fiber đạt tiêu chuẩn chất lượng quốc tế cao cấp. Từ các cấu hình máy cắt tấm phẳng kinh tế, máy cắt ống thông minh cho đến các dây chuyền gia công tự động hóa hoàn toàn, các thiết bị do Automech cung cấp đều sử dụng hệ linh kiện lõi từ các thương hiệu hàng đầu thế giới như nguồn IPG, Raycus, động cơ Yaskawa và đầu cắt Raytools Thụy Sĩ.

14.2. Giải pháp cắt tấm – cắt ống – tự động hóa

Automech không chỉ bán máy đơn lẻ, chúng tôi mang đến hệ sinh thái giải pháp công nghệ toàn diện. Khách hàng có thể lựa chọn các giải pháp chuyên biệt hóa cao độ như dòng máy cắt tấm kết hợp ống 2-trong-1, hệ thống máy cắt ống sử dụng cụm mâm cặp hành trình dài, hoặc các module tự động hóa tích hợp cánh tay robot bốc xếp phôi thông minh, giúp tối ưu hóa triệt để chuỗi giá trị sản xuất của nhà máy.

14.3. Tư vấn cấu hình theo nhu cầu

Đội ngũ chuyên gia kỹ thuật và tư vấn giải pháp của Automech sẽ tiến hành khảo sát trực tiếp mặt bằng nhà xưởng, phân tích cơ tính dải vật liệu sản phẩm mục tiêu của khách hàng. Từ các dữ liệu thực tế đó, Automech sẽ thiết kế và đề xuất cấu hình máy tối ưu nhất về mặt thông số, công suất và khổ bàn cắt, giúp doanh nghiệp tránh được các bẫy lãng phí tính năng hoặc thiếu hụt năng lực gia công.

14.4. Lắp đặt – đào tạo – chuyển giao

Quy trình chuyển giao công nghệ tại Automech được thực hiện theo quy chuẩn nghiêm ngặt bởi đội ngũ kỹ sư có trình độ chuyên môn cao:

• Vận chuyển, định vị bệ máy bằng hệ thống kích nâng và thước cân bằng điện tử chuyên dụng.
• Căn chỉnh tâm thấu kính, thiết lập hệ thống đường khí hỗ trợ cắt tiêu chuẩn.
• Đào tạo cầm tay chỉ việc cho đội ngũ vận hành của khách hàng từ cách lập trình bản vẽ, sắp xếp tối ưu Nesting cho đến cách căn chỉnh thông số Parameter cắt thực tế trên từng loại phôi.

14.5. Bảo trì và hỗ trợ kỹ thuật

Sức mạnh cốt lõi làm nên thương hiệu Automech chính là dịch vụ hậu mãi uy tín hàng đầu. Chúng tôi duy trì trung tâm dịch vụ kỹ thuật với đội ngũ kỹ sư phản ứng nhanh luôn sẵn sàng túc trực hỗ trợ khách hàng 24/7. Kho linh kiện béc cắt, kính bảo vệ, vòng gốm, thấu kính hội tụ luôn có sẵn tại hệ thống kho của Automech trên toàn quốc, sẵn sàng cung ứng và thay thế cho khách hàng trong thời gian ngắn nhất, đảm bảo hệ thống máy cắt của doanh nghiệp luôn vận hành liên tục, không bị gián đoạn chuỗi sản xuất đơn hàng.

Automech nhà cung cấp thiết bị và thiết kế giải pháp gia công cơ khí toàn diện. Tham khảo link youtube: Tai đây

15. Câu hỏi thường gặp máy cắt laser elip (FAQs)

15.1. Máy cắt laser Elip thực chất là gì?

Trả lời: Máy cắt laser Elip là hệ thống thiết bị CNC tự động hóa chuyên dụng để gia công cắt gọt kim loại tấm và kim loại ống, ứng dụng công nghệ nguồn laser sợi quang (Fiber Laser) kết hợp với hệ thống truyền động cơ khí chính xác để tạo ra các đường cắt tinh xảo theo bản vẽ lập trình máy tính.

15.2. Máy cắt laser Elip sử dụng công nghệ nguồn phát nào là chính?

Trả lời: Thiết bị ứng dụng cốt lõi là công nghệ nguồn phát laser sợi quang (Fiber Laser) thế hệ mới có bước sóng ngắn $1.064\,\mu\text{m}$. Đây là công nghệ tiên tiến nhất hiện nay, mang lại hiệu suất chuyển đổi quang điện cực cao, tốc độ cắt siêu tốc trên các dải tôn mỏng và có khả năng gia công an toàn các loại kim loại phản xạ mạnh như nhôm, đồng.

15.3. Dòng máy cắt laser này có thể gia công được những loại vật liệu nào?

Trả lời: Máy gia công hoàn hảo trên hầu hết các loại kim loại và hợp kim thông dụng trong ngành công nghiệp bao gồm: thép carbon (thép đen, tôn kẽm), thép không gỉ (inox các dòng 201, 304, 316), hợp kim nhôm, đồng đỏ và đồng thau với dải độ dày từ siêu mỏng dưới 1mm đến các tấm bản mã dày hàng chục milimet tùy thuộc vào cấu hình công suất nguồn phát.

15.4. Các doanh nghiệp cơ khí vừa và nhỏ có nên đầu tư dòng máy laser Fiber không?

Trả lời: Hoàn toàn NÊN. Mặc dù chi phí vốn đầu tư ban đầu tương đối lớn so với máy cắt Plasma cũ, nhưng máy cắt laser Fiber mang lại năng suất gia công vượt trội gấp nhiều lần, mạch cắt đẹp bóng không bám ba via giúp cắt giảm hoàn toàn nhân công mài giũa, đồng thời bộ phần mềm Nesting giúp tiết kiệm vật liệu phôi cực tốt, giúp doanh nghiệp nhanh chóng hoàn vốn chỉ trong vòng 12 đến 18 tháng chạy máy.

15.5. Automech có giải pháp công nghệ chất lượng thay thế tương đương không?

Trả lời: Có. Automech là đơn vị uy tín hàng đầu chuyên cung cấp các giải pháp máy cắt laser Fiber công nghiệp đỉnh cao từ các thương hiệu danh tiếng trên thế giới. Với giải pháp trọn gói từ khâu khảo sát, cấu hình thiết bị cá nhân hóa, lắp đặt chuyển giao công nghệ cho đến dịch vụ bảo trì phản ứng nhanh hỗ trợ kỹ thuật 24/7 và kho linh kiện thay thế luôn sẵn sàng tại Việt Nam, Automech cam kết mang lại sự an tâm và hiệu quả sinh lời tối đa cho dòng vốn đầu tư của mọi doanh nghiệp cơ khí.
