Lập Trình Phay CNC Là Gì? Kiến Thức Cần Biết & Hướng Dẫn Thực Tế 2025
Trong thời đại công nghiệp 4.0, lập trình phay CNC đã trở thành một kỹ năng không thể thiếu trong ngành cơ khí chế tạo và gia công chính xác. Với khả năng tự động hóa quy trình sản xuất, đảm bảo độ chính xác cao và nâng cao hiệu suất làm việc, lập trình phay CNC đang ngày càng được nhiều doanh nghiệp quan tâm và đầu tư mạnh mẽ. Từ các xưởng sản xuất nhỏ đến các nhà máy công nghiệp quy mô lớn, việc ứng dụng lập trình phay CNC giúp tiết kiệm chi phí, rút ngắn thời gian gia công, đồng thời tối ưu hóa chất lượng sản phẩm đầu ra.
Tuy nhiên, để làm chủ được công nghệ lập trình phay CNC, người kỹ sư cần nắm vững từ nguyên lý hoạt động của máy phay, cách viết mã G-code cho từng loại chi tiết, đến việc sử dụng các phần mềm lập trình CAM hiện đại như Fusion 360, Mastercam, hoặc Siemens NX. Trong bài viết này, chúng tôi sẽ cùng bạn khám phá toàn bộ những kiến thức quan trọng xoay quanh lập trình phay CNC, từ cơ bản đến nâng cao.
Đây không chỉ là hướng dẫn chuyên sâu về kỹ thuật lập trình phay CNC, mà còn là công cụ hỗ trợ những cá nhân và doanh nghiệp đang tìm kiếm giải pháp tối ưu hóa quy trình sản xuất cơ khí hiện đại. Đặc biệt, nếu bạn đang tìm kiếm tài liệu, khóa học hoặc cần tư vấn thiết bị sử dụng bộ điều khiển phay CNC chất lượng cao, Automech – nhà cung cấp máy gia công CNC uy tín tại Việt Nam – sẵn sàng đồng hành cùng bạn.
1.1 Lập trình phay CNC là gì?
Lập trình phay CNC (Computer Numerical Control) là quá trình viết và hiệu chỉnh các đoạn mã (thường là G-code) để điều khiển máy phay tự động thực hiện các nguyên công cắt gọt trên kim loại, nhựa, gỗ hoặc các vật liệu khác. Mục tiêu của lập trình là giúp máy hiểu được chuỗi hành động cần thực hiện để tạo ra sản phẩm đúng kích thước, hình dáng, và độ chính xác theo bản vẽ thiết kế.
Sản phẩm đang được phay trên máy phay cnc do Automech cung cấp
1.2 Vai trò của lập trình phay CNC trong sản xuất hiện đại
Trong môi trường sản xuất hiện đại, lập trình phay CNC đóng vai trò quan trọng trong:
- Cải thiện quá trình sản xuất , nâng năng suất vượt trội so với thủ công.
- Giảm sự phụ thuộc vào tay nghề của thợ máy truyền thống.
- Dễ dàng mô phỏng, sửa lỗi trước khi gia công thực tế.
- Tối ưu được vật liệu giảm chi phí .
- Kết nối với các hệ thống CAD/CAM và ERP trong chuỗi sản xuất.

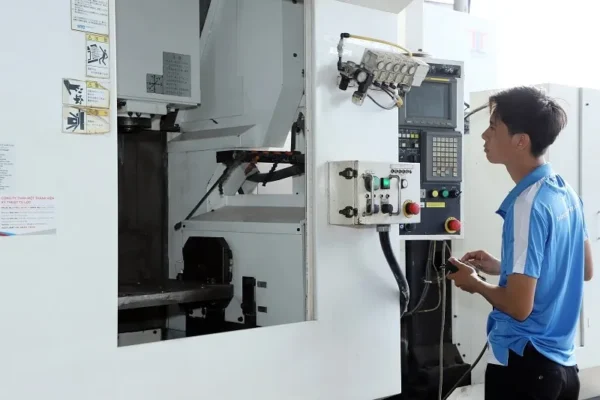

Vận hành máy phay cnc được đào tạo bởi đội ngũ kĩ thuật của Automec chuyên môn lập trình phay cnc
2. Tìm hiểu về lập trình phay CNC
2.1 Nguyên lý hoạt động của máy phay CNC
Máy phay CNC hoạt động dựa trên hệ trục tọa độ (thường là X, Y, Z) và điều khiển bằng vi xử lý. Các động cơ servo và encoder sẽ nhận tín hiệu từ bộ điều khiển CNC (như Fanuc, Siemens…) để di chuyển dao cụ theo chương trình lập sẵn. Quá trình này giúp máy cắt, khoan, phay bề mặt theo biên dạng mong muốn.
Mô phỏng nguyên lí lập trình phay cnc trên máy phay do Automech
2.2 Cách thức lập trình máy phay CNC cơ bản
Lập trình phay CNC cơ bản bao gồm việc viết các câu lệnh G-code hoặc M-code để điều khiển hoạt động của máy. Ví dụ:
- G00: Di chuyển nhanh đến tọa độ
- G01: Cắt theo đường thẳng
- M03: Quay trục chính thuận chiều
- M30: Kết thúc chương trình
Người lập trình cần hiểu rõ các mã lệnh, hệ tọa độ, thông số dao cụ và vật liệu để tạo ra chương trình phay CNC hiệu quả.
2.3 Các phần mềm phổ biến dùng để lập trình phay CNC
Một số phần mềm hỗ trợ lập trình phay CNC phổ biến gồm:
- Fusion 360: Tích hợp CAD/CAM mạnh mẽ, dễ sử dụng.
- Mastercam: Hỗ trợ lập trình 2D, 3D với khả năng mô phỏng thực tế.
- NX Siemens: Mạnh về CAD/CAM/CAE cho sản xuất công nghiệp cao cấp.
- SolidCAM, Powermill, HSMWorks: Được nhiều nhà máy tin dùng.
3. Quy trình lập trình CNC phay chi tiết
3.1 Chuẩn bị dữ liệu bản vẽ CAD/CAM
Trước khi lập trình phay CNC, người vận hành cần chuẩn bị file thiết kế bản vẽ 2D hoặc 3D (thường dùng định dạng .STEP, .IGES, .DXF…). Dữ liệu này sẽ được nhập vào phần mềm CAM để thiết lập đường chạy dao, loại dao cụ, tốc độ cắt…

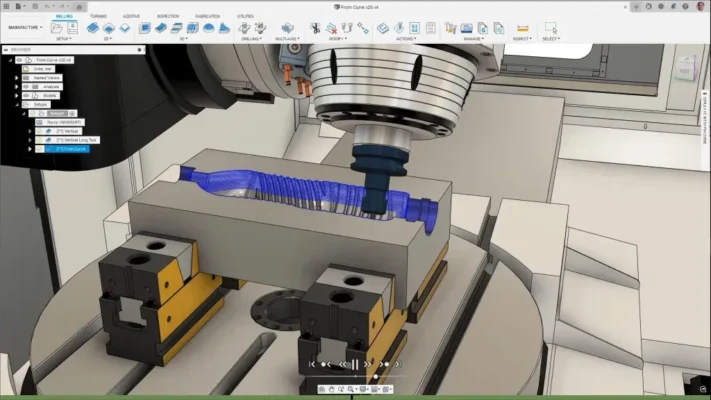

Mô phỏng trước khi chạy lập trình phay cnc
3.2 Lập trình mã G-code cho máy phay CNC
Sau khi thiết lập thông số gia công, phần mềm sẽ tạo mã G-code tương ứng. Lúc này, lập trình viên có thể chỉnh sửa lại mã lệnh để tối ưu hóa, đảm bảo hiệu quả và an toàn.
3.3 Mô phỏng và kiểm tra chương trình phay trước khi chạy thực tế
Trước khi đưa vào sản xuất, chương trình cần được mô phỏng trên phần mềm để kiểm tra các lỗi tiềm ẩn như: va chạm dao, cắt sai chiều, chạy vượt hành trình… Việc mô phỏng giúp giảm rủi ro trong quá trình gia công thực tế.
4. Hướng dẫn lập trình phay CNC cho người mới bắt đầu
4.1 Các bước cơ bản trong quá trình lập trình
- Hiểu rõ bản vẽ và yêu cầu kỹ thuật của sản phẩm.
- Chọn dao cụ phù hợp với vật liệu và hình dạng.
- Thiết lập phôi, tọa độ gốc, biên dạng gia công.
- Viết chương trình bằng mã G-code hoặc sử dụng phần mềm CAM.
- Mô phỏng và cài đặt chương trình trước khi sản xuất.
- Đưa vào chạy thử và gia công thực tế.
4.2 Lưu ý quan trọng khi lập trình máy phay CNC
- Xác định đúng hệ tọa độ (G54, G55…).
- Kiểm tra thông số dao và tốc độ cắt.
- Tránh va chạm giữa dao và phôi hoặc đồ gá.
- Luôn mô phỏng trước khi chạy.
4.3 Một số lỗi phổ biến và cách khắc phục
- Sai tọa độ gốc: kiểm tra lại điểm chuẩn zero.
- Tốc độ cắt quá cao: gây cháy dao, cần giảm tốc.
- Chọn dao sai: gây sai kích thước, cần thay dao phù hợp.
- Không mô phỏng: dẫn đến va chạm hoặc lỗi hành trình.
Quá trình phay an toàn cho vật liệu khí gá phôi vào máy được đào với tài liệu lập trình phay cnc Automech
5. Tài liệu và khóa học hướng dẫn lập trình phay CNC
5.1 Tài liệu miễn phí và có phí uy tín
- Ebook “Cẩm nang lập trình máy phay CNC” từ các trung tâm kỹ thuật.
- Tài liệu từ Fanuc, Haas, Siemens chính hãng.
- Diễn đàn: CNCzone, CNC3DS, VietCNC…
5.2 Các khóa học online và offline chất lượng
- Trung tâm Bách Khoa, CAD/CAM Việt Nam, iViettech.
- Khóa học online: Udemy, Coursera, EdX, CamInstructor.
- Đào tạo trực tiếp tại Automech khi mua máy CNC.
6. Ứng dụng thực tế của lập trình máy phay CNC
6.1 Trong ngành khuôn mẫu
Lập trình phay CNC giúp gia công lõi khuôn, lòng khuôn, điện cực EDM… với độ chính xác cực cao, đáp ứng yêu cầu của ngành nhựa, dập kim loại, ép nhôm…
6.2 Trong gia công cơ khí chính xác
Từ các chi tiết cơ khí như bệ gá, nắp đậy, trục quay đến các bộ phận máy móc đều có thể được phay CNC chính xác đến từng micromet.
6.3 Trong sản xuất công nghiệp tự động hóa
Máy phay CNC lập trình tự động đang được ứng dụng rộng rãi trong các dây chuyền sản xuất linh kiện ô tô, thiết bị y tế, hàng không, điện tử…

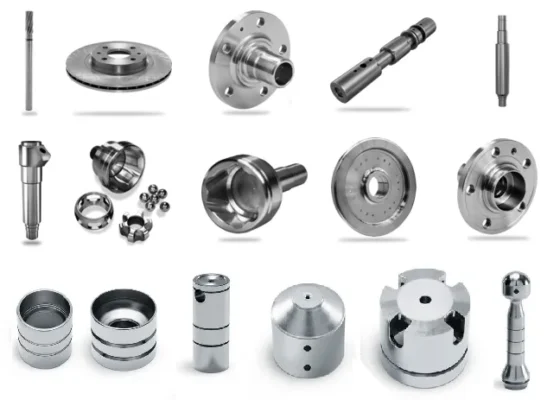

Chi tiết sản phẩm được tạo ra trên lập trình phay cnc
Kết luận
Lập trình phay CNC là kỹ năng không thể thiếu trong ngành cơ khí hiện đại. Việc hiểu rõ cách lập trình, quy trình gia công và sử dụng phần mềm CAM phù hợp sẽ giúp doanh nghiệp nâng cao hiệu suất, đảm bảo chất lượng sản phẩm và tối ưu hóa chi phí sản xuất.
Tại Automech, chúng tôi không chỉ cung cấp máy phay CNC hiện đại mà còn hỗ trợ đào tạo lập trình phay CNC bài bản cho khách hàng. Nếu bạn đang tìm kiếm giải pháp gia công hiệu quả, hãy liên hệ ngay với đội ngũ kỹ thuật của Automech để được tư vấn miễn phí.
