Khuôn Đột Lỗ: Trái Tim Của Mọi Thao Tác Đột Dập Chính Xác

Th6 24,2025

Tác giả: Linh Phạm

Khuôn đột lỗ là một trong những thành phần cốt lõi và không thể thiếu trong các quy trình gia công kim loại tấm bằng phương pháp đột dập. Chúng đóng vai trò quyết định đến hình dạng, kích thước và chất lượng của các lỗ được tạo ra trên vật liệu. Để hiểu rõ hơn về tầm quan trọng của chúng, hãy cùng đi sâu vào cấu tạo, nguyên lý hoạt động và các khía cạnh liên quan đến khuôn đột lỗ.

Những khuôn đột lỗ thường thấy tại nhà máy

1. Khuôn Đột Lỗ Là Gì?

Khuôn đột lỗ là một bộ dụng cụ bao gồm hai phần chính: chày đột (punch) và cối đột (die). Chúng được lắp đặt trên các máy đột dập (như máy đột cơ khí, thủy lực, CNC) để tạo ra các lỗ có hình dạng và kích thước mong muốn trên vật liệu kim loại tấm thông qua lực ép lớn. Khi máy hoạt động, chày đột sẽ ép xuyên qua vật liệu và đẩy phần phôi thừa xuống cối đột, tạo thành lỗ.

2. Cấu Tạo Khuôn Đột Lỗ

Một bộ khuôn đột lỗ cơ bản thường bao gồm các thành phần chính sau:

Chày đột (Punch): Là phần trên của khuôn, có hình dạng và kích thước tương ứng với lỗ cần đột. Chày thường được làm từ thép hợp kim chịu mài mòn cao, được tôi cứng và mài chính xác.
Cối đột (Die): Là phần dưới của khuôn, có lỗ ăn khớp với chày đột. Khi chày đi xuống, phôi bị cắt sẽ rơi qua lỗ cối đột. Cối cũng được chế tạo từ vật liệu tương tự chày, đảm bảo độ bền và độ chính xác.
Tấm dẫn hướng (Stripper Plate/Guide Plate): Nằm giữa chày và cối, có nhiệm vụ giữ và dẫn hướng vật liệu, đồng thời gạt phôi ra khỏi chày sau khi đột xong.
Chốt định vị (Locating Pins): Giúp định vị chính xác vị trí của vật liệu trên khuôn.
Hệ thống lò xo (Springs): Đẩy chày đột trở lại vị trí ban đầu sau khi hoàn tất quá trình đột.
Các chi tiết phụ trợ khác: Như tấm đế khuôn, bulong, đai ốc, v.v.

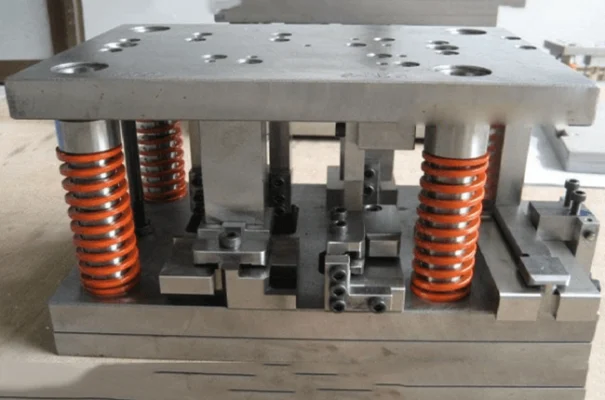

Cấu tạo bộ khuôn đột lỗ hoàn chỉnh

3. Nguyên Lý Hoạt Động Của Khuôn Đột

Nguyên lý hoạt động của khuôn đột khá đơn giản nhưng hiệu quả:

Định vị vật liệu: Tấm kim loại cần đột được đặt lên mặt cối đột và định vị chính xác bằng chốt định vị hoặc các cơ cấu khác.
Hành trình đột: Máy đột dập cung cấp lực ép làm cho chày đột di chuyển xuống, tiếp xúc và cắt xuyên qua vật liệu.
Tách phôi: Lực cắt của chày và cối làm tách rời một phần vật liệu, tạo thành lỗ. Phần vật liệu bị tách ra (phôi thừa) sẽ rơi qua lỗ cối đột.
Hành trình hồi: Sau khi hoàn thành quá trình đột, chày đột rút lên. Tấm dẫn hướng sẽ gạt vật liệu khỏi chày, giúp vật liệu không bị kẹt và chuẩn bị cho lần đột tiếp theo.

4. Phân Loại Khuôn Đột Lỗ Thông Dụng

Khuôn đột lỗ có thể được phân loại theo nhiều tiêu chí khác nhau:

4.1. Phân Loại Theo Hình Dạng Lỗ Đột

Khuôn đột lỗ tròn: Phổ biến nhất, dùng để tạo các lỗ tròn.
Khuôn đột lỗ vuông/chữ nhật: Dùng cho các lỗ có cạnh thẳng.
Khuôn đột lỗ oval/elongated: Dùng cho các lỗ dạng thuôn dài hoặc elip.
Khuôn đột lỗ hình dạng đặc biệt: Dùng để tạo các lỗ có hình dạng phức tạp, phi tiêu chuẩn như hình ngôi sao, logo, hình zig-zag…

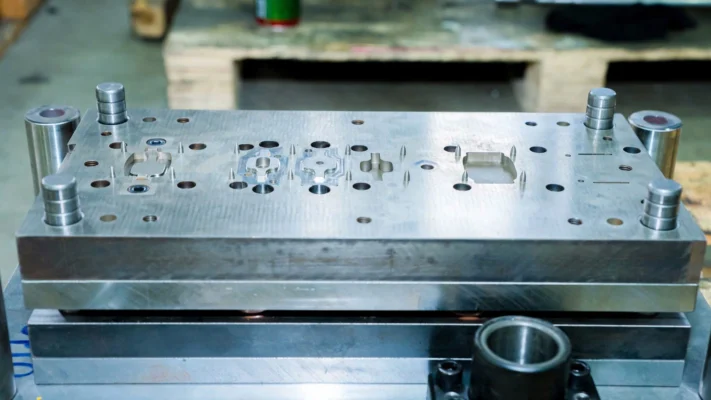

Hình ảnh minh họa khuôn dưới của một bộ khuôn hoàn chỉnh

Khuôn đột cho thép carbon: Thường làm từ thép hợp kim thông dụng, được nhiệt luyện phù hợp.
Khuôn đột cho thép không gỉ (inox): Yêu cầu vật liệu khuôn có độ cứng và khả năng chống mài mòn cao hơn do inox dai và cứng.
Khuôn đột cho nhôm, đồng, hợp kim mềm: Có thể dùng vật liệu khuôn ít cứng hơn, hoặc cần lớp phủ đặc biệt để tránh bám dính.

4.3. Phân Loại Theo Cấu Trúc Và Ứng Dụng

Khuôn đột đơn (Single Punch & Die): Chỉ thực hiện một thao tác đột một lỗ duy nhất mỗi lần dập.
Khuôn đột liên hợp (Compound Die): Thực hiện nhiều thao tác (ví dụ: đột lỗ và cắt biên) trong một lần dập, giúp tăng năng suất.
Khuôn đột liên tục (Progressive Die): Vật liệu được di chuyển qua nhiều trạm liên tiếp trên cùng một khuôn, mỗi trạm thực hiện một thao tác khác nhau cho đến khi tạo ra chi tiết hoàn chỉnh. Loại này thường dùng cho sản xuất hàng loạt.
Khuôn đột Jig (Jig Punch & Die): Được thiết kế riêng cho các ứng dụng đặc biệt, đòi hỏi độ chính xác cao trong việc định vị và đột nhiều lỗ trên cùng một chi tiết phức tạp.

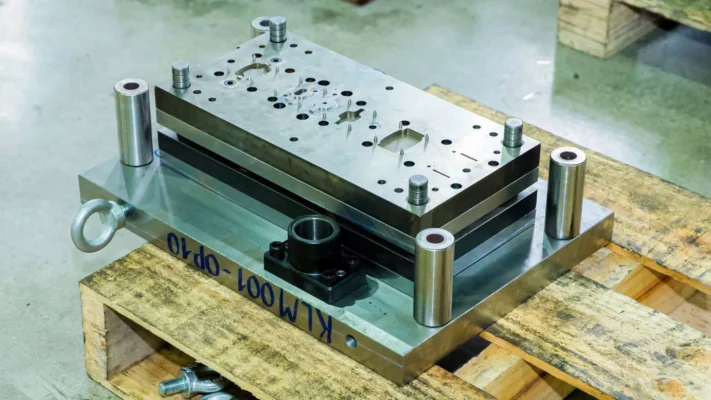

Hình ảnh một bộ khuôn đột đơn do Automech sản xuất

5. Tiêu Chí Chọn Khuôn Đột Lỗ Phù Hợp

Để chọn được khuôn đột lỗ phù hợp, bạn cần xem xét các tiêu chí sau:

Vật liệu gia công: Độ cứng, độ dày của vật liệu sẽ quyết định loại thép làm khuôn và phương pháp nhiệt luyện cần thiết.
Hình dạng và kích thước lỗ đột: Phải khớp chính xác với yêu cầu sản phẩm.
Sản lượng yêu cầu: Sản lượng lớn thì nên chọn khuôn có độ bền cao, khuôn liên hợp hoặc liên tục.
Loại máy đột dập: Khuôn phải tương thích với công suất, kích thước bàn máy và hành trình của máy.
Độ chính xác và dung sai: Yêu cầu về độ chính xác của lỗ sẽ ảnh hưởng đến dung sai chế tạo khuôn.
Ngân sách đầu tư: Khuôn càng phức tạp, chất lượng càng cao thì giá càng đắt.

6. Ứng Dụng Của Khuôn Đột Lỗ Trong Sản Xuất

Khuôn đột lỗ được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp gia công kim loại:

Ngành ô tô, xe máy: Sản xuất khung xe, vỏ xe, các chi tiết phụ tùng.
Ngành điện tử: Gia công vỏ máy tính, điện thoại, linh kiện điện tử.
Ngành xây dựng: Đột lỗ xà gồ, kèo thép, thanh giằng, tấm lợp, cửa thép, lan can.
Sản xuất thiết bị gia dụng: Vỏ tủ lạnh, máy giặt, lò vi sóng, quạt điện.
Ngành quảng cáo: Gia công bảng hiệu, chữ nổi, tấm trang trí kim loại.
Sản xuất nội thất kim loại: Bàn ghế, kệ, tủ kim loại.

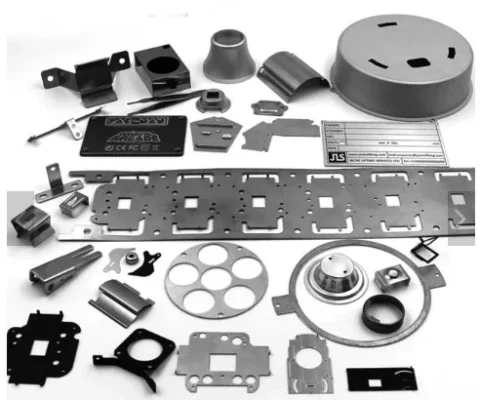

Những chi tiết cần sử dụng những bộ khuôn đột lỗ

7. Ưu Điểm Của Khuôn Đột Lỗ So Với Các Phương Pháp Tạo Lỗ Khác

So với các phương pháp tạo lỗ khác như khoan, cắt laser, hoặc cắt plasma, khuôn đột lỗ có những ưu điểm vượt trội:

Tốc độ gia công cực nhanh: Đặc biệt khi đột hàng loạt, quá trình đột chỉ mất một phần nhỏ của giây cho mỗi lỗ.
Hiệu quả kinh tế cao cho sản xuất lớn: Chi phí trên mỗi chi tiết thấp khi sản xuất hàng loạt lớn.
Độ chính xác và lặp lại cao: Khi khuôn đã được chế tạo chính xác, mọi lỗ đột ra đều có chất lượng đồng đều.
Tạo lỗ trên vật liệu dày: Có thể đột được các lỗ trên tấm kim loại có độ dày đáng kể mà phương pháp cắt laser (đối với một số loại vật liệu/độ dày) có thể gặp khó khăn hoặc tốn kém hơn.
Không tạo ra vùng ảnh hưởng nhiệt (HAZ): Không giống như cắt laser hay plasma, đột dập là quá trình cắt nguội, không làm biến đổi cấu trúc vật liệu xung quanh lỗ.
Tiết kiệm vật liệu: Phần phôi thừa được tách ra gọn gàng, có thể tái chế dễ dàng.

8. Bảo Dưỡng Và Tuổi Thọ Khuôn Đột

Để đảm bảo khuôn đột có tuổi thọ cao và hoạt động hiệu quả, việc bảo dưỡng định kỳ là rất quan trọng:

Vệ sinh thường xuyên: Loại bỏ phoi, bụi bẩn bám trên chày, cối và các bề mặt khác.
Bôi trơn: Sử dụng dầu bôi trơn chuyên dụng cho khuôn để giảm ma sát và chống gỉ sét.
Mài lại định kỳ: Chày và cối đột sẽ bị mòn theo thời gian. Việc mài lại định kỳ (khi đạt đến số lượng sản phẩm nhất định hoặc khi phát hiện dấu hiệu mòn) giúp duy trì độ sắc bén, kéo dài tuổi thọ và chất lượng đột.
Kiểm tra và thay thế chi tiết hỏng: Thường xuyên kiểm tra các chi tiết như lò xo, chốt định vị, và thay thế nếu phát hiện hư hỏng.
Bảo quản đúng cách: Khi không sử dụng, khuôn nên được làm sạch, bôi dầu chống gỉ và bảo quản ở nơi khô ráo, tránh va đập.

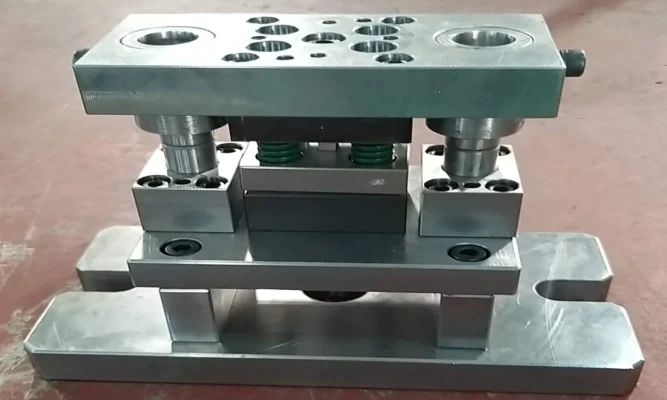

Bộ khuôn bảo dưỡng đúng cách sẽ giúp tăng tuổi thọ của sản phẩm

Tuổi thọ của khuôn đột phụ thuộc vào vật liệu khuôn, chất lượng chế tạo, mức độ bảo dưỡng và loại vật liệu gia công. Một bộ khuôn tốt có thể đột được hàng trăm nghìn đến hàng triệu lỗ nếu được bảo dưỡng đúng cách.

9. Báo Giá Khuôn Đột Lỗ – Các Yếu Tố Ảnh Hưởng

Giá của khuôn đột lỗ rất đa dạng, phụ thuộc vào các yếu tố chính sau:

Độ phức tạp của khuôn: Khuôn đột đơn sẽ rẻ hơn khuôn liên hợp hoặc khuôn liên tục. Khuôn có hình dạng lỗ đặc biệt hoặc nhiều lỗ trên một chi tiết cũng đắt hơn.
Vật liệu chế tạo khuôn: Các loại thép hợp kim cao cấp (như SKD11, DC53, M2…), có khả năng chịu mài mòn và độ bền cao, sẽ làm tăng giá thành.
Kích thước khuôn: Khuôn càng lớn, cần nhiều vật liệu và công sức gia công hơn.
Độ chính xác yêu cầu: Khuôn đòi hỏi dung sai chặt chẽ, phải gia công bằng các máy CNC chính xác và qua nhiều công đoạn kiểm tra sẽ có giá cao hơn.
Mua số lượng lớn để nhận ưu đãi giá.

Thương hiệu và kinh nghiệm nhà sản xuất: Các đơn vị có uy tín, kinh nghiệm lâu năm trong chế tạo khuôn thường có giá cao hơn nhưng đảm bảo chất lượng.

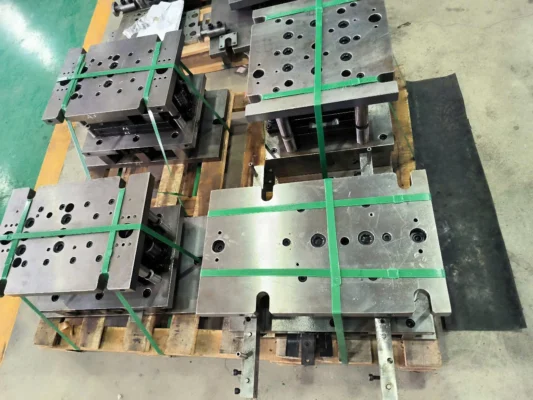

Những bộ khuôn được Automech đóng gói tới quý khách hàng

10.Tại Sao Nên Đặt Làm Khuôn Đột Lỗ Tại Automech?

Việc lựa chọn nhà cung cấp khuôn đột lỗ uy tín là yếu tố then chốt để đảm bảo chất lượng sản phẩm và hiệu quả sản xuất. Automech tự hào là đối tác đáng tin cậy cho nhu cầu chế tạo khuôn đột của bạn, với những ưu điểm nổi bật:

Kinh nghiệm và chuyên môn: Automech có đội ngũ kỹ sư và thợ lành nghề, am hiểu sâu sắc về thiết kế và chế tạo khuôn đột cho nhiều loại vật liệu và ứng dụng khác nhau.
Công nghệ hiện đại: Chúng tôi đầu tư vào các máy móc, thiết bị gia công hiện đại, đồng nghĩa với việc nâng cao chất lượng sản phẩm.CNC tiên tiến nhất để đảm bảo độ chính xác tuyệt đối cho từng chi tiết khuôn.
Vật liệu chất lượng cao: Cam kết sử dụng các loại thép hợp kim chuyên dụng, nhập khẩu từ các nhà cung cấp uy tín, được nhiệt luyện đúng quy trình để đảm bảo độ cứng, độ bền và tuổi thọ cho khuôn.
Giải pháp tùy chỉnh: Chúng tôi không chỉ cung cấp khuôn tiêu chuẩn mà còn chuyên nhận thiết kế và chế tạo khuôn đột theo yêu cầu đặc biệt của khách hàng, đáp ứng mọi hình dạng, kích thước và độ phức tạp.
Kiểm soát chất lượng nghiêm ngặt: Mọi bộ khuôn đều trải qua quy trình kiểm tra chất lượng chặt chẽ trước khi xuất xưởng, đảm bảo hoạt động ổn định và hiệu quả.
Hậu mãi và hỗ trợ kỹ thuật: Automech cam kết cung cấp dịch vụ bảo hành, bảo trì và hỗ trợ kỹ thuật nhanh chóng, tận tâm, giúp khách hàng yên tâm trong quá trình sử dụng.

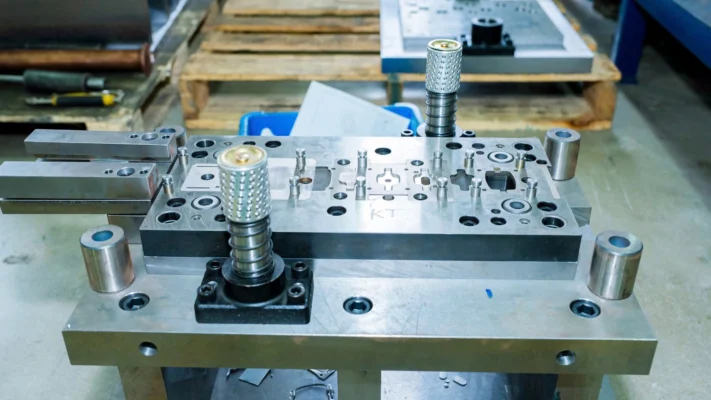

Những bộ khuôn được lên thiết kế tỉ mỉ từ các kỹ sư Automech

Hãy liên hệ với Automech ngay hôm nay để nhận được tư vấn chuyên sâu và báo giá cạnh tranh cho các giải pháp khuôn đột lỗ tối ưu nhất!
